KASUTUSJUHEND CU 4-22 HILTI

Originaalkasutusjuhend

1 Andmed kasutusjuhendi kohta

1.1 Käesoleva käsitsemisjuhendi kohta

• Hoiatus! Enne toote kasutamist veenduge, et olete tootele lisatud kasutusjuhendi, sealhulgas juhised, ohutus- ja hoiatusviited, joonised ja spetsifikatsioonid, läbi lugenud ja sellest aru saanud. Tutvuge eriti köigi juhiste, ohutus- ja hoiatusviidete, jooniste, spetsifikatsioonide ning komponentide ja funktsioonidega. Selle eiramisel esineb elektrilöögi, tulekahju ja/või raskete vigastuste oht. Hoidke kasutusjuhend koos köigi juhiste, ohutus- ja hoiatusviidetega hilisemaks kasutamiseks alles.
• HILTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik köikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
• Lisatud kasutusjuhend vastab tehnika käesolevale tasemele trükki andmise ajal. Uusima versiooni leiate alati veebist Hilti toote leheküljelt. Järgige selleks sümboliga 🚠 tähistatud linki või QR-koodi käesolevas kasutusjuhendis.
• Andke toode teistele edasi ainult koos käesoleva kasutusjuhendiga!

1.2 Märkide selgitus

1.2.1 Hoiatused

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu:

OHT

OHT!

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist.

HOIATUS

HOIATUS!

Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.

ETTEVAATUST

ETTEVAATUST !

- Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

1.2.2 Sümblid kasutusjuhendis

Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid:

Järgige kasutusjuhendit

Soovitusi seadme kasutamiseks ja muu kasulik teave

Taaskasutatavate materjalide käsitsemine

Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka

Hilti Li-lon-aku

Hilti Laadimisseade

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid.

Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.

Numbrid joonistel tähistavad tähtsaid toiminguid või toimingute jaoks tähtsaid detaile. Tekstis tõstetakse need toimingud või detailid vastava numbri abil esile, näiteks (3).

Positsiooninumbreid kasutatakse joonisel Ülevaade ja need viitavad selgituste numbritele toote ülevaates.

See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Sümbolid tootel

1.3.1 Üldised sümbolid

Tootel vöib kasutada järgmisi sümboleid:

Toote toetab NFC-tehnoloogiat, mis ühildub iOS- ja Android-platvormidega.

Juhtmevaba laadimine

Alalisvool

Kasutatud Hilti Li-Ion-aku seeria. Pidage kinni peatükis Sihipärane kasutamine esitatud juhistest.

1.4 Tooteinfo

HILTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik kõikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.

Tüübitähis ja seerianumber on tüübisildil.

Kandke seerianumber järgmisse tabelisse. Andmeid toote kohta vajate meie esindusele või hooldekeskusele päringute esitamisel.

Toote andmed

USB-laadimisadapter CU 4-22
Põlvkond 01
Seerianumber

1.5 Vastavusdeklaratsioon

Seadme tootja kinnitab ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate öigusaktide nõuetele ja kehtivatele standarditele.

Tehnilised dokumendid on saadaval:

2.1 Üldised ohutusnõuded

Lugege läbi köik ohutusnõuded ja juhised.

• Ärge vaadake otse seadme valgusallikasse (LED) ja ärge suunake tuld teistele inimestele otse silma. Esineb pimestamise oht.
  Allakukkuvatest tarvikutest või lisaseadistest tingitud vigastuste oht. Enne töö alustamist veenduge, et aku ja paigaldatud tarvik on kindlalt kinnitatud.
• Kasutage selle toote jaoks ainult Hilti B 22 tüüpi liitiumioonakusid.
• Ärge asetage seadme ja juhtmevaba laadimispadja vahele võõrkehi. Nende hulka kuuluvad kaitseümbri- sed, metallesemed, magnetkaardid, pangakaardid, võtmed mündid, NFC-kaardid või RFID-kiibid. Need häidivad juhtmevaba laadimist ja põhjustavad ülekuumenemist või saavad ise kahjustusi. Veenduge, enne juhtmevaba laadimise alustamist, et sellel ei ole võõrkehi.
  ▶ Veenduge enne juhtmevaba laadimist, et USB-laadimisadapter asub horisontaalselt ja ärge laadige juhtmevabalt tugeva vibratsiooniga kohtades.
• Juhtmevaba laadimise korraliku töö tagamiseks asetage seade hoolikalt juhmevabale laadimispadjale.
  Kliinikutes ja haiglates, kus juhtmevabade seadmete kasutamine on keelatud, järgige eeskirju ja lülitage oma seade välja.
  Juhtmevabad seadmed võivad häirida meditsiinitehniliste implantaatide ja muude meditsiiniseadmete, nagu südamestimulaatorite, tiguorgani implantaatide ja kuuldeaparaatide, tööd. Üksikasju uurige palun oma meditsiiniseadme tootjalt. Hoidke seadme kasutamisel meditsiiniseadmetega minimaalset vahemaad 30 cm.
• Kaitske toodet niiskuse eest. Ärge kasutage toodet tolmuses, niiskes ega määrdunud keskkonnas, kuna see võib põhjustada häireid toote töös. Ärge pritsige tootele vett.

2.2 Akude hoolikas käsitsemine ja kasutamine

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
- Kasutage akusid ainult siis, kui nende tehniline seisukord on veatu.
Käsitlege akusid ettevaatlikult, et vältida on kahjustusi ja terviseohtlike vedelike eraldumist!
- Akusid ei tohi mingil juhul modifitseerida ega manipuleerida!
- Akusid ei tohi lahti võtta, kokku muljuda, kuumutada üle 80°C (176°F) ega põletada.

• Ärge kasutage ega laadige akusid, millele on avaldunud löök või mis on muul viisil kahjustada saanud. Kontrollige regulaarselt, ega akudel ei ole märke kahjustustest.
• Ärge kunagi kasutage ringlusse võetud või parandatud akusid.
• Ärge kasutage akut või akutoitega elektrilist tööriista kunagi lõögitarvikuna.
• Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
• Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
  Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.
• Kasutage üksnes seda tüüpi aku jaoks ette nähtud laadimisseadmeid ja elektrilisi tööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
• Ärge kasutage ega säilitage akut plahvatusohtlikus keskkonnas.
  Vältige aku lühistamist. Enne aku asetamist seadmesse veenduge, et aku ja seadme kontaktid on vabad võõrkehadest.
  Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Pöörduge Hilti teeninduskeskusesse või lugege läbi dokument "Juhised Hilti liitiumioonakude ohutu käsitsemise ja kasutamise kohta".

3 Kirjeldus

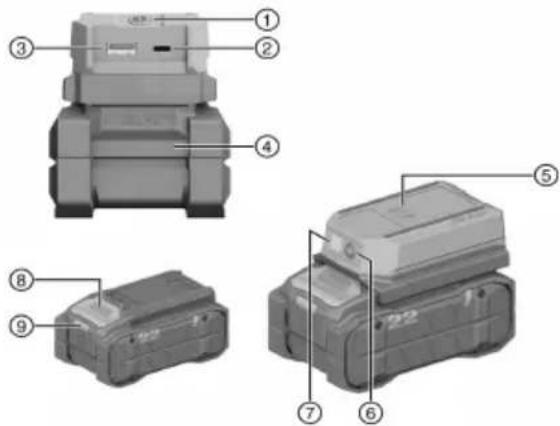

3.1 Toote ülevaade

① Nupp sisse/välja
② USB-C liides
③ USB-A liides
④ aku
⑤ Juhtmevaba laadimispadi
⑥ Nupp LED-tuli sisse/välja
⑦ LED-tuli
⑧ Aku lukust avamise nupp
⑨ Aku oleku indikaator

3.2 Sihipärane kasutamine

Kirjeldatud toode on USB-laadimisadapter. See on mõeldud mobiiltelefonide, tahvelarvutite, kõrvaklappide ja teiste USB-A- või USB-C-liidese või juhtmevaba laadimisfunktsiooniga seadmete laadimiseks ning kasutab Hilti B 22 tüüpi liitiumioonakusid.

• Kasutage toote jaoks ainult Hilti Nuron B 22 seeria liitiumioonakusid. Optimaalse võimsuse tagamiseks soovitab Hilti kasutada toodet tabelis loetletud akudega.
• Kasutage akude laadimiseks ainult tabelis nimetatud Hilti laadijaid.

3.3 Tarnekomplekt

USB-laadimisadapter, kasutusjuhend

Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group

Hilti Nuron liitiumioonakud saavad näidata laetuse astet, anda veateateid ja näidata aku olekut.

Kui aku on paigaldatud, tehke vabastuslukule vajutamisega kindlaks, et aku on kasutatavasse tootesse õigesti sisse pandud.

Selleks et kuvada ühte järgmistest näitudest, vajutage korraks aku vabastusnupule.

Laetuse astet ning võimalikke tõrkeid kuvatakse pidevalt seni, kuni ühendatud seade on sisse lülitatud.

Seisund Tähendus
Neli (4) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 100 % kuni 71 %
Kolm (3) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 70 % kuni 51 %
Kaks (2) LED-tuld põlevad pideva rohelise tulega	Laetuse aste: 50 % kuni 26 %
Üks (1) LED-tuli põleb pideva rohelise tulega Laetuse aste: 25 % kuni 10 %
Üks (1) LED-tuli vilgub aeglaselt rohelise tulega	Laetuse aste: < 10 %
Üks (1) LED-tuli vilgub aeglaselt rohelise tulega	Liitiumioonaku on täielikult tühjenenud. Laadige akut.Kui LED-tuled pärast laadimist ikka veel kiiresti vilguvad, pöörduge Hilti hooldekeskusse.
Üks (1) LED-tuli vilgub kiiresti kollase tulega Liitiumioonaku ja sellega ühendatud seade on üle koormatud, liiga külmad või liiga kuumad või or tegemist muu veaga.Viige seade ja aku soovitatud töötemperatuurile ärge avaldage tootele ülekoormust.Kui teade ei kao, pöörduge Hilti hooldekeskusse
Üks (1) LED-tuli põleb kollase tulega Liitiumioonaku ja sellega seotud toode ei ühildu.Palun pöörduge Hilti hooldekeskusse.
Üks (1) LED-tuli vilgub kiiresti punase tulega Liitiumioonaku on lukustatud ja seda ei saa kasuta da. Palun pöörduge Hilti hooldekeskusse.

Aku seisundi teadasaamiseks hoidke vabastusklahvi all kauem kui kolm sekundit. Süsteem ei tuvasta võimalikku aku tõrget, mis on tingitud valest käsitsemisest, nt kukkumisest, torgetest, suurest kuumusest vm.

Seisund Tähendus
Kõik LED-tuled süttivad pideva tulena ja seejäre põleb (1) LED-tuli pidevalt rohelise tulega.	Akut võib jätkuvalt kasutada.
Kõik LED-tuled süttivad pideva tulena (1) ja LED- tuli vilgub kiiresti kollase tulega.	Aku oleku kohta esitatud päringut ei saanud lõpetada. Korrake protsessi või pöörduge Hilti hooldekeskusse.
Kõik LED-tuled süttivad pideva tulena ja seejäre põleb (1) ja LED-tuli pideva punase tulega.	Kui ühendatud seadet saab jätkuvalt kasutada, on aku allesjäänud mahtuvus alla 50%. Kui ühendatud seadet ei saa enam kasutada, on aku kasutusressurss ammendunud ja aku tuleb väl- ja vahetada. Palun pöörduge Hilti hooldekeskusse.

4 Tehnilised andmed

4.1 Tooteinfo

Nimipinge		21,6 V
Kaal EPTA Procedure 01 järgi ilma akuta		260 g(9,17 oz)
Väljundvõimsus (üksikult)	USB-A	5V/3A, 9V/2A, 12V/1.5A (≤18 W)
	USB-C	5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A (≤65 W)
Väljundvõimsus (üksikult) Juhtmevaba	≤10 W
Väljundvõimsus (kokku) USB-A + USB-C + juhtme-vaba	≤ 93 W
Hoiutemperatuur	-20 °C ... 60 °C(-4,0 °F ... 140,0 °F)
Ümbritseva keskkonna temperatuur töötamise ajal	-17 °C ... 40 °C(1,4 °F ... 104,0 °F)

4.2 Juhtmevabad omadused

Juhtmevaba energia edastamise sagedus	115 kHz ... 148 kHz
Maksimaalne H-välja tugevus	5.2 dBuA/m (@10m)

4.3 Aku

Aku tööpinge	21,6 V
Aku kaal	Vt peatükki "Nõuetekohane kasutamine"
Ümbritseva keskkonna temperatuur töötamise ajal	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)
Hoiutemperatuur	-20 °C ... 40 °C(-4,0 °F ... 104,0 °F)
Aku temperatuur laadimise alguses	-10 °C ... 45 °C(14,0 °F ... 113,0 °F)

5 Töö ettevalmistamine

HOIATUS

Vigastuste oht soovimatu käivitumise töttu!

▶ Enne seadme seadistamist, tarvikute vahetamist ja seadme hoiukohta panekut eemaldage sellest aku.

Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

5.1 Aku laadimine

1. Enne laadimist lugege laadimisseadme kasutusjuhendit.
2. Veenduge, et aku ja laadimisseadme kontaktid on puhtad ja kuivad.
3. Laadige akut selleks ettenähtud laadimisseadmega. → Lehekülg 151

Vigastuste oht lühise või allakukkunud aku töttu!

▶ Enne aku paigaldamist veenduge, et aku ja seadme kontaktidel ei ole võõrkehasid.
▶ Veenduge, et aku fikseerub alati korrektselt kohale.

1. Enne esmakordset kasutamist laadige aku täiesti täis.
2. Lükake aku seadmesse, kuni see kuuldavalt kohale fikseerub.
3. Kontrollige aku kindlat kinnitumist.

5.3 Aku eemaldamine

1. Vajutage aku vabastusnupule.
2. Tõmmake aku seadmest välja.

6 Käsitsemine

Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

6.1 Sisselülitamine / väljalülitamine

1. Toote sisselülitamiseks vajutage korraks nupule sisse/välja või nupule LED-tuli sisse/välja.
2. Toote väljalülitamiseks hoidke 1,5 sekundi jooksul all nuppu sisse/välja.

Toode lülitub pärast 5 minuti pikkust mittekasutamist automaatselt välja.

6.2 Seadme laadimine USB-liidese kaudu

Ühendage oma seadme laadimiskaabel USB-laadimisadapteri liidesega.

Külma, kuiva ilma korral võib rakenduda toote elektrostaatilise lahenduse (ESD) eest kaitsmise funktsioon, mis lülitabtootevälja. Tavapärase töö uuesti taastamisekseemaldage akujapaigaldage see uuesti tagasi.

6.3 Seadme juhtmevaba laadimine

▶ Asetage seade juhtmevaba laadimispadja keskele. Kontrollige seadme laetusastet.

Tootel on sisemine temperatuurihaldus ning see kohandab väljundvõimsuse dünaamiliselt ümbritseva temperatuuriga.

Kui juhtmevaba seadet ei tuvastata, löpetatakse juhtmevaba laadimine 5 minuti järel automaatselt. Juhtmevaba laadimise funktsiooni taasaktiveerimiseks vajutage korraks nupule sisse/välja või nupule LED-tuli sisse/välja.

6.4 LED-tule sisse- ja väljalülitamine

▶ LED-tule sisse lülitamiseks vajutage lülitit LED sisse/välja. LED-tule väljalülitamiseks vajutage uuesti nuppu LED-tuli sisse/välja.

7 Hooldus ja korrashoid

HOIATUS

Vigastuste oht paigaldatud aku korral!

▶ Enne mis tahes hooldus- ja korrashoiutöid eemaldage seadmest aku!

Toote hooldus

• Eemaldage kövast kinni olev mustus ettevaatlikult.
• Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Puhastage korpust ainult veidi niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.
• Seadme kontaktide puhastamiseks kasutage puhast kuiva lappi.

Liitium-ioonakude hooldus

• Ärge kunagi kasutage akut, mille ventilatsiooniavad on ummistunud. Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Kaitske akut tolmu ja mustuse eest. Ärge jätke akut kunagi suure niiskuse kätte (ärge asetage seda vette ja ärge jätke vihma kätte).
  Kui aku on märjaks saanud, siis käsitlege seda nii, nagu oleks see kahjustatud. Isoleerige aku tulekindlas anumas ja pöörduge Hilti hooldekeskusesse.
• Hoidke aku puhas ölist ja rasvast. Vältige akusse asjatult tolmu ja mustuse kogunemist. Puhastage akut kuiva pehme harjaga või puhta kuiva lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.
  Ärge puudutage aku kontakte ja ärge eemaldage kontaktidelt tehases peale kantud määret.
• Puhastage korpust ainult veidi niiske lapiga. Ärge kasutage silikooni sisaldavaid hooldusvahendeid, sest need võivad kahjustada seadme plastdetaile.

Tehnohooldus

HOIATUS

Elektrilöögi oht! Elektridetailide asjatundmatu parandamine vöib kaasa tuua raskeid vigastusi ja põletusi.

▶ Elektridetaile tohivad parandada ainult elektriala asjatundjad.

• Kontrollige regulaarselt, kas köik nähtavad osad on terved ja juhtelemendid töötavad veatult.
• Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekesku-ses.
• Pärast hooldus- ja korrashoiutöid paigaldage köik kaitseseadised ja kontrollige, kas need töötavad veatult.

Ohutu töö tagamiseks kasutage ainult originaalvaruosi, -materjale ja lisatarvikuid. Hilti heakskiidetud varuosad, materjalid ja lisatarvikud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group

8 Transport ja ladustamine

Elektriseadmete ja akude transport

ETTEVAATUST

Soovimatu käivitumine transportimisel!

▶ Transportige tooteid ilma akudeta!

▶ Eemaldage aku/akud.
- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada selliselt, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku klemmidega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riiklikke eeskirju.

- Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.

- Iga kord enne kasutamist ning enne ja pärast pikemat transporti või hoiustamist kontrollige seadet ja akusid vigastuste suhtes.

Elektriseadmete ja akude ladustamine

HOIATUS

Defektsed akud või lekkivad akud võivad tekitada vigastusi!

- Kasutusvälisel ajal eemaldage seadmest aku!

Hoidke seadet ja akusid jahedas ja kuivas kohas. Pidage kinni tehnilistes andmetes toodud temperatuuripiirangutest.
- Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
- Ärge hoidke akusid päikese käes, radiaatori peal või klaasi taga.
▶ Hoidke seadet ja akusid lastele ja kõrvalistele isikutele ligipääsmatus kohas.
lga kord enne kasutamist ning enne ja pärast pikemat transporti või hoiustamist kontrollige seadet ja akusid vigastuste suhtes.

9 Abi tõrgete puhul

Järgige köigi törgete korral aku olekunäidikut. Vt ptk Liitium-ioonaku näidud → Lehekülg 151.

Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida Te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse.

Törge Võimalik põhjus Lahendus
Seade ei tööta.	Aku ei ole korrektselt sisestatud.	► Laske akul kuuldava klõpsuga paika fikseeruda.
	Aku on peaaegu tühi.	► Laadige aku täis.
	Toode lülitub pärast 5 minuti pik- kust mittekasutamist automaatselt välja.	► Vajutage toote sisselülitamiseks korraks nupule sisse/välja või nupule LED-tuli sisse/välja.
Tõrge Võimalik põhjus Lahendus
Seadet ei saa juhtmevabalt laadida.	Seade ei asu õigesti juhtmevabal laadimispadjal.	►Joondage seadme pool toote juhtmevaba laadimise sümbo- liga.
	Kui juhtmevaba seadet ei tuvasta- ta, lõpetatakse juhtmevaba laadi- mine 5 minuti järel automaatselt.	►Juhtmevaba laadimise funkt- siooni taasaktiveerimiseks vaju- tage korraks nupule sisse/välja või nupule LED-tuli sisse/välja.
Aku tühjeneb tavalisest kiire- mini.	Ümbritseva keskkonna väga madal temperatuur.	►Laske akul soojeneda aeglasei toatemperatuurile.
Aku ei fikseeru kuuldava klõ suga kohale.	pAku fiksaatorid on mustad. ►Puhastage fiksaatorid ja laske akul tööasendisse fikseeruda.
Seade või aku läheb väga kuumaks.	Elektriline rike. ►Lülitage seade	kohe välja, eemaldage aku, jälgige seda, laske akul jahtuda ja võtke ühendustHilti hooldekeskuse- ga.
Toote väljundvõimsus on piiratud.	Kõrgetel temperatuuridel langeb laadimiskiirus ja võimsust piiratak- se.	►Laske tootel jahtuda toatempe ratuurile.

10 Utiliseerimine

HOIATUS

Valest käitlemisest tingitud vigastuste oht! Eralduvad gaasid või vedelikud on terviseohtlikud.

• Ärge saatke kahjustada saanud akusid posti teel!
  Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
• Käidelge akusid nii, et need ei satu laste kätte.
  Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole.

Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse duseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud admed kokku. Lisateavet saate Hilti müügiesindusest.

- Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!

11 Tootja garantii

- Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole.

12 Selgitused

12.1 FCC-juhis (kehtib USA-s)

Testitulemused on näidanud, et seade vastab FCC jaotises 15 B-klassi digitaalseadmetele kehtestatud piirmääradele. Need piirmäärad näevad elamupiirkondades kasutamisel ette piisava kaitse häiriva kiirguse eest. Seda tüüpi seadmed tekitavad ja kasutavad körgsagedusenergiat ja võivad seda ka välja kiirata. Seetõttu võivad nad nõuetele mittevastava kasutuse korral tekitada häireid raadio- ja televisioonivastuvõtus.

Häirete teke ei ole välistatud. Kui seade põhjustab raadio- ja televisioonisignaalide vastuvõtus häireid, mida saab kindlaks teha seadme välja- ja sisselülitamise teel, soovitame seadme kasutajal rakendada häirete kõrvaldamiseks järgmisi meetmeid:

• Vastuvõtuantenn uuesti välja reguleerida või muuta antenni asendit.
• Suurendada vahemaad seadme ja vastuvõtja vahel.
• Ühendada seade pistikupessa vooluringis, mis ei kattu vastuvõtja omaga.
• Paluda abi müüjalt või kogenud raadio-/TV-tehnikult.

Seade vastab FCC-sätete paragrahvile 15. Seadme kasutuselevõtuks peavad olema täidetud järgmised tingimused.

• Seade ei tohi põhjustada kahjulikke häiringuid.
• Seade peab vastu võtma igasugust kiirgust, sealhulgas kiirgust, mis tekitab soovimatud toimingud.

Hilti poolt selgesõnaliselt lubatuna heaks kiitmata muudatused või ümberehitused võivad põhjustada kasutaja poolt seadme kasutamise õiguse kaotamist.

See seade sisaldab litsentsivaba saatjat/vastuvõtjat, mis on vastab Innovation, Science and Economic Development Canada litsentsivabale RSS-le. Kasutuselevõtuks peavad olema täidetud järgmised kaks tingimust:

• See seade ei tohi põhjustada häireid.
- Seade peab vastu võtma igasugust kiirgust, sealhulgas kiirgust, mis tekitab seadme soovimatud toimingud.

12.3 Kiirguskoormusdeklaratsioon (kehtib USA-s)

Seade vastab FCC kontrollimata keskkonna kiirguskoormuse piirväärtustele. Jälgige seadme paigutamisel ja kasutamisel seda, et hoiaksite kiirguri ja oma keha vahel vahemaad üle 20 cm.

12.4 Kiirguskoormusdeklaratsioon (kehtib Kanadas)

Toode vastab IC kontrollimata keskkonna kiirguskoormuse piirväärtustele. Jälgige seadme paigutamisel ja kasutamisel seda, et hoiaksite saatja ja oma keha vahel vahemaad vähemalt 10 cm.

12.5 Kiirguskoormusdeklaratsioon (kehtib EL-is)

Seda seadet on kontrollitud kasutamiseks kontrollimata keskkonnas. RF-koormuspiiride järgimiseks tuleb kasutaja keha ja toote vahel hoida minimaalset vahemaad 20 cm.

13 Lisateave

Lisatarvikud, süsteemsed tooted ja lisateavet oma seadme kohta leiate → siit.

根据 SJ/T 11364-2014 的有害物质材料披露
Hazardous substances material disclosure according to SJ/T 11364-2014
Product type: USB Charging Adapter
Products: CU 4-22 01

零件名称Part name	有害物质Hazardous substances
	铅Lead(Pb)	汞Mercury(Hg)	镉Cadmium(Cd)	六价铬HexavalentChromium(Cr(VI))	多溴联苯Polybrominatedbiphenyls (PBB)	多溴二苯醚Polybrominatedbiphenyletherts(PBDE)
上壳Top Cover	o	o	o	o	o	o
LED板支架LED board bracket	o	o	o	o	o	o
导光罩Lens	o	o	o	o	o	o
接口Interface	o	o	o	o	o	o
端子Terminal	o	o	o	o	o	o
LED灯按键LED button	o	o	o	o	o	o
电源按键Power button	o	o	o	o	o	o
导热硅胶片Heat sink silica	o	o	o	o	o	o
绝缘片Insulation paper	o	o	o	o	o	o
按键板Key PCBA	o	o	o	o	o	o
无线板Wireless PCBA	o	o	o	o	o	o
主板Main PCBA	o	o	o	o	o	o
以下表格均依据 SJT 11364 通则制定。0:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求。(企业可基于其实际情况在包装箱内提供“X”标识的详细技术说明。)The following tables are prepared in accordance with the provision of SJT 11364.O: Indicates that said hazardous substances contained in all of the homogeneous materials for this part is below the limit requirement of GB/T 26572X: Indicates that said hazardous substances contained in at least one of the homogeneous materials used for this part is above the limit requirement of GB/T 26572.(Enterprises may further provide in this box technical explanation for marking "X" based on their actual circumstances.)

Tabel kehtib Hiina turu suhtes.

Taiwani RoHS (direktiiv ohtlike ainete kasutamise piirangute kohta)

限用物質含有情況標示聲明書

See tabel kehtib kasutamiseks Taiwani turul.

14 Hilti Li-Ion-akud

Ohutus- ja kasutusjuhised

Selles dokumendis kasutatakse möistet "aku" taaslaetavate Hilti liitiumioonakude kohta, milles on koondatud mitu liitiumioonelementi. Need on ette nähtud Hilti elektriliste tööriistade jaoks ja neid tohib kasutada üksnes koos Hilti tööriistadega. Kasutage üksnes Hilti originaalakusid!

Kirjeldus

Hilti Akud on varustatud elementide juhtimise ja kaitse süsteemidega.

Akud koosnevad liitumioonelementidest, mis tagavad väga suure spetsiifilise energiatiheduse. Liitiumioona-kudel on väga väike mäluefekt, kuid need on väga tundlikud löökide, süvatühjenemise ja körgete temperatuuride suhtes.

Hilti akude jaoks heakskiidetud tooted leiate Hilti Store või veebisaidilt: www.hilti.group

Ohutus

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
Käsitlege akusid ettevaatlikult, et vältida on kahjustusi ja terviseohtlike vedelike eraldumist!
- Akusid ei tohi mingil juhul modifitseerida ega manipuleerida!
- Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C ega põletada.
- Ärge kasutage ega laadige akusid, millele on avaldnud löök või mis on muul viisil kahjustada saanud. Kontrollige regulaarselt, ega akudel ei ole märke kahjustustest.
- Ärge kunagi kasutage ringlusse võetud või parandatud akusid.
- Ärge kasutage akut või akutoitega elektrilist tööriista kunagi lõögitarvikuna.
- Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
- Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.
- Kasutage üksnes seda tüüpi aku jaoks ette nähtud laadimisseadmeid ja elektrilisi tööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
- Ärge kasutage ega säilitage akut plahvatusohtlikus keskkonnas.
Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Tegutsege vastavalt juhistele, mis on esitatud peatükis Meetmed aku süttimise korral.

Toimimine kahjustada saanud akude korral

Kui aku on kahjustada saanud, võtke alati ühendust Hilti hooldekeskusega.
- Ärge kasutage akut, millest eraldub vedelikku.
▶ Vedeliku väljavoolamise korral vältige selle otsest sattumist silma või nahale. Akust eraldunud vedeliku käitlemisel kandke alati kaitsekindaid ja kaitseprille.
Akust välja voolanud vedeliku eemaldamiseks kasutage selleks ette nähtud keemilist puhastusvahendit. Järgige akuvedeliku suhtes kehtivaid eeskirju.
- Asetage defektne aku tulekindlasse mahutisse ja katke see kuiva liiva, kriidipulbri (CaCO3) või silikaadiga (vermikuliit). Seejärel sulgege õhukindlalt kaanega ja hoidke mahutit eemal süttivatest gaasidest, vedelikest ja tuleohtlikest esemetest.
Toimetage mahuti Hilti Store või pöörduge pädeva jäätmekäitlusettevõtja poole. Kahjustada saanud akude transportimisel järgige kohalikke veoeeskirju!

Toimimine kasutusressursi ammendanud akude korral

Pange tähele, kui aku töötab ebaharilikult, näiteks kui laadimisel esineb törkeid, laadimisaeg on ebatavaliselt pikk, jõudlus tuntavalt väheneb, LED-tuled ebaharilikult põlevad või akust voolab välja vedelikku. Need annavad märku sellest, et aku sisemuses võib esineda probleeme.
Kui teil on aku suhtes kahtlusi, võtke ühendust Hilti hooldekeskusega.
Kui aku enam ei tööta, kui akut ei saa enam laadida või kui akust eraldub vedelikku, ei tohi akut enam kasutada. Vt punkti ja korrashoid kasutuskõlbmatuks muutunud seadmete käitlus.

Meetmed aku süttimise korral

HOIATUS

Aku põlengu oht! Põlevast akust eraldub ohtlikke ja plahvatada võivaid vedelikke ja aure, mis võivad kaasa tuua korrosioonist tingitud vigastusi, põletusi ja plahvatusi.

▶ Aku põlengu kustutamisel kandke isikukaitsevahendeid.

Kahjulike ja plahvatusohtlike aurude ärajuhtimiseks tagage piisav ventilatsioon.
Intensiivse suitsu tekkimise korral lahkuge ruumist kohe.
▶ Hingamisteede ärrituse korral pöörduge arsti poole.
▶ Helistage päästeametisse, enne kui üritate tuld kustutada.
Aku põlengut kustutage üksnes veega, seejuures olge võimalikult kaugel. Pulberkustutid ja kustutustekid ei toimi liitiumioonakude korral. Ümbritseva ala põlengut saab kustutada tavaliste kustutusvahenditega.
- Ärge üritage suures koguses põlevaid akusid liigutada. Eemaldage läheduses olevad terved akud, et kahjustada saanud akusid isoleerida.

Kui aku ei jahtu, suitseb või põleb:

Töstke see kühvliga üles ja visake vett täis ämbrisse. Jahutav toime takistab tulekahju levimist akuelementidele, mis ei ole veel jõudnud süttimiseks kriitilisele temperatuurile.
Laske akul vähemalt 24 tundi ämbris seista, kuni see on täielikult jahtunud.
▶ Vt Toimimine kahjustada saanud akude korral.

Andmed transpordi ja ladustamise kohta

▶ Töötemperatuur vahemikus -17°C ja +60°C / 1°F ja 140°F.
▶ Hoiutemperatuur vahemikus -20°C ja +40°C / -4°F ja 104°F.
- Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
Hoidke akusid võimalikult jahedas ja kuivas kohas. Jahedas kohas hoidmine pikendab aku tööaega. Ärge hoidke akut kunagi päikese käes, radiaatori peal ega aknalaual.
- Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.

- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riiklikke eeskirju.

Korrashoid ja käitlemine

Hoidke aku puhas ning vaba ölist ja rasvast. Vältige ebavajalikku tolmu või mustust akul. Puhastage aku kuiva, pehme pintsli või puhta kuiva lapiga.
- Ärge kasutage akut, mille ventilatsiooniavad on ummistunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
- Ärge laske võõrkehadel sattuda aku sisemusse.
- Ärge laske niiskusel tungida aku sisemusse. Kui niiskus on tunginud aku sisemusse, siis käsitlege akut nii, nagu oleks see kahjustada saanud ja paigutage aku tulekindlasse mahutisse.

▶ Vt Toimimine kahjustada saanud akude korral.

Vale käitlemise töttu väljatungivad gaasid või vedelikud võivad kahjustada tervist. Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Kahjustada saanud akude transportimisel järgige kohalikke veoeeskirju!

- Ärge visake akusid olmejäätmete hulka!

Käidelge akusid nii, et need ei satu laste kätte. Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
