BRUKSANVISNING CU 4-22 HILTI

1.3 Symboler på produktet

1.3.1 Generelle symboler

1 Anvisningar om bruksanvisning

1.1 Om denna bruksanvisning

• Varning! Innan du använder produkten ska du se till att du har läst och förstått den bruksanvisning som medföljer produkten, inklusive instruktioner, säkerhets- och varningsanvisningar, bilder och specifikationer. Gör dig särskilt förtrogen med alla anvisningar, säkerhets- och varningsanvisningar, bilder, specifikationer samt beståndsdelar och funktioner. Vid underlåtenhet att göra detta finns fara för elstötar, brand och/eller allvarliga personskador. Spara bruksanvisningen med alla anvisningar, säkerhets- och varningsanvisningar för senare användning.
• HILTI -produkter är avsedda för professionella användare och får endast användas, underhållas och repareras av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.
• Den bifogade bruksanvisningen motsvarar den aktuella tekniska nivån vid tidpunkten för tryckningen. Du hittar alltid den senaste versionen online på Hiltis produktsida. Följ länken eller QR-koden i denna bruksanvisning, som är markerad med symbolen.
• Produkten bör endast överlämnas till andra personer tillsammans med denna bruksanvisning.

1.2 Teckenförklaring

1.2.1 Varningar

Varningarna är till för att varna för risker i samband med användning av produkten. Följande riskindikeringar används:

! FARA

FARA!

- Anger överhängande risker som kan leda till svåra personskador eller dödsolycka.

WARNING

WARNING!

- Anger potentiella risker som kan leda till svåra personskador eller dödsfall.

! FÖRSIKTIGHET

FÖRSIKTIGHET !

- Används för att uppmärksamma om en potentiell risksituation som kan leda till skador på person eller utrustning.

1.2.2 Symboler i bruksanvisningen

I den här bruksanvisningen används följande symboler:

1.2.3 Symboler i bilderna

Följande symboler används i bilder:

2	Dessa siffror hänvisar till motsvarande bild i början av bruksanvisningen.
3	Numreringen i bilderna hänvisar till viktiga arbetsmoment eller viktiga komponenter för arbetsmo-menten. I texten framhävs dessa arbetsmoment eller komponenter med motsvarande nummer, t.ex. (3).
11	I bilden Översikt används positionsnummer och hänvisar till siffrorna i teckenförklaringen i avsnit-tet Produktöversikt.
!	Det här tecknet är till för att du ska vara extra uppmärksam på något som gäller hur du hanterar produkten.

1.3 Symboler på produkten

1.3.1 Allmänna symboler

Följande symboler kan förekomma på produkten:

Hilti-litiumjonbatteriserie som används. Observera uppgifterna i kapitlet Avsedd användning.

Om denna markering finns på produkten är den godkänd av följande certifieringsorgan för den amerikanska och kanadensiska marknaden enligt gällande standarder.

1.4 Produktinformation

HILSTI -produkter är avsedda för professionella användare och får endast användas, underhållas och repareras av auktoriserad, utbildad personal. Personalen måste vara särskilt informerad om de risker som finns. Produkten och dess tillbehör kan utgöra en risk om den används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.

Typbeteckning och serienummer anges på typskylten.

Använd de serienummer som anges i följande tabell. Du behöver produktuppgifterna när du kontaktar vår återförsäljare eller serviceverkstad.

Produktdetaljer

USB-laddningsadapter CU 4-22
Generation 01
Serienr

1.5 Försäkran om överensstämmelse

Härmed intygar tillverkaren med ensamt ansvar att produkten som beskrivs överensstämmer med gällande lagstiftning och standarder.

Den tekniska dokumentationen finns sparad här:

2.1 Allmänna säkerhetsanvisningar

Läs alla säkerhetsföreskrifter och anvisningar.

• Titta inte direkt in i produktens LED-belysning och undvik att lysa i ansiktet på andra personer. Risk för bländning.
  Risk för personskada på grund av nedfallande verktyg och/eller tillbehör. Kontrollera att batteriet och det monterade tillbehöret sitter fast ordentligt innan du påbörjar arbetet.
• Använd endast Hilti-litiumjonbatterier av typen Li-Ion B 22 med produkten.
• Undvik att placera främmande föremål mellan enheten och den trådlösa laddplattan. Detta omfattar skyddshöljen, metallföremål, magnetkort, bankkort, dörrnycklar, mynt, NFC-kort och RFID-chipp. De stör den trådlösa laddningen och kan orsaka överhettning. Föremålen riskerar även att skadas själva. Säkerställ att det inte finns några främmande föremål i det aktuella området innan du startar den trådlö laddningen.
• Vid trådlös laddning ska USB-laddningsadaptern alltid vara placerad i vågrät läge. Undvik att ladda trådlöst i miljöer med kraftiga vibrationer.
  Se till att enheten placeras korrekt på den trådlösa laddplattan för att laddningen ska fungera.
• På kliniker och sjukhus där användning av trådlösa enheter är förbjuden ska aktuella föreskrifter följas och enheten stängas av.
• Trådlösa enheter kan påverka medicintekniska implantat och andra medicintekniska produkter som pacemakers, cochleaimplantat och hörapparater. För mer information, rådgör med den medicintekniska produktens tillverkare. Håll minst 30 cm avständ till medicintekniska produkter vid användning av enheten.
  Skydda produkten mot fukt. Använd inte produkten i dammiga, fuktiga eller smutsiga miljöer då detta kan leda till driftstörningar. Undvik att stänka vatten på produkten.

2.2 Omsorgsfull hantering och användning av batterier

• Observera följande säkerhetsanvisningar för säker hantering och användning av litiumjonbatterier.
  Om åtgärderna inte följs kan det leda till hudirritation, svåra frätskador, kemiska brännskador, bränder och/eller explosioner.
• Använd endast batterier som är fullt funktionsdugliga.
• Hantera batterierna varsamt för att undvika skador och läckage av hälsovådliga syror!

HILTI

▶ Batterier får absolut inte modifieras eller manipuleras!
▶ Batterier får inte tas isär, klämmas, upphettas till mer än 80 °C (176 °F) eller brännas upp.
Använd inte och ladda inte batterier som har utsatts för slag eller på annat sätt är skadade. Kontrollera batterierna regelbundet för att se om de uppvisar tecken på skador.
- Använd aldrig återvunna eller reparerade batterier.
Använd aldrig batteriet eller ett batteridrivet elverktyg som slagverktyg.
Utsätt aldrig batterierna för direkt solljus, förhöjda temperaturer, gnistor eller öppna lågor. Detta kan leda till explosioner.
Rör inte batteripolerna med dina fingrar, verktyg, smycken eller andra elektriskt ledande föremål av metall. Detta kan skada batteriet och orsaka såväl materiella skador som personskador.
Håll batterierna borta från regn, väta och vätskor. Fukt som tränger sig in kan orsaka kortslutningar, elstötar, brännskador och explosioner.
Använd endast batteriladdare och elverktyg som är avsedda för denna typ av batteri. Läs också igenom uppgifterna i motsvarande bruksanvisning.
- Använd inte och förvara inte batteriet i explosionsfarliga miljöer.
▶ Undvik att kortsluta batteriet. Kontrollera att både batteriets och verktygets kontakter är fria från smuts och annat som kan vara i vägen innan du sätter i batteriet i verktyget.
- Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ batteriet på en plats där inget riskerar att fatta eld och på betryggande avständ från brännbart material. Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Kontakta Hilti Service eller läs dokumentet "Säkerhetsanvisningar vid användning av Hilti litiumjonbatterier".

3 Beskrivning

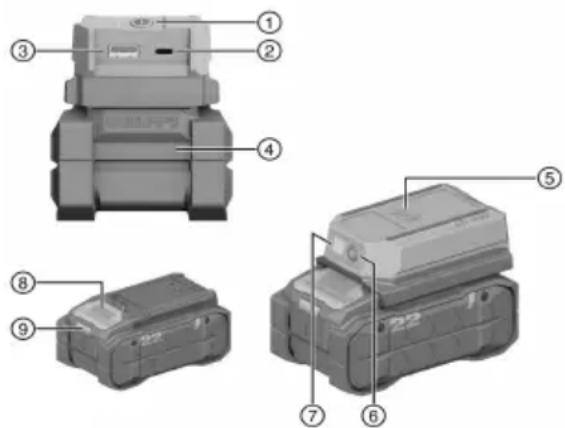

3.1 Produktöversikt

① PÅ/AV-knapp
② USB-C-gränssnitt
③ USB-A-gränssnitt
④ Batteri
⑤ Trådlös laddplatta
⑥ Knapp LED PÅ/AV
⑦ LED-belysning
⑧ Batteriets upplåsningsknapp
⑨ Statusindikering för batteri

3.2 Avsedd användning

Den beskrivna produkten är en USB-laddningsadapter. Den är avsedd att användas för laddning av mobiltelefoner, läsplattor, hörlurar och andra enheter med USB-A- eller USB-C-gränssnitt eller trådlös laddningsfunktion och använder Hilti-litiumjonbatterier av typ B 22.

• Använd endast Hilti Nuron-litiumjonbatterier av typen B 22 med den här produkten. För optimala prestanda rekommenderar Hilti att de batterier som anges i denna tabell används med produkten.
• Använd endast Hiltis batteriladdare från de typserier som anges i denna tabell.

3.3 Leveransinnehåll

USB-laddningsadapter, bruksanvisning

Dessutom finns fler systemprodukter för din produkt både i närmaste Hilti Store och på nätet: www.hilti.group

Hilti Nuron litiumjonbatterier kan visa laddningsstatus, felmeddelanden och batteristatus.

3.4.1 Visning av laddningsstatus och felmeddelanden

WARNING

Risk för personskada på grund av nedfallande batterier.

När du har satt i batteriet och tryckt ner frigöringsknappen, kontrollera att batteriet har hakat i korrekt i verktyget igen.

För att visa följande indikeringar, tryck ner batteriets frigöringsknapp.

Laddningsstatus och eventuella störningar visas så länge den anslutna produkten är påslagen.

Status Betydelse
Fyra (4) lysdioder lyser med fast grönt sken Laddningsstatus: 100 % till 71 %
Tre (3) lysdioder lyser med fast grönt sken Laddningsstatus: 70 % till 51 %
Två (2) lysdioder lyser med fast grönt sken Laddningsstatus: 50 % till 26 %
En (1) lysdiod lyser med fast grönt sken Laddningsstatus: 25 % till 10 %
En (1) lysdiod blinkar långsamt grönt Laddningsstatus: < 10 %
En (1) lysdiod blinkar snabbt grönt Litiumjonbatteriet är helt urladdat. Ladda batteriet.Kontakta Hilti-service om lysdioden fortfarande blinkar snabbt efter att batteriet har laddats.
En (1) lysdiod blinkar snabbt gult Litiumjonbatteriet eller den anslutna produkten är överbelastad, för varm, för kall eller så föreligger ett annat fel.Ställ in produkten och batteriet på den rekommen-derade arbetstemperaturen och undvik att överbelasta produkten vid användning.Kontakta Hilti-service om meddelandet kvarstår.
En (1) lysdiod lyser gult Litiumjonbatteriet och produkten är inte kompatibla med varandra. Kontakta Hilti-service.
En (1) lysdiod blinkar snabbt rött	Litiumjonbatteriet är spärrat och kan inte användas.Kontakta Hilti-service.

För att kontrollera batteriets status, håll frigöringsknappen nedtryckt i minst tre sekunder. Systemet registrerar inga potentiella funktionsfel i batteriet till följd av missbruk som t.ex. fall, punkteringsskador, externa värmeskador osv.

Status Betydelse
Alla lysdioder lyser i turordning och därefter lyse en (1) lysdiod grönt.	Batteriet kan fortfarande användas.
Alla lysdioder lyser i turordning och därefter blin en (1) lysdiod snabbt gult.	Bögäran om batteristatus kunde inte slutföras.Upprepa proceduren eller kontaktaHilti-service.
Alla lysdioder lyser i turordning och därefter lyse en (1) lysdiod med fast rött sken.	Om en ansluten produkt kan fortsätta användas är den kvarvarande batterikapaciteten under 50%.Om en ansluten produkt inte kan användas längre har batteriet nätt slutet på sin livslängd och måste bytas ut. KontaktaHilti-service.

4 Teknisk information

4.1 Produktinformation

Märkspänning		21,6 V
Vikt enligt EPTA Procedure 01 utan batteri		260 g(9,17 oz)
Utgångseffekt (separat)	USB-A	5V/3A, 9V/2A, 12V/1.5A (≤18 W)
	USB-C	5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A (≤65 W)
Utgångseffekt (separat) Trådlös		≤10 W
Utgångseffekt (totalt) USB-A + USB-C + trådlös		≤93 W
Förvaringstemperatur		-20 °C ... 60 °C(-4,0 °F ... 140,0 °F)
Omgivningstemperatur vid drift		-17 °C ... 40 °C(1,4 °F ... 104,0 °F)

4.2 Trådlösa funktioner

Trådlös energiöverföringsfrekvens	115 kHz ... 148 kHz
Maxstyrka H-fält	5.2 dBuA/m (@10m)

4.3 Batteri

Batteriets driftspänning	21,6 V
Batteriets vikt	Se kapitlet "Avsedd använd-ning"
Omgivningstemperatur vid drift	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)
Förvaringstemperatur	-20 °C ... 40 °C(-4,0 °F ... 104,0 °F)
Batteritemperatur när laddningen påbörjas	-10 °C ... 45 °C(14,0 °F ... 113,0 °F)

5 Förberedelser för arbete

WARNING

Risk för personskada till följd av oavsiktlig start!

Ta ur batteriet innan du gör inställningar, byter tillbehör eller lägger ifrån dig produkten.

Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på produkten.

1. Läs batteriladdarens bruksanvisning innan du laddar batteriet.
2. Se till att batteriets och batteriladdarens sladdar är rena och torra.
3. Ladda batteriet i en godkänd batteriladdare. → Sidan 112

5.2 Sätta i batteriet

WARNING

Risk för personskada på grund av kortslutning eller nedfallande batteri!

• Kontrollera innan du sätter in batteriet i produkten att både batteriets och produktens kontakter är fria från smuts och andra hinder.

• Säkerställ att batteriet alltid hakar i ordentligt.

• Ladda batterierna helt innan de används första gången.

• Skjut in batteriet i produkten tills det hakar i med ett klick.
• Kontrollera att batteriet sitter stadigt.

5.3 Ta ut batteriet

1. Tryck in upplåsningsknappen till batteriet.
2. Dra ut batteriet ur produkten.

6 Användning

Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten.

6.1 Sätta på/stänga av

1. För att sätta på produkten trycker du kort på PÅ/AV-knappen eller knappen LED PÅ/AV.
2. För att stänga av produkten håller du knappen PÅ/AV nedtryckt i 1,5 sekunder.

Produkten stängs av automatiskt när den inte har använts på fem minuter.

6.2 Laddning av enheten via USB-gränssnitt

- Anslut enhetens laddkabel till gränssnittet på USB-laddningsadaptern.

Vid kallt och torrt kan det hända att funktionen för att skydda produkten mot elektrostatisk urladdning (ESD) löses ut och stänger av produkten. Ta ut batteriet och sätt sedan i det igen för att återgå till normaldrift.

6.3 Trådlös laddning av enheten

- Placera enheten mitt på den trådlösa laddplattan. Kontrollera enhetens laddningsstatus.

Produkten är utrustad med intern temperaturhantering och anpassar utgångseffekten efter omgivningstemperaturen dynamiskt.

Den trådlösa laddningen avslutas automatiskt efter fem minuter om ingen trådlös enhet kan detekteras. För att återaktivera den trådlösa laddningsfunktionen trycker du kort på PÅ/AV-knappen eller knappen LED PÅ/AV.

6.4 Till- och frånkoppling av LED-belysning

- Tryck på knappen LED PÅ/AV för att slå på LED-belysningen. Tryck på knappen LED PÅ/AV igen för å slå av LED-belysningen.

7 Skötsel och underhåll

WARNING

Risk för personskada vid anslutet batteri!

- Ta alltid bort batteriet innan skötsel och underhåll utförs!

Skötsel av produkten

• Ta försiktigt bort smuts som sitter fast.
• Rengör ventilationsspringorna försiktigt med en torr och mjuk borste i förekommande fall.
• Rengör höljet bara med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.
• Använd en ren och torr trasa för att rengöra produktens kontakter.

Skötsel av litiumjonbatterier

• Använd aldrig ett batteri med tilltäppta ventilationsspringor. Rengör ventilationsspringorna försiktigt med en torr och mjuk borste.
• Undvik att utsätta batteriet för onödigt mycket damm eller smuts. Utsätt aldrig batteriet för hög fukt (t.e) genom att sänka ner det i vatten eller låta det stå i regnet).

Om ett batteri har blivit genomblött ska det hanteras som ett skadat batteri. Förvara det i en brandsäk behållare och kontakta Hilti-service.

- Håll batteriet fritt från främmande olja och fett. Låt inte onödigt mycket damm eller smuts ansamlas på batteriet. Rengör batteriet med en mjuk borste eller en ren och torr trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.

Rör inte vid batteriets kontakter och ta inte bort fettet på kontakterna som har applicerats i fabriken.

- Rengör höljet bara med en lätt fuktad trasa. Använd inte rengöringsmedel med silikon, eftersom det kan skada plastdelarna.

Underhåll

WARNING

Risk för elstöt! Felaktigt utförda reparationer på elektriska delar kan leda till svåra skador och brännskador.

▶ Reparationer på de elektriska delarna får endast utföras av behörig fackman.

• Kontrollera regelbundet att inga synliga delar har skadats och att alla reglage fungerar som de ska.
• Använd inte produkten om den uppvisar skador eller funktionsstörningar. Låt Hilti Service reparera produkten omgående.
• Efter skötsel- och underhållsarbeten ska alla skyddsanordningar monteras igen och kontrolleras.

Använd endast originalreservdelar, -förbrukningsmaterial och -tillbehör för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från Hilti hittar du i närmaste Hilti Store eller på: www.hilti.group

8 Transport och förvaring

Transport av elektriska enheter och batterier

! FÖRSIKTIGHET

▶ Transportera alltid produkten utan insatta batterier.
▶ Ta ut batteriet/batterierna.
- Transportera aldrig batterierna löst liggande. Under transport ska batterierna skyddas mot alltför hårda stötar och vibrationer samt hållas isolerade från eventuella ledande material eller andra batterier så att de inte kommer i kontakt med andra batteripoler och orsakar en kortslutning. Följ de lokala transportföreskrifterna för batterier.
▶ Batterier får inte skickas per post. Vänd dig till ett fraktbolag om du vill skicka intakta batterier.
- Kontrollera produkt och batterier före varje användning samt före och efter längre transport för att se till att de inte är skadade.

Förvaring av elektriska enheter och batterier

WARNING

Oavsiktlig skada på grund av trasiga eller läckande batterier. !

- Förvara alltid produkten utan insatta batterier.

Förvara produkt och batterier svalt och torrt. Följ de temperaturgränsvärden som anges i den tekniska informationen.
- Förvara inte batterierna i batteriladdaren. Ta alltid ur batteriet ur laddaren när laddningen är klar.
- Förvara aldrig batterier i solen, på värmekällor eller bakom glas.
Förvara produkt och batteri utom räckhåll för barn och obehöriga personer.
- Kontrollera produkt och batterier före varje användning samt före och efter längre transport för att se till att de inte är skadade.

9 Felsökning

Observera batteriets statusindikering vid alla störningar. Se kapitel Indikeringar för litiumjonbatteri → Sidan 112.

Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand.

Fel Möjlig orsak	Lösning
Produkten fungerar inte.	Batteriet har inte satts in helt.	▸ Tryck in batteriet tills du hör ett "klick".
	Batteriet är nästan urladdat.	▸ Ladda batteriet.
	Produkten stängs av automatiskt när den inte har använts på fem minuter.	▸ Tryck kort på PÅ/AV-knappen eller på knappen LED PÅ/AV att sätta på produkten.
Fel Möjlig orsak Lösning
Enheten laddas inte trådlöst.	Enheten är inte korrekt placerad den trådlösa laddplattan.	På Rikta enhetens spole mot symbolen för trådlös laddning på produkten.
	Den trådlösa laddningen avslutas automatiskt efter fem minuter om ingen trådlös enhet kan detekteras.	Tryck kort på PÅ/AV-knappen eller på knappen LED PÅ/AV för att återaktivera den trådlösa laddningsfunktionen.
Batteriet laddar ur fortare än vanligt.	Mycket låg omgivningstemperatur.	Värm långsamt upp batteriet till rumstemperatur.
Batteriet snäpper inte fast med ett hörbart "klick".	Batteriets låsmekanism är smutsig.	Rengör låsmekanismen och haka i batteriet i rätt arbetsläge.
Kraftig värmeutveckling i produkt eller batteri.	-Elektriskt fel. Stäng genast av	produkten, ta ur batteriet och syna det, låt det svalna och kontakta Hilti-service.
Produktens utgångseffekt är begränsad.	Vid höga temperaturer sjunker laddningshastigheten och effek- ten begränsas.	Låt produkten svalna till rumstemperatur.

10 Avfallshantering

WARNING

Risk för personskada på grund av felaktig avfallshantering! Hälsorisk på grund av läckande gaser eller syror.

▶ Skicka aldrig iväg skadade batterier!
Täck anslutningarna med ett icke ledande material för att förhindra kortslutningar.
- Kassera batterier så att de inte kan hamna i händerna på barn.
Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral.

Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder tar Hilti tillbaka din gamla enhet för återvinning. Fråga Hilti kundservice eller din säljare.

Kasta inte elverktyg, elektronisk apparatur och batterier i hushållssoporna.

11 Tillverkargaranti

Vänd dig till din lokala Hilti-representant om du har frågor om garantivillkoren.

12 Intygsinformation

12.1 FCC-intyg (gäller i USA)

Denna utrustning har testats och befunnits klara gränsvärdena för en digital enhet av klass B enligt FCC-reglerna, del 15. Gränsvärdena är avsedda att ge rimligt skydd mot skadlig strålning i bostadsmiljö. Denna utrustning genererar, använder och kan avge radiostrålning. De kan därför orsaka störningar i radiokommunikation om de inte installeras och används enligt anvisningarna.

Det finns dock ingen garanti för att störningar inte kan uppstå i en viss installation. Om produkten ger upphov till störningar i radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på den igen, kan följande åtgärder eventuellt avhjälpa problemet:

• Rikta om eller flytta mottagningsantennen.
• Förläng avståndet mellan produkt och mottagare.
• Anslut produkten till ett uttag i en annan strömkrets än den mottagaren är ansluten till.
• Rådfråga återförsäljaren eller en professionell TV-/radiotekniker.

Produkten uppfyller kraven i paragraf 15 i FCC-bestämmelserna. För idrifttagning gäller följande två villkor:

• Verktyget får inte orsaka några skadliga störningar.
• Produkten måste fånga upp all strålning, inklusive sådan som kan ge störningar.

Ändringar eller modifieringar som inte uttryckligen har godkänts av Hilti kan innebära att användaren förlorar rätten att använda produkten.

12.2 IC-intyg (gäller i Kanada)

Produkten innehåller licensfri(a) sändare/mottagare i enlighet med licensfria RSS från Innovation, Science and Economic Development Canada. Följande två villkor måste uppfyllas för användning:

• Produkten får inte orsaka några störningar.
• Produkten måste ta upp all strålning, inklusive strålning som leder till oönskat beteende hos produkten.

12.3 Exponeringsintyg (gäller i USA)

Produkten uppfyller FCC:s gränsvärden för strålningsexponering i okontrollerade miljöer. Håll alltid ett avständ på minst 20 cm mellan sändaren och din kropp vid installation och användning av produkten.

12.4 Exponeringsintyg (gäller i Kanada)

Produkten uppfyller IC:s gränsvärden för strålningsexponering i okontrollerade miljöer. Håll alltid ett avständ på minst 10 cm mellan sändaren och din kropp vid installation och användning av produkten.

12.5 Exponeringsintyg (gäller i EU)

Produkten har testats för användning i okontrollerade miljöer. För att RF-exponeringskraven ska uppfyllas måste ett avständ på minst 20 cm mellan användarens kropp och produkten upprätthållas.

13 Ytterligare information

Tillbehör, systemprodukter och mer information om din produkt hittar du här.

China RoHS (direktiv för begränsning av användningen av farliga ämnen)

Denna tabell gäller för den kinesiska marknaden.

RoHS, Taiwan (föreskrifter för begränsning av användningen av farliga ämnen)

限用物質含有情況標示聲明書

Denna tabell gäller för den taiwanesiska marknaden.

14 Hilti-litiumjonbatterier

Anvisningar för säkerhet och användning

I denna dokumentation används begreppet batteri för Hiltis uppladdningsbara litiumjonbatterier där flera litiumjonceller har slagits samman. De är avsedda för Hiltis elverktyg och får endast användas till dessa. Använd endast originalbatterier från Hilti!

Beskrivning

Hilti-batterier är utrustade med cellhanterings- och cellskyddssystem.

Batterierna består av celler som innehåller lagringsmaterial av litiumjoner, vilka möjliggör en hög specificerad energitäthet. Litiumjoncellerna utsätts för en väldigt liten minneseffekt, men reagerar kraftigt på ovarsam hantering, fullständig urladdning eller höga temperaturer.

De produkter som är godkända för Hilti-batterier hittar du i din Hilti Store eller på: www.hilti.group

Säkerhet

• Observera följande säkerhetsanvisningar för säker hantering och användning av litiumjonbatterier.
  Om åtgärderna inte följs kan det leda till hudirritation, svåra frätskador, kemiska brännskador, bränder och/eller explosioner.
• Hantera batterierna varsamt för att undvika skador och läckage av hälsovådliga syror!
  ▶ Batterier får absolut inte modifieras eller manipuleras!
  ▶ Batterier får inte tas isär, klämmas, hettas upp över 80 °C eller brännas.
  Använd inte och ladda inte batterier som har utsatts för slag eller på annat sätt är skadade. Kontrollera batterierna regelbundet för att se om de uppvisar tecken på skador.
• Använd aldrig återvunna eller reparerade batterier.
• Använd aldrig batteriet eller ett batteridrivet elverktyg som slagverktyg.
  Utsätt aldrig batterierna för direkt solljus, förhöjda temperaturer, gnistor eller öppna lågor. Detta kan leda till explosioner.
  Rör inte batteripolerna med dina fingrar, verktyg, smycken eller andra elektriskt ledande föremål av metall. Detta kan skada batteriet och orsaka såväl materiella skador som personskador.
  Håll batterierna borta från regn, väta och vätskor. Fukt som tränger sig in kan orsaka kortslutningar, elstötar, brännskador och explosioner.
  Använd endast batteriladdare och elverktyg som är avsedda för denna typ av batteri. Läs också igenom uppgifterna i motsvarande bruksanvisning.
• Använd inte och förvara inte batteriet i explosionsfarliga miljöer.
• Om batteriet är så hett att du inte kan ta i det kan det vara defekt. Ställ batteriet på en plats där inget riskerar att fatta eld och på betryggande avständ från brännbart material. Låt batteriet svalna. Om batteriet efter en timme fortfarande är så hett att det inte går att ta i är det defekt. Följ anvisningarna kapitel Åtgärder vid batteribrand.

• Kontakta alltid din Hilti-servicepartner om ett batteri är skadat.
• Använd aldrig ett batteri som läcker syra.
  Undvik att läckande batterisyra kommer i direkt kontakt med ögonen eller huden. Bär alltid skyddshandskar och skyddsglasögon i samband med hantering av batterisyra.
  Använd ett för ändamålet godkänt kemiskt rengöringsmedel för att få bort batterisyra som läckt ut. Observera lokala rengöringsföreskrifter för batterisyra.
  Lägg det defekta batteriet i en icke brännbar behållare och täck det med torr sand, kritpulver (CaCO3) eller silikat (vermikulit). Sätt slutligen på locket så att det är lufttätt och förvara behållaren långt ifrån brännbara gaser, vätskor eller föremål.
  Kassera behållaren hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Observera lokala transportföreskrifter för skadade batterier.

Se upp om batteriet beter sig onormalt, t.ex. om det inte laddar korrekt, har ovanligt lång laddningstid, uppvisar märkbart minskad arbetskapacitet, ovanliga LED-aktiviteter eller om det läcker batterisyra. Detta är tecken på invändiga problem.
- Kontakta Hilti-service om du misstänker att batteriet har ett invändigt problem.
- Om batteriet slutat fungera, inte längre vill ladda eller om det läcker batterisyra måste du kassera det. Se kapitel Underhåll och avfallshantering.

Åtgärder vid batteribrand

WARNING

Faror vid batteribrand! Brinnande batterier utsöndrar farliga och explosiva vätskor och ångor som kan leda till frätskador, brännskador eller explosioner.

- Använd din personliga skyddsutrustning när du ska släcka en batteribrand.

Se till att det finns god ventilation så att farliga och explosiva gaser kan ledas bort.
- Lämna rummet omedelbart vid intensiv rökutveckling.
▶ Uppsök läkare om du upplever irritation i luftvägarna.
- Ring 112 innan du påbörjar släckningsförsök.
Släck batteribränder med enbart vatten från längsta möjliga avständ. Pulversläckare och brandfilter har ingen verkan på litiumjonbatterier. Bränder i batteriets närhet kan bekämpas med vedertagna släckningsmedel.

HILTI

Försök inte att flytta på stora mängder brinnande batterier. Avlägsna icke berörda material i batteriets närhet för att isolera de berörda batterierna.

Om ett batteri ryker, brinner eller inte svalnar:

• Ta upp batteriet med en spade och lägg det i en hink med vatten. Den kylande effekten minskar den övergripande risken för brand i de battericeller som ännu inte uppnått en kritisk temperatur.
• Låt batteriet ligga i hinken 24 timmar, tills det har svalnar helt.
  Se kapitel Hantering av skadade batterier.

Uppgifter för transport och förvaring

▶ Omgivningstemperatur mellan -17^ och +60^ / 1^ och 140^ .
▶ Förvaringstemperatur mellan -20^ och +40^ / -4^ och 104^ .
Förvara inte batterierna i batteriladdaren. Ta alltid ur batteriet ur laddaren när laddningen är klar.
Förvara batterierna torrt och svalt. En sval förvaring förlänger batteriets livslängd. Förvara aldrig batterierna i direkt solsken, på värmeelement eller bakom glasrutor.
▶ Batterier får inte skickas per post. Vänd dig till ett fraktbolag om du vill skicka intakta batterier.
- Transportera aldrig batterierna liggande löst. Under transport ska batterierna skyddas mot alltför hårda stötar och vibrationer samt hållas isolerade från eventuella ledande material eller andra batterier så att de inte kommer i kontakt med andra batteripoler och orsakar en kortslutning. Observera lokala transportföreskrifter för batterier.

Underhåll och avfallshantering

Håll batteriet rent och fritt från olja och fett. Undvik onödigt damm eller smuts på batteriet. Rengör batteriet med en torr och mjuk pensel eller en ren och torr trasa.
Använd aldrig ett batteri med tilltäppta ventilationsspringor. Rengör ventilationsspringorna försiktigt med en torr och mjuk borste.
- Förhindra att främmande partiklar tränger in.
Låt ingen fukt tränga in i batteriet. Om det trängt in fukt i batteriet ska du hantera det som ett skadat batteri och isolera det i en icke brännbar behållare.

Se kapitel Hantering av skadade batterier.

• Bristfällig avfallshantering kan orsaka hälsorisker på grund av läckande gaser eller vätskor. Kassera batteriet hos din Hilti Store eller vänd dig till närmaste återvinningscentral. Observera lokala transportföreskrifter för skadade batterier.
  ▶ Batterier får inte kastas i hushållssoporna.
  Kassera batterier så att de inte kan hamna i händerna på barn. Täck anslutningarna med ett icke ledande material för att förhindra kortslutningar.

Händtering av resirkulerbare materialer

Ikke kast elektriske apparater eller batterier i husholdningsavfallet

Hilti li-lon-batteri

Hilti Lader

1.3 Symboler på produktet

1.3.1 Generelle symboler

3.3 Dette inngår i leveransen:

3.4.2 Indikering av batteriets tilstand

- Bruk personlig verneutstyr när du skal bekjempe en batteribrann.
