NAVODILA ZA UPORABO CU 4-22 HILTI

• Opozorilo! Pred uporabo izdelka se prepričajte, da ste prebrali in razumeli navodila za uporabo, priložena izdelku, vključno z navodili, varnostnimi in drugimi opozorili, slikami in specifikacijami. Predvsem se seznanite z vsemi navodili, varnostnimi in drugimi opozorili, slikami, specifikacijami, sestavnimi deli in funkcijami. Če tega ne storite, lahko pride do električnega udara, požara in/ali hudih telesnih poškodb. Shranite navodila za uporabo, vključno z vsemi navodili ter varnostnimi in drugimi opozorili, za kasnejšo uporabo.
• Izdelki HILTI so namenjeni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le pooblaščeno in ustrezno usposobljeno osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, će jih nepravilno uporablja nestrokovn osebje in će se uporabljajo v nasprotju z namembnostjo.
• Priložena navodila za uporabo ustrezajo tehničnim standardom v času tiska. Aktualna različica je vedno na voljo na spletu na strani z izdelki Hilti. Odprite povezavo ali poskenirajte kodo QR v teh navodilih z uporabo, ki je označena s simbolom .
• Izdelek predajte drugi osebi le s temi navodili za uporabo.

1.2 Legenda

1.2.1 Opozorila

Opozorila opozarjajo na nevarnosti pri delu z izdelkom. Uporabljajo se naslednje signalne besede:

NEVARNOST

NEVARNOST !

Za neposredno grozečo nevarnost, ki lahko pripelje do težjih telesnih poškodb ali do smrti.

OPOZORILO

OPOZORILO !

- Za morebitno grozečo nevarnost, ki lahko povzroči težke telesne poškodbe ali smrt.

PREVIDNO

PREVIDNO !

Za možno nevarnost, ki lahko pripelje do telesnih poškodb ali materialne škode.

1.2.2 Simboli v navodilih za uporabo

V navodilih za uporabo se pojavljajo naslednji simboli:

Upoštevajte navodila za uporabo

Navodila za uporabo in druge uporabne informacije

Ravnanje z materiali, ki jih je mogoče znova uporabiti

Električnih orodij in akumulatorskih baterij ne odstranjujte s hišnimi odpadki

Hilti Litij-ionska akumulatorska baterija

Hilti Polnilnik

1.2.3 Simboli na slikah

Na slikah so uporabljeni naslednji simboli:

Te številke označujejo slike, ki so na začetku teh navodil za uporabo.

3 Številke na slikah označujejo pomembne korake ali elemente, pomembne za izvedbo korakov. Ti koraki ali elementi so z ustreznimi številkami, npr. (3), označeni tudi v besedilu.

Na sliki Pregled so uporabljene številke položajev, ki se nanašajo na številke v legendi poglavja Pregled izdelka.

Ta znak opozarja, da morate biti pri uporabi izdelka še posebej pozorni.

1.3 Simboli na izdelku

1.3.1 Splošni simboli

Na izdelku se lahko uporabljajo naslednji simboli:

Izdelek podpira tehnologijo NFC, združljivo s platformama iOS in Android.

Brezžično polnjenje

Enosmerni tok

Uporabljena vrsta modelov litij-ionskih akumulatorskih baterij Hilti. Upoštevajte navodila v poglavju Namenska uporaba.

Če je oznaka prisotna na izdelku, je bilo izvedeno testiranje pri ustreznem mestu za izdajo certifikatov glede na veljavne standarde za trg v ZDA in Kanadi.

1.4 Informacije o izdelku

Izdelki so namenieni profesionalnim uporabnikom; uporablja, vzdržuje in servisira jih lahko le pooblaščeno in ustrezno usposobljeno osebje. To osebje je treba dodatno poučiti o nevarnostih, ki se pojavljajo pri delu. Izdelek in njegovi pripomočki so lahko nevarni, će jih nepravilno uporablja nestrokovno osebje in će se uporabljajo v nasprotju z namembnostjo.

Tipska oznaka in serijska številka sta navedeni na tipski ploščici.

- Serijsko številko prepišite v naslednjo preglednico. Podatke o izdelku potrebujete v primeru morebitnih vprašanj za našega zastopnika ali servis.

Informacije o izdelku

Adapter za polnjenje USB CU 4-22
Generacija 01
Serijska št.

1.5 Izjava o skladnosti

Proizvajalec na lastno odgovornost izjavlja, da tukaj opisani izdelek ustreza veljavni zakonodaji in veljavnim standardom.

Tehnična dokumentacija je na voljo tukaj:

2.1 Splošna varnostna navodila

Preberite vsa varnostna opozorila in navodila.

▶ Ne glejte neposredno v osvetlitev (LED) izdelka in ne svetite drugim osebam v obraz. Sicer obstaja nevarnost zaslepitve.
▶ Nevarnost poškodb zaradi padca orodja in/ali pribora. Pred začetkom dela se prepričajte, da sta akumulatorska baterija in nameščen pribor varno pritrjena.
- Za ta izdelek uporabljajte zgolj litij-ionske akumulatorske baterije Hilti iz vrste modelov B 22.
Med napravo in blazinico za brezžično polnjenje ne postavljajte nobenih predmetov. Mednje sodijo zaščitni pokrovi, kovinski predmeti, magnetne kartice, bančne kartice, ključi vrat, kovanci, NFC kartice ali RFID čipi. Motijo brezžično polnjenje in povzročajo pregrevanje ali se poškodujejo. Pred začetkom brezžičnega polnjenja se prepričajte, da med napravo in blazinico ni tujih predmetov.
Pred brezžičnim polnjenjem se prepričajte, da je polnilni adapter USB v vodoravni legi, in ne uporabljajte brezžičnega polnjenja na mestih z močnimi tresljaji.
Da bo brezžično polnjenje delovalo pravilno, napravo previdno položite na blazinico za brezžično polnjenje.
- V zdravstvenih ustanovah in bolnišnicah, kjer je uporaba brezžičnih naprav prepovedana, upoštevajte predpise in izklopite napravo.
- Brezžične naprave lahko motijo medicinske vsadke in druge medicinske pripomočke, kot so srčni spodbujevalniki, polževi vsadki in slušni aparati. Za podrobnosti se obrnite na proizvajalca medicinskega pripomočka. Pri uporabi naprave bodite od medicinskih pripomočkov oddaljeni najmanj 30 cm.
- Izdelek zaščitite pred vlago. Izdelka ne uporabljajte v prašnem, vlažnem ali umazanem okolju, saj lahko to povzroči nepravilno delovanje. A izdelek ne pršite vode.

2.2 Skrbno ravnanje z akumulatorskimi baterijami in njihova uporaba

• Upoštevajte naslednja navodila za varno uporabo litij-ionskih akumulatorskih baterij. Če navodil ne boste upoštevali, lahko pride do draženja kože, težkih korozijskih poškodb, kemičnih opeklin, požarov in/ali eksplozij.
• Akumulatorske baterije uporabljajte samo v tehnično brezhibnem stanju.
  Z akumulatorskimi baterijami ravnajte skrbno, da preprečite poškodbe in izstopanje tekočine, saj lahko to ogrozi vaše zdravje!
  ▶ Na akumulatorskih baterijah ne smete nikoli izvajati sprememb ali z njimi slabo ravnati!
• Akumulatorskih baterij ni dovoljeno razstavljati, stiskati, segrevati na temperaturo nad 80 °C ali sežigati.

HILTI

▶ Ne uporabljajte in polnite akumulatorskih baterij, ki so bile podvržene udarcem ali so kako drugače poškodovane. Redno pregledujte akumulatorske baterije glede znakov poškodb.
- Nikoli ne uporabljajte recikliranih ali popravljenih akumulatorskih baterij.
- Akumulatorske baterije ali električnega orodja z vstavljeno akumulatorsko baterijo ne uporabljajte kot udarno orodje.
- Akumulatorskih baterij nikoli ne izpostavljajte neposredni sončni svetlobi, visoki temperaturi, iskrenju ali odprtemu plamenu. To lahko privede do eksplozij.
Polov baterij se ne dotikajte s prsti, orodji, nakitom ali kakršnimi koli drugimi električno prevodnimi predmeti. Zaradi tega lahko pride do poškodb akumulatorske baterije ter materialne škode in telesnih poškodb.
Akumulatorske baterije zavarujte pred dežjem, vlago in tekočinami. Vdor vlage lahko povzroči kratek stik, električni udar, opekline, požar in eksplozije.
▶ Uporabljajte le električna orodja in polnilnike, ki so namenjeni temu tipu akumulatorskih baterij. Pri tem upoštevajte navodila v ustreznih navodilih za uporabo.
- Akumulatorske baterije ne uporabljajte ali skladiščite v okolici, kjer obstaja nevarnost eksplozij.
Pazite, da na akumulatorski bateriji ne povzročite kratkega stika. Preden akumulatorsko baterijo vstavite v orodje, se prepričajte, da na stikih akumulatorske baterije in v orodju ni tujkov.
Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Akumulatorsko baterijo odložite na vidno in negorljivo mesto na zadostni razdalji stran od gorljivih materialov. Počakajte, da se akumulatorska baterija ohladi. Če je akumulatorska baterija po eni uri še vedno prevroča, da bi jo prijeli, potem je v okvari. Obrnite se na servisno službo Hilti ali preberite dokument „Varnostni napotki in navodila za uporabo za litij-ionske akumulatorske baterije Hilti“.

3 Opis

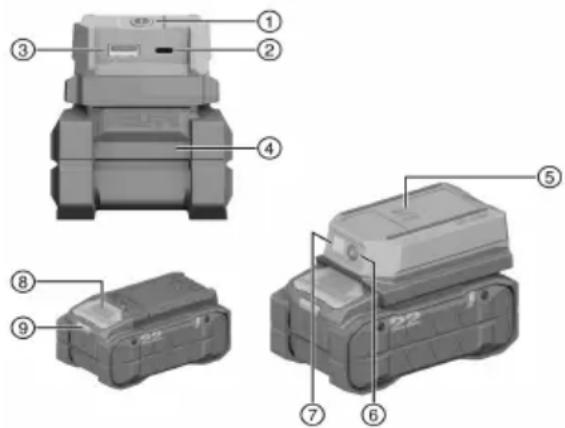

3.1 Pregled izdelka

Opisan izdelek je adapter za polnjenje USB. Namenjen je polnjenju prenosnih telefonov, tablic, slušalk in drugih naprav z vmesnikom USB-A ali USB-C ali brezžičnemu polnjenju ter uporablja litij-ionske akumulatorske baterije Hilti tipa B 22.

- Za ta izdelek uporabljajte le litij-ionske akumulatorske baterije Hilti Nuron iz vrste modelov B 22. Za optimalno zmogljivost Hilti priporoča uporabo akumulatorskih baterij, navedenih v preglednici.

- Za te akumulatorske baterije uporabljajte le polnilnike Hilti iz vrst modelov v tej preglednici.

3.3 Obseg dobave

Adapter za polnjenje USB, navodila za uporabo

Druge sistemske izdelke, ki so dovoljeni za izdelek, najdete v centru Hilti Store ali na spletni strani: www.hilti.group

3.4 Prikaz litij-ionske akumulatorske baterije

Litij-ionske akumulatorske baterije Hilti Nuron lahko prikažejo stanje napolnjenosti, sporočila o napakah in stanje akumulatorske baterije.

3.4.1 Prikazi za stanje napolnjenosti in sporočila o napakah

OPOZORILO

Nevarnost poškodb zaradi padajoče akumulatorske baterije!

▶ Ko je akumulatorska baterija vstavljena in po pritisku tipke za sprostitev se prepričajte, da ste akumulatorsko baterijo znova pravilno vstavili v uporabljen izdelek.

Za dostop do enega od naslednjih prikazov na kratko pritisnite na tipko za sprostitev akumulatorske baterije Stanje napolnjenosti ter morebitne motnje so trajno prikazane, dokler je priključen izdelek vklopljen.

Stanje Pomen
Štiri (4) LED-diode neprekinjeno svetijo zeleno Stanje napolnjenosti: 100 % do 71 %
Tri (3) LED-diode neprekinjeno svetijo zeleno Stanje napolnjenosti: 70 % do 51 %
Dve (2) LED-diodi neprekinjeno svetita zeleno Stanje napolnjenosti: 50 % do 26 %
Ena (1) LED-dioda neprekinjeno sveti zeleno Stanje napolnjenosti: 25 % do 10 %
Ena (1) LED-dioda počasi utripa zeleno Stanje napolnjenosti: < 10 %
Ena (1) LED-dioda hitro utripa zeleno Litij-ionska akumulatorska baterija je popolnoma prazna. Napolnite akumulatorsko baterijo. Če LED-dioda po polnjenju akumulatorske baterije še vedno hitro utripa, se obrnite na servisno službo Hilti.
Ena (1) LED-dioda hitro utripa rumeno	Litij-ionska akumulatorska baterija in z njo povezan izdelek sta preobremenjena, prevroča ali prehladna oz. je prisotna druga napaka. Poskrbite, da bo temperatura izdelka in akumulatorske baterije ustrezala priporočeni delovni temperaturi in izdelka med uporabo ne preobremenjujte. Če sporočilo ne izgine, se obrnite na servisno službo Hilti.
Ena (1) LED-dioda sveti rumeno	Litij-ionska akumulatorska baterija in povezan izdelek nista združljiva. Obrnite se na servisno službo Hilti.
Ena (1) LED-dioda hitro utripa rdeče	Litij-ionska akumulatorska baterija je zaklenjena in je ne morete uporabiti. Obrnite se na servisno službo Hilti.

3.4.2 Prikazi stanja akumulatorske baterije

Za priklic stanja akumulatorske baterije držite tipko za sprostitev za več kot tri sekunde. Sistem ne prepozr morebitnega napačnega delovanja baterije zaradi nepravilne uporabe, npr. padca, vbodov, zunanjih toplotnih poškodb itd.

Stanje Pomen
Vse LED-diode zasvetijo ena za drugo in nato ena (1) LED-dioda neprekinjeno zeleno.	Aktimulatorsko baterijo lahko še vedno uporabljate.
Vse LED-diode zasvetijo ena za drugo in nato pa ena (1) LED-dioda hitro rumeno.	Udičitavanje stanja akumulatorske baterije se ni moglo zaključiti. Ponovite postopek ali pa se obrnite na servisno službo Hilti.
Vse LED-diode zasvetijo ena za drugo in nato ena (1) LED-dioda neprekinjeno rdeče.	sšeti lahko priključen izdelek še naprej uporabljate, je preostanek zmogljivosti akumulatorske baterije pod 50 %.Če priključenega izdelka ni mogoče več uporabljati, je akumulatorska baterija na koncu življenjske dobe in jo morate zamenjati. Obrnite se na servisno službo Hilti.

4 Tehnični podatki

4.1 Informacije o izdelku

Nazivna napetost		21,6 V
Teža v skladu z EPTA Procedure 01 brez akumulatorske baterija		860 g(9,17 oz)
Izhodna moč (enojna) USB-A		5V/3A, 9V/2A, 12V/1.5A (≤18 W)
	USB-C	5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A (≤65 W)
	Brezžično	≤10 W
Izhodna moč (skupna) USB-A + USB-C + brezžič-no		≤ 93 W
Temperatura skladiščenja		-20 °C ... 60 °C(-4,0 °F ... 140,0 °F)
Temperatura okolice med delovanjem		-17 °C ... 40 °C(1,4 °F ... 104,0 °F)

4.2 Lastnosti brezžičnega delovanja

Frekvenca brezžičnega prenosa energije	115 kHz ... 148 kHz
Največja moč magnetnega polja	5.2 dBuA/m (@10m)

4.3 Akumulatorska baterija

Delovna napetost akumulatorske baterije	21,6 V
Teža akumulatorske baterije	Glejte poglavje „Namenska upo-raba“
Temperatura okolice med delovanjem	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)
Temperatura skladiščenja	-20 °C ... 40 °C(-4,0 °F ... 104,0 °F)
Temperatura akumulatorske baterije ob začetku polnjenja	-10 °C ... 45 °C(14,0 °F ... 113,0 °F)

5 Priprava dela

OPOZORILO

Nevarnost poškodb zaradi nenamernega vklopa!

Pred nastavljanjem izdelka, menjavo delov ali preden orodje odložite, odstranite akumulatorsko baterijo.

Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

5.1 Polnjenje akumulatorske baterije

1. Pred polnjenjem preberite navodila za uporabo polnilnika.
2. Pazite na to, da so stiki akumulatorske baterije in polnilnika čisti in suhi.
3. Akumulatorsko baterijo polnite samo z odobrenim polnilnikom. → stran 244

5.2 Vstavljanje akumulatorske baterije

OPOZORILO

Nevarnost poškodb zaradi kratkega stika ali izpadle akumulatorske baterije!

▶ Preden vstavite akumulatorsko baterijo v orodje, se prepričajte, da na stikih akumulatorske baterije in orodja ni tujkov.
▶ Vedno poskrbite, da se akumulatorska baterija pravilno zaskoči.

1. Akumulatorsko baterijo pred prvo uporabo napolnite do konca.
2. Potisnite akumulatorsko baterijo v izdelek, da se slišno zaskoči.
3. Preverite, ali je akumulatorska baterija pravilno in varno nameščena v orodju.

5.3 Odstranjevanje akumulatorske baterije

1. Pritisnite gumb za sprostitev akumulatorske baterije.
2. Odstranite akumulatorsko baterijo iz izdelka.

6 Uporaba

Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku.

6.1 Vklop/izklop

1. Za vklop izdelka na kratko pritisnite tipko za vklop/izklop ali tipko za vklop/izklop LED lučke.
2. Za izklop izdelka držite gumb za vklop/izklop 1,5 sekunde.

Izdelek se po 5 minutah brez uporabe samodejno izklopi.

6.2 Polnjenje naprave prek USB vmesnika

▶ Povežite polnilni kabel naprave z vmesnikom adapterja za polnjenje USB.

V hladnem in suhem vremenu se lahko sproži funkcija zaščite pred elektrostaticnim nabojem (ESD) in izklopi izdelek. Odstranite akumulatorsko baterijo in jo spet vstavite, da znova zagotovite normalno delovanje.

6.3 Brezžično polnjenje naprave

- Napravo namestite na sredino blazinice za brezžično polnjenje. Preverite napolnjenost naprave.

Izdelek ima notranje upravljanje temperature in dinamično prilagaja izhodno moč temperaturi okolice.

Brezžično polnjenje se samodejno ustavi po 5 minutah, će ni zaznana brezžična naprava. Če želite znova aktivirati funkcijo brezžičnega polnjenja, na kratko pritisnite tipko za vklop/izklop ali tipko za vklop/izklop LED lučke.

6.4 Vklop in izklop LED lučke

- Pritisnite tipko za vklop/izklop LED lučke, da vklopite LED lučko. Za izklop LED lučke znova pritisnite gumb za vklop/izklop LED lučke.

7 Nega in vzdrževanje

OPOZORILO

Nevarnost poškodb, kadar je nameščena akumulatorska baterija!

Pred servisnimi in vzdrževalnimi deli vedno odstranite akumulatorsko baterijo!

Nega izdelka

• Previdno odstranite sprijeto umazanijo.
• Morebitne prezračevalne reže previdno očistite s suho in mehko ščetko.

HILTI

• Ohišje čistite le z rahlo vlažno krpo. Ne uporabljajte sredstev za nego, ki vsebujejo silikon, saj lahko poškodujejo plastične dele.
• Za čiščenje kontaktov izdelka uporabite čisto in suho krpo.

Nega litij-ionskih akumulatorskih baterij

• Nikoli ne uporabite akumulatorske baterije z zamašenimi prezračevalnimi režami. Prezračevalne reže previdno očistite s suho in mehko ščetko.
• Poskrbite, da akumulatorska baterija ne bo prekomerno izpostavljena prahu ali umazaniji. Akumulatorske baterije nikoli ne izpostavljajte visoki vlagi (npr. s potapljanjem v vodo ali puščanjem na dežju). Če je akumulatorska baterija premočena, ravnajte z njo kot s poškodovano akumulatorsko baterijo. Izolirajte jo v negorljivi posodi in se obrnite na servisno službo Hilti.
• Akumulatorska baterija ne sme priti v stik z oljem in maščobo iz drugih virov. Ne dovolite, da se na akumulatorski bateriji nabira prah ali umazanija. Akumulatorsko baterijo očistite s suho, mehko ščetko ali čisto, suho krpo. Ne uporabljajte sredstev za nego, ki vsebujejo silikon, saj lahko poškodujejo plastične dele.
  Ne dotikajte se kontaktov akumulatorske baterije in ne odstranjujte tovarniško nameščenega sloja maščobe s kontaktov.
• Ohišje čistite le z rahlo vlažno krpo. Ne uporabljajte sredstev za nego, ki vsebujejo silikon, saj lahko poškodujejo plastične dele.

Vzdrževanje

OPOZORILO

Nevarnost zaradi električnega udara! Nepravilna popravila na električnih delih lahko povzročijo težke poškodbe in opekline.

Električne komponente smejo popravljati samo strokovnjaki električarji.

• Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno.
• Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj nemudoma popravijo pri servisni službi Hilti.
• Po končani negi in vzdrževanju namestite vse zaščitne priprave in preverite, ali delujejo brezhibno.

Da zagotovite varnost pri delu, uporabljajte le originalne nadomestne dele, potrošni material in pribor. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora Hilti najdete v vašem centru Hilti Store ali na spletni strani: www.hilti.group

8 Prevažanje in skladiščenje

Prevažanje električnih orodij in akumulatorskih baterij

PREVIDNO

Nenameren vklop med transportom!

• Izdelke vedno transportirajte brez nameščene akumulatorske baterije!
• Odstranite akumulatorsko baterijo/akumulatorske baterije.
• Akumulatorskih baterij nikoli ne prevažajte nezaščitenih med drugimi predmeti. Med prevozom je treba baterije zaščititi pred močnimi udarci in tresljaji ter jih izolirati od prevodnih materialov ali drugih baterij, da ne pridejo v stik z drugimi baterijskimi priključki in ne povzročijo kratkega stika. Upoštevajte nacionalne predpise za prevažanje akumulatorskih baterij.
• Akumulatorskih baterij ne smete pošiljati po pošti. Če želite pošiljati nepoškodovane akumulatorske baterije, se obrnite na dostavno podjetje.
  Pred vsako uporabo ter pred in po daljšem transportu preglejte, ali sta izdelek in akumulatorska baterija poškodovana.

Skladiščenje električnih orodij in akumulatorskih baterij

OPOZORILO

Nenamerna poškodba zaradi poškodovanih akumulatorskih baterij oz. akumulatorskih baterij, iz katerih se izteka tekočina. !

- Izdelke vedno shranjujte brez nameščene akumulatorske baterije!

• Izdelek in akumulatorske baterije hranite na hladnem in suhem mestu. Upoštevajte mejne vrednosti temperature, ki so navedene v tehničnih podatkih.

• Akumulatorskih baterij ne shranjujte v polnilniku. Po polnjenju vedno odstranite akumulatorsko baterijo s polnilnika.

• Akumulatorskih baterij ne puščajte na soncu, na toplotnih virih ali za steklom.

• Izdelek in akumulatorske baterije skladiščite izven dosega otrok ter nepooblaščenih oseb.
  Pred vsako uporabo ter pred in po daljšem transportu preglejte, ali sta izdelek in akumulatorska baterija poškodovana.

9 Pomoč pri motnjah

Pri vseh motnjah upoštevajte prikaz stanja akumulatorske baterije. Glejte poglavje Prikazi litij-ionske akumulatorske baterije → stran 244.

V primeru motenj, ki niso navedene v tej preglednici oziroma jih sami ne znate odpraviti, se obrnite na na servis Hilti.

Motnja Možen vzrok Rešitev
Izdelek ne deluje. Akumulatorska baterija ni povsem vstavljena.	► Vstavite akumulatorsko baterijo tako, da se slišno zaskoči.
	Akumulatorska baterija je skoraj prazna.	► Napolnite akumulatorsko baterijo.
	Izdelek se po 5 minutah brez upo rabe samodejno izklopi.	► Za vklop izdelka na kratko pritisnite tipko za vklop/izklop ali tipko za vklop/izklop LED lučke.
Naprave ni mogoče polniti brežično.	Naprava ni pravilno nameščena na blazinico za brežično polnjenje.	► Tuljavo naprave poravnajte s simbolom za brežično polnjenje na izdelku.
	Brezžično polnjenje se samodejno ustavi po 5 minutah, će ni zaznana brežična naprava.	► Če želite znova aktivirati funkcijo brežičnega polnjenja, na kratko pritisnite tipko za vklop/izklop ali tipko za vklop/izklop LED lučke.
Akumulatorska baterija se prazni hitreje kot običajno.	Zelo nizka temperatura okolice.	► Pustite, da se akumulatorska baterija počasi segreje na sobno temperaturo.
Akumulatorska baterija se pri namestitvi ne zaskoči slišno.	Zaskočni mehanizem na akumulatorski bateriji je umazan.	► Očistite zaskočni mehanizem in akumulatorsko baterijo znova namestite v delovni položaj.
Močno segrevanje izdelka ali akumulatorske baterije.	Električna napaka.	► Izdelek takoj izključite, odstra-nite akumulatorsko baterijo in jo opazujte, počakajte, da se ohladi, ter se obrnite na servis Hilti.
Izhodna moč izdelka je ome jena.	-Pri visokih temperaturah se hitrost polnjenja zmanjša, moč pa je ome-jena.	► Počakajte, da se izdelek ohlad na sobno temperaturo.

10 Odstranjevanje

OPOZÓRILO

Nevarnost poškodb zaradi nepravilnega odstranjevanja! Nevarnost za zdravje zaradi izstopajočih plinov ali tekočin.

▶ Poškodovanih akumulatorskih baterij ne pošiljajte!
- Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik.
- Akumulatorske baterije shranjujte zunaj dosega otrok.
Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranjevanje odpadkov.

Naprave Hilti so pretežno izdelane iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vaše odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.

Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki!

11 Proizvajalčeva garancija

▶ V primeru vprašanj o garancijskih pogojih se obrnite na lokalnega partnerja Hilti.

12 Izjave

12.1 Opozorila FCC (velja v ZDA)

Preizkusi so pokazali, da naprava deluje znotraj mejnih vrednosti, ki so opredeljene v poglavju 15 določil FCC za digitalne naprave razreda B. Te mejne vrednosti predvidevajo zadostno zaščito pred motečim sevanjem pri uporabi v naseljenih področjih. Tovrstni aparati proizvajajo in uporabljajo visoke frekvence in lahko slednje tudi oddajajo. Zato lahko ob neupoštevanju navodil za namestitev in uporabo povzročijo motnje radijskega sprejema.

Ne moremo pa jamčiti, da pri določenih namestitvah aparat ne bo povzročal motenj. Če ta naprava povzroča motnje pri radijskem in televizijskem sprejemu, kar se lahko ugotovi s ponavljajočim vklapljanjem in izklapljanjem naprave, mora uporabnik odpraviti motnje z naslednjimi ukrepi:

• Preusmerite ali premaknite sprejemno anteno.
• Povečajte razdaljo med napravo in sprejemnikom.
• Priključite napravo v vtičnico na drugem tokokrogu, kot je priključen sprejemnik.
• Posvetujte se s svojim prodajalcem ali izkušenim radioTV tehnikom.

Izdelek je bil izdelan v skladu s 15. členom določil FCC. Za zagon morata biti izpolnjena naslednja pogoja:

- Naprava ne povzroča škodljivih motenj.

- Naprava mora biti odporna na vsa sevanja - tudi na sevanja, ki povzročajo nezaželene operacije.

Spremembe ali modifikacije, ki jih družba Hilti ni izrecno odobrila kot dovoljene, lahko razveljavijo uporabnikovo dovoljenje za uporabo naprave.

12.2 Opozorila IC (velja v Kanadi)

Ta naprava vsebuje oddajnike/sprejemnike, za katere ni potrebna posebna licenca v skladu s standardi RSS urada Innovation, Science and Economic Development Canada. Za uporabo naprave mora biti izpolnjena naslednja pogoja:

• Naprava ne povzroča motenj.
• Naprava mora biti odporna na vsa sevanja – tudi na sevanja, ki povzročajo nezaželene operacije naprave.

12.3 Izjava o izpostavljenosti sevanju (velja v ZDA)

Ta naprava je skladna z mejnimi vrednostmi izpostavljenosti sevanju FCC, določenimi za nenadzorovano okolje. Pri nameščanju in uporabi naprave poskrbite, da bo razdalja med polnilnikom in vašim telesom več kot 20 cm.

12.4 Izjava o izpostavljenosti sevanju (velja v Kanadi)

Ta izdelek je skladen z mejnimi vrednostmi izpostavljenosti sevanju IC, določenimi za nenadzorovano okolje. Pri nameščanju in uporabi naprave poskrbite, da bo razdalja med oddajnikom in vašim telesom najmanj 10 cm.

12.5 Izjava o izpostavljenosti sevanju (velja v EU)

Ta naprava je bila preizkušena za delovanje v nenadzorovanem okolju. Za upoštevanje omejitev obremenitve RF mora biti razdalja med telesom uporabnika in izdelkom najmanj 20 cm.

China RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi)

Ta preglednica velja za kitajsko tržišče.

Tajvan RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi)

限用物質含有情況標示聲明書

Ta preglednica velja za tržišče Tajvan.

14 Litij-ionske akumulatorske baterije Hilti

Varnostni napotki in navodila za uporabo

V tej dokumentaciji se pojem akumulatorska baterija uporablja za polnilne litij-ionske akumulatorske baterije, v katerih je združenih več litij-ionskih celic. Lahko jih uporabljate samo z električnimi orodji Hilti, katerim so tudi namenjene. Uporabljajte samo originalne akumulatorske baterije Hilti!

Opis

Akumulatorske baterije Hilti so opremljene s sistemi za upravljanje in zaščito celic.

Akumulatorske baterije so izdelane iz celic, ki vsebujejo litij-ionske materiale za shranjevanje energije, ki omogočajo visoko specifično gostoto energije. Litij-ionske akumulatorske baterije imajo majhen spominski učinek, vendar so zelo občutljive na zunanje vplive, prekomerno izpraznitev ali previsoke temperature.

Izdelke, ki so odobreni za akumulatorske baterije Hilti, najdete v centru Hilti Store ali na spletni strani: www.hilti.group

Varnost

▶ Upoštevajte naslednja navodila za varno uporabo litij-ionskih akumulatorskih baterij. Če navodil ne boste upoštevali, lahko pride do draženja kože, težkih korozijskih poškodb, kemičnih opeklin, požarov in/ali eksplozij.
Z akumulatorskimi baterijami ravnajte skrbno, da preprečite poškodbe in izstopanje tekočine, saj lahko to ogrozi vaše zdravje!
▶ Na akumulatorskih baterijah ne smete nikoli izvajati sprememb ali z njimi slabo ravnati!
- Akumulatorskih baterij ni dovoljeno razstavljati, stiskati, segrevati na temperaturo nad 80 °C ali sežigati.
▶ Ne uporabljajte in polnite akumulatorskih baterij, ki so bile podvržene udarcem ali so kako drugače poškodovane. Redno pregledujte akumulatorske baterije glede znakov poškodb.
- Nikoli ne uporabljajte recikliranih ali popravljenih akumulatorskih baterij.
- Akumulatorske baterije ali električnega orodja z vstavljeno akumulatorsko baterijo ne uporabljajte kot udarno orodje.
- Akumulatorskih baterij nikoli ne izpostavljajte neposredni sončni svetlobi, visoki temperaturi, iskrenju ali odprtemu plamenu. To lahko privede do eksplozij.
Polov baterij se ne dotikajte s prsti, orodji, nakitom ali kakršnimi koli drugimi električno prevodnimi predmeti. Zaradi tega lahko pride do poškodb akumulatorske baterije ter materialne škode in telesnih poškodb.
Akumulatorske baterije zavarujte pred dežjem, vlago in tekočinami. Vdor vlage lahko povzroči kratek stik, električni udar, opekline, požar in eksplozije.
▶ Uporabljajte le električna orodja in polnilnike, ki so namenjeni temu tipu akumulatorskih baterij. Pri tem upoštevajte navodila v ustreznih navodilih za uporabo.
- Akumulatorske baterije ne uporabljajte ali skladiščite v okolici, kjer obstaja nevarnost eksplozij.
Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Akumulatorsko baterijo odložite na vidno in negorljivo mesto na zadostni razdalji stran od gorljivih materialov. Počakajte, da se akumulatorska baterija ohladi. Če je akumulatorska baterija po eni uri še vedno prevroča, da bi jo prijel potem je v okvari. Ravnajte v skladu z navodili, ki so navedena v poglavju Ukrepi v primeru gorenja akumulatorske baterije.

Če je vaša akumulatorska baterija poškodovana, se obrnite izključno na servis Hilti.
▶ Ne uporabljajte akumulatorskih baterij, iz katerih izteka tekočina.
Če iz njih izteka tekočina, preprečite neposreden stik tekočine z očmi in/ali kožo. Pri ravnanju s tekočino iz akumulatorskih baterij vedno uporabljajte zaščitne rokavice in zaščito za oči.
- Za odstranjevanje iztečene baterijske tekočine uporabite za to odobreno kemično čistilno sredstvo. Upoštevajte krajevne predpise za odstranjevanje tekočine iz akumulatorskih baterij.
- Akumulatorsko baterijo v okvari položite v negorljivo posodo in jo pokrijte s suhim peskom, krednim prahom (CaCO3) ali silikatom (vermikulit). Nato neprodušno zaprite pokrov in posode ne shranjujte v bližini vnetljivih plinov, tekočin ali predmetov.
Posodo oddajte v vašem centru Hilti Store ali se obrnite na pristojno podjetje za odstranjevanje odpadkov. Upoštevajte krajevne predpise o transportu poškodovanih akumulatorskih baterij!

Kako postopati v primeru nedelujočih akumulatorskih baterij

Pazite na nenormalno vedenje akumulatorskih baterij, kot so nepravilno polnjenje ali neobičajno dolgo polnjenje, občutno manjša zmogljivost, nenavadno delovanje LED-diod ali iztekanje tekočine. To so indikatorji, ki lahko opozarjajo na notranjo napako.
Če sumite, da ima akumulatorska baterija notranjo napako, se obrnite na servis Hilti.
Če akumulatorska baterija ne deluje več, je ni mogoče več napolniti ali pa iz nje izteka tekočina, jo morate zavreči. Glejte poglavje Vzdrževanje in ravnanje z odpadnim materialom.

Ukrepi v primeru gorenja akumulatorske baterije

OPOZORILO

Nevarnost zaradi vnetja akumulatorske baterije! Iz goreče akumulatorske baterije se lahko iztekajo nevarne in eksplozivne tekočine in hlapi, ki lahko povzročijo korozijske poškodbe, opekline ali eksplozije.

- Ko izvajate ukrepe za gašenje goreče akumulatorske baterije, nosite svojo osebno zaščitno opremo.

▶ Poskrbite za primerno prezračevanje, da lahko iz prostora uidejo nevarni in eksplozivni hlapi.
Ob izrazitejšem dimljenju prostor takoj zapustite.
▶ V primeru draženja dihalnih poti se posvetujte z zdravnikom.

HILTI

▶ Preden začnete z gašenjem, pokličite gasilce.
Goreče akumulatorske baterije gasite samo z vodo z največje možne razdalje. Gasilni aparati s prahom in požarne odeje pri litij-ionskih akumulatorskih baterijah niso učinkovite. Požari v okolici se lahko pogasijo z običajnimi gasilnimi sredstvi.
▶ Ne poskušajte premikati večjih količin gorečih baterij. Neprizadete materiale odstranite iz bližnje okolice in s tem izolirajte prizadete akumulatorske baterije.

Če se akumulatorska baterija ne ohladi, iz nje izstopa dim ali se vname:

Akumulatorsko baterijo dvignite z lopato in jo odvrzite v vedro z vodo. Hladilni učinek preprečuje širjenje požara na akumulatorske celice, ki še niso dosegle kritične temperature vžiga.
- Akumulatorsko baterijo vsaj 24 ur pustite v vedru, da se povsem ohladi.
▶ Glejte poglavje Ravnanje v primeru poškodovanih akumulatorskih baterij.

Navodila za transport in shranjevanje

▶ Temperatura okolice med -17 °C in +60 °C/1 °F in 140 °F.
▶ Temperatura shranjevanja med -20 °C in +40 °C/-4 °F in 104 °F.
- Akumulatorskih baterij ne shranjujte v polnilniku. Po polnjenju vedno odstranite akumulatorsko baterijo s polnilnika.
- Akumulatorske baterije shranjujte na hladnem in suhem mestu. Shranjevanje akumulatorske baterije na hladnem podaljša njen čas delovanja. Akumulatorskih baterij ne puščajte na soncu, na ogrevalnih telesih ali za steklom.
- Akumulatorskih baterij ne smete pošiljati po pošti. Če želite pošiljati nepoškodovane akumulatorske baterije, se obrnite na dostavno podjetje.
- Akumulatorskih baterij nikoli ne prevažajte nezaščitenih med drugimi predmeti. Med transportom morajo biti akumulatorske baterije zaščitene pred udarci in vibracijami ter izolirane od kakršnih koli prevodnih materialov in drugih akumulatorskih baterij, tako da ne morejo priti v stik z drugimi poli baterij, kar lahko prive de do kratkega stika. Upoštevajte nacionalne predpise za transport akumulatorskih baterij.

Vzdrževanje in odstranjevanje

• Akumulatorska baterija mora biti vedno čista in nemastna. Preprečite nepotreben prah ali umazanijo na akumulatorski bateriji. Akumulatorsko baterijo očistite s suhim mehkim čopičem ali čisto, suho krpo.
• Akumulatorske baterije ne uporabljajte, će ima zamašene prezračevalne reže. Prezračevalne reže previdno očistite s suho in mehko ščetko.
• Izogibajte se vdoru tujkov v notranjost.
  V akumulatorsko baterijo ne sme vstopiti vlaga. Če je v akumulatorsko baterijo vstopila vlaga, ravnajte z njim kot s poškodovano akumulatorsko baterijo in ga izolirajte v negorljivi posodi.

▶ Glejte poglavje Ravnanje v primeru poškodovanih akumulatorskih baterij.

Zaradi nepravilnega odstranjevanja lahko pride do ogrožanja zdravja zaradi plinov ali iztekajoče tekočine. Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranjevanje odpadkov. Upoštevajte krajevne predpise o transportu poškodovanih akumulatorskih baterij!
- Akumulatorskih baterij ne odstranjujte s hišnimi odpadki.
- Akumulatorske baterije shranjujte zunaj dosega otrok. Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik.

Originalne upute za uporabu

1 Podaci o uputi za uporabu

1.1 Uz ove upute za uporabu

4.2 Karakteristike bežične veze

Frekvencija bežičnog prenosa energije	115 kHz ... 148 kHz
Maksimalna snaga magnetnog polja	5.2 dBuA/m (@10m)

4.3 Akumulatorska baterija

Radni napon akumulatorske baterije	21,6 V
Težina akumulatorske baterije	Pogledajte poglavlje „Namenska upotreba“
Temperatura okoline tokom rada	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)
Temperatura skladištenja	-20 °C ... 40 °C(-4,0 °F ... 104,0 °F)
Temperatura akumulatorske baterije na početku punjenja	-10 °C ... 45 °C(14,0 °F ... 113,0 °F)

5 Priprema za rad

UPOZÖRENJE

Opasnost od povrede nesmotrenim pokretanjem!

- Izvadite akumulatorsku bateriju iz uređaja pre podešavanja uređaja, zamene delova pribora ili odlaganja proizvoda.
