POWX0331 - Piła PowerPlus - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI POWX0331 PowerPlus

5.4 Używanie i konserwacja elektronarzędzia ............................................................. 4

7.1.3 Ustawianie elektronicznej kontroli prędkości ....................................................... 6

7.5 Przełącznik zmiany kierunku przepływu powietrza (ryc. 4) .................................. 6

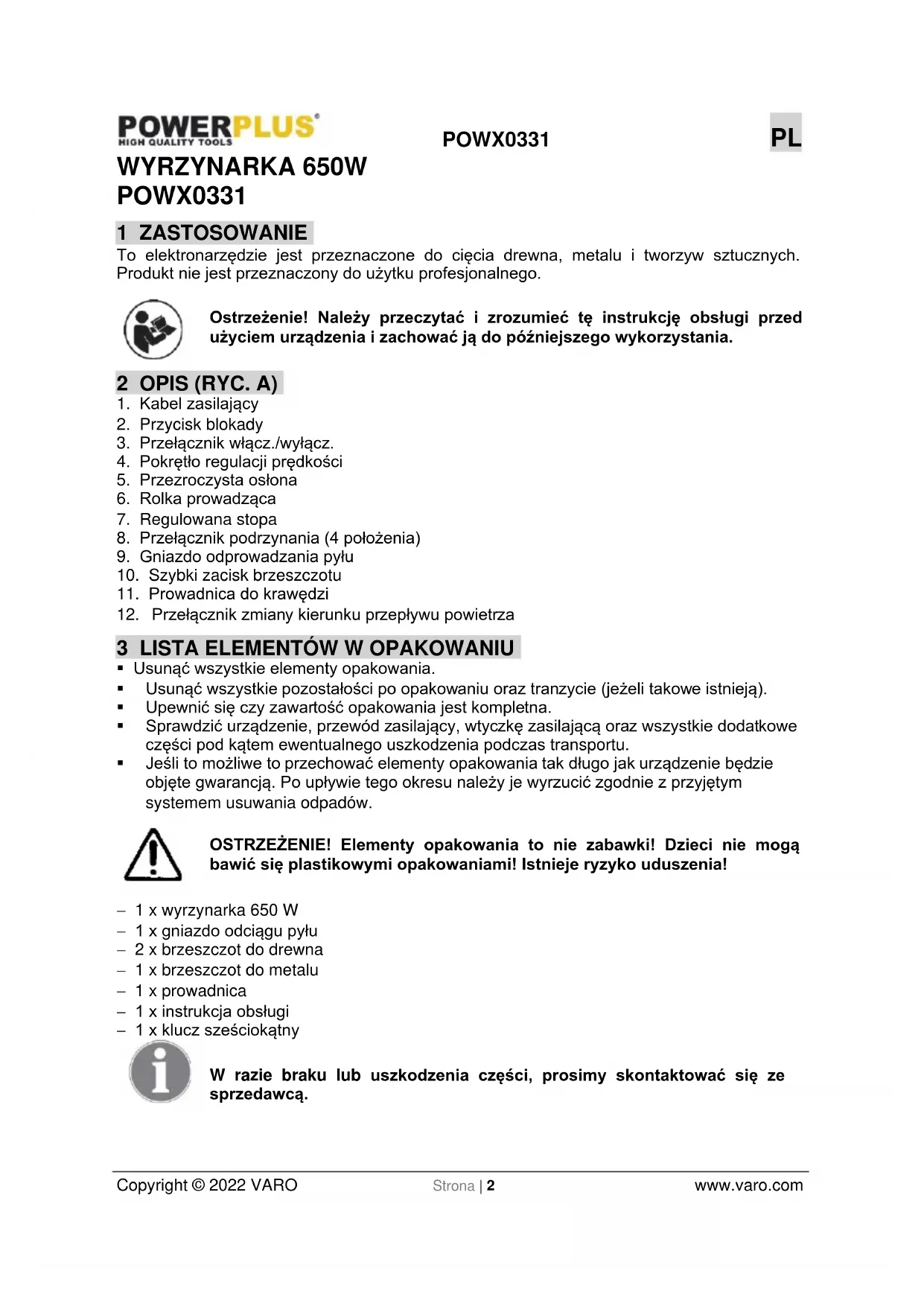

Copyright © 2022 VARO Strona | 2 www.varo.com WYRZYNARKA 650W POWX0331 1 ZASTOSOWANIE To elektronarzędzie jest przeznaczone do cięcia drewna, metalu i tworzyw sztucznych. Produkt nie jest przeznaczony do użytku profesjonalnego. Ostrzeżenie! Należy przeczytać i zrozumieć tę instrukcję obsługi przed użyciem urządzenia i zachować ją do późniejszego wykorzystania. 2 OPIS (RYC. A)

3. Przełącznik włącz./wyłącz.

4. Pokrętło regulacji prędkości

5. Przezroczysta osłona

8. Przełącznik podrzynania (4 położenia)

9. Gniazdo odprowadzania pyłu

10. Szybki zacisk brzeszczotu

11. Prowadnica do krawędzi

12. Przełącznik zmiany kierunku przepływu powietrza

3 LISTA ELEMENTÓW W OPAKOWANIU

• Usunąć wszystkie elementy opakowania.

• Usunąć wszystkie pozostałości po opakowaniu oraz tranzycie (jeżeli takowe istnieją).

• Upewnić się czy zawartość opakowania jest kompletna.

• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części pod kątem ewentualnego uszkodzenia podczas transportu.

• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów. OSTRZEŻENIE! Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Istnieje ryzyko uduszenia! − 1 x wyrzynarka 650 W − 1 x gniazdo odciągu pyłu − 2 x brzeszczot do drewna − 1 x brzeszczot do metalu − 1 x prowadnica − 1 x instrukcja obsługi − 1 x klucz sześciokątny W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.POWX0331 PL Copyright © 2022 VARO Strona | 3 www.varo.com 4 SYMBOLE W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Stosować środki ochrony wzroku.

Przed użyciem przeczytać podręcznik.

Nosić rękawice ochronne.

Zgodnie z zasadniczymi wymogami dyrektyw(y) europejskich/ej.

Klasa II - urządzenie z podwójną izolacją; nie ma potrzeby stosowania przewodu uziemienia. 5 OGÓLNE PRZEPISY Z ZAKRESU BEZPIECZEŃSTWA I

ZAPOBIEGANIA NIESZCZĘŚLIWYM WYPADKOM

Ostrzeżenie! Należy przeczytać wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Ich nieprzestrzeganie może spowodować porażenie elektryczne, pożar i/lub poważne obrażenia ciała. Należy zachować wszystkie ostrzeżenia i instrukcje do późniejszego wykorzystania. Termin „elektronarzędzie” stosowany w ostrzeżeniach oznacza elektronarzędzie przewodowe zasilane z sieci lub elektronarzędzie bezprzewodowe zasilane akumulatorowo.

• Miejsce pracy należy utrzymywać w czystości oraz przy dobrym oświetleniu. Zagracone i źle oświetlone miejsca mogą być przyczyną wypadków.

• Nie wolno korzystać z urządzenia w rejonie ulatniania się niebezpiecznych oparów, takich jak łatwopalne substancje, gazy lub pył. Urządzenia elektryczne mogą wytworzyć iskrę, która może doprowadzić do eksplozji lub zapalenia się pyłów lub oparów.

• Nie wolno dopuszczać dzieci ani innych osób postronnych w rejon pracy elektronarzędzia. Dekoncentracja może prowadzić do utraty kontroli.

5.2 Bezpieczeństwo elektryczne

Zawsze należy sprawdzić, czy napięcie prądu zasilającego jest zgodne z napięciem podanym na tabliczce znamionowej.

• Wtyczki elektronarzędzi muszą być dopasowane do gniazd elektrycznych. Nie wolno w żaden sposób modyfikować wtyczek. Nie stosować jakichkolwiek rozgałęziaczy z uziemieniem. Niemodyfikowane wtyczki i dopasowane gniazda zmniejszają ryzyko porażenia prądem.

• Należy unikać kontaktu z uziemionymi powierzchniami, takimi jak rury metalowe, grzejniki, paleniska czy lodówki. Kontakt z takimi powierzchniami oznacza zwiększone ryzyko porażenia prądem.

• Nie wolno wystawiać elektronarzędzi na deszcz i wilgoć. Woda wnikająca do elektronarzędzia oznacza zwiększone ryzyko porażenia prądem.

• Nie obciążać przewodu. Przewodu nie wolno używać do przenoszenia, pociągania lub odłączania elektronarzędzia od zasilania. Przewód należy trzymać z dala od gorąca, oleju, ostrych krawędzi i poruszających się części. Uszkodzone lub zaplątane przewody zwiększają ryzyko porażenia prądem.

• Podczas obsługi elektronarzędzia poza pomieszczeniami należy używać przedłużaczy przeznaczonych do używania na zewnątrz. Użycie przewodu przeznaczonego do stosowania poza pomieszczeniami zmniejsza ryzyko porażenia prądem.POWX0331 PL Copyright © 2022 VARO Strona | 4 www.varo.com

• Jeśli nie można uniknąć obsługi elektronarzędzia w wilgotnym środowisku, należy skorzystać ze źródła zasilania chronionego wyłącznikiem różnicowoprądowym (RCD). Zastosowanie RCD zmniejsza ryzyko porażenia prądem.

5.3 Bezpieczeństwo osób

• Należy zachować ostrożność, uważać na wykonywane ruchy oraz sytuację dookoła podczas korzystania z urządzenia. Nie używać elektronarzędzia, jeśli odczuwa się przemęczenie, ani pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas używania elektronarzędzia może doprowadzić do poważnego urazu.

• Korzystać z urządzeń ochronnych. Zawsze należy używać środków ochrony wzroku. Stosować takie przedmioty jak maska przeciwpyłowa, obuwie antypoślizgowe, twarde nakrycie głowy, lub nauszniki przeciwhałasowe, kiedy tylko będzie wymagała tego sytuacja, a zmniejszy się ryzyko odniesienia osobistych obrażeń.

• Unikać przypadkowego uruchomienia. Przed włożeniem wtyczki do kontaktu upewnić się, że włącznik jest w położeniu „OFF" (wyłączone). Przenoszenie elektronarzędzia z palcem na włączniku, a także wkładanie do gniazdka wtyczki elektronarzędzia z włącznikiem w położeniu „ON” (włączone) może doprowadzić do wypadku.

• Usunąć wszelkie klucze przed uruchomieniem urządzenia. Klin nastawczy lub klucz przymocowany do ruchomej części elektronarzędzia może być przyczyną obrażeń ciała.

• Nie wolno sięgać zbyt daleko. Przez cały czas należy mieć mocne podparcie dla stóp i zachowywać równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

• Ubierać się odpowiednio. Nie zakładać luźnej odzieży ani biżuterii. Włosy, odzież i rękawice trzymać z dala od poruszających się części. Luźna odzież, biżuteria i długie włosy mogą być uchwycone przez poruszające się części.

• Jeśli urządzenie jest właściwie podłączone do pochłaniacza kurzu lub zbieracza odpadków upewnić się, że funkcjonują one właściwie. Użycie tych urządzeń może zmniejszyć zagrożenia związane z zapyleniem.

5.4 Używanie i konserwacja elektronarzędzia

• Nie wolno przeciążać elektronarzędzia. Należy dobrać odpowiednie narzędzie do każdej pracy. Prawidłowe elektronarzędzie pozwoli wykonać pracę lepiej i bezpieczniej z prędkością, do której zostało zaprojektowane.

• Nie używać elektronarzędzia, kiedy wyłącznik nie działa prawidłowo. Elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i musi być naprawione.

• Odłączyć wtyczkę od gniazdka zasilania, jeśli zamierza się dokonać jakiejkolwiek wymiany narzędzi lub odłożyć elektronarzędzie do przechowywania. Takie zabezpieczenie ograniczy ryzyko przypadkowego uruchomienia elektronarzędzia.

• Nieużywane elektronarzędzie należy przechowywać w niedostępnym dla dzieci miejscu; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z instrukcją obsługi tego urządzenia. Elektronarzędzia używane przez osoby nieprzeszkolone mogą być niebezpieczne.

• Elektronarzędzia należy konserwować. Sprawdzać, czy ruchome elementy nie stykają się ze sobą, nie są uszkodzone, źle wyregulowane oraz, czy ich funkcjonowanie nie jest w żaden sposób ograniczone. Uszkodzone elektronarzędzie należy naprawić przed użyciem. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków.

• Części tnące muszą być zawsze naostrzone i czyste. Łatwiej jest sterować właściwie utrzymanymi częściami tnącymi o odpowiednio naostrzonych krawędziach, a to zmniejsza ryzyko wadliwego funkcjonowania urządzenia.

• Korzystać z elektronarzędzi, ich części oraz podzespołów itp., jedynie zgodnie z instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków jego pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem grozi powstaniem niebezpiecznych sytuacji.POWX0331 PL Copyright © 2022 VARO Strona | 5 www.varo.com

• Elektronarzędzie powinno być serwisowane przez wykwalifikowaną osobę. Części wymienne muszą być identyczne z oryginalnymi częściami. Pozwoli to zapewnić bezpieczeństwo pracy elektronarzędzia.

6 SPECJALNE INSTRUKCJE BEZPIECZEŃSTWA DLA WYRZYNAREK

Ważne! Użycie jakichkolwiek innych akcesoriów lub przystawek poza tymi, które są dostarczane wraz z urządzeniem lub zalecane w tej instrukcji obsługi może stwarzać ryzyko doznania obrażeń.

• Przy pracy z wyrzynarką należy stosować środki ochrony słuchu i maskę na twarz. Przebywanie w hałasie może być przyczyną uszkodzenia słuchu.

• Nie wolno używać tej wyrzynarki do pracy z azbestem lub materiałami zawierającymi azbest.

• Pracujących elektronarzędzi nie wolno pozostawiać bez nadzoru. Urządzenie należy zawsze wyłączyć i nie wolno go odkładać, dopóki nie zatrzyma się całkowicie.

• Długie włosy należy przykryć. Nie wolno pracować w luźnym ubraniu.

• Należy zachować ostrożność podczas pracy na ścianach. Uszkodzenie instalacji elektrycznych, gazowych lub wodnych może prowadzić do niebezpiecznych sytuacji. Należy używać odpowiednich czujników w celu sprawdzenia, czy w obszarze roboczym nie ma ukrytych przewodów lub rur.

• Zamocować obrabiany element. Obrabiany element jest bezpieczny tylko wtedy, kiedy jest przytrzymywany przez urządzenia przytrzymującej lub zaciśnięty w imadle.

• Uwaga: brzeszczoty mogą się silnie nagrzewać.

• Brzeszczoty powinny być ostre i w dobrym stanie. Należy natychmiast wymieniać popękane i porysowane brzeszczoty.

• Z tą wyrzynarką należy pracować spokojnie i równomiernie. Pomoże to uniknąć wypadków i wydłuży okres eksploatacji wyrzynarki.

• Nie używać do cięcia rur ani kabli.

• Nie używać pękniętych, tępych ani uszkodzonych brzeszczotów.

• Nie uruchamiać pilarki bez zamontowanego brzeszczotu.

• Upewnić się, że nie ma przeszkód w/na powierzchni pod elementów, który ma być cięty.

• Nie próbować wykonywać cięcia, jeśli grubość elementu ciętego jest większa od maksymalnej grubości cięcia brzeszczotu, ani jeśli nie ma wystarczającej przestrzeni dla brzeszczotu pod ciętym elementem.

• Metalowe części brzeszczotu mogą zacząć przewodzić prąd, jeśli brzeszczot wejdzie w kontakt z przewodem elektrycznym pod napięciem. Dlatego należy trzymać pilarkę tylko za izolowany uchwyt.

• Sprawdzić, czy szczeliny wentylacyjne nie są zablokowane.

• Nigdy nie usuwać pyłu, przeszkód itp. z obszaru roboczego w trakcie pracy brzeszczotu.

• Nigdy nie zatrzymywać brzeszczotu przez wywieranie nacisku na pilarkę ani na bok brzeszczotu.

• Nie unosić pilarki z ciętego elementu, jeśli brzeszczot nadal się porusza.

• Nigdy nie umieszczać pilarki na stole ani ławie, jeśli nie zatrzymała się całkowicie.

• Brzeszczot będzie się poruszać przez krótki czas po wyłączeniu urządzenia.

• Elektronarzędzie należy trzymać za przeznaczone do tego celu izolowane powierzchnie, gdyż narzędzie tnące może wejść w kontakt z ukrytym przewodem elektrycznym lub własnym kablem zasilającym. Napięcie elektryczne z przewodu pod napięciem rozprzestrzeni się z narzędzia tnącego na metalowe części elektronarzędzia, powodując porażenie operatora.POWX0331 PL Copyright © 2022 VARO Strona | 6 www.varo.com

7.1.1 Praca przez krótki czas

Włączanie: nacisnąć przycisk włącznika. Wyłączanie: zwolnić przycisk włącznika.

Włączanie: wcisnąć i przytrzymać przycisk włącznika, a następnie zablokować go przyciskiem blokady. Wyłączanie: wcisnąć i zwolnić przycisk włącznika.

7.1.3 Ustawianie elektronicznej kontroli prędkości

Przekręcając regulatorem prędkości do przodu lub do tyłu, można zmieniać prędkość. Przestawić regulator prędkości na wyższą liczbę, aby zwiększyć prędkość, a na niższą liczbę, aby ją zmniejszyć. Optymalna szybkość przecinania zależy od właściwości materiału i warunków pracy. Zastosowanie mają ogólne zasady doboru szybkości narzędzia podczas operacji cięcia.

7.2 Wymiana tarczy tnącej (ryc. 2)

Wcisnąć dźwignię zacisku brzeszczotu w górę zgodnie ze wskazaniem strzałki na ryc. 2 i wsunąć brzeszczot do rowka prowadzącego z zębami skierowanymi do przodu. Upewnić się, że tylna krawędź brzeszczotu pasuje do zacisku brzeszczotu, a następnie zwolnić dźwignię zacisku brzeszczotu.

7.3 Regulacja podstawy (ryc. 3)

Po odkręceniu dwóch śrub w dolnej części można nachylić stopę do 45° w dowolnym kierunku na potrzeby cięcia pod kątem. Wyregulować na żądany kąt i ponownie dokręcić dwie śruby.

Wyrzynarka jest wyposażona w gniazdo odprowadzania pyłu. Jest ono umieszczone w tylnej części wyrzynarki. Można do niego podłączyć odkurzacz. Jeśli potrzebna jest specjalna przejściówka, należy skontaktować się z producentem odkurzacza.

7.5 Przełącznik zmiany kierunku przepływu powietrza (ryc. 4)

Przesunąć przełącznik zmiany kierunku, aby skierować strumień powietrza do przodu, zgodnie ze strzałką na ryc. 9 powyżej, aby pył powstający w trakcie cięcia nie zasłaniał zaznaczonej linii cięcia.

Położenie Sposób cięcia Zastosowania

Cięcie w linii prostej Do cięcia stali miękkiej i stali nierdzewnej z olejem chłodzącym/olejem do cięcia oraz plastiku.

Cięcie z małym ruchem wahadłowym Do cięcia miękkiego plastiku i twardego drewna.

Cięcie ze średnim ruchem wahadłowym Do cięcia twardego drewna i sklejki. Do szybkiego cięcia aluminium i miękkiej stali. III Cięcie z dużym ruchem wahadłowym Do szybkiego cięcia miękkiego drewna i sklejki.POWX0331 PL Copyright © 2022 VARO Strona | 7 www.varo.com 8 DANE TECHNICZNE Napięcie znamionowe 230-240V Częstotliwość znamionowa 50 Hz Moc znamionowa 650 W Prędkość obrotowa 0-3000min

Długość przewodu zasilającego

Elektroniczne sterowanie prędkością Tak Regulowana stopa Tak Głębokość cięcia w stali 8 mm Głębokość cięcia w drewnie 65 mm Głębokość cięcia tworzyw sztucznych 65 mm Typ silnika elektrycznego Szczotkowy Typ połączenia W kształcie T i U Szyba wymiana brzeszczotu Tak Gumowy uchwyt Tak Przełącznik wydmuchu pyłu Tak Materiał podstawy Stal 9 HAŁAS Wartość emisji hałasu, mierzonej zgodnie z odpowiednią normą. (K=3) Poziom ciśnienia akustycznego LpA 88dB(A) Poziom mocy akustycznej LwA 99dB(A) UWAGA! Stosować ochronniki słuchu, jeśli ciśnienie akustyczne przekracza 85 dB(A). aw (drgania) 10,4m/s² K = 1,5 m/s²POWX0331 PL Copyright © 2022 VARO Strona | 8 www.varo.com 10 GWARANCJA

• Na produkt udziela się gwarancji, obowiązującej przez 36 miesięcy od daty zakupu przez pierwszego użytkownika.

• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.

• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania urządzenia.

• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.

• Więcej informacji można uzyskać, dzwoniąc na numer: 00 32 3 292 92 90.

• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.

• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie uwzględnia wszystkich możliwych sytuacji.

• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

• Urządzenia lub części, które zostaną wymienione w ramach gwarancji, pozostają zatem własnością Varo NV.

• Zastrzegamy sobie prawo do odrzucenia roszczenia, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).

• Jako dowód zakupu należy zachować rachunek.

• Niezdemontowane narzędzie należy zwrócić do sprzedawcy w oryginalnej plastikowej walizce (jeżeli produkt był w nią fabrycznie zapakowany) wraz z dowodem zakupu. 11 ŚRODOWISKO Jeżeli urządzenie wymaga wymiany po długotrwałym użytkowaniu, nie należy wyrzucać go wraz z odpadkami domowymi, lecz usunąć w sposób przyjazny dla środowiska. Odpadowych produktów elektrycznych nie wolno wyrzucać z odpadami z gospodarstwa domowego. Należy je oddać do utylizacji. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.POWX0331 PL Copyright © 2022 VARO Strona | 9 www.varo.com

12 DEKLARACJA ZGODNOŚCI

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że produkt: Wyrzynarka znak towarowy: POWERplus model: POWX0331 spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji. Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): 2011/65/UE 2014/30/UE 2006/42/WE Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy. Philippe Vankerkhove Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami 25/10/2021, Lier - BelgiumPOWX0331 HU Copyright © 2022 VARO O l d a l s z á m | 1 www.varo.com 1 ALKALMAZÁS 2
