GEBRUIKSAANWIJZING POWX0331 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 4

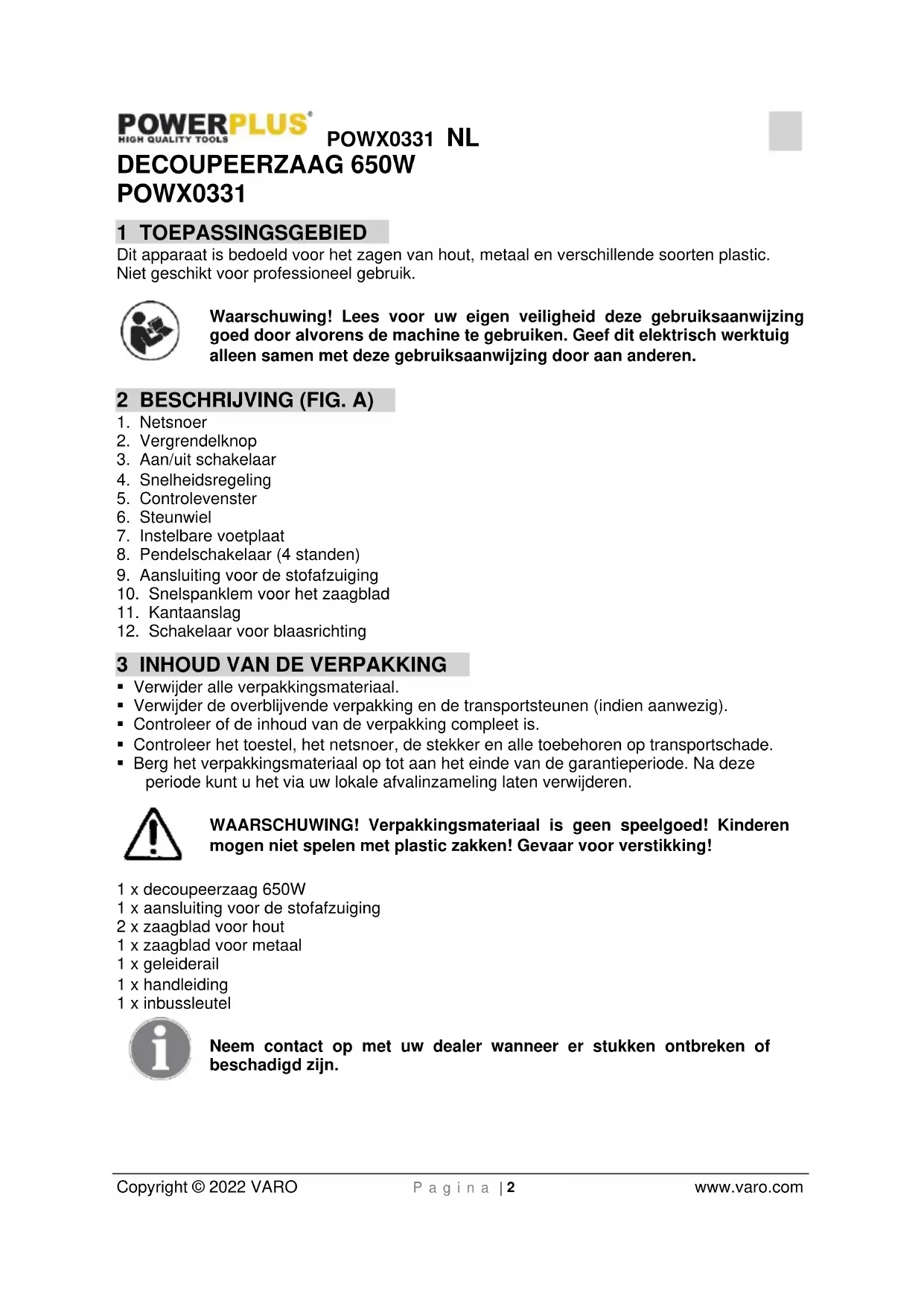

Copyright © 2022 VARO P a g i n a | 2 www.varo.com DECOUPEERZAAG 650W POWX0331 1 TOEPASSINGSGEBIED Dit apparaat is bedoeld voor het zagen van hout, metaal en verschillende soorten plastic. Niet geschikt voor professioneel gebruik. Waarschuwing! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A)

3. Aan/uit schakelaar

4. Snelheidsregeling

7. Instelbare voetplaat

8. Pendelschakelaar (4 standen)

9. Aansluiting voor de stofafzuiging

10. Snelspanklem voor het zaagblad

12. Schakelaar voor blaasrichting

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1 x decoupeerzaag 650W 1 x aansluiting voor de stofafzuiging 2 x zaagblad voor hout 1 x zaagblad voor metaal 1 x geleiderail 1 x handleiding 1 x inbussleutel Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.POWX0331 NL Copyright © 2022 VARO P a g i n a | 3 www.varo.com

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Draag werkhandschoenen.

Lees voor gebruik de handleiding.

Draag een veiligheidsbril.

Conform de essentiële eisen van de Europese richtlijn(en).

Klasse II - De machine is dubbel geïsoleerd; een aardedraad is daarom niet nodig.

5 ALGEMENE VEILIGHEIDS- EN ONGEVALPREVENTIEREGELS

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.POWX0331 NL Copyright © 2022 VARO P a g i n a | 4 www.varo.com

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.POWX0331 NL Copyright © 2022 VARO P a g i n a | 5 www.varo.com

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR

DECOUPEERZAGEN Waarschuwing! Als er andere accessoires en hulpapparaten worden gebruikt dan de accessoires en hulpapparaten die in deze handleiding worden aanbevolen of die bij het apparaat werden bijgeleverd, kan dat tot verwondingen leiden.

• Bij het gebruik van een decoupeerzaag moet er gehoorbescherming en een stofmasker worden gedragen. Lawaai kan tot gehoorbeschadiging leiden.

• Bewerkt met uw decoupeerzaag geen asbest of asbesthoudende materialen.

• Elektrisch gereedschap mag niet zonder toezicht blijven draaien. Het apparaat moet steeds worden uitgeschakeld en mag pas worden neergelegd of verlaten, als het volledig tot stilstand is gekomen.

• Lang haar moet steeds worden afgedekt. Werk alleen met nauw aansluitende kleren aan.

• Wees voorzichtig als u in wanden werkt: beschadiging van elektrische leidingen, gasleidingen of waterleidingen kan tot gevaarlijke situaties leiden! Maak gebruik van gepaste detectoren om leidingen op te sporen op de plaats waar u gaat werken.

• Zet het werkstuk vast. Alleen een werkstuk dat met een spantoestel of een schroefblok is vastgezet, is veilig. Wees voorzichtig: zaagbladen kunnen zeer heet worden.

• De zaagbladen moeten steeds scherp zijn en zich in een onberispelijke toestand bevinden. Vervang beschadigde of verbogen zaagbladen onmiddellijk

• Werk rustig en gelijkmatig met de decoupeerzaag. Zo voorkomt u ongevallen en gaan het zaagblad en de decoupeerzaag langer mee.

• Gebruik de zaag niet om buizen of kabels door te zagen

• Gebruik geen gescheurde, stompe of beschadigde bladen

• Zet de zaag niet aan zonder blad

• Controleer of er geen hindernissen zijn in/op het oppervlak onder het werkstuk.

• Probeer geen werkstukken te zagen die dikker zijn dan de maximale zaagdiepte van het blad of als er onvoldoende ruimte voor het blad is onder het werkstuk.

• De metalen onderdelen van de zaag kunnen stroom geleiden als de zaag in contact komt met een kabel die onder spanning staat. Houd de zaag daarom alleen vast bij de geïsoleerde greep.

• Controleer of de ventilatiespleten niet verstopt of bedekt zijn.

• Verwijder nooit stof, voorwerpen of andere elementen van de werkzone terwijl het blad in werking is.

• Breng het zaagblad nooit tot stilstand door druk uit te oefenen op de zaag of op de zijkant van het blad.POWX0331 NL Copyright © 2022 VARO P a g i n a | 6 www.varo.com

• Haal de zaag nooit van het werkstuk terwijl het blad nog in beweging is.

• Plaats de zaag nooit op een tafel of werkbank vóór het blad volledig tot stilstand gekomen is.

• Het zaagblad blijft nog korte tijd in beweging nadat het apparaat werd uitgeschakeld.

• Houd elektrisch gereedschap vast bij de geïsoleerde greep tijdens werkzaamheden waarbij het blad in contact kan komen met verborgen draden of met het snoer van het apparaat zelf. Wanneer een zaagblad in contact komt met een kabel die onder spanning staat, kunnen metalen onderdelen van het elektrisch gereedschap zelf onder spanning komen, met een elektrische schok als mogelijk gevolg. 7 GEBRUIKSINSTRUCTIES

Aanzetten: Duw op de aan/uit schakelaar. Uitschakelen: Laat de aan/uit schakelaar los.

7.1.2 Continu gebruik

Aanzetten: Duw op de aan/uit schakelaar, hou hem ingedrukt en zet hem vast met de vergrendelknop. Uitschakelen: duw op de aan/uit schakelaar en laat hem los.

7.1.3 Instellen van de elektronische snelheidsregeling

Door de snelheidsregeling naar voor of naar achter te draaien, kunt u de variabele snelheid instellen. Draai de snelheidsregeling naar een hoger nummer toe voor een hogere snelheid en zet hem op een lager nummer voor een lagere snelheid. De ideale snelheid is afhankelijk van het materiaal en de werkomstandigheden. De algemene regels voor de snelheid van gereedschappen voor zaagwerk zijn hier van toepassing.

7.2 Vervangen van het zaagblad (Fig. 2)

Duw de hendel van de zaagbladklem naar boven zoals de pijl aangeeft en schuif het zaagblad met de tanden naar voor in de geleidergroef. Zorg ervoor dat de achterste rand van het zaagblad in de zaagbladklem past en laat dan de hendel van de zaagbladklem los.

7.3 Instellen van de voetplaat (Fig. 3)

Voor versteksneden en diagonaalsneden kan de zaagschoen, na het losdraaien van de twee schroeven aan de onderkant, weerzijds tot 45° gedraaid worden. Stel de gewenste hoek dan in en draai de twee schroeven weer vast.

De decoupeerzaag is uitgerust met een aansluiting voor stofafzuiging. U kunt uw stofzuiger aansluiten op de aansluiting achteraan de decoupeerzaag. Als u daarvoor een speciaal verloopstuk nodig heeft, neem dan contact op met de fabrikant van uw stofzuiger.

7.5 Schakelaar voor blaasrichting (Fig. 4)

Schuif de schakelaar naar voor om het gereedschap naar voor te laten blazen zoals de pijl toont. Dit voorkomt dat zaagstof een eerder gemaakte markeerlijn op het werkstuk gaat bedekken. Dit is een handige voorziening om het gereedschap langs een vooraf gemarkeerde lijn vooruit te bewegen.POWX0331 NL Copyright © 2022 VARO P a g i n a | 7 www.varo.com

7.6 Gebruik van de pendelfunctie

Stand Zaagactie Toepassingen

Zagen in rechte lijn Voor het zagen van zacht staal, roestvrij staal in combinatie met koel-/smeerolie en plastics.

Kleine pendelbeweging Voor het zagen van zacht plastic en hard hout.

Middelmatige pendelbeweging Voor het zagen van hard hout en multiplex. Voor het snelzagen in aluminium en zacht staal. III Grote pendelbeweging Voor het snelzagen in zacht hout en multiplex. 8 TECHNISCHE GEGEVENS Netspanning 230-240V Nominale frequentie 50Hz Opgenomen vermogen 650W Toerental 0-3000min

Elektronische snelheidsregeling

Zaagdiepte in staal 8 mm Zaagdiepte in hout 65 mm Zaagdiepte in plastic 65 mm Elektromotortype Koolborstelmotor Soort montage T- & U-vormig Snelle zaagbladwisseling

Schakelaar voor blaasrichting

Basismateriaal Staal 9 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA 88dB(A) Geluidsvermogenniveau LwA 99dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. aw (Trilling) 10,4m/s² K = 1,5 m/s²POWX0331 NL Copyright © 2022 VARO P a g i n a | 8 www.varo.com 10 GARANTIE

• Dit product is gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 11 MILIEU Wanneer uw machine na een lange gebruiksduur moet vervangen worden, werp ze dan niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijke manier. Afval van elektrische machines mag niet op dezelfde manier behandeld worden als het gewone huishoudelijke afval. Breng het naar een plek waar het gerecycleerd kan worden. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.POWX0331 NL Copyright © 2022 VARO P a g i n a | 9 www.varo.com 12 CONFORMITEITSVERKLARING VARO N.V. -- Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: Decoupeerzaag Handelsmerk: POWERplus Model: POWX0331 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2014/30/EU 2006/42/EG Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015
