POWX0331 - Pila PowerPlus - Bezplatný návod k obsluze

Typ produktu	Přímočará pila
Značka	PowerPlus
Model	POWX0331
Jmenovitý výkon	650 W
Napájecí napětí	230-240 V
Frekvence	50 Hz
Volnoběžné otáčky	0-3000 min⁻¹
Maximální hloubka řezu (dřevo)	65 mm
Maximální hloubka řezu (ocel)	8 mm
Maximální hloubka řezu (plast)	65 mm
Kyvné polohy	4 (0-III)
Elektronická regulace otáček	Ano
Nastavitelná patka	Ano (0-45°)
Rychlá výměna pilového listu	Ano (bez nářadí)
Rukojeť Soft Grip	Ano
Otočný ofukovač prachu	Ano
Přípojka pro odsávání	Ano (objímka)
Typ uchycení pilového listu	T a U
Délka kabelu	3 m
Třída ochrany	II (dvojitá izolace)
Hladina akustického tlaku (LpA)	88 dB(A)
Hladina akustického výkonu (LwA)	99 dB(A)
Vibrace (aw)	10,4 m/s²
Hmotnost (odhadovaná)	2,5 kg
Součástí balení	2 pilové listy na dřevo, 1 pilový list na kov, vodicí lišta, objímka na odsávání, imbusový klíč, manuál
Záruka	36 měsíců

Často kladené otázky - POWX0331 PowerPlus

Jak vyměnit pilový list přímočaré pily POWX0331?

Zatlačte páčku upínání pilového listu nahoru, vložte pilový list zuby dopředu do drážky, ujistěte se, že zadní strana listu zapadá do upínání, a poté páčku uvolněte. Není potřeba žádné nářadí.

Jak nastavit rychlost řezání?

Otočte regulátor rychlosti dopředu pro zvýšení rychlosti, dozadu pro snížení. Ideální rychlost závisí na materiálu (dřevo, kov, plast) a pracovních podmínkách.

Co je kyvný pohyb a jak jej používat?

Kyvný pohyb umožňuje dodatečný pohyb pilového listu tam a zpět pro agresivnější řez. Přepínač kyvu nabízí 4 polohy: 0 (rovný řez pro kov/plast), I (malé kmitání pro měkký plast/tvrdé dřevo), II (střední pro tvrdé dřevo/překližka) a III (velké pro měkké dřevo).

Jak připojit vysavač k pile?

Použijte přiloženou objímku odsávání na zadní straně pily. Připojte hadici vašeho vysavače. Pokud je potřeba speciální adaptér, kontaktujte výrobce vysavače.

Jaká jsou základní bezpečnostní opatření?

Vždy noste ochranné brýle a protiprachovou masku. Používejte chrániče sluchu, protože hluk přesahuje 85 dB. Ujistěte se, že je pilový list dobře upevněn, a nikdy se nedotýkejte pohybujícího se listu. Před jakýmkoli seřizováním odpojte pilu.

Jaké materiály mohu touto přímočarou pilou řezat?

Tato pila je určena k řezání dřeva (až 65 mm), kovu (ocel až 8 mm) a plastů (až 65 mm). Přizpůsobte rychlost a kyvný pohyb materiálu. Nepoužívejte ji k řezání trubek nebo kabelů.

Jak udržovat přímočarou pilu?

Pravidelně čistěte větrací štěrbiny, aby nedošlo k přehřátí. Vyměňte tupé nebo poškozené pilové listy. Zkontrolujte stav kabelu a zástrčky. V případě potřeby nechte přístroj opravit v autorizovaném servisu.

Co dělat, když pila nenastartuje?

Zkontrolujte, zda je zástrčka řádně zapojena a zda zásuvka funguje. Ujistěte se, že je stisknut spínač zapnutí/vypnutí. Pokud problém přetrvává, může být aktivováno tlačítko blokování: stiskněte spínač pro odblokování. Nahlédněte do návodu nebo kontaktujte zákaznický servis.

Řez není rovný, co dělat?

Použijte přiloženou vodicí lištu pro rovný řez. Zkontrolujte, zda není pilový list tupý nebo zkroucený. Ujistěte se, že je patka správně nastavena. U zkosených řezů povolte šrouby patky, nastavte úhel a znovu utáhněte.

Jaká je záruka na přímočarou pilu POWX0331?

Záruka je 36 měsíců od data nákupu prvním uživatelem. Kryje výrobní vady, ale ne normální opotřebení (pilové listy, uhlíky) ani poškození způsobené nesprávným použitím. Uschovejte si pokladní doklad.

NÁVOD K OBSLUZE POWX0331 PowerPlus

5.3 Osobna sigurnost

• Budite oprezni i koncentrirajte se na posao koji obavljate i ponašajte se razumno pri korištenju električnog alata. Nemojte raditi s električnim alatom ako ste umorni ili pod utjecajem droge, alkohola ili lijekova. Trenutak nepažnje pri radu s električnim alatom može dovesti do ozbiljne ozljede.
• Koristite sigurnosnu opremu. Uvijek nosite zaštitu za oči. Sigurnosna oprema poput maske protiv prašine, protuklizne sigurne obuće, kacige li štitnika za uši, kad se pravilno koriste može umanjiti ozljede.
• Izbjegavajte nehotično pokretanje alata. Pobrinite se da prije priključivanja alata na izvor napajanja, sklopka bude isključena. Nošenje električnog alata s prstom na sklopci za uključivanje ili njegovo priključivanje na električnu utičnicu dok je sklopka uključena, će pogodovati nezgodama.
• Skinite s alata sve ključeve za podešavanje ili pritezanje prije uključivanja njegovog napajanja. Zatezni ili ključ za podešavanje koji ostane priključen s rotirajućim dijelom alata može dovesti do osobne ozliede.
• Nemojte se naginjati. U svakom trenutku stojte stabilno na nogama. Na taj način ćete zadržati bolju kontrolu nad alatom u nepredviđenim situacijama.
• Obucite se prikladno. Ne nosite široku odjeću ili nakit. Kosu, odjeću i rukavice držite dalje od rotirajućih dijelova. Pokretni dijelovi mogu zahvatiti široku odjeću, nakit ili dugu kosu.
• Ako uređaji posjeduju priključak za postrojenja za izvlačenje i skupljanje prašine, pobrinite se da budu priključeni i da se koriste na prikladan način. Korištenje takvih uređaja može smaniiti opasnosti u vezi s prašinom.

1 OBLAST POUŽITÍ....2
2 POPIS (OBR. A) 2
3 SEZNAM OBSAHU BALENÍ....2
4 SYMBOLY 3
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE ......3
5.1 Pracovní oblast 3
5.2 Elektrická bezpečnost 3
5.3 Osobní bezpečnost 4
5.4 Používání elektrických nástrojů a péče o ně 4
5.5 Servis 4
6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO PŘÍMOČARÉ PILY...5
7 PROVOZ....6
7.1 Uvedení do chodu (obr. 1) 6
7.1.1 Mžikové spínání 6
7.1.2 Trvalý provoz 6
7.1.3 Nastavení elektronického regulátoru otáček 6
7.2 Výměna pilového listu (obr. 2) 6
7.3 Seřízení kluzné desky (obr. 3) 6
7.4 Vývod prachu 6
7.5 Přepínač směru větru (obr. 4) 6
7.6 Použití výkyvného zdvihu 6
8 TECHNICKÉ ÚDAJE....7
9 HLUČNOST 7
10 ZÁRUKA....8
11 ŽIVOTNÍ PROSTŘEDÍ......8
12 PROHLÁŠENÍ O SHODĚ 9

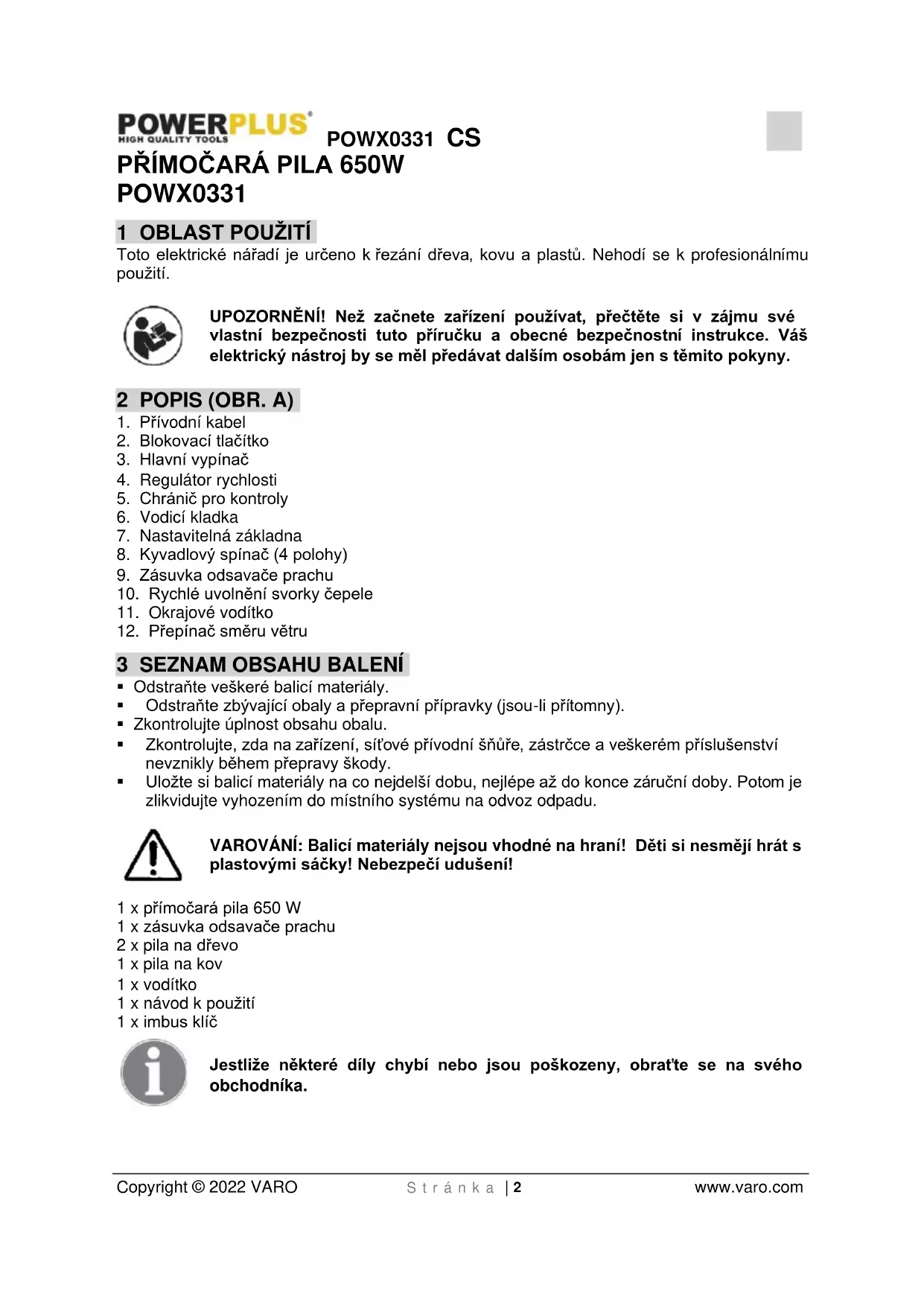

PŘÍMOČARÁ PILA 650W POWX0331

1 OBLAST POUŽITÍ

Toto elektrické nářadí je určeno k řezání dřeva, kovu a plastů. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR. A)

1. Přívodní kabel
2. Blokovací tlačítko
3. Hlavní vypínač
4. Regulátor rychlosti
5. Chranič pro kontroly
6. Vodicí kladka
7. Nastavitelná základna
8. Kyvadlový spínač (4 polohy)
9. Zásuvka odsavače prachu
10. Rychlé uvolnění svorky čepele
11. Okrajové vodítko
12. Přepínač směru větru

3 SEZNAM OBSAHU BALENÍ

• Odstraňte veškeré balicí materiály.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu obalu.
• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
  Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 x přímočará pila 650 W
1 x zásuvka odsavače prachu
2 x pila na dřevo
1 x pila na kov
1 x vodítko
1 x návod k použití
1 x imbus klíč

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V tomto návodu a u přístroje jsou používány následující symboly:

	Označuje riziko úrazu nebo poškození nástroje.		Noste ochranné rukavice.
	Před použitím si přečtěte příručku.		Noste ochranné brýle.
	V souladu se základními požadavky Evropských směrnic.		Stroj třídy II – Dvojitá izolace – Nepotřebujete uzemněnou zástrčku.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si veškerá upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor.

5.1 Pracovní oblast

• Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem.

5.2 Elektrická bezpečnost

Vždy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku.

• Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
• Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné.
• Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem.
• S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem.
• Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem.

- Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem.

5.3 Osobní bezpečnost

• Při práci s elektrickým nástrojem bud’te pozorní, sledujte, co děláte, a říd’te se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění.
• Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
• Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění.
• Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích.
• Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
• Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.

5.4 Používání elektrických nástrojů a péče o ně

• Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován.
• Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
• Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje.
• Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje isou v rukách neškolených uživatelů nebezpečné.
• Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů.
• Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají.
• Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci.

5.5 Servis

- Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný.

6 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO PŘÍMOČARÉ PILY

Důležité! Použití jakýchkoliv doplňků kromě těch, které byly dodány nebo doporučeny v těchto provozních pokynech může znamenat riziko poranění.

• Během používání přímočarých pil byste měli nosit chrániče uší a obličejovou masku. Vystavení hluku může způsobit poškození sluchu.
• Nepoužívejte přímočarou pilu pro řezání azbestu nebo materiálů obsahujících azbest.
• Nenechte elektrické nástroje běžet bez dozoru. Nástroj vždy vypněte a nepokládejte jej ani jej neopouštějte, dokud se nezastavil.
  ■ Dlouhé vlasy musejí být zakryté. Nepracujte ve volném oděvu.
• Během práce na zdech bud’te opatrní. Poškození přívodních elektrických kabelů, plynového nebo vodovodního potrubí může vést k nebezpečným situacím. Používejte vhodné detektory ke stanovení, zda se v pracovní oblasti nacházejí skryté vodiče nebo potrubí.
• Zabezpečte pracoviště. Obrobek je bezpečný jen když jej drží upínací nástroj nebo svěrák.

Pozor: čepele pily mohou být velice horké.

• Čepele pily je nutné udržovat ostré a v dobrém stavu. Částečně prasklé a zlomené čepele pily okamžitě vyměňte.
• S přímočarou pilou pracujte klidně a rovnoměrně. Tím se vyhnete nehodám a čepel pily a pila samotná vydrží delší dobu.
  ■ Nepoužívejte pro řezání trubek nebo kabelů.
• Nepoužívejte prasklé, tupé nebo jinak poškozené pilové listy.
• Pilu nespouštějte, pokud není nasazen pilový list.
  ■ Zkontrolujte, zda na povrchu pod řezaným předmětem nejsou žádné překážky.
• Nepokoušejte se o řezání předmětů, jejichž tloušt'ka přesahuje maximální řeznou hloubku pilového listu, ani neřežte tam, kde se pod předmětem nachází nedostatečný prostor pro pilový list.
• Jestliže se pila dostane do kontaktu s vodičem pod napětím, mohou kovové části pily začít vést elektrinu. Proto pilu přidržujte pouze za izolovanou rukojeť.
  ■ Zkontrolujte, zda větrací drážky nejsou zablokovány.
• Nikdy neodstraňuje prach, překážky a podobně z pracovního prostoru, když pilový list bude v provozu.
• Nikdy pilu nezastavujte tím, že na ni nebo na bok pilového listu vyvinete tlak.
• Nezvedejte pilu z řezaného předmětu, pokud pilový list stále běží.
• Nikdy nepokládejte pilu na stůl nebo na ponk, dokud se úplně nezastaví.
• Pilový list bude pokračovat v provozu i krátkou dobu po vypnutí nástroje.
• Při provádění činností, u nichž se řezací příslušenství může dostat do kontaktu se skrytými vodiči nebo svou vlastní šňůrou, přidržujte elektrický nástroj za izolované povrchy určené pro uchopení. Řezací příslušenství, které se dostane do kontaktu s vodičem pod napětím, může přivést elektrinu do nechráněných kovových částí nástroje a způsobit uživateli zásah elektrickým proudem.

7 PROVOZ

7.1 Uvedení do chodu (obr. 1)

7.1.1 Mžikové spínání

Zapnutí: Stiskněte síťový vypínač.

Vypnutí: Uvolněte síťový vypínač.

7.1.2 Trvalý provoz

Zapnutí: Podržte stisknutý síťový vypínač a zablokujte jej zajišťovacím tlačítkem.

Vypnutí: Stiskněte a uvolněte síťový vypínač.

7.1.3 Nastavení elektronického regulátoru otáček

Otočením regulátoru otáček dopředu nebo dozadu můžete nastavit variabilní rychlost.

Otáčením regulátor rychlosti směrem k vyšší hodnotě bude také rychlost vyšší, nastavením nižší hodnoty bude rychlost pomalejší. Ideální rychlost řezání závisí na specifickém materiálu a pracovních podmínkách.

Při řezání se řid'te obecnými pravidly pro rychlost řezání.

7.2 Výměna pilového listu (obr. 2)

Zatlačte páčku svorky čepele nahoru, jak ukazuje šipka na obr. 2, a zasuňte pilový list do vodicí drážky tak, aby zuby směřovaly dopředu. Ujistěte se, že zadní hrana čepele zapadá do svorky čepele a poté páčku svorky čepele uvolněte.

7.3 Seřízení kluzné desky (obr. 3)

Po uvolnění dvou šroubů na spodní straně můžete

u řezů na pokos a u šikmých řezů vychýlit kluznou desku až o 45° v kterémkoliv směru.

Nastavte požadovaný úhel a oba šrouby opět dotáhněte.

7.4 Vývod prachu

Pila má konektor pro vývod prachu. K zadní části pily můžete připojit klasický domácí vysavač.

Pokud potřebujete speciální adaptér, kontaktujte vašeho prodejce vysavače.

7.5 Přepínač směru větru (obr. 4)

Posuňte přepínač dopředu a změňte směr větru dopředu, jak ukazuje šipka nahoře na obr. 9, která se vyhýbá linii pilinového krytu dříve vyznačené na obrobku, jež se hodí pro pohyb nástroje kupředu podél dříve vyznačené linie.

Poloha	Řezání	Použití
0	Žádný kývavý pohyb	Řezání plastů, měkké oceli a nerez oceli při použití s chladicím/řezným olejem.
I	Malý kývavý pohyb	Řezání měkkých plastů a tvrdého dřeva.
II	Střední kývavý pohyb	Řezání tvrdého dřeva a překližky.Rychléřezání hliníku a měkké oceli.
III	Velký kývavý pohyb	Rychléřezání měkkého dřeva a překližky.

8 TECHNICKÉ ÚDAJE

Jmenovité napětí	230-240V
Jmenovitá frekvence	50 Hz
Jmenovitý příkon	650 W
Otáčky	0-3000 min^-1
Třída ochrany	II
Délka kabelu	3
Polohy výkyvu	4
Elektronické ovládání rychlosti	Ano
Nastavitelná základna	Ano
Hloubka řezu v oceli	8 mm
Hloubka řezu ve dřevě	65 mm
Hloubka řezu v plastu	65 mm
Typ elektromotoru	Kartáčový
Typ připojení	Tvar T a U
Rychlá výměna pilového listu	Ano
Měkký úchop	Ano
Vypínač odfukování prachu	Ano
Materiál základny	Ocel

9 HLUČNOST

Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)

Üroveň akustického tlaku LpA 88dB(A)

Úroveň akustického výkonu LwA 99dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.

aw (Vibrace)

10,4 m/s²

K = 1,5 ~m / s^2

10 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců platná od data jeho zakoupení prvním uživatelem.
  Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
• Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
• Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
• Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přilišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
• Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

11 ŽIVOTNÍ PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale proved'te to způsobem ekologicky bezpečným.

Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak lze recyklovat.

12 PROHLÁŠENÍ O SHODĚ

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že

Výrobek: Přímočará pila

Výrobní značka: POWERplus

Model: POWX0331

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU

2014/30/EU

2006/42/ES

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN62841-1:2015

EN62841-2-11:2016

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti,

Philippe Vankerkhove

Regulativní postupy - Manažer pro dohled nad řádným jednáním

1. Elektrický kábel
2. Zaist'ovacie tlačidlo
3. Hlavný vypínač
4. Regulátor rýchlosti
5. Kontrolný chránič
6. Vodiaci valček
7. Nastavitelný podstavec
8. Kyvadlový spínač (4 polohy)
9. Zásuvka pre vysávač prachu
10. Rýchluovolňovacia svorka pílového listu
11. Vodidlo hrany
12. Prepínač smeru navíjania

3 OBSAH BALENIA

1x lupienková píla 650 W

1x zásuvka pre vysávač prachu

2x píla na drevo

1x píla na kov

1x vodiaca lišta

1x návod

1x imbusový klúč

5.2 Elektrická bezpečnost'

5.3 Osobná bezpečnost'

- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

5.4 Používanie elektrického náradia a starostlivost' oň

- Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.

Zapnutie: Stlačte hlavný vypínač.

Vypnutie: Uvol'nite hlavný vypínač.

Zapnutie: Stlačte hlavný vypínač, podržte ho stlačený a zamknite uzamykacím tlačidlom. Vypnutie: Stlačte hlavný vypínač a uvoľnite ho.

7.2 Výmena pílového listu (obr. 2)

Páku svorky pílového listu zatlačte nahor, ako ukazuje šípka na obr. 2, a pílový list posuňte do umiestňovacej drážky tak, aby zuby smerovali dopredu. Presvedčte sa, či zadný okraj pílového listu pasuje do svorky pílového listu a potom uvoľnite páku svorky pílového listu.

Nastavte požadovaný uhol a znovu utiahnite obe skrutky.

7.4 Vysávanie prachu

7.5 Prepínač smeru fúkania vzduchu (obr. 4)

7.6 Používanie kyvadlového gombíka

Hladina akustického výkonu LwA 99dB(A)

POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.

aw (Vibrácie)

10,4m/s²

K = 1,5 ~m / s^2

10 ZÁRUKA

- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.

- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)

■ Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenja.

výrobok: Lupienková píla
