POWX0331 - Säge PowerPlus - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG POWX0331 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINAL-GEBRAUCHSANWEISUNG

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen ......................................... 4

5.5 Wartung ................................................................................................................... 5

6 SPEZIELLE SICHERHEITSVORSCHRIFTEN FÜR STICHSÄGEN 5

7.5 Umschalter für Gebläserichtung (Abb. 4) .............................................................. 6

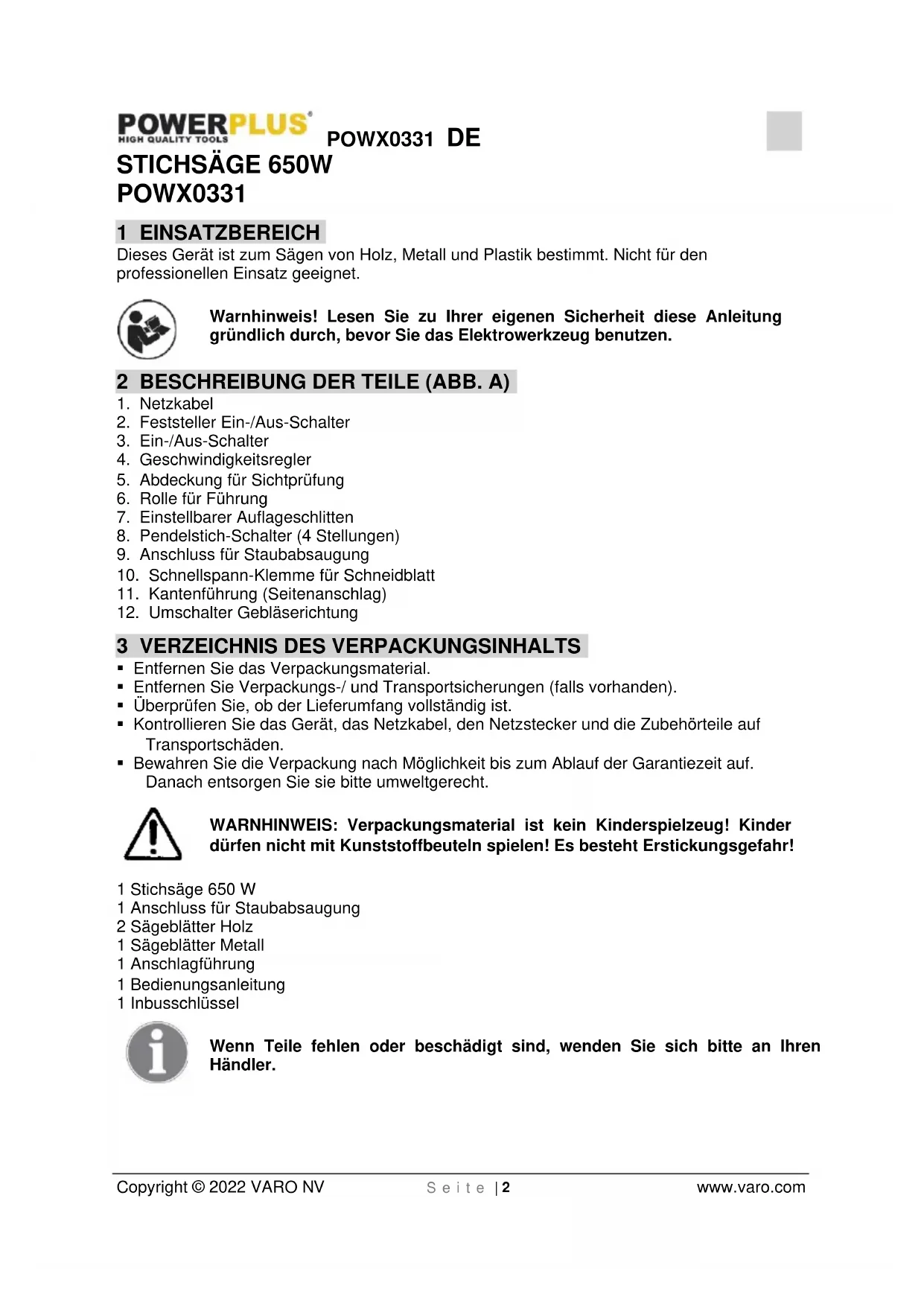

POWX0331 1 EINSATZBEREICH Dieses Gerät ist zum Sägen von Holz, Metall und Plastik bestimmt. Nicht für den professionellen Einsatz geeignet. Warnhinweis! Lesen Sie zu Ihrer eigenen Sicherheit diese Anleitung gründlich durch, bevor Sie das Elektrowerkzeug benutzen. 2 BESCHREIBUNG DER TEILE (ABB. A)

2. Feststeller Ein-/Aus-Schalter

3. Ein-/Aus-Schalter

4. Geschwindigkeitsregler

5. Abdeckung für Sichtprüfung

6. Rolle für Führung

7. Einstellbarer Auflageschlitten

8. Pendelstich-Schalter (4 Stellungen)

9. Anschluss für Staubabsaugung

10. Schnellspann-Klemme für Schneidblatt

11. Kantenführung (Seitenanschlag)

12. Umschalter Gebläserichtung

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 Stichsäge 650 W 1 Anschluss für Staubabsaugung 2 Sägeblätter Holz 1 Sägeblätter Metall 1 Anschlagführung 1 Bedienungsanleitung 1 Inbusschlüssel Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWX0331 DE Copyright © 2022 VARO NV S e i t e | 3 www.varo.com

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

WARNHINWEIS: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.

Schutzhandschuhe tragen.

Anweisungen vor dem Gebrauch des Geräts genau durchlesen.

Schutzbrille tragen.

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n).

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt. 5 ALLGEMEINE SICHERHEITSVORSCHRIFTEN WARNHINWEIS! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines

• für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.POWX0331 DE Copyright © 2022 VARO NV S e i t e | 4 www.varo.com

• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Elektrowerkzeuge sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.POWX0331 DE Copyright © 2022 VARO NV S e i t e | 5 www.varo.com

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend den Anweisungen für diese bestimmte Art von Elektrowerkzeug. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt.

6 SPEZIELLE SICHERHEITSVORSCHRIFTEN FÜR STICHSÄGEN

WARNHINWEIS! Der Gebrauch anderer als in dieser Bedienungsanleitung empfohlener oder im Lieferumfang enthaltener Zubehörteile oder Zusatzgeräte bedeutet Verletzungsgefahr.

• Bei der Benutzung von Stichsägen müssen Ohrenschutz und Staubmaske getragen werden. Die Einwirkung von Lärm kann Gehörschäden hervorrufen.

• Bearbeiten Sie mit der Stichsäge kein Asbest oder asbesthaltige Materialien.

• Elektrowerkzeuge nie unbeaufsichtigt laufen lassen. Das Gerät immer ausschalten, und erst dann ablegen oder verlassen, wenn es absolut zum Stillstand gekommen ist.

• Langes Haar muss abgedeckt sein. Arbeiten Sie nur mit eng anliegenden Kleidungsstücken.

• Achtung beim Arbeiten an/in Wänden: Die Beschädigung von Stromleitungen, Gasleitungen oder Wasserleitungen kann gefährliche Situationen verursachen! Benutzen Sie geeignete Detektoren, um festzustellen, ob im Arbeitsbereich verdeckte Leitungen liegen.

• Das Werkstück sichern. Das Werkstück ist nur gut gesichert, wenn es durch Klemmhalterungen oder durch einen Schraubstock sicher festgehalten wird. WARNHINWEIS: Sageblätter können sehr heiß werden!

• Das Sägeblatt muss immer scharf und in einwandfreiem Zustand sein. Ersetzen Sie gerissene und verbogene Sageblätter umgehend.

• Arbeiten Sie mit der Stichsäge ruhig und gleichmassig. Sie vermeiden dadurch Unfälle, und Sägeblatt und Stichsäge halten länger.

• Nicht zum Schneiden von Rohren und Kabeln verwenden.

• Keine gerissenen, stumpfen oder beschädigten Sägeblätter verwenden.

• Die Säge nicht einschalten, wenn kein Sägeblatt montiert ist.

• Überprüfen, ob keine Blockaden in/auf der Oberfläche unter dem Schneidgut vorliegen.

• Nicht versuchen, Werkstücke zu schneiden, die stärker als die maximale Schneidtiefe des Sägeblatts sind, oder wenn der Freiraum für das Sägeblatt unter dem Werkstück unzureichend ist.

• Die Metallteile der Säge können leitend wirken, wenn die Sägen stromführende Kabel berühren. Daher darf die Säge nur an ihren isolierten Griffen gehalten werden.

• Überprüfen, ob die Lüftungsschlitze nicht verstopft sind.

• Niemals Staub, Hindernisse oder dergleichen aus dem Arbeitsbereich entfernen, wenn das Sägeblatt in Betrieb ist.

• Niemals das Sägeblatt anhalten, indem Druck auf das Sägeblatt oder auf die Sägeblattseite ausgeübt wird.

• Die Säge nicht vom zu sägenden Werkstück anheben, wenn das Sägeblatt noch in Betrieb ist.POWX0331 DE Copyright © 2022 VARO NV S e i t e | 6 www.varo.com

• Niemals die Säge auf einem Tisch oder einer Arbeitsplatte ablegen, wenn sie nicht völlig stillsteht.

• Das Sägeblatt läuft noch eine kurze Zeit nach, nachdem die Maschine ausgestellt wurde.

• Das Elektrowerkzeug an den isolierten Griffen halten, wenn im Betrieb das Schneidzubehör mit verdeckten Drähten oder seinem eigenen Kabel in Berührung kommen kann. Wenn das Schneidzubehör ein „stromführendes“ Kabel berührt, können auch die gefährdeten Metallteile des Elektrowerkzeugs unter Strom stehen und auf den Benutzer einen Stromschlag übertragen. 7 BEDIENUNGSANLEITUNG

7.1 Einstellungen (Abb. 1)

Einschalten: Ein-/Aus-Schalter betätigen. Ausschalten: Ein-/Aus-Schalter loslassen.

Einschalten: Ein-/Aus-Schalter betätigen und gedrückt halten, dann mit dem Feststeller verriegeln. Ausschalten: Ein-/Aus-Schalter kurz betätigen und anschließend wieder loslassen.

7.1.3 Elektronische Drehzahlregelung

Durch Vorwärts- oder Rückwärts-Drehen des Reglers wird die Geschwindigkeit eingestellt. Wenn die Geschwindigkeitsregler auf eine höhere Zahl gedreht wird, ist auch die Drehzahl höher, und umgekehrt sorgt eine niedrige Zahl für geringe Drehzahlen. Die optimale Drehzahl zum Schneiden ist vom Material und den Arbeitsbedingungen abhängig. Hier gelten die allgemeinen Regeln für die Einstellung der Geschwindigkeit bei Schneidarbeiten mit Elektrowerkzeugen.

7.2 Sägeblatt wechseln (Abb. 2)

Den Hebel der Klemme für das Schneidblatt nach oben stellen und das Sägeblatt mit den Zähnen nach vorn in die vorgesehene Aufnahme einsetzen. Die Rückseite des Sägeblatts muss richtig in der Klemmvorrichtung sitzen. Dann den Hebel der Klemme wieder in die Ausgangsposition zurückstellen.

7.3 Auflageschlitten einstellen (Abb. 3)

Bei Gehrungs- und Schrägschnitten kann der Auflageschlitten um bis zu 45 Grad in jede Richtung angestellt werden, wenn die beiden Schrauben unten gelöst werden. Stellen Sie dann den gewünschten Schneidwinkel ein, und ziehen Sie die beiden Schrauben wieder fest.

7.4 Absaugvorrichtung

Diese Stichsäge ist mit einem Anschluss für eine Absaugvorrichtung ausgestattet. Sie können einen Vakuumsauger (z.B. Staubsauger) hinten an der Stichsäge anschließen. Wenn Sie zum Anschluss einen speziellen Adapter benötigen, wenden Sie sich bitte an den Händler Ihres Saugers.

7.5 Umschalter für Gebläserichtung (Abb. 4)

Den Umschalter für die Gebläserichtung nach vorn schieben (siehe Pfeil in Abb. 9). Auf diese Weise kann das Gerät problemlos entlang einer vorher markierten Linie bewegt werden, ohne dass angehäufte Sägespäne die Sicht auf die Linie verdecken.POWX0331 DE Copyright © 2022 VARO NV S e i t e | 7 www.varo.com

7.6 Verwendung des Pendelhubs

Stellung Schneidvorgang Einsatzbereiche

Gerader Schnitt Zum Schneiden von Weichstahl, Edelstahl zusammen mit Kühl-/Schneidöl und Kunststoffe.

Schnitt mit leichtem Pendeln Zum Schneiden weichen Kunststoffes und Hartholzes.

Schnitt mit mittlerem Pendeln Zum Schneiden von Hartholz und Sperrholz. Zum Schneiden von Aluminium und Weichstahl. III Schnitt mit starkem Pendeln Zum schnellen Schneiden von Weichholz und Sperrholz. 8 TECHNISCHE DATEN Nennspannung 230-240V Nennfrequenz 50Hz Nennleistung 650W Drehzahl 0-3000min

Elektronische Drehzahlsteuerung

Einstellbarer Auflageschlitten

Schnitttiefe Stahl 8 mm Schnitttiefe Holz 65 mm Schnitttiefe Kunststoff 65 mm E-Motor.Modell Mit bürste Anschlusstyp In T-&U-Form Schneller Scheibenwechsel

Auflageschlittenmaterial Stahl 9 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 88dB(A) Schallleistungspegel LwA 99dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration) 10,4m/s² K = 1,5 m/s²POWX0331 DE Copyright © 2022 VARO NV S e i t e | 8 www.varo.com 10 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben 11 UMWELT Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.POWX0331 DE Copyright © 2022 VARO NV S e i t e | 9 www.varo.com

12 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., - Vic. Van Rompuy N.V. Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Stichsäge Marke: POWERplus Modell-Nr.: POWX0331 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2014/30/EU 2006/42/EU Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015
