POWX0331 - Serra PowerPlus - Manual de utilização gratuito

MANUAL DE UTILIZADOR POWX0331 PowerPlus

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................. 4

7 INSTRUÇÕES DE FUNCIONAMENTO ........................................... 6

7.1 Começar (Fig. 1) ...................................................................................................... 6 7.1.1 Resposta imediata .................................................................................................... 6 7.1.2 Operação contínua.................................................................................................... 6

7.1.3 Definição do controlo eletrónico de velocidade .......................................................... 6

7.5 Interruptor de transferência para alterar o sentido do ar (Fig. 4) ......................... 6

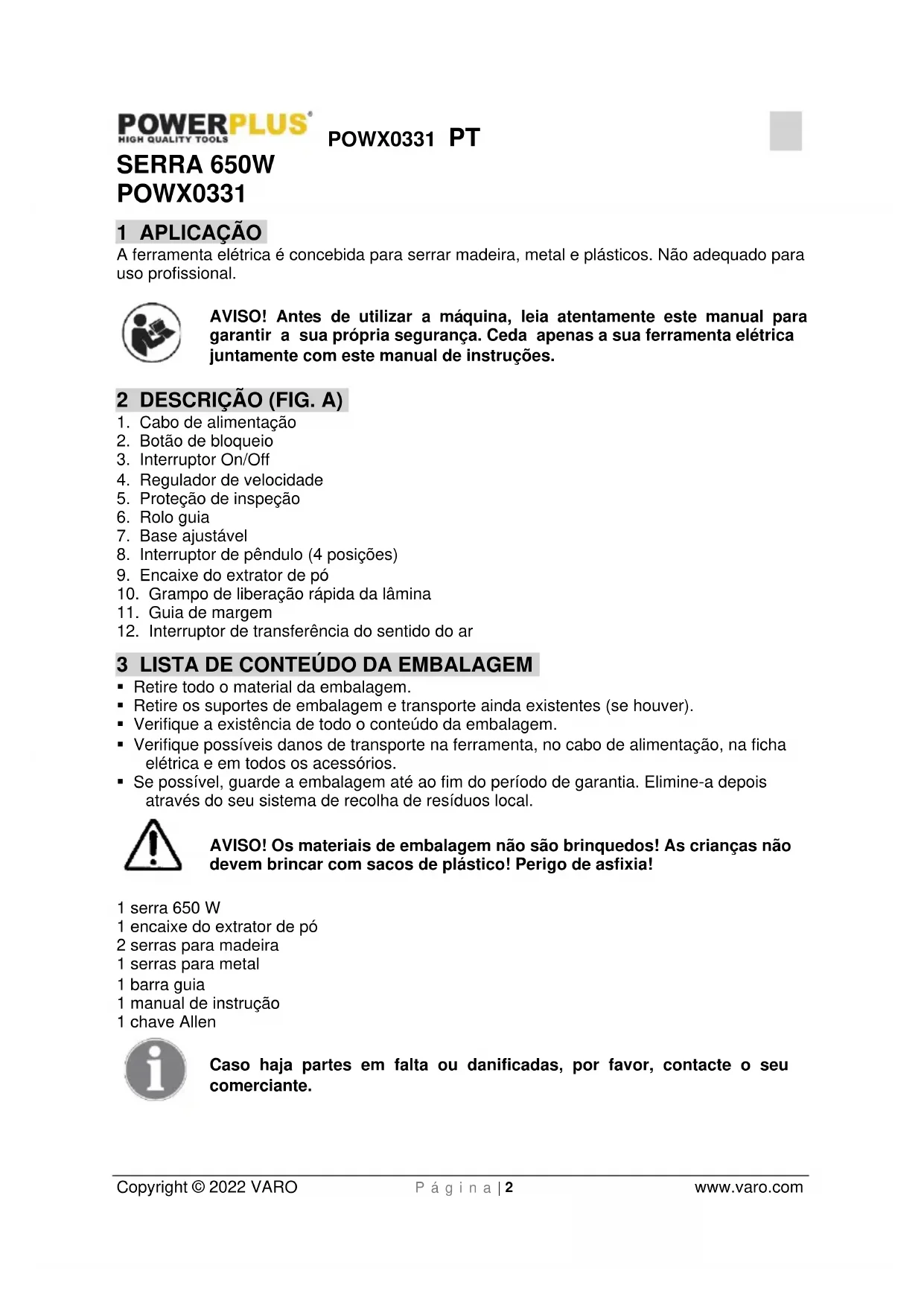

Copyright © 2022 VARO P á g i n a | 2 www.varo.com SERRA 650W POWX0331 1 APLICAÇÃO A ferramenta elétrica é concebida para serrar madeira, metal e plásticos. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

1. Cabo de alimentação

2. Botão de bloqueio

3. Interruptor On/Off

4. Regulador de velocidade

5. Proteção de inspeção

8. Interruptor de pêndulo (4 posições)

9. Encaixe do extrator de pó

10. Grampo de liberação rápida da lâmina

12. Interruptor de transferência do sentido do ar

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 serra 650 W 1 encaixe do extrator de pó 2 serras para madeira 1 serras para metal 1 barra guia 1 manual de instrução 1 chave Allen Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWX0331 PT Copyright © 2022 VARO P á g i n a | 3 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Use luvas de proteção.

Atenção: risco de ferimentos ou eventuais danos na ferramenta.

Use proteção ocular.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. 5 REGULAMENTAÇÕES DE SEGURANÇA E PREVENÇÃO DE ACIDENTES AVISO! Atenção! Devem ser lidas todas as instruções fornecidas. O não-cumprimento das instruções que se seguem pode provocar choque elétrico, incêndio e /ou ferimentos graves. O conceito utilizado a seguir de “Ferramenta elétrica” refere-se a ferramentas elétricas com alimentação elétrica (com cabo elétrico).

5.1 Local a trabalhar

• Mantenha a sua área a trabalhar limpa e arrumada. A desordem e áreas a trabalhar com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.

• Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.POWX0331 PT Copyright © 2022 VARO P á g i n a | 4 www.varo.com

5.3 Segurança de pessoas

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.POWX0331 PT Copyright © 2022 VARO P á g i n a | 5 www.varo.com

• Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 6 PROCEDIMENTOS DE SEGURANÇA ESPECIAIS PARA SERRAS

VERTICAIS DE RECORTAR

Atenção! A utilização de acessórios ou aparelhos adicionais diferentes dos especificados neste manual de instruções ou na lista de material a fornecer, pode significar perigo físico.

• Durante a utilização de serras verticais de recortar, devem ser usados protetores auriculares e máscaras anti-poeiras. A intensificação do ruído pode provocar danos auditivos.

• Não trabalhe em asbesto ou materiais que contenham asbesto com a serra vertical de recortar.

• Não deixar ferramentas elétricas a funcionar sem vigilância. Desligar sempre o aparelho e só o deixar ou abandonar quando o aparelho tiver parado completamente.

• No caso de cabelo comprido, o mesmo tem que ser tapado com touca. Trabalhe apenas com peças de vestuário justas.

• Atenção ao trabalhar em paredes: A danificação de cabos elétricos, tubagens de gás ou de água pode desencadear situações de perigo! Utilize detetores apropriados para verificar se existem cabos ocultos na área de trabalho.

• Fixe a peça de trabalho. Só uma peça de trabalho segura com dispositivos de fixação ou segura no torno de aperto fica bem fixa. Cuidado, as lâminas da serra podem ficar muito quentes.

• As lâminas da serra têm de estar sempre afiadas e em perfeito estado de funcionamento. Substitua de imediato as lâminas da serra rachadas e encurvadas.

• Trabalhe com a serra vertical de recortar com calma e de forma constante. Evita assim acidentes e a lâmina da serra e a serra vertical de recortar têm uma maior durabilidade.

• Não utilizar para cortar tubos ou cabos.

• Não utilizar lâminas rachadas, desafiadas ou danificadas.

• Não ligue a serra caso uma lâmina não esteja montada.

• Certifique-se que não existam obstruções na/sobre a superfície debaixo do objeto a ser cortado.

• Não tente cortar objetos mais espessos do que a profundidade máxima de corte da lâmina ou onde não haja espaço suficiente para a lâmina debaixo do objeto.

• As partes de metal da serra podem tornar-se condutivas caso a serra entre em contacto com um fio sob tensão. Segure, portanto, a serra somente na sua pega isolada.

• Certifique-se que as fendas de ventilação não estão bloqueadas.

• Nunca remova pó, obstruções ou coisas semelhantes da área de trabalho enquanto a lâmina está em funcionamento.

• Nunca pare a lâmina da serra ao aplicar pressão sobre a serra ou o lado lateral da lâmina.

• Não levante a serra do objeto a ser cortado caso a lâmina esteja ainda em funcionamento.

• Nunca coloque a serra sobre uma mesa ou bancada de trabalho caso a mesma não esteja ainda completamente imobilizada.POWX0331 PT Copyright © 2022 VARO P á g i n a | 6 www.varo.com

• Depois que a máquina tenha sido desligada, a lâmina da serra irá continuar em funcionamento por um curto período de tempo.

• Segure a ferramenta elétrica pelas superfícies isoladas aquando de trabalhos em que o acessório de corte possa entra em contacto com fios não visíveis ou com o seu próprio cabo. O acessório de corte que entre em contacto com um fio sob ”tensão” pode colocar as partes de metal da ferramenta elétrica sob “tensão” e dar um choque elétrico ao operador.

7 INSTRUÇÕES DE FUNCIONAMENTO

7.1 Começar (Fig. 1)

7.1.2 Operação contínua

Ligar: Pressione o botão On/Off, e prenda com o botão de bloqueio Desligar: Pressione o botão On/Off switch e liberte

7.1.3 Definição do controlo eletrónico de velocidade

Ao rodar o regulador de velocidade para a frente ou para trás, pode regular a velocidade variável. Gire o regulador de velocidade para um valor mais elevado para uma velocidade mais rápida e gire para um número mais baixo para uma velocidade mais lenta. A velocidade ideal de corte depende especificamente do material e das condições de trabalho. Aplicam-se as regulamentações gerais para as operações de corte.

7.2 Mudar a lâmina da serra (Fig. 2)

Empurre a alavanca do grampo da lâmina para cima como indicado pela seta na Fig. 2 e deslize a lâmina de serra na ranhura com os dentes para a frente. Certifique-se que a extremidade traseira da lâmina encaixa no grampo da lâmina e, de seguida, solte a alavanca do grampo da lâmina.

7.3 Ajuste da base (Fig. 3)

Para esquadria e cortes nas bordas poderá articular a base até 45” em qualquer direção após retirar os dois parafusos da base. Ajuste o ângulo pretendido e volte a apertar os dois parafusos.

A serra está equipada com uma tomada de extração de pó. Poderá ligar o seu aspirador na retaguarda da serra, na tomada. Se precisar de um adaptador especial, deverá contactar o fabricante do seu aspirador.

7.5 Interruptor de transferência para alterar o sentido do ar (Fig. 4)

Deslize o interruptor de transferência para a frente para alterar o sentido do ar para a frente como mostrado pela seta na Fig. 9 acima, que evita que a serradura tape as linhas previamente marcadas na peça de trabalho, que é conveniente para mover a ferramenta para a frente ao longo da linha previamente marcada.POWX0331 PT Copyright © 2022 VARO P á g i n a | 7 www.varo.com

Savning i en lige linje Para cortar aço macio, aço inoxidável combinado com óleo de refrigeração/corte e plásticos.

Voltagem nominal 230-240V Frequência nominal 50 Hz Potência nominal 650 W Rotações 0-3000min

Controlo eletrónica da velocidade Sim Base ajustável Sim Profundidade de corte - aço 8 mm Profundidade de corte - madeira 65 mm Profundidade de corte - plástico 65 mm Tipo do motor elétrico Com escova Tipo de conexão Com forma em T&U Troca rápida da lâmina Sim Softgrip Sim Interruptor do extrator de pó Sim Material da base Aço 9 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 88dB(A) Nível de potência acústica LwA 99dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração) 10,4 m/s² K = 1,5 m/s²POWX0331 PT Copyright © 2022 VARO P á g i n a | 8 www.varo.com 10 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 11 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWX0331 PT Copyright © 2022 VARO P á g i n a | 9 www.varo.com

12 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. –- Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Serra Marca: POWERplus Modelo nº.: POWX0331 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2014/30/EU 2006/42/CE Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 25/10/2021, Lier - BelgiumPOWX0331 NO Copyright © 2022 VARO S i d e | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................. 2
