Produkttype	Stikksag
Merke	PowerPlus
Modell	POWX0331
Nominell effekt	650 W
Forsyningsspenning	230-240 V
Frekvens	50 Hz
Tomgangshastighet	0-3000 min⁻¹
Maksimal skjæredybde (tre)	65 mm
Maksimal skjæredybde (stål)	8 mm
Maksimal skjæredybde (plast)	65 mm
Pendelposisjoner	4 (0-III)
Elektronisk hastighetskontroll	Ja
Justerbar såle	Ja (0-45°)
Rask bladskifte	Ja (uten verktøy)
Soft Grip-håndtak	Ja
Justerbar støvblåser	Ja
Tilkobling for støvsuging	Ja (muffe)
Bladtilkoblingstype	T og U
Kabellengde	3 m
Beskyttelsesklasse	II (dobbel isolasjon)
Lydtrykknivå (LpA)	88 dB(A)
Lydeffektnivå (LwA)	99 dB(A)
Vibrasjoner (aw)	10,4 m/s²
Vekt (estimert)	2,5 kg
Inkluderte tilbehør	2 treblader, 1 metallblad, styrestang, støvavsugingsmuffe, sekskantnøkkel, håndbok
Garanti	36 måneder

Ofte stilte spørsmål - POWX0331 PowerPlus

Hvordan bytter jeg bladet på stikksagen POWX0331?

Trykk spaken på bladholderen opp, sett inn bladet med tennene fremover i sporet, sørg for at bladets bakside passer inn i holderen, og slipp deretter spaken. Ingen verktøy er nødvendig.

Hvordan justerer jeg skjærehastigheten?

Drei hastighetsregulatoren fremover for å øke hastigheten, bakover for å redusere den. Ideell hastighet avhenger av materialet (tre, stål, plast) og arbeidsforholdene.

Hva er pendelbevegelse og hvordan bruker jeg den?

Pendelbevegelse gir ekstra frem-og-tilbake-bevegelse av bladet for en mer aggressiv skjæring. Pendelbryteren har 4 posisjoner: 0 (rett kutt for metall/plast), I (liten svingning for myk plast/hardtre), II (middels for hardtre/kryssfinér) og III (stor for mykt tre).

Hvordan kobler jeg en støvsuger til sagen?

Bruk den medfølgende støvavsugingsmuffen bak på sagen. Koble til slangen fra støvsugeren din. Hvis en spesiell adapter er nødvendig, kontakt støvsugerprodusenten.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller og støvmaske. Bruk hørselsvern da støyen overstiger 85 dB. Sørg for at bladet er godt festet og berør aldri bladet mens det beveger seg. Koble sagen fra strømmen før justering.

Hvilke materialer kan jeg kutte med denne stikksagen?

Denne sagen er designet for å kutte tre (opptil 65 mm), metall (stål opptil 8 mm) og plast (opptil 65 mm). Tilpass hastighet og pendelbevegelse til materialet. Ikke bruk den til å kutte rør eller kabler.

Hvordan vedlikeholder jeg stikksagen?

Rengjør regelmessig ventilasjonssporene for å unngå overoppheting. Bytt ut sløve eller skadede blader. Sjekk kabelens og støpslets tilstand. Få apparatet kontrollert av et autorisert serviceverksted om nødvendig.

Hva gjør jeg hvis sagen ikke starter?

Kontroller at støpselet er ordentlig tilkoblet og at stikkontakten fungerer. Sørg for at av/på-bryteren er trykket inn. Hvis problemet vedvarer, kan låseknappen være aktivert: trykk på bryteren for å låse den opp. Se bruksanvisningen eller kontakt kundeservice.

Kuttet er ikke rett, hva gjør jeg?

Bruk den medfølgende styrestangen for rett kutt. Kontroller at bladet ikke er sløvt eller bøyd. Sørg for at sålen er riktig justert. For skråkutt, løsne skruene på sålen, juster vinkelen og stram igjen.

Hva er garantien på stikksagen POWX0331?

Garantien er på 36 måneder fra kjøpsdato av den første brukeren. Den dekker produksjonsfeil, men ikke normal slitasje (blader, børster) eller skader som følge av feil bruk. Oppbevar kvitteringen din.

BRUKSANVISNING POWX0331 PowerPlus

1 BRUKSOMRÅDE 2
2 BESKRIVELSE (FIG. A) 2
3 PAKKENS INNHOLD 2
4 SYMBOLFORKLARING .... 3
5 GENERELLE REGLER FOR SIKKERHET / UNNGÅELSE AV ULYKKER....3
5.1 Arbeidsplassen 3
5.2 Elektrisk sikkerhet 3
5.3 Personsikkerhet....4
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 4
5.5 Service....4
6 SPESIELLE SIKKERHETSFORSKRIFTER FOR STIKKSAG......4
7 BRUKSANVISNING 5
7.1 Oppstart (Fig. 1)....5
7.1.1 Bruk med umiddelbar respons....5
7.1.2 Kontinuerlig bruk 5
7.1.3 Innstilling av elektronisk hastighetskontroll....5
7.2 Skifte av sagblad (Fig. 2)....6
7.3 Justering av basen (Fig. 3)....6
7.4 Støvavtrekk 6
7.5 Blåseretningsbryter for å endre blåseretningen (Fig. 4)....6
7.6 Bruk av pendel....6
8 TEKNISKE DATA....6
9 ST∅Y 7
10 GARANTI....7
11 MILJ∅....7
12 SAMSVARSERKLÆRING 8

STIKKSAG 650W POWX0331

1 BRUKSOMRÅDE

Verktøyet er beregnet på saging i tre, metall og plast. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Av sikkerhetshensyn bør du lese denne veiledningen nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Strømledning
2. Låseknapp
3. PÅ/AV-bryter
4. Hastighetsregulator
5. Inspeksjonsdeksel
6. Føringsruller
7. Justerbar bunnplate
8. Pendelbryter (4 posisjoner)
9. Sagflisavtrekksport
10. Hurtigutlösende bladklemme
11. Kantføring
12. Blåseretningsbryter

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 stikksag 650 W
1 sagflisavtrekksport
2 blader for tre
1 blader for metall
1 styreskinne
1 brukerhåndbok
1 sekskantnøkkel

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

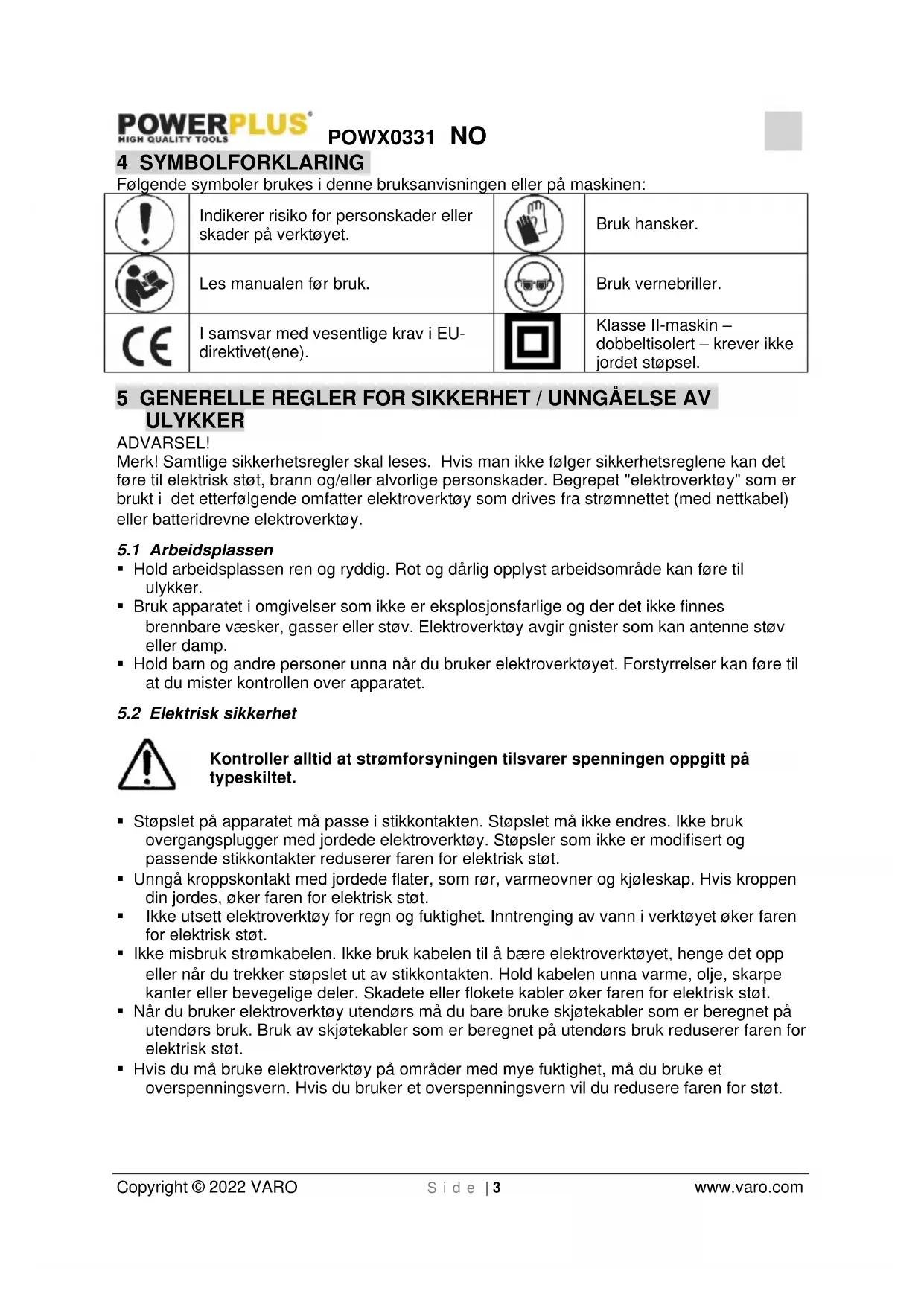

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.		Bruk hansker.
	Les manualen før bruk.		Bruk vernebriller.
	I samsvar med vesentlige krav i EU-direktivet(ene).		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.

5 GENERELLE REGLER FOR SIKKERHET / UNNGÅELSE AV ULYKKER

ADVARSEL!

Merk! Samtlige sikkerhetsregler skal leses. Hvis man ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i det etterfølgende omfatter elektroverktøy som drives fra strømnettet (med nettkabel) eller batteridrevne elektroverktøy.

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømforsyningen tilsvarer spenningen oppgitt på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger med jordede elektroverktøy. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Hvis kroppen din jordes, øker faren for elektrisk støt.
• Ikke utsett elektroverktøy for regn og fuktighet. Inntrenging av vann i verktøyet øker faren for elektrisk støt.
• Ikke misbruk strømkabelen. Ikke bruk kabelen til å bære elektroverktøyet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler. Skadete eller flokete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er beregnet på utendørs bruk. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader..

- Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

- Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulvkker.

- Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøvets bevegelige deler kan føre til personskade.

- Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

- Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

- Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

- Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 SPESIELLE SIKKERHETSFORSKRIFTER FOR STIKKSAG

Merk! Bruk av annet tilbehør eller tilleggsutstyr enn det som er beskrevet i denne bruksanvisningen eller er med i leveransen, kan føre til personskader.

• Bruk hørselsvern og støvmaske når du bruker stikksag. Støy kan føre til hørselskader.
• Bruk ikke stikksagen til å arbeide i asbest eller materialer som inneholder asbest.
• Ikke la maskinen gå uten oppsikt. Slå alltid av apparatet og ikke forlat det før verktøyet er fullstendig stoppet.
• Hvis du har langt hår, må dette dekkes til. Arbeid kun med tettsittende klær på deg.
• Vær forsiktig ved arbeid på vegger: Skader på strømledninger, gassledninger eller vannledninger kan føre til farlige situasjoner! Bruk egnede detektorer for å finne ut om det er skjulte ledninger i arbeidsområdet.
• Fest arbeidsstykket skikkelig. Bruk fastspenningsutstyr eller skrustikke til å holde fast arbeidsstykket.

Forsiktig, sagbladet kan være svært varmt.

• Sagbladet må alltid være skarpt og i god stand. Bytt umiddelbart ut brukne og bøyde sagblad
• Arbeid rolig og jevnt med stikksagen. På denne måten unngår du ulykker, og sagblad og stikksag får lengre levetid.
• Må ikke brukes til å kutte rør eller kabler.
• Bruk ikke sprukne, sløve eller skadde blader.
• Start ikke sagen hvis ikke det er påmontert blad.
• Kontroller at det ikke er hindringer i/på overflaten under gjenstanden som skal kuttes.
• Prøv ikke å kutte gjenstander som er tykkere enn maksimum kuttedybde på bladet eller hvor det er utilstrekkelig plass til bladet under gjenstanden.
• Sagens metalldeler kan bli strømførende hvis sagen kommer i kontakt med en strømførende ledning. Derfor må du kun holde sagen i det isolerte håndtaket.
• Kontroller at ventilasjonshullene ikke er blokkert.
• Fjern aldri støv, hindringer eller lignende fra arbeidsområdet mens bladet er i gang.
• Stopp aldri sagbladet ved å påføre press på sagen eller på siden av bladet.
• Løft aldri sagen fra gjenstanden du sager mens bladet fortsatt går.
• Plasser aldri sagen på et bord eller en arbeidsbenk hvis den ikke har stoppet helt.
• Sagbladet vil fortsette å gå en kort stund etter at maskinen har blitt slått av.
• Hold el-verktøyet i de isolerte gripeoverflatene når du bruker det på steder der kutteutstyret kan komme i kontakt med skjulte ledninger eller sin egen ledning. Kutteutstyr som kommer i kontakt med en strømførende ledning kan gjøre eksponerte deler av elverktøy strømførende, og kan gi brukeren elektrisk støt.

7 BRUKSANVISNING

7.1 Oppstart (Fig. 1)

7.1.1 Bruk med umiddelbar respons

7.1.2 Kontinuerlig bruk

Du kan sette variabel hastighet ved å dreie hastighetsregulatoren fremover eller bakover. Drei denne hastighetsregulator til et høyt tall for høyere hastighet, og til et lavere tall for lavere hastighet. Den beste sagehastighet avhenger av materialet og arbeidsforholdene. Generelle regler for verktøyhastigheter under skjæreoperasjoner gjelder

7.2 Skifte av sagblad (Fig. 2)

Skyv hendelen på bladklemmen oppover slik pilene viser i Fig. 2 og skyv sagbladet inn i sporet med tennene pekende fremover. Påse at den bakre kanten av bladet sitter riktig i bladklemmen, og slipp deretter hendelen på bladklemmen.

7.3 Justering av basen (Fig. 3)

For gjæring og avfasing kan du dreie basen opp til 45 grader i hver retning, etter å ha løsnet de to bunnskruene.

Juster til ønsket vinkel og stram til skruene igjen.

7.4 Støvavtrekk

Stikksagen er utstyrt med en støvavtrekksport. Du kan koble støvsugeren til porten på baksiden av stikksagen. Hvis du behøver en spesiell adapter, kontakter du forhandler av din støvsuger.

7.5 Blåseretningsbryter for å endre blåseretningen (Fig. 4)

Skyv blåseretningsbryteren forover for å endre blåseretningen forover, slik pilene viser i ovenstående Fig. 9 for å unngå at sagflis dekker en eventuelt opptegnet strek på arbeidsstykket, som brukes til å styre sagen.

7.6 Bruk av pendel

Posisjon	Skjærehandling	Bruksområder
0	Rett linje	For saging i bløtt stål, rustfritt stål i kombinasjon med kjøle-/skjæreolje og plast.
I	Saging med liten del av bladet	For saging i myk plast og hardt tre.
II	Saging med middels del av bladet	For saging i hardt tre og kryssfinér. For hurtig saging i aluminium og bløtt stål.
III	Saging med stor del av bladet	For hurtig saging i mykt tre og kryssfinér.

8 TEKNISKE DATA

Merkespenning	230-240V
Merkefrekvens	50 Hz
Merkeeffekt	650 W
Omdreiningshastighet	0-3000min ^-1
Beskyttelsesklasse	II
Lengde, kabel	3
Pendelposisjoner	4
Elektronisk hastighetskontroll	Ja
Justerbar fotplate	Ja
Kuttedybde, stål	8 mm
Kuttedybde, tre	65 mm
Kuttedybde, plast	65 mm
Elektrisk motortype	Børste
Festetype, blad	T og U-formet
Hurtig bladskifte	Ja
Mykt grep	Ja
Bryter for blåseluft	Ja

9 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA

92 dB(A)

Lydeffektnivå LwA

103 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

10,4 m/s²

K = 1,5 ~m / s^2

10 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
• Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

11 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

12 SAMSVARSERKLÆRING

VARO N.V. -- Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at.

Produkt: Stikksag

Merke: POWERplus

Modell: POWX0331

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2014/30/EU

2006/42/EC

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-2-11:2016

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder
