POWX0331 - Scie PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de scie	Scie circulaire
Puissance	1200 W
Diamètre de la lame	185 mm
Vitesse à vide	5000 tr/min
Profondeur de coupe maximale	65 mm à 90°
Inclinaison de la lame	0-45°
Poids	3.8 kg
Utilisation	Coupe de bois, panneaux, matériaux composites
Maintenance	Nettoyage régulier, affûtage de la lame, vérification des câbles
Sécurité	Protection de la lame, interrupteur de sécurité, utilisation de lunettes de protection
Accessoires inclus	Lame de scie, guide parallèle, clé de service
Garantie	2 ans

FOIRE AUX QUESTIONS - POWX0331 PowerPlus

Comment assembler la scie PowerPlus POWX0331 ?

Veuillez consulter le manuel d'utilisation fourni avec la scie pour des instructions d'assemblage détaillées. Assurez-vous de suivre chaque étape et de ne pas omettre de pièces.

Pourquoi la scie ne démarre-t-elle pas ?

Vérifiez que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est bien en position 'déverrouillé'.

Comment changer la lame de la scie ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer la vis de fixation de la lame. Remplacez la lame usée par une nouvelle et resserrez la vis.

Quels types de matériaux puis-je couper avec la PowerPlus POWX0331 ?

La scie est conçue pour couper du bois, des panneaux de particules et des matériaux similaires. Évitez de couper des matériaux métaux durs ou des plastiques très épais.

Comment entretenir ma scie PowerPlus POWX0331 ?

Nettoyez régulièrement la scie après utilisation, vérifiez l'état de la lame et lubrifiez les pièces mobiles si nécessaire. Consultez le manuel pour des recommandations spécifiques d'entretien.

Que faire si la scie surchauffe ?

Si la scie surchauffe, arrêtez l'utilisation immédiatement et laissez-la refroidir. Vérifiez que les ventilations ne sont pas obstruées et que la lame est adaptée au matériau coupé.

La scie fait du bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème. Vérifiez si la lame est bien fixée et si des débris sont coincés dans la scie. Si le problème persiste, contactez un professionnel.

Est-ce que la PowerPlus POWX0331 est garantie ?

Oui, la scie est généralement fournie avec une garantie. Veuillez consulter votre preuve d'achat et le manuel d'utilisation pour les détails spécifiques sur la garantie.

MODE D'EMPLOI POWX0331 PowerPlus

5.4 Précautions de manipulation et d’utilisation d’outils électriques ........................ 4

7.1.1 Fonctionnement à réponse instantanée..................................................................... 6

7.1.2 Fonctionnement continu ............................................................................................ 6

7.1.3 Réglage de la commande de vitesse électronique..................................................... 6

7.5 Commutateur de changement de direction du souffle (Fig. 4) ............................. 6

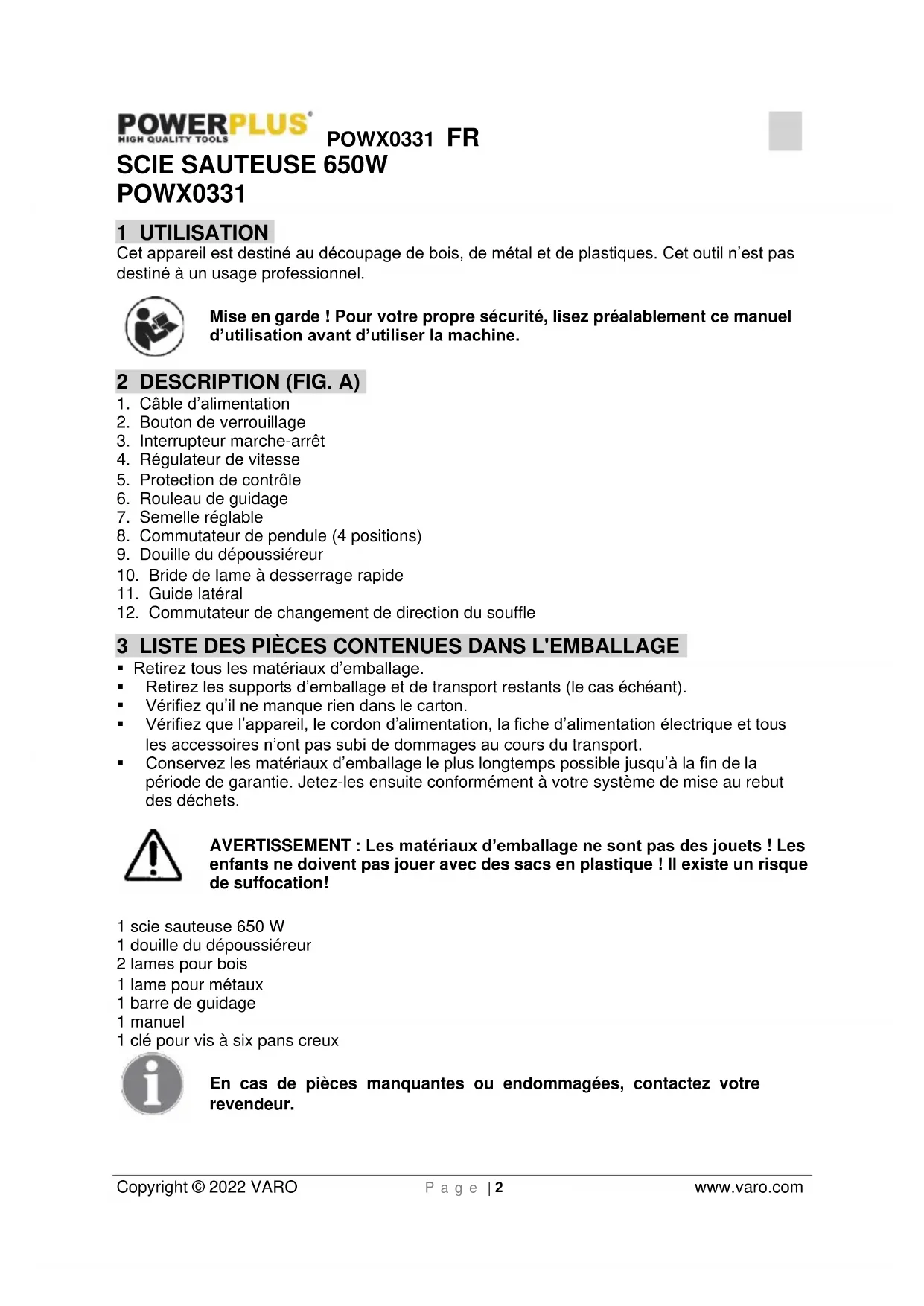

POWX0331 1 UTILISATION Cet appareil est destiné au découpage de bois, de métal et de plastiques. Cet outil n’est pas destiné à un usage professionnel. Mise en garde ! Pour votre propre sécurité, lisez préalablement ce manuel d’utilisation avant d’utiliser la machine. 2 DESCRIPTION (FIG. A)

1. Câble d’alimentation

2. Bouton de verrouillage

3. Interrupteur marche-arrêt

4. Régulateur de vitesse

5. Protection de contrôle

6. Rouleau de guidage

8. Commutateur de pendule (4 positions)

9. Douille du dépoussiéreur

10. Bride de lame à desserrage rapide

12. Commutateur de changement de direction du souffle

3 LISTE DES PIÈCES CONTENUES DANS L'EMBALLAGE

• Retirez tous les matériaux d’emballage.

• Retirez les supports d’emballage et de transport restants (le cas échéant).

• Vérifiez qu’il ne manque rien dans le carton.

• Vérifiez que l’appareil, le cordon d’alimentation, la fiche d’alimentation électrique et tous les accessoires n’ont pas subi de dommages au cours du transport.

• Conservez les matériaux d’emballage le plus longtemps possible jusqu’à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d’emballage ne sont pas des jouets ! Les

enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation! 1 scie sauteuse 650 W 1 douille du dépoussiéreur 2 lames pour bois 1 lame pour métaux 1 barre de guidage 1 manuel 1 clé pour vis à six pans creux En cas de pièces manquantes ou endommagées, contactez votre revendeur.POWX0331 FR Copyright © 2022 VARO P a g e | 3 www.varo.com 4 PICTOGRAMMES Les symboles suivants sont utilisés dans ce mode d’emploi et/ou sur la machine:

Risque de lésion corporelle ou de dégâts matériels.

Portez des gants de protection.

Lisez le manuel avant utilisation.

Portez une protection oculaire.

Conformément aux principales exigences de la/des directive(s) Européenne(s).

Machine de la classe II – Double isolation – vous n’avez pas besoin d’une prise avec mise à terre. 5 CONSIGNES GÉNÉRALES DE SÉCURITÉ ET RÉGLEMENTATIONS

DE PRÉVENTION DES ACCIDENTS

Attention, toutes les instructions doivent être consultées ! Un non-respect des instructions et mises en garde suivantes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez toutes les instructions et mises en garde pour une consultation ultérieure. La notion d'"outil électrique" utilisée ci-après fait référence à un outil électrique connecté au réseau électrique (avec câble secteur) ou à un outil électrique alimenté par batterie (sans fil).

• Maintenez la propreté et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.

• N’utilisez pas les outils électriques dans un environnement présentant un risque d’explosion et contenant des liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles susceptibles de provoquer l’embrasement de la poussière ou des vapeurs.

• Maintenez les enfants et les tierces personnes à l’écart lorsque vous utilisez l’outil électrique. Vous risquez de perdre le contrôle de l’appareil en cas de distraction.

5.2 Sécurité électrique

La tension d’alimentation doit correspondre à celle indiquée sur l’étiquette des caractéristiques.

• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut en aucun cas être modifiée. N'utilisez pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises adaptées réduisent le risque de décharge électrique.

• Évitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cuisinières électriques et réfrigérateurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.

• Tenez les outils électriques à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans un appareil électrique augmente le risque de décharge.

• N'utilisez pas le câble secteur pour porter ou suspendre l’outil électrique ou encore pour retirer la fiche secteur de la prise. Tenez le câble secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pièces mobiles de l'appareil. Des câbles secteurs endommagés ou emmêlés augmentent le risque de décharge électrique.

• Lorsque vous utilisez un outil électrique à l'air libre, n’employez que des rallonges autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à une utilisation extérieure réduit le risque de décharge électrique.POWX0331 FR Copyright © 2022 VARO P a g e | 4 www.varo.com

• Si vous êtes obligé d’utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L’utilisation d’un RCD réduit le risque de décharge.

5.3 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et utilisez toujours un outil électrique avec précaution. N'utilisez pas un outil électrique lorsque vous êtes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d’outils électriques peut engendrer des blessures graves.

• Portez un équipement de protection individuel ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuel tel que masque anti poussière, chaussures de sécurité antidérapantes, casque de protection ou protections acoustiques, selon l'usage de l'outil électrique, réduit le risque des blessures.

• Évitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position éteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si votre doigt se trouve sur le commutateur de l’outil électrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.

• Retirez les outils de réglage ou les clés de serrage avant de mettre l’outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l’outil électrique est susceptible de provoquer des blessures.

• Ne vous surestimez pas. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de mieux contrôler l’outil électrique dans les situations inattendues.

• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les parties mobiles.

• Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inhérents à la poussière.

5.4 Précautions de manipulation et d’utilisation d’outils électriques

• Ne surchargez pas l’outil électrique. Utilisez l’outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sûr dans le champ d'application concerné.

• N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique ne pouvant plus être allumé ou éteint est dangereux et doit être réparé.

• Retirez la fiche secteur de la prise avant de procéder à des réglages, de remplacer des accessoires ou de ranger l’outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l’outil électrique.

• Conservez les outils électriques inutilisés hors d’atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces instructions utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

• Entretenez l'appareil avec soin. Contrôlez qu’aucune pièce mobile de l'appareil n’est décentrée ou grippée, qu’aucune pièce n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défaillant des outils électriques.

• Maintenez la propreté et l'affûtage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affûtées, se bloquent moins souvent et sont plus faciles à diriger.

• Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d’origine uniquement, de manière à préserver la sécurité de l'appareil.POWX0331 FR Copyright © 2022 VARO P a g e | 5 www.varo.com 6 RÈGLES DE SÉCURITÉ SPÉCIALES POUR SCIES SAUTEUSES Attention! L'utilisation d'accessoires ou d’appareils accessoires autres que ceux recommandés dans le présent mode d'emploi ou présents dans l’emballage peut entraîner un risque de blessure.

• Le port de protections auditives et d'un masque antipoussière est obligatoire lors de l'utilisation d'une scie sauteuse. L'effet du bruit est susceptible de provoquer des dommages auditifs.

• Ne travaillez pas d’amiante ni de matériaux contenant de l’amiante avec la scie sauteuse.

• Les outils électriques ne peuvent fonctionner sans surveillance. L'appareil doit toujours être mis hors circuit et ne peut être déposé ou abandonné qu'une fois intégralement à l'arrêt.

• Les cheveux longs doivent être couverts durant l’utilisation. Ne travaillez qu’avec des vêtements serrants.

• Remarque en cas de travaux sur des parois: les dégâts occasionnés à des lignes électriques, des conduites de gaz ou des canalisations d'eau peuvent engendrer des situations dangereuses! Utilisez des détecteurs appropriés pour vérifier si des conduites dissimulées se trouvent dans la zone de travail.

• Utilisation de rallonges. Utilisez exclusivement des câbles de rallonge adaptés à la puissance de l'appareil. La section minimale du conducteur doit être de 1,5 mm². En cas d'utilisation d'une bobine, le câble doit toujours être entièrement déroulé. Attention, les lames de scie peuvent atteindre des températures très élevées.

• Les lames de scie doivent toujours être aiguisées et en parfait état. Vous devez immédiatement remplacer les lames de scie cassées et pliées.

• Travaillez calmement et de manière uniforme avec la scie sauteuse. Vous éviterez ainsi les accidents et vous prolongerez la durée de vie de la lame et de la scie sauteuse.

• Ne pas utiliser pour la découpe de tuyaux ou de câbles.

• Ne pas utiliser de lames fissurées, émoussées ou endommagées.

• Ne pas démarrer la scie si aucune lame n’est montée.

• La surface sur laquelle est posé le matériau à couper doit être exempte d’obstacles, dessus et dessous.

• Ne pas essayer de découper un matériau plus épais que la profondeur de coupe maximale de la lame, ou lorsqu’il n’y a pas suffisamment d’espace pour la lame sous la pièce.

• Les parties métalliques de la scie peuvent devenir conductrices en cas de contact de la scie avec un fil sous tension. La scie doit donc être tenue par les poignées isolées.

• Vérifier que les fentes de ventilation ne sont pas bloquées.

• Ne pas enlever la poussière, les obstructions ou autres de la zone de travail pendant que la lame est en marche.

• Ne pas arrêter la lame en exerçant une pression sur la scie ou sur le côté de la lame.

• Ne pas retirer la scie de la pièce travaillée tant que la lame est en mouvement.

• Ne pas placer la scie sur une table ou un établi si elle n’est pas à l’arrêt complet.

• La lame de la scie continue de fonctionner peu de temps après que l’appareil a été mis hors tension.POWX0331 FR Copyright © 2022 VARO P a g e | 6 www.varo.com

• Tenir l’appareil par les parties isolées lors d’opérations au cours desquelles l’outil de coupe risque d’entrer en contact avec un fil caché ou le câble d’alimentation de l’outil lui- même. Tout contact de l’outil de coupe avec un fil sous tension peut également mettre sous tension les pièces métalliques non protégées de l’appareil et exposer l’utilisateur à un risque d’électrocution.

7 CONSIGNES D’UTILISATION

7.1 Démarrage (Fig. 1)

7.1.1 Fonctionnement à réponse instantanée

Mise sous tension : Appuyez sur l’interrupteur marche/arrêt. Mise hors tension : Relâchez l’interrupteur marche/arrêt.

7.1.2 Fonctionnement continu

Mise sous tension : Appuyez sur l’interrupteur marche/arrêt, maintenez le bouton enfoncé et bloquez-le avec le bouton de verrouillage. Mise hors tension : Appuyez sur l’interrupteur marche/arrêt et relâchez-le.

7.1.3 Réglage de la commande de vitesse électronique

En tournant le régulateur de vitesse vers l’avant ou l’arrière, vous obtenez une vitesse variable. Tournez la régulateur de vitesse vers un chiffre supérieur pour régler une vitesse plus rapide et tournez-la vers un chiffre inférieur pour une vitesse plus lente. La vitesse de coupe idéale dépend du matériau spécifique et des conditions de travail. Les règles générales s’appliquent pour la vitesse des outils dans les opérations de découpe.

7.2 Remplacement de la lame de la scie (Fig. 2)

Poussez le levier de la bride de lame vers le haut comme indiqué par la flèche sur la Fig. 2 et faites coulisser la lame de scie dans la rainure de positionnement avec les dents pointant vers l’avant. Vérifiez que le dos de la lame s’adapte dans la bride de lame, puis relâchez le levier de la bride de lame.

7.3 Réglage du châssis (Fig. 3)

Pour l’assemblage à onglet et la coupe en biseau, vous pouvez pivoter la semelle jusqu’à 45’’ dans une direction quelconque après avoir dévissé les deux vis dans le bas. Réglez l’angle requis et serrez de nouveau les deux vis.

La scie sauteuse est équipée d’une douille de dépoussiéreur. Vous pouvez raccorder votre aspirateur à l’arrière de la scie sauteuse. Si un adaptateur spécial est nécessaire, contactez le fabricant de votre aspirateur.

7.5 Commutateur de changement de direction du souffle (Fig. 4)

Faites coulisser le commutateur vers l’avant pour régler la direction du souffle vers l’avant comme indiqué par la flèche sur la Fig. 9, afin d’éviter que la sciure ne recouvre la ligne marquée sur la pièce à travailler. Lors de la coupe, l’outil est en effet déplacé vers l’avant le long de cette ligne préalablement marquée sur la pièce à travailler.POWX0331 FR Copyright © 2022 VARO P a g e | 7 www.varo.com

7.6 Utilisation du pendule

Position Découpe Applications

Découpe en ligne droite Pour la découpe d’acier doux, d’acier inoxydable en association avec de l’huile de refroidissement/coupe et des plastiques.

Petite découpe périphérique Pour la découpe de plastique doux et de bois dur.

Découpe périphérique moyenne Pour la découpe de bois dur et de contreplaqué. Pour la découpe rapide d’aluminium et d’acier doux. III Grande découpe périphérique Pour la découpe rapide de bois tendre et de contreplaqué.

Positions pendulaires

Contrôle électronique de la vitesse Oui Base réglable Oui Profondeur de coupe : acier 8 mm Profondeur de coupe : bois 65 mm Profondeur de coupe : plastique 65 mm Type de moteur électrique À balais Type de raccord En forme de T et de U Changement rapide des lames Oui Poignée à revêtement souple « Soft grip » Oui Interrupteur de soufflage de la poussière Oui Matériau de base Acier 9 BRUIT Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=3) Pression acoustique LpA 88dB(A) Puissance acoustique LwA 99dB(A) ATTENTION ! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l’ouïe. aw (Vibrations) 10.4m/s² K = 1,5 m/s²POWX0331 FR Copyright © 2022 VARO P a g e | 8 www.varo.com 10 GARANTIE

• Ce produit est garanti pour une période de 36 mois effective à compter de la date d’achat par le premier utilisateur.

• Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n’inclut pas : les batteries, les chargeurs, les défauts dus à l’usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les défauts résultant d’une utilisation incorrecte, d’accidents ou de modifications ; ni ne couvre les frais de transport.

• Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.

• Nous rejetons toute responsabilité pour toute blessure corporelle résultant d'une utilisation inappropriée de l'outil.

• Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les outils Powerplus.

• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.

• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.

• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résulte d'une négligence d'entretien ou d'une surcharge.

• Tout dommage résultant d'une pénétration de fluide, d'une pénétration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.

• L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.

• Les appareils ou pièces remplacé(e)s sous garantie sont par conséquent la propriété de Varo NV.

• Nous nous réservons le droit de rejeter toute réclamation dans les cas où l’achat ne peut être vérifié ni lorsqu’il est évident que le produit n’a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)

• Votre reçu d’achat doit être conservé comme preuve de la date d’achat.

• Votre outil non démonté doit être renvoyé à votre revendeur dans un état de propreté acceptable (dans son coffret moulé par soufflage d’origine le cas échéant), accompagné de votre preuve d’achat. 11 ENVIRONNEMENT Si votre appareil doit être remplacé, après une utilisation prolongée, ne vous en débarrassez pas avec les ordures ménagères mais destinez-le à un traitement respectueux de l'environnement. Les outils électriques usagés ne peuvent être traités de la même manière que les ordures ménagères ordinaires. Procédez à leur recyclage, là où il existe des installations adéquates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.POWX0331 FR Copyright © 2022 VARO P a g e | 9 www.varo.com

12 DÉCLARATION DE CONFORMITÉ

VARO N.V. - - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que : Appareil : Scie sauteuse Marque : POWERplus Modèle : POWX0331 est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration. Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature) : 2011/65/EU 2014/30/EU 2006/42/CE Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature) : EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Détenteur de la Documentation technique : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Le soussigné agit au nom du PDG de l'entreprise, Philippe Vankerkhove Réglementation – Directeur de la conformité 25/10/2021, Lier - BelgiumPOWX0331 EN Copyright © 2022 VARO P a g e | 1 www.varo.com 1 APPLICATION .................................................................................. 2
