| Tipo di prodotto | Seghetto alternativo |
| Marca | PowerPlus |
| Modello | POWX0331 |
| Potenza nominale | 650 W |
| Tensione di alimentazione | 230-240 V |
| Frequenza | 50 Hz |
| Velocità a vuoto | 0-3000 min⁻¹ |
| Profondità di taglio massima (legno) | 65 mm |
| Profondità di taglio massima (acciaio) | 8 mm |
| Profondità di taglio massima (plastica) | 65 mm |
| Posizioni pendolari | 4 (0-III) |
| Controllo elettronico della velocità | Sì |
| Piastra regolabile | Sì (0-45°) |
| Cambio rapido della lama | Sì (senza utensili) |
| Impugnatura Soft Grip | Sì |
| Soffiatore di polvere orientabile | Sì |
| Attacco per aspirazione | Sì (boccola) |
| Tipo di attacco lama | T e U |
| Lunghezza del cavo | 3 m |
| Classe di protezione | II (doppio isolamento) |
| Livello di pressione acustica (LpA) | 88 dB(A) |
| Livello di potenza acustica (LwA) | 99 dB(A) |
| Vibrazioni (aw) | 10,4 m/s² |
| Peso (stimato) | 2,5 kg |
| Accessori inclusi | 2 lame legno, 1 lama metallo, barra di guida, boccola antopolvere, chiave esagonale, manuale |
| Garanzia | 36 mesi |
Domande frequenti - POWX0331 PowerPlus
Domande degli utenti su POWX0331 PowerPlus
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale POWX0331 - PowerPlus e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. POWX0331 del marchio PowerPlus.
MANUALE UTENTE POWX0331 PowerPlus
IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE
PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL
NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING
DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING
SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN
FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS
1 APPLICAZIONE 2
2 DESCRIZIONE (FIG. A) 2
3 DISTINTA DEI COMPONENTI....2
4 SIMBOLI 3
5 REGOLE GENERALI PER LA SICUREZZA E LA PREVENZIONE DEGLI INCIDENTI....3
5.1 Luogo di lavoro....3
5.2 Sicurezza elettrica....3
5.3 Sicurezza delle persone....4
5.4 Uso attento e scrupoloso degli elettroutensili....4
5.5 Manutenzione....4
6 NORME DI SICUREZZA SPECIALI PER SEGHE DA TRAFORO . 5
7 ISTRUZIONI PER L'USO 6
7.1 Messa in funzione (Fig. 1)....6
7.1.1 Funzionamento a risposta istantanea....6
7.1.2 Funzionamento continuo....6
7.1.3 Impostazione del controllo elettronico della velocità....6
7.2 Sostituzione della lama (Fig. 2)....6
7.3 Regolazione della base (Fig. 3)....6
7.4 Aspirazione della polvere....6
7.5 Commutatore della direzione di rotazione (Fig. 4)....6
7.6 Uso del pendolo....6
8 DATI TECNICI 7
9 RUMORE 7
10 GARANZIA 8
11 AMBIENTE 8
12 DICHIARAZIONE DI CONFORMITÀ 9

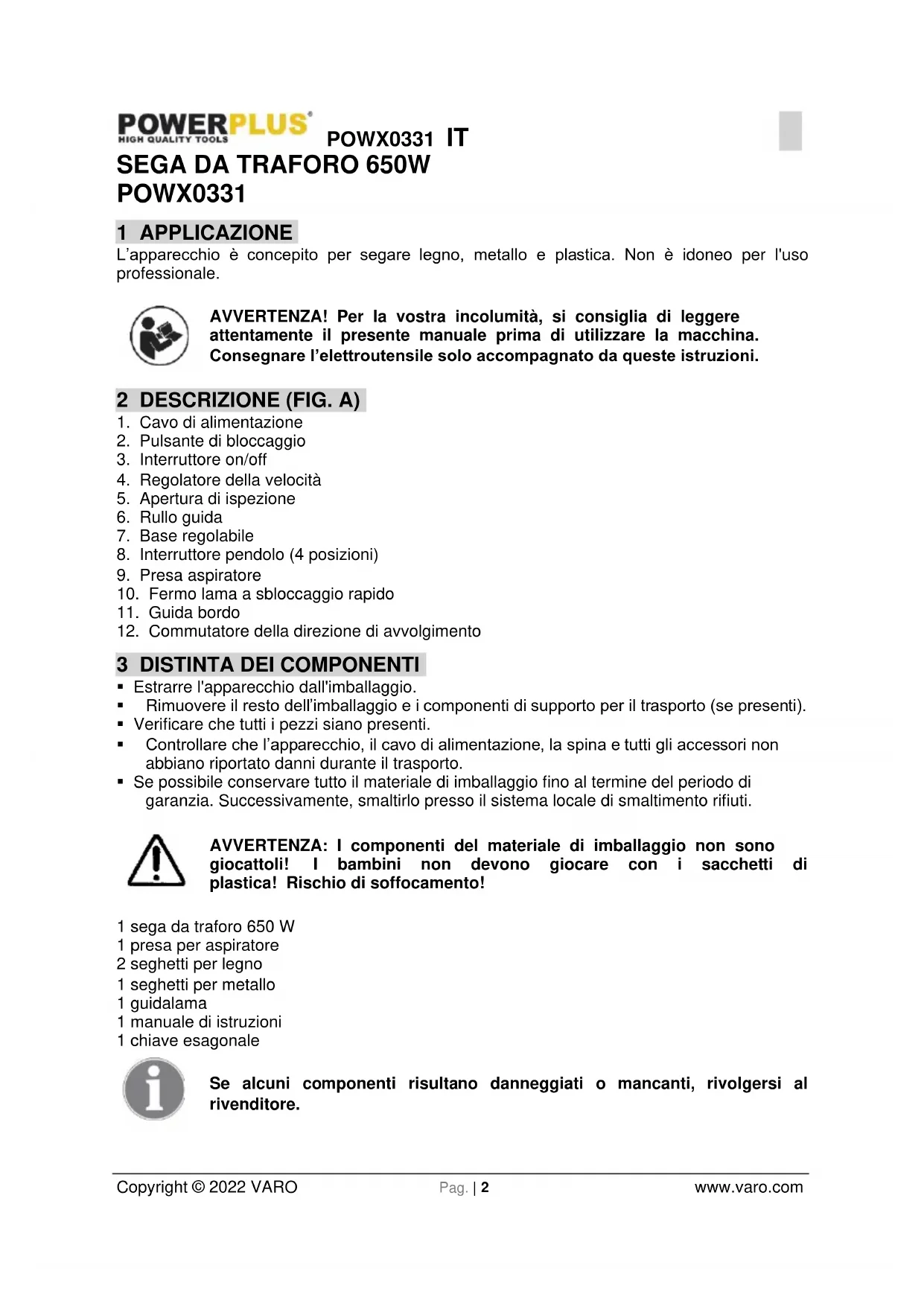

SEGA DA TRAFORO 650W POWX0331
1 APPLICAZIONE
L'apparecchio è concepito per segare legno, metallo e plastica. Non è idoneo per l'uso professionale.
AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.
2 DESCRIZIONE (FIG. A)
- Cavo di alimentazione
- Pulsante di bloccaggio
- Interruttore on/off
- Regolatore della velocità
- Apertura di ispezione
- Rullo guida
- Base regolabile
- Interruttore pendolo (4 posizioni)
- Presa aspiratore
- Fermo lama a sbloccaggio rapido
- Guida bordo
- Commutatore della direzione di avvolgimento
3 DISTINTA DEI COMPONENTI
- Estrarre l'apparecchio dall'imballaggio.
- Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti).
- Verificare che tutti i pezzi siano presenti.
- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.
AVVERTENZA: I componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!
1 sega da traforo 650 W
1 presa per aspiratore
2 seghetti per legno
1 seghetti per metallo
1 guidalama
1 manuale di istruzioni
1 chiave esagonale
Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.
4 SIMBOLI
Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:
 | Indica il rischio di lesioni personali o danni all’utensile. |  | Indossare guanti protettivi. |
 | Leggere attentamente il manuale prima dell'uso. |  | Indossare protezioni oculari. |
 | Conforme ai requisiti essenziali delle Direttive Europee. |  | Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra. |
5 REGOLE GENERALI PER LA SICUREZZA E LA PREVENZIONE DEGLI INCIDENTI
AVVERTENZA!
Attenzione! Leggere tutte le istruzioni. Non attenersi alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).
5.1 Luogo di lavoro
- Mantenere l'area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
- Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.
- Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.
5.2 Sicurezza elettrica
Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati.
- La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
- Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
- Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica.
- Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l'apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche.
Se l'elettroutensile va impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche.
Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.
5.3 Sicurezza delle persone
- Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.
- Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.
- Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi su "OFF" (0) prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti.
- Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare ferimenti.
- Non essere mai troppo sicuri di sé. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
- Indossare l'abbigliamento adatto. L'abbigliamento deve essere il più possibile aderente ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
- Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.
5.4 Uso attento e scrupoloso degli elettroutensili
Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con l'elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.
- Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.
- Estrarre la spina dalla presa prima delle regolazioni dell'apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l'avvio involontario dell'apparecchio.
- Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio da persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.
- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.
- Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e con accurata affilatura si bloccano di meno e si gestiscono medlio.
- Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e in particolare a quanto previsto per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e le conseguenti attività. L'impiego di elettroutensili per usi diversi da quanto previsto può condurre a situazioni pericolose.
5.5 Manutenzione
- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di
6 NORME DI SICUREZZA SPECIALI PER SEGHE DA TRAFORO
Attenzione! L'impiego di accessori o accessori supplementari diversi da quelli raccomandati nelle presenti istruzioni d'esercizio può rappresentare un pericolo.
- Per utilizzare le seghe da traforo si devono indossare paraorecchie e maschera antipolvere. L'effetto della rumorosità può causare danni all'udito.
- Non usare la sega da traforo per lavorare su amianto o materiali a base di amianto.
- Non lasciare incustoditi gli elettroutensili. Spegnere sempre l'apparecchio e abbandonarlo o riporlo solo quando è completamente fermo.
- I capelli lunghi vanno raccolti. Indossare sempre abbigliamento aderente.
- Attenzione per i lavori da eseguire su pareti: Il danneggiamento di linee elettriche, condotte di gas o di acqua può causare situazioni molto pericolose! Utilizzare gli appositi rilevatori per verificare l'eventuale presenza di condutture nascoste nell'area di lavoro.
- Fissare il pezzo in lavorazione. Un pezzo in lavorazione è da ritenersi ben fissato solo se trattenuto da dispositivi di serraggio o da morsa a vite.
Procedere con cautela perché le lame possono diventare bollenti.
- Le lame della sega devono essere sempre mantenute affiliate e in perfetto stato. Sostituire subito le lame rotte e piegate.
- Con la sega da traforo, lavorare stando fermi e in modo uniforme. In questo modo, si potranno evitare incidenti, conservando più a lungo sia la lama sia il la sega da traforo.
- Non utilizzare per il taglio di tubi o cavi.
- Non utilizzare lame danneggiate, non affiliate o spaccate.
- Non avviare la sega se non è stata inserita nessuna lama.
■ Verificare che non ci siano ostruzioni all'interno o sulla superficie dell'oggetto da tagliare. - Non provare a tagliare oggetti più spessi della profondità di taglio massima della lama, o nelle situazioni in cui non c'è abbastanza spazio al di sotto dell'oggetto per la lama.
- Le parti in metallo della sega possono diventare conduttrici se la sega entra a contatto con conduttori elettrici. Pertanto, mantenere la sega solo dal manico isolante.
- Controllare che le aperture di ventilazione non siano ostruite.
- Non togliere polvere, ostruzioni o qualcosa di simile dall'area di lavoro mentre la lama è in funzione.
- Non arrestare mai la lama della sega facendo pressione sulla sega o sulla parte laterale della lama.
- Non sollevare la sega dall'oggetto da tagliare se la lama è ancora in funzione.
- Non posizionare mai la sega su un tavolo o un banco di lavoro prima di averla arrestata completamente.
- La lama della sega continuerà a funzionare per qualche secondo dopo che la macchina è stata spenta.
- Quando si esegue un'operazione in cui lo strumento di taglio può entrare in contatto con fili nascosti o con il cavo di alimentazione, reggere l'utensile elettrico dalle superfici isolate. Se lo strumento di taglio entra in contatto con un cavo elettrico "sotto tensione", le parti metalliche dell'utensile elettrico possono andare "sotto tensione" e l'operatore potrebbe avere una scossa elettrica.
7 ISTRUZIONI PER L'USO
7.1 Messa in funzione (Fig. 1)
7.1.1 Funzionamento a risposta istantanea Accensione: Premere l'interruttore on/off. Spegnimento: Rilasciare l'interruttore on/off.
7.1.2 Funzionamento continuo Accensione: Premere l'interruttore On/Off, mantenerlo premuto e bloccare con l'apposito pulsante. Spegnimento: Premere l'interruttore on/off e rilasciare
7.1.3 Impostazione del controllo elettronico della velocità Per impostare la velocità variabile ruotare in avanti o all'indietro il regolatore di velocità. Ruotare la regolatore della velocità verso un numero elevato per una maggiore velocità e verso un numero più basso per una velocità inferiore. La velocità di taglio ideale dipende dalle condizioni di lavoro e dal materiale.
7.2 Sostituzione della lama (Fig. 2)
Spingere verso l'alto la leva del fermo della lama, come mostrato dalla freccia nella Fig. 2, e far scorrere la lama nella scanalatura di posizionamento con i denti rivolti in avanti. Accertarsi che il bordo posteriore della lama sia ben inserito nel fermo della lama, quindi sbloccare la leva del fermo.
7.3 Regolazione della base (Fig. 3)
Per tagli a quartabuono o ad angolo acuto è possibile ruotare la base fino a 45° in qualsiasi direzione dopo aver svitato le due viti in basso. Regolare sull'angolo desiderato e serrare nuovamente le due viti.
7.4 Aspirazione della polvere
La sega è dotata di presa per il collegamento di un aspiratore. È possibile collegare l'aspirapolvere sul retro della sega. In caso di necessità di un adattatore speciale, rivolgersi al fabbricante dell'aspirapolvere.
7.5 Commutatore della direzione di rotazione (Fig. 4)
Far scorrere il commutatore in avanti per invertire la direzione di avvolgimento in avanti, come mostrato dalla freccia nella Fig. 9 sopra. In tal modo si eviterà che la segatura ricopra la linea precedentemente tracciata sul pezzo da tagliare, con evidente vantaggio nel caso in cui si debba muovere l'utensile lungo tale linea.
7.6 Uso del pendolo
| Posizione | Azione di taglio | Applicazioni |
| 0 | Taglio in linea retta | Per acciaio dolce, acciaio inox in combinazione con olio di raffreddamento/taglio, e materie plastiche. |
| I | Tagli su tracciato curvo breve | Per plastica morbida e legno duro. |
| II | Tagli su tracciato curvo medio | Per legno duro e compensato.Per tagli rapidi su alluminio e acciaio dolce. |
| III | Tagli su tracciato curvo ampio | Per tagli rapidi su legno morbido e compensato. |
8 DATI TECNICI
| Tensione nominale | 230-240V |
| Frequenza nominale | 50 Hz |
| Potenza nominale | 650 W |
| Velocità di rotazione | 0-3000min^-1 |
| Classe di protezione | II |
| Lunghezza del cavo | 3 |
| Posizioni oscillatorie | 4 |
| Controllo elettronico della velocità | Sì |
| Base regolabile | Sì |
| Profondità di taglio, acciaio | 8 mm |
| Profondità di taglio, legno | 65 mm |
| Profondità di taglio nella plastica | 65 mm |
| Tipo di motore elettrico | A spazzole |
| Tipo di collegamento | A T e a U |
| Sostituzione rapida delle lame | Sì |
| Impugnatura a presa morbida | Sì |
| Interruttore soffiaggio polvere | Sì |
| Materiale base | Acciaio |
9 RUMORE
Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3)
Livello di pressione acustica LpA 88dB(A)
Livello di potenza acustica LwA 99dB(A)
ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).
aw (Livello di vibrazione)
10,4 m/s²
K = 1,5 ~m / s^2
10 GARANZIA
- Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell'acquisto da parte del primo utilizzatore.
- La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.
- Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.
- Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
- Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
■ Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.
- Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
- Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadequata o di un sovraccarico.
- Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
- L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
- I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.
- Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
■ Conservare lo scontrino come prova della data d'acquisto.
- L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.
11 AMBIENTE
Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l'ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.
Con la presente, VARO N.V. — Vic. Van Rompuy N.V. Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che
Descrizione dell'apparecchio: Sega da traforo
Marchio: POWERplus
Numero articolo: POWX0331
è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione.
Direttive europee (inclusi eventuali emendamenti fino alla data della firma):
2011/65/EU
2014/30/EU
2006/42/CE
Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):
EN62841-1:2015
EN62841-2-11:2016
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2 : 2019
EN61000-3-3:2013
Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Il sottoscritto agisce in nome e per conto del CEO della società,
