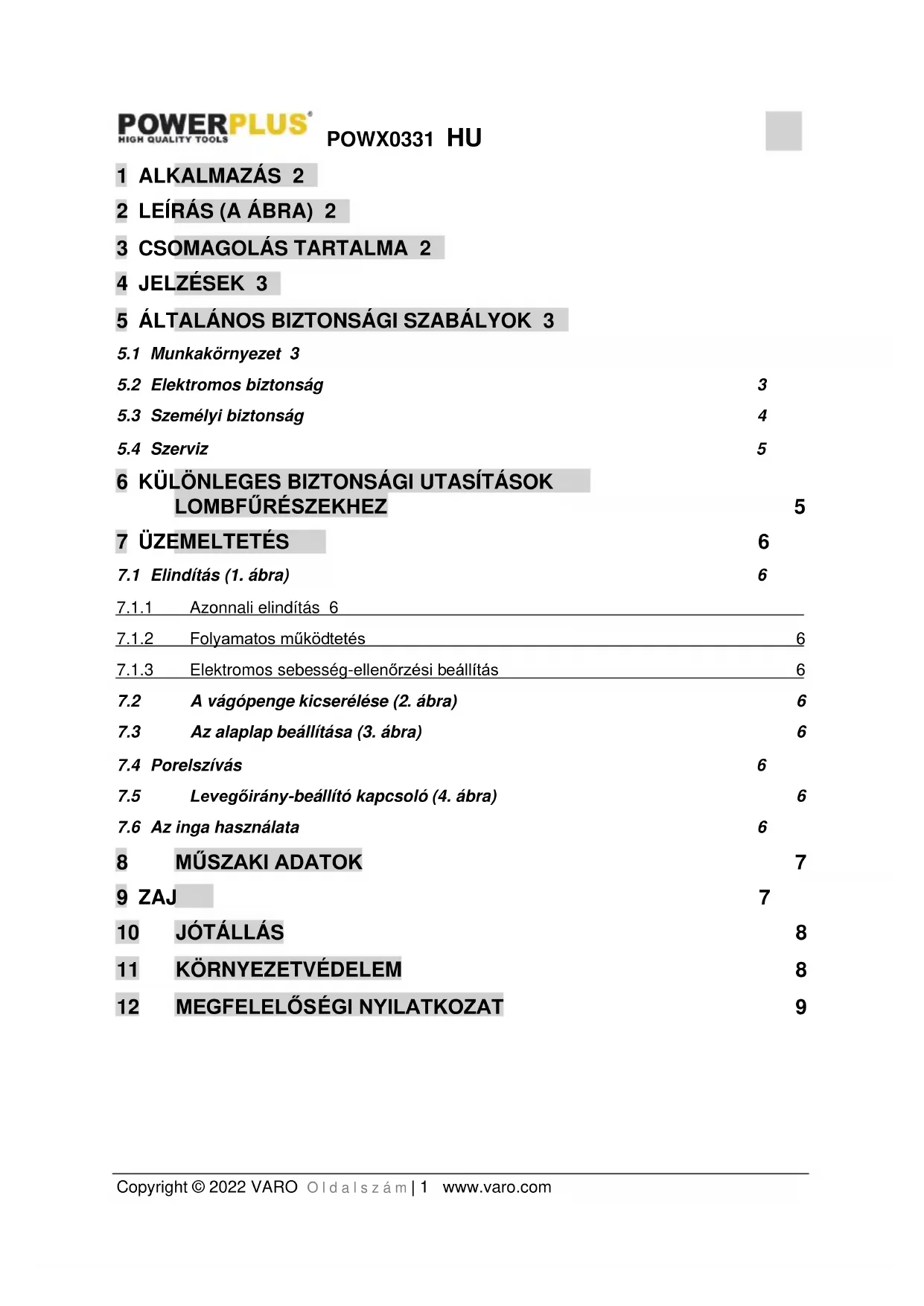

HASZNÁLATI ÚTMUTATÓ POWX0331 PowerPlus

5.1 Munkakörnyezet 3

5.2 Elektromos biztonság 3

5.3 Személyi biztonság 4

7.1 Elindítás (1. ábra) 6

7.1.1 Azonnali elindítás 6

7.1.2 Folyamatos működtetés 6

7.1.3 Elektromos sebesség-ellenőrzési beállítás 6

7.2 A vágópenge kicserélése (2. ábra) 6

7.3 Az alaplap beállítása (3. ábra) 6

7.5 Levegőirány-beállító kapcsoló (4. ábra) 6

7.6 Az inga használata 6

POWX0331 1 ALKALMAZÁS A készülék fa, fém és műanyag vágására alkalmas. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A ÁBRA)

3. Be/Ki kapcsoló gomb

4. Sebesség-szabályozó

7. Állítható alaplap

8. Ingakapcsoló (4 helyzet)

9. Porelszívó aljazat

10. Gyorskioldó befogó fűrészlaphoz

12. Irány-beállító kapcsoló

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 x lombfűrész 650 W 1 x porelszívó aljazat 2 x fafűrész 1 x fémfűrész 1 x vezető 1 x kezelési kézikönyv 1 x imbuszkulcs Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWX0331 HU Copyright © 2022 VARO O l d a l s z á m | 3 www.varo.com 4 JELZÉSEK A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Használat előtt olvassa el a kezelési utasítást!

Az európai irányelv(ek) szükséges követelményei szerint.

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

VIGYÁZAT! Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.POWX0331 HU Copyright © 2022 VARO O l d a l s z á m | 4 www.varo.com

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

• Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.POWX0331 HU Copyright © 2022 VARO O l d a l s z á m | 5 www.varo.com

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 KÜLÖNLEGES BIZTONSÁGI UTASÍTÁSOK LOMBFŰRÉSZEKHEZ Fontos! A jelen használati útmutatóhoz mellékelt vagy abban javasolt felszereléseken és tartozékokon kívül más elemek használata súlyos sérülést okozhat.

• Amikor a lombfűrészt használja, viseljen fülvédőt és arcmaszkot. A zajnak való kitettség káros hatással lehet a hallásra.

• Tilos a lombfűrészt azbeszt vagy azbeszt tartalmú anyagok vágására használni.

• Tilos a működő szerszámgépeket felügyelet nélkül hagyni. Mindig kapcsolja ki és ne tegye le és ne hagyja ott, amíg az teljesen le nem áll.

• A hosszú hajat be kell fedni. Tilos bő ruházatban dolgozni.

• Legyen óvatos, amikor falon dolgozik. Az elektromos vezetékek, gáz- és vízvezeték csövek sérülése súlyos problémákat okozhat. Használja a megfelelő keresőt annak megállapítására, hogy vannak-e rejtett vezetékek vagy csövek a munkafelületen.

• Rögzítse a munkadarabot. A munkadarab csak akkor biztonságos, ha azt megfelelő befogó berendezésbe vagy satuba fogja. Vigyázat! A fűrészlap nagyon felforrósodhat.

• A fűrészlapokat mindig élesen és jó állapotban kell tartani. Azonnal cserélje ki a részben törött vagy eltörött fűrészlapot.

• Dolgozzon nyugodtan és egyenletesen a lombfűrésszel. Ezáltal elkerülheti a balesetet és a fűrészlap és a lombfűrész hasznos élettartama meghosszabbodik.

• Ne használja csövek vagy kábelek vágására.

• Ne használjon repedt, tompa vagy sérült fűrészlapokat.

• Ne indítsa el a gépet beszerelt fűrészlap nélkül.

• Ellenőrizze, hogy nincs-e akadály a vágandó munkadarab alatti felületen(ben).

• Ne vágjon a fűrészlap maximális vágási mélységénél vastagabb munkadarabot, vagy ott, ahol nincs elegendő hely a fűrészlap számára a munkadarab alatt.

• A fűrészgép fém alkatrészei vezetővé válhatnak, ha a fűrészlap feszültség alatt lévő vezetékkel érintkezik. Ezért a fűrészgépet csak a szigetelt fogantyúnál fogja meg.

• Ellenőrizze, hogy a szellőzőnyílások ne legyenek eltömődve.

• Soha ne távolítsa el a port, az akadályokat vagy hasonlókat a munkaterületről, miközben a fűrészlap üzemel.

• Soha ne állítsa le a fűrészlapot a fűrészlapra, vagy annak oldalára gyakorolt nyomással.

• Ne emelje fel a fűrészgépet a vágott munkadarabról, ha a fűrészlap még mozgásban van.

• Soha ne tegye le a fűrészgépet az asztalra vagy a munkaállványra, ha még nem állt le teljesen.

• A fűrészlap egy rövid ideig tovább mozog a gép kikapcsolása után.

• Tartsa a szerszámot a szigetelt fogantyúnál fogva, ha olyan munkát végez, ahol a vágószerszám rejtett vezetékbe vagy a saját tápkábelébe akadhat. Ha a berendezés "feszültség alatt levő" vezetékekkel érintkezik, az elektromos szerszám fém alkatrészei is feszültség alá kerülhetnek, és a kezelő áramütést szenvedhet.POWX0331 HU Copyright © 2022 VARO O l d a l s z á m | 6 www.varo.com 7 ÜZEMELTETÉS

7.1 Elindítás (1. ábra)

7.1.1 Azonnali elindítás

Bekapcsolás: nyomja meg a Be/Kikapcsoló gombot. Kikapcsolás: engedje ki a Be/Kikapcsoló gombot.

7.1.2 Folyamatos működtetés

Bekapcsolás: Nyomja meg és tartsa benyomva a Be/Kikapcsoló gombot, és zárja le a reteszelő gombbal. Kikapcsolás: Nyomja meg és engedje ki a Be/Kikapcsoló gombot.

7.1.3 Elektromos sebesség-ellenőrzési beállítás

A sebességet a sebességszabályozó előre vagy hátra irányú elforgatásával lehet beállítani. Csavarja a sebesség-szabályozó egy magasabb értékre a magasabb sebesség beállításához, és csavarja alacsonyabb értékre az alacsonyabb sebességhez. Az ideális vágási sebesség függ az adott anyagtól és a munkafeltételektől. A vágási műveletek során érvényes általános eszközsebességi szabályok érvényesek.

7.2 A vágópenge kicserélése (2. ábra)

Állítsa a fűrészlap befogó karját felső állásba, a nyíl irányába (2. ábra szerint) majd csúsztassa a fűrészlapot a vágatba úgy, hogy a fűrészlap foga előre mutasson. Ellenőrizze, hogy a fűrészlap hátsó része beleilljen a fűrészlap befogóba, majd oldja ki a fűrészlap befogó karját.

7.3 Az alaplap beállítása (3. ábra)

Gér- és ferdevágáshoz a fűrésztalp mindkét irányban 45°-ig elfordítható, ha az alján levő két csavart meglazítjuk. Állítsa be a kívánt szöget, és húzza meg a csavarokat.

A lombfűrészen porelszívó csatlakozó van. A lombfűrész hátulján található csatlakozóra felerősítheti a porszívót. Ha speciális adapterre van szüksége, akkor kérjük lépjen kapcsolatba a porszívó gyártójával.

7.5 Levegőirány-beállító kapcsoló (4. ábra)

• A levegő irányának megváltoztatásához csúsztassa az irány-beállítót előre (a 9. ábrán mutatott nyíl alapján). Igy elkerülheti, hogy a fűrészpor-védő burkolaton korábban jelzett vonalon összegyűljon, amely elősegíti a készülék előremozdítását egy korábban jelzett vonal mentén.

7.6 Az inga használata

Helyzet Vágási művelet Alkalmazás

Egyenes vonalú vágási művelet Az puha acél, rozsdamentes acél vágásához hűtő- / vágóolajjal és műanyagokkal kombinálva.

Vágás kis körpályán Puha műanyag és kemény fa vágásához.

Vágás közepes körpályán Kemény fa és rétegelt lemez vágásához. Alumíniumban és puha acélban történő vágáshoz. III Vágás nagy körpályán Puha fában és rétegelt lemezben történő vágáshoz.POWX0331 HU Copyright © 2022 VARO O l d a l s z á m | 7 www.varo.com

Névleges feszültség 230-240V Névleges frekvencia 50 Hz Névleges teljesítmény 650 W Forgási sebesség 0-3000min

Érintésvédelmi besorolás

Elektronikus sebességszabályzó Igen Beállítható alaplap Igen Vágási mélység acélban 8 mm Vágási mélység fában 65 mm Vágási mélység műanyagban 65 mm Elektromos motor típusa Kefés Csatlakozás típusa T és U alakú Gyorscserélő fűrészlap Igen Puha markolat Igen Porfúvó kapcsoló Igen Alaplap anyaga Acél 9 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 88dB(A) Hangteljesítményszint LwA 99dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 10,4 m/s² K = 1,5 m/s²POWX0331 HU Copyright © 2022 VARO O l d a l s z á m | 8 www.varo.com

• Az alábbi termékre 36 hónapos jótállási idõszak érvényes, mely azon a napon lép életbe, amikor az elsõ felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelõen végezte. (tiszta szellõzõnyílások, rendszeresen ellenõrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás idõpontjának bizonyításához meg kell õrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövetõ dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről! Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!POWX0331 HU Copyright © 2022 VARO O l d a l s z á m | 9 www.varo.com

12 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Lombfűrész Márkanév: POWERplus Cikkszám: POWX0331 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2014/30/Eu 2006/42/EK Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015
