KÄYTTÖOHJE POWX0331 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ...................................................... 4

7.3 Sahan liukulevyn säätäminen (kuva 3) .................................................................. 6

7.4 Pölyn imu ................................................................................................................. 6

7.5 Siirtokytkin ilman suuntausta varten (kuva 4) ....................................................... 6

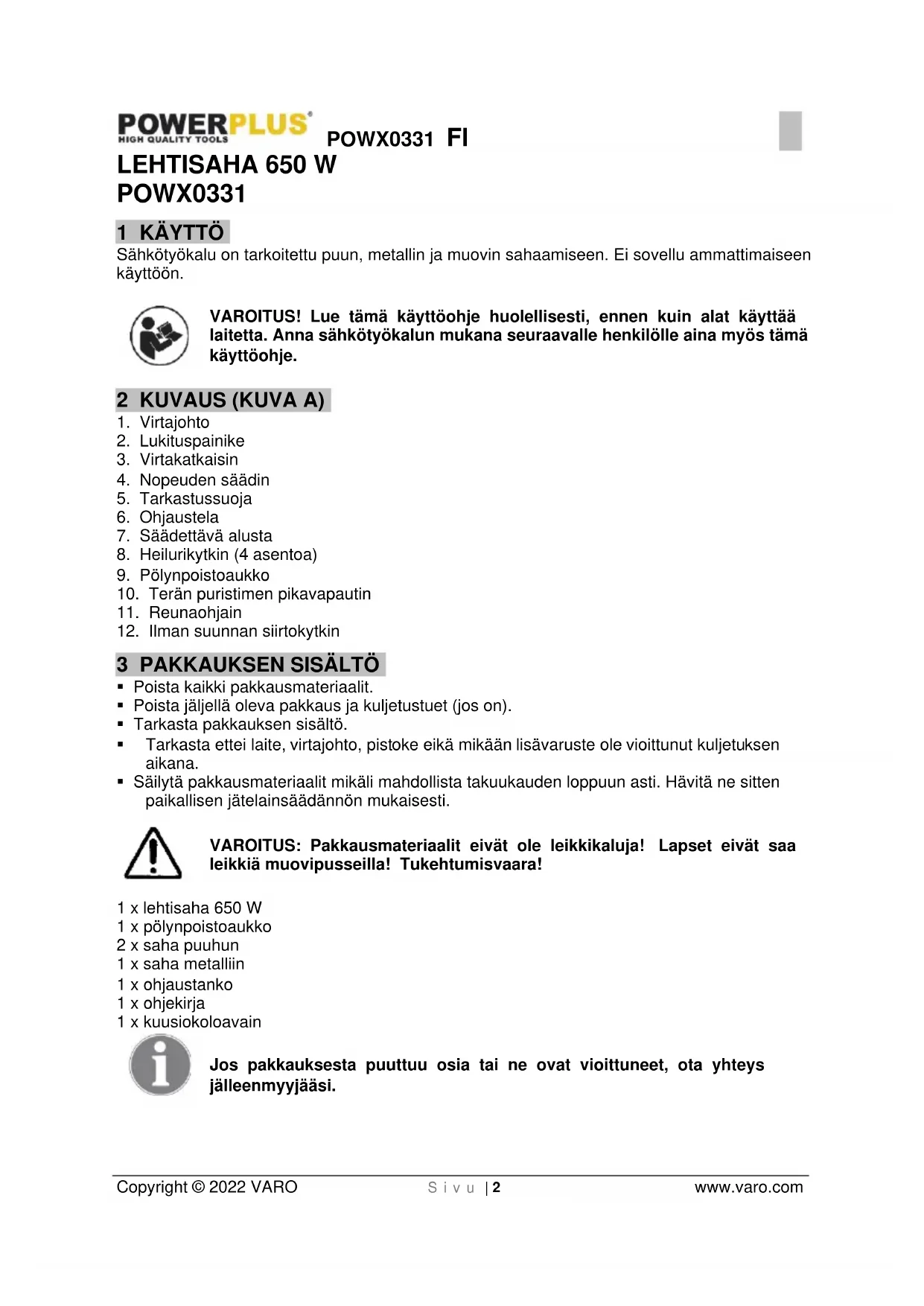

Copyright © 2022 VARO S i v u | 2 www.varo.com LEHTISAHA 650 W POWX0331 1 KÄYTTÖ Sähkötyökalu on tarkoitettu puun, metallin ja muovin sahaamiseen. Ei sovellu ammattimaiseen käyttöön. VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 KUVAUS (KUVA A)

7. Säädettävä alusta

10. Terän puristimen pikavapautin

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 x lehtisaha 650 W 1 x pölynpoistoaukko 2 x saha puuhun 1 x saha metalliin 1 x ohjaustanko 1 x ohjekirja 1 x kuusiokoloavain Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.POWX0331 FI Copyright © 2022 VARO S i v u | 3 www.varo.com 4 SYMBOLIT Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

Henkilö- sekä laitevahinkovaara.

Käytä suojakäsineitä.

Lue ohjekirja ennen käyttöä.

Käytä silmäsuojaimia.

Voimassa olevien EU- direktiivi(e)n vaatimusten mukainen.

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita. 5 YLEISET TURVALLISUUSOHJEET VAROITUS! Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.POWX0331 FI Copyright © 2022 VARO S i v u | 4 www.varo.com

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF - asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 PISTOSAHOJA KOSKEVAT ERITYISET TURVALLISUUSOHJEET

Huomio! Muiden kuin tässä käyttöohjeessa suositeltujen tai toimituskokoonpanoon kuuluvien lisävarusteiden tai lisälaitteiden käyttö saattaa aiheuttaa tapaturman vaaran.

• Pistosahaa käytettäessä on käytettävä kuulosuojaimia ja pölynaamaria. Melu voi aiheuttaa kuulovaurioita.POWX0331 FI Copyright © 2022 VARO S i v u | 5 www.varo.com

• Älä työstä pistosahalla asbestia äläkä asbestia sisältäviä materiaaleja.

• Älä anna sähkölaitteiden käydä valvomatta. Kytke laite aina pois päältä ja jätä se valvomatta vasta, kun laite on kokonaan pysähtynyt.

• Peitä pitkät hiukset työskentelyn ajaksi. Älä käytä työskennellessäsi väljiä vaatteita.

• Ole varovainen seiniä poratessasi: sähköjohtojen, kaasuputkien tai vesijohtojen vahingoittuminen saattaa aiheuttaa vaarallisia tilanteita. Käytä sopivia tunnistimia tarkistaaksesi, onko työskentelyalueella putkia tai johtoja.

• Työkappaleen kiinnitys. Vain kiinnittimillä tai ruuvipuristimella kiinnitetty työkappale on turvallisesti kiinni. Varo, sahanterät voivat olla hyvin kuumia.

• Sahanterien on oltava aina teräviä ja moitteettomassa kunnossa. Vaihda murtuneet ja vääntyneet sahanterät aina välittömästi.

• Työskentele pistosahalla rauhallisesti ja tasaisesti. Näin pystyt ehkäisemään tapaturmia ja sahanterä ja pistosaha kestävät pidempään.

• Älä käytä putkien tai kaapeleiden leikkaamiseen.

• Älä käytä haljenneita, tylsiä tai vaurioituneita teriä.

• Älä käynnistä sahaa, jos terä ei ole paikoillaan.

• Tarkista, ettei leikattavassa kappaleessa tai sen alla ole esteitä.

• Älä yritä leikata kohteita, jotka ovat paksumpia kuin terän maksimileikkuusyvyys, tai jos terän alla ei ole riittävästi tilaa.

• Sahan metalliosista voi tulla johtavia, jos saha koskettaa jännitteistä johtoa. Sen vuoksi sahaa tulee pidellä eristetystä kahvasta.

• Tarkasta, etteivät ilmanvaihtoaukot peity.

• Älä koskaan poista pölyä, esteitä tai vastaavia työskentelyalueelta terän ollessa käynnissä.

• Älä koskaan pysäytä sahan terää asettamalla painetta sahaan tai terän sivuun.

• Älä nosta sahaa leikattavasta esineestä, jos terä on edelleen käynnissä.

• Älä koskaan aseta sahaa pöydälle tai työtasolle, jos se ei ole täysin pysähtynyt.

• Sahanterä pysyy käynnissä lyhyen aikaa siitä, kun kone on sammutettu.

• Pidä työkalua sen eristetyistä tartuntapinnoista, kun teet toimintoa, jossa leikkuuväline voi koskettaa piilossa olevia johtoja tai omaa johtoaan. Leikkausväline, joka koskettaa jännitteistä johtoa voi tehdä työkalun altistuneista metalliosista jännitteisiä ja antaa sähköiskun käyttäjälleen.

7.1 Käynnistäminen (kuva 1)

7.1.1 Välitön reagointi

• Kytkeminen päälle: Paina virtakatkaisinta.

• Kytkeminen pois: Vapauta virtakatkaisin.

7.1.2 Jatkuva käyttö

• Kytkeminen päälle: Paina virtakatkaisinta, pidä painettuna ja lukitse lukituspainikkeella.

• Kytkeminen pois: Paina virtakatkaisinta ja vapauta.

7.1.3 Elektroninen nopeuden säädön asetus

Voit säätää nopeutta kääntämällä nopeudensäädintä eteenpäin tai taaksepäin. Voit kääntää nopeuden säädin korkean nopeuden korkeampaan numeroon ja alhaisen nopeuden alempaan nopeuteen. Ihanteellinen leikkuunopeus riippuu sahattavasta materiaalista ja työskentelyolosuhteista.POWX0331 FI Copyright © 2022 VARO S i v u | 6 www.varo.com Yleiset säännöt työkalun nopeudelle ovat voimassa.

7.2 Sahanterän vaihtaminen (kuva 2)

Paina terän puristimen vipu ylöspäin sillä tavalla kuin nuoli osoittaa kuvassa 2 ja työnnä sahanterä kohdistusuraan niin, että hampaat osoittavat eteenpäin. Varmista että terän takareuna sopii terän puristimeen ja vapauta sitten terän puristimen vipu.

7.3 Sahan liukulevyn säätäminen (kuva 3)

Vinosahausta ja vinoa poikkisahausta varten sen jälkeen kun molempia alapuolella olevia ruuveja on löysätty, sahan liukulevyä voi kääntää molemmin puolin jopa 45 astetta. Säädä haluamasi kulma ja kiristä taas molemmat ruuvit

Lehtisaha on varustettu pölynimuliitännällä. Voit liittää pölynimurin lehtisahan takana olevaan pistorasiaan. Jos tarvitset erillisen sovittimen, ota yhteys pölynimurin valmistajaan.

7.5 Siirtokytkin ilman suuntausta varten (kuva 4)

Työnnä siirtokytkintä eteenpäin voidaksesi muuttaa ilmavirran suunnan eteenpäin sillä tavalla kuin nuoli osoittaa yllä olevassa kuvassa 9. Se estää sen, että sahanpöly ei peitä aikaisemmin työkappaleen päälle merkittyjä viivoja ja se helpottaa työkalun siirtämistä eteenpäin aikaisemmin merkittyä viivaa pitkin.

7.6 Heiluritoiminnon käyttö

Asento Sahaus Sovellukset

Sahaus suorassa viivassa Rakenneteräksen, ruostumattoman teräksen (yhdessä jäähdytys/leikkuuöljyn kanssa) ja muovin leikkaamiseen.

Pieni heiluriliike Puolipehmeän muovin ja kovan puun leikkaamiseen.

Keskisuuri heiluriliike Kovan puun ja vanerin leikkaamiseen. Alumiinin ja rakenneteräksen nopeaan leikkaamiseen. III Suuri heiluriliike Pehmeän puun ja vanerin nopeaan leikkaamiseen.POWX0331 FI Copyright © 2022 VARO S i v u | 7 www.varo.com 8 TEKNISET TIEDOT Nimellisjännite 230-240V Nimellistaajuus 50 Hz Nimellisteho 650 W Pyörimisnopeus 0-3000m in

Elektroninen nopeudenhallinta Kyllä Säädeltävä alusta Kyllä Teräksen leikkuusyvyys 8 mm Puun leikkuusyvyys 65 mm Muovin leikkuusyvyys 65 mm Sähkömoottorin tyyppi Harjattu Liitäntätyyppi T&U-muotoinen Nopea terän vaihto Kyllä Pehmeä kahva Kyllä Pölynpuhalluskytkin Kyllä Alustan materiaali Teräs 9 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 88dB(A) Äänitehotaso LwA 99dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). aw (Tärinätaso) 10,4 m/s² K = 1,5 m/s²POWX0331 FI Copyright © 2022 VARO S i v u | 8 www.varo.com 10 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

11 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWX0331 FI Copyright © 2022 VARO S i v u | 9 www.varo.com 12 VAATIMUSTENMUKAISUUSVAKUUTUS VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Lehtisaha Tavaramerkki: POWERplus Malli: POWX0331 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): 2011/65/EU 2014/30/EU 2006/42/EY Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015
