INSTRUKCJA OBSŁUGI BR 4522 C Bp Kärcher

1. EPA filtrą jstatykite i filtro korpusą.

Wskazówki ogólne 187

Wskazówki dotyczące bezpieczeństwa.... 188

Ochrona środowiska 189

Zakres dostawy.... 189

Schemat urządzenia 190

Przed uruchomieniem 191

Działanie 191

Transport.... 194

Wyłączenie z eksploatacji 195

Przechowywanie 195

Czyszczenie i konserwacja ..... 195

Demontaż akumulatora.... 196

Usterki.... 197

Akcesoria i części zamienne.... 198

Dane techniczne 199

Deklaracja zgodności UE.... 200

Gwarancja.... 200

Wskazówki ogólne

Przed rozpoczęciem użytkowania urządzenia należy przeczytać oryginalną instrukcję obsługi oraz załączone wskazówki dotyczące bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami.

Oba zeszyty przechować do późniejszego wykorzystania lub dla następnego użytkownika.

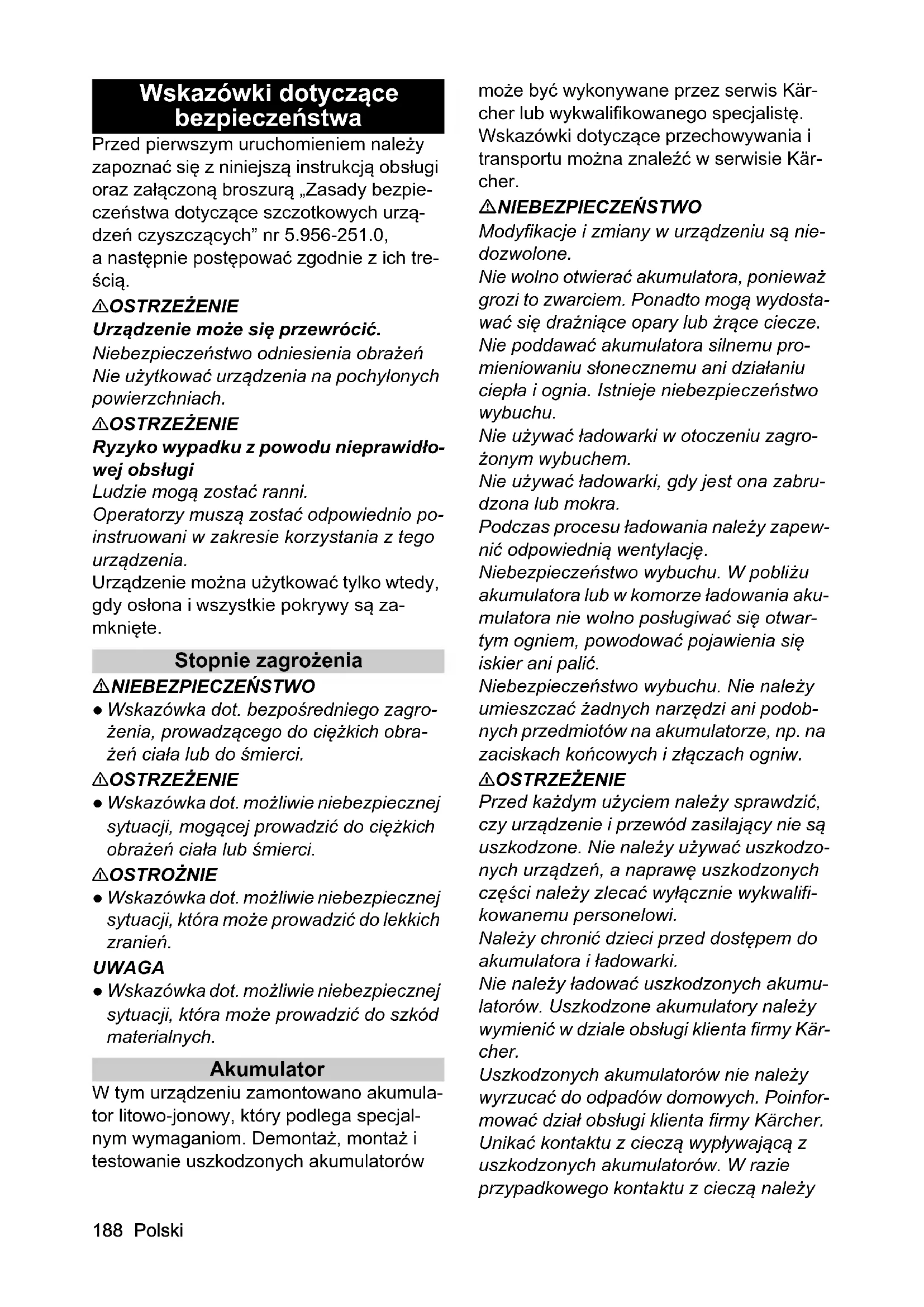

Wskazówki dotyczące bezpieczeństwa

Przed pierwszym uruchomieniem należy zapoznać się z niniejszą instrukcją obsługi oraz załączoną broszurą „Zasady bezpieczeństwa dotyczące szczotkowych urządzeń czyszczących” nr 5.956-251.0, a następnie postępować zgodnie z ich treścią.

⚠OSTRZEŻENIE

Urządzenie może się przewrócić.

Niebezpieczeństwo odniesienia obrażeń Nie użytkować urządzenia na pochylonych powierzchniach.

⚠OSTRZEŻENIE

Ryzyko wypadku z powodu nieprawidłowej obsługi

Ludzie mogą zostać ranni.

Operatorzy muszą zostać odpowiednio po-instruowani w zakresie korzystania z tego urządzenia.

Urządzenie można użytkować tylko wtedy, gdy osłona i wszystkie pokrywy są zamknięte.

Stopnie zagrożenia

⚠ NIEBEZPIECZEŃSTWO

- Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń ciała lub do śmierci.

⚠OSTRZEŻENIE

- Wskazówka dot. możliwe niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

⚠OSTROŻNIE

- Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

UWAGA

- Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Akumulator

W tym urządzeniu zamontowano akumulator litowo-jonowy, który podlega specjalnym wymaganiom. Demontaż, montaż i testowanie uszkodzonych akumulatorów może być wykonywane przez serwis Kärcher lub wykwalifikowanego specjalistę.

Wskazówki dotyczące przechowywania i transportu można znaleźć w serwisie Kärcher.

⚠ NIEBEZPIECZEŃSTWO

Modyfikacje i zmiany w urządzeniu są nie- dozwolone.

Nie wolno otwierać akumulatora, ponieważ grozi to zwarciem. Ponadto mogą wydosta- wać się drażniące opary lub żrące ciecze.

Nie poddawać akumulatora silnemu promieniowaniu słonecznemu ani działaniu ciepła i ognia. Istnieje niebezpieczeństwo wybuchu.

Nie używać ładowarki w otoczeniu zagrożonym wybuchem.

Nie używać ładowarki, gdy jest ona zabrudzona lub mokra.

Podczas procesu ładowania należy zapewnić odpowiednią wentylację.

Niebezpieczeństwo wybuchu. W pobliżu akumulatora lub w komorze ładowania akumulatora nie wolno posługiwać się otwartym ogniem, powodować pojawienia się iskier ani palić.

Niebezpieczeństwo wybuchu. Nie należy umieszczać żadnych narzędzi ani podobnych przedmiotów na akumulatorze, np. na zaciskach końcowych i złączach ogniw.

⚠OSTRZEŻENIE

Przed każdym użyciem należy sprawdzić, czy urządzenie i przewód zasilający nie są uszkodzone. Nie należy używać uszkodzonych urządzeń, a naprawę uszkodzonych części należy zlecać wyłącznie wykwalifikowanemu personelowi.

Należy chronić dzieci przed dostępem do akumulatora i ładowarki.

Nie należy ładować uszkodzonych akumulatorów. Uszkodzone akumulatory należy wymienić w dziale obsługi klienta firmy Kärcher.

Uszkodzonych akumulatorów nie należy wyrzucać do odpadów domowych. Poinformować dział obsługi klienta firmy Kärcher.

Unikać kontaktu z cieczą wypływającą z uszkodzonych akumulatorów. W razie przypadkowego kontaktu z cieczą należy

spłukać ją wodą. W przypadku kontaktu z oczami należy również skonsultować się z lekarzem.

⚠OSTROŻNIE

Należy przestrzegać niniejszej instrukcji obsługi. Przestrzegać przepisów prawa dotyczących obchodzenia się z akumulatorami.

Napięcie w sieci musi być zgodne z napięciem podanym na tabliczce znamionowej urządzenia.

Akumulator może być używany tylko z tym urządzeniem. Wykorzystywanie go do innych celów jest zabronione i niebezpieczne.

Wyłącznik bezpieczeństwa

Zwolnienie wyłącznika bezpieczeństwa powoduje wyłączenie napędu szczotek.

Zastosowanie zgodne z przeznaczeniem

Urządzenie należy użytkować wyłącznie w sposób zgodny z informacjami zawartymi w niniejszej instrukcji obsługi.

• To urządzenie jest przystosowane do użytku komercyjnego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i lokalach na wynajem.
• Używać urządzenia tylko do czyszczenia twardych powierzchni, które są odporne na wilgoć i na polerowanie.
• Urządzenie nie jest przeznaczone do czyszczenia podłóg zamarzniętych (np. w chłodniach).
• Wyposażaj urządzenie tylko w oryginalne akcesoria i części zamienne.
• Używać urządzenia wyłącznie do czyszczenia podłóg wewnątrz pomieszczeń.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opa-ania poddać utylizacji przyjaznej dla powiska naturalnego.

Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe aterie, akumulatory lub olej, które w raiewłaściwej obsługi lub nieprawidłowej zacji mogą stanowić potencjalne za- enie dla zdrowia ludzkiego i środowii-naturalnego. Jednak te części dowe są niezbędne do prawidłowej urządzenia. Urządzeń oznaczonych symbolem nie można wyrzucać do od- ow z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaer-cher.de/REACH

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwrócić się do dystrybutora.

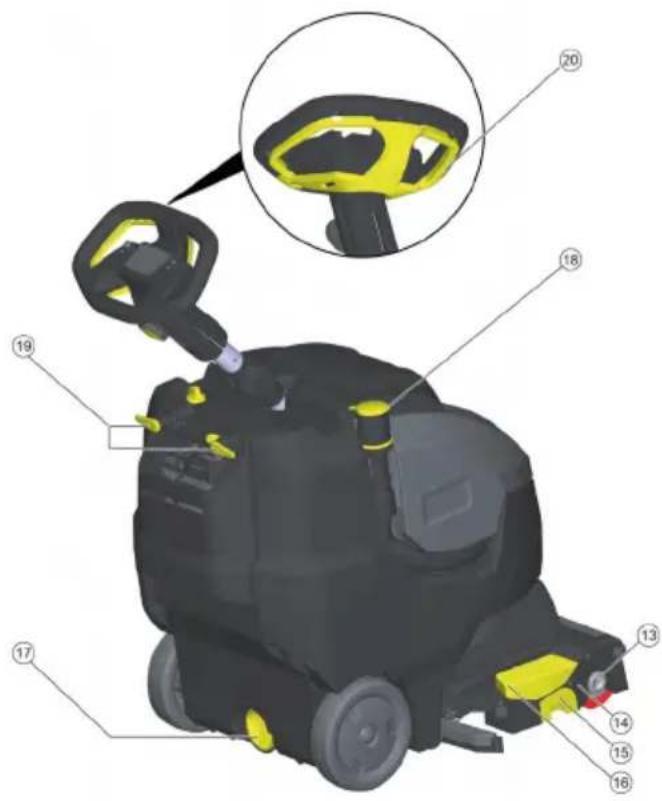

Schemat urządzenia

①Kierownica
②Uchwyt gwiazdowy, regulacja wysokości kierownicy
③Uchwyt gwiazdowy, pozycja transportowa kierownicy
④Pokrywa zbiornika brudnej wody
⑤ Przycisk odblokowujący, pokrywa zbiornika brudnej wody
⑥ Nakrętka urządzenia dozującego zbiornika świeżej wody
⑦Uchwyt transportowy do podnoszenia urządzenia
⑧Zbiornik brudnej wody
⑨ Uchwyt obrotowy siły docisku szczotek (1=min, 4=max)
⑩Listwa ssąca
⑪ Pokrętło transportowego mechanizmu jezdnego
⑫Listwa rozdzielcza wody
⑬ Przycisk odblokowujący wałek szczotki
⑭ Wałek szczotki
⑮ Pojemnik na duże zanieczyszczenia
⑯ Pedal podnoszenia listwy ssącej
⑰Otwór spustowy zbiornika czystej wody
⑱ Wąż spustowy brudnej wody z urządzeniem dozującym

⑲Hak na kabel, obrotowy
⑳ Wyłącznik bezpieczeństwa
21 Filtr kłaczków

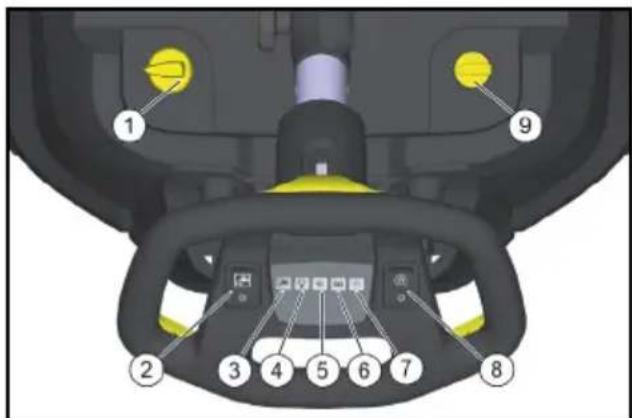

Elementy obsługowe

①Dozowanie roztworu czyszczącego
② Włącznik roztworu czyszczącego
③Kontrolka nanoszenia roztworu czysz- czącego
④Kontrolka ssania Zielony: Turbina ssąca działa Pomarańczowa, miga: Turbina ssąca przeciążona
⑤Kontrolka napędu szczotek Zielony: Szczotka obraca się

Pomarańczowa, miga: Szczotka prze- ciążona

⑥ Wskaźnik poziomu naładowania akumulatora

Podczas pracy:

Zielony: Akumulator naładowany

Pomarańczowa: Akumulator niemal całkowicie rozładowany

Czerwony: Urządzenie wyłącza się - naładować akumulator

Podczas ładowania akumulatora:

Miga na pomarańczowo: Akumulator jest ładowany

Zielony: Ładowanie zostało zakończone

Czerwony: Usterka procesu ładowania

⑦ Kontrolka trybu Eco

Niebieski: Tryb Eco

Wył.: pełna moc

⑧Przełącznik trybu Eco

⑨ Wyłącznik urządzenia

Symbole na urządzeniu

Otwór do napełniania świeżą woda

Pedal listwy ssącej

Pokrętło transportowego mecha- nizmu jezdnego

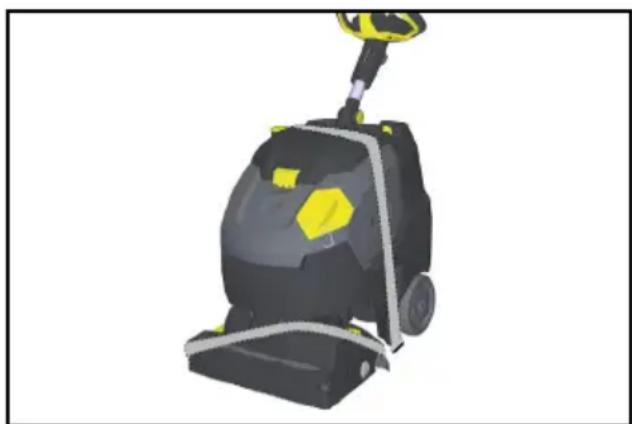

Prowadzenie pasa mocującego podczas transportu w pojazdach

Docisk wałka szczotki

Przed uruchomieniem

Ładowanie akumulatora

Wskazówka

Urządzenie jest wyposażone w zabezpieczenie przed głębokim rozładowaniem tzn. po osiągnięciu minimalnego dopuszczalnego poziomu naładowania następuje wyłączenie urządzenia.

Ładowarka samoczynnie kończy proces ładowania.

Czas ładowania wynosi około 3,5 godz.

Z urządzenia można ponownie skorzystać przed całkowitym naładowaniem akumulatora.

- Podłączyć wtyczkę sieciową do gniazdka.

Działanie

Ustawianie kolumny kierownicy prosto

1. Poluzować uchwyt gwiazdowy do pozycji transportowej.
2. Ustawić kolumnę kierownicy prosto.
3. Dokręcić uchwyt gwiazdowy.

Wkładanie filtra EPA (opcja)

1. Otworzyć pokrywę zbiornika brudnej wody.

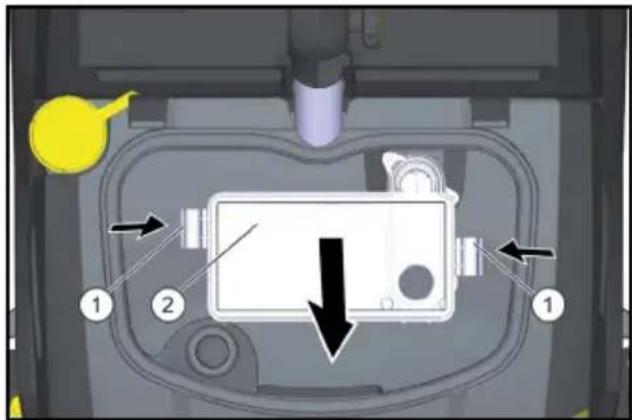

2. Nacisnąć obie blokady do wewnątrz i zdjąć obudowę filtra.

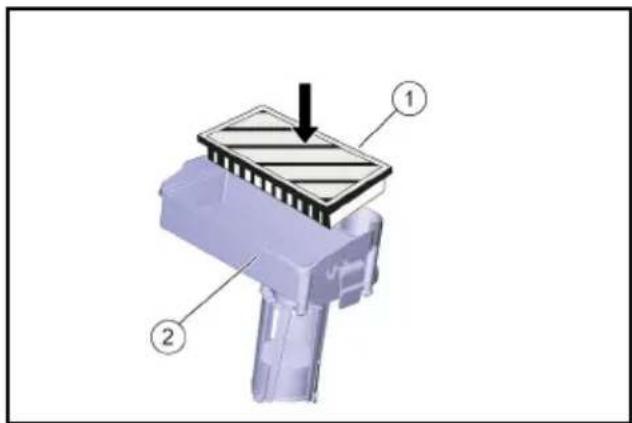

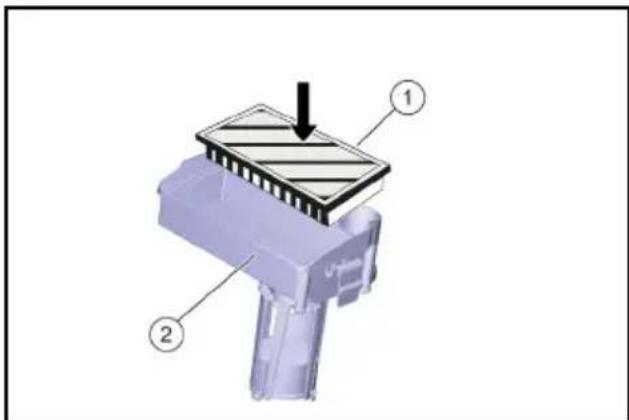

1. Umieścić filtr EPA w obudowie filtra.

①Filtr EPA
② Obudowa filtra

1. Przymocować obudowę filtra do pokrywy zbiornika brudnej wody i zablokować blokadę.
2. Zamknąć pokrywę zbiornika brudnej wody.

Napełnianie substancjami eksploatacyjnymi

⚠OSTROŻNIE

Niebezpieczeństwo uszkodzenia

Stosować tylko zalecane środki czyszczące. W przypadku innych środków czyszczących sami ponoszą Państwo zwiększone ryzyko w zakresie bezpieczeństwa pracy, ryzyka wypadku i skrócenia żywotności urządzenia. Stosować wyłącznie środki czyszczące niezawierające rozpuszczalników, kwasu solnego i fluorowodorowego. Przestrzegać instrukcji bezpieczeństwa zamieszczonych na środkach czyszczących.

Wskazówka

Nie należy używać silnie pieniących się środków czyszczących.

Przestrzegać instrukcji dozowania.

1. Zdjąć nakrętkę urządzenia dozującego zbiornika świeżej wody.
2. Napełnić świeżą wodą (maks. 50°C) i w razie potrzeby użyć węża do napełniania (wyposażenie dodatkowe).

1. Dodać środek czyszczący przez nakrętkę urządzenia dozującego. Jedna nakrętka odpowiada 1% aplikacji.

Zastosowanie Środki	czyszczące
Utrzymanie czystości płytek w pomieszczeniach sanitarnych	RM 751
Utrzymanie czystości i czyszczenie dokładne posadzek przemysłowych	RM 69 ASF
Odtłuszczanie wszystkich posadzek odpornych na środki alkalicznenp. PCW)	RM 752
Odtłuszczanie posadzek z linoleum	RM 754
Pośrednie czyszczenie dywańów	Płyn RM 768
Środek krystalizacyjny do podłóg zawierających wapń	RM 749

Środki czyszczące są dostępne w sklepach specjalistycznych.

1. Zamknąć nakrętkę urządzenia dozującego zbiornika świeżej wody.

Ustawienia

1 Poluzować pokrętło regulacji wysokości kierownicy.
2 Ustawić kierownicę na żądanej wysokości.
3 D o k r ęcić uchwyt gwiazdowy.

- Dostosować dozowanie roztworu czyszczącego do stopnia zanieczyszczenia i rodzaju podłogi.

- Ustawić siłę docisku szczotek na żąda- ną wartość za pomocą pokrętła.

Siłę docisku szczotek należy ustawiać tylko przy podniesionej głowicy czyszczącej.

Wskazówka

Jeśli urządzenie zbyt mocno ciągnie do przodu podczas pracy, należy zmniejszyć siłę docisku.

• Ustawić przełącznik trybu Eco w żądanej pozycji.
  Tryb normalny: Urządzenie pracuje z maksymalną prędkością obrotową szczotek i maksymalną mocą ssania.
  Eco: Urządzenie działa ze zmniejszoną prędkością obrotową szczotek i mocą ssania. Zmniejsza to zużycie energii. I

wydłuża czas pracy na jednym ładowaniu akumulatora.

Podpórka do parkowania

Opuszczanie podpórki do parkowania

1. Nacisnąć kierownicę lekko w dół, aby urządzenie uniosło się z przodu.
   Podpórka do parkowania odchyla się w dół.
2. Puścić kierownicę.
   Urządzenie stoi na podpórze do parkowania.
   Walek szczotki jest odciążony i zabezpieczony przed deformacją.

Podnoszenie podpórki do parkowania

1. Przesunąć urządzenie do przodu. Podpórka do parkowania odchyla się do góry.

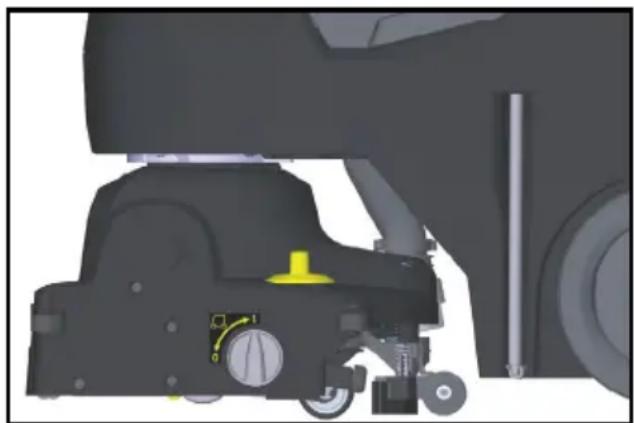

Transportowy mechanizm jezdny

0 Transportowy mechanizm jezdny wsunięty

1 Transportowy mechanizm jezdny wysunięty

Wysuwanie transportowego mechanizmu jezdnego

1. Opuścić podpórkę do parkowania.
2. Obrócić pokrętło na pozycję 1 (transportowy mechanizm jezdny jest wysunięty).

Wsuwanie transportowego mechanizmu jezdnego

1. Opuścić podpórkę do parkowania.
2. Obrócić pokrętło na pozycję 0 (transportowy mechanizm jezdny jest wsunięty).

Czyszczenie

UWAGA

Niebezpieczeństwo uszkodzenia podłogi. Urządzenie nie powinno pracować stojąc w miejscu.

Niebezpieczeństwo uszkodzenia. Podnieść listwę ssącą przed przesuwaniem urządzenia do tyłu na większą odległość. Wsunąć transportowy mechanizm jezdny. Ustawić wyłącznik urządzenia w pozycji „I”. Włączyć włącznik roztworu czyszczącego. Nacisnąć pedał podnoszenia listwy ssącej w dół, aby opuścić listwę ssącą i rozpocząć zasysanie z tyłu.

Popchnąć urządzenie do przodu, aż podpórka do parkowania złoży się, a głowica czyszcząca dotknie podłogi.

Przesuwać urządzenie po czyszczonej powierzchni.

Wskazówka

Jeśli kierownica zostanie obrócona o 180°, urządzenie również się odwróci.

Gotowość do pracy

Jeżeli urządzenie nie będzie obsługiwane przez 15 minut przy włączonym włączniku, ustaje gotowość do pracy.

Przywracanie gotowości do pracy:

1. Ustawić wyłącznik urządzenia w pozycji „0”.
2. Poczekać chwilę.
3. Ustawić wyłącznik urządzenia w pozycji „I”.

Zatrzymywanie i wyłączanie urządzenia

1. Zwolnić wyłącznik bezpieczeństwa.
2. Przesunąć urządzenie o 1-2 metry do przodu, aby wessać pozostałą wodę.
3. Nacisnąć pedał podnoszenia listwy ssącej do przodu w dół, aby ją podnieść.

UWAGA

Listwy gumowe i szczotka mogą ulec trwałej deformacji.

Odstawiać urządzenie zawsze z rozłożoną podpórką do parkowania.

1. Ustawić wyłącznik urządzenia w pozycji „0”.

2. Nacisnąć kierownicę lekko w dół, aby urządzenie uniosło się z przodu.

Podpórka do parkowania odchyla się w dół.

Opróżnianie zbiornika brudnej wody

⚠OSTRZEŻENIE

Zanieczyszczenie środowiska!

Zanieczyszczenie środowiska w wyniku niewłaściwego usuwania ścieków.

Przestrzegać lokalnych przepisów dotyczących oczyszczania ścieków.

1. Wsunąć transportowy mechanizm jezdny.
2. Podnieść podporę do parkowania.
3. Wyjąć wąż spustowy wody z uchwytu i opuścić go nad odpowiednią instalacją zbiorczą.

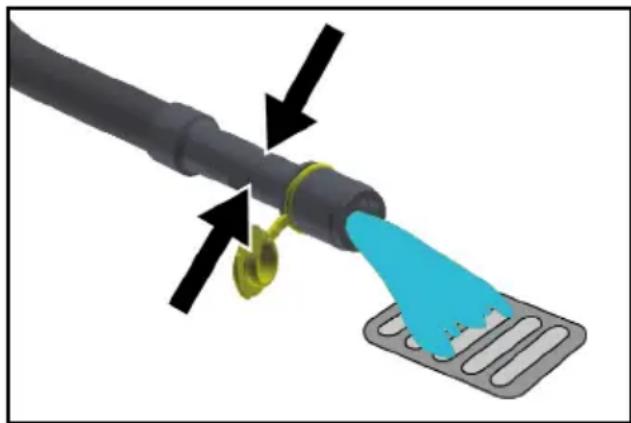

1. Ścisnąć lub zgiąć urządzenie dozujące.
2. Otworzyć pokrywę urządzenia dozującego.
3. Spuścić brudną wodę – wyregulować ilość wody przez ściśnięcie lub zgięcie.
4. Wypłukać zbiornik brudnej wody czystą wodą.

Opróżnianie zbiornika czystej wody

⚠OSTRZEŻENIE

Zanieczyszczenie środowiska!

Zanieczyszczenie środowiska w wyniku niewłaściwego usuwania ścieków.

Przestrzegać lokalnych przepisów dotyczących oczyszczania ścieków.

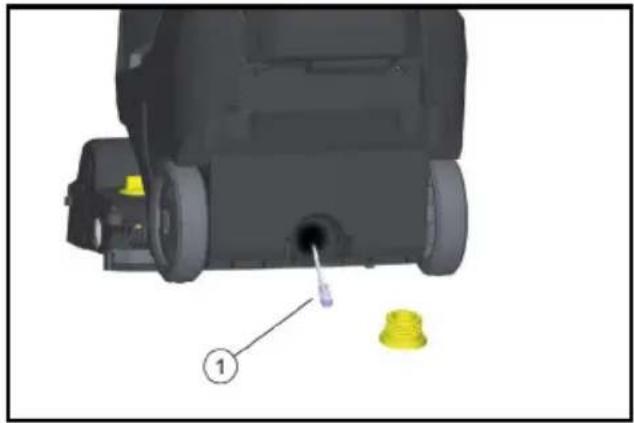

- Odkręcić pokrywę otworu spustowego zbiornika świeżej wody i poczekać, aż roztwór czyszczący wypłynie.

Ochrona przeciwmrozowa

UWAGA

Zagrożenie mrozem

Nie w pełni opróżnione urządzenia mogą ulec uszkodzeniu na skutek mrozu.

Całkowicie opróżnić urządzenie i akcesoria.

Chronić urządzenie przed mrozem.

1. Opróżnić zbiorniki czystej i brudnej wody.
2. Zaparkować urządzenie w pomieszczeniu zabezpieczonym przed mrozem.

Składanie kolumny kierownicy

Kolumnę kierownicy można złożyć, aby zmniejszyć przestrzeń wymaganą do transportu i przechowywania.

1. Poluzować uchwyt gwiazdowy w pozycji transportowej.
2. Przesunąć kierownicę całkowicie do przodu.
3. Dokręcić uchwyt gwiazdowy.

Transport

⚠OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia na skutek nieuwzględniania masy urządzenia!

Obrażenia i uszkodzenia.

Podczas transportu i składowania uwzględnić masę urządzenia.

Transport

1. Wyjąć szczotkę w celu uniknięcia jej uszkodzenia.
2. Podnieść urządzenie za uchwyty transportowe.

1. Na czas transportu w pojazdach należy zabezpieczyć urządzenie przed ślizga-

niem się i przechyleniem zgodnie z obo- wiązującymi przepisami.

Wyłączenie z eksploatacji

1. Przed kilkutygodniową przerwą w eksploatacji należy całkowicie naładować akumulator.
2. Ustaw wyłącznik urządzenia w pozycji „0”.

UWAGA

Niebezpieczeństwo uszkodzenia akumulatora.

Podczas przerwy w pracy przełącznik urządzenia ustawiać zawsze na „0“.

Przechowywanie

⚠OSTROŻNIE

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia na skutek nieuwzględniania masy urządzenia!

Obrażenia i uszkodzenia.

Podczas transportu i składowania uwzględnić masę urządzenia.

Czyszczenie i konserwacja

⚠ NIEBEZPIECZEŃSTWO

Niezamierzone włączenie się urządzenia

Niebezpieczeństwo odniesienia obrażeń, porażenia prądem

Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy ustawić wyłącznik urządzenia w pozycji „0”.

Wyciągnąć wtyczkę sieciową ładowarki.

UWAGA

Niebezpieczeństwo uszkodzenia urządzenia przez wyciekającą wodę.

Przed rozpoczęciem prac przy urządzeniu należy opróżnić zbiornik brudnej wody i zbiornik świeżej wody.

- Ustawić urządzenie na równej powierzchni.

Plan konserwacji

Po zakończeniu pracy

UWAGA

Niebezpieczeństwo uszkodzenia.

Nie spryskiwać urządzenia wodą i nie stosować agresywnych środków czyszczących.

1. Spuścić brudną wodę.

2. Otworzyć pokrywę zbiornika brudnej wody.

3. Wyjąć filtr EPA (opcja) i pozostawić go do wyschnięcia poza urządzeniem.

1. Opłukać wodą wewnętrzną stronę pokrywy i pływak.
2. Przeplukać zbiornik brudnej wody czystą wodą.
3. Wyczyścić listwę ssącą.
4. Wyjąć pojemnik na duże zanieczyszczenia i opróżnić go.
5. Wyczyścić zewnętrzne powierzchnie urządzenia wilgotną szmatką nasączona łagodnym środkiem myjącym.
6. Wyczyścić listwy gumowe, sprawdzić pod kątem zużycia i w razie potrzeby wymienić je.
7. Wyczyścić szczotkę.
8. Sprawdzić szczotkę pod kątem zużycia, w razie potrzeby wymienić ją (patrz „Prace konserwacyjne“).
9. Ewentualnie naładować akumulator.

Raz na tydzień

1. Zdjąć listwę rozdzielczą wody z głowicy czyszczącej i wyczyścić kanał wody.
2. Wyczyścić filtr kłączków.

①Filtr czystej wody
3. Odkręcić pokrywę otworu spustowego zbiornika świeżej wody.
4. Wyjąć filtr świeżej wody i przepłukać go czystą wodą.

Raz na miesiąc

- Sprawdzić stan uszczelek między zbiornikiem brudnej wody a pokrywą, w razie potrzeby wymienić je.

Raz w roku

- Zlecić serwisowi przeprowadzenie wymaganego przeglądu.

Prace konserwacyjne

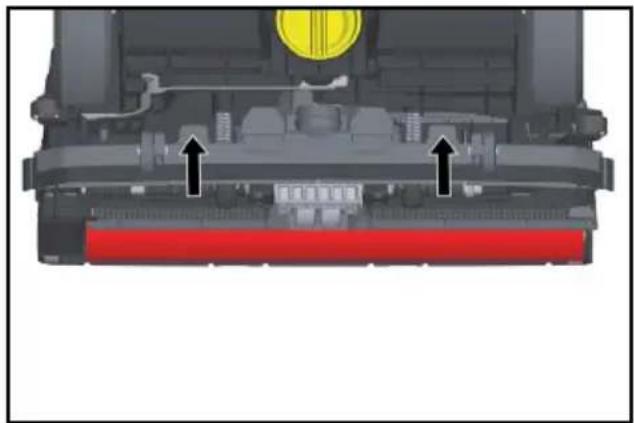

Wymiana listew gumowych

1. Ścisnąć elementy mocujące i wyjąć listwy gumowe w dół z listwy ssącej.

1. Zdjąć listwy gumowe z uchwytu.

Wskazówka

Listew gumowych nie można pomylić ze względu na ich układ otworów. Nie można ich odwrócić i ponownie włożyć.

1. Wymienić listwy gumowe.
2. Włożyć uchwyt z listwami gumowymi do listwy ssącej i zablokować go.

Wymiana wałka szczotki

⚠OSTRZEŻENIE

Niebezpieczeństwo zmiażdżenia z powodu złożenia podpórki do parkowania podczas wymiany szczotek.

Przed wymianą szczotek należy obrócić kierownicę o 45° w lewo.

1. Nacisnąć przycisk odblokowujący wałka szczotki, obrócić wałek szczotki w dół i zdjąć go z zabieraka.
2. Zamontować nowy wałek szczotki na zabieraku i zablokować go po przeciwnej stronie.

Umowa o konserwację

Aby zapewnić prawidłowe działanie urządzenia, można podpisać umowę serwisową z właściwym dystrybutorem produktów Kärcher.

Demontaż akumulatora

⚠ NIEBEZPIECZEŃSTWO

Demontaż akumulatora

Porażenie prądem

Demontaż akumulatora może być wykonywany wyłącznie przez serwis Kärcher lub wykwalifikowanego specjalistę.

Autoryzowany technik serwisowy oceni, czy akumulator jest uszkodzony.

Więcej informacji na temat obchodzenia się z akumulatorami można znaleźć w rozdziale Akumulator.

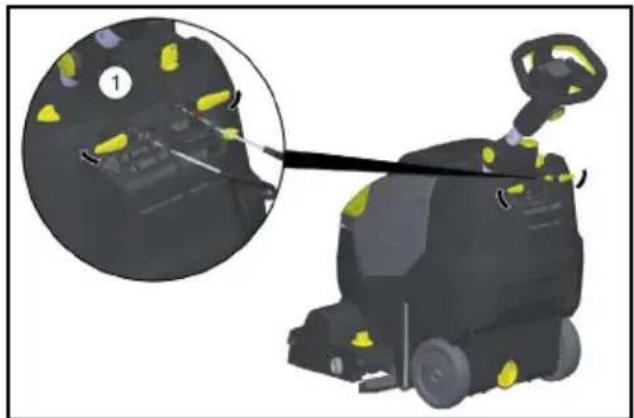

1. Wykręcić 2 śruby.

1. Odchylić pokrywę na dół.
2. Poluzować i odłączyć wtyczkę akumulatora.
3. Wyjąć akumulator.
4. Zutylizować zużyte akumulatory zgodnie z obowiązującymi przepisami.

Usterki

⚠ NIEBEZPIECZEŃSTWO

Niezamierzone włączenie się urządzenia

Niebezpieczeństwo odniesienia obrażeń, porażenia prądem

Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy ustawić wyłącznik urządzenia w pozycji „0”.

Wyciągnąć wtyczkę sieciową ładowarki.

UWAGA

Niebezpieczeństwo uszkodzenia urządzenia przez wyciekającą wodę.

Przed rozpoczęciem prac przy urządzeniu należy opróżnić zbiornik brudnej wody i zbiornik świeżej wody.

W przypadku usterek, których nie można usunąć przy użyciu bieżącej tabeli, należy skontaktować się z serwisem.

Usterki i wskazania

Wskaźnik	Usterka Sposób usunięcia
Kontrol-ka napę-du szczotek miga na poma-rańczowo	Prze-grzanie sterowni-ka	Wyłączyć wyłącznik urządzenia, poczekać kilka minut i ponownie włączyć wyłącznik urządzenia.
	Zabloko-wana szczotka	Sprawdzić, czy wałek szczotki nie jest zablo-kowany przez ciała obce, w razie potrzeby usunąć ciała obce.
Kontrol-kassania miga na poma-rańczowo	Prze-grzanie sterowni-ka	Wyłączyć wyłącznik urządzenia, poczekać kilka minut i ponownie włączyć wyłącznik urządzenia.
Wskaź-nik po-ziomu nałado-wania akumula-tora miga na czer-wono	Usterka podczas procesu ładowa-nia	Wyjąć wtyczkę siecio-wą ładowarki. Pocze-kać 10 sekund. Ponownie podłączyć wtyczkę sieciową. Jeśli błąd pojawi się po-nownie: zadzwonić do serwisu.

Wskaźnik	Usterka Sposób usunięcia
Podczas procesu ładowania na ładowarce miga na prze-mian wskaź-nik Charging i Error.	Zbyt wysoka temperatura pod-czas ładowania.	Pozostawić podłączona wtyczkę sieciową ładowarki. Proces ładowania rozpocznie się automatycznie, gdy tylko temperatura spadnie.
Kontrol-ka trybu Eco miga na nie-biesko	Akumulator jest niemal całkowicie wyła-dowany, urządzenie pracuje ze zmniejszoną mocą	Naładować akumulator.

Usterki bez wskazania

Usterka Sposób usunięcia
Nie można włączyć urządzenia	Włączyć wyłącznik urządzenia, poczekać 3 sekundy i sprawdzić poziom naładowania akumulatora.
Niewy-starczająca ilość wody	Sprawdzić poziom świeżej wody, w razie potrzeby napełnić zbiornik.
	Włączyć włącznik roztworu czyszczącego.
	Wyczyścić filtr świeżej wody.
	Zdjąć listwę rozdzielczą wody z głowicy czyszczącej i wyczyścić kanał wody.

Usterka Sposób usunięcia
Niewy- starcza- jąca moc ssania	Opuścić listwę ssącą.
	Opróżnić zbiornik brudnej wody.
	Wyczyścić uszczelki między zbiornikiem brudnej wody a po- krywą i sprawdzić ich szczel- ność, w razie potrzeby wymienić.
	Wyczyścić listwy gumowe na li- stwie ssącej, w razie potrzeby odwrócić je lub wymienić.
	Sprawdzić, czy wąż ssący i li- stwa ssąca nie są zatkane, w ra- zie potrzeby udrożnić je.
	Sprawdzić szczelność węża ssącego, w razie potrzeby wy- mienić
	Filtr EPA (opcja) jest zabrudzo- ny, wymienić go.
Niezado- walający wynik czysz- czenia	Wsunąć transportowy mecha- nizm jezdny.
	Sprawdzić/ustawić docisk szczotek.
	Sprawdzić, czy typ szczotki i śro- dek czyszczący są odpowiednie.
	Sprawdzić szczotki pod kątem zużycia, w razie potrzeby wy- mienić.
Szczot- ka nie obraca się	Pociągnąć wyłącznik bezpie- czeństwa do kierownicy.
	Sprawdzić, czy wałek szczotki nie jest zablokowany przez ciała obce, w razie potrzeby usunąć ciała obce. Wyłączyć włącznik napędu szczotek, chwilę poczekać i po- nownie włączyć włącznik.

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia.

Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Nazwa Nr części	Opis
Szczotki obroto-wa, biała (miękka)	4.762-405.0	Do polerowania pod- łóg
Szczot-ka obro-towa, czerwo-na (śred-nia, standardowa)	4.762-392.0	Do czyszczenia lekko zabrudzonych lub deli-katnych podłóg
Szczot-ka obro-towa, zielona (twarda)	4.762-407.0	Do czyszczenia moc-no zabrudzonych pod- łóg
Szczot-ka obro-towa, poma-rańczo-wa (wysoka/ głęboka)	4.762-406.0	Do szorowania podłóg strukturalnych (płytki antypoślizgowe itp.)
Walek z mikrofi-bry	4.037-093.0	Szczotka z mikrofibry o wysokiej skuteczno- ści czyszczenia, prze-znaczona specjalnie do płytek gresowych.
Walek mocują-cy	4.762-413.0	Do zamocowania pa-dów walcowych na tu-lei
Pad wal-cowy na tulei, czerwo-ny (śred-ni)	6.367-107.0	Do czyszczenia lekko zabrudzonych podłóg
Pad wal-cowy na tulei, zie-lony (twardy)	6.367-106.0	Do czyszczenia nor-malnych i mocno za-brudzonych podłóg

Nazwa Nr	czę-ści	Opis
Pad wal-cowy na tulei, żółty (miękki)	6.367-105.0	Do polerowania pod-tóg
Wąż na-pełniają-cy	6.680-124.0	Do napełniania zbior-nika świeżej wody
Zestaw listew gu-mowych	4.037-094.0	Zamiennie
Filtr EPA	6.414-631.0

Dane techniczne

Wydajność urządzenia
Napięcie nominalne V 25,2
Pojemność akumulatora Ah (5 h)		30
Typ akumulatora Lito-		wo-jo-nowy
Średni pobór mocy (Power / Eco)		650/350
Moc turbiny ssącej W 280
Moc napędu szczotek W 185
Stopień ochrony IPX3
Klasa ochrony 1
Teoretyczna wydajność powierzchniowa	m2/h	1800
Pojemność zbiornika czy-stej wody	I	22
Pojemność zbiornika brudnej wody	I	22
Maks. temperatura wody	°C	50
Ssanie
Moc ssania, przepływ po-wietrza Power / Eco	l/s	20/15
Moc ssania, podciśnienie Power / Eco	kPa	8/5
Szczotki do czyszczenia
Szerokość robocza	mm	450
Średnica szczotek	mm	96

Prędkość obrotowa szczo- 1/min 1050/tek Power / Eco 750

Ładowarka

Napięcie sieciowe V 220...

240

Częstotliwość Hz 50-60

Pobór mocy W 300

Warunki otoczenia

Dopuszczalny zakres tem- °C 2...40 peratury

Wymiary i masa

Długość x szerokość x wy- mm 866x
sokość (transport)	530x
	1061

Dopuszczalna masa cał- kg 65 kowita

Masa własna (masa trans- lbs portowa) 43 (kg)

Wartości określone zgodnie z EN 60335-2-72

Drgania przenoszone	m/s2	0,5
przez kończyny górne (po-zycja 1)

Drgania przenoszone m/s² 0,5 przez kończyny górne (pozycja 2)

Niepewność pomiaru K m/s 2 0,2

Poziom ciśnienie aku- dB(A) 63 stycznego L _pA

Niepewność pomiaru K_pA dB(A) 2

Poziom mocy akustycznej dB(A) 85 L_WA + niepewność pomiaru K_WA

Zmiany techniczne zastrzeżone.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym zasadniczym wymogom dyrektyw UE dotyczącym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Szorowarka

Typ: 1.783-xxx

Obowiązujące dyrektywy UE

Zastosowane normy zharmonizowane

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 55012: 2007 + A1: 2009

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Zastosowane normy krajowe

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

Więcej informacji na temat gwarancji (jeśli są dostępne) można znaleźć w obszarze

Serwis na lokalnej stronie internetowej Kärcher w sekcji "Pliki do pobrania".

Tartalom

Spustenie parkovacej opierky

Parkovacia opierka sa vyklopí nahor.

Prepravný podvozok

Poruchy bez zobrazenia
