INSTRUKCJA OBSŁUGI PHSL 900 B4 PARKSIDE

Tłumaczenie oryginalnej instrukcji obsługi

ES

CORTASETOS CON MANGO LARGO

Użytkowanie zgodne z przeznaczeniem 82
Wyposażenie 82
Zakres dostawy 83
Dane techniczne 83

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi ..... 8 4

1. Bezpieczeństwo na stanowisku pracy 84
2. Bezpieczeństwo elektryczne 85
3. Bezpieczeństwo osób 85
4. Użytkowanie i obsługa elektronarzędzia....86
5. Serwis 86

Wskazówki bezpieczeństwa dla nożyc do żywopłotu 86
Wskazówki bezpieczeństwa dla nożyc do żywopłotu o wydłużonym zasięgu....87
Uzupełniające wskazówki bezpieczeństwa do nożyc do żywopłotów 88
RYZYKA RESZTKOWE 89
Dalsze wskazówki bezpieczeństwa 89

Przed uruchomieniem 90

Zespół silnika 90
Montaż uchwytu okrągłego 90
Zamocowanie/montaż pasa na ramię 90
Montaż nożyc do żywopłotów 90
Montaż wysięgnika 90
Ustawianie nożyc do żywopłotów pod kątem 90

Uruchomienie 90

Włączanie/wyłączanie 90
Przestawianie rękojeści....90
Praca z nożycami do żywopłotów 90
Użytkowanie maszyny 90
Techniki cięcia 91

Transport....91

Konserwacja i czyszczenie....91
Przechowywanie....91
Wyszukiwanie usterek w nożycach do żywopłotów....91
Terminy konserwacji nożyc do żywopłotów .....92
Utylizacja 92
Części zamienne....92
GwarancjaKompernaßHandelsGmbH....93
Serwis 94
Importer 94
Tłumaczenie oryginalnej deklaracji zgodności....95

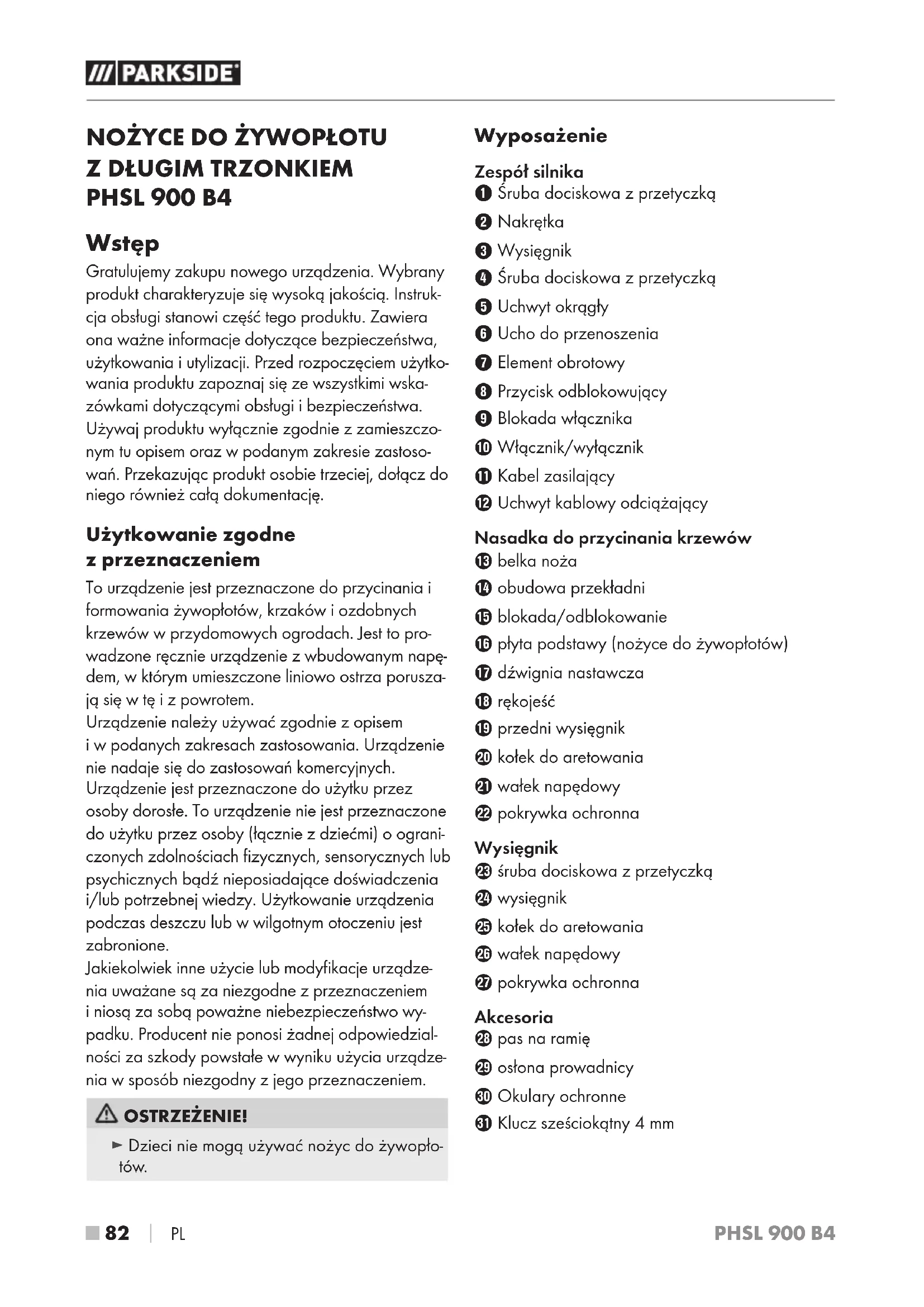

NOŻYCE DO ŻYWOPŁOTU Z DŁUGIM TRZONKIEM PHSL 900 B4

Wstep

Gratulujemy zakupu nowego urządzenia. Wybrany produkt charakteryzuje się wysoką jakością. Instrukcja obsługi stanowi część tego produktu. Zawiera ona ważne informacje dotyczące bezpieczeństwa, użytkowania i utylizacji. Przed rozpoczęciem użytkowania produktu zapoznaj się ze wszystkimi wskażówkami dotyczącymi obsługi i bezpieczeństwa. Używaj produktu wyłącznie zgodnie z zamieszczonym tu opisem oraz w podanym zakresie zastosowań. Przekazując produkt osobie trzeciej, dołącz do niego również całą dokumentację.

Użytkowanie zgodne z przeznaczeniem

To urządzenie jest przeznaczone do przycinania i formowania żywopłotów, krzaków i ozdobnych krzewów w przydomowych ogrodach. Jest to prowadzone ręcznie urządzenie z wbudowanym napędem, w którym umieszczone liniowo ostrza poruszają się w tę i z powrotem.

Urządzenie należy używać zgodnie z opisem i w podanych zakresach zastosowania. Urządzenie nie nadaje się do zastosowań komercyjnych. Urządzenie jest przeznaczone do użytku przez osoby doroste. To urządzenie nie jest przeznaczone do użytku przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych, sensorycznych lub psychicznych bądź nieposiadające doświadczenia i/lub potrzebnej wiedzy. Użytkowanie urządzenia podczas deszczu lub w wilgotnym otoczeniu jest zabronione.

Jakiekolwiek inne użycie lub modyfikacje urządzenia uważane są za niezgodne z przeznaczeniem i niosą za sobą poważne niebezpieczeństwo wypadku. Producent nie ponosi żadnej odpowiedzialności za szkody powstałe w wyniku użycia urządzenia w sposób niezgodny z jego przeznaczeniem.

OSTRZEŻENIE!

▶ Dzieci nie mogą używać nożyc do żywopłołów.

Wyposażenie

Zespół silnika

① Śruba dociskowa z przetyczką
② Nakrętka
③ Wysięgnik
④ Śruba dociskowa z przetyczką
⑤ Uchwyt okrągły
⑥ Ucho do przenoszenia
⑦ Element obrotowy
8 Przycisk odblokowujący
⑨ Blokada włącznika
⑩ Włącznik/wyłącznik
⑪ Kabel zasilający
⑫ Uchwyt kablowy odciążający

Nasadka do przycinania krzewów

13 belka noża
14 obudowa przekładni
⑮ blokada/odblokowanie
16 płyta podstawy (nożyce do żywopłotów)
⑰ dźwignia nastawcza
18 rękojeść
19 przedni wysięgnik
20 kołek do aretowania
21 watek napędowy
22 pokrywka ochronna

Wysięgnik

②3 śruba dociskowa z przetyczką
24 wysięgnik
25 kołek do aretowania
26 wałek napędowy
27 pokrywka ochronna

Akcesoria

28 pas na ramię
29 ostona prowadnicy
30 Okulary ochronne
31 Klucz sześciokątny 4 mm

Zakres dostawy

1 zespół silnika PHSL 900 B4

1 nasadka do przycinania krzewów (zwana dalej nożycami do żywopłotów)

1 wysięgnik

1 pas na ramię

1 ostona prowadnicy

1 okulary ochronne

1 klucz sześciokątny 4 mm

1 instrukcja obstugi

Dane techniczne

Napięcie znamionowe 230 V \~, 50 Hz (prąd przemienny)

Moc znamionowa 900 W

Stopień ochrony II / (podwśina izolacja)

Cieżar bez rękojeści i

pasa do przenoszenia ok. 4,9 kg

Liczba skoków na

biegu jatowym 1000 min

Kqt pracy od -90° do +90°

Długość cięcia 410 mm

Odstęp zębów 20 mm

Masa (w stanie gotowości

do pracy): ok. 5,2 kg

Informacje dotyczące poziomu hałasu i drgań

Wartość pomiarowa hałasu ustalona zgodnie

z normą EN 62841. Skorygowany współczynnikiem

A poziom hałasu elektronarzędzia wynosi z reguły:

Poziom ciśnienia akustycznego L_PA = 81 dB (A)

Niepewność K = 3 dB

Poziom mocy akustycznej L_WA = 102 dB (A)

Zagwarantowany poziom

mocy akustycznej L_WA = 105 dB (A)

Niepewność K = 3 dB

Wartości drgań (suma wektorów trzech kierunków) ustalone zgodnie z normą EN 62841:

Drgania na przednim uchwycie

Wartość emisji drgań a_h,D=6,362 m/s^2

Niepewność K = 1,5 m/s²

Drgania na tylnym uchwycie

Wartość emisji drgań a_h,D=6,138 m/s^2

Niepewność K = 1,5 m/s²

Noś ochronniki słuchu!

WSKAZÓWKA

Podane w tej instrukcji łączne wartości drgań oraz wartości emisji hałasu zostały zmierzone znormalizowaną metodą pomiaru i mogą zostać wykorzystane do porównania jednego elektronarzędzia z innym.

Podane łączne wartości drgań oraz podane wartości emisji hałasu mogą posłużyć także do wstępnej oceny stopnia narażenia.

OSTRZEŻENIE!

Emisje drgań i hałasu mogą w czasie korzystania z elektronarzędzia różnic się od wskazanych wartości, zależnie od sposobu użytkowania elektronarzędzia, a w szczególności od rodzaju przedmiotu obrabianego.

Należy starać się, aby obciążenie było jak najmniejsze. Przyktadowe środki ograniczające narażenie na wibracje obejmują noszenie rękawic w trakcie korzystania z narzędzia i ograniczenie czasu pracy. Należy przy tym uwzględnić wszystkie części cyklu pracy (na przykład czas, przez jaki elektronarzędzie pozostaje wyłączone oraz takie, w których jest ono wprawdzie włączone, ale pracuje bez obciążenia).

Objaśnienia do znaków informacyjnych, znajdujących się na urządzeniu

Przed uruchomieniem przeczytaj instrukcję obsługi i wskazówki!

Noś ochronniki słuchu!

Noś kask ochronny!

Noś okulary ochronne!

Znajdujące się w pobliżu osoby trzymaj z dala od urządzenia!

Chronić urządzenie przed deszczem i wilgocią!

Śmiertelne niebezpieczeństwo na skutek porażenia prądem! Zachować odstęp co najmniej 10 m od napowietrznych linii energetycznych.

Uwaga! Spadające przedmioty. Szczególnie podczas cięcia ponad głową.

Uwaga! Niebezpieczeństwo zra- nienia przez obracające się noże.

Natychmiast wyjąć wtyk z gniazda zasilającego, jeśli przewód zostanie uszkodzony lub przecięty.

Informacja o poziomie mocy akustycznej LWA w dB.

Ogólne wskazówki bezpieczeństwa dla elektronarzędzi

OSTRZEŻENIE!

Przeczytaj wszystkie wskazówki bezpieczeństwa, instrukcje, zapoznaj się z ilustracjami oraz danymi technicznymi dotyczącymi tego elektronarzędzia.

Nieprzestrzeganie poniższych instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub ciężkich obrażeń ciała.

Wszystkie wskazówki bezpieczeństwa oraz instrukcje należy zachować do późniejszego wykorzystania.

Użyte we wskazówkach bezpieczeństwa pojęcie „elektronarzędzie” dotyczy narzędzi elektrycznych zasilanych z sieci (przez kabel sieciowy) oraz narzędzi elektrycznych zasilanych akumulatorami (bez kabla sieciowego).

1. Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i dbać o jego dobre oświetlenie. Nieporządek i niedostateczne oświetlenie mogą doprowadzić do różnych wypadków.
b) Nigdy nie używaj elektronarzędzia w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c) W czasie użytkowania elektronarzędzia zwrócić uwagę na to, aby w pobliżu nie przebywały dzieci ani żadne inne osoby. W przypadku odwrócenia uwagi od pracy możesz stracić kontrolę nad elektronarzędziem.

2. Bezpieczeństwo elektryczne

a) Wtyk przyłączeniowy elektronarzędzia musi pasować do gniazda zasilania. Dokonywanie zmian we wtyku jest zabronione. Nigdy nie używaj adapterów wtyków w połączeniu z elektronarzędziami mającymi uziemienie. Oryginalne wtyki oraz pasujące gniazda wtykowe zmniejszają ryzyko porażenia prądem elektrycznym.

b) Unikaj kontaktu z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki lub lodówki. Zetknięcie się z uziemionym przedmiotem zwiększa ryzyko porażenia prądem elektrycznym.

c) Nigdy nie narażaj elektronarzędzia na działanie deszczu lub wilgoci. Przedostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

d) Nigdy nie chwytaj za kabel zasilający, np. w celu przeniesienia bądź zawieszenia elektronarzędzia lub wyciągnięcia wtyku z gniazda zasilania. Chron kabel zasilający przed źródłami gorąca, olejem, ostrymi krawędziami lub poruszającymi się częściami urządzenia. Uszkodzone lub popłatane kable zasilające zwiększają ryzyko porażenia prądem elektrycznym.

e) Podczas pracy z elektronarzędziem na zewnątrz stosuj wyłącznie przedłużacze, które są dopuszczone również do użytku na zewnątrz pomieszczeń. Stosowanie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

f) Jeśli nie da się uniknąć pracy z elektronarzędziem w wilgotnym otoczeniu, zastosuj wyłącznik różnicowo-prądowy. Zastosowanie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Zawsze zachowuj ostrożność i uważaj na to, co robisz. Praca z elektronarzędziem wymaga także zachowania zasad zdrowego rozsądku. Nie korzystaj z elektronarzędzia w przypadku przemeczenia, bycia pod wpływem narkotyków, alkoholu lub lekarstw. Nawet chwila nieuwagi podczas korzystania z elektronarzędzia może spowodować poważne obrażenia ciała.

b) Noś środki ochrony indywidualnej i obowiązkowo okulary ochronne. Noszenie środków ochrony indywidualnej, np. maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub ochronników słuchu - w zależności od rodzaju i zastosowania elektronarzędzia - zmniejsza ryzyko odniesienia obrażeń.

c) Unikaj sytuacji prowadzących do przypadkowego uruchomienia urządzenia. Przed podłączeniem do zasilania sieciowego i/lub akumulatora, przed chwyceniem lub przenie-sieniem elektronarzędzia upewnij się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku w trakcie przenoszenia elektronarzędzia lub podłączenie elektronarzędzia do zasilania z wciśniętym już wyłącznikiem może doprowadzić do wypadku.

d) Przed włączeniem elektronarzędzia usuń wszystkie przyrządy regulacyjne lub klucze. Narzędzie lub klucz pozostawiony w obracającej się części elektronarzędzia może spowodować obrażenia ciała.

e) Unikaj nienaturalnej postawy ciała. Zadbaj o utrzymanie stabilnej postawy i przez cały czas utrzymuj równowagę. Dzięki temu będzie można lepiej kontrolować elektronarzędzie w przypadku nieoczekiwanych sytuacji.

f) Noś odpowiednią odzież. Nie zakładaj luźnych ubrań ani bizuterii. Włosy, odzież i odzież trzymaj z dala od ruchomych części urządzenia. Ruchome części urządzenia mogą pochwycić luźną, odstającą odzież, bizuterię lub długie włosy.

g) Jeżeli możliwe jest podłączenie odciągu i zbiornika pyłu, należy je podłączyć i używać ich w prawidłowy sposób. Zastosowanie odciągu pyłowego może zmniejszyć zagrożenia związane z zapyleniem.
h) Nie ulegaj złudnemu poczuciu bezpieczeństwa i nie ignoruj zasad bezpieczeństwa dla elektronarzędzi, nawet jeśli po wielokrotnym korzystaniu jesteś zaznajomiony z elektronarzędziem. Nieuwaga może w ciągu utamków sekund stać się przyczyną poważnych obrażeń.

4. Użytkowanie i obsługa elektronarzędzia

a) Nie przeciążaj elektronarzędzia. Elektronarzędzia używaj zawsze do ściśle określonego zakresu użytkowania. Z odpowiednim elektronarzędziem pracuje się lepiej i bezpieczniej w podanym zakresie mocy.
b) Nie używaj elektronarzędzia z uszkodzonym wyłącznikiem. Elektronarzędzie, którego nie można włączyć ani wyłączyć, stanowi zagrożenie i musi zostać niezwłocznie przekazane do naprawy.
c) Przed dokonaniem ustawień elektronarzędzia, wymianą narzędzi roboczych lub odłożeniem elektronarzędzia na bok wyciągnij wtyk z gniazda zasilania i/lub wyjmij akumulator. Ten środek ostrożności uniemożliwi przypadkowe uruchomienie elektronarzędzia.
d) Nieużywane elektronarzędzia przechowuj w miejscu niedostępnym dla dzieci. Nie pozwalaj na używanie elektronarzędzia przez osoby, które nie wiedzą, jak się z nim obchodzić lub nie przeczytały niniejszych instrukcji. Elektronarzędzia w rękach niepowołanych osób stanowią duże zagrożenie.
e) Elektronarzędzia i narzędzia robocze wymagają starannej pielęgnacji. Sprawdź, czy ruchome elementy działają prawidłowo i nie blokują się, czy żaden z elementów nie pękt lub nie jest uszkodzony w stopniu uniemożliwiającym prawidłowe działanie elektronarzędzia. Przed zastosowaniem elektronarzędzia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków z elektronarzędziami jest ich niewłaściwa konserwacja.

f) Dbaj o to, aby narzędzia skrawające były ostre i czyste. Zadbane narzędzia skrawające z ostrymi ostrzami rzadziej się blokują i pozwalają się lepiej prowadzić.
g) Korzystaj z elektronarzędzia, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnij przy tym warunki pracy i wykonywaną czynność. Używanie elektronarzędzi do celów innych niż przewiduje to ich przeznaczenie może doprowadzić do niebezpiecznych sytuacji.
h) Uchwyty i powierzchnie uchwytów utrzymuj w czystości, w stanie suchym, wolne od olejów i smarów. Śliskie uchwyty i powierzchnie uchwytów nie dają gwarancji bezpiecznej obsługi i kontroli elektronarzędzia w trudnych do przewidzenia sytuacjach.

5. Serwis

a) Naprawę elektronarzędzia należy zlecać tylko wykwalifikowanemu specjaliście i stosować do tego wyłącznie oryginalne części zamienne. Dzięki temu zapewnione jest bezpieczeństwo użytkowania elektronarzędzia.

Wskazówki bezpieczeństwa dla nożyc do żywopłotu

a) Wszystkie części ciała trzymać z dala od noża. Przy pracujących nożach nie próbuj usuwać ściętego materiału ani go przytrzymywać. Po wyłączeniu przełącznika może nadal się poruszają. Nawet chwila nieuwagi podczas korzystania z nożyc do żywopłotu może spowodować poważne obrażenia ciała.
b) Przenoś nożyce do żywopłotu za uchwyt, gdy nóż jest nieruchomozy i zwrócić uwagę, by nie nacisnąć przełącznika. Prawidłowe noszenie nożyc do żywopłotu zmniejsza ryzyko przypadkowego uruchomienia urządzenia i obrażeń ciata spowodowanych nożem.
c) Podczas transportu lub przechowywania nożyc do żywopłotu należy zawsze zakładać ostonę na noże. Prawidłowe posługiwanie się nożycami do żywopłotu zmniejsza ryzyko obrażeń spowodowanych nożem.

d) Podczas usuwania uwięzionego ściętego materiału lub serwisowania maszyny upewnij się, że wszystkie przełączniki są wyłączone, a wtyk sieciowy jest odłączony od gniazda zasilania. Nieoczekiwane uruchomienie nożyc do żywopłotu podczas usuwania zakleszczo- nego materiału może spowodować poważne obrażenia ciała.
e) Trzymaj nożyce do żywopłotu wyłącznie za izolowane uchwyty, ponieważ nóż tnący może uderzyć w ukryte przewody elektryczne lub własny kabel zasilający. Kontakt noży z przewodem elektrycznym może spowodować przejście napięcia również na metalowe elementy urządzenia i tym samym porażenie prądem elektrycznym.
f) Trzymaj przewody sieciowe z dala od obszaru cięcia. Przewody mogą być ukryte w żywopłotach oraz krzewach i zostać przypadkowo przecięte przez nóż.
g) Nie korzystaj z nożyc do żywopłotu przy złej pogodzie, zwłaszcza jeśli istnieje ryzyko wystąpienia burzy. Zmniejsza to ryzyko porażenia wskutek uderzenia pioruna.

Wskazówki bezpieczeństwa dla nożyc do żywopłotu o wydłużonym zasięgu

a) Zmniejsz ryzyko śmiertelnego porażenia prądem, nie używając nożyc do żywopłotu o wydłużonym zasięgu w pobliżu przewodów elektrycznych. Dotykanie lub używanie w pobliżu przewodów elektrycznych może spowodować poważne obrażenia ciała lub śmiertelne porażenie prądem.
b) Nożyce do żywopłotu o wydłużonym zasięgu obstuguj zawsze obiema rękami. Nożyce do żywopłotu o wydłużonym zasięgu obstuguj zawsze obiema rękami, aby zapobiec utracie kontroli.
c) Podczas pracy nad głową przy użyciu nożyc do żywopłotu o wydłużonym zasięgu noś zawsze ostone głowy. Spadające odtamki mogą spowodować poważne obrażenia.

Należy starannie skontrolować żywoptot przeznaczony do przycięcia i usunąć wszelkie druty oraz ciała obce.
■ Zaleca się stosowanie wyłącznika różnicowo-prądowego o prądzie wyzwalającym 30 mA lub mniej.
Podczas pracy z nożycami do żywopłotu należy zawsze przestrzegać bezpiecznej pozycji roboczej, szczególnie podczas pracy na schodkach lub na drabinie.

WSKAZÓWKA

▶ Ilustracje przedstawiające sposób pracy z nożycami do żywopłotów, wzgl. ich elementy nastawcze, można znaleźć na rozkładanej okładce.
▶ Informacje i ilustracje na temat ustawień, konserwacji i smarowania przez użytkownika znajdują się w niniejszej instrukcji.
Wskazówki na temat pozycji podczas pracy (patrz rozkładana strona okładki).
▶ Wskazówki na temat elementów ustawczych (patrz rozkładana strona okładki).
▶ Wskazówki dotyczące wymiany i naprawy (patrz rozdz. Konserwacja i czyszczenie/ serwis).
▶ Wyjaśnienie wszystkich symboli graficznych, zastosowanych w nożycach do żywopłotów oraz dane techniczne znajdują się w niniejszej instrukcji.
▶ Cechy nożyc do żywopłotów są podane w danych technicznych.
Zablokowane narzędzie: usunąć zaklinowany materiał z belki noża 13.

⚠️ UWAGA!

▶ W razie zagrożenia lub w sytuacji awaryjnej natychmiast wyłączyć silnik i wyjąć wtyk przewodu zasilającego.

Uzupełniające wskazówki bezpieczeństwa do nożyc do żywopłotów

Przygotowanie

a) TE NOŻYCE DO ŻYWOPŁOTÓW MOGA POWODOWAĆ POWAŻNE OBRAŻENIA CIAŁA! Należy starannie przeczytać instrukcje w sprawie poprawnego obchodzenia się z nożycami do żywopłotów, ich przygotowania, naprawy, uruchamiania i odstawiania. Należy zapoznać się ze wszystkimi elementami nastawczymi oraz z prawidłowym obchodzeniem się z nożycami do żywopłotów.
b) Dzieci nigdy nie mogą używać nożyc do żywopłotów.
c) Uwaga na napowietrzne przewody energetyczne.
d) Należy zrezygnować z posługiwania się nożycami do żywopłotów, gdy w pobliżu znajdują się inne osoby, w szczególności dzieci.
e) Nosić odpowiednią odzież! Nie nosić luźnej odzieży ani bizuterii; mogłyby one zostać wciągnięte przez ruchome części. Zaleca się noszenie wytrzymałych rękawic, obuwia z przeciwpoślizgową podeszwą i okularów ochronnych.
f) Jeżeli mechanizm tnący dotknie ciała obcego, odgłosy pracy stają się głośniejsze lub nożyce do żywopłotów wpadają w nietypowe drgania, należy wyłączyć silnik i odczekać do zatrzymania się nożyc do żywopłotu.

Wykonać następujące czynności:

• sprawdzić, czy narzędzie nie jest uszkodzone;
• sprawdzić, czy są obluzowane części i ew. zamocować je;
• uszkodzone części wymienić na równoważne lub zlecić naprawę.

g)

Noś ochronniki słuchu!

h)

Noś ochronę oczu!

i) Aby w sytuacji awaryjnej zatrzymać nożyce do żywopłotów, wyciągnij wtyk sieciowy z gniazda zasilania.

Praca

a) Wyciągnąć wtyk sieciowy z gniazda zasilania przed następującymi czynnościami:

• czyszczenie lub usuwanie elementów blokujących;
• kontrola, naprawa lub prace przy nożycach do żywopłotów;
• ustawianie pozycji roboczej mechanizmu tnącego;
• oraz gdy nożyce do żywopłotów pozostają bez nadzoru.

b) Przed uruchomieniem silnika upewnij się, że nożyce do żywopłotu znajdują się w jednej z zadanych pozycji roboczych i że głowica narzędziowa jest zatrzaśnięta.
c) Podczas pracy z nożycami do żywopłotów należy zawsze przestrzegać bezpiecznej pozycji roboczej, szczególnie podczas pracy na schodkach lub na drabinie.
d) Nie eksploatować nożyc do żywopłotów z uszkodzonym lub silnie zużytym mechanizmem tnącym.
e) Dopilnować, by podczas pracy wszystkie uchwyty i urządzenia zabezpieczające nożyc do żywopłotów były zamontowane. Nigdy nie próbować pracować z niekompletnymi nożycami do żywopłotów lub z niedozwolonymi prze-róbkami.
f) Nożyce do żywopłotów mocno trzymać oburącz za przewidziane do tego rękojeści.
g) Zawsze zapoznać się z otoczeniem i zwracać uwagę na możliwe zagrożenia, które mogą być niestyszalne z powodu hałasu wytwarzanego przez nożyce do żywopłotów.

Konserwacja i przechowywanie

a) Jeżeli nożyce do żywopłotów mają być unieruchomione w celu konserwacji, kontroli lub przychowania, należy wyłączyć silnik, aby wszystkie części obrotowe zatrzymaty się. Przed sprawdzaniem, ustawianiem itp. należy odczekać na schłodzenie się urządzenia.

b) Nożyce do żywopłotów przechowywać w takim miejscu, w którym opary benzyny nie wejdą w kontakt z otwartym płomieniem ani iskrami. Przed odłożeniem nożyc do żywopłotów do przechowywania należy zawsze odczekać, aż się schłodzą.
c) Podczas transportu lub na czas przechowywania nożyc do żywopłotów należy zawsze zakładać ośtonę mechanizmu tnącego.

RYZYKA RESZTKOWE

Nawet jeśli to elektronarzędzie jest używane prawidłowo, zawsze pozostają ryzyka resztkowe. Poniższe zagrożenia mogą powstać w związku z konstrukcją i wykonaniem tego elektronarzędzia:

a) Rany cięte
b) Uszkodzenie słuchu, jeśli nie są używane odpowiednie ochronniki słuchu.
c) Uszczerbek na zdrowiu wynikający z wibracji ręka-ramię, jeśli urządzenie jest używane przez dłuższy czas lub nie jest właściwie prowadzone i konserwowane.

WSKAZÓWKA

▶ Informacje i ilustracje na temat ustawień, konserwacji i smarowania przez użytkownika znajdują się w niniejszej instrukcji.
Wskazówki dotyczące wymiany i naprawy (patrz rozdz. Konserwacja i czyszczenie / serwis).
▶ Wyjaśnienie wszystkich symboli graficznych, zastosowanych w nożycach do żywopłotów oraz dane techniczne znajdują się w niniejszej instrukcji.
▶ Cechy nożyc do żywopłotów są podane w danych technicznych.
Zablokowane narzędzie: usunąć zaklinowany materiał z belki noża.

Korzystać wyłącznie z osprzętu i przyrządów dodatkowych, które zostały wymienione w instrukcji obsługi. Korzystanie z narzędzi lub akcesoriów innych, niż podano w instrukcji obsługi, może doprowadzić do obrażeń.

Dalsze wskazówki bezpieczeństwa

Podczas pracy w promieniu 15 metrów nie mogą przebywać inne osoby ani zwierzęta. Użytkownik jest odpowiedzialny za osoby trzecie w strefie pracy.
Utrzymywać urządzenie, narzędzia tnące i ostone prowadnicy tańcucha w dobrym stanie, by uniknąć obrażeń.
Należy zapewnić nadzór nad dziećmi, aby nie bawiły się urządzeniem.
■ Urządzeniem należy się posługiwać dopiero po zaznajomieniu się z nim.
Nigdy nie pracować z uszkodzonym, niekompletnym lub zmodyfikowanym bez zgody producenta urządzeniem. Nigdy nie pracować, gdy urządzenia zabezpieczające są uszkodzone. Nie używać urządzenia, gdy włącznik/wyłącznik jest uszkodzony. Przed użyciem sprawdzić stan bezpieczeństwa urządzenia, w szczególności prowadnicę i tańcuch tnący. Jeżeli urządzenie upadło, sprawdzić, czy nie spowodowało to poważnych uszkodzeń.
Nigdy nie uruchamiać urządzenia, jeśli nie zostało ono poprawnie zamontowane.
Podczas uruchamiania i pracy dopilnować, by urządzenie nie stykało się z podłożem, kamieniami, drutem i innymi ciałami obcymi. Przed odstawieniem urządzenia należy je wyłączyć.
■ Urządzenie jest przeznaczone do pracy oburącz. Nigdy nie pracować z użyciem jednej ręki.
Podczas zmiany miejsca pracy należy uważać na to, aby urządzenie było wyłączone, a palec nie dotykał włącznika/wyłącznika. Urządzenie przenosić z prowadnicą skierowaną do tyłu. Na czas transportu zakładać ostonę prowadnicy.

Przed uruchomieniem

OSTRZEŻENIE! NIEBEZPIECZEŃSTWO OBRAŻEŃ!

▶ Przed wykonywaniem wszelkich czynności przy urządzeniu należy wyjąć wtyk przewodu zasilającego z gniazda. Niebezpieczeństwo porażenia prądem elektrycznym!

Zespół silnika

Montaż uchwytu okrągłego

♦ Założ uchwyt okrągły ⑤ w żqdanym położeniu na wysięgnik ③.
♦ Dokreć śrubę 4 do oporu.

Zamocowanie/montaż pasa na ramię

♦ Zaczep pas na ramię 28 za ucho do przenoszenia 6.
♦ Dopasuj pas na ramię 28 do swojego wzrostu w taki sposób, by ucho do przenoszenia 6 przy zawieszonym urządzeniu znajdowało się na wysokości bioder.

Montaż nożyc do żywopłotów

♦ Wsuń przedni wysięgnik 19 nożyc do żywopłotów na wysięgnik 3 zespołu silnika.
♦ Kołek do aretowania 20 musi się zatrzasnąć.
Połącz oba wysięgniki ③ ⑲ śrubą dociskową z przetyczką ①.

Montaż wysięgnika

♦ Wsuń przedni wysięgnik nożyc 24 do żywopłołów na wysięgnik 3 zespołu silnika.
♦ Kołek do aretowania 25 musi się zatrzasnąć.
Połącz oba wysięgniki ③ ②4 śrubą dociskową z przetyczką ①.

Ustawianie nożyc do żywopłotów pod kątem

♦ Zwolnij blokadę 15.
♦ Naciśnij dźwignię nastawczą ⑰, obróć nożyce do żywopłotów do żądanego położenia.

♦ Pozwól, by dźwignia nastawcza 17 i blokada 15 zatrasneła się w szczelinie płyty podstawy 16 nożyc do żywopłotów.

Uruchomienie

WSKAZÓWKA

Przestrzegać przepisów w sprawie ochrony przed hałasem oraz przepisów lokalnych. Używanie urządzenia może być ograniczone lub zabronione w określone dni (np. niedziele i święta), w określonych godzinach (południe, cisza nocna) lub na określonym terenie (np. w kurortach, klinikach itp.).

Włączanie/wyłączanie

Włączanie

♦ Połącz kabel zasilający ⑪ z przedłużaczem.

♦ Na końcówce przedłużacza uformuj pętlę i zawieś ją w kablowym uchwycie kablowym odciążającym 12.

♦ Naciśnij blokadę włącznika ⑨ i trzymając ją wciśniętą, naciśnij włącznik/wyłącznik ⑩. Teraz można ponownie zwolnić blokadę włączania ⑨.

Wyłączanie

♦ Zwolnij włącznik/wyłącznik 10.
♦ Odłącz przedłużacz od kablowego uchwytu odciążającego 12.

♦ Odłącz kabel zasilający ⑪ od przedłużacza.

Przestawianie rękojeści

♦ Naciśnij przycisk odblokowujący ⑧. Przestaw element obrotowy ⑦ do żądanego położenia. Zwolnij przycisk odblokowujący ⑧, który musi się zatrzasnąć.

Praca z nożycami do żywopłotów

Użytkowanie maszyny

WSKAZÓWKA

▶ Należy pamiętać, że przepisy w danym kraju mogą powodować ograniczenia w użytkowaniu nożyc do żywopłotów.

WSKAZÓWKA

Codzienna kontrola nożyc do żywopłotów przed każdym użyciem jest nieodzowna. Urządzenie należy sprawdzić również po uderzeniu i upadku, aby znaleźć znaczące uszkodzenia i usterki.

Należy zawsze nosić solidne obuwie i ciasno przylegającą odzież, aby zminimalizować ryzyko wypadku. Stać stabilnie na ziemi, uważać na zachowanie równowagi i zawsze nosić dostarczony pas do przenoszenia!

▶ Ze względu na zdrowie należy stosować przerwy na odpoczynek podczas pracy. Zmęczenie fizyczne zwiększa ryzyko obrażeń ciała!

OSTRZEŻENIE!

▶ Nigdy nie uruchamiać urządzenia będąc zmęczonym, chorym, pod wpływem alkoholu lub innych używek.

Techniki cięcia

■ Patrz rozkładana okładka (rys. A).

WSKAZÓWKA

▶ Grube gałęzie obcinać sekatorem.

Transport

■ Podczas transportu korzystać z ostony prowadnicy 29.

■ Zwrócić uwagę, aby nie włączać urządzenia w trakcie przenoszenia.

OSTRZEŻENIE!

NIEBEZPIECZEŃSTWO OBRAŻEŃ!

Niebezpieczeństwo obrażeń! Ta złożona pozycja służy do transportu i przechowywania - praca w tej pozycji jest zabroniona!

Konserwacja i czyszczenie

OSTRZEŻENIE! Jeśli konieczna jest wymiana przewodu sieciowego, powinna ona zostać wykonana przez producenta lub jego przedstawiciela, aby uniknąć zagrożeń bezpieczeństwa.

■ Pamiętaj, aby zespół silnika był zawsze czysty, suchy oraz aby nie był zabrudzony olejem ani też smarem.

■ Piłę do gałęzi należy regularnie czyścić z wiórów.

Do czyszczenia obudowy używaj suchej szmatki.

♦ Sprawdź, czy w nożycach do żywopłotów nie ma obluzowanych śrub belki noża 13 i w razie potrzeby dokręcić je.

◆ Usuń pozostałości roślin.

♦ Pielęgnuj belkę noża 13 olejem w aerozolu lub z oliwiarki.

Przechowywanie

■ Urządzenie oczyścić przed odłożeniem na przechowanie.

■ Urządzenie należy przechowywać w załączonej ostonie prowadnicy 29 w suchym, cieptym miejscu i poza zasięgiem dzieci.

■ Urządzenie należy przechowywać na leżąco lub zabezpieczyć je przed przewróceniem.

Wyszukiwanie usterek w nożycach do żywopłotów

Problem	Możliwa przyczyna	Usuwanie usterek
Silnik pracuje, noże nie po-ruszają się	Nasadka do przyci-nania krzewów lub piła do gałęzi niewła-ściwie podłączona do zespołu silnika	Sprawdzić montaż

Terminy konserwacji nożyc do żywopłotów

Podane tutaj informacje odnoszą się do normalnych warunków użytkowania. W trudnych warunkach, jak np. silne pylenie i przy pracy długotrwa-łej należy odpowiednio skrócić podane terminy.

		Przed rozpoczęciem pracy	Po zakończeniu pracy	W razie potrzeby
Część urządzenia	Czynność
Nóż tnący	Kontrola wzrokowa	X
	czyszczenie	X X

Utylizacja

FR FR

Produkt i opakowanie nadają się do recyklingu, podlegają rozszerzonej odpowiedzialności producenta i są zbierane selektywnie.

Elektronarzędzi nie wolno wyrzucać razem z odpadami domowymi!

Widoczny obok symbol przekreślonego pojemnika na kółkach na śmieci oznacza, że urządzenie to podlega postanowieniom dyrektywy 2012/19/EU. Dyrektywa ta stanowi, że zużytego urządzenia nie wolno wyrzucać wraz ze zwykłymi odpadami domowymi, lecz należy je oddać do wyspecjalizowanych punktów zbiórki odpadów, centrów recyklingu lub zakładów utylizacji odpadów. Utylizacja jest dla użytkownika bezpłatna. Chron środowisko i usuwaj odpady w prawidłowy sposób.

Informacje na temat możliwości utylizacji wystużonego urządzenia można uzyskać w urzędzie gminy lub miasta.

Materiały opakowaniowe są przyjazne dla środowiska i można je poddać procesowi recyklingu. Zbędne materiały opakowaniowe należy usuwać zgodnie z lokalnymi przepisami.

Opakowania należy utylizować w sposób przyjazny dla środowiska. Przestrzegaj oznaczeń umieszczonych na różnych materiałach opakowaniowych i w razie potrzeby zutylizuj je zgodnie z

zasadami segregacji odpadów. Materiały opakowaniowe są oznaczone skrótami (a) i cyframi (b) w następujący sposób: 1–7: tworzywa sztuczne, 20–22: papier i tektura, 80–98: kompozyty.

Ochrona środowiska

■ Zanieczyszczone materiały serwisowe i eksploatacyjne należy oddać do właściwego punktu zbiórki odpadów.

Części zamienne

Części zamienne można zamawiać bezpośrednio w centrum serwisowym. Podczas zamawiania należy koniecznie podać typ maszyny i numer części.

Gwarancja KompernaßHandelsGmbH

Szanowny Kliencie,

To urządzenie objęte jest 3-letnią gwarancją, licząc od daty zakupu. W przypadku wad tego produktu, masz gwarantowane ustawowo prawa w stosunku sprzedawcy. Te ustawowe prawa nie są ograniczone przez nasze opisane poniżej warunki gwarancji.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu. Należy zachować paragon. Jest on wymagany jako dowód zakupu.

Jeżeli w ciągu trzech lat od daty zakupu produktu ujawni się w nim wada materiałowa lub produkcyjna, produkt zostanie wedle naszego uznania nieodpłatnie naprawiony, wymieniony na nowy lub zostanie zwrócona jego cena. Warunkiem spełnienia tego świadczenia gwarancyjnego jest dostarczenie w trakcie tego trzyletniego okresu uszkodzonego urządzenia wraz z dowodem zakupu (paragonem) oraz krótkim opisem wady i daty jej wystąpienia.

Jeżeli wada jest objęta naszą gwarancją, otrzymasz z powrotem naprawiony lub nowy produkt. Zgodnie z art. 581 §1 polskiego kodeksu cywilnego wraz z wy-mianą produktu lub jego istotnej części rozpo- czyna się nowy okres gwarancyjny.

Okres gwarancji i ustawowe roszczenia gwarancyjne

Wykonanie ustugi gwarancyjnej nie przedłuża okresu gwarancji. Dotyczy to również wymienionych i naprawionych części. Wszelkie szkody i wady wykryte w chwili zakupu należy zgłosić bezpośrednio po rozpakowaniu urządzenia. Po upływie okresu gwarancji wszelkie naprawy są wykonywane odpłatnie.

Zakres gwarancji

Urządzenie zostało starannie wyprodukowane i poddane przed wysyłką skrupulatnej kontroli jakości.

Gwarancja obejmuje wady materiałowe lub produkcyjne. Niniejsza gwarancja nie obejmuje części produktu, podlegających normalnemu zużyciu, ani uszkodzeń części łatwo łamliwych, np. przełączników, lub części wykonanych ze szkła.

Niniejsza gwarancja traci swoją ważność, jeśli produkt został uszkodzony, nie używano go prawidłowo lub nie serwisowano należycie. W celu zapewnienia prawidłowego stosowania produktu należy ściśle przestrzegać wszystkich instrukcji wymienionych w instrukcjach obsługi. Należy bez względunie unikać zastosowania oraz postępowania, których odradza się w instrukcji obsługi lub przed którymi się w niej ostrzega.

Produkt przeznaczony jest wyłącznie do użytku domowego, a nie do zastosowań komercyjnych. Niewłaści we użytkowanie urządzenia, używanie go w sposób niezgodny z jego przeznaczeniem, użycie siły lub ingerencja w urządzenie, dokonywana poza naszymi autoryzowanymi punktami serwisowymi, powodują utratę gwarancji.

Okres gwarancji nie ma zastosowania w następujących przypadkach

■ normalne zużycie pojemności baterii
■ komercyjne wykorzystanie produktu
■ uszkodzenie lub modyfikacja produktu przez klienta
■ nieprzestrzeganie przepisów bezpieczeństwa i konserwacji, błędy w obstudze
■ szkody spowodowane zjawiskami naturalnymi

Realizacja zobowiązań gwarancyjnych

W celu zapewnienia szybkiego załatwienia sprawy, postępuj zgodnie z poniższymi wskazówkami:

■ W przypadku wszelkich pytań przygotuj paragon fiskalny oraz numer artykułu (IAN) 373772_2204 jako dowód zakupu.
Numer artykułu można znaleźć na tabliczce znamionowej na produkcie, wygrawerowany na urządzeniu, zapisany na stronie tytułowej instrukcji obsługi (w dolnym lewym rogu) lub na naklejce z tytu bądź na spodzie urządzenia.
■ W przypadku wystąpienia błędów działania lub innych wad, prosimy o kontakt z odpowiednim działem serwisu telefonicznie lub przez e-mail.
Zarejestrowany jako wadliwy produkt możesz wtedy wraz z dołączonym dowodem zakupu (paragonem) oraz opisem i datą wystąpienia usterki wystać nieodpłatnie na przekazany wcześniej adres serwisu.

Na stronie www.lidl-service.com możesz pobrać te i wiele innych instrukcji, filmów o produktach oraz oprogramowanie instalacyjne.

Za pomocą tego kodu QR możesz przejść bezpośrednio na stronę serwisu Lidl (www.lidl-service.com), gdzie możesz otworzyć instrukcję obsługi, wpisując numer artykułu (IAN) 373772_2204.

WSKAZÓWKA

▶ W przypadku narzędzi Parkside prosimy przestać wyłącznie uszkodzony produkt bez akcesoriów (np. walizek do przechowywania, narzędzi montażowych itp.).

OSTRZEŻENIE!

- Naprawy urządzenia zlecaj wyłącznie serwisowi lub elektrykowi, stosując tylko oryginalne części zamienne. Dzięki temu zagwarantowany jest odpowiedni poziom bezpieczeństwa użytkowania urządzenia po naprawie. - Wymianę wtyku lub kabla sieciowego powierzaj zawsze producentowi urządzenia lub autoryzowanemu serwisowi. Dzięki temu zagwarantowany jest odpowiedni poziom bezpieczeństwa użytkowania urządzenia po naprawie.

Serwis

PL Serwis Polska

Tel.: [phone]

E-Mail: [e-mail]

IAN 373772_2204

Importer

Pamiętaj, że poniższy adres nie jest adresem serwisu. Skontaktuj się najpierw z odpowiednim punktem serwisowym.

Tłumaczenie oryginalnej deklaracji zgodności

Firma KOMPERNASS HANDELS GMBH, osoba odpowiedzialna za sporządzenie dokumentacji: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, NIEMCY, oświadcza niniejszym, że produkt ten jest zgodny z następującymi normami, dokumentami normatywnymi oraz dyrektywami WE:

Dyrektywa maszynowa (2006/42/EC)

Dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/EU)

Dyrektywa w sprawie emisji hałasu 2000/14/EC, 2005/88/EC

Placówka notyfikowana nr 0036

TÜV SÜD Industrie Service GmbH, Westendstraße 199, 80686 Monachium, Niemcy Metoda oceny zgodności na podstawie załącznika V.

Poziom mocy akustycznej LWA: zmierzony 102 dB (A) - gwarantowany: 105 dB (A)

Dyrektywa w sprawie stosowania substancji szkodliwych dla zdrowia (RoHS) 2011/65/EU*

* Wyłączną odpowiedzialność za wystawienie niniejszej deklaracji zgodności ponosi producent. Opisany powyżej przedmiot oświadczenia spełnia wymagania przepisów dyrektywy 2011/65/EU Parlamentu Europejskiego i Rady z 8 czerwca 2011 r. w sprawie ograniczenia stosowania określonych substancji niebezpiecznych w urządzeniach elektrycznych i elektronicznych.

Zastosowane normy zharmonizowane

EN 62841-1:2015

EN 62841-4-2:2019

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:1997/A2:2008

EN IEC 55014-2:2021

EN 61000-3-2:2014

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013

EN 61000-3-3:2013/A2:2021

EN IEC 63000:2018

Typ/oznaczenie urządzenia: Nożyce do żywopłotu z długim trzonkiem PHSL 900 B4

Rok produkcji: 09–2022

Numer seryjny: IAN 373772_2204

Bochum, 13.07.2022 r.

- dyrektor ds. jakości -

Zastrzegamy sobie prawo do wprowadzania zmian technicznych w ramach procesu udoskonalania produktu.

Obsah

Úvod 98

♦ Povol'te odblokovanie/zablokovanie 15.
