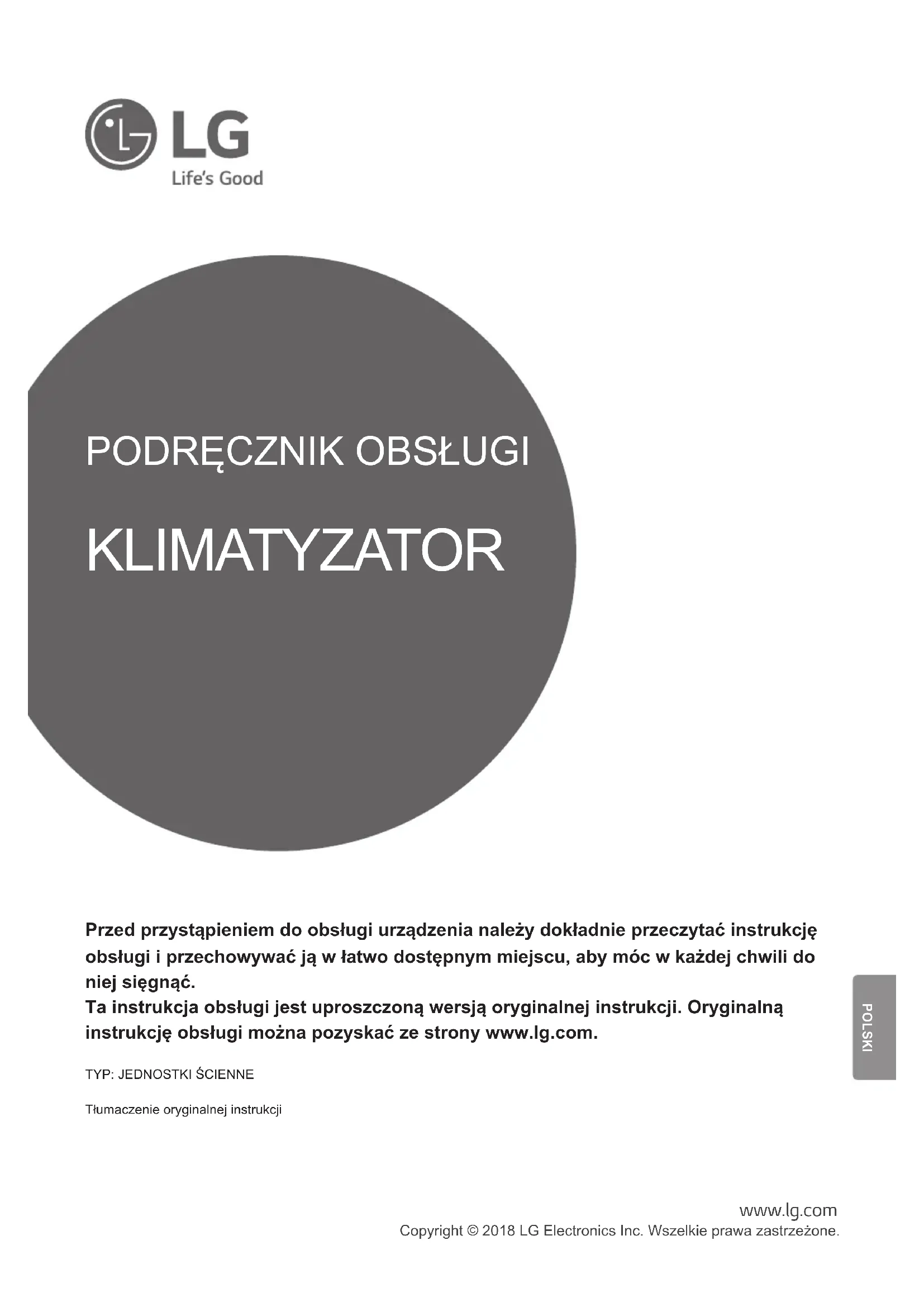

INSTRUKCJA OBSŁUGI PM05SP LG

KLIMATYZATOR Przed przystąpieniem do obsługi urządzenia należy dokładnie przeczytać instrukcję obsługi i przechowywać ją w łatwo dostępnym miejscu, aby móc w każdej chwili do niej sięgnąć. Ta instrukcja obsługi jest uproszczoną wersją oryginalnej instrukcji. Oryginalną instrukcję obsługi można pozyskać ze strony www.lg.com. TYP: JEDNOSTKI ŚCIENNETłumaczenie oryginalnej instrukcji www.lg.com Copyright © 2018 LG Electronics Inc. Wszelkie prawa zastrzeżone.SPIS TREŚCI Podręcznik przeznaczony jest dla grupy różnych pro- duktów i zamieszczone w nim ilustracje lub treści mogą nie odpowiadać dokładnie modelowi posiadanemu przez użytkownika. Niniejszy podręcznik może podlegać zmianom wprow- adzanym przez producenta.

Poniższe wytyczne dotyczące bezpieczeństwa mają za zadanie zapobiegać nie- przewidzianym zagrożeniom i uszkodzeniom wynikającym z nieprawidłowej lub niezgodnej z zasadami bezpieczeństwa obsługi urządzenia. Wytyczne podzielono na kategorie „OSTRZEŻENIE” oraz „UWAGA” opisane poniżej. Symbol ten wskazuje działania oraz zagadnienia, z którymi może wiązać się zagrożenie. Należy uważnie przeczytać sekcje oznaczone tym sym- bolem i postępować zgodnie z instrukcją, aby uniknąć zagrożeń. OSTRZEŻENIE Wskazuje, że nieprzestrzeganie instrukcji może powodować poważne obrażenia lub śmierć. UWAGA Wskazuje, że nieprzestrzeganie instrukcji może powodować lekkie obrażenia lub uszkodzenia produktu. Poniższe symbole są widoczne na jednostkach wewnętrznych i zewnętrznych. (dla R32) Ten symbol oznacza, że to urządzenie zawiera łatwopalny czynnik chłodniczy. W razie wycieku czynnika chłodniczego i kontaktu z zewnętrznym źródłem zapłonu istnieje ryzyko pożaru. Ten symbol informuje o konieczności dokładnego przeczytania Instrukcji obsługi. Ten symbol informuje pracowników serwisowych o konieczności obsługi tego sprzętu zgodnie z Instrukcją montażu. Ten symbol wskazuje dostępność informacji w Instrukcji obsługi lub Instrukcji montażu.4 WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE Aby zmniejszyć ryzyko eksplozji, pożaru, śmierci, porażenia elektrycznego, obrażeń lub poparzenia osób podczas używania produktu, należy przestrze- gać środków ostrożności obejmujących poniższe: Montaż

• Nie montować klimatyzatora na niestabilnej powierzchni lub w miejscu, gdzie istnieje niebezpieczeństwo upadku urządzenia.

• Należy skontaktować się z autoryzowanym instalatorem/serwisem podczas instalacji lub przenoszenia klimatyzatora.

• Bezpiecznie zamontować panel i obudowę jednostki.

• Nie montować klimatyzatora w miejscu, gdzie przechowywane są łatwopalne ciecze lub gazy, takie jak benzyna, propan, rozcieńczalnik itp.

• Należy upewnić się, że przewód i kabel zasilający łączące jednostki wewnętrzne i zewnętrzne nie są zbyt mocno naciągnięte podczas instalacji klimatyzatora.

• Należy użyć standardowego wyłącznika obwodu i bezpiecznika, które są zgodne z wartościami klimatyzatora.

• Nie podłączać powietrza ani gazu do systemu, za wyjątkiem konkretnych sub

stancji chłodzących.

• Należy użyć niepalnego gazu (azot) w celu sprawdzenia, czy występują wycieki i w celu oczyszczenia instalacji z powietrza, wilgoci i innych zanieczyszczeń; użycie skompresowanego powietrza lub łatwopalnego gazu może spowodować pożar lub eksplozję. Dzieci w gospodarstwie domowym To urządzenie nie jest przeznaczone do stosowania przez osoby (łącznie z dziećmi) lub którym brak doświadczenia i wiedzy, chyba że są oni nadzorowani bądź instruowani w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzie

ci powinny być pod nadzorem w celu zapewnienia, że nie bawią się urządzeniem. Dla stosowania w Europie: Urządzenie to może być obsługiwane przez dzieci w wieku powyżej 8 lat oraz łowej lub nie- posiadające wymaganej wiedzy i doświadczenia pod warunkiem zapewnienia im odpowiedniego instruktażu oraz nadzoru w zakresie bezpieczeństwa obsługi urządzenia oraz związanego z nią ryzyka. Należy uniemożliwić dzieciom wykorzy

stywanie urządzenia do zabawy. Niedozwolone jest czyszczenie urządzenia oraz wykonywanie zabiegów konserwacyjnych przez dzieci bez nadzoru.5 POLSKI z klimatyzatora.

• W pobliżu klimatyzatora nie zostawiać łatwopalnych substancji, takich jak ben

zyna, benzen lub rozpuszczalnik.

• Należy skontaktować się z autoryzowanym centrum serwisowym, w p rzypadku gdy klimatyzator zanurzony jest w wodach powodziowych.

• Nie używać klimatyzatora przez dłuższy czas w małym pomieszczeniu bez od

powiedniej wentylacji.

• W przypadku wycieku gazu (freon, propan, gaz LPG itp.) dobrze w ywietrzyć przed ponownym użyciem klimatyzatora.

• Aby wyczyścić wnętrze urządzenia, należy skontaktować się z aut oryzowanym centrum serwisowym lub sprzedawcą. Użycie niewłaściwych detergentów może spowodować korozję lub uszkodzenie jednostki.

• Należy upewnić się, że pomieszczenie jest dobrze wentylowane, podczas jed

noczesnej pracy klimatyzatora i urządzenia grzewczego (np. grzejnik).

• Nie blokować wentylacji klimatyzowanego pomieszczenia.

• Nie wkładać rąk lub innych przedmiotów do wlotu/wylotu powietrz a podczas pracy klimatyzatora.

• Należy upewnić się, że przewód zasilania nie jest brudny, luźny lub zepsuty.

• Nigdy nie dotykać, obsługiwać lub naprawiać klimatyzatora mokrymi rękami.

• Nie umieszczać żadnych przedmiotów na przewodzie zasilania.

• Połączenie przewodów wewnętrznych/zewnętrznych powinno być dobrze zabezpieczone, a przewód powinien być poprawnie poprowadzony, aby nie występowała siła wyciągająca przewód z zacisków przyłączeniowych. Niepraw

idłowe lub luźne połączenia mogą generować ciepło lub spowodować pożar.

• Wykonać dedykowaną instalację elektryczną zasilania i wyłączniki obwodu przed użyciem klimatyzatora.

• Nie łączyć przewodu uziemienia do instalacji gazowej budynku, p

• Nie wolno zasłaniać otworów wentylacyjnych. Działanie

• Należy upewnić się, że używane są jedynie części wymienione na liście części

• Należy upewnić się, by lokalizacja agregatu nie była miejscem zabawy dzieci.

• Usuwać baterie w miejscu, w którym nie występuje niebezpieczeństwo pożaru.

• Używać jedynie czynnika chłodzącego określonego na etykiecie klimatyzatora.

• Odciąć zasilanie, jeżeli występuje nietypowy hałas, zapach lub dym dochodzący iorunochronu czy przewodu uziemienia telefonu.6 Konserwacja

• Nie czyścić urządzenia poprzez natryskiwanie wody bezpośrednio na produkt.

• Przed czyszczeniem lub konserwacją, odłączyć zasilanie i poczekać, aż wen- tylator się zatrzyma. Bezpieczeństwo techniczne

• Montaż lub naprawy wykonywane przez nieautoryzowane osoby mogą stanowić zagrożenie dla użytkownika i innych osób.

• Informacje zawarte w tej instrukcji przeznaczone są do użycia przez wykwal- ocedurami bezpieczeństwa i wyposażony w odpowiednie narzędzia i przyrządy pomiarowe.

• Zawsze należy przeczytać i przestrzegać wszystkich instrukcji w tym podręczni- ku, gdyż niestosowanie się do nich może skutkować wadliwym działaniem sprzętu, uszkodzeniem mienia, obrażeniami osobistymi i/lub śmiercią.

• Urządzenie powinno zostać zainstalowane zgodnie z krajowymi przepisami dot. zasilania elektrycznego.

• Gdy zachodzi potrzeba wymiany kabla zasilającego, wymiana powinna być wykonana przez autoryzowany personel używający jedynie oryginalnych części zamiennych.

• Niniejsze urządzenie musi być prawidłowo uziemione w celu zminimalizowania ryzyka porażenia elektrycznego.

• Nie użytkować klimatyzatora bez sprawnego uziemienia.

• Nie umieszczać grzejnika lub innych urządzeń grzewczych w pobliżu przewodu zasilania.

dzenie izolacji na przewodzie zasilania może skutkować pożarem lub porażeni- em elektrycznym. Taki przewód powinien zostać wymieniony.

Natychmiast wyłączyć zasilanie w przypadku przerwy w dostawie prądu lub burzy.

• Każda osoba zaangażowana w prace przy obwodzie czynnika chłodniczego powinna mieć ważny certyfikat wydany przez akredytowaną w branży jednostkę opiniującą, potwierdzający kompetencje do bezpiecznej obsługi czynników chłodniczych zgodnie z określoną dla branży specyfikacją oceny. (dla R32)

Urządzenie należy serwisować zgodnie z zaleceniami producenta. Prace konserwacyjne lub naprawy wymagające pomocy innych wykwalifikowanych osób muszą być wykonywane pod nadzorem osoby mającej kwalifikacje w zakresie łatwopalnych czynników chłodniczych. (dla R32)

Należy zwrócić uwagę, aby przewód zasilający nie został wyrwany ani uszkodzony podczas eksploatacji urządzenia.

Nie wolno dotykać rury z czynnikiem chłodzącym oraz żadnej części wewnętrznej, gdy urządzenie pracuje lub zaraz po jego wyłączeniu.7 POLSKI UWAGA Aby zmniejszyć ryzyko obrażeń ciała, nieprawidłowego funkcjonowan- ia urządzenia lub uszkodzenia produktu podczas jego używania, należy przestrzegać podstawowych środków ostrożności obejmujących poniższe: Montaż

• Nie montować klimatyzatora na obszarze bezpośrednio narażonym n a wiatr morski (rozpylana sól).

• Prawidłowo zamontować wąż odpływowy w celu grawitacyjnego odpro wadzania kondensacji wodnej.

• Zachować ostrożność podczas rozpakowywania i montażu klimatyzatora.

Nie dotykać wyciekającego czynnika chłodzącego podczas montażu lub naprawy.

• Transportować klimatyzator przez dwie lub więcej osób lub przy użyciu wózka widłowego.

• Zamontować zewnętrzną jednostkę w taki sposób, aby była ochroni ona przed słońcem. Nie umieszczać wewnętrznej jednostki w miejscu, gdzie byłaby narażona na bezpośrednie promienie słoneczne wpadające przez okno.

• Bezpiecznie składować materiały opakowaniowe po śrubach, wkrętach lub ba

teriach, używając odpowiedniego opakowania po instalacji lub naprawie.

• Zamontować klimatyzator w miejscu, gdzie hałas dochodzący z zew nętrznej jednostki nie będą przeszkadzać sąsiadom. Niedopełnienie tego punktu może

• Mocowanie zacisku uziemienia adaptera do śruby gniazdka ściennego nie uziemia urządzenia, chyba że śruba jest metalowa, nieizolowana a gniazdko ścienne jest uziemione przez okablowanie domowe.

• Jeżeli użytkownik posiada jakiekolwiek wątpliwości, czy klimatyzator jest po

prawnie uziemiony, obwód zasilania powinien zostać sprawdzony przez wykwal-

• Czynnik chłodzącystosowany w urządzeniu wymagają specjalnych procedur usuwania. Wszelkie czynności serwisowe związane z rozszczelnieniem układu chłodzenia muszą być wykonywane wyłącznie przez autoryzowany do tego per

sonel posiadające odpowiednie uprawnienia.

• Jeżeli przewód zasilania jest uszkodzony, musi zostać wymieniony przez auto

• Urządzenie należy przechowywać w pomieszczeniu o dobrej wentylacji, którego powierzchnia odpowiada określonej powierzchni roboczej. (dla R32)

• Urządzenie należy przechowywać w pomieszczeniu wolnym od źródeł otwartego ognia (przykładowo urządzeń zasilanych gazem) i źródeł zapłonu (przykładowo grzałki elektrycznej).

• Urządzenie należy przechowywać w sposób zapobiegający powstaniu uszkodzeń mechanicznych.8

• Zaprzestać stosowania pilota zdalnego sterowania, jeżeli istnieje wyciek z bat- erii. Jeżeli ubranie lub skóra zostały narażone na kontakt z cieczą z nieszczel- nej baterii, należy umyć je czystą wodą.

• Nie narażać ludzi, zwierząt lub roślin na dłuższe działanie zimnego lub ciepłego powietrza z klimatyzatora.

• Jeżeli ciecz z nieszczelnej baterii została połknięta, dokładnie wypłukać wnętrze jamy ustnej i natychmiast skontaktować się z lekarzem.

• Nie wolno pić wody odprowadzonej z klimatyzatora.

• Nie używać produktu do celów specjalnych, takich jak konserwowanie żywnoś

ci, zabezpieczanie dzieł sztuki itp. Jest to klimatyzator do celów konsumenckich, a nie precyzyjny system ochładzania. Istnieje ryzyko uszkodzenia lub utraty mienia.

• Nie wolno ładować baterii sterownika. Konserwacja

• Nigdy nie dotykać metalowych części klimatyzatora podczas usuwa powietrza.

• Używać solidnego stołka lub drabiny podczas czyszczenia, konserwacji lub naprawy klimatyzatora na wysokości.

• Nigdy nie używać agresywnych środków czyszczących lub rozpuszczalników podczas czyszczenia klimatyzatora, Urządzenia nie należy spłukiwać wodą. Używać miękkiej szmatki. Działanie

• Usunąć baterie, jeżeli pilot zdalnego sterowania nie jest używany przez dłuższy czas.

• Przed uruchomieniem klimatyzatora po dłuższym postoju należy upewnić się,

• Należy upewnić się, że nie występuje wyciek czynnika chłodzącego po zainsta

lowaniu lub naprawie klimatyzatora.

• Nie umieszczać żadnych przedmiotów na klimatyzatorze.

• Nigdy nie wkładać baterii różnego typu lub zużytych i nowych baterii w pilocie zdalnego sterowania.

• Nie pozwolić, aby klimatyzator działał przez długi czas, gdy wilgotność powie

trza jest bardzo wysoka lub gdy drzwi lub okno zostały otwarte.9 POLSKI UŻYTKOWANIE Uwagi dotyczące pracy urządzenia Sugestie dotyczące oszczędzania energii

• Nie wychładzać nadmiernie pomieszczeń. Może to być szkodliwe dla zdrowia i może powodować większe zużycie prądu elektrycznego.
• Zablokować dostęp światła roletami lub zasłonami podczas działania klimatyzatora.

• Utrzymywać szczelnie zamknięte drzwi lub okna podczas działania klimatyzatora.

• Dostosować kierunek przepływu powietrza pionowo lub poziomo w celu cyrkulacji powietrza wewnątrz pomieszczenia.

• W celu szybkiego ochłodzenia (ogrzania) pomieszczenia należy maksymalnie zwiększyć prędkość wentylatora.
• Regularnie otwierać okna, aby wentylować pomieszczenie. Jakość Czyścić filtr powietrza raz na dwa tygodnie. Kurz i zanieczyszczenia zebrane w filtrze powietrza mogą blokować przepływ powietrza lub osłabić funkcje chłodzenia/osuszania powietrza.powietrza może się pogarszać, jeżeli klimatyzator jest używany przez dłuższy czas.

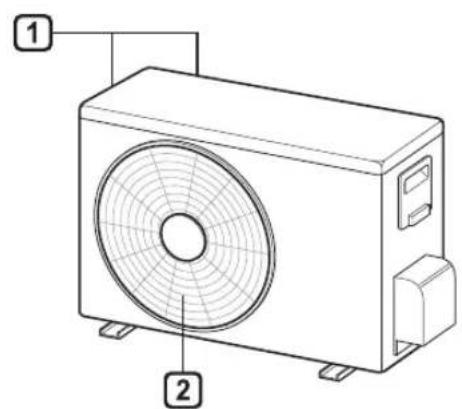

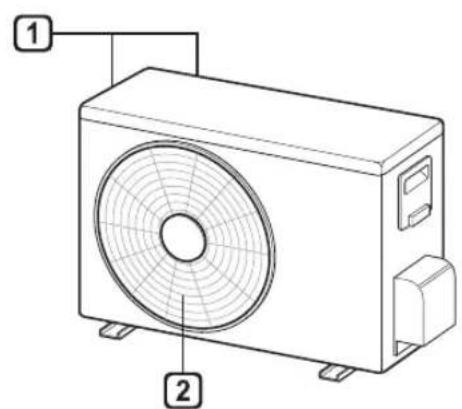

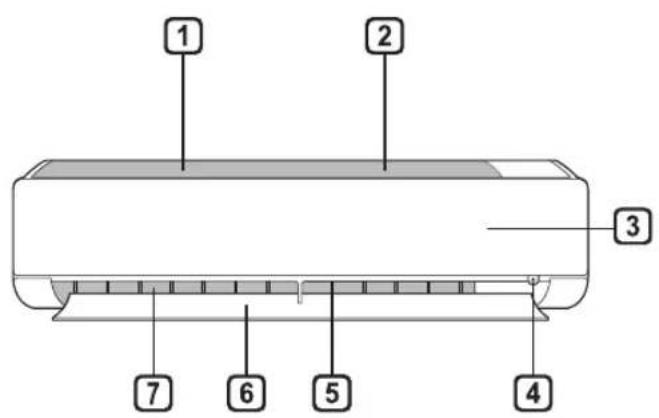

Części i funkcje Jednostka wewnętrzna Jednostka zewnętrzna

Filtr powietrza Zasysanie powietrza (lamele wymiennika) Panel przedni jednostki Przycisk awaryjnego włączenia/wyłączenia Żaluzje pionowe (regulacja horyzontalna)

Łopatka pozioma (regulacja wertykalna)

Nawiew powietrza Zasysanie powietrza (lamele wymiennika ciepła) Wywiew powietrza z wentylatoremNOTATKA

• Ilość i lokalizacja lampek kontrolnych może się różnić, ale dla wszystkich modeli ściennych zlokalizowane są po prawej stronie jednostki wewnętrznej.

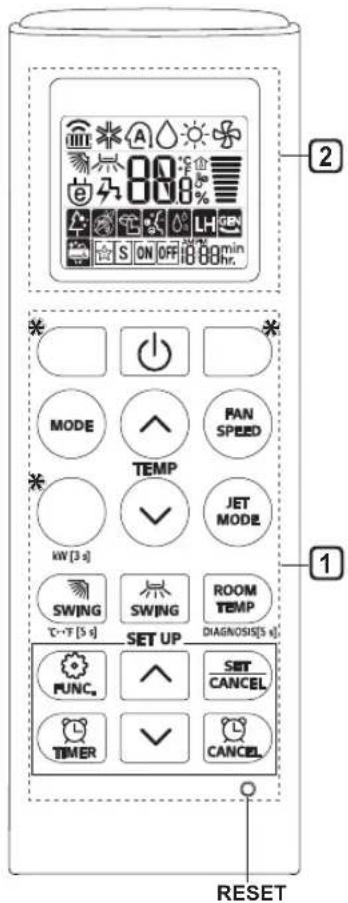

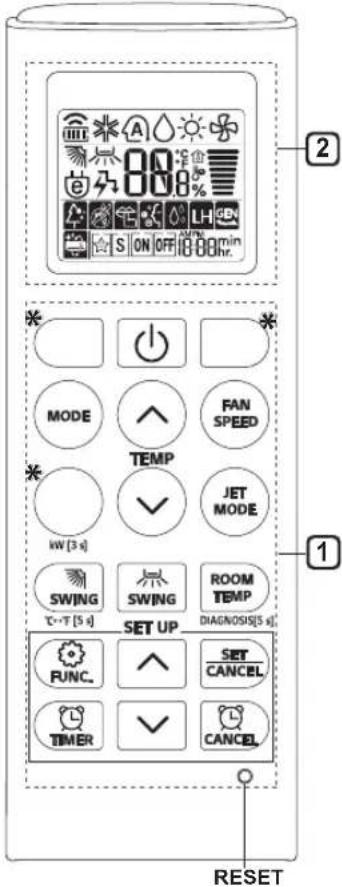

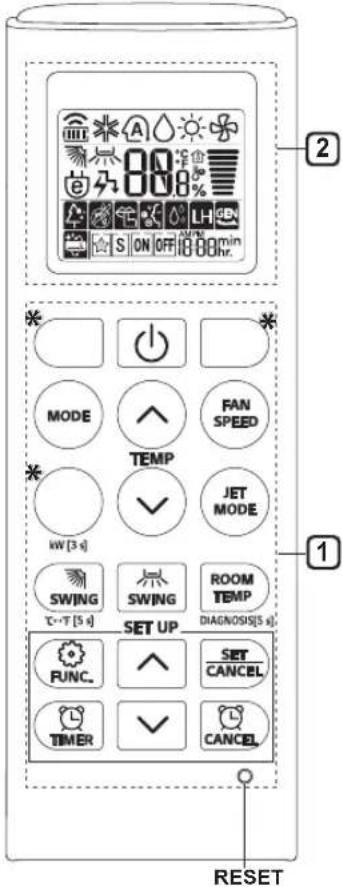

• Poszczególne cechy mogą się różnić w zależności od modelu klimatyzatora.10 Bezprzewodowy pilot zdalnego sterowania Wkładanie baterii Jeżeli ekran wyświetlacza pilota zdalnego sterowania zaczy- na blednąć, należy wymienić baterie. Włożyć baterie AAA (1,5 V) przed użyciem pilota zdalnego sterowania.

Zdjąć obudowę baterii.

Włożyć nowe baterie i upewnić się, że polaryzacja + i - baterii są odpowiednio włożone. Montaż uchwytu na pilota zdalnego ste- rowania W celu ochrony pilota zdalnego sterowania zamontować uch- wyt w miejscu chronionym przed bezpośrednim działaniem promieni słonecznych.

Wybrać bezpieczne i łatwo dostępne miejsce.

Zamocować uchwyt przez wkręcenie 2 śrub przy pomo- cy śrubokręta. Sposób obsługi Skierować pilota w stronę odbiornika sygnału znajdującego się po prawej stronie klimatyzatora celem jego obsługi. NOTATKA

• Pilot zdalnego sterowania może obsługiwać również inne elektroniczne urządzenia, jeżeli jest skierowany w ich stronę. Upewnić się, że pilot skierowany jest w stronę odbiornika sygnału właściwego klimatyzatora.

• Dla poprawnego działania użyć miękkiej ściereczki, aby oczyścić nadajnik i odbiornik sygnału.

• W przypadku gdy funkcja nie jest obsługiwana przez dany produkt, podczas wyboru funkcji na sterowniku jednost

ka nie potwierdzi jej przyjęcia sygnałem dźwiękowym. Wyjątkiem jest wybór: kierunku przepływu powietrza( ), wyświetlacza zużycia energii( kW [3 s] ), funkcji oczyszczania powietrza( ).11 POLSKI Ustawianie bieżącego czasu

• Poniższa ikona zamiga na dole ekranu wyświetlacza.

Nacisnąć przycisk lub , aby wybrać minuty.

Nacisnąć przycisk SET/CANCEL, aby zakończyć. NOTATKA

• Kontrola czasowego Wł./Wył. dostępna jest po ustawieniu bieżącego czasu. Korzystanie z Funkcji konwersji °C/°F (Op- cjonalne) Ta funkcja zmienia jednostkę z °C na °F i odwrotnie.

• Przycisnąć i przytrzymać przycisk SWING℃↔℉ [5 s] przez około 5 sekund. Obsługa klimatyzatora bez pilota zdalnego sterowania Można użyć przycisku ON/OFF jednostki wewnętrznej w celu obsługi klimatyzatora, gdy pilot zdalnego sterowania nie jest dostępny.

Otworzyć przednią pokrywę (Typ1) lub łopatkę poziomą (Typ2).

Nacisnąć przycisk ON/OFF. Typ1 ON/OFF Typ2 ON/OFF NOTATKA

• Zbyt gwałtowne odchylenie łopatki poziomej może spow

odować uszkodzenie silnika krokowego łopatki.

• Prędkość wentylatora ustawiona jest na wysoką.

• Cecha ta może być zmieniana w zależności od typu modelu.

• Temperatura nie może zostać zmieniona podczas używan

ia przycisku awaryjnego Wł./Wył.

• Dla modeli z funkcją chłodzenia i ogrzewania temperatura ustawiona jest na 22-24°C.12 Korzystanie z bezprzewodowego pilota zdalnego sterowania Obsługa klimatyzatora może być wygodniejsza dzięki wykorzystaniu pilota zdalnego sterowania.

RESET Przy- cisk Ekran wyświet-lacza Opis Funkcja dostępnaPojedy-nczy SplitMulti Aby włączyć/wyłączyć klimaty-zator. Aby ustawić żądaną tem-peraturę w pomieszczeniu w trybie chłodzenia, ogrzewania lub w trybie automatycznego przełączania.

MODE Aby wybrać tryb chłodzenia. ○ ○Aby wybrać tryb ogrzewania. ○ ○Aby wybrać tryb osuszania. ○ ○Aby wybrać tryb wentylatora. ○ ○Aby wybrać tryb automatycz-nego przełączania / działania automatycznego. JET MODE Aby szybko zmienić temperaturę pomieszczenia. FAN SPEEDAby wyregulować prędkość wentylatora. Aby dostosować kierunek przepływu powietrza pionowo i poziomo. NOTATKA • * funkcyjne przyciski specjalne, uwarunkowane funkcjami dla danego modelu klimatyzatora. • W przypadku podłączenia do jednostki zewnętrznej Multi, wyświetlacz energii, kontrolaenergii, tryb cichy oraz funkcja diagnostyki mogą nie być dostę pne.13 POLSKI

RESET Przy- cisk Ekran wyświet-lacza Opis Funkcja dostępnaPojedy-nczy SplitMulti {ptly Aby automatycznie włączyć/wyłączyć klimatyzator o żądan-ym czasie. SET/ CANCEL Aby ustawić/anulować funkcje specjalne i czasowe. - Aby cofnąć ustawienia czasowe. ○ ○- Aby dostosować czas. ○ ○*LIGHT OFF

Aby wyłączyć /włączyć podświ-etlenie informacji jednostki wewnętrznej. ROOM TEMP Aby wyświetlić aktualną temper-aturę w pomieszczeniu (pomiar ze sterownika). °C↔°F[5 s]Aby zmienić jednostkę z °C na °F i odwrotnie. *COMFORT AIR Aby wybrać skrajne kierunki nawiewu powietrza. kW[3 s] -Aby ustawić opcję wyświetlania informacji dotyczących zużycia energii. ○ × *ENERGY CTRL Aby procentowo ograniczyć zużycie energii. ○ × DIAGNOSIS [5 s] Aby sprawdzić informacje do-tyczące pracującej jednostki. ○ ×14

RESET Przy- cisk Ekran wyświet- lacza Opis Funkcja dostępna Pojedy- nczy Split Multi Aby oczyścić powietrze przepływające przez jednostkę wewnętrzną klimatyzatora.

(opcjonalny) (opcjonalny) Aby zredukować hałas jednos- tek wewnętrznych. ○ × Aby usunąć wilgoć gene- rowaną wewnątrz jednostki wewnętrznej.

RESET - Aby przywrócić ustawienia początkowe pilota zdalnego sterowania.

• W zależności od modelu niektóre funkcje mogą nie być obsługiwan

• Nacisnąć przycisk SET/CANCEL, aby włączyć wybraną FUNC.

• * funkcyjne przyciski specjalne, uwarunkowane funkcjami dla danego modelu klimatyzatora.MAGYAR
