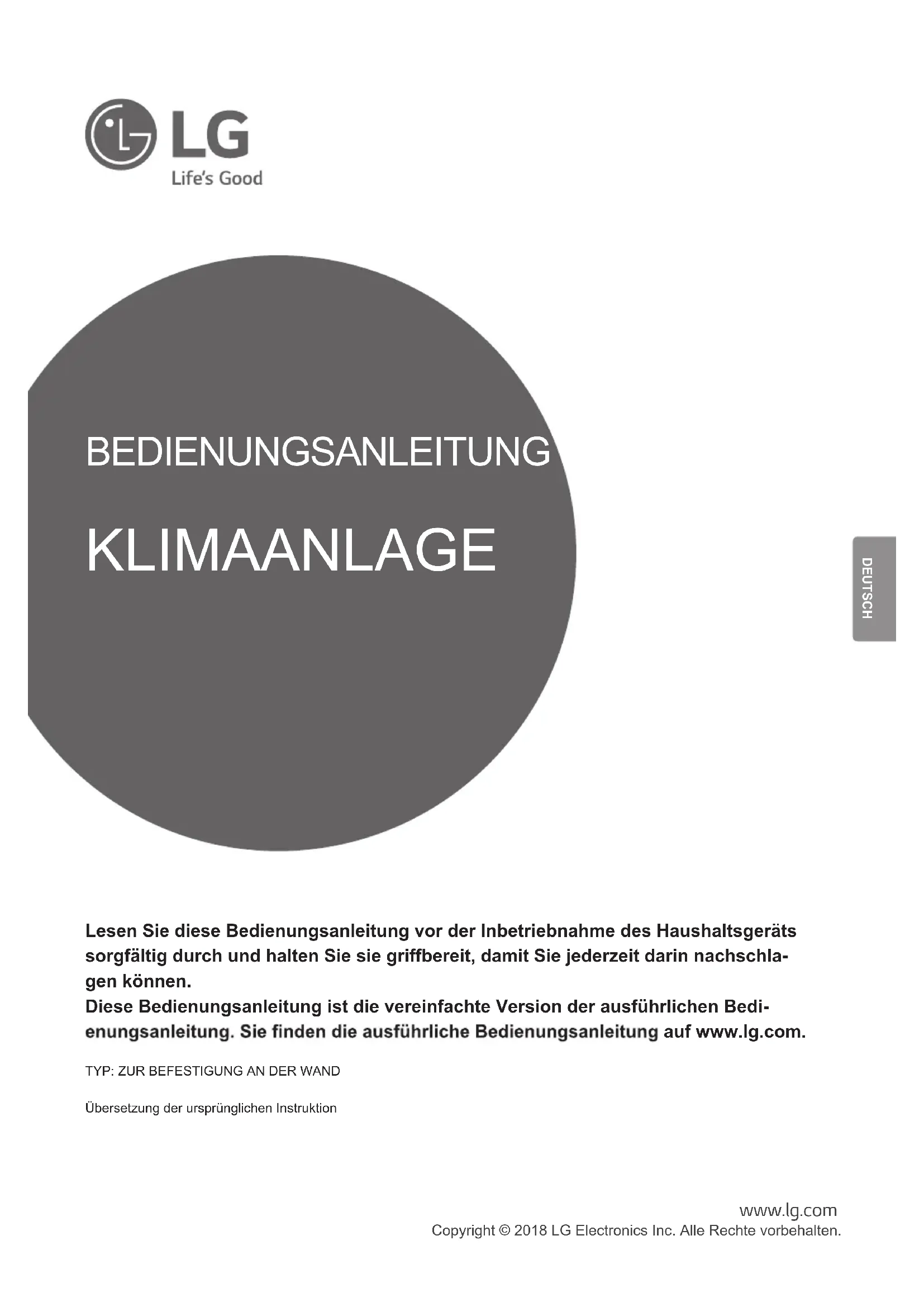

BEDIENUNGSANLEITUNG PM05SP LG

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Haushaltsgeräts sorgfältig durch und halten Sie sie griffbereit, damit Sie jederzeit darin nachschlagen können.

These Bedienungsanleitung ist die vereinfachte Version der ausfuhrlichen Bedienungsanleitung. Sie finden die ausfuhrliche Bedienungsanleitung auf www/lg.com.

TYP: ZUR BEFESTIGUNG AN DER WAND

Übersetzung der ursprünglichen Instruktion

INHALT

These Bedienungsanleitung wurde für eine Produkttruppe erstellt. Sie kann dazu Abbildungen oder Inhalte enthalten, die sich von ihrer Modell unterscheiden.

Änderungen an dieser Bedienungsanleitung durch den Hersteller bleiben vorbehalten.

SICHERHEITSANWEISUNGEN 3

Wichtige Sicherheitsanweisungen 4

BETRIEB 9

Bedienungshinweise 9

Bauteile und Funktionen 9

Funkfernbedienung. 10

SICHERHEITSANWEISUNGEN

Die folgenden Sicherheitsrichtlinien dienen dazu, unvorhergesehene Risiken oder Beschädigungen durch unsicheren oder nicht ordnungsgemänen Betrieb des Gerats zu vermeiden.

Die Richtlinien sind unterteilt in die Hinweise 'WARNUNG' und 'ACHTUNG', wie nachfolgend beschrieben.

Dieses Symbol wird angezeigt, um auf Punkte und Bedienvorgänge hinzuweisen, die ein Risiko bergen konnen. Lesen Sie den mit thisem Symbol gekennzeichneten Teil sorgfältig und befolgen Sie die Anweisungen, um Risiken zu vermeiden.

WARNING

Damit wird angezeigt, dass die Nichtbeachtung der Anweisung zu ernsthaften Verletzungen oder zum Tod führen kann.

ACHTUNG

Damit wird angezeigt, dass die Nichtbeachtung der Anweisungen zu leichten Verletzungen oder einer Beschädigung des Geräts führen kann.

Auf Innen- und Außeninheiten werden die folgenden Symbole angezeigt. (für R32)

Dieses Symbol bedeutet, dass这点 Gerät mit einem entflammbaren Kältemittel arbeitet. Falls das Kältemittel bei einer Leckage austritt und einer externen Entzündungsquelle ausgesetzt wird, besteht Brandgefahr.

Dieses Symbol bedeutet, dass die Betriebsanleitung sorgfältig gelesen werden muss.

Dieses Symbol bedeutet, dass das Wartungspersonal bei Arbeiten an thisem Gerät die Instruktionen in der Installationsanleitung befolgen sollente.

Dieses Symbol bedeutet, dass es Informationen in der Betriebsanleitung und in der Installationsanleitung dazu gibt.

WARNING

Befolgen Sie grundlegende Vorsichtsmaßnahmen, um Explosionen, Brandgefahren, Stromschläge, Verbrühenungen oder sonstige Personenschäden zu vermeiden. Dazu gehört Folgendes:

Kinder im Haushalt

Dieses Haushaltsgerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung oder Kennnis geeignet, es sei dess, sie werden bei der Nutzung des Geräts beaufsichtigt oder haben darauf eine Einweisung von jemandem erhalten, der für ihre Sicherheit verantwortlich ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie mit dem Haushaltsgerät nichtizen.

Für die Verwendung in Europa:

Dieses Haushaltsgerät kann von Kindern ab 8 Jahren benutzt werden sowie von Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis, wenn sie bei der Nutzung des Geräts beaufsichtigt werden oder eine Einweisung zur sicheren Nutzung des Geräts und den damit verbundenen Gefahren erhalten haben. Kinder dürfen mit dem Haushaltsgerät nichtizen. Die Reinigung und Wartung seitens des Benutzers darf von Kindern nicht ohne Beaufsichtigung vorgenommen werden.

Installation

• Installieren Sie die Klimaanlage nicht auf einer instabilen Fläche oder an einem Ort, wo die Gefahr besteht, dass sie herunterfällt.
• Wenden Sie sich an ein autorisiertes Servicezentrum, wenn Sie die Klimaanlage installmenten oder versetzen.
• Sorgen Sie für eine sichere Installation der Platte und deAbdeckung des Schaltkastens.
• Installieren Sie die Klimaanlage nicht an einem Ort, an dem brennbare Flüssig keiten oder Gase wie beispielsweise Benzin, Propan, Farbverdūnnungsmittel usw. gelagert werden.
• Stellen Sie sicher, dass beim Installieren der Klimaanlage die Leitung und das Netzkabel, die die Innen- und Außergeräte verbinden, nicht zu fest angezogen sind.
• Erwenden Sie einen Standard-Leistungsschalter und eine Standard-Sicherung, die der Leistung der Klimaanlage entsprechen.

Geben Sie außer dem spezifischen Kuhlmittel keine Luft oder Gas in die Anlage.

• Verwenden Sie nicht brennbares Gas (Stickstoff) für Leckprüfung und Luftabführung; die Verwendung von Druckluft oder brennbarem Gas kann einen Brand oder Explosionen verursichen.

Die Kabelanschlüsse drinnen und draußen müssen fest geschichert sein und das Kabel muss richtig verlegt werden, damit es nicht durch Gewalt aus den Anschlussklemmen gezogen werden kann. Falsche oder lose Anschlüsse konnen Hitze oder Brand verursachen.
- Installieren Sie eine geeignete Steckdose und einen damit leistungsschalter, bevor Sie die Klimaanlage einsetzen.
- Schreiben Sie den Masseleiter nicht an eine Gasleitung, einen Blitzableiter oder einen Telefon-Masseleiter an.
- Halten Sie alle erforderlichen Lüftungsöffnungen frei von Verstopfungen.

Betrieb

• Achten Sie darauf, nur die in der Ersatzteilliste aufgeführten Teile zu verwenden. Versuchen Sie niemals, das Gerät zu modifizieren.
• Stellen Sie sicher, dass Kinder nicht auf das Außergerät klettern oder auf das Außergerät einschlagen.
• Entsorgen Sie die Batterien an einem Ort, an dem keine Brandgefahr besteht.
• Verwenden Sie nur das Kühlmittel, das auf dem Schild der Klimaanlage angegeben ist.

• Schalten Sie die Stromversorgung ab, wenn von der Klimaanlage Gerausche, Geruch oder Rauch ausgehen.

• Lassen Sie keine brennbaren Stoffe wie Benzin, Benzol odere/dünner in der Nähe der Klimaanlage.

• Widen Sie sich an ein autorisiertes Servicezentrum, wenn die Klimaanlage durch Hochwasser überflutet wird.

• Setzen Sie die Klimaanlage nicht über längerere Zeit auf engem Raum ohne rich-tige Belüfung ein.

• Lüften Sie bei einem Gasleck (wie Freon, Propangas, Flüssiggas usw.) ausgiebig, bevor Sie die Klimaanlage wieder benutzen.

• Enden Sie sich zur Innenreinigung an ein autorisiertes Servicezentrum oder an den Handler. Die Verwendung von aggressiven Reinigungsmitteln kann zu Korrosion oder Schäden an der Anlage führen.

• Achten Sie daraufuf, ausreichend zu lüssen, wenn die Klimaanlage und ein Heizgerät wie beispielsweise eine Hezung gleichzeitig verwendet werden.

• Blockieren Sie den Ein- oder Ausgang des Luftstroms nicht.
• Bei laufendem Betrieb niemals Höhe oder Gegenstände in den Ein-oder Ausgang der Klimaanlage stecken.

Stellen Sie sicher, dass das Netzkabel[weder schmutzig, noch lose oder defekt ist.

• Berühren, bedieren oder reparieren Sie die Klimaanlage nie mit nassen Händen.

• Legen Sie keine Gegenstände auf das Netzkabel.

• Stellen Sie keine Hezung oder andere Heizgeräte in die Nähe des Netzkabels.

• vändern oder verlangern Sie das Netzkabel nicht. Stromkabel, die Kratzer oder eine mangelhafte Isolierung aufweisen, konnen zu einem Brand oder Stromschlag führen. Sie sollen unbedingt ausgetauscht werden.
• Schalten Sie bei einem Stromausfall oder einem Gewitter sofort die Stromversorgung ab.
• Es muss gewährleistet werden, dass das Netzkabel während des Betriebs nicht abgezogen oder beschädigt werden kann.
• Kältemittel- und Wasserrohre oder sonstige interne Bauteile während des Betriebs oder unmittelbar nach dem Betrieb nicht berühren.

Wartung

• Sprühen Sie zur Reinigung der Anlage niemals Wasser direkt auf das Produkt.

• Trennen Sie vor der Reinigung oder Anhang die Stromversorgung und warten Sie, bis der Lüfter anhalt.

Technische Sicherheit

• nicht autorisierten Personen durchgeführte Installation oder Reparaturen können für Sie und andere zu Gefahren führen.

Jede Person, die am Kältemittelkreislauf arbeitet, muss Inhaber eines gultigen Zertifikats sein, ausgestellt von einer Branchen-akkreditierten Beurteilungsstelle in Bezug auf entflambare Kältemittel. Es muss dem Inhaber des Zertifikats beschreiben, dass dieser die Kompetenz hat, sicher mit Kältemitte umzugehen gemäß den branchenspezifischen Spezifikationen für sichere Handhabung. (für R32)

Wartungsarbeiten dürfen nur vom Gerätehersteller in der empfohlenen Weise durchgeführt werden. Wenn bei Wartungs- oder Reparaturarbeiten die Hilfe anderer Fachkräfte erforderlich ist, dann muss die Arbeit unter Aufsicht der Person ausgeführrt werden, die sich mit dem Gebrauch entflammbarer Kältemittel gut auskennt. (für R32)

Die im Handbuch enthaltenen Informationen sind für einen qualifizierten Servicetechniker vorgesehen, der mit den Sicherheitsverfahren vertraut und mit den wichtigen Werkzeugen und Prüfgeräten ausgerüstet ist.

• Wenn die Anleitung in dieser Handbuch nicht gelesen und nicht befolgt wird, kann dies zu Fehlfunktionen der Anlage, materiellen Schäden, Verletzungen und/oder zum Tod führen.
• Das Gerät muss in Übereinstimmung mit nationalen Installationsvorschriften installiert werden.
• Wenn das Netzkabel ersetzt werden soll, dürfen die ausstauscharbeiten nur von autorisiertem Personal und mit Original-Ersatzteilen durchgeführt werden.
• Dieses Gerät muss ordnungsgemäß geerdet sein, um das Risiko von Stromschlagen zu minimieren.

• Schneiden oder entfernen Sie die Erdungszinke nicht vom Netzstecker.

• Wenn Sie den Adapter-Masseanschluss an der Wandsteckdose befestigen, erdet die Deckschraube das Gerät nicht, außer die Deckschraube ist aus Metall, isoliert, und die Wandsteckdose wird über Hausverkabelung geerdet.

• Wenn Sie nicht sicheren sind, ob die Klimaanlage ordnungsgemäß geerdet ist, halten Sie die Wandsteckdose und Schaltung von einem Elektriker überprüfen.
• Das Kühlmittel und das Isolationstreibgas, die in demlage eingesetzt werden, erfordern besondere Entsorgungsverfahren. Wenden Sie sich vor der Entsorgung an einen Service-Partner oder eine ähnlich qualifizierte Person.
• Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder einem Service-mitarbeiter oder einer entsprechend qualifizierten Person ersetzt werden, um jegliches Verletzungsrisiko zu vermeiden.

Das Gerät muss in einem gut belufteten Bereich gelagert werden, dessen Raumgroße der für den Betrieb vorgesehenen Raumfläche entspricht. (für R3

Das Gerät muss in einem Raum gelagert werden, in dem keine offenen Flammens (z.B. Kein eingeschaltetes Gasgerät) und keine Zündquellen (z.B.

Keine eingeschaltete Elektrohezung) in Betrieb sind.

• Das Gerät muss so gelagert werden, dass keine mechanischen Schäden entstehen.

ACHTUNG

Um die Gefahr von leichten Verletzungen an Personen, Fehlfunktion oder Beschädigung am Produkt oder Eigentum zu reduzieren, befolgen Sie bei der Verwendung these Produkte grundlegende Vorsichtsmaßnahmen, einschließlich der folgenden:

Installation

• Installieren Sie das Klimagerät nicht in einem Gebiet, wo es direktem Seewind (Salznebel) ausgesetzt ist.
• Installieren Sie den Ablaufschlauch richtig, damit das Kondenswasser problemlos ablaufen kann.
• Seien Sie vorsichtig beim Auspacken oder Installieren der Klimaanlage.
• Berühren Sie bei der Installation oder Reparatur kein auslaufendes Kühlmittel.

• Transportieren Sie die Klimaanlage mit zwei oder mehr Personen oder benutzten Sie einen Gabelstapler.

• Installieren Sie das Außererat so, dass es vor direktem Sonnenlicht geschützt wird. Platzieren Sie das Innengerät so, dass es nicht direktem Sonnenlicht ausgesetzt wird.

• Entsorgen Sie dasevpackungsmaterial, wie beispielsweise Schrauben, Nagel oder Batterien, nach der Installation oder Reparatur sicher mit der richtigen Verpackung.
• Installieren Sie das Klimagerät an einer Stelle, wo das Gerausch vom Außergerät oder die Abgase die Nachbarn nicht belastigen. Bei Nichtbeachtung kann es zu Streit mit den Nachbarn kommt.

Betrieb

• Entfernen Sie die Batterien, wenn die Fernbedienung über längerere Zeit nicht benutzt wird.
• Stellen Sie sicher, dass der Filter installiert ist, bevor Sie die Klimaanlage laufen halten.

• Überprüfen Sie die Klimaanlage nach der Installation oder Reparatur auf Kühmittel-Leckagen.

• Legen Sie keine Gegenstände auf die Klimaanlage.

• Benutzen Sie für die Fernbedienung keine verschiedene Batterienarten oder alte und neue Batterien.

• Lassen Sie die Klimaanlage bei hoher Luftfeuchtigkeit oder bei offenem Fenster nicht über längerere Zeit laufen.
• Benutzen Sie bei einem Flüssigkeitsleck in der Batterie die Fernbedienung nicht. Wenn ihre Kleidung oder Haut mit der auslaufenden Batterieflüssigkeit in Berührung kommt, waschen Sie sie mit sauberem Wasser ab.

Setzen Sie Personen, Tiere oder Pflanzen nicht über länger Zeit dem kalten oder warmen Wind der Klimaanlage aus.

Wenn die ausgelaufene Batterieflüssigkeit verschluckt wurde, waschen Sie den Mundinnen gründlich aus und konsultieren einen Arzt.

• Trinken Sie kein Wasser, das aus der Klimaanlage abgelassen wurde.

• Verwenden Sie das Produkt nicht für spezielle Zwecke, wie beispelsweise Konservierung von Lebensmitteln, Kunstwerken, usw. Es ist eine Klimaanlage für Verbraucherzwecke, kein Prazisionskühlsystem. Es besteht die Gefahr von Beschädigung oder Verlust von Eigentum.

• Laden Sie die Batterien nicht wieder auf und zerlegen Sie sie nicht.

Wartung

Berühren Sie beim Entfernen des Luftfilters keine Metallteile an der Klimaanlage.

• Verwenden Sie bei der Reinigung, Wartung oder Reparatur der Klimaanlage in der Höhe einen stabilen Stuhl oder eine Leiter.
• Verwenden Sie bei der Reinigung der Klimaanlage niemals aggressive Reinigungsmittel oder Lösungsmittel oder Spritzwasser. Verwenden Sie einen weichen Lappen.

Bedienungshinweise

Vorschläge zum Energiesparen

Kuhlen Sie die Innenräume nicht übermöig. Dies kann ihrer Gesundheit schaden und mehr Strom verbrauchen.
- Schließen Sie bei Sonneneinstrahlung die Jalousien oder Vorhange, wenn die Klimaanlage lauft.
- Halten Sie Türen oder Fenster fest geschlossen, wenn die Klimaanlage lauft.
- Stellen Sie die Richtung des Luftstroms vertikal oder horizontal ein, damit die Innenaumluft zirkulieren kann.
- Erhöhen Sie kurzfristig die Geschwindigkeit der Klimaanlage, um die Umgebungsluft schnell abzukühlen oder aufzuwärmen.
Lüften Sie regelmäßig, damit sich die Luftqualität in den Innenräumen nicht verschlechtert, wenn die Klimaanlage über langere Zeit lauft.

Reinigen Sie den Luftfilter alle 2 Wcien. Staub und Verunreigungen, die sich im Luftfilter angesammelt haben, konnen den Luftstrom blockieren oder die Kuhlungs-/ Entfeuchtungsfunktionen reduzieren.

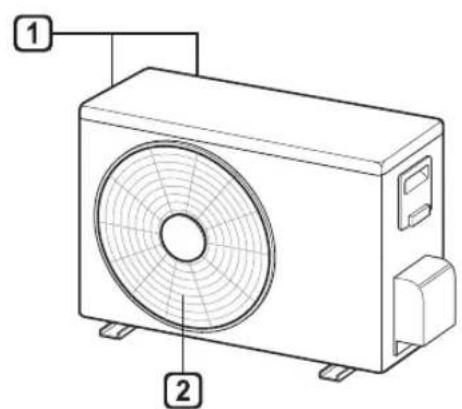

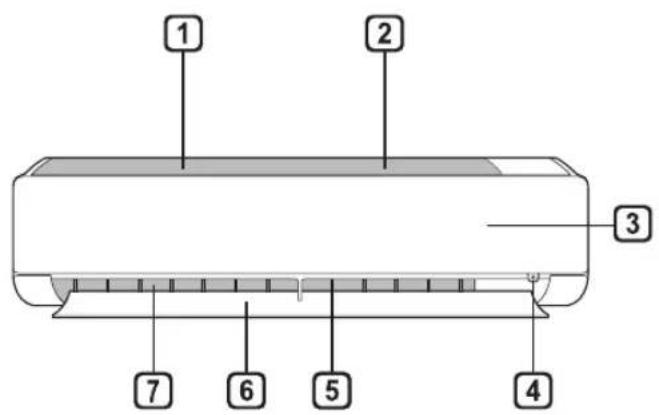

Bauteile und Funktionen

Innengerat Außergerät

Luftfilter

Lufteinlass

Vordere Abdeckung

Ein-/Aus-Taste

Luftleitblech (vertikaler Lufungsschlitz)

Luftleitblech (horizontaler Flugel)

Luftauslass

Lufteinlassöffnungen

Luftauslassöffnungen

HINWEIS

Die Anzahl und Lage der Betriebslampen konnen je nach Modell der Klimaanlage variieren.
Die Funktion kann je nach Modellart anders sein.

Funkfernbedienung

Einlagen der Batterien

Wenn der Anzeigebeldschirm der Fernbedienung anfängt zu verblassen, tauschen Sie die Batterien aus. Legen Sie AAA (1,5 V) Batterien ein, bevor Sie die Fernbedienung verwenden.

1 Entfernen Sie die Batterieabdeckung.

2 Legen Sie die neuen Batterien ein und stellen Sie sichere, dass die + und - Pole der Batterien korrekt liegen.

Installieren des Fernbedienungshalters

Um die Fernbedienung zu schützen, installieren Sie den Halter an einer vor direktem Sonnenlicht geschützten Stelle.

1 Wahlen Sie einen sicheren und leicht zuganglichen Platz.
2 Schrauben Sie den Halter mit 2 Schrauben mit einem Schraubenzieher fest.

Bedienung

Richten Sie die Fernbedienung auf den Signalempfänger an der rechten Seite der Klimaanlage, um sie zu steuern.

HINWEIS

• Die Fernbedienung kann weitere elektronische Geräte steuern, wenn Sie die Fernbedienung auf sie richten. Stellen Sie sicher, dass Sie die Fernbedienung auf den Signalempfänger der Klimaanlage richten.
• Verwenden Sie zur Reinigung des Signalübermittlers und -empfängers ein weiches Tuch, um einen ordnungs-gemäß Betrieb zu gewährleisten.
• Falls eine Funktion bei ihrer Produkt nicht verfügbar ist, ertont kein Piepton vom Gerät, wenn die entsprechende Taste für eine solche Funktion auf der Fernbedienung gedrückt wird. Dies gilt nicht für die Funktionen Luftstrom-Richtung(energieanzeige) und Luftreini-gung

Einstellen der aktuellen Uhrzeit

1 Legen Sie die Batterien ein.

• Das Symbol unter blinkt am unteren Rand des Bildschirms.

2 Drucken Sie die Tasteoder, um die Minuten zu wahlen.
3 Drucken Sie zur Fertigstellung die Taste SET/CANCEL.

HINWEIS

• Nach der Einstellung der aktuellen Zeit steht der Ein-/Aus-Timer zur Verfügung.

Verwendung der ^ C / ^ Konvertierungsfunktion (Option)

Mit dieser Funktion kann die angezeigte Einheit (°C oder °F) geändert werden.

• Drücken und halten Sie die Taste für etwa 5 Sekunden.

Bedienung der Klimaanlage ohne Fernbedienung

Sie können die Taste ON/OFF auf dem Innengerät verwenden, um die Klimaanlage zu bedieten, wenn die Fernbedienung nicht zur Verfugung liegt.

1 Öffnen Sie die vordere Abdeckung (Typ1) oder den horizontalen Flügel (Typ2).
2 Drucken Sie die Taste ON/OFF.

Typ1

Typ2

HINWEIS

• Möglicherweise ist der Schrittmotor defekt, wenn sich der horizontale Flügel sehr schnell öffnet.
  Die Geschwindigkeit des Lufters ist zu hoch eingestellt.
  Die Funktion kann je nach Modellart anders sein.
• Bei Verwendung der Ein-/Aus-Taste kann die Temperatur nicht verändert werden.
• Bei Kuhl- und Heizmodellen ist die Temperatur auf 22^ bis 24^ eingestellt.

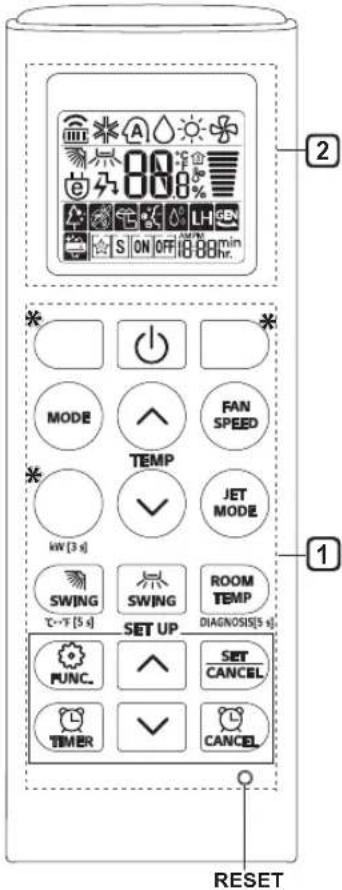

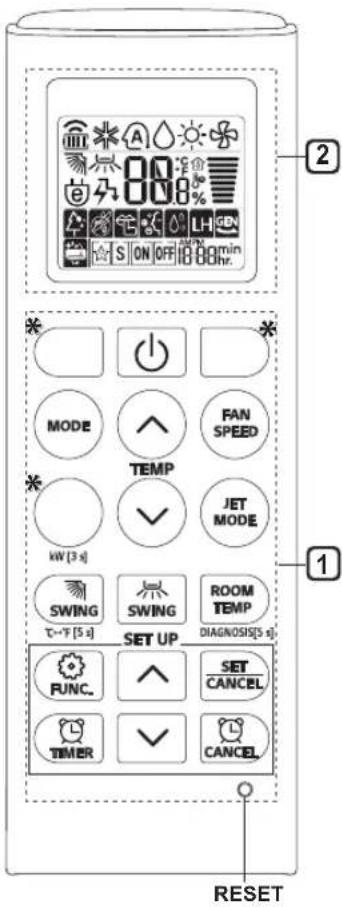

Verwendung der Funkfernbedienung

Sie konnen die Klimaanlage mit der Fernbedienung bequemer bedieten.

1 Taste	2 An-zeige	Beschreibung	Verfügbare Funktion
			Single Split	Mehrfach
	-	Um die Klimaanlage ein-/auszuschalten.	○	○
TEMP	88°C	Um die gewünschte Raumtemperatur im Kuhl-, Heiz- oder automatischen Umschaltmodus einzustellen.	○	○
MODE	※	Um den Kühlmodus auszu-wahlen.	○	○
		Um den Heizmodus auszu-wahlen.	○	○
		Um den Entfeuchtungsmodus auszuwahlen.	○	○
		Um den Lüftermodus auszu-wahlen.	○	○
	A	Um den automatischen Umschaltmodus/automatischen Betriebsmodus zu wahren.	○	○
JET MODE	Po	Um die Raumtemperatur schnell zu ändern.	○	○
FAN SPEED		Um die Lüftergeschwindigkeit einzustellen.	○	○
SWING SWING		Um die Richtung des Luftstroms vertical oder horizontal einzustellen.	○	○

HINWEIS

• Tasten können sich entsprechend der Art des Modells ändern.
• Benschluss an ein Multi-Außengerät werden die Funktionen Energieanzeige, Kontrolle des Stromverbrauchs, Leiser Betrieb und Smart-Diagnose u. U. nicht Unterstützung.

1 Taste	2 An-zeige	Beschreibung	Verfügbare Funktion
			Single Split	Mehrfach
TIMER	ONOFF	Um die Klimaanlage zur gewühn-schen Zeit automatisch ein-/auszuschalten.	○	○
SET/CANCEL	-	Um Spezialfunktionen und Timer einzustellen/zulöschen.	○	○
CANCEL	-	Um die Timer-Einstellungen zulöschen.	○	○
√	- Um die Zeit einzustellen. ○ ○
*LIGHT OFF	-	Um die Helligkeit der Anzeige auf dem Innengerät einzustel-len.	○	○
ROOM TEMP		Um die Raumtemperatur an-zuzeigen.	○	○
°C←°F[5 s]	°C°F	Um die angezeigte Einheit (°C oder °F) zu ändern.	○	○
*COMFORT AIR		Um den Luftstrom einzustellen und abzulenken.	○	○
kW[3 s] -		Zur Einstellung, ob Informa-tionen in Bezug auf Energie angezeigt werden sollen oder nicht.	○ ×
*ENERGY CTRL	88%	Um Strom einzusparen. ○ ×
DIAGNOSIS [5 s]	-	Um die Wartungsinformationen eines Produkts bequem zu überprüfen.	○ ×

2

1 Taste	2 An-zeige	Beschreibung	Verfügbare Funktion
			Single Split	Mehrfach
FUNC.		Luftreinigungs-Funktion (entfernt Partikel, die in das Innengerät eindringen)	○ (Option)	○ (Option)
		Um das Gerausch des Außergeräts zu dampfen.	○ ×
		Um die Feuchtigkeit zu entfern, die im Innengerät erzeugt wurde.	○	○
RESET -		Um die Einstellungen der Fernbedienung zurückzusetzen.	○	○

HINWEIS

• Einige Funktionen werden je nach Modell möglicherweise nicht Unterstützung.
• Tasten können sich entsprechend der Art des Modells ändern.
• Drücken Sie die Schaltfläche SET/CANCEL, um die ausgewählte FUNC zu steuern.

EΓXEPIΔIO XPHΘTH

KAIMATIETIKO

Technische verilgheit
