PM05SP - Ar condicionado LG - Manual de utilização gratuito

Tipo de produto	Ar condicionado de parede
Marca	LG
Modelo	PM05SP
Refrigerante	R32 (inflamável)
Funções principais	Resfriamento, Aquecimento, Desumidificação, Ventilação, Modo Automático, Modo Jato
Controle remoto	Sem fio com pilhas AAA (1,5 V), alcance não especificado
Visor	Temperatura, temporizador, ícones de modo
Direção do ar	Vertical e horizontal (função SWING)
Temporizador	Ligação/Desligamento programável, ajuste da hora atual
Filtro de ar	Lavável, limpeza recomendada a cada 2 semanas
Alimentação elétrica	220-240 V, tomada dedicada com disjuntor
Botão de emergência	Ligação/Desligamento na unidade interna
Manutenção	Limpar o filtro regularmente, não pulverizar água diretamente
Segurança	Desligamento em caso de ruído/cheiro/fumaça, aterramento obrigatório, proteção contra vazamentos de refrigerante
Peças de reposição	Utilizar apenas peças originais LG
Reparabilidade	Intervenção por um técnico credenciado LG
Instalação	Montagem na parede por um profissional qualificado
Informações gerais	Manual de uso e instruções disponíveis online

Perguntas frequentes - PM05SP LG

Como instalar o ar condicionado LG PM05SP?

A instalação deve ser realizada por um técnico credenciado para garantir a segurança e o bom funcionamento. Certifique-se de que a unidade externa está protegida do sol e que as conexões elétricas estão devidamente aterradas.

Como limpar o filtro de ar?

Limpe o filtro de ar a cada 2 semanas com um aspirador ou água morna. Deixe secar completamente antes de recolocá-lo. Nunca use o ar condicionado sem filtro.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas (AAA 1,5 V) e substitua-as se necessário. Se a tela estiver vazia, limpe o receptor de sinal na unidade interna. Em caso de emergência, use o botão Ligar/Desligar localizado sob o painel frontal.

Como programar o temporizador?

Primeiro ajuste a hora atual pressionando os botões de ajuste e depois confirme com SET/CANCEL. Em seguida, use os botões do temporizador para definir a hora de ligar ou desligar.

Quais são os modos de funcionamento disponíveis?

Os modos incluem: Resfriamento, Aquecimento, Desumidificação, Ventilador, Automático e Modo Jato (resfriamento rápido). Selecione o modo com a tecla MODE do controle remoto.

Como economizar energia com este ar condicionado?

Não resfrie excessivamente, feche portas e janelas, use cortinas para bloquear o sol e limpe o filtro regularmente. Ative a função Controle de Energia se disponível no seu modelo.

O que fazer em caso de vazamento de refrigerante?

Ventile imediatamente o ambiente, corte a alimentação elétrica e não toque na área do vazamento. Contate um técnico credenciado para reparar o vazamento. O refrigerante R32 é inflamável, evite qualquer fonte de ignição.

Este ar condicionado pode aquecer?

Sim, o modelo PM05SP é reversível e oferece um modo Aquecimento. No modo de emergência (sem controle remoto), a temperatura é fixada entre 22 e 24 °C.

Como usar o botão de emergência sem o controle remoto?

Abra o painel frontal da unidade interna para acessar o botão LIGAR/DESLIGAR. Pressione-o para iniciar ou parar o aparelho. A temperatura é ajustada automaticamente no modo padrão.

Quais precauções de segurança são essenciais?

Nunca obstrua as entradas ou saídas de ar, desconecte o aparelho antes da limpeza, não use água pulverizada e certifique-se de que o aterramento está correto. Em caso de tempestade, corte a alimentação.

MANUAL DE UTILIZADOR PM05SP LG

Leia este manual do utiliser na integra antes de utiliser o aparelho e guarde-o num local accesivel para consulta.

Este manual é uma versão simplificada do manual original. Obtenha o manual original em www.lg.com.

TIPO: MONTADO NA PAREDE

Tradução da instruição original

Este manual foi elaborado para um Conjunto de produits e pode incluir imagens ou conteudos que não correspondem ao Modelo comprado.

Este manual está sujeito a revisão por parte do fabricante.

INSTRUÇÉS DE SEGURANÇA 3

INSTRUÇÉS DE SEGURANÇA IMPORTANTES 4

FUNCTIONAMENTO 9

Observações relativamente aoFUNcionamento 9

Peças e funções 9

Comando a distancia sem fios 10

INSTRUÇÉS DE SEGURANÇA

As seguições diretrizes de segurarça destinam-se a executar riscos ou danos imprevistos resultantes de utilizesção incorreta ou perigosa do equipamento. As diretrizes encontrar-se divididas em "AVISO" e "ADVERTÊNCIA", conforme descririto abaixo.

Este símbolo épresentado para assinlar assuntos eutilizações que podemrepresentarperigo.Leia cuidadosamentea secçãocom este ."simboloe sigas instruções de forma aevitar riscos.

AVISO

Isto indica que a não observança das instruções pode provocar ferimentos graves ou morte.

ADVERTÉNCIA

Isto indica que a não observança das instruções pode provocar ferimentos menores ou danos no produits.

Os símbolos seguem são aparecido em unidades interiores e exterioriores. (para R32)

Este=simbolo indica que este aparelho utilizes um refrigerante inflamvil. Se houver uma fuga do refrigerante e exposicao a uma fonte de ignicao externa, existe um risco de incendio.

Este*simbolo indica que o Manual de instruções deve ser lido atentamente.

Este Trickbone indica que um funcionario de assistencia deve lidar com este equipamento consultando o Manual de instalação.

Este=simbolo indica que está disponible informations,ais como o Manual de instruções ou Manual de instalação.

INSTRUÇÉS DE SEGURANÇA IMPORTANTES

AVISO

Para reduzir o risco de explosão, incêndio, morte,CHOque eletrico, ferimentos ou queimaduras causadas pela água em pessoas aquando dautilização deste produits, siga as precauçõesbasicas, incluindo o que se segue:

Crianças em casa

Este equipamento não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentalais reduzidas ou sem experiência e conheçimentos, exceto se accompanieshas ou instruidas relativamente à'utilisation do equipamento por uma pessoa responsavel pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento.

Para utilização na Europa:

Este equipamento pode ser utilizes por crianças comidades a partir dos 8 anos e por pessoas com capacidades fisicas, sensoriais ou mentalais reduzidas ou com falta de experiencia e conheçimentos, desde que tenham sido advertidas e instruidas relativamente à utilização do equipamento de uma forma segura e que comprehendam os riscos envolvidos. As crianças não devem brincar com o equipamento. A limpeza e a manutenção destinadas ao Utilizador não devem ser realizadas por crianças sem supervisão.

INSTALAÇÃO

• Não instale o ar condicionado numa superficie instável ou num lugar onde existo o perigo de queda da unidade.

• Contacte um centro de atendimento autorizado aquando da instalação ou da deslokacao do ar condicionado.

• Instale o paine i a cobertura da caixa de controlo de forma segura.

• Não instale o ar condicionado num local onde sejam armazenados liquidos ou gases inflamáveis, como gasolina, gás propano, diluente, etc.

• Assegure-se de que o tubo e o cabo de alimentacao que ligam as unidades interior e exterior não está sob tensao excessiva, aquando da instalacao do ar condicionado.

• Utilize um disjuntor e fusivel padrão que estejam em conformidade com a classificacao do ar condicaoado.

• Não insira ar ou gás noSYSTEMA,utilize apenas o refrigerarsspecífico.

Utilizadefagao inflamavel (nitrogénio) para vericar a existenc para purgar o ar; a utilização de ar comprido ou de um gas inflamavel pode causar um incendio ou uma explosão.

As liguesode cabos no interior/exterior devem ser fixadas firme cabo deve ser devidamente encaminhado para que nao exista qualquer forca a puxa-lo dos terminais de ligaçao. Ligações incorretas ou soltas podem gerar calor ou causar incência.

Instale una TOMADA elétrica e um disjuntor dedicados antes de utilizes o ar condicionado.

Não ligue o fio de terra a um tubo de gás, para-raíos ou a um fio de terra da rede Telefonica.

• Mantenha quaisquer aberturas de ventilacao necessarias livres de obstruções.

Funcionamento

Certificacao de atençao可以使 apenas as peças listedas no inventa服务于. Nunca tente Mudicar o equipamento.

Certificacao de que as crianças não batem nem tentam subir para unidade exterior.

• Elimine as pilhas num local onde não exista perigo de incência.

Utilize exclusivamente o refrigerante especialico na etiqueta do ar condicionado.

Desligue a fonte de alimentacao caso identifique qualquer ruido, odor ou fumo com origem no ar condicionado.

Não deixe substâncias inflamáveis, como gasolina, benzeno ou diluente, perto do ar condicionado.

• Contacte um centro de atendimento autorizzato no caso de o ar condicionado ficar submerso por águas de cheias.
• Não utilize o ar condicionado por um periodo de tempo prolongado num espaço de��enas dimensoes sem ventilacao adequada.

Em caso de una fuga de gás (como Freon, gás propano, GPL, etc.), ventile o escondido antes de voltar a utiliser o ar condicionado.

• Para limpar o interacontace um centro de atendimento autorizzato ou o revendedor. A utilização de detergentes agressivos pode fazer corrosão ou danificar aunities.

Assegure-se de que ventila o esgo sufunciente quando o ar condicionado éutilizzato em simultaneo com um dispositivo de aquecimento, como um aquecedor.

Nãobloqueiea entrada ou a saida do fluxo de ar.

• Não insira as muitos ou outros objetivos na entrada ou saída de ar, quando o ar condição está em funcção.

Gertifique-se de que o cabo de alimentacao nao está sujo, solto ou danificado.

• Nunca toque, opere ou repar o ar condicionado com mãos molhadas.

• Não coloque quando quer objects sobre o cabo de alimentação.

• Não coloque um aquecedor ou outros dispositivos de aquecimento perto do cabo de alimentação.

Não modifique nem augmente o comprimento do cabo de alimentação. Cabos de alimentação com arranhões ou o descascamento do isolamento podemcause um incério ouCHOque elétrico e, como tal, devem ser substituídos.

• Em caso de falha de energia ou de trovoada, deslieue a fonte de alimentacao de imediato.

• Tenha cuidado e certifique-se de que o cabo de alimentação não pode ser puxado ou danificado durante oestrutura.

• Não toque no tubo de refrigerante ou no tubo de água ou em quaisquer partes internas quando a unidade estiver a functionar ou imeditamente antes terminar o seu functiimento.

Manutenção

Não borrife diretamente o produits com água para fins de limpeza.

• Antes de limpar ou de realizar a manutenção, deslgue a fonte de alimentação e aguarde às que o ventilador pare.

Segurarca的技术

• A instalação ou as reparações levadas a cabo por pessoas não autorizadas podem representar um perigo para si e para outros.

Qualquer pessoa envolvida em trabalho num circuito de refrigerante deve ser titular de um certificado valido de uma entidade de avaliação reconhecida pela indústria, autorizando a sua competência para lidar de forma segura com refrigerantes de acordo com uma espécicação de avaliação reconhecida pela indústria. (para R32)

A assistência está de ser efetuada conforme recommendada pelo fabricante do equipamento. A manutenção e reparação que exijam o auxílio de outros funcionários qualificados devem ser efetuadas sob a supervisão da和个人a competente na Utilização de refrigerantes inflâveis. (para R32)

• iAformação conta neste manual destiná-se à'utilização por um专业技术e de reparações qualificado, familiarizado com os procedimentos de seguranca e equipado com as ferramentas e os instrumentos de teste apropriados.

Não ler o manual ou o incumprimento das instruções contidas neste manual pode resultar na avaria do equipamento, danos na propriedade, ferimentos pessoas e/ou morte.

• O equipamento deve ser instalado em conformidade com os regulamentos nucleais de instalacao eletrica.

Quando o cabo de alimentação tiver de ser substituído, os trabalho de substituição devem ser levados a cabo por pessoal autorizado, recorreço exclusivamente a peças de substituição genuinhas.

• Este equipamento deve ser devidamente ligado à terra para minimizar o risco dechoqueétrico.

Nao corte nem remove o pino de ligaçao a terra da ficha elétrica.

• Ligar o terminal de terra do adaptor ao parafuso da tampa da tomada de parede não estabelece a ligaçao à terra do equipamento, exceto quando o parafuso da tampa é em metal, não isolado e a tomada de parede está ligada à terra através da instalacao eletrica da casa.

Se tiver qualquer duvida quando a ligação devida do ar condicionado à terra, solicite a um eletricista qualificado a verificação da tomada de parede e do circuito.

• O refrigerante e o gás de expansão de isolamento realizados no equipamento exigem procedimentos de eliminação especialis. Consulte um técnico da assistência ou uma pessoa igualmente qualificada antes de proceedar à sua eliminação.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou Pelosi seu respetivos técnicos da assistência ou uma和个人amente qualificada para fazer situações de risco.

• @parelho deve ser armazenado numa area bem ventilada onde o tamanho da divisao corresponde a area da divisao, conforme especicao para utilizesao. (para R32)

• aparecido deve ser armazenado numa divisão sem utilizes continuamente chamas (por exemplo, um aparecido a gás em funciona) e fontes de igniação (por exemplo, um aquecedorétrico em funciona).

• O aparecido deve ser armazenado de modo aatar a correção de danos mecânicos.

ADVERTÉNCIA

Para reduzir o risco de ferimentos menos a pessoas, avarias ou danos no produits ou na propriedade aquando dautilização deste produits, siga as precações tíbasicas, incluindo o segunte:

INSTALAÇÃO

Não instale o ar condicionado numa area onde este fique exposto a ventos marítimos (névoa salina).

• Instale o tubo de drenagem devidamente para possibiliar a drenagem da condensacao de agua sem problemas.

• Tenha cuidado ao desempacotar ou ao instalar o ar condicionado.

• Não toque em refrigerante que vazou durante a instalação ou reparação.

• transporte o ar condicionado com a ajuda de das ou mais pessoas ou recorrra a uma empilhadora de garfo.

Instale a unidade exterior para que esta fique protegida da luz solar direta. Não coloque a unidade interior num local ond e esta fique diretamente exposta à luz solar que entre pelas janelas.

Utilize os métodos devidos para a eliminacao segura dos materiais de embalamento, como parafusos, pregos ou pilhas, antes a instalacao ou reparacao.

• Instale o ar condicionado num local onde o ruido da unidade exterior ou os gases de escape nao causeim incgmodos acos vizinhos. O incumprimento esta medida pode resultar em conflitos com os vizinhos.

Funcimiento

• Se o commando à distência não for正常使用 por um periodo de tempo alargado, remove as pilhas.

Assegure-se de que o FILTER está instalado antes de colocar o ar condicionado em funcaoamento.

Verifique se existem fugas de refrigerante après a instalacao ou reparacao do ar condicionado.

• Não coloque qualquer objeto sobre o ar condicionado.

• Nunca misture temas de pilhas differentes ou pilhas antigas e novas no comando à distência.

• Não deixe o ar condicionado a functionar por um longo periodo de tempo se o;nvel de humidade for muito elevado ou se tiver sido deixada uma porta ou janela aberta.

Paredequidizas comando a distancia se se verificar uma fuga pilhas. Caso a sua roupa ou pele fique exposta a fuga de liquido das pilhas, lave a area afetada com agua limpa.

• Não exponha pessoas, animais ou plantas ao ar frio ou quente proveniente do ar condiçãodo por periodos de tempo prolongados.

• Se o liquido das pilhas for ingerido, lave o interior da Boca minuciosamente e consulte um medico.

• Não beba a água drenada do ar condicionado.

ão utilize o produit para fins especials, como a preservaçao de alimentos, obras de arte, etc. Trata-se de um ar condicionado concebido para o consumidor e nao umsystema de refrigeracao preco. Existe o risco de danos ou de perdas de materiais.

• Não recarregue nen desmonte as pilhas.

Manutenção

• Nunca toque nas peças metalicas do ar condicionado quando estiver a remover o FILTER de ar.

• Utilize um banco estável ou um escadote quando levar a cabo trabalhos em alta para a limpeza, manutenção ou reparação do ar condiçãoado.

• Nunca utilize solventes ou agentes de limpeza agressivos quando limpar o ar condicionado nem o borrife com agua. Utilize um pano suave.

FUNCTIONAMENTO

Observações relativamente aoFUNcionamento

Suggestao para poupar energia

• Não arrefeca excessively espacções interiores. Tal pode constituir um perigo para a sua Saúde e fazer oconsumo enerético.
• Utilize estores ou cortinas para impedir a entrada de luz solar quando oar condicionado estiver em funcaoamento.
• Mantenha as portas ou janelas Completely fechadas quando o ar condicionado estiver em funcaoamento.

Ajuste a direcão do fluxo de ar vertical ou horizontalmente para circular o ar interior

• Aumente a velocidade do ventilador para arrifecer ou aquecer o ar inferior rapidamente, dentro de um curto espoço de tempo.
• Abra as janelas regularamente para ventilar, visto que a qualida do ar inferior pode deteriorar-se o ar condicionado estiver em funcaoamento por periodos de tempo prolongados.
• Limpe o filtro de ar uma vez a cada 2 semanas. A poeira e as impurezas acumuladas no filtro de ar pode bloquear o fluxo de ar ou enfraquecer as funções de arrefecimento/desumidificacao.

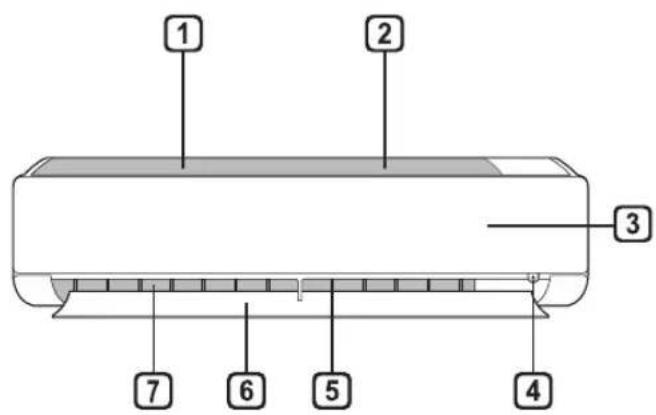

Peças e funções

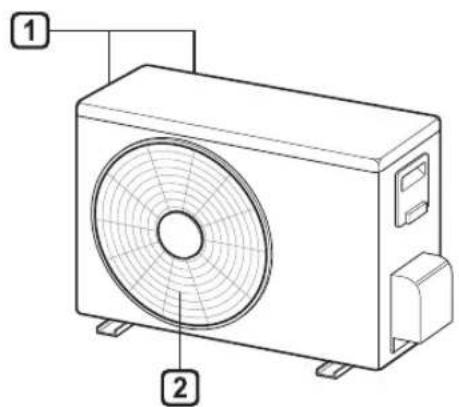

Unidade interior Unidade exterior

1 Filtro de ar
2 Entrada de ar
3 Cobertura frontal
4 Botão Ligar/Desligar
Defletordear(persianavertical)
6 Defletorde ar (persiana horizontal)
7 Saida de ar

1 Aberturas da entrada de ar
2 Aberturas da saida de ar

OBSERVACAO

• O número e a localização das lampadas de funciona como variar de acordo com o Modelo de ar condicionado.
• Esta funcao pode ser alterada de acordo com o tipo de modelo.

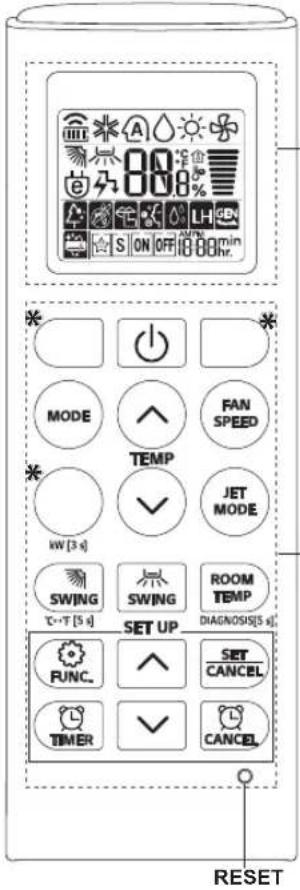

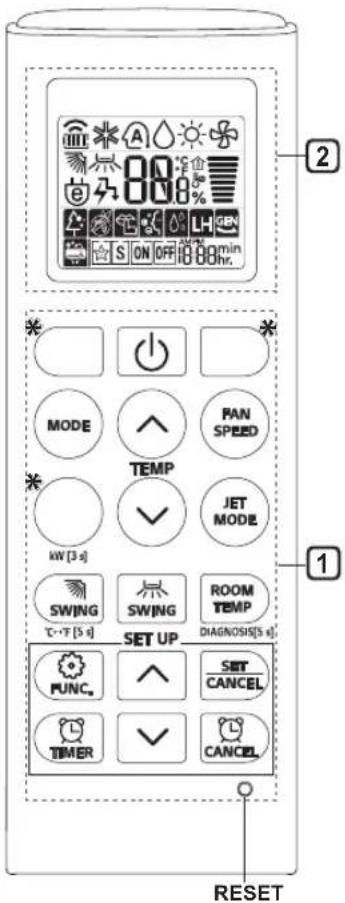

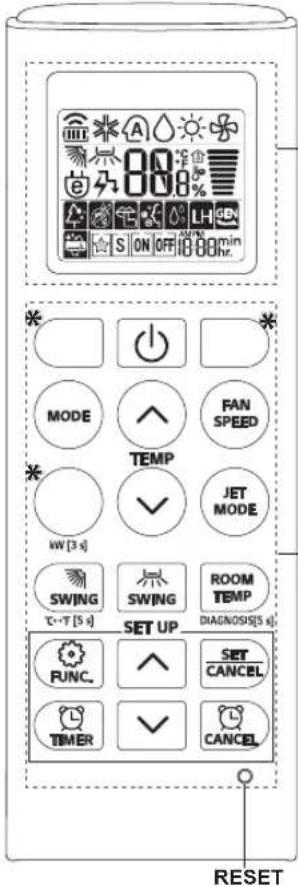

Comando à distência sem fios

Inserir as pilhas

Se o érá de exibação do commando à distência而成ar a enfequecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizes o commando à distência.

1 Remova a tampa das pilhas.

2 Insira as pilhas novas e assegure-se de que os terminals + e - das pilhas está corretramente colocionados.

Instalar o suporte do commando à distência

Para proteger o commando à distência, instale o suporte onde não fazer uma exposicao direta à luz solar.

1 Escolha um local seguro e de acesso fácil.
2 Fixo ou suporte firmamente ao aperture 2 parafusos de fixacao com uma chave de fendas.

Método de funciona

Aponte o commando à distência na direção do recetor de sinal situado no lado direito do ar condicionado para o ligar.

OBSERVACAO

• O commando à distança pode ligar outros dispositivos eletrónicos se for apontado na respetiva direção. Certifique-se de que aponta o commando à distança na direção do recetor de sinal do ar condicionado.
• Para um Functionamento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal.
• No caso de funções não disponibilizadas no produit, este não emitirá qualquer sinal sonoro ao premir o botão correspondente no commando à distância, exceto para as funções Direção do fluxo de ar(SWING), Mostrar energia(e) e Purificação do ar(2).

Definir a hora atual

1 Insira as pilhas.

• O fcone abaixo pisca na parte inferior do ecran de exibicao.

2 Prima o botao ou para selecionar os minutos.
3 Prima o botao SET/CANCEL para conclusir.

OBSERVACAO

• A opção Temporizador para ligar/desligar passa a estar disponible antes de definicao da hora atual.

Utilizar a funcao Conversao ^ C / ^ (optional)

Estafuncaoalternaentreasunidadesde ^ C eF.

• Prima e mantenha premido o botao durante circa de 5 segundos.

Funcimiento do ar condicionado sem o commando à distência

Quando não é posível recorrer ao commando à distência, pode utilize o botão ON/OFF da unidade interior para colocar o ar condicionado em等功能amento.

1 Abra a cobertura frontal ( Tipo 1) ou persiana horizontal ( Tipo 2).
2 Prima o botao ON/OFF.

Tip1

Tipo 2

OBSERVACAO

• Se a persiana horizontalAbrirrapidamente, o motor de passo pode estar danificado.
• O ventilador está definido para uma velocidade alta.
• Esta funcao pode ser alterada de acordo com o tipo de modelos.
• A temperatura não pode ser alterada quando utilizes este botão Ligar/Desligar de emergência.
• Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22^ e 24^ .

Utilizar o commando à distança sem fios

Com o commando a distancia é possivel utiliser o ar condicionado de uma forma mais conveniente.

Botão	Ecrada de exibção	Descrição	Função disponible
			split indi-vidual	Multi
	-	Liga e des Liga o ar condicionado.	○	○
TEMP	88°	Ajusta a temperatura ambiente pretendida nos modos arrefecimento, Arrefecimento, Aquecimento ou Transião automática.	○	○
MODE	*	Seleciona o modo Arrefecimento.	○	○
		Seleciona o modo Aquecimento.	○	○
		Seleciona o modo Desumidificação.	○	○
		Seleciona o modo Ventilador.	○	○
	A	Seleciona o modo Transião automática/Funcionamento automático.	○	○
JET MODE	Po	Altera a temperatura ambiente rapidamente.	○	○
FAN SPEED		Ajusta a velocidade do ventilador.	○	○
SWING SWING		Ajusta a direção do fluxo de ar na vertical ou na horizontal.	○	○

OBSERVACAO

*os botoes poder ser alterados de acordo com o tipo de modelo.
- Ao está ligado à unidade Exterior Multi, o Visor de Energia, o Controlo de Energia e a função de Diagnóstico Silencioso e Intelligente pode não ser suportada.

2

Botão	Ecrada de exibção	Descrição	Função disponible
			split indi-vidual	Multi
TIMER	ONOFF	Liga/Desligo oar condição automatedamente à horapretendida.	○	○
SET/CANCEL	-	Define/Cancela as funçõesespeciais e o temporizador.	○	○
CANCEL	-	Cancela as definições dotemporizador.	○	○
- Ajusta a hora. ○○
*LIGHTOFF	-	Define a luminosidade doecrã na unidade interior.	○	○
ROOMTEMP		Mostra a temperatura ambiente.	○	○
°C→°F[5s] Alternataentre	°C e °F. ○○
*COMFORTAIR		Ajusta o fluxo de ar paradefletir o vento.	○	○
kW[3s] -		Define se a informaçãorelativa à energia é ou nãoexibida.	○×
*ENERGYCTRL	88x	Apresenta os resultados dapoupança enerética.	○×
DIAGNOSIS[5s]	-	Consulta a informaçãode manutençao de um produtode forma conveniente.	○×

2

Botão	Ecrada exibção	Descrição	Função disponible
			split indi-vidual	Multi
FUNC.		Purifica o ar através da remoção das particulas que entram na unidade interior.	○ (optional)	○ (optional)
		Reduz o ruído das unidas deexteriores.	○ ×
		Remove a humidadegerada dentro da unidade interior.	○	○
RESET -		Inicia as definições do commando à distência.	○	○

OBSERVACAO

• Dependendo do modelos, algumas funções podem não ser suportadas.
  *os botoes poder ser alterados de acordo com o tipo de modelo.
• Prima o botão SET/CANCEL para utilizes FUNC SeLECTIONA.

HANDLEIDING

AIR

CONDITIONER

Belaidis nuotolinio valdymo putas. 10

NURODYMAI DÉL SAUGOS

Belaidis nuotolinio valdymopoulos

Baterijujdéjimas
