INSTRUKCJA OBSŁUGI CST-180M RYOBI

PL BEZPRZEWODOWE URZĄDZENIE ZSZYWAJĄCE

PLNĚNÍ ZÁSOBNÍKU SPONKAMI (obr. 3-4)

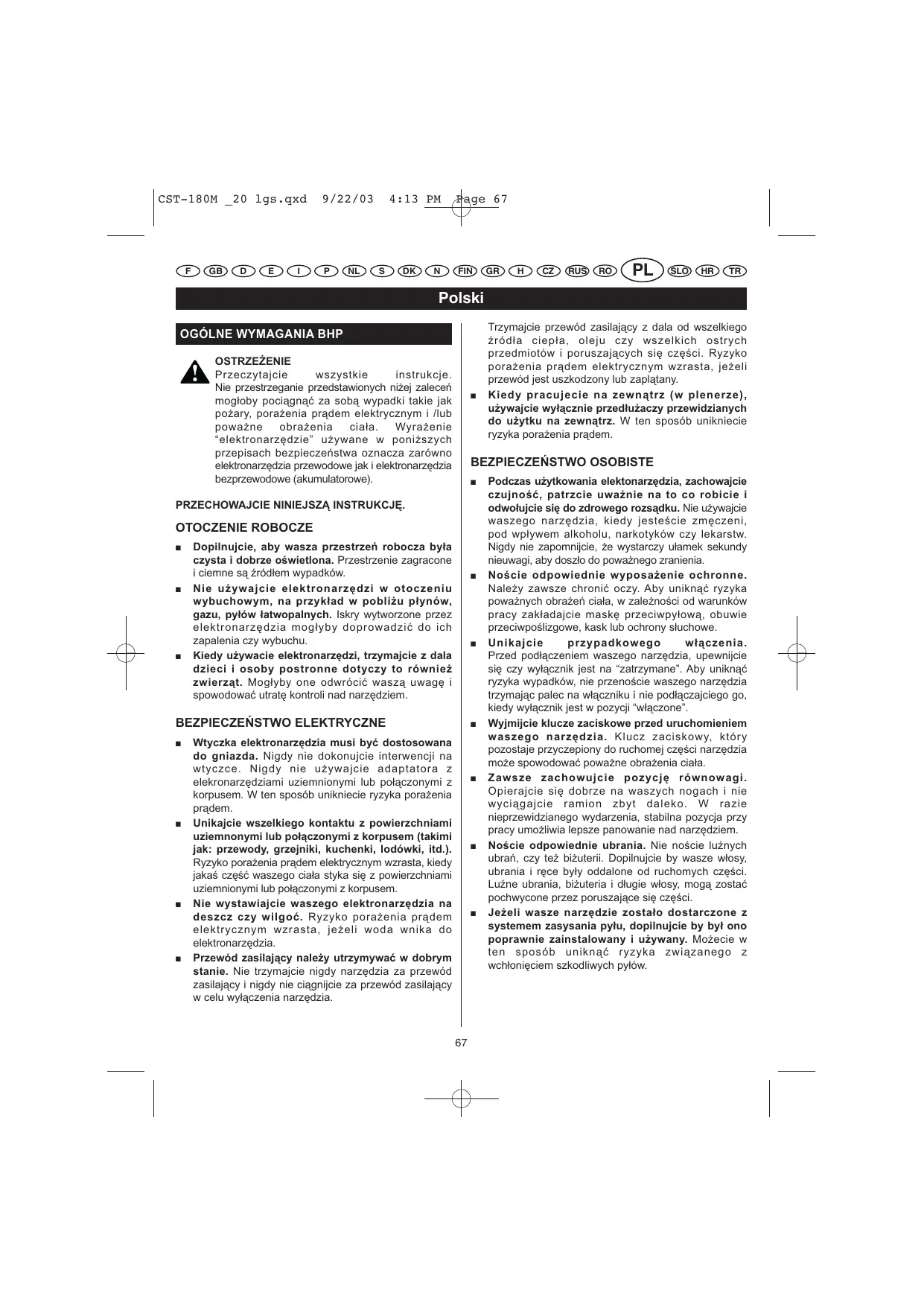

OSTRZEŻENIE Przeczytajcie wszystkie instrukcje. Nie przestrzeganie przedstawionych niżej zaleceń mogłoby pociągnąć za sobą wypadki takie jak pożary, porażenia prądem elektrycznym i /lub poważne obrażenia ciała. Wyrażenie “elektronarzędzie” używane w poniższych przepisach bezpieczeństwa oznacza zarówno elektronarzędzia przewodowe jak i elektronarzędzia bezprzewodowe (akumulatorowe).

Dopilnujcie, aby wasza przestrzeń robocza była czysta i dobrze oświetlona. Przestrzenie zagracone i ciemne są źródłem wypadków. Nie używajcie elektronarzędzi w otoczeniu wybuchowym, na przykład w pobliżu płynów, gazu, pyłów łatwopalnych. Iskry wytworzone przez elektronarzędzia mogłyby doprowadzić do ich zapalenia czy wybuchu. Kiedy używacie elektronarzędzi, trzymajcie z dala dzieci i osoby postronne dotyczy to również zwierząt. Mogłyby one odwrócić waszą uwagę i spowodować utratę kontroli nad narzędziem.

Trzymajcie przewód zasilający z dala od wszelkiego źródła ciepła, oleju czy wszelkich ostrych przedmiotów i poruszających się części. Ryzyko porażenia prądem elektrycznym wzrasta, jeżeli przewód jest uszkodzony lub zaplątany. Kiedy pracujecie na zewnątrz (w plenerze), używajcie wyłącznie przedłużaczy przewidzianych do użytku na zewnątrz. W ten sposób unikniecie ryzyka porażenia prądem.

Wtyczka elektronarzędzia musi być dostosowana do gniazda. Nigdy nie dokonujcie interwencji na wtyczce. Nigdy nie używajcie adaptatora z elekronarzędziami uziemnionymi lub połączonymi z korpusem. W ten sposób unikniecie ryzyka porażenia prądem. Unikajcie wszelkiego kontaktu z powierzchniami uziemnonymi lub połączonymi z korpusem (takimi jak: przewody, grzejniki, kuchenki, lodówki, itd.). Ryzyko porażenia prądem elektrycznym wzrasta, kiedy jakaś część waszego ciała styka się z powierzchniami uziemnionymi lub połączonymi z korpusem. Nie wystawiajcie waszego elektronarzędzia na deszcz czy wilgoć. Ryzyko porażenia prądem elektrycznym wzrasta, jeżeli woda wnika do elektronarzędzia. Przewód zasilający należy utrzymywać w dobrym stanie. Nie trzymajcie nigdy narzędzia za przewód zasilający i nigdy nie ciągnijcie za przewód zasilający w celu wyłączenia narzędzia.

Podczas użytkowania elektonarzędzia, zachowajcie czujność, patrzcie uważnie na to co robicie i odwołujcie się do zdrowego rozsądku. Nie używajcie waszego narzędzia, kiedy jesteście zmęczeni, pod wpływem alkoholu, narkotyków czy lekarstw. Nigdy nie zapomnijcie, że wystarczy ułamek sekundy nieuwagi, aby doszło do poważnego zranienia. Noście odpowiednie wyposażenie ochronne. Należy zawsze chronić oczy. Aby uniknąć ryzyka poważnych obrażeń ciała, w zależności od warunków pracy zakładajcie maskę przeciwpyłową, obuwie przeciwpoślizgowe, kask lub ochrony słuchowe. Unikajcie przypadkowego włączenia. Przed podłączeniem waszego narzędzia, upewnijcie się czy wyłącznik jest na “zatrzymane”. Aby uniknąć ryzyka wypadków, nie przenoście waszego narzędzia trzymając palec na włączniku i nie podłączajciego go, kiedy wyłącznik jest w pozycji “włączone”. Wyjmijcie klucze zaciskowe przed uruchomieniem waszego narzędzia. Klucz zaciskowy, który pozostaje przyczepiony do ruchomej części narzędzia może spowodować poważne obrażenia ciała. Zawsze zachowujcie pozycję równowagi. Opierajcie się dobrze na waszych nogach i nie wyciągajcie ramion zbyt daleko. W razie nieprzewidzianego wydarzenia, stabilna pozycja przy pracy umożliwia lepsze panowanie nad narzędziem. Noście odpowiednie ubrania. Nie noście luźnych ubrań, czy też biżuterii. Dopilnujcie by wasze włosy, ubrania i ręce były oddalone od ruchomych części. Luźne ubrania, biżuteria i długie włosy, mogą zostać pochwycone przez poruszające się części. Jeżeli wasze narzędzie zostało dostarczone z systemem zasysania pyłu, dopilnujcie by był ono poprawnie zainstalowany i używany. Możecie w ten sposób uniknąć ryzyka związanego z wchłonięciem szkodliwych pyłów. CST-180M _20 lgs.qxd

Nie przeciążajcie narzędzia. Należy używać narzędzia dostosowanego do prac, które chcecie wykonać. Wasze narzędzie będzie bardziej wydajne i pewne, jeżeli będziecie je używali w zakresie przewidzianych obciążeń. Nie używajcie waszego elektronarzędzia jeżeli wyłącznik nie pozwala na jego zatrzymanie i uruchomienie. Narzędzie, które nie może być poprawnie włączone i wyłączone jest niebezpieczne i musi być obowiązkowo naprawione. Przed przystąpieniem do regulowania, wymiany aksesoriów czy chowania narzędzia odłączcie je od źródła zasilania. W ten sposób ograniczycie ryzyko przypadkowego uruchomienie narzędzia. Narzędzia powinny być przechowywane poza zasięgiem dzieci. Nie pozwalajcie używać narzędzia osobom, które go nie znają bądź nie zapoznały się z niniejszymi przepisami bezpieczeństwa. Narzędzia są niebezpieczne w rękach niedoświadczonych osób. Konserwujcie starannie wasze narzędzia. Sprawdźcie ustawienie ruchomych części. Sprawdźcie czy jakaś część nie jest zepsuta. Skontrolujcie montaż i wszelkie elementy, które mogłyby ujemnie wpłynąć na działanie narzędzia. Jeżeli jakieś części są uszkodzone, dajcie wasze narzędzie do naprawy zanim zaczniecie go używać. Przyczyną wielu wypadków była zła konserwacja narzędzi. Zachowujcie wasze narzędzia zawsze naostrzone i czyste. Narzędzie tnące dobrze naostrzone i czyste przedstawia mniejsze ryzyko zablokowania i łatwiej zachować nad nim kontrolę. Przestrzegajcie niniejszych wymogów bezpieczeństwa, kiedy używacie tego narzędzia, akcesoriów, końcówek itd. biorąc pod uwagę specyfikę waszego urządzenia, przestrzeń roboczą i prace do wykonania. Aby uniknąć niebezpiecznych sytuacji, nie używajcie waszego narzędzia do prac, do których nie było ono zaprojektowane.

Naprawy powinny być wykonywane przez wyspecjalizowanego technika i jedynie przy użyciu oryginalnych części zamiennych. W ten sposób możecie bezpiecznie używać waszego elektronarzędzia.

SPECYFICZNE WYMAGANIA BHP

Noście zawsze okulary zabezpieczające wyposażone w boczne osłony. Zwyczajne okulary korekcyjne nie są wyposażone w szkła wzmocnione przeciw uderzeniom. TO NIE SĄ okulary ochronne. W ten sposób zmniejszycie ryzyko poważnego okaleczenia oka. Chrońcie wasze płuca. Załóżcie ochronę na twarz lub maskę przeciwpyłową w wypadku gdy przy pracy wydziela się pył. W ten sposób zmniejszycie ryzyko porażnych obrażeń. SPOSÓB UŻYCIA I KONSERWACJA NARZĘDZI BEZPRZEWODOWYCH

Ładujcie akumulator waszego narzędzia jedynie ładowarką zalecaną przez producenta. Ładowarka odpowiednia dla pewnego typu akumulatorów może wywołać pożar, jeżeli jest używana z innym typem akumulatora. Do narzędzia bezprzewodowego należy stosować tylko specyficzny dla niego akumulator. Użycie jakiegokolwiek innego akumulatora może spowodować pożar. Kiedy akumulator nie jest używany, trzymajcie go z daleka od przedmiotów metalowych, jak spinacze, monety, klucze, gwoździe czy wszelkie przedmioty mogące doprowadzić do połączenia płytek stykowych, co może spowodować poparzenia lub pożary. Zwarcie płytek stykowych akumulatora może spowodować, iskrzenie, poparzenia lub pożary. Unikajcie wszelkiego kontaktu z płynem akumulatorowym, w przypadku wycieku wynikłego z niewłaściwego użycia. Gdyby do tego doszło, natychmiast przepłukajcie dotkniętą strefę czystą wodą. Jeżeli wasze oczy zostały dotknięte, zasięgnijcie również porady lekarza. Płyn, który wyprysnął z akumulatora może spowodować podrażnienia skóry lub poparzenie. Chrońcie wasze uszy. Używajcie ochronników słuchu w wypadku przedłużonego używania narzędzia. W ten sposób zmniejszycie ryzyko porażnych obrażeń. Przed włożeniem akumulatora, należy się upewnić, że spust-włącznik jest w pozycji “wyłączone”, albo że jest zablokowany. Wprowadzenie akumulatora do włączonego narzędzia może spowodować wypadek.

Polski ZASTOSOWANIA PARAMETRY TECHNICZNE Silnik Spust-włącznik Pojemność magazynka Prędkość zszywania Zszywacze Rozmiar zszywaczy - Szerokość zewnętrzna - Wysokość Używajcie waszego urządzenia zszywającego do wykonywania drobnych prac zszywania w drewnie. 18 V Spust pojedynczy (zszywacz po zszywaczu) 84 zszywacze 40 uderzeń / minutę Typ 50

Wprowadźcie akumulator do waszej maszyny zszywającej, wyrównując przetłoczenia wzmacniające akumulatora z rowkami wewnątrz maszyny. Przed użyciem tej maszyny zszywającej upewnijcie się, że system blokady znajdujący sie na bokach akumulatora należycie zaskakuje i czy akumulator jest poprawnie zamocowany. UWAGA Podczas wkładania akumulatora do maszyny zszywająceji upewnijcie się, że wypukłe linie (przetłoczenia wzmacniające) akumulatora są poprawnie zrównane z rowkami znajdującymi się wewnątrz narzędzia oraz że system blokady dobrze zaskakuje. Złe włożenie akumulatora mogłoby uszkodzić wewnętrzne części składowe. OPIS

Pokrętło regulacji głębokości zszywania Spust-włącznik Główny uchwyt Urzadzenie zabezpieczające wbudowane na przodzie

5. Wskaźnik naładowania zszywaczy

6. Akumulator (nie objęty dostawą)

7. Mechanizm blokujący

8. Naciśnijcie na system blokady w celu wyciągnięcia

9. Naciśnijcie na zderzaki, by mieć dostęp do

Znajdźcie mechanizmy blokady znajdujące się po bokach akumulatora i naciśnijcie na nie w celu wyjęcia akumulatora z maszyny zszywającej. Wyciągnijcie akumulator. OSTRZEŻENIE Nie zapominajcie, że narzędzia bezprzewodowe są stale gotowe do pracy. Zalecamy zablokowanie włącznika kiedy nie używacie narzędzia, lub gdy je przenosicie.

OSTRZEŻENIE Kiedy używacie narzędzia zakładajcie zawsze okulary ochronne lub okulary zabezpieczające wyposażone w boczne osłony. W razie nie spełnienia tych wymagań może dojść do odrzutu obcego ciała do oczu, co grozi poważnym skaleczeniem oka. ŁADOWANIE ZSZYWACZY (Rys. 3-4)

OSTRZEŻENIE Używajcie jedynie części i akcesoriów zalecanych przez producenta tego narzędzia. Używanie niezalecanych części i akcesoriów może pociągnąć za sobą ryzyko poważnych obrażeń ciała.

Wyjmijcie akumulator z maszyny zszywającej. Trzymajcie waszą maszynę zszywającą i naciśnijcie na zderzaki, przesuńcie pręt do tyłu, by mieć dostęp do magazynku. Umieścić zszywacze w magazynku, do góry ostrymi końcami. Następnie zamknijcie magazynek przesuwając pręt do przodu. Upewnijcie się że zderzaki są na swoim miejscu. Wprowadźcie ponownie akumulator do waszej maszyny zszywającej. CST-180M _20 lgs.qxd

(Rys. 5) OSTRZEŻENIE Należy używać tylko oryginalnych części zamiennych w wypadku wymiany. Użycie jakiejkolwiek innej części może spowodować zagrożenie lub też uszkodzić wasze narzędzie. Pokrętło regulacji głębokości pozwala zwiększyć ub zmniejszyć siłę z jaką zszywacz zostanie przymocowany do obrabianego przedmiotu.

Obróćcie pokrętło regulacji głębokości w prawo, by zwiększyć siłę zszywania. Obróćcie pokrętło regulacji głębokości w lewo, by zmniejszyć siłę zszywania. W celu uzyskania pożądanego wyniku, należy wykonać próbę w odpadach materiału, który chcecie zszyć. Objaśnienie: im twardszy materiał, tym siła zszywania powinna być większa. OSTRZEŻENIE Kiedy używacie elektronarzędzi lub kiedy je czyścicie sprężonym powietrzem, zakładajcie zawsze okulary ochronne lub okulary zabezpieczające wyposażone w boczne osłony. Zakładajcie również osłonę na twarz, jeżeli przy pracy wydziela się pył. OSTRZEŻENIE Aby uniknąć poważnych obrażeń ciała, należy wyjąć akumulator przed czyszczeniem narzędzia czy innym zabiegiem konserwacyjnym. ZSZYWANIE (Rys. 6)

Trzymajcie mocno uchwyt waszej maszyny zszywającej i oprzyjcie magazynek na płasko o powierzchnię, tak by utworzyć kąt 90° między powierzchnią i narzędziem. Oprzyjcie mechanizm zabezpieczający o powierzchnię, by uwolnić zabezpieczenie narzędzia. Mechanizm zabezpieczający powinien być wciśnięty, by móc nacisnąć na spust. Objaśnienie: przy każdem nowym zszywaczu do zamocowania, mechanizm zabezpieczający powinien być wciśnięty, następnie należy nacisnąć na spust by zszywacz mógł wyjść.

Nie używajcie rozpuszczalników do mycia części plastikowych. Większość plastików, może ulec uszkodzeniu przez użycie rozpuszczalników dostępnych w sprzedaży. Używajcie czystej szmatki do usunięcia zabrudzeń, pyłu, oleju, smaru, itd. OSTRZEŻENIE Elementy plastikowe nigdy nie powinny być w kontakcie z płynem hamulcowym, benzyną, czy produktami na bazie ropy naftowej, przenikliwymi olejami itd. Substancje te zawierają produkty chemiczne, które mogłyby uszkodzić, osłabić lub zniszczyć plastik.

Wyjmijcie akumulator z maszyny zszywającej. Trzymajcie waszą maszynę zszywającą i naciśnijcie na zderzaki, przesuńcie pręt do tyłu, by mieć dostęp do magazynku. Wyjmijcie z magazynka zszywacze, które nie były używane. Wyjmijcie zablokowany zszywacz przy pomocy cienkich szczypców. Objaśnienie: należy koniecznie wyjąć zablokowany zszywacz przed ponownym użyciem narzędzia. Kiedy próbujecie użyć waszej maszyny zszywającej zostawiając zablokowany zszywacz, zachodzi ryzyko uszkodzenia mechanizmu narzędzia. Jedynie części wymienione w rozdziale “Opis” mogą być naprawione lub wymienione przez użytkownika. Wszystkie inne części powinny być wymienione przez Autoryzowany Punkt Serwisowy. OCHRONA ŚRODOWISKA Przetwarzaj surowce zamiast je wyrzucać. Dla poszanowania środowiska sortuj odpady i wrzuć zużyte urządzenie, akcesoria i opakowanie do specjalnych pojemników albo odnieś je do puntów zajmujących się recyklingiem.

9/22/03 4:13 PM WARUNKI GWARANCJI Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabryczne oraz na zdefektowane części. Okres gwarancji dwudziestu czterech (24) miesięcy, zaczyna się od wiążącej daty widniejącej na oryginale faktury wystawionej przez sprzedawcę dla ostatecznego nabywcy. Gwarancja ta nie obejmuje zniszczenia wynikającego z normalnego zużycia, czy też uszkodzeń spowodowanych nadmierną eksploatacją, lub niewłaściwą konserwacją, czy nieodpowiednim użytkowaniem niezgodnym z przeznaczeniem. Wyłączone są z niej również akcesoria tj. akumulatory, żarówki, ostrza, końcówki, worki, itd. W wypadku stwierdzenia złego funkcjonowania podczas okresu gwarancyjnego, prosimy o skierowanie NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do najbliższego Autoryzowanego Punktu Serwisowego Ryobi. Niniejsza gwarancja nie podważa przysługujących Państwu uprawnień dotyczących wadliwych produktów. Page 85

Z całą odpowiedzialnością oświadczamy, że niniejszy produkt jest zgodny z normami czy też znormalizowanymi dokumentami wymienionymi poniżej: EN60745-1; EN50366; EN6100-3-2; EN61000-3-3; EN55014-2 SLO
