BRUKSANVISNING CST-180M RYOBI

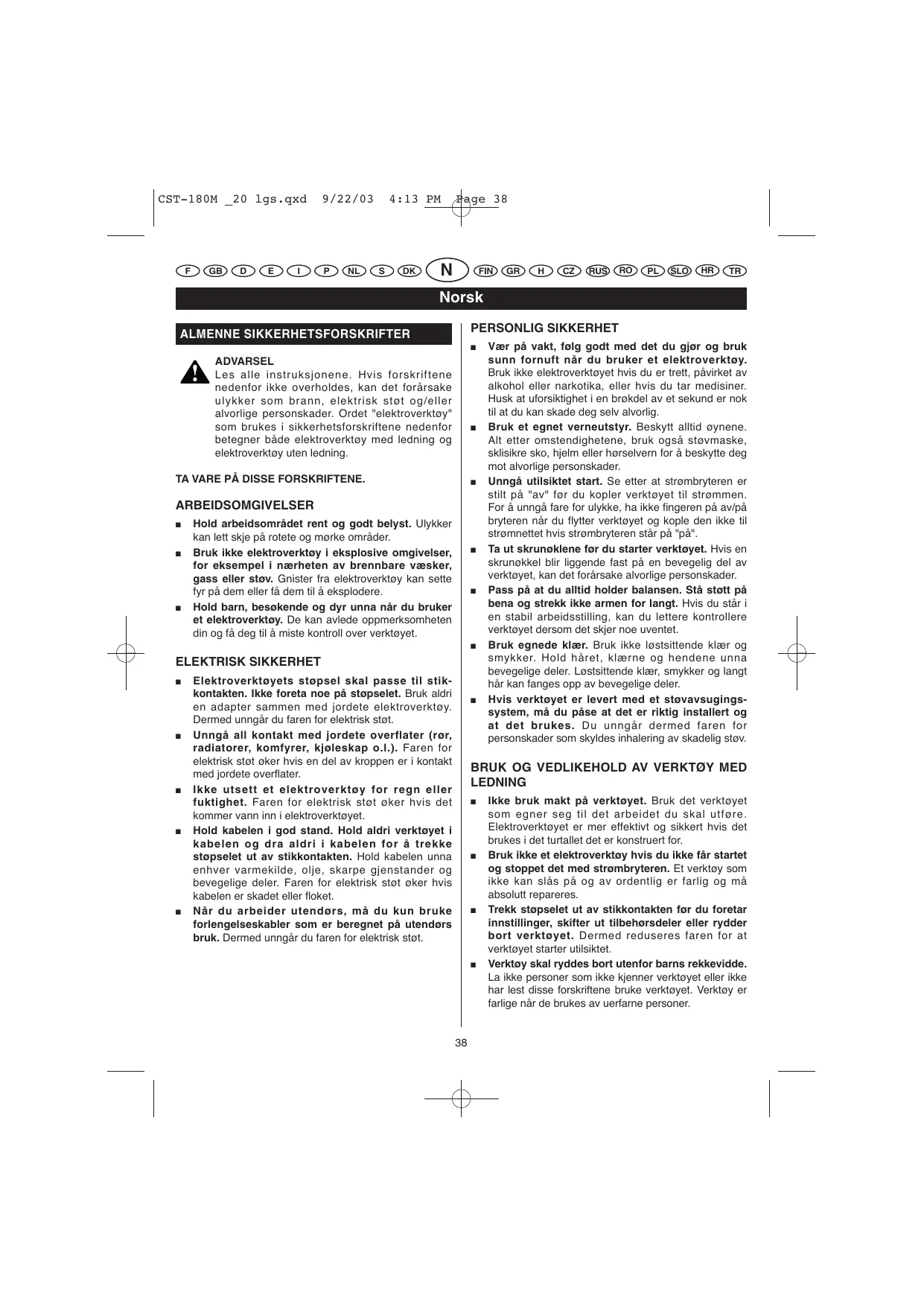

ADVARSEL Les alle instruksjonene. Hvis forskriftene nedenfor ikke overholdes, kan det forårsake ulykker som brann, elektrisk støt og/eller alvorlige personskader. Ordet "elektroverktøy" som brukes i sikkerhetsforskriftene nedenfor betegner både elektroverktøy med ledning og elektroverktøy uten ledning.

Hold arbeidsområdet rent og godt belyst. Ulykker kan lett skje på rotete og mørke områder. Bruk ikke elektroverktøy i eksplosive omgivelser, for eksempel i nærheten av brennbare væsker, gass eller støv. Gnister fra elektroverktøy kan sette fyr på dem eller få dem til å eksplodere. Hold barn, besøkende og dyr unna når du bruker et elektroverktøy. De kan avlede oppmerksomheten din og få deg til å miste kontroll over verktøyet.

Elektroverktøyets støpsel skal passe til stikkontakten. Ikke foreta noe på støpselet. Bruk aldri en adapter sammen med jordete elektroverktøy. Dermed unngår du faren for elektrisk støt. Unngå all kontakt med jordete overflater (rør, radiatorer, komfyrer, kjøleskap o.l.). Faren for elektrisk støt øker hvis en del av kroppen er i kontakt med jordete overflater. Ikke utsett et elektroverktøy for regn eller fuktighet. Faren for elektrisk støt øker hvis det kommer vann inn i elektroverktøyet. Hold kabelen i god stand. Hold aldri verktøyet i kabelen og dra aldri i kabelen for å trekke støpselet ut av stikkontakten. Hold kabelen unna enhver varmekilde, olje, skarpe gjenstander og bevegelige deler. Faren for elektrisk støt øker hvis kabelen er skadet eller floket. Når du arbeider utendørs, må du kun bruke forlengelseskabler som er beregnet på utendørs bruk. Dermed unngår du faren for elektrisk støt.

Vær på vakt, følg godt med det du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Bruk ikke elektroverktøyet hvis du er trett, påvirket av alkohol eller narkotika, eller hvis du tar medisiner. Husk at uforsiktighet i en brøkdel av et sekund er nok til at du kan skade deg selv alvorlig. Bruk et egnet verneutstyr. Beskytt alltid øynene. Alt etter omstendighetene, bruk også støvmaske, sklisikre sko, hjelm eller hørselvern for å beskytte deg mot alvorlige personskader. Unngå utilsiktet start. Se etter at strømbryteren er stilt på "av" før du kopler verktøyet til strømmen. For å unngå fare for ulykke, ha ikke fingeren på av/på bryteren når du flytter verktøyet og kople den ikke til strømnettet hvis strømbryteren står på "på". Ta ut skrunøklene før du starter verktøyet. Hvis en skrunøkkel blir liggende fast på en bevegelig del av verktøyet, kan det forårsake alvorlige personskader. Pass på at du alltid holder balansen. Stå støtt på bena og strekk ikke armen for langt. Hvis du står i en stabil arbeidsstilling, kan du lettere kontrollere verktøyet dersom det skjer noe uventet. Bruk egnede klær. Bruk ikke løstsittende klær og smykker. Hold håret, klærne og hendene unna bevegelige deler. Løstsittende klær, smykker og langt hår kan fanges opp av bevegelige deler. Hvis verktøyet er levert med et støvavsugingssystem, må du påse at det er riktig installert og at det brukes. Du unngår dermed faren for personskader som skyldes inhalering av skadelig støv. BRUK OG VEDLIKEHOLD AV VERKTØY MED LEDNING

Ikke bruk makt på verktøyet. Bruk det verktøyet som egner seg til det arbeidet du skal utføre. Elektroverktøyet er mer effektivt og sikkert hvis det brukes i det turtallet det er konstruert for. Bruk ikke et elektroverktøy hvis du ikke får startet og stoppet det med strømbryteren. Et verktøy som ikke kan slås på og av ordentlig er farlig og må absolutt repareres. Trekk støpselet ut av stikkontakten før du foretar innstillinger, skifter ut tilbehørsdeler eller rydder bort verktøyet. Dermed reduseres faren for at verktøyet starter utilsiktet. Verktøy skal ryddes bort utenfor barns rekkevidde. La ikke personer som ikke kjenner verktøyet eller ikke har lest disse forskriftene bruke verktøyet. Verktøy er farlige når de brukes av uerfarne personer. CST-180M _20 lgs.qxd

SPESIELLE SIKKERHETSFORSKRIFTER Vedlikehold verktøyene dine omhyggelig. Kontroller de bevegelige delenes oppstilling. Sjekk at ingen deler er ødelagt. Kontroller monteringen og alle andre elementer som kan virke inn på verktøyets drift. Hvis enkelte deler er skadet, må du få verktøyet reparert før du tar det i bruk igjen. Mange ulykker skyldes dårlig vedlikehold av verktøyene. Hold verktøyene dine rene og skarpe. Et skjæreverktøy som er rent og godt skjerpet kan ikke så lett låses fast og er lettere å kontrollere. Overhold disse sikkerhetsforskriftene når du bruker verktøyet, tilbehørene, bitsene, osv. og ta hensyn til apparatets særegenheter, til arbeidsområdet og arbeidsoppgaven. For å unngå farlige situasjoner, bruk elektroverktøyet kun til de arbeidsoppgavene som det er konstruert for. Bruk alltid vernebriller med sideskjermer. Vanlige briller har bare støtsikre glass. Det er IKKE sikkerhetsbriller. Du reduserer dermed faren for alvorlige øyenskader. Beskytt lungene dine. Bruk ansiktsskjerm eller støvmaske dersom arbeidet er støvdannende. Du reduserer dermed faren for alvorlige kroppsskader. Beskytt ørene dine. Bruk hørselsvern ved langvarig bruk av verktøyet. Du reduserer dermed faren for alvorlige kroppsskader. TEKNISKE EGENSKAPER Motor Utløser BRUK OG VEDLIKEHOLD AV VERKTØY UTEN LEDNING

Magasinets kapasitet Heftingens hastighet Klamre Klamrenes størrelse - Utvendig bredde - Høyde Sjekk at av/på bryteren står på “av” eller er låst før batteriet settes inn. Innsetting av et batteri i et verktøy som er slått på kan forårsake ulykker. Lad verktøyets batteri kun opp med det ladeapparatet som anbefales av fabrikanten. Et ladeapparat som egner seg til en viss batteritype kan forårsake brann hvis det brukes med en annen batteritype. Det skal bare brukes en bestemt batteritype med et oppladbart verktøy. Bruken av et annet batteri kan forårsake brann. Når batteriet ikke er i bruk, skal det holdes unna metallgjenstander som binders, mynter, nøkler, skruer, spikre og andre små gjenstander som kan kople kontaktene til hverandre og forårsake brannsår eller brann. Kortslutning av batteriets kontakter kan forårsake gnister, brannsår eller brann. Unngå all kontakt med batterivæsken i tilfelle batteriet lekker på grunn av misbruk. Hvis det skulle hende, må det berørte området skylles med rent vann. Hvis du har fått væske i øynene, må du dessuten oppsøke en lege. Væske som kommer ut av batteriet kan forårsake sår eller brannsår. Batteri (ekstrautstyr) Lader (ekstrautstyr) 10,8 mm 6,3 mm - 7,9 mm 9,5 mm - 12,7 mm 13,5 mm - 14 mm

Dybdeinnstillingsknott til heftingen Utløser Hovedhåndtak Sikkerhetsinnretning integrert i spissen Indikator for gjenværende klamre Batteri (ekstrautstyr) Låseinnretninger Trykk på låseinnretningene for å ta ut batteriet Trykk på taggene for å få tilgang til magasinet Klamre Redusere styrken Øke styrken CST-180M _20 lgs.qxd

ADVARSEL Bruk alltid sikkerhetsbriller eller vernebriller med sidebeskyttelse når du bruker verktøy. Hvis denne forskriften ikke overholdes, kan det forårsake utslynging av fremmedlegemer i øynene dine og alvorlige øyenskader.

ADVARSEL Bruk ikke andre deler eller tilbehør enn de som anbefales av fabrikanten til dette verktøyet. Bruken av deler eller tilbehør som ikke anbefales kan medføre fare for alvorlige personskader. INNSTILLING AV HEFTEDYBDEN (Fig. 5) Dybdeinnstillingsknotten gjør det mulig å øke eller redusere styrken som utøves når klammeren festes i arbeidsstykket. BRUKSOMRÅDER

Bruk heftemaskinen til å foreta mindre hefteoppgaver i treverk.

Sett batteriet inn i heftemaskinen ved å stille batteriets ribber over furene på innsiden av verktøyet. Påse at låseinnretningene på batteriets sider smekker godt på plass og at batteriet er riktig installert før du bruker heftemaskinen.

Drei dybdeinnstillingsknotten mot høyre for å øke heftingens styrke. Drei dybdeinnstillingsknotten mot venstre for å redusere heftingens styrke. Gjør et prøveskudd i en rest av materialet der du vil sette inn klamre for å oppnå ønsket resultat. OBS! Jo hardere materialet er, jo større må heftingens styrke være. HEFTING (Fig. 6) FORSIKTIGHETSREGEL Når du setter batteriet inn i heftemaskinen, må du påse at ribbene på batteriet ligger godt i linje med furene på innsiden av apparatet og at låseinnretningene smekker godt på plass. Feil innsetting av batteriet kan skade innvendige komponenter.

Ta batteriet ut av heftemaskinen. Hold heftemaskinen opp ned, trykk på taggene og skyv stangen bakover for å ha adgang til magasinet. Legg klamrene inn i magasinet, med spissene oppover. Lukk deretter igjen magasinet ved å skyve stangen forover. Se etter at taggene sitter godt på plass. Sett batteriet inn i heftemaskinen igjen. Hold godt i heftemaskinens håndtak og plasser magasinet flatt mot overflaten, slik at det dannes en 90° vinkel mellom overflaten og verktøyet. Trykk sikkerhetsinnretningen mot overflaten for å frigjøre verktøyets sikkerhet. Sikkerhetsinnretningen skal trykkes inn for å kunne trykke inn utløseren. OBS! For hver ny klammer som skal festes, må du påse at sikkerhetsinnretningen er trykket inn og trykke på utløseren for å få ut en klammer.

UTTAKING AV EN FASTKLEMT KLAMMER

Finn låseinnretningene som sitter på batteriets sider og trykk på dem for å kunne ta batteriet ut av heftemaskinen. Ta ut batteriet.

ADVARSEL Husk at batteridrevne verktøy alltid er klare til bruk. Det anbefales derfor å sperre strømbryteren når du ikke bruker verktøyet eller når det transporteres.

Ta batteriet ut av heftemaskinen. Hold heftemaskinen opp ned, trykk på taggene og skyv stangen bakover for å ha adgang til magasinet. Ta klamrene som ikke er brukt ut av magasinet. Ta ut den fastklemte klammeren ved hjelp av en spisstang. OBS! Den fastklemte klammeren må tas ut før verktøyet kan brukes igjen. Hvis du forsøker å bruke heftemaskinen når en klammer er fastklemt, kan du skade verktøyets mekanisme. CST-180M _20 lgs.qxd

Norsk ADVARSEL Plastdeler må aldri komme i kontakt med bremsevæske, bensin, petroleumsholdige produkter, penetrerende oljer, osv. Disse kjemiske produktene inneholder stoffer som kan skade, svekke eller ødelegge plasten. VEDLIKEHOLD ADVARSEL Ved bytting av deler skal kun originale reservedeler brukes. Bruken av andre deler kan være farlig eller skade verktøyet. Brukeren kan ikke reparere eller skifte ut andre deler enn de som står i avsnittet ”Beskrivelse”. Alle andre deler skal skiftes ut av et godkjent Ryobi servicesenter. ADVARSEL Bruk alltid vernebriller eller vernebiller med sideskjermer når du bruker et elektroverktøy eller gjør det rent med en luftstråle. Hvis arbeidet er støvdannende, bruk også en ansiktsskjerm eller en maske. MILJØVERNHENSYN Råstoffer bør resirkuleres istedenfor å kastes. Av hensyn til miljøet, bør du sortere avfall og legge det utbrukte verktøyet, tilbehørene og emballasjene i specielle avfallsbeholdere eller bringe dem til gjenvinningsstasjoner. ADVARSEL For å unngå alvorlige personskader, skal du alltid ta ut batteriet når du rengjør eller vedlikeholder verktøyet. ALLMENT VEDLIKEHOLD Bruk ikke løsningsmidler til å rengjøre plastdeler. De fleste plastmaterialene kan skades av vanlige løsningsmidler som fås i handelen. Bruk en ren klut til å fjerne smuss, støv, olje, fett, osv.
