NAVODILA ZA UPORABO CST-180M RYOBI

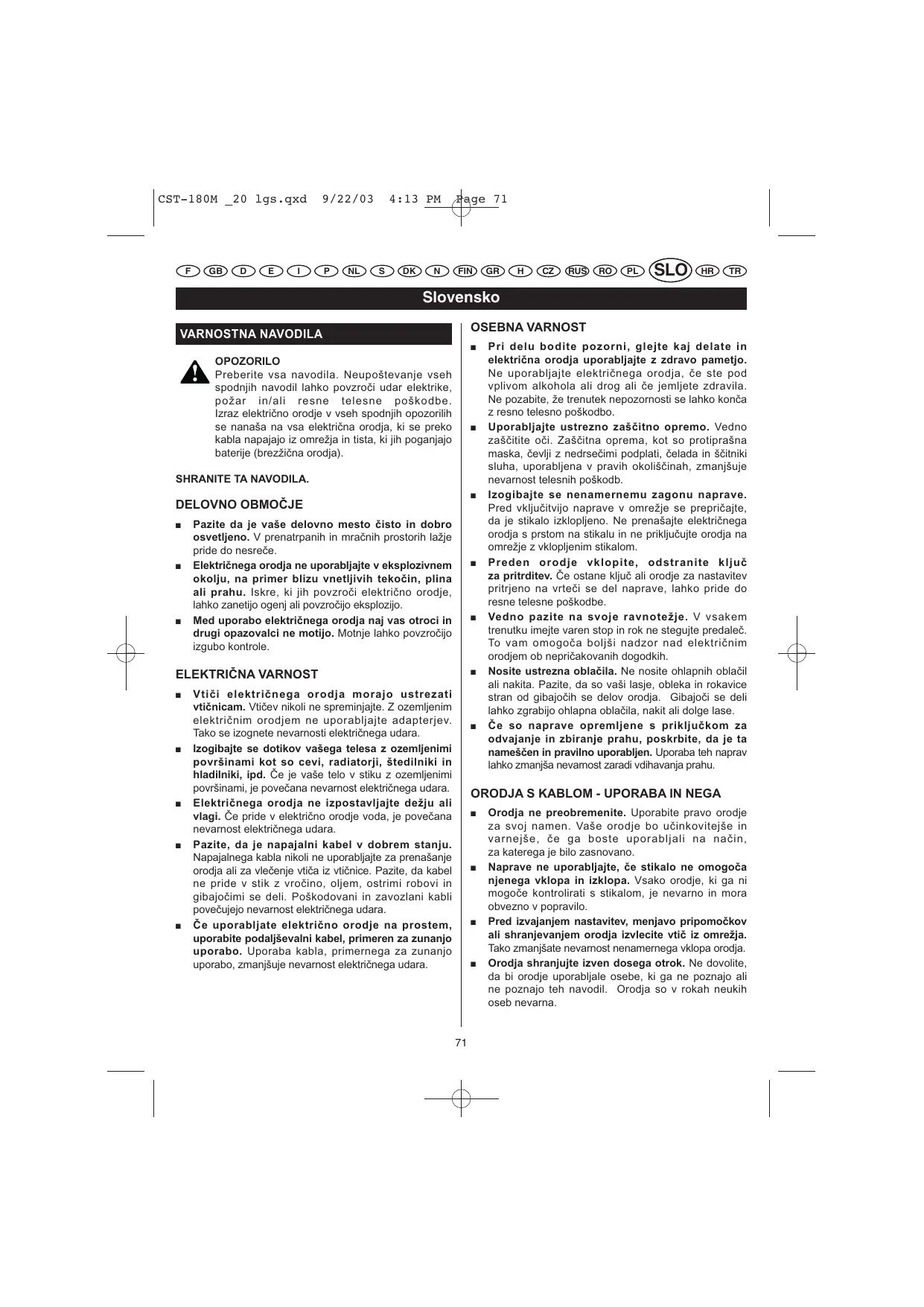

OPOZORILO Preberite vsa navodila. Neupoštevanje vseh spodnjih navodil lahko povzroči udar elektrike, požar in/ali resne telesne poškodbe. Izraz električno orodje v vseh spodnjih opozorilih se nanaša na vsa električna orodja, ki se preko kabla napajajo iz omrežja in tista, ki jih poganjajo baterije (brezžična orodja).

Pazite da je vaše delovno mesto čisto in dobro osvetljeno. V prenatrpanih in mračnih prostorih lažje pride do nesreče. Električnega orodja ne uporabljajte v eksplozivnem okolju, na primer blizu vnetljivih tekočin, plina ali prahu. Iskre, ki jih povzroči električno orodje, lahko zanetijo ogenj ali povzročijo eksplozijo. Med uporabo električnega orodja naj vas otroci in drugi opazovalci ne motijo. Motnje lahko povzročijo izgubo kontrole.

Vtiči električnega orodja morajo ustrezati vtičnicam. Vtičev nikoli ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev. Tako se izognete nevarnosti električnega udara. Izogibajte se dotikov vašega telesa z ozemljenimi površinami kot so cevi, radiatorji, štedilniki in hladilniki, ipd. Če je vaše telo v stiku z ozemljenimi površinami, je povečana nevarnost električnega udara. Električnega orodja ne izpostavljajte dežju ali vlagi. Če pride v električno orodje voda, je povečana nevarnost električnega udara. Pazite, da je napajalni kabel v dobrem stanju. Napajalnega kabla nikoli ne uporabljajte za prenašanje orodja ali za vlečenje vtiča iz vtičnice. Pazite, da kabel ne pride v stik z vročino, oljem, ostrimi robovi in gibajočimi se deli. Poškodovani in zavozlani kabli povečujejo nevarnost električnega udara. Če uporabljate električno orodje na prostem, uporabite podaljševalni kabel, primeren za zunanjo uporabo. Uporaba kabla, primernega za zunanjo uporabo, zmanjšuje nevarnost električnega udara.

Pri delu bodite pozorni, glejte kaj delate in električna orodja uporabljajte z zdravo pametjo. Ne uporabljajte električnega orodja, če ste pod vplivom alkohola ali drog ali če jemljete zdravila. Ne pozabite, že trenutek nepozornosti se lahko konča z resno telesno poškodbo. Uporabljajte ustrezno zaščitno opremo. Vedno zaščitite oči. Zaščitna oprema, kot so protiprašna maska, čevlji z nedrsečimi podplati, čelada in ščitniki sluha, uporabljena v pravih okoliščinah, zmanjšuje nevarnost telesnih poškodb. Izogibajte se nenamernemu zagonu naprave. Pred vključitvijo naprave v omrežje se prepričajte, da je stikalo izklopljeno. Ne prenašajte električnega orodja s prstom na stikalu in ne priključujte orodja na omrežje z vklopljenim stikalom. Preden orodje vklopite, odstranite ključ za pritrditev. Če ostane ključ ali orodje za nastavitev pritrjeno na vrteči se del naprave, lahko pride do resne telesne poškodbe. Vedno pazite na svoje ravnotežje. V vsakem trenutku imejte varen stop in rok ne stegujte predaleč. To vam omogoča boljši nadzor nad električnim orodjem ob nepričakovanih dogodkih. Nosite ustrezna oblačila. Ne nosite ohlapnih oblačil ali nakita. Pazite, da so vaši lasje, obleka in rokavice stran od gibajočih se delov orodja. Gibajoči se deli lahko zgrabijo ohlapna oblačila, nakit ali dolge lase. Če so naprave opremljene s priključkom za odvajanje in zbiranje prahu, poskrbite, da je ta nameščen in pravilno uporabljen. Uporaba teh naprav lahko zmanjša nevarnost zaradi vdihavanja prahu. ORODJA S KABLOM - UPORABA IN NEGA

Orodja ne preobremenite. Uporabite pravo orodje za svoj namen. Vaše orodje bo učinkovitejše in varnejše, če ga boste uporabljali na način, za katerega je bilo zasnovano. Naprave ne uporabljajte, če stikalo ne omogoča njenega vklopa in izklopa. Vsako orodje, ki ga ni mogoče kontrolirati s stikalom, je nevarno in mora obvezno v popravilo. Pred izvajanjem nastavitev, menjavo pripomočkov ali shranjevanjem orodja izvlecite vtič iz omrežja. Tako zmanjšate nevarnost nenamernega vklopa orodja. Orodja shranjujte izven dosega otrok. Ne dovolite, da bi orodje uporabljale osebe, ki ga ne poznajo ali ne poznajo teh navodil. Orodja so v rokah neukih oseb nevarna. CST-180M _20 lgs.qxd

Svoja orodja skrbno vzdržujte. Preverite poravnavo pomičnih delov. Preverite, da noben del ni poškodovan. Preverite sestavo in vse druge elemente, ki bi lahko vplivali na delovanje orodja. Če so sestavni deli poškodovani, jih pred uporabo orodja popravite. Veliko nesreč povzročijo prav slabo vzdrževana orodja. Rezila naj bodo ostra in čista. Pravilno vzdrževana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje kontrolirati. Orodja, dodatni pribor, orodne vložke ipd. uporabljajte s skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga je treba opraviti. Uporaba električnega orodja za opravila, za katera orodje ni namenjeno, je lahko nevarna. Vedno nosite zaščitna očala s stranskimi ščitniki. Leče pri navadnih očalih so odporne samo na udarce. NISO pa zaščitna očala. Če boste ravnali tako, boste zmanjšali možnost poškodb oči. Zaščitite svoja pljuča. Če se pri delu dviguje prah, nosite zaščito za obraz oziroma protiprašno masko. Če boste ravnali tako, boste zmanjšali možnost resnih telesnih poškodb. Zaščitite svoj sluh. Med daljšim delom nosite glušnike. Če boste ravnali tako, boste zmanjšali možnost resnih telesnih poškodb.

Motor Stikalo Pred vstavljanjem baterije se prepričajte, da je stikalo izklopljeno. Vstavljanje baterije v električno orodje z vklopljenim stikalom kliče nesrečo. Baterije polnite samo s polnilcem, ki ga predpisuje proizvajalec. Polnilec, ki je primeren za eno vrsto baterij, lahko povzroči požar, če ga uporabljamo za drugo vrsto. Brezžična električna orodja uporabljajte samo s točno določenimi baterijami. Uporaba drugačnih baterij lahko povzroči poškodbe in požar. Ko baterija ni v uporabi, jo varno shranite, tako da ni v stiku s kovinskimi predmeti, kot so sponke, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki bi lahko sklenili oba pola baterije. Kratek stik lahko povzroči opekline ali požar. Kratek stik obeh polov baterije lahko povzroči iskrenje, opekline ali požar. Ob grobem ravnanju lahko iz baterije brizgne tekočina. Izogibajte se vsakemu stiku z njo. Če se to le zgodi, izperite prizadeto področje s čisto vodo. Če pride tekočina v stik z očmi, pojdite po izpiranju k zdravniku. Tekočina iz baterije lahko povzroči draženje kože ali opekline. Zmogljivost magazina Hitrost brez obremenitve Sponke Velikost sponk - Širina krone - Dolžina Baterija (ni priložena) Polnilec (ni priložen) 10,8 mm 6,3 mm, 7,9 mm, 9,5 mm, 12,7 mm, 13,5 mm, 14 mm

18 V Sprožilec enojnega delovanja 84 sponk 40 obr./min Tip 50 Popravila naj izvaja samo usposobljen serviser z originalnimi rezervnimi deli. To bo ohranjalo varno delovanje vašega električnega orodja.

Gumb za nastavitev globine Sprožilec stikala Ročaj Pedal za aktiviranje Okence za nadzor nad količino sponk Baterija (ni priložena) Zapahi Potisnite navzdol zapahe za sprostitev baterije Stisnite zapahe za odpiranje ležišča Sponke Zmanjšanje sile Povečanje sile CST-180M _20 lgs.qxd

OPOZORILO Pri delu z orodjem vedno uporabljajte varovalne naočnike ali varnostna očala s stranskimi ščitniki. Če tega ne storite, vam lahko v oko prileti predmet in povzroči resno poškodbo.

GLOBINA SPENJANJA (Sl. 5) Z gumbom za nastavitev globine povečamo ali zmanjšamo silo zabijanja sponke v obdelovanec. OPOZORILO Ne uporabljajte sestavnih delov ali pribora, ki ga ne priporoča proizvajalec tega orodja. Uporaba nepriporočenih sestavnih delov ali pribora lahko povzroči resne telesne poškodbe.

UPORABA Spenjač lahko uporabljate za naslednja opravila: Lahka dela spenjanja v les

POZOR Ko vstavljate baterijo v spenjač, se prepričajte, da je dvignjeno vodilo na bateriji poravnano z dnom spenjača in da se pravilno zaskoči v končni položaj. Če baterijo vstavite narobe, lahko poškodujete notranje sestavne dele.

Baterijo izvlecite iz spenjača. Orodje držite od zgoraj navzdol; stisnite zapah in s potiskanjem odprite ležišče. Neuporabljene sponke odstranite iz magazina. S koničastimi kleščami izvlecite zataknjeno sponko. Opomba: Pred nadaljnjo uporabo spenjača morate izvleči zataknjeno sponko. Če poskušate uporabljati spenjač z zataknjeno sponko, lahko pride do poškodbe mehanizma. VZDRŽEVANJE OPOZORILO Za vzdrževanje lahko uporabljate samo originalne rezervne dele. Uporaba kakršnegakoli drugega dela je lahko nevarna ali lahko poškoduje vaše orodje. POLNJENJE SPENJAČA S SPONKAMI (Sl. 3-4)

Trdno držite za ročaj, tako da magazin leži plosko na obdelovancu pod kotom 90°. Pedal za aktiviranje spenjača pritisnite navzdol na obdelovanec. Pedal za aktiviranje mora biti spuščen, še preden pritisnete na sprožilo. Opomba: Spenjač bo zabil novo sponko ob vsakem pritisku na sprožilo, vse dokler je pedal za aktiviranje potisnjen navzdol.

Sponke namestite v utor, tako da kraki gledajo navzgor in zaprite ležišče. Prepričajte se, da je zapah v blokiranem položaju. Ponovno namestite baterijo v spenjač. Baterijo izvlecite iz spenjača. Spenjač držite od zgoraj navzdol; stisnite zapah in potisnite, da se odpre ležišče.

Slovensko OPOZORILO Pazite, da zavorne tekočine, benzin, izdelki na petrolejski osnovi, olja za penetriranje, ipd. nikoli ne pridejo v stik s plastičnimi deli. Te kemikalije lahko poškodujejo, oslabijo ali uničijo plastiko. VZDRŽEVANJE OPOZORILO Ko uporabljate električno orodje ali ko ga čistite s pomočjo zračnega curka, vedno nosite varnostna očala ali zaščitna očala, opremljena s stranskimi zasloni. Če pri delu nastaja prah, nosite tudi ščitnik za obraz ali masko. Deli, ki jih lahko uporabnik popravlja ali zamenjuje sam, so posebej navedeni na “Seznamu” delov. Vse druge dele sme zamenjati samo pooblaščeni servisni center. OPOZORILO Pred čiščenjem ali vzdrževanjem vedno odstranite baterijo iz orodja. Tako se izognete morebitnim resnim poškodbam

Pri čiščenju plastičnih delov se izogibajte uporabi topil. Večina plastik je občutljiva na različna komercialna topila in jih lahko z njihovo uporabo poškodujete. Umazanijo, prah, olje, mast ipd. očistite s čisto krpo.
