MODE D'EMPLOI CST-180M RYOBI

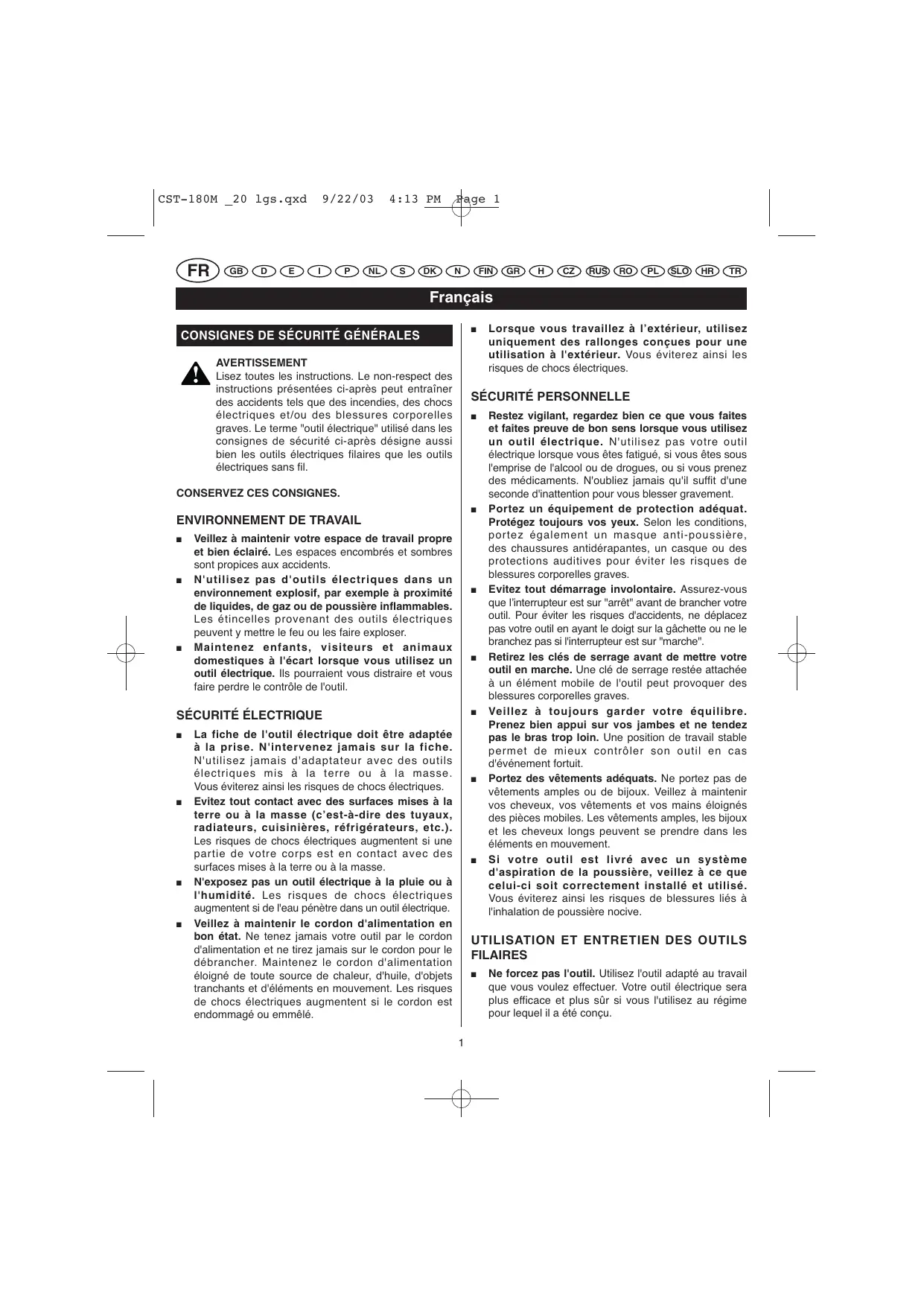

Il est indispensable que vous lisiez les instructions contenues dans ce manuel avant le montage et la mise en service de l’appareil. Important! CONSIGNES DE SÉCURITÉ GÉNÉRALES AVERTISSEMENT Lisez toutes les instructions. Le non-respect des instructions présentées ci-après peut entraîner des accidents tels que des incendies, des chocs électriques et/ou des blessures corporelles graves. Le terme "outil électrique" utilisé dans les consignes de sécurité ci-après désigne aussi bien les outils électriques filaires que les outils électriques sans fil.

SÉCURITÉ PERSONNELLE

Veillez à maintenir votre espace de travail propre et bien éclairé. Les espaces encombrés et sombres sont propices aux accidents. N'utilisez pas d'outils électriques dans un environnement explosif, par exemple à proximité de liquides, de gaz ou de poussière inflammables. Les étincelles provenant des outils électriques peuvent y mettre le feu ou les faire exploser. Maintenez enfants, visiteurs et animaux domestiques à l'écart lorsque vous utilisez un outil électrique. Ils pourraient vous distraire et vous faire perdre le contrôle de l'outil.

SÉCURITÉ ÉLECTRIQUE

Lorsque vous travaillez à l’extérieur, utilisez uniquement des rallonges conçues pour une utilisation à l'extérieur. Vous éviterez ainsi les risques de chocs électriques. La fiche de l'outil électrique doit être adaptée à la prise. N'intervenez jamais sur la fiche. N'utilisez jamais d'adaptateur avec des outils électriques mis à la terre ou à la masse. Vous éviterez ainsi les risques de chocs électriques. Evitez tout contact avec des surfaces mises à la terre ou à la masse (c’est-à-dire des tuyaux, radiateurs, cuisinières, réfrigérateurs, etc.). Les risques de chocs électriques augmentent si une partie de votre corps est en contact avec des surfaces mises à la terre ou à la masse. N'exposez pas un outil électrique à la pluie ou à l'humidité. Les risques de chocs électriques augmentent si de l'eau pénètre dans un outil électrique. Veillez à maintenir le cordon d'alimentation en bon état. Ne tenez jamais votre outil par le cordon d'alimentation et ne tirez jamais sur le cordon pour le débrancher. Maintenez le cordon d'alimentation éloigné de toute source de chaleur, d'huile, d'objets tranchants et d'éléments en mouvement. Les risques de chocs électriques augmentent si le cordon est endommagé ou emmêlé.

Restez vigilant, regardez bien ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas votre outil électrique lorsque vous êtes fatigué, si vous êtes sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'oubliez jamais qu'il suffit d'une seconde d'inattention pour vous blesser gravement. Portez un équipement de protection adéquat. Protégez toujours vos yeux. Selon les conditions, portez également un masque anti-poussière, des chaussures antidérapantes, un casque ou des protections auditives pour éviter les risques de blessures corporelles graves. Evitez tout démarrage involontaire. Assurez-vous que l’interrupteur est sur "arrêt" avant de brancher votre outil. Pour éviter les risques d'accidents, ne déplacez pas votre outil en ayant le doigt sur la gâchette ou ne le branchez pas si l'interrupteur est sur "marche". Retirez les clés de serrage avant de mettre votre outil en marche. Une clé de serrage restée attachée à un élément mobile de l'outil peut provoquer des blessures corporelles graves. Veillez à toujours garder votre équilibre. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Une position de travail stable permet de mieux contrôler son outil en cas d'événement fortuit. Portez des vêtements adéquats. Ne portez pas de vêtements amples ou de bijoux. Veillez à maintenir vos cheveux, vos vêtements et vos mains éloignés des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent se prendre dans les éléments en mouvement. Si votre outil est livré avec un système d'aspiration de la poussière, veillez à ce que celui-ci soit correctement installé et utilisé. Vous éviterez ainsi les risques de blessures liés à l'inhalation de poussière nocive.

UTILISATION ET ENTRETIEN DES OUTILS

Ne forcez pas l'outil. Utilisez l'outil adapté au travail que vous voulez effectuer. Votre outil électrique sera plus efficace et plus sûr si vous l'utilisez au régime pour lequel il a été conçu. CST-180M _20 lgs.qxd

N’utilisez pas un outil électrique si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter. Un outil qui ne peut pas être allumé et éteint correctement est dangereux et doit impérativement être réparé. Débranchez votre outil avant de procéder à des réglages, de changer des accessoires ou de le ranger. Vous réduirez ainsi les risques de démarrage involontaire de l'outil. Les outils doivent être rangés hors de portée des enfants. Ne laissez pas des personnes ne connaissant pas l'outil ou n'ayant pas pris connaissance des présentes consignes de sécurité utiliser l'outil. Les outils sont dangereux entre les mains de personnes inexpérimentées. Entretenez vos outils avec soin. Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Si des pièces sont endommagées, faites réparer votre outil avant de l'utiliser. De nombreux accidents sont dus au mauvais entretien des outils. Veillez à maintenir vos outils propres et aiguisés. Un outil de coupe bien aiguisé et propre risquera moins de bloquer et vous pourrez mieux en garder le contrôle. Respectez les présentes consignes de sécurité lorsque vous utilisez votre outil, les accessoires, les embouts, etc. en tenant compte des spécificités de votre appareil, de votre espace de travail et du travail à effectuer. Pour éviter les situations dangereuses, n'utilisez votre outil électrique que pour les travaux pour lesquels il a été conçu.

Les réparations doivent être effectuées par un technicien qualifié et avec des pièces de rechange d'origine uniquement. Vous pourrez ainsi utiliser votre outil électrique en toute sécurité.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

Portez toujours des lunettes de sécurité munies d'écrans latéraux. Les lunettes de vue ordinaires ne sont munies que de verres antichoc. Ce ne sont PAS des lunettes de sécurité. Vous réduirez ainsi les risques de lésions oculaires graves. Protégez vos poumons. Portez un écran facial ou un masque anti-poussière si le travail génère de la poussière. Vous réduirez ainsi les risques de blessures graves. Protégez vos oreilles. Utilisez des protections auditives en cas d'utilisation prolongée de l'outil. Vous réduirez ainsi les risques de blessures graves. Lorsque la batterie n'est pas utilisée, maintenezla éloignée des objets métalliques tels que des trombones, pièces de monnaie, clés, vis, clous ou tout autre objet susceptible de connecter les contacts entre eux, ce qui peut provoquer des brûlures ou des incendies. Le court-circuitage des contacts de la batterie peut provoquer des étincelles, des brûlures, ou des incendies. Évitez tout contact avec le liquide de batterie en cas de fuite de la batterie due à une utilisation abusive. Si cela se produit, rincez la zone touchée à l'eau claire. Si vos yeux sont atteints, consultez également un médecin. Le liquide projeté d'une batterie peut provoquer des irritations ou des brûlures. Assurez-vous que la gâchette est en position "arrêt" ou verrouillée avant d'insérer la batterie. L'insertion d'une batterie dans un outil allumé peut provoquer des accidents. Ne rechargez la batterie de votre outil qu'avec le chargeur indiqué par le fabricant. Un chargeur adapté à un certain type de batterie peut déclencher un incendie s'il est utilisé avec un autre type de batterie. Seul un type de batterie spécifique doit être utilisé avec un outil sans fil. L'utilisation de toute autre batterie peut provoquer un incendie.

CARACTÉRISTIQUES TECHNIQUES

Moteur Gâchette Capacité du magasin Vitesse d'agrafage Agrafes Taille des agrafes - Largeur externe - Hauteur

18 V Gâchette à action unique (agrafe par agrafe) 84 agrafes 40 coups / minute Type 50 10,8 mm 6,3 mm - 7,9 mm 9,5 mm - 12,7 mm 13,5 mm - 14 mm CST-180M _20 lgs.qxd

MISE EN GARDE

Lorsque vous insérez la batterie dans votre agrafeuse, assurez-vous que les nervures de la batterie s'alignent correctement avec les rainures situées à l'intérieur de l'appareil et que les dispositifs de verrouillage s'enclenchent bien. Une mauvaise insertion de la batterie pourrait endommager les composants internes.

CARACTÉRISTIQUES TECHNIQUES

Batterie (non fournie) Chargeur (non fourni) DESCRIPTION

Molette de réglage de la profondeur d'agrafage Gâchette Poignée principale Dispositif de sécurité intégré au bec Indicateur de chargement des agrafes Batterie (non fournie) Dispositifs de verrouillage Appuyez sur les dispositifs de verrouillage pour détacher la batterie

9. Appuyez sur les taquets pour avoir accès au

10. Agrafes

11. Réduire la force

12. Augmenter la force

AVERTISSEMENT N'oubliez pas que les outils sans fil sont toujours prêts à fonctionner. Il est donc fortement recommandé de verrouiller l'interrupteur lorsque vous n'utilisez pas votre outil ou lorsque vous le transportez. UTILISATION AVERTISSEMENT Portez toujours des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux lorsque vous utilisez des outils. Le non-respect de cette consigne peut entraîner la projection de corps étrangers dans vos yeux et provoquer des lésions oculaires graves.

AVERTISSEMENT N'utilisez pas de pièces ou accessoires autres que ceux recommandés par le fabricant pour cet outil. L'utilisation de pièces ou accessoires non recommandés peut entraîner des risques de blessures graves.

La molette de réglage de la profondeur permet d'augmenter ou de réduire la force avec laquelle une agrafe sera fixée dans la pièce à usiner. Utilisez votre agrafeuse pour effectuer des petits travaux d'agrafage dans le bois.

Retirez la batterie de l'agrafeuse. Tenez votre agrafeuse à l'envers, appuyez sur les taquets et faites coulisser la tige vers l'arrière afin d'avoir accès au magasin. Placez les agrafes dans le magasin, les pointes vers le haut. Refermez ensuite le magasin en faisant coulisser la tige vers l'avant. Assurez-vous que les taquets sont bien en place. Insérez à nouveau la batterie dans l'agrafeuse. Repérez les dispositifs de verrouillage situés sur les côtés de la batterie et appuyez dessus afin de pouvoir détacher la batterie de l'agrafeuse. Retirez la batterie.

Insérez la batterie dans l'agrafeuse, en alignant les nervures de la batterie avec les rainures se trouvant à l'intérieur de l'outil. Assurez-vous que les dispositifs de verrouillage situés sur les côtés de la batterie s'insèrent correctement et que la batterie est bien fixée avant d'utiliser votre agrafeuse.

Faites tourner la molette de réglage de la profondeur vers la droite pour augmenter la force d'agrafage. Faites tourner la molette de réglage de la profondeur vers la gauche pour réduire la force d'agrafage. Faites un essai en utilisant une chute du matériau dans lequel vous voulez agrafer afin d'obtenir le résultat souhaité. Remarque : plus le matériau est dur, plus la force d'agrafage doit être élevée. CST-180M _20 lgs.qxd

ENTRETIEN GÉNÉRAL

UTILISATION N'utilisez pas de solvants pour nettoyer les pièces en plastique. La plupart des plastiques risquent d’être endommagés par les solvants disponibles dans le commerce. Utilisez un chiffon propre pour nettoyer les impuretés, la poussière, l'huile, la graisse, etc. Tenez fermement la poignée de votre agrafeuse et placez le magasin à plat contre la surface, de façon à former un angle de 90° entre la surface et l'outil. Appuyez le dispositif de sécurité contre la surface pour désengager la sécurité de l'outil. Le dispositif de sécurité doit être enfoncé pour pouvoir appuyer sur la gâchette. Remarque : pour chaque nouvelle agrafe à fixer, veillez à ce que le dispositif de sécurité soit enfoncé et appuyez sur la gâchette pour faire sortir une agrafe. AVERTISSEMENT Les éléments en plastique ne doivent jamais entrer en contact avec du liquide de frein, de l'essence, des produits à base de pétrole, des huiles pénétrantes, etc. Ces produits chimiques contiennent des substances qui peuvent endommager, fragiliser ou détruire le plastique. Seules les pièces énumérées dans la section "Description" peuvent être réparées ou remplacées par l'utilisateur. Toutes les autres pièces doivent être remplacées par un Centre Service Agréé. Retirez la batterie de l'agrafeuse. Tenez votre agrafeuse à l'envers, appuyez sur les taquets et faites coulisser la tige vers l'arrière afin d'avoir accès au magasin. Retirez du magasin les agrafes qui n'ont pas été utilisées. Retirez l'agrafe coincée à l'aide d'une pince à bec effilé. Remarque : il est impératif de retirer l'agrafe coincée avant d'utiliser de nouveau votre outil. Si vous essayez d'utiliser votre agrafeuse alors qu'une agrafe est coincée, vous risquez d'endommager le mécanisme de votre outil.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières premières au lieu de les jeter. Pour le respect de l’environnement, triez vos déchets et déposez l’outil usagé, les accessoires et l’emballage dans des conteneurs spéciaux ou auprès d’organismes chargés de leur recyclage. ENTRETIEN AVERTISSEMENT Seules des pièces de rechange d'origine doivent être utilisées en cas de remplacement. L'utilisation de toute autre pièce peut présenter un danger ou endommager votre outil. AVERTISSEMENT Portez toujours des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux lorsque vous utilisez un outil électrique ou lorsque vous le nettoyez au moyen d'un jet d'air. Si le travail génère de la poussière, portez également un écran facial ou un masque. AVERTISSEMENT Pour éviter les blessures graves, retirez toujours la batterie de l'outil pour le nettoyer ou réaliser toute opération d'entretien.

CST-180M _20 lgs.qxd

àëèéãúáéÇÄçàÖ à éÅëãìÜàÇÄçàÖ ùãÖäíêàóÖëäéÉé àçëíêìåÖçíÄ

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date faisant foi sur l'original de la facture établie par le revendeur à l'utilisateur final. Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc. En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

WARRANTY - STATEMENT

DÉCLARATION DE CONFORMITÉ

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN60745-1; EN50366; EN6100-3-2; EN61000-3-3; EN55014-2 FIN

Ryobi Technologies S.A.S

LE GRAND ROISSY

Z.A. du Gué - 35 rue de Guivry

77990 LE MESNIL AMELOT

Michel Violleau Président/Directeur Général Signature:
