HASZNÁLATI ÚTMUTATÓ CST-180M RYOBI

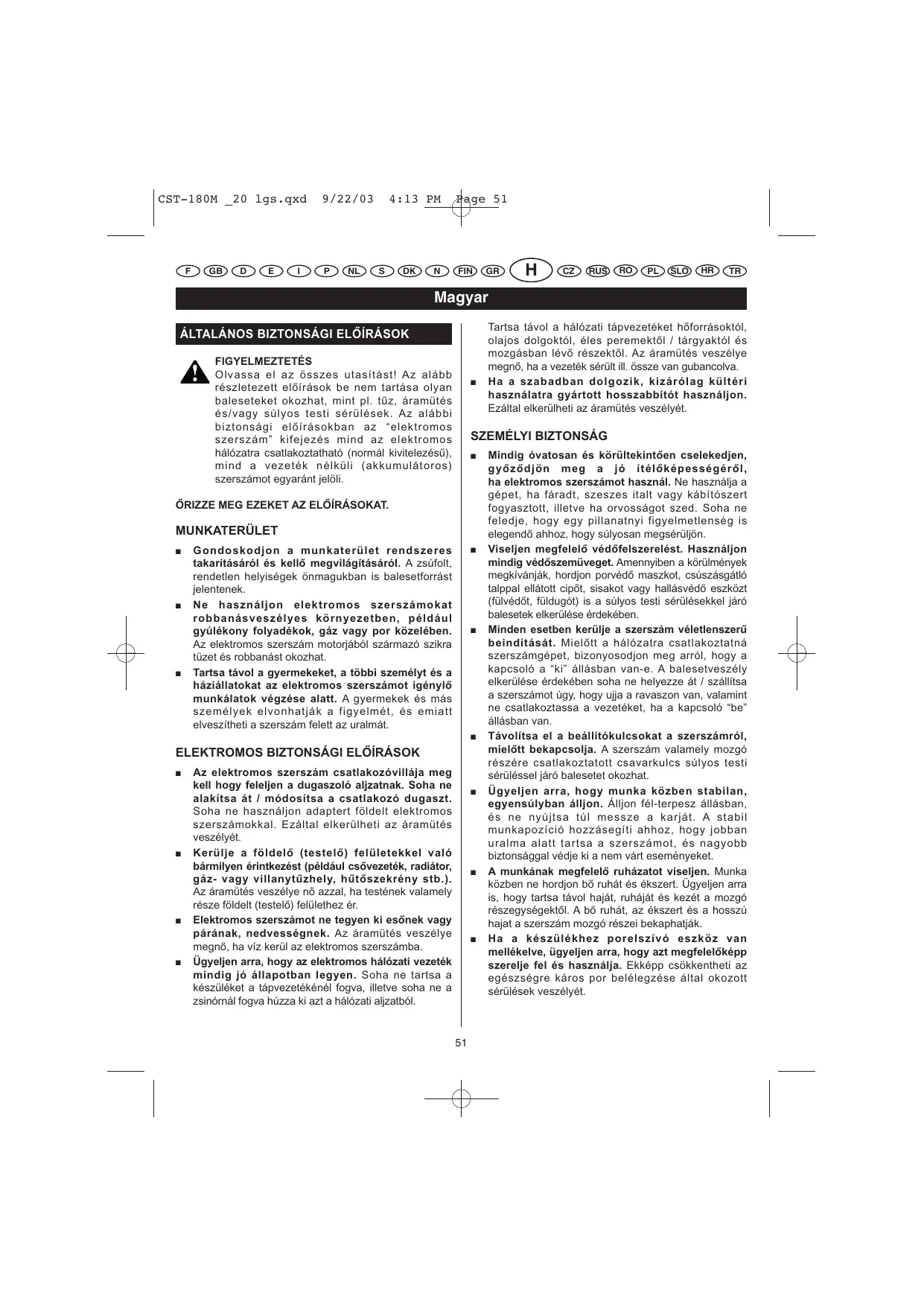

Magyar ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK FIGYELMEZTETÉS Olvassa el az összes utasítást! Az alább részletezett előírások be nem tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések. Az alábbi biztonsági előírásokban az “elektromos szerszám” kifejezés mind az elektromos hálózatra csatlakoztatható (normál kivitelezésű), mind a vezeték nélküli (akkumulátoros) szerszámot egyaránt jelöli.

Gondoskodjon a munkaterület rendszeres takarításáról és kellő megvilágításáról. A zsúfolt, rendetlen helyiségek önmagukban is balesetforrást jelentenek. Ne használjon elektromos szerszámokat robbanásveszélyes környezetben, például gyúlékony folyadékok, gáz vagy por közelében. Az elektromos szerszám motorjából származó szikra tüzet és robbanást okozhat. Tartsa távol a gyermekeket, a többi személyt és a háziállatokat az elektromos szerszámot igénylő munkálatok végzése alatt. A gyermekek és más személyek elvonhatják a figyelmét, és emiatt elveszítheti a szerszám felett az uralmát.

Tartsa távol a hálózati tápvezetéket hőforrásoktól, olajos dolgoktól, éles peremektől / tárgyaktól és mozgásban lévő részektől. Az áramütés veszélye megnő, ha a vezeték sérült ill. össze van gubancolva. Ha a szabadban dolgozik, kizárólag kültéri használatra gyártott hosszabbítót használjon. Ezáltal elkerülheti az áramütés veszélyét. Az elektromos szerszám csatlakozóvillája meg kell hogy feleljen a dugaszoló aljzatnak. Soha ne alakítsa át / módosítsa a csatlakozó dugaszt. Soha ne használjon adaptert földelt elektromos szerszámokkal. Ezáltal elkerülheti az áramütés veszélyét. Kerülje a földelő (testelő) felületekkel való bármilyen érintkezést (például csővezeték, radiátor, gáz- vagy villanytűzhely, hűtőszekrény stb.). Az áramütés veszélye nő azzal, ha testének valamely része földelt (testelő) felülethez ér. Elektromos szerszámot ne tegyen ki esőnek vagy párának, nedvességnek. Az áramütés veszélye megnő, ha víz kerül az elektromos szerszámba. Ügyeljen arra, hogy az elektromos hálózati vezeték mindig jó állapotban legyen. Soha ne tartsa a készüléket a tápvezetékénél fogva, illetve soha ne a zsinórnál fogva húzza ki azt a hálózati aljzatból.

Mindig óvatosan és körültekintően cselekedjen, győződjön meg a jó ítélőképességéről, ha elektromos szerszámot használ. Ne használja a gépet, ha fáradt, szeszes italt vagy kábítószert fogyasztott, illetve ha orvosságot szed. Soha ne feledje, hogy egy pillanatnyi figyelmetlenség is elegendő ahhoz, hogy súlyosan megsérüljön. Viseljen megfelelő védőfelszerelést. Használjon mindig védőszemüveget. Amennyiben a körülmények megkívánják, hordjon porvédő maszkot, csúszásgátló talppal ellátott cipőt, sisakot vagy hallásvédő eszközt (fülvédőt, füldugót) is a súlyos testi sérülésekkel járó balesetek elkerülése érdekében. Minden esetben kerülje a szerszám véletlenszerű beindítását. Mielőtt a hálózatra csatlakoztatná szerszámgépet, bizonyosodjon meg arról, hogy a kapcsoló a “ki” állásban van-e. A balesetveszély elkerülése érdekében soha ne helyezze át / szállítsa a szerszámot úgy, hogy ujja a ravaszon van, valamint ne csatlakoztassa a vezetéket, ha a kapcsoló “be” állásban van. Távolítsa el a beállítókulcsokat a szerszámról, mielőtt bekapcsolja. A szerszám valamely mozgó részére csatlakoztatott csavarkulcs súlyos testi sérüléssel járó balesetet okozhat. Ügyeljen arra, hogy munka közben stabilan, egyensúlyban álljon. Álljon fél-terpesz állásban, és ne nyújtsa túl messze a karját. A stabil munkapozíció hozzásegíti ahhoz, hogy jobban uralma alatt tartsa a szerszámot, és nagyobb biztonsággal védje ki a nem várt eseményeket. A munkának megfelelő ruházatot viseljen. Munka közben ne hordjon bő ruhát és ékszert. Ügyeljen arra is, hogy tartsa távol haját, ruháját és kezét a mozgó részegységektől. A bő ruhát, az ékszert és a hosszú hajat a szerszám mozgó részei bekaphatják. Ha a készülékhez porelszívó eszköz van mellékelve, ügyeljen arra, hogy azt megfelelőképp szerelje fel és használja. Ekképp csökkentheti az egészségre káros por belélegzése által okozott sérülések veszélyét. CST-180M _20 lgs.qxd

Magyar A VEZETÉK NÉLKÜLI, AKKUMULÁTOROS SZERSZÁMOK HASZNÁLATA KARBANTARTÁSA ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK A VEZETÉKES SZERSZÁMOK HASZNÁLATA

Ne erőltesse a szerszámot. Mindig az elvégzendő munkának megfelelő eszközt használja. A szerszám hatékonysága, valamint az igénybevétel biztonsága nagyobb, ha rendeltetésének és teljesítményének megfelelően használja azt. Ne használja az elektromos szerszámot, ha a be - ki kapcsológomb nem teszi lehetővé a készülék bekapcsolását illetve leállítását. Egy olyan szerszám, amelyet nem lehet megfelelőképp be- és kikapcsolni, az veszélyes, és feltétlenül meg kell javíttatni. Szüntesse meg a szerszám elektromos csatlakoztatását, mielőtt bármilyen beállításhoz, tartozékcseréhez vagy a szerszám elrakásához kezdene. Ezáltal jelentősen csökkenti a szerszám véletlenszerű beindításának veszélyét. A szerszámokat gyermekek számára nem elérhető helyen kell tárolni. Ne hagyja, hogy olyan személyek használják a szerszámot, akik nem ismerik a működését, vagy nincsenek tudomással jelen biztonsági előírásokról. Tapasztalatlan kezek között a szerszámok veszélyesek lehetnek. Gondoskodjon a szerszám kellő karbantartásáról. Ellenőrizze a mozgó alkatrészek beállítását. Ellenőrizze, hogy egyetlen alkatelem sem tört el. Ellenőrizze az összes alkatrész felszerelését / illeszkedését, és minden egyéb körülményt, ami befolyásolhatja szerszám működését. Ha meghibásodást észlel, javíttassa meg a szerszámot, mielőtt újra használatba veszi. Számos balesetnek a nem megfelelő karbantartás az oka. Tartsa a szerszámokat tisztán és élesen. Ha a vágószerszám éle jól meg van élesítve és tiszta, akkor kevésbé hajlamos arra, hogy beszoruljon / megakadjon, így jobban megtarthatja uralmát a szerszám felett. Tartsa be a jelen biztonsági előírásokat a szerszám, a tartozékok, a szerszámfejek stb. használata során a kéziszerszám, a munkaterület és az elvégzendő munkafolyamat sajátosságainak figyelembevételével. A veszélyes helyzetek elkerülése érdekében az elektromos szerszámot kizárólag olyan munkálatokra használja, amelyre tervezték / fejlesztették.

Az akkumulátor behelyezése előtt bizonyosodjon meg arról, hogy a ravasz “ki” állásban, ill. reteszelve van-e. Balesetet okozhat, ha egy akkumulátort bekapcsolt szerszámba tesz be. Kizárólag a gyártó által előírt töltővel töltse a szerszám akkumulátorát. Az előírástól eltérő típusú, nem az akkumulátorhoz való töltő használata tüzet okozhat. Egy akkumulátoros (vezeték nélküli) szerszámhoz csak az adott, neki megfelelő, speciális akkumulátor használható. Bármilyen más típusú akkumulátor használata tüzet okozhat. A használaton kívüli akkumulátort tartsa távol az olyan fémtárgyaktól, mint pl. gémkapocs, pénzérme, kulcs, csavar, szög és bármilyen olyan tárgy, mely rövidre zárhatja az akkumulátor sarkait, mivel ez égési sérülést és tüzet idézhet elő. Az akkumulátor saruinak rövidre zárása szikrát-, égési sérüléseket és tüzet okozhat. Kerüljön bármiféle kontaktust, érintkezést az akkumulátorfolyadékkal, abban az esetben, ha a túlzott használat következtében szivárogni kezd. Amennyiben ez mégis megtörténne, öblítse le az érintett felületet tiszta vízzel. Ha a folyadék szembe került, forduljon ezek után orvoshoz. Az akkumulátorból kikerülő folyadék irritációt válthat ki, és égési sérülést okozhat.

A javítási munkálatokat egy olyan képzett szakemberre kell bízni, aki kizárólag eredeti cserealkatrészeket használ. Az elektromos szerszámot így teljes biztonságban tudja majd használni. SPECIÁLIS BIZTONSÁGI ELŐÍRÁSOK Viseljen mindig oldallappal ellátott védőszemüveget. A hagyományos szemüveget általában csak ún. ütésálló üveggel látták el. Ettől azonban ezek még NEM védőszemüvegek. Ezáltal csökkentheti a súlyos szemsérülések veszélyét. Védje a tüdejét. Amennyiben a munkálatok során por termelődik, használjon arcvédőt vagy porvédő maszkot. Ezáltal csökkentheti a súlyos sérülések veszélyét. Óvja a hallását. A szerszám hosszabb ideig történő igénybevétele esetén használjon hallásvédő eszközt (fülvédő, füldugó). Ezáltal csökkentheti a súlyos sérülések veszélyét.

Motor Kapcsoló Kapocstár kapacitása Tűzési sebesség Kapcsok Kapocsméret - Külső szélesség - Szárhosszúság A tűzőgépet kizárólag kapcsok fába tűzésének (beütésének) kisebb munkálataira használja. 18 V Ravasz (beütés, egyesével, kapcsonként) 84 kapocs 40 ütés / perc Típusszám: 50 AZ AKKUMULÁTOR (NINCS MELLÉKELVE) BEHELYEZÉSE (2. ábra)

10,8 mm 6,3 mm - 7,9 mm 9,5 mm - 12,7 mm 13,5 mm - 14 mm Akkumulátor (nincs mellékelve) BPP-1815M / BPP-1817M Töltő (nincs mellékelve) BC-1815S / BC-1800

Az akkumulátort helyezze be a tűzőgépbe úgy, hogy hozza egybe az akkumulátor domború bordáit a szerszám belsejében található vájatokkal. A tűzőgép használata előtt bizonyosodjon meg arról, hogy az akkumulátor két oldalán elhelyezkedő reteszelő nyelvek jól bepattantak, és hogy az akkumulátor megfelelőképp rögzül.

Amikor a tűzőgépbe illeszti az akkumulátort, bizonyosodjon meg arról, hogy az akkumulátor domború bordái jól illeszkednek a készülék belsejében lévő vájatokhoz, ill. hogy az akkumulátor reteszelő nyelvei jól a helyükre pattantak. Az akkumulátor helytelen behelyezése megrongálhatja a belső alkatelemeket.

Ütőerő szabályzó gomb (fokozatmentes szabályozás)

2. Ravasz (kapcsoló)

4. Biztonsági tűzőorr (orr-rész az integrált biztonsági

5. Készletjelző (kapcsok mennyisége a tárban)

6. Akkumulátor (nincs mellékelve)

7. Reteszelő nyelvek

8. Az akkumulátor leoldásához nyomja meg a két

9. A kapocstár eléréséhez nyomja meg a két pecket

11. Ütőerő csökkentése

Keresse meg az akkumulátor két oldalán elhelyezkedő reteszelő nyelveket, és nyomja meg őket, hogy ki tudja venni az akkumulátort a tűzőgépből. Vegye ki az akkumulátort. FIGYELMEZTETÉS Soha ne feledje, hogy az akkumulátoros, vezeték nélküli szerszámok mindig működésre készek. Ebből kifolyólag erősen javasoljuk, hogy reteszelje a kapcsolót, ha nem használja a szerszámot, ill. ha azt bármilyen módon szállítja, vagy áthelyezi. HASZNÁLAT FIGYELMEZTETÉS Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor valamilyen szerszámot használ. Ennek az előírásnak a be nem tartása által a felhasználó szemébe idegen test juthat és ez súlyos szemsérülést okozhat.

FIGYELMEZTETÉS Kizárólag a gyártó által előírt alkatelemeket és tartozékokat használjon ehhez a szerszámhoz. A nem megfelelő alkatelemek és tartozékok használata súlyos sérülésekkel járó baleseteket idézhet elő.

Vegye le az akkumulátort a tűzőgépről. Fordítsa a tűzőgépet a feje tetejére, nyomja meg a két oldalt elhelyezkedő peckeket, és csúsztassa hátra a tolórudat, hogy hozzáférhetővé váljon a kapocstár. Tegye a kapcsokat a kapocstárba oly módon, hogy a hegyük nézzen felfelé. Zárja vissza ezután a kapocstárat a tolórúd előre csúsztatásával. CST-180M _20 lgs.qxd

KARBANTARTÁS Bizonyosodjon meg arról, hogy a peckek megfelelőképp a helyükön vannak. Helyezze vissza az akkumulátort a tűzőgépbe. FIGYELMEZTETÉS Alkatrészcsere esetén kizárólag eredeti pótalkatrésszel szabad a régit helyettesíteni. Minden más alkatrész használata megrongálhatja a készüléket és veszélyt hordozhat. AZ ÜTŐERŐ SZABÁLYOZÁSA (5. ábra) Az ütőerő szabályozó gomb lehetővé teszi azon erőnek a növelését ill. csökkentését, amellyel a rögzítőelem a munkadarabba verődik.

FIGYELMEZTETÉS Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor elektromos szerszámot használ, vagy amikor az összegyűlt port sűrített levegővel eltávolítja. Ha a munkálatok során por termelődik, használjon arcvédőt vagy porvédő maszkot is. A kapocsra kifejtett ütőerő növeléséhez fordítsa az ütőerő szabályozó gombot jobbra. A rögzítőelemre kifejtett ütőerő csökkentéséhez pedig balra kell fordítani ezt a gombot. Állítsa be az ütőerőt néhány próbaütéssel, azaz végezzen próbatűzést egy ugyanolyan anyagú hulladék darabba a kívánt mélység eléréséhez. Megjegyzés: Minél keményebb a munkafelület anyaga, annál nagyobb ütőerő szükséges, hogy a kapocs megfelelő mélységben hatoljon az anyagba. FIGYELMEZTETÉS A súlyos sérülések elkerülése érdekében mindig vegye ki az akkumulátort a szerszámból, mielőtt bármilyen tisztító- vagy karbantartó művelethez fog.

ÁLTALÁNOS KARBANTARTÁS

Ne használjon oldószert (hígítót) a műanyagból készült részek tisztításához. A kereskedelmi forgalomban lévő oldószerek megrongálhatják a műanyagból készült elemek többségét. A por, olaj, zsír és egyéb szennyeződések tisztítására használjon egy tiszta ruhadarabot. HASZNÁLAT (TŰZÉS) (6. ábra)

Fogja erősen a tűzőgép markolatát és helyezze a kapocstárat az anyag felületére oly módon, hogy teljes hosszában felfeküdjön rá, azaz 90°-os szögben álljon a szerszám a munkafelületre. Nyomja a tűzőorr részt a felületre a szerszám biztonsági rendszerének kioldásához. A biztonsági tűzőorrnak benyomva kell lenni ahhoz, hogy meg tudja nyomni a ravaszt. Megjegyzés: Minden új rögzítőelem beütésénél ügyeljen arra, hogy a biztonsági tűzőorr be legyen nyomva, majd nyomja meg a ravaszt a kapocs belövéséhez. FIGYELMEZTETÉS Óvja a műanyagból készült részeket fékolajtól, benzintől, és minden egyéb, olaj alapú terméktől stb. Ezek a vegyszerek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket. Kizárólag “A szerszám részei” c. részben felsorolt alkatelemeket szabad saját kezűleg cserélni. Bármilyen más alkatrész cseréjét kizárólag egy hivatalos (szerződött) Szerviz Központban szabad elvégeztetni.

Vegye le az akkumulátort a tűzőgépről. Fordítsa a tűzőgépet a feje tetejére, nyomja meg a két oldalt elhelyezkedő peckeket, és csúsztassa hátra a tolórudat, hogy hozzáférhetővé váljon a kapocstár. Vegye ki a kapocstárból azokat a kapcsokat, amelyek még nem kerültek felhasználásra. Vegye ki a beakadt kapcsot egy vékony szárú csipesz segítségével. Megjegyzés: A beszorult kapcsot feltétlenül ki kell venni, mielőtt újra használatba venné a szerszámot. Helyrehozhatatlanul meghibásodhat a szerszám mechanizmusa, ha oly módon próbálja a tűzőgépet használni, hogy egy kapocs a tárban marad beszorulva.

Segítse elő az alapanyagok újrahasznosítását azzal, hogy nem helyezi el őket a háztartási szemétben. A környezetbarát újrahasznosítás érdekében a hulladékot szelektív módon, szétválogatva gyűjtse. A kiszolgált szerszámot, tartozékokat és csomagolóanyagokat speciális gyűjtőkonténerekben, vagy újrahasznosító szervezeteknél (pl. hulladékudvarok) helyezze el.

Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártáshibák, valamint a készülékben található alkatrészek miatt jelentkező meghibásodás ellen. A garancia az eladó által, a vásárló számára készített, eredeti adás-vételi szerződésen feltüntetett dátumtól érvényes. A normális igénybevételből fakadó elhasználódás, a nem rendeltetésnek megfelelő használat vagy karbantartási művelet miatt fellépő, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik. A garancia periódus alatt fellépő meghibásodás esetén, juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba. A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelteket.

Felelősségünk teljes tudatában kijelentjük, hogy a jelen termék megfelel a következő szabványoknak és előírásoknak: EN60745-1; EN50366; EN6100-3-2; EN61000-3-3; EN55014-2
