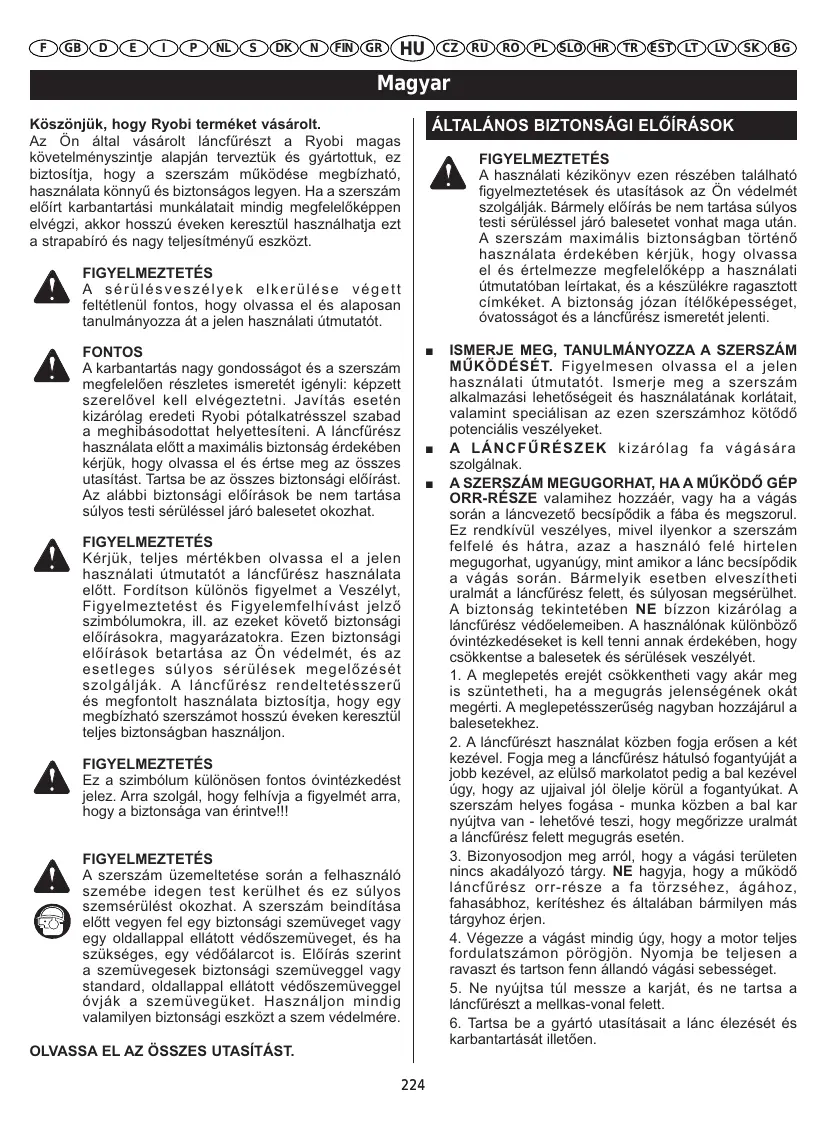

HASZNÁLATI ÚTMUTATÓ RCS-3535C2 RYOBI

Köszönjük, hogy Ryobi terméket vásárolt.

Az Ön által vásárolt láncfűrészt a Ryobi magas követelményszintje alapján terveztük és gyártottuk, ez biztosítja, hogy a szerszám működése megbízható, használata könnyű és biztonságos legyen. Ha a szerszám előírt karbantartási munkálatait mindig megfelelőképpen elvégzi, akkor hosszú éveken keresztül használhatja ezt a strapabíró és nagy teljesítményű eszközt.

FIGYELMEZTETÉS

A sérülésveszélyek elkerülése végett feltétlenül fontos, hogy olvassa el és alaposan tanulmányozza át a jelen használati útmutatót.

FONTOS

A karbantartás nagy gondosságot és a szerszám megfelelően részletes ismeretét igényli: képzett szerelővel kell elvégeztetni. Javítás esetén kizárólag eredeti Ryobi pótalkatrésszel szabad a meghibásodottat helyettesíteni. A láncfűrész használata előtt a maximális biztonság érdekében kérjük, hogy olvassa el és értse meg az összes utasítást. Tartsa be az összes biztonsági előírást. Az alábbi biztonsági előírások be nem tartása súlyos testi sérüléssel járó balesetet okozhat.

FIGYELMEZTETÉS

Kérjük, teljes mértékben olvassa el a jelen használati útmutató a láncfűrész használata előtt. Fordítson különös figyelmet a Veszélyt, Figyelmeztetést és Figyelemfelhívást jelző szimbólumokra, ill. az ezeket követő biztonsági előírásokra, magyarázatokra. Ezen biztonsági előírások betartása az Ön védelmét, és az esetleges súlyos sérülések megelőzését szolgálják. A láncfűrész rendeltetésszerű és megfontolt használata biztosítja, hogy egy megbízható szerszámot hosszú éveken keresztül teljes biztonságban használjon.

FIGYELMEZTETÉS

Ez a szimbólum különösen fontos óvintézkedést jelez. Arra szolgál, hogy felhívja a figyelmét arra, hogy a biztonsága van érintve!!!

FIGYELMEZTETÉS

A szerszám üzemeltetése során a felhasználó szemébe idegen test kerülhet és ez súlyos szemsérülést okozhat. A szerszám beindítása előtt vegyen fel egy biztonsági szemüveget vagy egy oldallappal ellátott védőszemüveget, és ha szükséges, egy védőálarcot is. Előírás szerint a szemüvegesek biztonsági szemüveggel vagy standard, oldallappal ellátott védőszemüveggel óvják a szemüvegüket. Használjon mindig valamilyen biztonsági eszközt a szem védelmére.

OLVASSA EL AZ ÖSSZES UTASÍTÁST.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS

A használati kézikönyv ezen részében található figyelmeztetések és utasítások az Ön védelmét szolgálják. Bármely előírás be nem tartása súlyos testi sérüléssel járó balesetet vonhat maga után. A szerszám maximális biztonságban történő használata érdekében kérjük, hogy olvassa el és értelmezze megfelelőképp a használati útmutatóban leírtakat, és a készülékre ragasztott címkéket. A biztonság józan ítélőképességet, óvatosságot és a láncfűrész ismeretét jelenti.

• ISMERJE MEG, TANULMÁNYOZZA A SZERSZÁM MÜKÖDÉSÉT. Figyelmesen olvassa el a jelen használati útmutatót. Ismerje meg a szerszám alkalmazási lehetőségeit és használatának korlátait, valamint speciálisan az ezen szerszámhoz kötődő potenciális veszélyeket.
  ■ A LÁNCFÜRÉSZEK kizárólag fa vágására szolgálnak.
  A SZERSZÁM MEGUGORHAT, HA A MÜKÖDŐ GÉP ORR-RÉSZE valamihez hozzáér, vagy ha a vágás során a láncvezető becsípődik a fába és megszorul. Ez rendkívül veszélyes, mivel ilyenkor a szerszám felfelé és hátra, azaz a használó felé hirtelen megugorhat, ugyanúgy, mint amikor a lánc becsípődik a vágás során. Bármelyik esetben elveszítheti uralmát a láncfűrész felett, és súlyosan megsérülhet. A biztonság tekintetében NE bizzon kizárólag a láncfűrész védőelemeiben. A használónak különböző óvintézkedéseket is kell tenni annak érdekében, hogy csökkentse a balesetek és sérülések veszélyét.

• A meglepetés erejét csökkentheti vagy akár meg is szüntetheti, ha a megugrás jelenségének okát megérti. A meglepetésszerűség nagyban hozzájárul a balesetekhez.

• A láncfűrészt használat közben fogja erősen a két kezével. Fogja meg a láncfűrész hátulsó fogantyúját a jobb kezével, az elülső markolatot pedig a bal kezével úgy, hogy az ujjaival jól ölelje körül a fogantyúkat. A szerszám helyes fogása - munka közben a bal kar nyújtva van - lehetővé teszi, hogy megőrizze uralmát a láncfűrész felett megugrás esetén.
• Bizonyosodjon meg arról, hogy a vágási területen nincs akadályozó tárgy. NE hagyja, hogy a működő láncfűrész orr-része a fa törzséhez, ágához, fahasábhoz, kerítéshez és általában bármilyen más tárgyhoz érjen.
• Végezze a vágást mindig úgy, hogy a motor teljes fordulatszámon pörögjön. Nyomja be teljesen a ravaszt és tartson fenn állandó vágási sebességet.
• Ne nyújtsa túl messze a karját, és ne tartsa a láncfűrészt a mellkas-vonal felett.
• Tartsa be a gyártó utasításait a lánc élezését és karbantartását illetően.

Magyar

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

1. Csere esetén kizárólag a gyártó által előírt láncvezetőt használjon.

■ NE FOGJA A LÁNCFÚRÉSZT EGY KÉZZEL. Ha a láncfűrészt csak az egyik kezével fogja, súlyos sérülést idézhet elő az Ön, ill. a munkaterületen tartózkodó többi személy (segítők, a munkát nézők) testi épéségében. A láncfűrészt úgy tervezték, hogy két kézzel fogva használják.
■ NE HASZNÁLJA A LÁNCFÜRÉSZT, HA FÁRADT. Ne használja a láncfűrészt, ha kábítószer vagy alkohol hatása alatt áll, illetve ha orvosságot szed.
■ HORDJON VÉDŐCIPŐT. Viseljen testhezálló ruhát, munkakesztyűt, védőszemüveget, szem- és hallásvédő eszközt, valamint védősisakot is.
■ NE ÁLLJON INSTABIL FELÜLETEN (úgymint létra, állványzat, fa stb.) a láncfűrész használata közben.
- ÓVATOSAN KEZELJE AZ ÜZEMANYAGOT. A motor beindítása előtt távolodjon el legalább 15 m-re attól a helytől, ahol a gépet az üzemanyaggal feltöltötte.
■ NE HAGYJA, HOGY MÁS SZEMÉLYEK A LÁNCFÜRÉSZ KÖZELÉBEN TARTÓZKODJANAK a beindítás ill. a vágás közben. Tartsa a többi személyt és az állatokat a munkaterületen kívül.
A FÜRÉSZELÉS MEGKEZDÉSE ELÖTT távolítson el minden akadályt a munkaterületröl, vegyen fel stabil testhelyzetet és győződjön meg arról, hogy milyen irányba tud visszahúzódni, amikor a fa kidől.
■ TARTSA TÁVOL MAGÁT A FÜRÉSZLÁNCTÓL, amikor a motor jár.
A LÁNCFÚRÉSZT CSAK ÁLLÓ MOTORRAL ÉS LENYOMOTT FÉKKEL HORDOZZA / HELYEZZE ÁT, úgy, hogy a láncvezető és a fűrészlánc hátra néz, a kipufogódobot pedig távol tartja magától. A láncfűrész szállításakor tegyen fel a láncvezetőre egy megfelelő tokot.
■ NE HASZNÁLJA A LÁNCFÜRÉSZT, HA SÉRÜLT, rosszul van beállítva vagy nincs teljesen illetve megfelelőképpen összeszerelve. Bizonyosodjon meg arról, hogy a láncfűrész forgása leáll, amikor elengedi a gázadagoló ravaszt.
- ÁLLÍTSA LE A MOTORT, mielőtt leteszi a láncfűrészt. NE hagyja a forgó motort felügyelet nélkül. Biztonsági megfontolásból nyomja le a láncféket is, mielőtt a talajra helyezné a fűrészt.
KÜLÖNÖS ÓVATOSSÁGGAL JÁRJON EL, amikor cserjét, kis fát vagy kis ágat vág, mivel a vékony részek beleakadhatnak a fürészláncba, és nagy sebességgel repülhetnek szét az Ön irányába is, illetve ki is billenthetik egyensúlyából.
■ AMIKOR EGY MEGFESZÜLÖ ÁGAT FÜRÉSZEL, legyen mindig kész arra, hogy gyorsan el tudjon távolodni úgy, hogy ne üsse meg a visszacsapódó ág.
■ TARTSA A FOGANTYÚKAT száraz és tiszta állapotban, olajtól és üzemanyagtól mentesen.
■ A LÁNCFÜRÉSZT CSAK JÓL SZELLÖZÖ HELYEKEN HASZNÁLJA.

■ NE HASZNÁLJA A LÁNCFÜRÉSZT FÁN ÁLLVA, kivéve, ha erre a munkára speciálisan kiképezték.
■ AMIKOR A LÁNCFÜRÉSZT HASZNÁLJA, LEGYEN MINDIG EGY TÜZOLTÓKÉSZÜLÉK KÉZZEL ELÉRHETŐ HELYEN.
■ Fedje le a láncvezetőt a védőtokkal a láncfűrész szállítása és tárolása során.
- Bizonyosodjon meg arról, hogy a támasztó köröm mindig megfelelően fel van szerelve a láncfűrészre.
■ TARTSA BE A FÜRÉSZLÁNC ÉLEZÉSÉRE ÉS KARBANTARTÁSÁRA VONATKOZÓ UTASÍTÁSOKAT.
■ KIZÁRÓLAG a gyártó által előírt, nehezen megugró LÁNCVEZETŐT ill. láncot HASZNÁLJON a fűrészhez.
■ NE SZERELJEN FEL meghajlott láncvezetőt a motorblokkra, és ne használjon nem előírt tartozékot a láncfűrészhez.
■ ÖRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. Lapozza fel rendszeresen a kézikönyvet és tájékoztassa a gép más esetleges használóit is az itt leírtakról. Ha a szerszámot kölcsönadja, ne feledje mellékelni hozzá a jelen használati útmutatót sem.

A LÁNCFÜRÉSZEKRE VONATKOZÓ SPECIÁLIS BIZTONSÁGI ELŐÍRÁSOK

FIGYELMEZTETÉS

A használati kézikönyv ezen részében található figyelmeztetések és utasítások az Ön védelmét szolgálják. Bármely itt szereplő előírás be nem tartása súlyos testi sérüléssel járó balesetet vonhat maga után.

ÁLTALÁNOS ÓVINTÉZKEDÉSEK

■ NE VÁGJON SZÖLÖVESSZÖT, sem pedig 76 mmesnél kisebb ágátmérőjű bozótot.
■ A KIPUFOGÓDOB NAGYON FORRÓ a láncfűrész használata alatt és után. Ügyeljen arra, hogy ne érintse ezt a felületet, mert az súlyos égési sérüléseket okozhat.
■ A LÁNCFÜRÉSZT FOGJA MINDIG KÉT KÉZZEL, amikor a motor jár. Tartsa a láncfűrészt erősen, úgy hogy az ujjai jól öleljék körül a fogantyúkat.
■ SOHA NE HAGYJA, HOGY MÁS SZEMÉLY HASZNÁLJA A LÁNCFÚRÉSZT úgy, hogy nem ismeri a megfelelő működtetéshez szükséges utasításokat. Ez a szabály a kölcsönzőkre és a magánszemélyekre is vonatkozik.
■ A MOTOR BEINDÍTÁSA ELŐTT bizonyosodjon meg arról, hogy a lánc semmilyen tárgyhoz nem ér.
■ A LÁNCFÜRÉSZT CSAK jól szellőző helyeken használja.

A MUNKÁNAK MEGFELELŐ ÖLTÖZÉKET VISELJEN.

■ Munka közben ne hordjon bő ruhát. Viseljen mindig hosszú szárú, vastag anyagból készült nadrágot,

Magyar

A LÁNCFÜRÉSZEKRE VONATKOZÓ SPECIÁLIS BIZTONSÁGI ELŐÍRÁSOK

csizmát és védőkesztyűt. Ne hordjon ékszert, rövidnadrágot, szandált és soha ne dolgozzon mezítláb. Ne hordjon olyan bő ruhát, amelyet a motor, a lánc vagy a bozót bekaphat. Viseljen kezeslábast, farmernadrágot vagy vastag, erős anyagból készült, hosszú szárú nadrágot. Tüzze fel a haját a vállak vonala felett.

■ Viseljen csúszásgátló talppal ellátott védőcipőt és munkakesztyűt a kezek védelme érdekében, ill. hogy jobban tudja tartani a szerszámot.
■ Viseljen szem- és hallásvédő eszközt (fülvédő, füldugó) és védősisakot a szerszám használata közben.

A TARTÁLY FELTÖLTÉSE (TILOS A DOHÁNYZÁS!)

A tűzveszély csökkentése-, és az égési sérülések elkerülése érdekében óvatosan kezelje az üzemanyagot. A benzin rendkívül gyúlékony, tűzveszélyes anyag.
A benzint egy olyan, homologizált benzintartályban keverje össze, amelyet erre a célra gyártottak és hagytak jóvá.
■ Az üzemanyagot a szabadban, minden szikra- és gyújtóforrástól távol keverje.
■ Menjen egy üres, megtisztított területre, állítsa le a motort, és várja meg, hogy lehüljön, mielőtt feltöltené.
■ Lassan csavarja le az üzemanyagtartály sapkáját, hogy a nyomáskülönbség kiegyenlítődjön és ne folyjon benzin a sapka köré.
■ Jól csavarja vissza az üzemanyagtartály sapkáját, miután feltöltötte.
■ Amennyiben kiöntötte a benzint, gondosan törölje le a szerszámot. Mielőtt a motort beindítaná, legalább 15 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte.
■ Soha ne próbálja a kifolyt üzemanyagot elégetni.

VÁGÁSI- / MUNKATERÜLET: ELEMI ÓVINTÉZKEDÉSEK

■ Ne használja a láncfűrészt fán állva.
■ Ne használja a láncfűrészt létrán állva: ez rendkívül veszélyes.
■ Tartsa a többi személyt és az állatokat a munkaterületen kívül. Ne engedélyezze senkinek, hogy a láncfűrész közelébe menjen az indítás és a használat közben.

Megjegyzés: A munkaterület mérete függ a végrehajtandó munkától és a fa ill. munkadarab méretétől / nagyságától. Például egy fa kivágása nagyobb munkaterület igényel, mint más típusú vágások, pl. a fahasábolás.

LÖKÖ- ÉS HÚZÓERŐ

A reakcióerő mindig a fűrészlánc forgási irányával ellentétes irányban hat. Így késznek kell lennie arra, hogy HÚZÓERŐ lép fel, amikor a szerszám alsó, illetve LÖKŐERŐ, ha a láncvezető felső részén vág.

Megjegyzés: A láncfűrészt teljes mértékben leteszteltük gyárilag. Normális jelenség, ha olajfoltok maradtak a szerszámon.

AZ ÖSSZESZERELÉSSEL KAPCSOLATOS ÓVINTÉZKEDÉSEK

Ne használja a láncfűrészt, ha sérült, rosszul van beállítva vagy nincs teljesen, illetve megfelelőképpen összeszerelve.

Bizonyosodjon meg arról, hogy a láncfűrész leáll, ha elengedi a gázadagoló ravaszt. Ha a fűrészlánc alapjáraton is forog, szükségessé válhat a porlasztó beállítása. Lásd a jelen kézikönyv “Alapjáratí fordulatszám beállítása” c. részét.

Ha a fűrészlánc az alapjárati fordulatszám beállítása után is forog, forduljon egy hivatalos (szerződött) Ryobi Szerviz Központhoz, és ne használja a fűrészt addig, amíg minden javítást el nem végeztek rajta.

FIGYELMEZTETÉS

A láncfűrész minden olyan javítását, amely a használati kézikönyv karbantartási utasításaiban nem szerepel, csak képzett szerelő végezhet el. Az olyan szerszámok használata, amelyek nem alkalmasak a lendkerék / fogaskerék levételére ill. a fogaskerék tartására a meghajtó szerkezet levételekor, ahhoz vezethet, hogy a lendkerék károsodhat vagy felrobbanhat. Ez súlyos testi sérülésekkel járó balesetet okozhat.

MEGUGRÁS

A szerszám megugrása veszélyes, és súlyos sérüléseket okozhat. A biztonság tekintetében ne bizzon kizárólag a láncfűrész védőelemeiben. Külön óvintézkedéseket is kell tennie annak érdekében, hogy a balesetek és sérülések veszélyét csökkentse.

Megjegyzés: Lásd a kézikönyv "Használat" c. részében leírtakat a megugrásról és arról, hogy hogyan lehet a súlyos testi sérüléseket elkerülni.

ÖRIZZE MEG A JELEN HASZNÁLATI ÚTMUTATÓT A KÉSŐBBI TÁJÉKOZÓDÁSRA

Magyar

SZIMBÓLUMOK

A következő szimbólumok közül némelyek szerepelhetnek a szerszámon. Tanulmányozza át leírásukat, ismerje fel őket, és tanulja meg jelentésüket. Az alábbi szimbólumok helyes értelmezése elősegíti, hogy a szerszámot biztonságosabban és megfelelő módon tudja használni.

SZIMBÓLUM	NÉV	MEGNEVEZÉS / MAGYARÁZAT
	Figyelmeztetés	A biztonság tekintetében meghozandó óvintézkedéseket jelöli.
	Figyelmesen olvassa el a használati útmutatót	A sérülésveszélyek elkerülése végett feltétlenül fontos, hogy a szerszám használata előtt olvassa el, és alaposan tanulmányozza át a jelen használati útmutatót.
	Hordjon biztonsági védőszemüveget, hallásvédő eszközt és védősisakot	Viseljen szem- és hallásvédő eszközt (fülvédő, füldugó) és védősisakot a szerszám használata közben.
	Tilos a dohányzás	Tilos a dohányzás, valamint a szikraforrás / nyílt láng közelében történő munkavégzés.
	Kétkezes használat	A láncfűrészt két kezével fogja és használja.
	Tilos az egykezes használat	Ne használja a láncfűrészt egy kézzel tartva.
	Szén-monoxid	A belsőégésű motorok szagtalan szén-monoxid gázt bocsátanak ki, mely belélegezve halálos kimenetelű balesetet is okozhat. Soha ne használja a láncfűrészt zárt térben.
	Visszarúgás / megugrás	VESZÉLY! Vigyázzon, kerülje a szerszám megugrását.
	Kontaktus	Kerülje, hogy a működő láncfűrész orr-része bármilyen tárgyhoz / felülethez érjen.
	Viseljen mindig kesztyűt	Viseljen vastag anyagból készült, csúszásmentes munkakesztyűt a láncfűrész használata közben.
	Benzin és olaj	Használjon 87-es ([R + M] / 2) vagy ennél magasabb oktánszámú ólommentes motorbenzint. A szerszámban kétütemű motor van, mely benzin és kétütemű, szintetikus olaj (2%-os arány) keverék üzemanyagával működik.
	Tartsa távol a nézelődő személyeket	A munkafolyamatot szemlélő személyeket és az állatokat tartsa legalább 15 m-es távolságban a munkaterülettől.

Magyar

MÜSZAKI ADATOK

	RCS-3535C2	RCS-4040C2	RCS-4446C2
	35 cm^3	40 cm^3	44 cm^3
Gépsúly - láncvezető, lánc, üzemanyag és láncolaj nélkül	4,6 kg	4,6 kg	4,6 kg
Üzemanyagtartály ürtartalom	310 cm^3	310 cm^3	310 cm^3
Olajtartály ürtartalom	210 cm^3	210 cm^3	210 cm^3
Láncvezető hossz	35 cm	40 cm	46 cm
Vágáshossz	320 mm	370 mm	410 mm
Láncvezető típusa	Carlton 14-10-N1-MHC	Carlton 16-10-N1-MHC	Carlton 18-10W-K1-HC
Láncosztás	9,53 mm	9,53 mm	8,26 mm
Láncszélesség	1,27 mm	1,27 mm	1,27 mm
Fűrészzlánc típus	Carlton N1C-BL-M-52E SK	Carlton N1C-BL-M-57E SK	Carlton K1L-BL-72E
Lánckerék	6 fog	6 fog	7 fog
Hengerűrtartalom	35 cm^3	40,1 cm^3	44 cm^3
Névleges teljesítmény	1,7 kW / 10000 ford. / perc	1,8 kW / 10000 ford. / perc	1,9 kW / 9500 ford. / perc
Névleges fordulatszám	12000 ford. / perc	12000 ford. / perc	12000 ford. / perc
Alapjárati fordulatszám	2700-3100 ford. / perc	2700-3100 ford. / perc	2700-3100 ford. / perc
Fajlagos üzemanyag-fogyasztás a motor maximális fordulatszámán	435 g/kwh	435 g/kwh	435 g/kwh
Hangnyomás-szint (ISO22868)	103 dB (A)	103 dB (A)	103 dB (A)
Hangteljesítmény-szint (ISO22868)	113 dB (A)	113 dB (A)	113 dB (A)
Rezgésszint (ISO22867)
- Elülső markolat	6,4 m/s^2	6,4 m/s^2	6,4 m/s^2
- Hátsó fogantyú	7,0 m/s^2	7,0 m/s^2	7,0 m/s^2

A SZERSZÁM RÉSZEI (1. ábra)

1. Elülső kézvédő / biztonsági láncfék
2. Elülsö markolat
3. Műanyagfedél (alatta henger)
4. Indító befecskendező gomb
5. Szívató gomb
6. Fogaskerék-ház borítása
7. Láncvezető rögzítőcsavar
8. Láncvezető

9. Nehezen megugró lánc

10. Indítóház / szellőzőnyílások

11. Berántózsinór fogantyúja
12. Be / ki kapcsológomb
13. Ravasz kireteszelő gomb
14. Hátsó fogantyú
15. Gázszabályozó ravasz
16. Olajtartály sapka
17. Üzemanyagtartály sapka
18. Támasztó köröm

ÖSSZESZERELÉS

FIGYELMEZTETÉS

Amennyiben hiányzik valamely alkateleme, ne használja ezt a szerszámot addig, amíg a kérdéses alkatrészt be nem szerezte. Ennek a figyelmeztetésnek a be nem tartása súlyos testi sérülésekkel járó balesetet vonhat maga után.

FIGYELMEZTETÉS

Ne próbáljon a szerszámon módosítást / átalakítást végrehajtani, és ne használjon gyártó által nem előírt tartozékok. Az ilyen átalakítások és módosítások végrehajtása helytelen, nem rendeltetésszerű használatnak minősül, veszélyes helyzeteket idézhet elő és súlyos testi sérülésekel járó balesetet vonhat maga után.

Megjegyzés: A láncfűrészt teljes mértékben leteszteltük gyárilag. Normális jelenség, ha olajfoltok maradtak a szerszámon. Olvassa el az üzemanyagra vonatkozó címkét, majd vegye le és tárolja a használati kézikönyvvel együtt.

Lásd a 34 - 43 ábrákat.

Lásd “A láncvezető és a lánc cseréje” c. pontot a kézikönyv későbbi részében.

Magyar

HASZNÁLAT

FIGYELMEZTETÉS

A szerszám kiismerése ne késztesse figyelmének csökkentésére. Soha ne feledje, hogy egy pillanatnyi figyelmetlenség is elegendő ahhoz, hogy súlyosan megsérüljön.

FIGYELMEZTETÉS

Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor a szerszámot használja. Ennek az előírásnak a be nem tartása által a felhasználó szemébe idegen test kerülhet és ez súlyos szemsérülést okozhat.

FIGYELMEZTETÉS

Kizárólag a gyártó által ezen szerszámhoz előírt alkatelemeket és tartozékokat használjon. A nem megfelelő alkatelemek és tartozékok használata súlyos sérülésekkel járó baleseteket idézhet elő.

ALKALMAZÁSOK

A következő alkalmazásokra használhatja a láncfűrészt:

■ gallyazás, favágás és hasábolás általános értelemben,
■ támasztógyökerek elvágása.

ÜZEMANYAG, A TARTÁLY FELTÖLTÉSE

AZ ÜZEMANYAG BIZTONSÁGOS KEZELÉSE

FIGYELMEZTETÉS

Mindig állítsa le a motort a tartály feltöltése előtt. Soha ne töltse fel a tartályt járó vagy még meleg motornál. Mielőtt a motort beindítaná, legalább 15 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte. TILOS A DOHÁNYZÁS! Ennek a figyelmeztetésnek a be nem tartása súlyos testi sérülésekkel járó balesetet vonhat maga után.

FIGYELMEZTETÉS

Bizonyosodjon meg arról, hogy a benzin nem szivárog a szerszámból. Ha szivárgást észlel, javíttassa meg a láncfűrészt, mielőtt újra használatba venné, hogy elkerülje a tüzet és az égési sérüléseket.

■ Az üzemanyagot mindig elővigyázatosan kezelje, mivel ez az anyag rendkívül gyúlékony, tűzveszélyes.
Az üzemanyagot a szabadban, minden szikra- és gyújtóforrástól távol keverje és öntse. Ne szívja be a benzingőzt.
■ Kerülje, hogy a benzin és az olaj börre menjen.
■ Még ennél is jobban ügyeljen arra, hogy a benzin és az olaj ne menjen a szemébe. Ha a benzin vagy olaj mégis a szemébe került, azonnal öblítse ki tiszta

vízzel. Ha ezek után továbbra is irritálja a szemét, forduljon azonnal orvoshoz.

■ Azonnal törölje fel a kiömlött üzemanyagot.

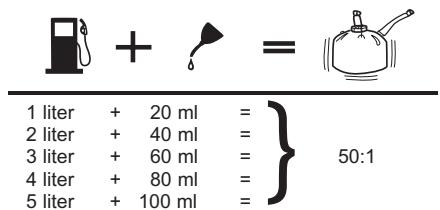

AZ ÜZEMANYAG KEVERÉSE

A szerszámban kétütemű motor van, mely benzin és kétütemű, szintetikus olaj keverék üzemanyagával működik. Az ólommentes benzint és a kétütemű motorolaj egy olyan tiszta, homologizált benzintartályban keverje össze, melyet erre a célra gyártottak és hagytak jóvá.
■ A motor 87-es ([R + M] / 2) vagy magasabb oktánszámú ólommentes jármű motorbenzinnel működik.
■ Ne használjon semmiféle, a benzinkutakon kapható előkevert üzemanyagot, ideértve a motorkerékpárokhoz, segédmotor-kerékpárokhoz stb. árusított keverék benzint is.
■ Kizárólag kétütemű szintetikus olajt használjon.
■ Keverjen 2% olajt a benzinhez, ily módon 50:1 (2%) arányú keveréket kap.
■ Alaposan keverje meg az üzemanyagot minden egyes újratöltés előtt.
Az üzemanyagot kis mennyiségekben keverje: ne keverjen üzemanyagot több mint egy hónapra előre. Előírás szerint kétütemű, szintetikus motorolaj használata kötelező, mely üzemanyag-stabilizáló adalékot tartalmaz.

■ Törölje le a tartályt a benzinsapka körül, ily módon az üzemanyag nem szennyeződik be.
■ Lassan csavarja le az üzemanyagtartály sapkáját, hogy a nyomáskülönbség kiegyenlítődjön és ne folyjon benzin a sapka köré.
- Óvatosan öntse a keverék üzemanyagot a tartályba, hogy ne folyjon mellé.
■ Mielőtt a sapkát visszacsavarná, törölje le a tömítést és bizonyosodjon meg arról, hogy jó állapotban van.
■ Azonnal csavarja vissza a tartályra a sapkát és jól szorítsa meg kézzel. Amennyíben kiömlött az üzemanyag, gondosan törölje le a foltokat. Mielőtt a motort beindítaná, legalább 15 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte.

Megjegyzés: Ha az első használat során (esetleg a későbbiekben is) füst távozik a motorból, ez normális jelenség.

Magyar

HASZNÁLAT

A LÁNC ÉS A LÁNCVEZETŐ OLAJOZÁSA (3. ábra)

Használjon Ryobi lánchoz és láncvezetőhöz való láncolajat, melynek összetételét speciálisan a láncokhoz és a lánczsírozókhoz fejlesztettük úgy, hogy hígítatlanul használva nagy hőmérséklet-tartományban legyen hatékony. A láncfűrész egy tank benzin alatt hozzávetőlegesen egy tartály láncolajat fogyaszt.

Megjegyzés: Ne használjon szennyezett-, már használt- és fáradt olajat. Ez az olajszivattyú, a láncvezető és a lánc károsodását okozhatja.

■ Óvatosan öntse a láncolajat az olajtartályba.
■ Az olajtartályt minden egyes üzemanyag-pótlásnál töltse fel.

A LÁNCFÉK HASZNÁLATA (4 - 5 ábrák)

Minden használat előtt ellenőrizze a láncfék működését.

■ A bal kézfejével nyomja be a láncféket úgy, hogy előrenyomja a kézvédőt / biztonsági láncféket, mialatt a lánc maximális fordulatszámon forog.
■ Engedje ki a láncféket úgy, hogy a kézvédőt / biztonsági láncféket kattanásig az első fogantyú felé húzza.

FIGYELMEZTETÉS

Amennyiben a fék nem állítja le a láncot abban a pillanatban azonnal, vagy ha a használat során tartani kell hogy ne oldjon ki indok nélkül, akkor vigye el a láncfűrészt javíttatásra egy hivatalos (szerződött) Szerviz Központba, mielőtt újra használatba venné.

A MOTOR BEINDÍTÁSA (6 - 10 ábrák)

A szerszám beindítása nem ugyanolyan módon történik, ha a motor hideg, mint ha meleg.

FIGYELMEZTETÉS

Álljon balra a láncvezetőtől. Soha ne vegye a lábai közé a láncfűrészt / láncvezetőt, és soha ne hajoljon a lánc vonala fölé.

Helyezze a sima, egyenes talajra a láncfűrészt, és bizonyosodjon meg arról, hogy semmilyen tárgy vagy akadály nincs a szerszám közelében, és nem érhet a láncvezetőhöz vagy a lánchoz. Ahhoz hogy a lánc éle ne tompuljon el idő előtt, bizonyosodjon meg arról,

hogy a láncvezető és a lánc nem ér a talajhoz.

■ Fogja erősen az elülső markolatot a bal kezével, és helyezze a jobb lábát a hátsó fogantyú alsó részére.

Hidegindítás:

■ Helyezze a kapcsológombot BE (I) állásba.
- Bizonyosodjon meg arról, hogy a láncfék nincs aktiválva, mindezt oly módon, hogy a kézvédőt / biztonsági láncféket hátrahúzza.
■ Nyomja meg 4-szer az indító befecskendező gombot.
■ Húzza a szívató gombot teljes mértékben a fojtás pozícióba (|•-|).
■ Húzogassa a berántó-zsinórt (maximum ötször) a fogantyújánál, amíg a motor indításra nem kész.
■ Nyomja a szívató gombot a köztes, félig fojtott pozícióba (|√|).
■ Húzza meg a berántó-zsinórt, amíg a motor el nem kezd járni.
Megjegyzés: Hagyja, hogy a láncfűrész motorja a szívató gomb ezen állásában - a hőmérséklettől függően - 15 - 30 másodpercig járjon.
■ Végül, nyomja be teljesen a szívató gombot BE (✗) állásba.

FIGYELEMFELHÍVÁS

Ha nem engedi el a ravaszt a motor lassításához, amikor a láncfék be van nyomva, károsíthatja a motort. Soha ne tartsa lenyomva a ravaszt, amikor a láncfék be van nyomva.

Melegindítás:

■ Helyezze a kapcsológombot BE (I) állásba.
- Bizonyosodjon meg arról, hogy a láncfék nincs aktiválva, mindezt oly módon, hogy a kézvédőt / biztonsági láncféket hátrahúzza.
■ Nyomja meg 4-szer az indító befecskendező gombot.
■ Húzza meg a berántó-zsinórt, amíg a motor el nem kezd járni.

A MOTOR LEÁLLÍTÁSA (11 - 12 ábrák).

Engedje el a gázadagoló ravaszt, és hagyja, hogy a motor leálljon. A motor leállításához helyezze a be / ki kapcsolót STOP "STOP" állásba. Ne tegye le a láncfűrészt a talajra, amíg a lánc le nem állt. A nagyobb biztonság érdekében nyomja be a láncféket, ha nem használja a láncfűrészt. Ha a kapcsoló gomb nem állítja le a láncfűrészt, húzza ki teljesen a szívató gombot (fojtás / |→|), és nyomja be a láncféket a motor leállításához. Ha a kapcsoló gomb nem teszi lehetővé a láncfűrész kikapcsolását STOP "krom" állásban, javíttassa meg a láncfűrészt, mielőtt újból használatba veszi, hogy ne dolgozzon veszélyes körülmények között, és elkerülje a súlyos sérüléseket.

Megjegyzés: Amikor végzett a láncfűrész használatával, engedje ki a nyomást az olaj- ill. üzemanyagtartály sapkáinak le- és visszacsavarásával. Hagyja, hogy a motor lehüljön, mielőtt elrakná a láncfűrészt.

Magyar

HASZNÁLAT

A SEBESSÉG BEÁLLÍTÁSA (13. ábra)

■ Amennyiben a motor beindul, jár és gyorsul, de nem marad meg alapjáraton, akkor fordítsa a “T” alapjárati fordulatszám-szabályozó csavart jobbra az alapjárati fordulatszám növeléséhez.
Ha a lánc forog alapjáraton, akkor fordítsa a “T” alapjárati fordulatszám-szabályozó csavart balra az alapjáratí fordulatszám csökkentéséhez, és a lánc mozgásának leállításához. Ha a lánc még így, beállítás után is forog alapjáraton, forduljon egy hivatalos Szerviz Központhoz a szükséges beállítások végrehajtásával. Ilyen esetben ne használja a szerszámot, amíg meg nem javították.

FIGYELMEZTETÉS

A LÁNC SOHA NEM SZABAD HOGY ALAPJÁRATON FOROGJON. Fordítsa a "T" alapjáratí fordulatszám-szabályozó csavart balra az alapjáratí fordulatszám csökkentéséhez és a lánc mozgásának megállításához, vagy forduljon egy hivatalos Szerviz Központhoz a szükséges beállítások végrehajtásával. Ne használja a szerszámot, amíg a javítást végre nem hajtották. Egy, az alapjáraton forgó fűrészlánc súlyos testi sérüléssel járó baleseteket okozhat.

LÖKÖ- ÉS HÚZÓERŐ (14. ábra)

A reakcióerő mindig a fűrészlánc forgási irányával ellentétes irányban hat. Így késznek kell lennie arra, hogy HÚZÓERŐ lép fel, amikor a szerszám alsó, illetve LÖKŐERŐ, ha a láncvezető felső ágával vág.

Megjegyzés: A láncfűrészt teljes mértékben leteszteltük gyárilag. Normális jelenség, ha olajfoltok maradtak a szerszámon.

ÓVINTÉZKEDÉSEK A MEGUGRÁS ELKERÜLÉSE ÉRDEKÉBEN (15 - 16 ábrák)

FIGYELMEZTETÉS

A szerszám megugrása akkor következhet be, ha a forgó lánc a láncvezető orr-részén valamihez hozzáér, vagy ha a lánc becsípődik és megszorul a fában a vágás során. Amikor a láncvezető felső vége hozzáér az adott tárgyhoz, ez becsípheti a láncot a vágott anyagba, és így egy pillanat alatt leállíthatja. Ez durva felcsapódást idézhet elő felfelé és hátra, azaz a szerszám a használó felé hirtelen megugorhat. Ugyanígy, ha a fűrészlánc be van csípődve a láncvezető végén, ez is a használó felé vetheti a szerszámot. Minden ilyen esetben elveszítheti uralmát a fűrész felett, és súlyosan megsérülhet.

A biztonság tekintetében ne bizzon kizárólag a szerszám védőelemeiben. Különböző óvintézkedéseket is kell tenni annak érdekében, hogy csökkentse a balesetek és sérülések veszélyét. Lásd az “Általános biztonsági előírások” c. részt a további tájékozódás végett.

A VÁGÁS ELŐKÉSZÍTÉSE

Soha ne cserélje meg a kezeit a jelen kézikönyvben leírtakhoz képest (azaz ne tegye a bal kezét a hátsó markolatra, jobb kezét pedig az elülső fogantyúra), és soha ne vegyen fel olyan pozíciót, amelyben teste vagy karja a lánc meghosszabbított vonalában van.

FIGYELMEZTETÉS

Ne nyomja meg a gázadagoló gombot a bal kezével, és ne fogja az elülső fogantyút a jobb kezével. Ügyeljen arra, hogy soha ne kerüljön a lánc meghosszabbított vonalába a láncfűrész használata során.

■ Álljon fél-terpesz állásban a szilárd talajon.
■ Tartsa a bal karját jól megfeszítve / előrenyújtva, hogy kész legyen kontrollálni egy esetleges megugrást.
■ Álljon balra a láncvezetőtől.
■ A hüvelykujjainak meg kell tartaniuk a fogantyúk alsó részét.

MUNKATERÜLET (19. ábra)

Kizárólag fát és faszármazékból készült anyagot vágjon. Ne vágjon a szerszámmal lemezt, műanyagot, követ, és semmilyen más építőanyagot sem.
■ Soha ne hagyja, hogy gyermekek használják a láncfűrészt. Ne hagyja, hogy bárki is úgy használja a láncfűrészt, hogy előbb nem olvastatta el vele a jelen használati útmutatót, és nem adta meg a szerszám biztonságos használatához szükséges utasításokat.
■ Minden más személyt (segítők, a munkafolyamatot nézők, gyermekek) és a háziállatokat tartson BIZTONSÁGOS TÁVOLSÁGBAN a munkaterülettől. Amennyiben fát vág, a biztonságos távolságnak a munkaterületen található legmagasabb fák magasságának legalább a kétszerese kell, hogy legyen. Hasábolás közben minden munkavégző között legalább 4,5 m-es távolságot kell tartani.
■ Stabil talajon állva helyezze súlyát jól a lábaira, hogy ne veszítse el az egyensúlyát a munkavégzés során.
■ Ne tartsa a láncfűrészt a mellkas-vonal felett, mivel ily módon nehéz a láncfűrészt uralma alatt tartani, ha megugrik.
■ Ne vágjon fát elektromos vezetékek vagy épületek közelében. Hagyja, hogy szakember végezze el az efféle munkát.
Kizárólag akkor használja a fűrészt, ha elegendő fény áll rendelkezésre, és a látási viszonyok is megfelelőek ahhoz, hogy jól lássa, amit csinál.

Magyar

HASZNÁLAT

ALAPVETŐ HASZNÁLATI / VÁGÁSI TECHNIKÁK

Tanulja meg a különböző vágási technikákat úgy, hogy előbb kis rönkökön gyakorol, így jobban megismerheti a láncfűrész működését, mielőtt komolyabb munkához fog.

■ Vegye fel a megfelelő pozíciót a munkadarabbal szemben állva, a láncfűrész legyen alapjáraton.
■ Várja meg, amíg a motor eléri a maximális sebességét, mielőtt a ravasz teljes lenyomásával elkezdené a vágást.
■ Kezdje el a fűrészelést, a láncfűrészt helyezze a hasábra.
■ A motort maximális fordulatszámon járassa a vágás során végig.
■ Hagyja, hogy a fűrészlánc “végezze a munkát”, azaz csak enyhén nyomja le a szerszámot. Ha erőlteti a vágást, a láncvezető, a lánc és a motor megsérülhet.
■ Engedje el a gázadagoló ravaszt, amint végzett a vágással, és hagyja, hogy a motor leálljon. Amennyiben a láncfűrészt maximális fordulatszámon járatja terhelés nélkül, akkor a lánc, a láncvezető és a motor idő előtt elhasználódhat.
■ Ne fejtsen ki nyomóerőt a láncfűrészre a vágás végén.

FAVÁGÁS - VESZÉLYES HELYZETEK (20. ábra)

FIGYELMEZTETÉS

Ne kezdjen el fát vágni erős szélben valamint csapadékos időben. Várja meg, amíg az időjárási viszonyok kevésbé veszélyesek lesznek.

Favágás esetén fontos, hogy kövesse az alábbi utasításokat a súlyos testi sérüléssel járó balesetek elkerülése érdekében.

■ Viseljen szem- és hallásvédő eszközt és védősisakot is (A) a szerszám használata közben.
■ Ne vágjon erősen meghajlott fát, sem olyat, melynek ágai korhadtak vagy elhaltak, ill. melynek leválik a kérge, vagy üreges a törzse. Ezeket a fákat egy munkagép segítségével előbb ki kell húzni a földböl, majd pedig ezután szabad csak felvágni őket.
■ Vegye figyelembe a nagy ágak súlyát és súlyeloszlását (B).
■ Távolítsa el a bozótot a kivágásra kerülő fa körül (C).
■ Ne vágjon fát elektromos vezetékek és épületek közelében (D).
■ Vegye figyelembe a fa dölési irányát (E).
■ Ellenőrizze, hogy nincs törött vagy elhalt ág a fán, mely leeshet és megütheti Önt a favágás során (F).
A vágás során rendszeresen nézze a fa csúcsát, így bizonyosodjon meg arról, hogy a kívánt irányba fog dőlni.
■ A munkafolyamatot nézőket tartsa biztonságos távolságban (G) (legalább a fa magasságának

kétszerese) a munkaterülettől.

■ Előre gondolja el, hogy merre fog visszahúzódni, amikor a fa dől (H).
■ Ha a fa más irányba dől, vagy ha a láncfűrész beszorult, ill. a fa magával rántotta, hagyja a szerszámot és távolodjon el gyorsan a fától!
■ Vegye figyelembe a szél irányát, mielőtt favágáshoz kezdene.
■ Ne vágjon ki elektromos vezetékek vagy épületek közelében álló fát, mert ezekre ráeshet a fa, ill. az ágai.
■ Ha a talaj lejtős, a lejtő felső részén helyezkedjen el, mivel a kivágott fa legurulhat vagy lecsúszhat.
A faanyagból távolítsa el a vágási hulladékot, a köveket, a kéregdarabokat, a szegeket, a kapcsokat és a vasdrótokat azokról a helyekről, ahol a vágás történik.

FIGYELMEZTETÉS

NE vágjon ki elektromos vezetékek vagy épületek közelében álló fát, mert ezekre ráeshet a fa, ill. az ágai.

A FAVÁGÁS TECHNIKÁJA (21 - 24 ábrák)

1. Előre gondolja el, hogy merre fog visszahúzódni, amikor a fa dől (vagy több irányt is jelöljön ki arra az esetre, ha az eltervezettet valami elzárná). Tisztítsa meg a fa közvetlen környezetét, illetve győződjön meg arról, hogy nincs akadály azon a területen, ahová vissza akar húzódni. Tisztítsa meg ezt a területet körülbelül 135°-ra a fa tervezett dőlésvonalától (A).
2. Vegye figyelembe a szél erejét és irányát, a fa hajlását és egyensúly-helyzetét, valamint a nagy ágak elhelyezkedését. Ezen tényezők mindegyike befolyásolhatja a fa dölésirányát. Ne próbálja a fát a természetes dölésvonaltól eltérő irányba dönteni (B).
3. Vágjon a törzsbe hajkot, körülbelül a törzs átmérőjének 1/3-ig a fa dölési oldalán (C). Vágjon a hajkba oly módon, hogy a bevágások egyenes szögben metsszék a dölésvonalat. A hajkot el kell mélyíteni, hogy vízszintes utat biztosítsunk a láncfűrészek. Először mindig a hajk alsó felét vágja ki, nehogy a fa súlya becsípje a láncfűrészt.
4. Végezzen el egy hátulsó, egyenes bevágást (D) vízszintesen (a fa másik oldalán), legalább 5 cm-rel a hajk vízszintes része felett.
   Megjegyzés: Soha ne vágjon be egészen a hajkig. A törzs egy része mindig maradjon meg a hajk és a hátulsó bevágás között (körülbelül 5 cm vagy a törzs átmérőjének 1/10-e). Ez a maradék az ún. "törzsbetét" (E). Megakadályozza, hogy a fa elcsússzon, kiforduljon vagy lebillenjen a rönkről.
   A nagy átmérőjű fák esetében ne vágjon olyan mélyre, hogy a fa kidöljön vagy leszakadjon a rönkről. Helyezzen a bevágásba fa vagy műanyag ékeket (F) úgy, hogy ne érintsék a láncot. Fokozatosan üsse be őket, hogy így megemelje a fát.
5. Ha a fa dölni kezd, azonnal állítsa le a láncfűrészt,

Magyar

HASZNÁLAT

és tegye le a földre. Húzódjon a biztonságos, előre eltervezett helyre, s közben ellenőrizze, hogy a fa nem az Ön irányába dől.

FIGYELMEZTETÉS

A hátulsó bevágás soha nem érheti el a hajkot. A törzsbetét gondoskodik arról, hogy a fa ellenőrizhetően döljön: ez a törzsnek a hajk és a hátulsó bevágás között megmaradó része.

A TÁMASZTÓGYÖKEREK ELVÁGÁSA (25. ábra)

A támasztógyökér a fa egy vastag gyökere, mely a fatörzsböl a talajig hatol. Vágja el ezeket a vastag gyökereket, mielőtt magát a fát kivágná. Elöbb vágjon vízszintesen (A), majd erre merőleges módon függőlegesen a támasztógyökérbe (B). Az így levágott darabot távolítsa el (C) a munkaterületről. A fa kivágását a támasztógyökerek eltávolítása után kezdje meg. Lásd a jelen kézikönyv “A favágás technikája” c. részét.

HASÁBOLÁS (26. ábra)

A hasábolás kifejezés azt a folyamatot jelöli, melynek során a kivágott fát megfelelő hosszúságúra vágják össze.

■ Egyszerre mindig csak egy rönköt vágjon.
■ A kis rönköket helyezze bakra vagy egy másik rönkre a hasáboláshoz.
■ Megtisztított munkaterületen dolgozzon. Győződjön meg arról, hogy semmilyen tárgy nem érhet a láncvezető végéhez vagy a lánchoz fűrészelés közben: ez a szerszám megugrásához vezethet (A).
■ Hasábolás közben a lejtő felső részén helyezkedjen el, hogy a hasábok ne gurulhassanak az Ön irányába.
■ Néha lehetetlen megakadályozni, hogy a lánc becsípődjön (az általános fűrészelési technikákkal) vagy nehéz előrelátni, hogy a levágott rönk milyen irányban fog leesni.

HASÁBOLÁS ÉKKEL (27. ábra)

Ha a rönk átmérője elég nagy ahhoz, hogy éket tegyen a bevágásba (B) anélkül, hogy az hozzáérjen a lánchoz, használjon éket, hogy a bevágást nyitva tartsa, és így elkerülje, hogy a fa becsípje a láncot.

FESZÜLÖ RÖNKÖK HASÁBOLÁSA (28. ábra)

(C) AZ EGYIK VÉGÉN ALÁTÁMASZTOTT RÖNK (D) MINDKÉT VÉGÉN ALÁTÁMASZTOTT RÖNK

Vágjon be a rönk 1/3 részéig az egyik oldalon (E), majd a 2/3 részéig a másikon. A vágás során a rönk meghajolhat. A láncfűrész bescípődhet vagy beszorulhat, ha az első vágás mélyebb, mint a rönk átmérőjének harmada. Különös figyelemmel járjon el, ha feszülő rönkkel dolgozik (G), hogy a láncvezető vagy a lánc becsípődését elkerülje.

HASÁBOLÁS FELÜLRÓL (29. ábra)

Kezdje a vágást a rönk felső részén, a láncvezető alsó részével fűrészelve. Lazán nyomja a szerszámot lefelé. Vigyázzon, a láncfűrész előre fog húzni.

HASÁBOLÁS ALULRÓL (30. ábra)

Kezdje a vágást a rönk alsó részén, a láncvezető felső részével fűrészelve. Lazán nyomja a szerszámot felfelé. A láncfűrészt Ön felé fog visszanyomódni. Készüljön fel erre a jelenségre és fogja erősen a láncfűrészt, hogy ne veszítse el az uralmát felette.

GALLYAZÁS ÉS METSZÉS (31 - 32 ábrák)

■ Dolgozzon lassan és tartsa két kézzel, erősen a láncfűrészt. Ügyeljen arra, hogy munka közben mindig tartsa meg az egyensúlyt.
■ Maradjon megfelelő távolságban a fűrészelt ágtól. Helyezkedjen el a fatörzs ellentétes oldalán, miközben az ágat fűrészeli.
■ Ne használja a láncfűrészt létrán állva: ez rendkívül veszélyes. Hagyja, hogy szakember végezze el az efféle munkát.
■ Ne tartsa a láncfűrészt a mellkas-vonal felett, mert így nehéz a láncfűrészt uralma alatt tartani, ha megugrik.

FIGYELMEZTETÉS

Soha ne másszon fel fára egy ág levágásához vagy gallyazáshoz. Ne használja a láncfűrészt létrán, tetőn, rönkön állva, vagy bármilyen más instabil testhelyzetben, melyben elveszítheti az egyensúlyát és/vagy uralmát a szerszám fölött.

■ Fontos, hogy a faág vágása során az utolsó vágást a törzs vagy a fö ág mentén csak akkor végezze el, ha az ágat magát már lefűrészelte, hogy csökkentse a súlyát. Ez megakadályozza, hogy az ág leszakítsa a törzsről a kérget.
1. Először vágjon be az ág 1/3 részéig alulról (A).
2. Ezután felülröl vágjon bele az ágba, míg az le nem esik (B).
3. Végezze el az utolsó vágást a törzs mentén (C) lassan az ágba süllyesztve a láncvezetőt, hogy a vágás tiszta legyen. A kéreg így regenerálódni tud később.

FIGYELMEZTETÉS

Ha a lemetszendő ág mellmagasság felett található, bízza a metszést szakemberre.

BESZORULT FÁK VÁGÁSA (33. ábra)

Előfordulhat, hogy egy ág, egy részlegesen gyökértelen fa törzse vagy egy törpefa (A) meghajolva beszorul egy másik fa alá oly módon, hogy hirtelen felcsapódik, amint a ránehezedő fát fűrészelni vagy elmozdítani kezdjük.

Magyar

HASZNÁLAT

Könnyen előfordulhat, hogy a kivágott fa részlegesen gyökértelen törzse elengedi magát és felcsapódik függőleges pozícióba, miközben megpróbáljuk elválasztani a rönktől. Vigyázzon ezekkel a beszorult fákkal, mert veszélyesek.

FIGYELMEZTETÉS

A beszorult fák veszélyesek, mert megüthetik Önt, és így elveszítheti uralmát a láncfűrész felett, ami súlyos vagy akár halálos sérüléseket is okozhat.

KARBANTARTÁS

FIGYELMEZTETÉS

Alkatrészcsere esetén kizárólag eredeti, Ryobi pótalkatrésszel szabad a régit helyettesíteni. Bármilyen más alkatelem használata veszéllyel jár és a készülék megrongálódását okozhatja.

FIGYELMEZTETÉS

Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor elektromos szerszámot / gépet használ, vagy amikor az összegyült port sürített levegővel eltávolítja. Ha a munkálatok során por termelődik, használjon arcvédőt vagy porvédő maszkot is.

ÁLTALÁNOS KARBANTARTÁS

Ne használjon oldószert (hígítót) a műanyagból készült részek tisztításához. A kereskedelmi forgalomban kapható oldószerek többsége rongáló hatással lehet a műanyagból készült alkatelemekre. A por, olaj, zsír és egyéb szennyeződések tisztítására használjon egy tiszta ruhadarabot.

FIGYELMEZTETÉS

Óvja a műanyagból készült részeket fékolajtól, benzintől, és minden egyéb, olaj alapú terméktől stb. Ezek a vegyszerek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket.

OLAJOZÁS

A szerszám összes csapágyát magas kenőhatású és a szerszám teljes élettartamára - normál használati körülmények között - elegendő mennyiségű olajjal kentük meg gyárilag. Ebből kifolyólag nincs szükség arra, hogy a szerszám belső alkatrészeit kenje.

A LÁNCVEZETŐ ÉS A LÁNC CSERÉJE (34 - 43 ábrák)

VESZÉLY

Soha ne indítsa be a motort, amíg a láncvezetőt, a láncot, a motorházat és a fogaskerék-ház borítását fel nem tette. Ha ezen elemek valamelyike nincs a helyén, a fogaskerék szerkezet kirepülhet vagy felrobbanhat, ami súlyos testi sérüléseket okozhat.

FIGYELMEZTETÉS

A súlyos testi sérüléssel járó balesetek elkerülése érdekében olvassa el és értse meg a jelen kézikönyv alábbi biztonsági előírásait.

■ Mindig helyezze a be / ki kapcsolót STOP “stop” állásba, mielőtt a láncfűrészen valamilyen munkálatot végez.
- Bizonyosodjon meg arról, hogy a láncfék nincs aktiválva, mindezt oly módon, hogy a kézvédőt / biztonsági láncféket hátrahúzza.

Megjegyzés: Amikor láncvezetőt és láncot cserél, kizárólag a gyártó által előírt típusút használjon ehhez.

■ Viseljen kesztyűt, ha a lánchoz vagy a láncvezetőhöz nyúl. Ezek az elemek élesek és érdesek is lehetnek.
■ Vegye le a láncvezető rögzítőcsavarjait a mellékelt kombinált csavarkulcs segítségével.
■ Vegye le a fogaskerék-ház borítását.
■ Távolítsa el a láncvezetőt és a láncot.
■ Vegye le a régi láncot a láncvezetőről.

■ Fogja az új láncot hurokra és csavarjon ki minden rögzítést. A vágószemeknek (A) a lánc forgási irányában kell állni (B). Ha az ellenkező irányban állnak, fordítsa ki a hurkot, amit csinált.

■ Helyezze a meghajtó láncszemeket (C) a láncvezető sínjébe (D) a 38. ábrán látható módon.

■ A láncnak hurkot kell formázni a láncvezető mögött.

■ Tartsa a láncot a helyén, és vezesse végig a hurkot a lánckeréken (E).

■ Igazítsa a láncvezetőt úgy, hogy az ászokcsavarok beilleszkedjenek a láncvezető hátsó részén található hosszú résbe.

Megjegyzés: Amikor a láncvezetőt az ászokcsavarokra (F) helyezi, győződjön meg arról, hogy a láncfeszítő csapocska (G) a résben a helyére (H) kerüljön.

■ Helyezze vissza a meghajtó szerkezet fedelét (I) és a láncvezető rögzítőcsavarjait (J).

■ Húzza meg kézzel a rögzítőcsavarokat. A láncvezetőnek el kell tudni mozdulni a láncfeszesség beállításához.

Feszítse meg a láncot, miközben a lánc állítócsavarját (K) fordítsa jobbra addig, amíg a lánc tökéletesen nem illeszkedik a láncvezetőre, és a meghajtó láncszemek nem fekszenek megfelelőképpen a láncvezető sínjébe.

■ Emelje fel a láncvezető elülső végét, hogy megbizonyosodjon arról, hogy a lánc nem válik el láncvezetőtől.

■ Ha nincs hézag (játék) a lánc és a vezető között, engedje el a láncvezető orr-részét, és szorítsa meg a láncfeszesség állító csavart egy fél fordulattal jobbra. Ismételje meg ezt a lépést, amíg azt nem tapasztalja, hogy a láncnak nincs a vezetőn játéka.

Magyar

KARBANTARTÁS

■ Tartsa meg a láncvezető végét, és szorítsa meg erősen a láncvezető rögzítőcsavarjait.

A lánc akkor van jól megfeszítve, ha nincs játéka a láncvezető alsó szegélyénél, illeszkedik rá, de kézzel forgatni lehet, anélkül hogy akadozna. Győződjön meg arról, hogy a láncfék nincs lenyomva.

Megjegyzés: Ha a lánc túl szoros, akkor nem forog a vezetőn. Lazítsa meg kissé a láncvezető csavarjait és fordítsa el a láncfeszesség állító csavart negyed fordulattal balra. Tartsa meg a láncvezető orr-részét, és jól húzza meg a láncvezető rögzítőcsavarjait. Bizonyosodjon meg arról, hogy a lánc forog, anélkül hogy akadozna.

A LÁNCFESZESSÉG BEÁLLÍTÁSA (44 - 46 ábrák)

FIGYELMEZTETÉS

Soha ne érintse meg, és soha ne állítsa a fürész láncot bekapcsolt motornál. A lánc rendkívül éles. Viseljen mindig védőkesztyűt, ha a lánc fürész karbantartását végzi.

• Állítsa le a motort, mielőtt a láncfeszességet beállítaná.
• Bizonyosodjon meg arról, hogy a láncvezető rögzítőcsavarjait kézzel meg lehet lazítani.
  ■ Fordítsa el jobbra a láncfeszesség állító csavart a lánc újbóli megfeszítéséhez.

Megjegyzés: A hideg lánc akkor van jól megfeszítve, ha nincs játéka a láncvezető alsó szegélyénél, illeszkedik rá, és kézzel lehet forgatni, anélkül hogy akadozna.

■ Mindig feszítse meg a láncot, ha a meghajtó láncszemek (A) a láncvezető alsó sínje alá lógnak.

Megjegyzés: A lánc hőmérséklete a használat során emelkedik. A jól megfeszített meleg lánc meghajtó láncszemei körülbelül 1,25 mm-re lógnak a láncvezető sínje alá. A meleg lánc helyes feszességének meghatározásához egy kombinált csavarkulcs végét is felhasználhatjuk.

Megjegyzés: Az új láncok hajlamosak megnyúlni. Rendszeresen ellenőrizze a láncfeszességet és feszítse meg újra, ha szükséges.

FIGYELEMFELHÍVÁS

Egy melegen beállított lánc túl szorosnak bizonyulhat, ha lehült. Ellenőrizze a “hideg szorosságot” a következő használat előtt.

A LÁNC KARBANTARTÁSA (47 - 48 ábrák)

FIGYELEMFELHÍVÁS

Mielött munkálatokat végezne a láncfűrészen, bizonyosodjon meg arról, hogy a be / ki

kapcsológomb STOP“STOP” állásban legyen.

A láncfűrészt kizárólag nehezen megugró lánccal használja. Ez a gyorsvágású lánc megfelelőképp karbantartva csökkenti a megugrás veszélyét.

Végezze megfelelőképpen a lánc karbantartását a tiszta és gyors vágás érdekében.

A fűrészláncot meg kell élesíteni, ha a lehulló faforgács darabok kicsik és porszerűek, ha erőltetni kell a vágást, vagy ha csak az egyik oldalon vág a lánc. A lánc karbantartása során ügyeljen a következőkre:

■ A szem oldalsó részének rossz élezési szöge növelheti a megugrás veszélyét.
■ A mélységhatárolók játéka (A):
- Minél nagyobb a mélységhatárolók játéka, annál nagyobb a megugrás veszélye.
- Fordítva, a nem elegendően mély beállítás pedig csökkenti a vágás minőségét.
■ Ha a fogak olyan kemény tárgyhoz érnek, mint például szög, kö, vagy pedig a fán lévő sártól, homoktól elkopnak, a lánc élesítését bízza egy hivatalos Szerviz Központra.
Megjegyzés: Ellenőrizze, hogy a lánckerék (B) nem kopott-e el, vagy nem sérült-e meg, amikor a láncot a helyére rakja. Amennyiben elhasználódás vagy károsodás jeleit észleli, cseréltesse ki egy hivatalos Szerviz Központban.

Megjegyzés: Amennyiben nem teljesen érti az élezés alább leírt folyamatát, akkor éleztesse meg a láncfűrész láncát egy hivatalos Szerviz Központban, vagy cseréltesse ki egy nehezen megugró lánccal.

A VÁGÓSZEMEK ÉLEZÉSE (49 - 52 ábrák)

A vágószem részei:

(A) Kés (B) Oldalrész
(C) Mélységhatároló (D) Talp
(E) Mélyedés (F) Sarok
(G) Szegecs lyuk (H) Felső rész

Bizonyosodjon meg arról, hogy minden vágószemet ugyanolyan szögben és hosszúságban élesített meg, mivel az egyforma szemek teszik csak lehetővé a gyors vágást.

FIGYELMEZTETÉS

A lánc rendkívül éles. Viseljen mindig munkakesztyűt, amikor a lánc karbantartását kell elvégezni. Ezáltal jelentősen csökkenti a súlyos testi sérülések veszélyét.

■ Feszítse meg a láncot élesítés előtt. Kérjük, ehhez olvassa el a “A láncfeszesség beállítása” c. részt.
■ Használjon egy 1,6 mm-es átmérőjű körreszelőt és egy reszelőtartót (nincsenek mellékelve). Mindig a

Magyar

KARBANTARTÁS

láncvezető közepén élesítse a vágószemeket.

■ Helyezze a reszelőt a kés felső részével egy szintbe. Ne hagyja, hogy a reszelő lehajoljon vagy ugráljon.
■ Fejtsen ki kis nyomást, de legyen határozott, reszeljen a vágószem elülső sarka felé.
■ Emelje fel a reszelőt visszafelé irányban mindig.
■ Minden késnél elegendő néhány határozott mozdulat a reszelővel. Reszeljen meg minden vágószemet a bal oldalon (A), ugyanabban az irányban. Ezután a másik oldal következik, reszelje meg a vágószemeket a jobb oldalon (B), ellentétes irányban.
■ Távolítsa el a reszelőre tapadt fémszennyeződést egy drótkefe segítségével.

FIGYELEMFELHÍVÁS

A rosszul megélesített vagy tompa lánc túlságosan megnövelheti a motor fordulatszámát a vágás során, ami károsíthatja a motort.

FIGYELMEZTETÉS

A lánc rossz élesítése növeli a megugrás veszélyét.

FIGYELMEZTETÉS

Ha a sérült láncot nem cseréli ki, vagy nem javíttatja meg, súlyos testi sérülésekkel járó balesetveszélynek teszi ki magát.

A FELSŐ SZEGÉLY ÉLEZÉSI SZÖGE (53. ábra)

(A) 30° HELYES - A reszelőtartókon jelzés található, mely segítségével be lehet állítani a reszelő helyes szögét a felső szegélyhez viszonyítva.
(B) 30°-NÁL KISEBB - Harántvágásokhoz.
(C) 30°-NÁL NAGYOBB - A hegyes él gyorsan elkopik.

AZ OLDALSÓ RÉSZ SZÖGE (54. ábra)

(D) 80° HELYES - Ez az a szög, ami akkor képződik, ha megfelelő átmérőjű reszelőt tesz a reszelőtartóba.
(E) KAMPÓ - "Megakasztja" a fát, és gyorsan eltopul, növeli a megugrás veszélyét. Ez akkor fordulhat elő, ha túl kis átmérőjű vagy túl alacsonyra helyezett reszelőt használ.
(F) LEJTŐ - Az előrehaladás túl nagy erőt vesz igénybe, a láncvezető és a lánc túlságosan elkopik. Ez akkor fordulhat elő, ha túl nagy átmérőjű vagy túl magasra helyezett reszelőt használ.

A MÉLYSÉGHATÁROLÓK JÁTÉKA (55 - 57 ábrák)

■ A mélységhatárolók játékát tartsa 0,6 mm-en (A). Használjon mélységmérőt a határolók játékának ellenőrzéséhez.
■ Ellenőrizze a mélységhatárolók játékát a lánc minden egyes élesítése után.
■ Használjon laposreszelőt (B) (nincs mellékelve) és egy köszörülő alátétet (C) (nincs mellékelve) az összes határoló egységes reszeléséhez.

Használjon egy 0,6 mm-es alátétet. Miután az összes mélységhatárolót megreszelte, adja vissza az eredeti formájukat az elülső részük lekerekítésével. Ügyeljen arra, hogy ne sértse meg a szomszédos meghajtó láncszemeket a reszelő szélével.

A mélységhatárolókat lapos reszelővel kell beállítani, abban az irányban, amelyben a szomszédos vágószemeket élesítette körreszelővel. Ügyeljen arra, hogy a laposreszelő ne érjen a vágószemekhez a mélységhatárolók beállításakor.

A LÁNCVEZETŐ KARBANTARTÁSA (58. ábra)

FIGYELEMFELHÍVÁS

A láncfűrész minden karbantartása előtt bizonyosodjon meg arról, hogy a lánc le lett állítva.

Fordítsa meg a láncvezetőt minden munkahét után, hogy a két oldala ugyanolyan mértékben kopjon, és ily módon maximális élettartamot biztosítson neki. Minden használat után tisztítsa meg a láncvezetőt és ellenőrizze, hogy nem tompa-e ill. nem rongálódott-e meg.

A láncvezető sínjei eldeformálódhatnak és érdesek lehetnek, ez a használat normális velejárója. Ezeket a hibákat megjelenésük után azonnal ki kell javítani egy reszelő segítségével.

A láncvezetőt a következő esetekben ki kell cserélni:

■ ha a sínek belső része annyira elkopott, hogy a lánc felfeküdhet az oldalára,
■ ha elgörbült,
■ ha a sínek elrepedtek vagy töröttek,
■ ha a sínek eltávolodtak egymástól.

A láncvezetőt olajozza minden munkahéten úgy, hogy láncolajat fecskendez be az olajozó furatba. Fordítsa meg a láncvezetőt és ellenőrizze, hogy a furatokban (A) és a lánc sínjében nincs szennyeződés.

A LÉGSZÜRÖ TISZTÍTÁSA (59 - 60 ábrák)

FIGYELEMFELHÍVÁS

Bizonyosodjon meg arról, hogy a légszűrő megfelelőképp a helyén van, mielőtt az alkatelemeket a helyükre rakja. Soha ne járassa a motort légszűrő nélkül, mivel ez károsíthatja.

A PORLASZTÓ BEÁLLÍTÁSA (61 - 63 ábrák).

Mielött a porlasztó beállításához kezdene:

■ Tisztítsa meg az indítóház szellőzőnyílásait egy ecset vagy sürített levegő segítségével.
■ Tisztítsa meg a légszűrőt (A). Lásd “A légszűrő tisztítása” c. részt.
■ Hagyja a motort néhány másodpercig járni, mielőtt az alapjárati fordulatszám beállításához kezdene.

Magyar

KARBANTARTÁS

FIGYELMEZTETÉS

Az időjárási viszonyok és a tengerszint feletti magasság befolyásolhatják a porlasztó működését. Ne hagyja, hogy a nézelődők közel menjenek a láncfűrészhez, amikor a porlasztó beállítását végzi.

Az alapjárati fordulatszám beállítása:

Az alapjáratí fordulatszám beállítása lehetővé teszi a szelep nyitásának módosítását a gyorsító ravasz elengedett állapotában.

Beállítás:

Fordítsa a “T” alapjáratí fordulatszám-szabályozó csavart jobbra az alapjáratí fordulatszám növeléséhez.
Fordítsa a “T” alapjárati fordulatszám-szabályozó csavart balra az alapjárati fordulatszám csökkentéséhez.
■ Hajtson végre egy próbavágást, majd állítsa be a H magas fordulatszám csavart a jobb vágási teljesítmény eléréséhez (nem pedig a maximális fordulatszám beállításához). A magas fordulatszám csavart nem lehet negyed fordulatnál jobban elfordítani.

FIGYELMEZTETÉS

A LÁNC SOHA NEM SZABAD HOGY ALAPJÁRATON FOROGJON. Egy, az alapjáraton forgó fűrészlánc súlyos testi sérüléssel járó baleseteket okozhat.

AZ INDÍTÓ TISZTÍTÁSA (62. ábra)

Használjon légáramot vagy egy ecsetet az indítóház szellőzőnyílásainak (B) tisztán tartásához.

A PORLASZTÓ FAGYÁSGÁTLÓ MECHANIZMUSA (64 - 65 ábrák)

A láncfűrészt egy szellőzőajtóval látták el, mely a henger műanyagfedél jobb oldalán helyezkedik el, és a motorból jövő meleg levegőt a porlasztó felé irányítja, hogy az ne fagyhasson be hideg időben történő használat esetén. Ha a láncfűrészt 0 °C és 5 °C közötti hőmérsékleten használja magas páratartalom mellett, akkor a porlasztóban jég képződhet. Ez a motor lassulását és/vagy működési zavarokat eredményezhet. Amennyiben ilyen feltételek mellett használja a láncfűrészt, a munka megkezdése előtt válassza ki a fagyásgátló üzemmódot.

A fagyásgátló üzemmód kiválasztásához:

■ Helyezze a be / ki kapcsológombot STOP “STOP” állásba.
■ Vegye le a légszűrő rekesz fedelét (A).
■ Vegye ki a légszüröt.
■ Emelje meg a szívató gombot (E) a henger műanyag fedelének (C) eltávolításához.
■ Csavarja ki a hengert a helyén rögzítő öt csavart. Vegye le a fedelet a hengerröl.

■ Távolítsa el a henger műanyagfedél jobb oldalán elhelyezkedő szellőzőajtót (D) úgy, hogy megnyomja.
Fordítsa meg ezt az ajtót oly módon, hogy a “Snow” (“Hó”) felirat felül legyen, majd tegye vissza a helyére.
■ Tegye vissza a henger fedelét is a helyére és csavarja vissza a rögzítőcsavarokat.
■ Helyezze vissza a szívató gombot, a légszűrőt és a légszűrő fedelét.

FIGYELMEZTETÉS

A szellőzőajtó mindig normál használati pozícióban (“Sun”) (“Nap”) legyen, ha nincs fagyásveszély. Amennyiben a láncfűrészt fagyásgátló üzemmódban használja az indokoltnál magasabb hőmérsékleten, akkor előfordulhat, hogy a motor nem fog megfelelőképp jámi.

A MOTOR TISZTÍTÁSA (66 - 67 ábrák)

Rendszeresen tisztítsa a henger (B) és a lendkerék (A) bordáit sürített levegő vagy egy ecset segítségével. A henger bordázatán összegyült szennyeződések jelenléte a motor veszélyes túlmelegedését idézheti elő.

FIGYELMEZTETÉS

Soha ne üzemeltesse a láncfűrészt, ha az alkatelemek valamelyike nincs megfelelőképp a helyén, leginkább a motor ill. az indítóház burkolata. Az alkatrészek ilyenkor esetlegesen eltörhetnek és szétrepülhetnek. A lendkereket és a meghajtó szerkezetet kizárólag valamely hivatalos Szerviz Központban javíttassa meg.

Megjegyzés: Ha a szerszám teljesítménye csökken, akkor lehet, hogy a kipufogót vagy a kipufogódobot a lerakódott korom eltömíti. Ki kell tisztítani ezeket a lerakódásokat, hogy a motor visszanyerje eredeti teljesítményét.

AZ ÜZEMANYAGSZÜRÖ ÁLLAPOTÁNAK ELLENÖRZÉSE (68. ábra)

Rendszeresen ellenőrizze az üzemanyagszűrőt (B). Cserélje ki, ha szennyezett vagy sérült.

GYERTYACSERE (69. ábra)

A gép motorja egy Champion RZ7C vagy NgK CMR7H típusú gyertyával működik, melynek elektródtávolsága 0,64 mm. Gyertyacserét 50 üzemóránként, vagy szükség esetén gyakrabban végezzen ugyanilyen típusú gyertyával.

■ Csavarja ki a gyertyát egy csavarkulcs (A) segítségével balra hajtva.
■ Vegye ki a gyertyát.
■ Tegye be az új gyertyát a csavarmenetbe és kézzel csavarja jobbra. Végül, jól szorítsa meg egy kulcs (B) segítségével.

Megjegyzés: Vigyázzon arra, hogy ne zárja rövidre a gyertya vezetékét: ez súlyosan károsíthatja a szerszámot.

Magyar

KARBANTARTÁS

A SZIKRAFOGÓ ÉS KIPUFOGÓ RÁCS ELLENŐRZÉSE / TISZTÍTÁSA (70. ábra)

A kipufogón szikrafogó rács van. A hibás szikrafogó rács tűzveszélyes. A rács még normál használati körülmények között is bekormozódhat. Hetente ellenőrizni, valamint szükség esetén azonnal tisztítani kell. A kipufogódobot és a szikrafogót tartsa mindig jó állapotban.

Bizonyosodjon meg arról, hogy a támasztó köröm mindig megfelelően fel van szerelve a láncfűrészre.

FIGYELMEZTETÉS

A kipufogódob rendkívül forró a láncfűrész használata alatt és után. A súlyos sérülések veszélyének csökkentése érdekében kerüljön bármiféle kontaktust, érintkezést a kipufogódobbal.

■ Várja meg, amíg a kipufogódob lehül.
Távolítsa el a dob fedelét rögzítő torx csavart (E) és 8 mm-es anyákat (D); vegye le a fedelet (C) és a szikrafogó rácsot (A).
■ Ha a szikrafogó rács szennyezett, tisztítsa meg egy kis drótkefe segítségével. Cserélje ki a szikrafogó rácsot, ha repedezett vagy sérült.
■ Távolítsa el a kipufogódobot (B)
■ Használjon egy lapos csavarhúzót a koromlerakódások eltávolításához a szellőzőnyílásokon keresztül.
■ Törölje le a kipufogódob szellőzőnyílásaira és a henger kipufogórendszerére lerakódott kormot is.
■ Tegye vissza a kipufogódobot, a szikrafogó rácsot és a dob fedelét a helyére.
■ Csavarja vissza a torx csavarokat és az anyákat.

A LÁNCFÉK SZEMREVÉTELEZÉSE ÉS TISZTÍTÁSA (71 - 72 ábrák)

Vegye le a meghajtó szerkezet fedelét és törölje le a láncfék (A) alkatelemeit. Ellenőrizze a fékszalag (C) elhasználódási fokát és cserélje ki, ha kopott vagy deformálódott. A szalag vastagsága nem szabad hogy 0,6 mm-nél kisebb legyen. Másként mondva, nem szabad hogy a felénél jobban elkopjon.
■ Tartsa mindig tisztán a láncfék mechanizmusát és kenje rendszeresen a fék csuklós részét (B).
■ Rendszeresen ellenőrizze a láncfék működését javítási és tisztítási munkálatok után. Lásd “A láncfék használata” c. részt további tájékozódás végett.
■ Ellenőrizze a lánc visszacsapás gátlót (D) és cserélje le, ha sérült.

FIGYELMEZTETÉS

Még a mechanizmus napi rendszerességgel végzett tisztítása sem biztosíthatja azt, hogy a láncfék munka közben megbízhatóan működjön. Tartsa be a vágásra vonatkozó előírásokat.

A LÁNCFÜRÉSZ TÁROLÁSA (EGY HÓNAPNÁL HOSSZABB IDÖRE)

■ Ontse az üzemanyagtartályban található összes benzint egy homologizált benzines marmonkannába.
- Járassa a motort, amíg le nem áll. Ez lehetővé teszi, hogy az összes üzemanyag kiürüljön, ellenkező esetben elveszítheti erejét, vagy gumis állagú lerakódást okozhat a rendszerben.
- Nyomja meg többször az indító befecskendező gombot, hogy leeressze a porlasztóban maradt összes üzemanyagot.
■ Az összes láncolajat öntse egy homologizált olajtartályba.
■ Gondosan tisztítsa meg a láncfűrészt.
■ A szerszámot egy jól szellőző, a gyermekek számára nem hozzáférhető helyen kell tárolni.

Megjegyzés: Ne tárolja a láncfűrészt olyan oxidálószerek közelében, mint pl. a kerti munkáknál használatos vegyszerek ill. jégmentesítő sók.

Az üzemanyag tárolása és kezelése tekintetében lásd a megfelelő ISO szabványokat és a helyi rendeleteket. A megmaradt üzemanyagot egy másik, kétütemű motorral működő szerszámban is felhasználhatja.

Magyar

HIBAELHÁRÍTÁS

Probléma	Lehetséges ok	Megoldás
Nem indul be a motor. [bizonyosodjon meg arról, hogy a kapcsológomb be (I) állásban van-e]	Nincs szikra.A motor lefullad.	Ellenőrizze a gyertya állapotát. Vegye le a légszűrő fedelét. Vegye ki a gyertyát a hengerből. Csatlakoztassa vissza a gyertya kábeleit és helyezze a gyertyát a henger tetejére, a fém részt a henger csatlakozójához. Húzza meg az indítózsinórt és figyelje meg, hogy képződik-e szikra a gyertya elektródái között. Amennyiben nem képződik szikra, tesztelje le egy új gyertyával.Vegye ki a gyertyát, miután a kapcsológombot ki állásba helyezte. Nyomja a szívató gombot be állásba (teljesen benyomva) és húzza meg a berántó-zsinórt 15 - 20-szor. Ez lehetővé kell, hogy tegye, hogy a motorból kijöjjön a felesleges üzemanyag. Tisztítsa meg és tegye vissza a gyertyát a helyére. Helyezze a kapcsológombot be (I) állásba. Nyomja meg az indító befecskendező pumpát 4-szer. Húzza meg háromszor a berántó-zsinórt úgy, hogy a szívató gomb teljesen be van nyomva (be állás). Ha a motor nem indul be, nyomja a szívató gombot fél fojtás pozícióba (közbülső pozíció) és indítson normál módon. Amennyiben a motor még így sem indul be, ismételje meg a fentebb leírtakat egy új gyertyával.
A motor beindul, de nem gyorsul fel megfelelően.	Az “L” (alacsony fordulatszám) csavart be kell állítani.	Forduljon egy hivatalos Szerviz Központhoz, ahol egy szakember be fogja állítani a porlasztót.
A motor beindul, de utána leáll.	Az “L” (alacsony fordulatszám) csavart be kell állítani.	Forduljon egy hivatalos Szerviz Központhoz, ahol egy szakember be fogja állítani a porlasztót.
A motor beindul, de nem működik megfelelőképpen a teljes fordulatszámon.	A “H” (magas fordulatszám) csavart be kell állítani.	Forduljon egy hivatalos Szerviz Központhoz, ahol egy szakember be fogja állítani a porlasztót.
A motor nem éri el a teljes fordulatszámát és/vagy túlzottan füstöl.	Rossz a benzin / olaj keverési arány.A légszűrő elszennyeződött.A szikrafogó rács szennyezett.A “H” (magas fordulatszám) csavart be kell állítani.	Használjon frissen kevert üzemanyagot, melyben a megfelelő arányban van a kétütemű, szintetikus olaj.Tisztítsa meg a légszűrőt. Lásd “A légszűrő tisztítása” c. részt.Tisztítsa meg a szikrafogó rácsot. Lásd “A szikrafogó és kipufogó rács ellenőrzése / tisztítása” c. részt.Forduljon egy hivatalos Szerviz Központhoz, ahol egy szakember be fogja állítani a porlasztót.
A motor beindul, forog és gyorsul, de nem tartja az alapjáratí fordulatszámot.A motor forog alapjáraton.	A porlasztó alapjáratí fordulatszám-szabályozó csavarját be kell állítani.A porlasztó alapjáratí fordulatszám-szabályozó csavarját be kell állítani.Légszivárgás van a rendszerben.	Fordítsa a “T” alapjáratí fordulatszám-szabályozó csavart jobbra az alapjáratí fordulatszám növeléséhez. Lásd “A porlasztó beállítása” c. részt.Fordítsa a “T” alapjáratí fordulatszám-szabályozó csavart balra az alapjáratí fordulatszám csökkentéséhez. Lásd “A porlasztó beállítása” c. részt.Forduljon egy hivatalos Szerviz Központhoz a meghibásodott rendszer cseréjével.

Magyar

HIBAELHÁRÍTÁS

Probléma	Lehetséges ok	Megoldás
A motor forog alapjáraton.	Az olajtartály üres.A lánc túl feszes.Az olajozó rendszer nem működik.Az olajbemenetek el vannak dugulva.	Az olajtartályt az üzemanyagtartállyal egyidejűleg kell feltölteni.Lásd a jelen kézikönyv “A láncfeszesség beállítása” c. részét az utasításokhoz.Hagyja a motort közepes fordulatszámon 30 - 45 másodpercig járni. Állítsa le a láncfűrészt és ellenőrizze, hogy nem csöpög-e olaj a láncvezetőből. Ha olajat talál, a lánc lehet hogy tompa, vagy a láncvezető sérült.Távolítsa el a fogaskerék-ház borítását és a láncvezetőt, majd tisztítsa meg az olajbemeneteket egy kefe segítségével.
A láncvezető és a lánc melegszik és füstöl.	A láncfék le van nyomva.A lánc túl feszes.A láncvezető és a lánc nincsenek megfelelőképp felhelyezve.A láncvezető és/vagy a lánc sérültek.A lánckerék sérült.	Engedje ki a láncféket. Lásd “A láncfék használata” c. részt.Lásd a jelen kézikönyv “A láncfeszesség beállítása” c. részét az utasításokhoz.Lásd “A láncvezető és a lánc cseréje” c. részt.Ellenőrizze a láncvezetőt és a láncot.Forduljon egy hivatalos Szerviz Központhoz, ahol egy szakember ki fogja cserélni a lánckereket.

Čeština

KIRJELDUS (Joonis 1)

Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártáshibák, valamint a készülékben található alkatrészek miatt jelentkező meghibásodás ellen. A garancia az eladó által, a vásárló számára készített, eredeti adásvételi szerződésen feltüntetett dátumtól érvényes.

A normális igénybevételböl fakadó elhasználódás, a nem rendeltetésnek megfelelő használat vagy karbantartási művelet miatt fellépő, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik.

A garancia periódus alatt fellépő meghibásodás esetén, juttassa el NEM SZÉTSZERELT ÁLLAPOTBÁN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba.

A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelteket.

A fenti garancia kizárólag az Egyesült Királyságban, az Európai Unióban és Ausztrálíában érvényes. A többi országban ettől különböző garancia lehet érvényben. A részletesebb garanciafeltételekről történő tájékoztatásért kérjük forduljon a helyi viszonteladónkhoz.

CZ

ZÁRUKA - ZÁRUČNÍ PODMÍNKY

Felletösségünk teljes tudatában kijelenjtük, hogy ez a termék megfelel a következő irányelvek biztonsági és egészségvédelmi előírásainak: a 98/37/EK Gépek, valamint olyan, más vonatkozó irányelvek, mint a 89/336/EGK Elektromágneses összeférhetőség (EMC), a 2000/14/EK Nyíltéri felhasználásra szánt gépek zajkibocsátása és a 97/68/EK gáz szennyezőanyag-kibocsátásról szóló, valamint a 2002/88/EK és a 2004/26/EK irányelvek.

A következő európai és/vagy nemzeti szabványok és/vagy műszaki követelmények szövegei lettek alapul véve az európai uniós irányelvekben lefektetett egészségvédelmi és biztonsági követelmények alkalmazásához: DIN EN ISO 11681-1:2004 / ISO 22868:2005 / ISO 22867:2004 / EN 55012 : 2002

Ez a termék tanúsítottan megfelel a 2000/14/EK, zajkibocsátásról szóló irányelvnek.

	35 cm ^3	40 cm ^3	44 cm ^3
Mért hangteljesítményszint	112 dB (A)	112 dB (A)	112 dB (A)
Garantált hangteljesítményszint	113 dB (A)	113 dB (A)	113 dB (A)
Kibocsátás időpontja	1 / 2007

Ez a termék az alábbi vizsgálati és tanúsító szervezet által végzett ellenőrzés alapján tanúsítottan megfelel a 2000/14/EK irányelvnek: SLG PRÜF- UND ZERTIFIZIERUNGS GMBH. BURGSTÄDTER STRASSE 20, D-09232, HARTMANNSDORF, NÉMETORSZÁG.

Típus	Vízsga bizonyítvány sz. típus(kiadta az Intertek Deutschland GMBH)
RCS-3535C2	07SHW0980-01
RCS-4040C2	07SHW0984-01
RCS-4446C2	07SHW1029-01

A műszaki dokumentáció a következő vállalatnál található: Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hongkong.

Megfelelőségi nyilatkozat, kiállítva 2006 szeptemberben a Homelite Far East Co., Ltd. által.

CZ

PROHLÁŠENÍ ES O SHODĚ
