NÁVOD NA OBSLUHU RCS-3535C2 RYOBI

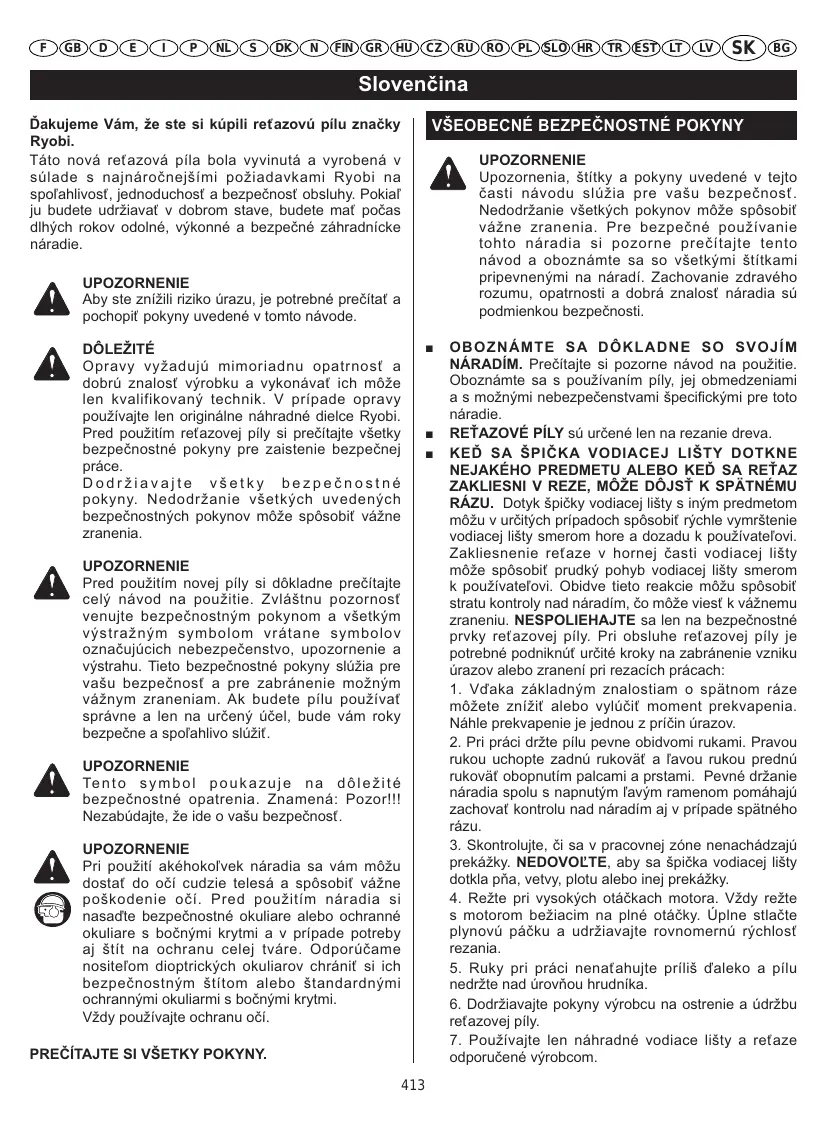

Ďakujeme Vám, že ste si kúpili reťazovú pílu značky Ryobi.

Táto nová reťazová píla bola vyvinutá a vyrobená v súlade s najnáročnejšími požiadavkami Ryobi na spoľahlivosť, jednoduchosť a bezpečnosť obsluhy. Pokiaľ ju budete udržiavať v dobrom stave, budete mať počas dlhých rokov odolné, výkonné a bezpečné záhradnícke náradie.

UPOZORNENIE

Aby ste znížili riziko úrazu, je potrebné prečítať a pochopit pokyny uvedené v tomto návode.

DÔLEŽITÉ

Opravy vyžadujú mimoriadnu opatnost a dobrú znalost výrobku a vykonávať ich môže len kvalifikovaný technik. V prípade opravy používajte len originálne náhradné dielce Ryobi. Pred použítím reťazovej píly si prečítajte všetky bezpečnostné pokyny pre zaistenie bezpečnej práce.

Dodržiavajte všetky bezpečnostné pokyny. Nedodržanie všetkých uvedených bezpečnostných pokynov môže spôsobit vážne zranenia.

UPOZORNENIE

Pred použitím novej píly si dôkladne prečítajte celý návod na použitie. Zvláštnu pozornosť venujte bezpečnostným pokynom a všetkým výstražným symbolom vrátane symbolov označujúcich nebezpečenstvo, upozornenie a výstrahu. Tieto bezpečnostné pokyny slúžia pre vašu bezpečnosť a pre zabránenie možným vážnym zraneniam. Ak budete pílu používať správne a len na určený účel, bude vám roky bezpečne a spoľahlivo slúžiť.

UPOZORNENIE

Tento symbol poukazuje na dôležité bezpečnostné opatrenia. Znamená: Pozor!!! Nezabúdajte, že ide o vašu bezpečnosť.

UPOZORNENIE

Pri použití akéhokol'vek náradia sa vám môžu dostať do očí cudzie telesá a spôsobiť vážne poškodenie očí. Pred použitím náradia si nasaďte bezpečnostně okuliare alebo ochranné okuliare s bočnými krytmi a v prípade potreby aj štít na ochranu celej tváre. Odporúčame nositelom dioptrických okuliarov chráníť si ich bezpečnostným štítom alebo štandardnými ochrannými okuliarmi s bočnými krytmi.

Upozornenia, štítky a pokyny uvedené v tejto časti návodu slúžia pre vašu bezpečnosť. Nedodržanie všetkých pokynov môže spôsobíť vážne zranenia. Pre bezpečné používanie tohto náradia si pozorne prečítajte tento návod a oboznámte sa so všetkými štítkami pripevnenými na náradí. Zachovanie zdravého rozumu, opatnosti a dobrá znalosť náradia sú podmienkou bezpečnosti.

■ OBOZNÁMTE SA DÓKLADNE SO SVOJÍM NÁRADÍM. Prečítajte si pozorne návod na použitie. Oboznámte sa s používaním píly, jej obmedzeniami a s možnými nebezpečenstvami špecifickými pre toto náradie.
■ RETAZOVÉ PÍLY sú určené len na rezanie dreva.
■ KEĐ SA ŠPIČKA VODIACEJ LIŠTY DOTKNE NEJAKÉHO PREDMETU ALEBO KEĐ SA REŤAZ ZAKLIESNI V REZE, MÓŽE DÔJŠT K SPÄTNÉMU RÁZU. Dotyk špičky vodiacej lišty s iným predmetom môžu v určitých prípadoch spôsobít rýchle vymrštenie vodiacej lišty smerom hore a dozadu k používateľovi. Zakliesnenie reťaze v hornej časti vodiacej lišty môže spôsobít prudký pohyb vodiacej lišty smerom k používateľovi. Obidve tieto reakcie môžu spôsobít stratu kontroly nad náradím, čo môže viest k vážnemu zraneniu. NESPOLIEHAJTE sa len na bezpečnostné prvky reťazovej píly. Pri obsluhe reťazovej píly je potrebné podniknúť určité kroky na zabránenie vzniku úrazov alebo zranení pri rezacích prácach:

1. Vďaka základným znalostiam o spätnom ráze môžete znížiť alebo vylúčiť moment prekvapenia. Náhle prekvapenie je jednou z príčin úrazov.
2. Pri práci držte pílu pevne obidvomi rukami. Pravou rukou uchopte zadnú rukováť a ľavou rukou prednú rukováť obopnutím palcami a prstami. Pevné držanie náradia spolu s napnutým ľavým ramenom pomáhajú zachovať kontrolu nad náradím aj v prípade spätného rázu.
3. Skontrolujte, či sa v pracovnej zóne nenachádzajú prekážky. NEDOVOL'TE, aby sa špička vodiacej lišty dotkla pňa, vetvy, plotu alebo inej prekážky.
4. Režte pri vysokých otáčkach motora. Vždy režte s motorom bežiacim na plné otáčky. Úplne stlačte plynovú páčku a udržiavajte rovnomernú rýchlost rezania.
5. Ruky pri práci nenaťahujte príliš d'aleko a pílu nedržte nad úrovňou hrudníka.
6. Dodržiavajte pokyny výrobcu na ostrenie a údržbu reťazovej píly.
7. Používajte len náhradné vodiace lišty a reťaze odporučené výrobcom.

Slovenčina

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

■ REŤAZOVÚ PÍLU NIKDY NEOBSLUHUJTE JEDNOU RUKOU. Držaním píly jednou rukou môžete spôsobit vážne zranenie nielen sebe, ale aj asistujúcim alebo okolostojacim osobám. Reťazová píla sa musí používať obidvomi rukami.
■ NEPRACUJTE S REŤAZOVOU PÍLOU, KEĎ STE UNAVENÍ. Nepoužívajte reťazovú pílu, keď ste unavení, chorí alebo pod vplyvom alkoholu, drog alebo liekov, ktoré znižujú pozornosť.
■ NOSTE BEZPEČNOSTNÚ OBUV. Noste priliehavý odev, ochranné rukavice, ochranné okuliare, chrániče sluchu a ochrannú prilbu.
■ NESTOJTE NA NESTABILNOM POVRCHU pri práci s reťazovou pílou: napr. na rebríkoch, lešení, stromoch atd.
■ S PALIVOM MANIPULUJTE OPATRNE. Motor štartujte minimálne 15 m od miesta, kde ste plnili nádrž palivom.
■ NEDOVOL'TE OSTATNÝM OSOBÁM stáť v blízkosti miesta, kde štartujete pílu alebo kde s ňou režete. Okolostojace osoby a zvieratá sa nesmú zdržiavať v pracovnej zóne.
■ NEZAČÍNAJTE REZAT, kým nie je pracovná zóna vyčistená, kým nebudete môčt stát pevne na obidvoch nohách a kým nebudete mať premyslenú únikovú cestu pred padajúcim stromom.
■ VŠETKY ČASTI TELA MUSIA BYŤ V DOSTATOČNEJ VZDIALENOSTI od píly, ked' je zapnutý motor.
PRI PRENÁŠANÍ REŤAZOVEJ PÍLY VŽDY VYPNITE MOTOR A ZAISTITE BRZDU, vodiaca lišta a reťaz majú smerovať dozadu a tlmič má byť na strane odvrátenej od tela. Pri preprave reťazovej píly použite vhodné puzdro na vodiacu lištu.
■ NEPOUŽÍVAJTE REŤAZOVÚ PÍLU, AK JE POŠKODENÁ, nesprávne nastavená alebo neúplne či nie pevne zmontovaná. Skontrolujte, či sa reťaz zastaví, keď uvoľníte plynovú páčku.
■ VYPNITE MOTOR pred položením píly na zem. NIKDY nenechávajte reťazovú pílu zapnutú bez dozoru. Ako d’alšie bezpečnostné opatrenie použite brzdu reťaze pred položením píly na zem.
■ BUĐTE MIMORIADNE OPATRNÍ pri rezaní malých kríkov a stromčekov, pretože tenké konáriky sa môžu zachytit' v reťazi a vymrštiť smerom k vám alebo narušiť vašu rovnováhu.
■ KEĐ REŽETE KONÁR s vynaložením tlaku, buďte pripravení, aby ste mohli rýchle odskočit, keď napätie v drevených vláknach zrazu povolí.
■ RUKOVÄTE UDRŽIAVAJTE suché, čisté a bez zvyškov oleja alebo palivovej zmesi.
■ REŤAZOVÚ PÍLU POUŽÍVAJTE LEN v dobre vetraných priestoroch.
■ NEPOUŽÍVAJTE REŤAZOVÚ PÍLU NA PRÁCU V KORUNE STROMU, ak ste na to neboli predtým

odborne vyškolení.

■ PRI PRÁCI S REŤAZOVOU PÍLOU MAJTE VŽDY PORUKE HASIACI PRÍSTROJ.
■ Počas prepravy a skladovania použite kryt vodiacej lišty.
■ Reťaz by sa mala používať vždy so správne namontovanou zubovou opierkou.
■ DODRŽIAVAJTE POKYNY NA OSTRENIE a údržbu reťazovej píly.
■ POUŽÍVAJTE LEN VODIACE LIŠTY a reťaze znižujúce spätný ráz určené pre tento výrobok.
■ NEPRISPÔSOBUJTE blok motora ohnutej vodiacej lište ani nepripájajte príslušenstvo alebo zariadenia, ktoré nie sú uvedené pre túto pílu.
■ USCHOVAJTE SI TIETO POKYNY. Pravidelne si ich čítajte a informujte o nich prípadných d'alších používatelov. Ak tento výrobok niekomu požičiate, požičajte aj tieto pokyny.

ŠPECIFICKÉ BEZPEČNOSTNÉ POKYNY

UPOZORNENIE

Upozornenia, štítky a pokyny uvedené v tejto časti návodu slúžia pre vašu bezpečnosť. Nedodržanie všetkých pokynov môže spôsobit vážne zranenia.

VŠEOBECNÉ OPATRENIA

■ NEODREZÁVAJTE VINIČE ani malý podrast (s priemerom menším ako 76 mm).
■ POVRCH TLMIČA JE VEĽMI HORÚCI počas práce a bezprostredne po nej, preto sa ho nedotýkajte časťami tela. Kontakt s tlmičom môže spôsobit vážne popáleniny.
■ REŤAZOVÚ PÍLU DRŽTE VŽDY OBIDVOMI RUKAMI, keď je motor zapnutý. Obidve rukováte uchopte pevne obopnutím palcami a prstami.
NIKDY NEDOVOLTE POUŽÍVAŤ RETAZOVÚ PÍLU osobám, ktoré neboli náležite poučené o jej správnom používaní. Toto platí ako pre požičovne, tak aj pre súkromných vlastníkov náradia.
■ PRED NAŠTARTOVANÍM MOTORA skontrolujte, či sa reťaz nedotýka žiadneho predmetu.
■ REŤAZOVÚ PÍLU POUŽÍVAJTE len v dobre vetraných priestoroch.
■ VHODNÝ BEZPEČNOSTNÝ PRACOVNÝ ODEV. Noste priliehavý odev. Vždy noste dlhé a hrubé nohavice, vysokú obuv a rukavice. Nenoste šperky, krátke nohavice, sandále a nikdy nepracujte s bosými nohami. Nenoste volný odev, ktorý by sa mohol zachytit do motora alebo refaze či podrastu. Noste kombinézu, džínsy alebo iné priliehavé nohavice z pevnej látky. Ak máte dlhé vlasy, stiahnite si ich gumičkou nad úrovňou ramien.

Slovenčina

ŠPECIFICKÉ BEZPEČNOSTNÉ POKYNY

■ Noste protišmykovú bezpečnostnú obuv a pracovné rukavice, ktoré zlepšujú pevné držanie náradia a chránia ruky.
- Pri práci s náradím používajte ochranné okuliare, chrániče sluchu a ochrannú prilbu.

PLNENIE PALIVOVEJ NÁDRŽE (NEFAJČITE!)

• Pri manipulácii s palivom buďte opatrní, aby nedošlo k riziku požiaru a popálenín. Palivo je veľmi horľavá látka.
  ■ Palivo miešajte a skladujte v nádobe určenej na skladovanie benzínu (kanister).
  ■ Benzín miešajte vonku, v bezpečnej vzdialenosti od zdrojov iskrenia a otvoreného ohňa.
  ■ Pred doplňaním paliva si vyberte prázdnu plochu, vypnite motor a nechajte ho vychladnúť.
  ■ Pomaly odkrutkujte uzáver palivovej nádrže, aby došlo k uvoľneniu tlaku a aby sa palivo nerozlialo okolo uzáveru.
  ■ Po doplnení paliva uzáver paliva dobre pritiahnite.
• Prípadné rozliate palivo utrite. Pred spustením motora sa postavte do vzdialenosti 15 m od miesta, kde ste nalievali palivo do nádrže.
  ■ Rozliate palivo za žiadnych okolností nezapaľujte.

ZÁKLADNÉ OPATRENIA PRI REZANÍ/PRACOVNÁ ZÓNA

■ Nepoužívajte reťazovú pílu na prácu v korune stromu.
■ Nerežte, keď stojíte na rebríku: je to veľmi nebezpečné.
- Okolostojace osoby a zvieratá sa nesmú zdržiavať v pracovnej zóne. Nedovoľte ostatným osobám stáť v blízkosti mieste, kde štartujete pílu alebo kde s ňou režete.

POZNÁMKA: Veľkosť pracovnej zóny závisí od vykonávanej práce, ako aj od veľkosti stromu alebo spracovávaného materiálu. Napríklad pri spil’ovaní stromu je potrebná văčšia pracovná zóna než pri priečnom rezaní kmeňov.

TLAK A ŢAH

Spätné pôsobenie (reakcia) je vždy v opačnom smere, ako je smer otáčania reťaze. Preto je pri rezaní spodným okrajom lišty nutné regulovať ŢAH a pri rezaní horným okrajom lišty je nutné regulovať TLAK.

POZNÁMKA: Reťazová píla bola odskúšaná výrobcom.

Nikdy nepoužívajte poškodenú, nesprávne nastavenú

alebo neúplne či nie pevne zmontovanú reťazovú pílu.

Skontrolujte, či sa reťaz zastaví, keď uvoľníte plynovú páčku. Ak sa reťaz otáča aj pri voľnobehu, je pravdepodobne potrebné nastaviť karburátor. Pozřite si časť “Používanie náradia - Nastavenie voľnobežných otáčok” v tomto návode.

Ak sa reťaz stále otáča pri vol’nobežných otáčkach aj po nastavení, obrátte sa za účelom nastavenia na servisné stredisko Ryobi a náradie nepoužívajte, kým nebude opravené.

UPOZORNENIE

Všetky opravy reťazovej píly, okrem opráv uvedených v tomto návode a údržby, môžu vykonávať len odborne spôsobilí technici. Ak sa použijů nesprávne nástroje na zloženie zotrvačníka alebo spojky, alebo na jeho pridržanie pri vyberaní spojky, môže to viest ku konštrukčnému poškodeniu zotrvačníka a následne jeho prasknutiu, čo môže spôsobit vážne zranenie.

SPÄTNÝ RÁZ

Spätný ráz je nebezpečná reakcia, ktorá môže viesť k vážnemu zraneniu. Nespoliehajte sa len na bezpečnostné prvky reťazovej píly. Pri obsluhe reťazovej píly je potrebné prijať určité bezpečnostné opatrenia na zabránenie vzniku úrazov alebo zranení pri rezacích prácach.

POZNÁMKA: Pozrite si časť “Používanie náradia” v tomto návode, kde nájdete d’alšie informácie o spätnom ráze a o tom, ako zabrániť vážnym zraneniam osôb.

ODLOŽTE SI TENTO NÁVOD PRE POUŽITIE V BUDÚCNOSTI.

Slovenčina

SYMBOLY

Na výrobku môžu byť vyznačené niektoré z uvedených symbolov. Preštudujte si ich a naučte sa ich význam. Správny výklad týchto symbolov vám umožní používať výrobok lepšie a bezpečnejšie.

SYMBOL	NÁZOV	URČENIE/VÝZNAM
	Výstražný symbol	Opatrenia, ktoré sa týkajú vašej bezpečnosti.
	Prečítajte si návod na použitie	Aby sa zmenšilo riziko zranenia, je nevyhnutné pred použitím tohto výrobku preštudovať si a pochopiť návod na použitie.
	Pri práci používajte ochranné okuliare, chrániče sluchu a ochrannú prilbu	Pri práci s náradím používajte ochranné okuliare, chrániče sluchu a ochrannú prilbu.
	Zákaz fajčiť	Náradie nepoužívajte, keď fajčíte, alebo v blízkosti iskier alebo otvoreného ohňa.
	Náradie držte obidvomi rukami	Pri práci držte pílu pevne obidvomi rukami.
	Náradie neobsluhujte jednou rukou	Reťazovú pílu nikdy neobsluhujte len jednou rukou.
	Oxid uhoľnatý	Motory produkujú oxid uhoľnatý, je to smrteľne jedovatý plyn bez zápachu. Náradie nepoužívajte v uzavretom priestore.
	Spätný ráz	NEBEZPEČENSTVO! Dávajte pozor na nebezpečný spätný ráz.
	Kontakt so špičkou vodiacej lišty	Vyhýbajte sa kontaktu so špičkou vodiacej lišty.
	Noste rukavice	Pri práci s reťazovou pílou noste protišmykové a hrubé rukavice.
	Benzín a olej	Používajte len bezolovnatý benzín pre motorové vozidlá s oktánovým číslom 87 [(R + M)/2] a viac. Tento výrobok je vybavený dvojtaktným motorom, ktorý na svoju prevádzku potrebuje zmes benzínu a syntetického oleja pre dvojtaktné motory.
	Náradie nenechávajte v blízkosti nepovolaných osôb	Okolostojace osoby a zvieratá sa musia zdržiavať vo vzdialenosti aspoň 15 m od miesta používania výrobku.

Slovenčina

TECHNICKÉ ÚDAJE

	RCS-3535C235 cm3	RCS-4040C240 cm3	RCS-4446C244 cm3
Hmotnosť - bez vodiacej lišty, reťaze, paliva alebo oleja	4,6 kg	4,6 kg	4,6 kg
Objem palivovej nádrže	310 cm3	310 cm3	310 cm3
Objem olejovej nádrže	210 cm3	210 cm3	210 cm3
Dĺžka vodiacej lišty	35 cm	40 cm	46 cm
Híbky rezu	320 mm	370 mm	410 mm
Typ lišty	Carlton 14-10-N1-MHC UNB	Carlton 16-10-N1-MHC UNB	Carlton 18-10W-K1-HC UNB
Rozstup reťaze	9,53 mm	9,53 mm	8,26 mm
Hrúbka reťaze	1,27 mm	1,27 mm	1,27 mm
Typ reťaze	Carlton N1C-BL-M-52E SK	Carlton N1C-BL-M-57E SK	Carlton K1L-BL-72E
Reťazové koleso	6 zubov	6 zubov	7 zubov
Obsah valca	35 cm3	40,1 cm3	44 cm3
Menovitý výkon	1,7 kW / 10000 ot./min	1,8 kW / 10000 ot./min	1,9 kW / 9500 ot./min
Menovité otáčky	12000 ot./min	12000 ot./min	12 000 ot./min
Voľnoběžné otáčky motora	2700 - 3100 ot./min	2700 - 3100 ot./min	2700 - 3100 ot./min
Merná spotreba paliva pri maximálnom výkone motora	435g/kwh	435g/kwh	435g/kwh
Hladina akustického tlaku (ISO22868)	103 dB(A)	103 dB(A)	103 dB(A)
Hladina akustického výkonu (ISO22868)	113 dB(A)	113 dB(A)	113 dB(A)
Úroveň vibrácií (ISO22867)
- Predná rukovát	6,4 m/s2	6,4 m/s2	6,4 m/s2
- Zadná rukovát	7,0 m/s2	7,0 m/s2	7,0 m/s2

POPIS (obr. 1)

1. Predný chránič ruky/Brzda reťaze
2. Predná rukoväť
3. Kryt valca
4. Gumový balónik
5. Ovládač sýtiča
6. Kryt spojky
7. Montážne matice vodiacej lišty
8. Vodiaca lišta
9. Reťaz píly s obmedzením spätného rázu

MONTÁŽ

UPOZORNENIE

Ak akákoľvek časť je poškodená alebo chýba, nepoužívajte výrobok, kým nebudú chýbajúce časti dodané. Nedodržanie tohto pokynu môže spôsobit vážne zranenie.

UPOZORNENIE

Výrobok neupravujte ani nevytvárajte príslušenstvo, ktoré nie je pre tento výrobok odporučené. Akékol'vek takéto zmeny alebo úpravy sú nesprávne a mohli by spôsobit nebezpečný stav, ktorý môže viest k možnému vážnemu zraneniu.

POZNÁMKA: Reťazová píla bola odskúšaná výrobcom. Preto je normálne, ak nájdete zvyšky oleja na píle. Prečítajte si a odstráňte všetky visačky a uschovajte ich s návodom na použitie.

1. Kryt štartéra/ventilátora
2. Rukovät štartéra
3. Spínač zapal'ovania
4. Západka plynovej páčky
5. Zadná rukoväť
6. Plynová páčka
7. Uzáver olejovej nádrže
8. Uzáver palivovej nádrže
9. Zubová opierka

Pozrite obrázky 34 - 43.

Prečítajte si časť týkajúcu sa výmeny vodiacej lišty a reťaze v tomto návode.

POUŽÍVANIE

UPOZORNENIE

Aj keď sa s výrobkom dobre oboznámite, nikdy neprestávajte byť opatrní. Pamätajte na to, že aj zlomok sekundy nepozornosti môže spôsobít vážne zranenie.

UPOZORNENIE

Pri používaní tohto náradia vždy noste bezpečnostné alebo ochranné okuliare. Inak sa vám môžu dostať do očí odletujúce predmety a spôsobit vážne zranenia.

Slovenčina

POUŽÍVANIE

UPOZORNENIE

Nepoužívajte žiadne nástavce alebo príslušenstvo, ktoré neodporúča výrobca tohto náradia. Použitie neodporúčaných nástavcov alebo príslušenstva môže spôsobít vážne zranenia.

SPÔSOBY POUŽITIA

Toto náradie používajte len na tieto účely:

■ Základné vyvetvovanie a spil'ovanie stromov a rezanie dreva
■ Odstraňovanie koreňových nábehov

PALIVO A PLNENIE PALIVOVEJ NÁDRŽE BEZPEČNÁ MANIPULÁCIA S PALIVOM

UPOZORNENIE

Pred plnením nádrže vždy vypnite motor. Nikdy nedolievajte palivo do nádrže, pokiaľ je náradie zapnuté alebo pokiaľ je motor ešte horúci. Pred spustením motora sa postavte do vzdialenosti aspoň 9 m od miesta, kde ste nalievali palivo do nádrže. NEFAJČITE! Nedodržanie tohto pokynu môže spôsobit’ vážne zranenie.

UPOZORNENIE

Skontrolujte, či neuniká palivo. Ak zistíte únik paliva, pred d'alším používaním píly odstráňte túto poruchu, aby ste zabránili požiaru alebo popáleninám.

• Pri manipulácii s palivom bud'te vždy opatrní, ide o veľmi horľavú látku.
  ■ Benzín miešajte a prelievajte vždy vonku, v bezpečnej vzdialenosti od zdrojov iskrenia a otvoreného ohňa. Nevdychujte výpary paliva.
  ■ Vyvarujte sa priameho kontaktu pokožky s benzínom alebo olejom.
  ■ Dávajte pozor, aby nedošlo k vystreknutiu benzínu alebo oleja do očí. Pri vniknutí benzínu alebo oleja do očí si ich ihned' dôkladne vypláchnite čistou vodou. Ak je očná sliznica podráždená, ihned' vyhl'adajte lekára.
  ■ Rozliaty benzín ihned' utrite.

PALIVOVÁ ZMES

■ Tento výrobok je vybavený dvojtaktným motorom, ktorý na svoju prevádzku potrebuje zmes benzínu a syntetického oleja pre dvojtaktné motory. Zmiešajte bezolovnatý benzín a syntetický olej pre dvojtaktné motory v čistej nádobe, ktorá zodpovedá bezpečnostným predpisom.
■ Tento motor používa bezolovnatý benzín pre

Nepoužívajte žiadny druh zmesí benzínu a oleja z benzínových čerpacích staníc, pretože tieto zmesi sú určené pre mopedy, motocykle atd.
■ Používajte len syntetický olej pre dvojtaktné motory.
■ Vmiešajte 2 % oleja do benzínu. Teda v pomere 50 : 1.
■ Pred doplnením paliva do nádrže palivovú zmes dôkladne premiešajte.
- Pripravte palivovú zmes v malom množstve. Nepripravujte si zmes na viac než mesiac dopredu. Odporúča sa používať syntetický olej pre dvojtaktné motory so stabilizujúcou prísadou.

Používajte len kvalitný olej na mazanie vodiacej lišty a reťaze značky Ryobi. Slúži na mazanie reťazí a plnenie olejových nádrží a vďaka svojmu zloženiu je účinný v širokom rozsahu teplôt bez potreby riedenia. Reťazová píla spotrebuje asi jednu nádrž oleja na jednu nádrž paliva.

Slovenčina

POUŽÍVANIE

POZNÁMKA: Nepoužívajte špinavý, už použitý alebo inak kontaminovaný olej. Mohlo by dôjst k poškodeniu olejového čerpadla, vodiacej lišty alebo reťaze.

Skontrolujte správnu funkciu brzdy reťaze pred každým použitím náradia.

• Chrbtom l'avej ruky aktivujte brzdu reťaze stlačením páčky brzdy reťaze/chrániča ruky smerom k lište, keď sa bude reťaz otáčat pri maximálnych otáčkach.
  Uvoľnite brzdu reťaze späť do polohy ZAPNUTÉ uchopením hornej časti páčky brzdy reťaze/chrániča ruky a jej potiahnutím smerom k prednej rukoväti, kým nebudete počuť cvaknutie.

UPOZORNENIE

Ak brzda reťaze ihned' nezastaví reťaz alebo ak brzda reťaze nezostane v zapnutej polohe bez pridržania, pred d'alším použitím píly ju nechajte opraviť v autorizovanom servise.

ŠTARTOVANIE MOTORA (obr. 6 - 10)

Spôsob štartovania sa líši v závislosti od toho, či je motor studený alebo zohriaty.

UPOZORNENIE

Postavte sa vľavo od dráhy reťaze. Nikdy nestojte rozkročení nad pílou či reťazou, ani sa nenakláňajte v smere dráhy reťaze.

■ Položte reťazovú pílu na rovnú zem a skontrolujte, či sa v blízkosti náradia nenachádzajú žiadne predmety alebo prekážky, ktorých by sa mohla dotknúť lišta a reťaz. Aby ste zabránili rýchlemu otupeniu reťaze, nenechajte lištu a reťaz dotýkať sa nečistôt na zemi.
■ Pevne držte prednú rukoväť l'avou rukou a pravou nohou prišliapnite zadnú rukoväť.

Štartovanie motora za studena:

■ Spínač zapaľovania nastavte do polohy ZAPNUTÉ (I).
■ Skontrolujte, či brzda reťaze nie je v zapnutej polohe, potiahnutím páčky brzdy/chrániča ruky.
■ Stlačte 4-krát gumový balónik.
■ Vytiahnite ovládač sýtiča do polohy PLNÝ SÝTIČ (|←|).
■ Zatiahnite za rukovät štartéra tol'kokrát, kým motor nenaskočí, ale najviac 5-krát.

■ Stlačte ovládač sýtiča do POLOOTVORENEJ (|√|) polohy.
■ Potiahnite štartér, kým sa motor nespustí.
POZNÁMKA: Nechajte pílu bežať v tejto polohe asi 15 - 30 sekúnd v závislosti od teploty.
■ Stlačte ovládač sýtiča do polohy ZAPNUTÉ (✗).

VÝSTRAHA

Ak neuvolníte páčku z polohy polovičného plynu, keď bude páčka brzdy reťaze v zabrzdenej polohe, môže dôjsť k vážnemu poškodeniu výrobku. Nikdy nestláčajte plynovú páčku, keď bude brzda reťaze v zabrzdenej polohe.

Štartovanie motora za tepla:

■ Spínač zapal'ovania nastavte do polohy ZAPNUTÉ (I).
■ Ubezpečte sa, že brzda reťaze nie je v zapnutej polohe, potiahnutím páčky brzdy/chrániča ruky.
■ Stlačte 4-krát gumový balónik.
■ Potiahnite štartér, kým sa motor nespustí.

ZASTAVENIE MOTORA (obr. 11 a 12)

Uvoľnite páčku plynu a nechajte motor bežať vo voľnobežných otáčkach. Motor vypnete prepnutím spínača zapaľovania do polohy VYPNUTÉ (1stop). Nekladťe reťazovú pílu na zem, kým sa reťaz otáča. Pre zvýšenie bezpečnosti zaistite reťaz brzdou reťaze, ked nebudete pílu používať.

Ak sa píla prepnutím spínača zapalovania nezastaví, vytiahnite ovládač sýtiča úplne do vytiahnutej polohy (PLNÝ ŠYTIČ|–!) a použitím brzdy reťaze zastavte motor. Ak sa píla nedá zastaviť prepnutím spínača zapalovania do polohy VYPNUTÉ ^STOP , dajte spínač opraviť pred ďalším použitím píly, aby ste zabránili riskantným podmienkam alebo vážnemu zraneniu.

POZNÁMKA: Ked' ste skončili prácu s pílou, vždy odskrutkujte uzávery olejovej nádrže a palivovej nádrže, aby došlo k uvoľneniu tlakov. Pred uskladnením píly nechajte motor vychladnúť.

NASTAVENIE VOL'NOBEŽNÝCH OTÁČOK (obr. 13)

Ak sa motor naštartuje, beží a zrýchluje otáčky, ale neudrží volnobeh, otočením nastavovacej skrutky volnobežných otáčok “T” doprava zvýšte volnobežné otáčky.
Ak sa reťaz otáča pri vol'nobehu, otočením nastavovacej skrutky vol'nobežných otáčok "T" doľava znížte vol'nobežné otáčky a zastavte pohyb reťaze. Ak sa reťaz stále otáča pri vol'nobežných otáčkach, obráťte sa za účelom nastavenia na autorizované servisné stredisko a náradie nepoužívajte, kým nebude opravené.

Slovenčina

POUŽÍVANIE

UPOZORNENIE

REČAZ SA NIKDY NESMIE OTÁČAŤ PRI VOľNOBEHU. Otočením nastavovacej skrutky voľnobežných otáčok “T” doľava znížte voľnobežné otáčky a zastavte pohyb reťaze, alebo sa obráťte za účelom nastavenia na autorizované servisné stredisko a náradie nepoužívajte, kým nebude opravené. Otáčanie reťaze pri voľnobehu môže spôsobit vážne zranenia osôb.

Spätné pôsobenie (reakcia) píly je vždy v opačnom smere, ako je smer otáčania reťaze. Preto je pri rezaní spodným okrajom lišty nutné regulovať ŢAH a pri rezaní horným okrajom lišty je nutné regulovať TLAK.

POZNÁMKA: Reťazová píla bola odskúšaná výrobcom. Preto je normálne, ak nájdete zvyšky oleja na píle.

SPÄTNÝ RÁZ nastane, keď sa otáčajúca sa reťaz dotkne nejakého predmetu v hornej časti špičky vodiacej lišty, alebo keď rezaný drevený materiál uviazne v reťazi. Dotyk hornej časti špičky vodiacej lišty môže spôsobít vtiahnutie reťaze do rezu a okamžité zastavenie reťaze. Výsledkom je veľmi rýchla, spätná reakcia, ktorá vyhodí vodiacu lištu hore a smerom k používateľovi. Ak sa reťaz zablokuje pozdlíž špičky vodiacej lišty, môže sa vodiaca lišta odzraží smerom k používateľovi. Ktorákoľvek z týchto reakcií môže spôsobít stratu kontroly nad pilou a následné vážne zranenie.

Nespoliehajte sa len na bezpečnostné prvky náradia. Pri obsluhe reťazovej píly je potrebné podniknúť určité kroky na zabránenie vzniku úrazov alebo zranení pri rezacích prácach. ďalšie informácie nájdete v časti Všeobecné bezpečnostné pokyny.

PRÍPRAVA NA REZANIE

SPRÁVNE UCHOPENIE RUKOVÄTÍ (obr. 17)

UPOZORNENIE

Nikdy nepoužívajte opačné uchopenie náradia ani iný postoj, kedy by bolo vaše telo alebo rameno v dráhe reťaze.

UPOZORNENIE

NEOBSLUHUJTE plynovú páčku ľavou rukou a nedržte prednú rukováť pravou rukou. Žiadna časť tela sa nesmie nachádzať v dráhe reťaze pri používaní píly.

SPRÁVNY POSTOJ PRI REZANÍ (obr. 18)

■ Stojte pevne obidvomi nohami na pevnej zemi.
■ L'avú ruku držte lakťom v “natiahnutej” polohe, aby ste mohli čeliť spätnému rázu.
■ Postavte sa vl'avo od dráhy ret'aze.
■ Palec musí byť na spodnej strane rukoväte.

Náradie používajte len na rezanie dreva alebo dreveného materiálu; nepoužívajte ho na kovový plech, plasty, murivo ani iný nie drevený stavebný materiál.
■ Nedovol'te používať pílu deťom. Nedovol'te používať túto reťazovú pílu osobám, ktoré si neprečítali tento návod alebo neboli náležite poučené o jej bezpečnom a správnom používaní.
■ Všetky osoby - asistujúce, okolostojace, deti a zvieratá musia stát v BEZPEČNEJ VZDIALENOSTI od pracovnej zóny. Pri spířovaní stromov predstavuje bezpečná vzdialenost minimálne dvojnásobok výšky najvyšších stromov v oblasti pílenia. Pri priečnom rezani kmeňov zachovávajte minimálnu vzdialenost 4,5 m medzi jednotlivými pracovníkmi.
- Pri rezaní stojte vždy obidvomi nohami na pevnej zemi, aby ste nestratili rovnováhu.
■ Pílu nedržte nad úrovňou hrudníka, pretože v takom prípade sa t'ažko kontroluje náradie pri spätnom ráze.
■ Nespiľujte stromy v blízkosti elektrického vedenia alebo budov. Tieto práce zverte odborníkom.
Náradie používajte len vtedy, keď je viditel'nosť a osvetlenie dostatočné na to, aby ste dobre videli pri svojej práci.

ZÁKLADNÉ POUŽÍVANIE PÍLY/TECHNIKY REZANIA

■ Zaujmite správny postoj čelom k rezanému materiálu, reťazovú pílu nastavte na vol’nobeh.
■ Stlačením plynovej páčky pridajte plný plyn tesne pred začatím rezania.
■ Začnite rezať priložením píly k polenu.
■ Počas celej doby rezania musí motor bežať na maximálne otáčky.
■ Nechajte reťaz rezať, len jemne na ňu pritláčajte smerom dole. Príliš veľkým tlakom môže dôjsť k poškodeniu lišty, reťaze alebo motora.
- Ihned' po skončení rezania uvoľnite plynovú páčku, čím motor prejde do voľnobežných otáčok.

Slovenčina

POUŽÍVANIE

Ponechaním píly bežiacej na maximálne otáčky, keď nebude rezať, sa zbytočne opotrebováva reťaz, lišta a motor.

Nespiľujte stromy pri silnom vetre alebo prudkom daždi. Počkajte, kým sa počasie nezlepší.

Pri spil'ovaní stromu je dôležité zohl'adniť nasledujúce upozornenia, aby ste zabránili vážnemu zraneniu.

• Pri práci s náradím používajte ochranné okuliare, chrániče sluchu a ochrannú prilbu (A).
  Nespiľujte príliš naklonené stromy alebo veľké stromy so zhnitými alebo odumretými konármí, olupujúcou sa kôrou alebo dutým kmeňom. Takéto stromy zvaľte pomocou ťažkých mechanizmov a potom ich môžete porezať.
  ■ Zohl'adnite rozloženie a hmotnost t'ažkých konárov (B).
• Odstráňte podrast okolo stromu, ktorý chcete spílit (C).
  ■ Nespiľujte stromy v blízkosti elektrického vedenia alebo budov (D).
  ■ Zohl'adnite smer sklonu stromu (E).
  ■ Skontrolujte, či na strome nie sú poškodené alebo odumreté vetvy, ktoré by mohli pri spil'ovaní spadnút a zasiahnuť vás (F).
• Pri vykonávaní hlavného rezu sa pravidelne pozerajte do koruny stromu, aby ste sa uistili, že strom bude padať predpokladaným smerom.
  ■ Všetky okolostojace osoby musia stát v bezpečnej vzdialenosti (G) (minimálne dvojnásobok výšky stromu).
  ■ Premyslite si bezpečnú únikovú cestu (H).
  ■ Ak strom začne padať nepredpokladaným smerom, alebo ak sa píla zakliesni v kmeni stromu pri jeho páde, pílu pustite a okamžite odskočte od padajúceho stromu!
  ■ Zohl'adnite smer vetra pri spil'ovaní stromu.
  ■ Nespiľujte stromy v blízkosti elektrického vedenia alebo budov, ktoré by mohol zasiahnuť padajúci strom alebo jeho konáre.
  ■ Ak pracujete na teréne so sklonom, stojte vždy s pílou hore na svahu, pretože strom sa môže po spílení šmýkať alebo gúľať smerom dole.
  ■ Pred rezaním odstráňte z pracovnej zóny nečistoty, kamene, kúsky kôry, sponky, klince, drôty, ktoré môžu vniknút do stromu pri páde.

UPOZORNENIE

NESPIŁUJTE stromy v blízkosti elektrického vedenia alebo budov, ktoré by mohol zasiahnuť padajúci strom alebo jeho konáre.

SPRÁVNY POSTUP PRI SPILOVANÍ STROMOV (obr. 21 - 24)

1. Zvolte si únikovú trasu (alebo niekolko trás, keby sa plánovaná úniková trasa zablokovala). Vyčistite terén v bezprostrednej blízkosti stromu a skontrolujte, či v plánovanej únikovej trase nie sú prekázky. Únikovú trasu vyčistite v uhle približne 135° od plánovaného pádu stromu (A).
2. Zohl'adnite silu a smer vetra, sklon a rovnováhu stromu a rozmiestnenie veľkých konárov. Tieto skutočnosti majú vplyv na smer pádu spíleného stromu. Nesnažte sa spílovať strom tak, aby padal iným než prirodzeným smerom (B).
3. Vykonajte zárez asi do 1/3 priemeru kmeňa na boku stromu (C). Zárez musí zvierat pravý uhol so smerom pádu stromu. Zárez by sa mal vyčistiť, aby ostala rovná ryha. Aby nedochádzalo k blokovaniu reťazovej píly hmotnosťou stromu, urobte najprv spodný zárez.
4. Urobte hlavný rez (D) vodorovne a vo vzdialenosti minimálne 5 cm nad vodorovným rezom zárezu.

POZNÁMKA: Nikdy nerežte až k zárezu. Vždy nechajte kus dreva medzi zárezom a hlavným rezom (asi 5 cm alebo 1/10 priemeru kmeňa stromu). Táto časť sa nazýva “nedorez” alebo “zlomová lišta” (E). Pôsobí ako regulátor pádu stromu a bráni sklíznutiu, otočeniu či preváženiu stromu z pňa.

U stromov s veľkým priemerom kmeňa prerušte hlavný rez skôr, než dôjde k padaniu stromu alebo jeho dosadaniu na peň. Potom zasuňte do rezu kliny z mäkkého drevá alebo plastu (F) tak, aby sa nedotýkali reťaze. Opatrne zasúvajte kliny do rezu, ktoré budú slúžiť ako páka pri prevracaní stromu.

1. Ked' začne strom padať, okamžite vypnite reťazovú pílu a položte ju na zem. Ustúpte po únikovej trase, ale dávajte pozor na prípadné padajúce konáre.

UPOZORNENIE

Hlavný rez nevykonávajte nikdy až k zárezu. Nedorez kontroluje pád stromu: je to časť dreva medzi zárezom a hlavným rezom.

ODSTRAŇOVANIE KOREŇOVÝCH NÁBEHOV (obr. 25)

Koreňový nábeh je veľký koreň, vychádzajúci z kmeňa stromu nad zemou. Pred spíľovaním stromu odstráňte všetky veľké koreňové nábehy. Najprv urobte do koreňového nábehu vodorovný rez (A) a potom zvislý rez (B).

Slovenčina

POUŽÍVANIE

Odstráňte odrezané časti (C) z pracovnej zóny. Po odstránení koreňových nábehov môžete začať spil’ovať.

Pozrite si pokyny v časti "Používanie náradia - Správny postup pri spil'ovaní stromov".

REZANIE KMEŇA (obr. 26)

Rezanie kmeňa znamená rozrezanie spíleného stromu na polená požadovanej dĺžky.

■ Naraz režte len jedno poleno.
■ Malé polená položte na stojan alebo iné poleno.
■ Oblast rezu udržiavajte čistú. Skontrolujte, či hrot vodiacej lišty a reťaz nemôžu pri rezaní narazit na žiadny predmet. Môže to spôsobit spätný ráz (A).
- Pri rezaní kmeňa stojte nad svahom, aby sa odrezané polená nemohli na vás skotúľať.
Niekedy sa nedá zabrániť zakliesneniu píly (aj u štandardných techník rezania) alebo je ťažké predpokladať, ktorým smerom spadne poleno po odrezaní.

REZANIE KMEŇA POMOCOU KLINU (obr. 27)

Ak je priemer stromu dostatočne veľký na to, aby ste mohli vložiť klin (B) bez toho, aby ste sa dotkli reťaze, mali by ste použiť klin na rozovretie rezu a tým zabrániť zakliesneniu píly.

Urobte najprv rez (E) do 1/3 polena a potom druhý rez do zvyšných 2/3 rezu (F) na druhej strane. Pri rezaní má poleno tendenciu ohnút sa. Píla sa môže zakliesniť alebo zablokovať v polene, ak urobíte prvý rez hlbšie ako 1/3 priemeru polena. Zvláštnu pozornosť venujte podopretým polenám (G), aby nedošlo k zakliesneniu lišty alebo reťaze.

Začnite v hornej časti polena spodnou časťou reťaze, pričom jemne tlačte na pílu smerom dole. Nezabudnite, že píla bude mať tendenciu vtiahnuť sa do rezu smerom od vás.

REZANIE KMEÑA ZDOLA HORE (obr. 30)

Začnite v spodnej časti polena hornou časťou reťaze, pričom jemne tlačte na pílu smerom hore.

■ Pracujte pomaly, náradie držte pevne obidvomi rukami. Vždy pracujte v rovnovážnej a stabilnej polohe.
- Pri vyvetvovaní stojte v bezpečnej vzdialenosti od stromu. Postavte sa vždy na opačnú stranu kmeňa oproti rezanej vetve.
■ Nerežte, keď stojíte na rebríku: je to veľmi nebezpečné. Tieto práce zverte odborníkom.
■ Pílu nedržte nad úrovňou hrudníka, pretože v takom prípade sa píla t'ažko kontroluje pri spätnom ráze.

UPOZORNENIE

Nikdy nelezte na strom za účelom vyvetvovania alebo prerezávania stromu. Reťazovú pílu nepoužívajte, keď stojíte na rebríkoch, plošinách, polene alebo v inej nestabilnej polohe, v ktorej by ste mohli stratiť rovnováhu alebo stratiť kontrolu nad náradím.

- Pri vyvetvovaní stromov najprv odrežte konce konárov, až potom urobte konečný rez pozdlíž hlavného konára alebo kmeňa stromu, aby ste znížili hmotnosť padajúceho konára. Týmto zabránite poškodeniu kôry na kmeni stromu.

Ak sú konáre, ktoré chcete odrezať, nad úrovňou vašej hrude, zverte túto prácu odborníkovi.

REZANIE DREVA POD PNUTÍM (obr. 33)

Drevo pod pnutím (A) je akékoľvek poleno, vetva, zakorenený peň alebo mladý strom, ktoré sú ohnuté pod tlakom iného drevá a ktoré sa po odrezaní alebo odstránení vymrštia späť. U spíleného stromu sa môže zakorenený peň vymrštiť smerom hore pri oddeľovaní rezaného kusu od pňa. Dávajte pozor na drevo pod pnutím, je nebezpečné.

UPOZORNENIE

Drevo pod pnutím je nebezpečné a môže vás zasiahnuť a spôsobit' stratu kontroly nad náradím. To môže spôsobit' vážne alebo smrtel'né zranenie.

Slovenčina

ÚDRŽBA

UPOZORNENIE

Pri opravách používajte len originálne náhradné dielce Ryobi. Použitie iných dielcov môže spôsobit nebezpečenstvo alebo poškodenie výrobku.

UPOZORNENIE

Pri používaní motorového náradia alebo fúkaní prachu vždy noste bezpečnostné alebo ochranné okuliare s bočnými krytmi. Ak pracujete v prašnom prostredí, noste tiež ochrannú masku.

VŠEOBECNÁ ÚDRŽBA

Na čistenie plastových častí nepoužívajte rozpúšťadlá. Väčšina plastov je náchylná na poškodenie pri používaní rôznych typov komerčných rozpúšťadiel. Na odstránenie špiny, prachu, oleja, maziva atď. použite čisté handry.

UPOZORNENIE

Nedovoľte, aby sa do kontaktu s plastovými časťami dostali brzdové kvapaliny, benzín, ropné produkty, penetračné oleje atď. Chemikálie môžu poškodiť, oslabiť alebo zničiť plast, čo môže viesť k vážnemu zraneniu.

MAZANIE

Všetky ložiská použité v tomto náradí sú namazané dostatočným množstvom kvalitného maziva na celú dobu životnosti za normálnych podmienok používania. Preto nie je potrebné žiadne dálšie mazanie.

VÝMENA VODIACEJ LIŠTY A REŤAZE (obr. 34 - 43)

NEBEZPEČENSTVO

Nikdy neštartujte motor bez nasadenia vodiacej lišty, reťaze, ochranného krytu motora a krytu spojky. Ak niektorá z týchto častí chýba, spojka môže byť vymrštená alebo môže explodovať, čo môže spôsobiť vážne zranenie.

UPOZORNENIE

Aby ste zabránili vážnemu zraneniu, prečítajte si všetky bezpečnostné pokyny uvedené v tejto časti.

■ Pred akýmkol'vek zásahom do píly prepnite spínač do polohy VYPNUTÉ ^STOP .
■ Skontrolujte, že nie je zaistená brzda reťaze potiahnutím páčky brzdy reťaze/chrániča ruky smerom k prednej rukoväti do zapnutej polohy.

POZNÁMKA: Pri výmene vodiacej lišty a reťaze vždy používajte predpísaný druh vodiacej lišty a reťaze.

■ Pri manipulácii s reťazou a lištou pracujte v rukaviciach. Tieto časti sú ostré a môžu mať drsný

okraj.

• Odskrutkujte matice vodiacej lišty pomocou dodaného montážneho klúča.
  ■ Zložte kryt spojky.
• Odstráňte vodiacu lištu a reťaz z montážneho povrchu.
  ■ Odstráňte starú reťaz z vodiacej lišty.
  ■ Novú reťaz upravte do slučky a narovnajte všetky skrútené články reťaze. Rezné články reťaze (A) musia byť v smere otáčania reťaze (B). Ak sú orientované dozadu, otočte celú reťaz.
  ■ Nasad'te vodiace články reťaze (C) do drážky vodiacej lišty (D) podľa obrázku 38.
  ■ Reťaz musí vytvorit slučku v zadnej časti vodiacej lišty.
  ■ Pridržiavajte reťaz na lište a nasadťe slučku na reťazové koleso (E).
  ■ Upravte vodiacu lištu tak, aby bolo možné zasunúť montážne skrutky do otvoru v lište.
  POZNÁMKA: Pri nasadení vodiacej lišty na montážne skrutky (F) skontrolujte, či sa nastavovací kolík (G) nachádza v otvore napínania reťaze (H).
  ■ Nasad'te kryt spojky (I) a montážne matice vodiacej lišty (J).
  ■ Montážne matice vodiacej lišty pritiahnite prstami. Lišta sa musí vol'ne hýbať, aby bolo možné upraviť napnutie reťaze.
  ■ Napnite reťaz otáčaním napínacej skrutky reťaze (K) doprava, kým reťaz nedosadne tesne na lištu, pričom vodiace články musia byť v drážke vodiacej lišty.
  ■ Nadvihnite špičku vodiacej lišty a skontrolujte, či reťaz neprevísa.
  ■ Uvoľnite špičku vodiacej lišty a otočte napínaciu skrutku reťaze o 1/2 otáčky doprava. Tento postup opakujte, kým reťaz neprestane prevísať.
  ■ Pridržte špičku vodiacej lišty hore a pevne pritiahnite montážne matice lišty.

Reťaz je napnutá správne, keď neexistuje žiadna vôľa na spodnej strane vodiacej lišty a reťaz sa dá otáčať rukou bez zadrhávania. Skontrolujte, či nie je zaistená brzda reťaze.

POZNÁMKA: Ak bude reťaz príliš napnutá, nebude sa otáčať. Povoľte mierne matice lišty a otočte nastavovaciu skrutku napnutia o 1/4 otáčky doľava. Zdvihnite špičku vodiacej lišty hore a pevne pritiahnite montážne matice lišty. Skontrolujete, či sa reťaz môže otáčať bez zadrhávania.

NASTAVENIE NAPNUTIA RETAZE (obr. 44 - 46)

UPOZORNENIE

Nikdy nenastavujte reťaz, keď motor beží. Reťaz je veľmi ostrá. Pri údržbe reťaze vždy pracujte v rukaviciach.

Slovenčina

ÚDRŽBA

■ Pred nastavovaním napnutia reťaze vypnite motor.
■ Skontrolujte, či je možné povoliť montážne matice lišty ručne.
■ Reťaz napnite otáčaním napínacej skrutky reťaze doprava.

POZNÁMKA: Studená reťaz je napnutá správne, keď neexistuje žiadna vôľa na spodnej strane vodiacej lišty a reťaz sa dá otáčať rukou bez zadrhávania.

■ Reťaz napnite vždy, keď sú vodiace články (A) vol’né a visia z drážky listy.

POZNÁMKA: Pri bežnom pílení sa zvyšuje teplota reťaze. Vodiace články správne napnutej teplej reťaze budú previsať asi 1,25 mm z drážky vodiacej lišty. Pri určení správneho napnutia teplej reťaze sa môže použit koniec montážneho klůča.

POZNÁMKA: Nová reťaz má tendenciu sa uvolňovať; napnutie reťaze kontrolujte pravidelne a podľa potreby reťaz napnite.

VÝSTRAHA

Reťaz napnutá za tepla môže byť po vychladnutí príliš napnutá. Pred d’alším použitím skontrolujte “napnutie za studena”.

ÚDRŽBA REŤAZE (obr. 47 a 48)

VÝSTRAHA

Pred akýmkol'vek zásahom do píly prepnite spínač do polohy "STOP" (vypnuté). Pre túto pílu používajte len reťaz s nízkou tendenciou k spätnému rázu. Pri správnej údržbe rýchlorezná reťaz znižuje riziko spätného rázu.

Vykonávajte správnu údržbu reťaze, aby bol rez hladký a rýchly.

Reťaz je potrebné naostríť, keď sú drevené triesky malé a práškovité, keď je nutné na vodiacu lištu tlačiť, alebo keď reže len jedna strana. Pri údržbe reťaze zohl’adnite nasledujúce:

■ Nesprávny uhol ostrenia bočnej hrany môže zvýšit riziko silného spätného rázu.
■ Vôl'a obmedzovacích zubov pílovej reťaze (A):
- Nastavenie príliš hlbokého rezu zvyšuje potenciál spätného rázu.
- Nedostatočná híbka znižuje reznú schopnosť.

■ Ak rezné články narazia na tvrdé predmety, ako sú klince a kamene, alebo ak sú opotrebované v dôsledku kontaktu s blatom či pieskom na dreve, zverte naostrenie reťaze autorizovanému servisnému stredisku.

POZNÁMKA: Pri výmene reťaze skontrolujte, či nie

je opotrebované alebo poškodené reťazové koleso (B). Ak sa vyskytujú známky opotrebovania alebo poškodenia reťazového kolesa, dajte si ho vymeniť v autorizovanom servisnom stredisku.

POZNÁMKA: Ak úplne neporozumiete správnemu postupu ostrenia reťaze po prečítaní nasledujúcich pokynov, naostrenie reťaze zverte autorizovanému servisnému stredisku alebo reťaz vymeňte za odporúčaný typ reťaze s nízkou tendenciou k spätnému rázu.

OSTRENIE ČLÁNKOV REŤAZE (obr. 49 - 52)

Časti článku reťaze:

(A) Rezný uhol (B) Bočná hrana
(C) Obmedzovací zub (D) Predný koniec
(E) Zubová drážka (F) Zadný koniec
(G) Otvor pre nit (H) Horná hrana

Nezabudnite naostrit všetky články reťaze na predpísané uhly a rovnakú dĺžku, pretože rýchly rez je možné dosiahnuť, len ak sú všetky články reťaze rovnaké.

UPOZORNENIE

Reťaz je veľmi ostrá. Pri údržbe reťaze vždy pracujte v rukaviciach, aby ste zabránili vážnemu zraneniu.

■ Pred ostrením reťaz napnite. Pozrite si časť Nastavenie napnutia reťaze.
■ Použite okrúhly pilník s priemerom 1,6 mm a držiak (nie sú súčasťou dodávky). Všetky zuby ostrite v strede lišty.
- Pilník držte na úrovni hornej hrany rezného článku. Pilník nesmie byť sklonený a nesmie sa vychyľovať do strán.
- Pri ostrení aplikujte mierny, ale pevný tlak. Pilník t'ahajte smerom k prednému hrotu článku reťaze.
■ Pri spätnom pohybe pilník nadvihnite.
- Každý článok reťaze prebrúste niekoľkými pevnými pohybmi. Všetky články reťaze na l'avej strane (A) opilujte jedným smerom. Potom prejdite na druhú stranu a opilujte články reťaze na pravej strane (B) v opačnom smere.
■ Pilník očistite drôtenou kefou.

VÝSTRAHA

Tupá alebo nesprávne naostrená reťaz môže spôsobíť nadmerné zvýšenie otáčok motora pri rezaní, čo môže viest k vážnemu poškodeniu motora.

UPOZORNENIE

Nesprávne naostrenie reťaze zvyšuje riziko spätného rázu.

Slovenčina

ÚDRŽBA

UPOZORNENIE

Ak nevymeníte alebo neopravíte poškodenú reťaz, vystavujete sa riziku vážneho zranenia.

UHOL OSTRENIA HORNEJ HRANY (obr. 53)

(A) SPRÁVNY UHOL 30° - na rukováti pilníka sú značky, podľa ktorých sa môže pilník položiť do správnej polohy, aby sa dosiahol správny uhol hornej hrany.
(B) MENEJ AKO 30° - pre priečne rezanie.
(C) VIAC AKO 30° - tenké ostrie sa rýchlo otupí.

UHOL BOČNEJ HRANY (obr. 54)

(D) SPRÁVNY UHOL 80° - vytvorí sa automaticky, ak vložíte pilník správneho priemeru do držiaka.
(E) OSTRÝ UHOL v tvare háka - “zachytáva” drevo a rýchlo sa tupí, navyše zvyšuje riziko SPÄTNÉHO RÁZU. Je dôsledkom použitia pilníka s príliš malým priemerom alebo držania pilníka príliš nízko.
(F) TUPÝ UHOL - vyžaduje pri práci veľkú silu, spôsobuje nadmerné opotrebovanie vodiacej lišty a reťaze. Je dôsledkom použitia pilníka s príliš veľkým priemerom alebo držania pilníka príliš vysoko.

HÍBKA OBMEDZOVACÍCH ZUBOV (obr. 55 - 57)

■ Vôľu obmedzovacích zubov udržiavajte na úrovni 0,6 mm. Na kontrolu vôle obmedzovacích zubov použite híbkomer (A).
- Pri každom ostrení reťaze skontrolujte aj vôľu obmedzovacích zubov.
■ Použite plochý pilník (B) (nie je súčasťou dodávky) a pilníkovú mierku (C) (nie je súčasťou dodávky), aby ste všetky obmedzovacie zuby naostrili rovnako. Použite mierku 0,6 mm. Po naostrení všetkých obmedzovacích zubov upravte tvar zuba do pôvodnej podoby zaoblením prednej časti (D). Dávajte pozor, aby ste nepoškodili susediace vodiace články.

Obmedzovacie zuby sa musia upraviť plochým pilníkom v rovnakom smere, ako boli ostrené vedľajšie rezné články reťaze okrúhlym pilníkom. Dávajte pozor, aby ste sa plochým pilníkom nedotkli čela rezného článku reťaze.

ÚDRŽBA VODIACEJ LIŠTY (obr. 58)

VÝSTRAHA

Po každom týždni práce obráťte vodiacu lištu na píle, aby sa dosiahlo rovnomerné opotrebovanie reťaze a tým dlhšia životnosť. Po každom použití lištu očistite a

skontrolujte, či nie je opotrebovaná alebo poškodená.

Ostrapkanie alebo drsný okraj kol'ajničky lišty sú normálnym dôsledkom opotrebovania. Tieto nedostatky treba zahladiť pilníkom hneď, ako sa vyskytnú.

Vodiacu lištu treba vymeniť v nasledujúcich prípadoch:

• pri opotrebovaní vnútra kol'ajničky, kedy reťaz padá na jednu stranu;
  ■ ak je lišta ohnutá;
  ■ ak sú kol'ajničky prasknuté alebo zlomené;
  ■ ak sa kol'ajničky roztiahli.

Vodiace lišty (a reťazové koleso) raz za týždeň namažte vstreknutím maziva do mazacieho otvoru. Otočte vodiacu lištu a skontrolujte, či nie sú zanesené mazacie otvory (A) a drážka reťaze.

VÝSTRAHA

Pred opätovným zmontovaním skontrolujte, či je vzduchový filter správne nasadený v kryte filtra. Nikdy neštartujte motor bez vzduchového filtra; môže dôjsť k vážnemu poškodeniu motora.

ČISTENIE VZDUCHOVÉHO FILTRA (obr. 59 a 60)

NASTAVENIE KARBURÁTORA (obr. 61 - 63)

■ Pomocou kefy alebo stlačeného vzduchu vyčistite vetracie otvory krytu štartéra.
■ Vyčistite vzduchový filter (A). Pozrite si Čistenie vzduchového filtra v časti Údržba tohto návodu.
■ Nechajte motor zahriat, až potom nastavujte vol'nobeh motora.

UPOZORNENIE

Karburáciu môžu ovplyvňovať poveternostné podmienky a nadmorská výška. Pri nastavovaní karburátora nedovoľte okolostojacim osobám priblížiť sa k reťazovej píle.

Nastavenie vol'nobehu motora - Nastavenie vol'nobehu motora reguluje, ako zostane otvorená škrtiaca klapka, ked' sa uvolní plynová páčka. Pri nastavení vol'nobehu:

■ Otočením nastavovacej skrutky vol'nobežných otáčok "T" doprava zvýšte vol'nobežné otáčky.
■ Otočením nastavovacej skrutky vol'nobežných otáčok "T" dol'ava znížite vol'nobežné otáčky.
■ Urobte skúšobný rez, potom nastavte nastavovaciu skrutku “H” (vysoké otáčky) tak, aby ste dosiahli najlepší rezný výkon, a nie maximálne otáčky. Nastavovacia skrutka “H” sa dá otočit’ max. o 1/4 otáčky.

Slovenčina

ÚDRŽBA

UPOZORNENIE

REŤAZ SA NIKDY NESMIE OTÁČAŤ PRI VOL'NOBEHU. Otáčanie reťaze pri vol'nobehu môže spôsobit vážne zranenia osób.

Reťazová píla je navrhnutá tak, že na pravej strane krytu valca sa nachádza vetrací otvor, ktorý umožňuje prívod teplého vzduchu z motora do karburátora a tým zabraňuje tvorbeľadu pri studených prevádzkových podmienkach. Pri práci s reťazovou pílou pri teplotách od 0°C do 5°C a vysokej vlhkosti vzduchu sa v karburátore môže tvoriťľad. To môže zapričiniť znížený výkon motora alebo jeho nepravidelný chod. Pri práci v takýchto podmienkach treba reťazovú pílu pred použitím nastaviť do režimu proti zamrznutiu.

Prepnutie do režimu proti zamrznutiu:

■ Prepnite spínač zapal'ovania do vypnutej polohy (STOP).
■ Vyberte kryt vzduchového filtra (A).
■ Vyberte vzduchový filter.
■ Zdvihnite ovládač sýtiča (E), aby ste ho mohli odstránit z krytu valca (C).
■ Odskrutkujte päť skrutiek, ktoré držia kryt valca. Zložte kryt valca.
■ Zatlačením prstom zložte kryt proti zamrznutiu (D), umiestnený na pravej strane krytu valca.
■ Nastavte kryt proti zamrznutiu tak, aby obrázok snehovej vločky smeroval hore, potom kryt vráťte do jeho pôvodnej polohy na kryte valca.
■ Nasad'te kryt valca a upevnite ho skrutkami.
■ Nasad'te ovládač sýtiča, vzduchový filter a kryt vzduchového filtra.

UPOZORNENIE

Ked' už nehrozí riziko zamrznutia karburátora, výrobok vždy vráťte do normálneho pracovného režimu. Používanie píly v režime proti zamrznutiu, ked' teploty stúpli a vrátili sa do normálnych hodnôt, by mohlo spôsobit, že motor sa nebude dať riadne naštartovať alebo nebude pracovať pri normálnych otáčkach.

ČISTENIE MOTORA (obr. 66 a 67)

Pravidelne čistite rebrá valca (B) a zotrvačníka (A) pomocou stlačeného vzduchu alebo kefou. Nečistoty usadené na valci môžu spôsobit nebezpečné prehriatie motora.

UPOZORNENIE

Nikdy nezapínajte reťazovú pílu, ak niektorý diel píly chýba vrátane krytu motora a štartéra. Opravy zotrvačníka a spojky zverte vyškoleným technikom autorizovaného servisného strediska, pretože súčiastky môžu prasknút a byť vymrštené.

POZNÁMKA: Ak si pri benzínovom náradí všimnete zníženie výkonu, môže to byť spôsobené zanesením výfukového otvoru a tlmiča nánosmi uhlíka. Tieto nánosy je potrebné odstráníť, potom sa obnoví pôvodný výkon motora.

KONTROLA PALIVOVÉHO FILTRA (obr. 68)

Pravidelne kontrolujte stav palivového filtra (B). Ak je znečistený alebo poškodený, vymeňte ho.

VÝMENA ZAPALOVACEJ SVIEČKY (obr. 69)

V tomto motore sa používa zapaľovacia sviečka Champion RZ7C alebo NgK CMR7H so vzdialenosťou medzi elektródami 0,64 mm. Zapaľovaciu sviečku vymieňajte každých 50 hodín prevádzky alebo v prípade potreby aj skôr, za rovnaký model.

■ Zapaľovaciu sviečku uvoľnite jej otáčaním doľava pomocou klúča (A).
■ Vyberte zapal'ovaciu sviečku.
■ Novú sviečku ručne naskrutkujte otáčaním doprava. Potom ju pevne pritiahnite pomocou klúča (B).
POZNÁMKA: Dbajte na správne nasadenie sviečky do závitu. Inak by mohlo dôjst k vážnemu poškodeniu valca.

KONTROLA/ČISTENIE MRIEŽKY LAPAČA ISKIER A VÝFUKOVÉHO OTVORU TLMIČA (obr. 70)

Tlmič je vybavený mriežkou lapača iskier. Poškodená mriežka lapača iskier môže spôsobit požiar. Pri normálnom používaní náradia sa mriežka lapača iskier môže znečistiť a preto by sa mala kontrolovať raz za týždeň a čistiť podľa potreby. Tlmič a lapač iskier udržiavajte v dobrom stave.

Reťaz by sa mala používať vždy so správne namontovanou zubovou opierkou.

UPOZORNENIE

Povrch tlmiča je veľmi horúci pri práci s reťazovou pílou a bezprostredne po ukončení práce. Aby ste zabránili vážnemu zraneniu, nedotýkajte sa tlmiča časťami tela.

■ Nechajte tlmič vychladnúť.
- Odstráňte skrutku s vnútorným šesťhranom (E) a 8 mm matice (D), ktoré držia kryt tlmiča; odstráňte kryt tlmiča (C) a lapač iskier (A).
■ Pomocou malej drôtenej kefky vyčistite lapač iskier. Ak je lapač iskier prasknutý alebo inak znehodnotený, vymeňte ho.

Slovenčina

ÚDRŽBA

■ Odstráňte tlmič (B).
■ Zasuňte plochý skrutkovač do výfukového otvoru v tlmiči a odstráňte všetky nánosy uhlíka.
■ Zotrite všetky nánosy uhlíka na výfukovom otvore tlmiča aj na výfukovom otvore valca.
■ Nasadte tlmič, lapač iskier a kryt tlmiča.
■ Nasad'te skrutku s vnútorným šest'hranom a matice a pritiahnite ich.

KONTROLA A ČISTENIE BRZDY REŠAZE (obr. 71 a 72)

■ Zložte kryt spojky a vyčistite všetky časti brzdy reťaze (A). Skontrolujte opotrebenie brzdového pásu (C) a ak je pás opotrebovaný alebo deformovaný, vymeňte ho. Hrúbka pásu nesmie byť menšia ako 0,6 mm, teda pás nesmie byť opotrebovaný do polovice svojej hrúbky.
■ Mechanizmus brzdy reťaze udržiavajte čistý a mierne namažte kíb (B).
■ Po opravách alebo čistení vždy skontrolujte správnu funkciu brzdy reťaze. Ďalšie informácie si pozrite v časti Používanie brzdy reťaze.
■ Skontrolujte a v prípade potreby vymeňte zachytávač reťaze (D).

UPOZORNENIE

Ani každodenným čistením mechanizmu sa nemôže zaručit spolahlivosť brzdy reťaze pri práci v teréne. Používajte správne postupy pri rezaní.

SKLADOVANIE RETAZOVEJ PÍLY (NA OBDOBIE VIAC AKO 1 MESIAC)

■ Vylejte palivo z nádrže do kanistra alebo do inej nádoby, určenej na uchovávanie benzínu.
■ Nechajte motor bežať, kým sa sám nezastaví. Tým sa z nádrže odčerpá všetko palivo a odstránia sa zvyšky, ktoré by sa mohli usadiť v potrubí.
■ Stlačte niekol'kokrát gumový balónik, aby ste odčerpali palivo z karburátora.
■ Vypustite všetok olej z olejovej nádrže do nádoby určenej na olej.
■ Odstráňte z píly všetky nečistoty.
■ Výrobok vždy uskladňujte na dobre vetranom mieste, mimo dosahu detí.

POZNÁMKA: Výrobok neuskladňujte v blízkosti žieravých látok, ako napríklad v blízkosti záhradkárskych alebo záhradníckych chemických prípravkov alebo solí na zimný posyp komunikácií.

Dodržiavajte miestne predpisy týkajúce sa bezpečného skladovania a manipulácie s benzínom. Zvyšné palivo môžete použit pre iné náradie poháňané dvojtaktným motorom.

Slovenčina

RIEŠENIE PROBLÉMOV

PROBLÉM	PRÍČINA	ODSTRÁNENIE PROBLÉMU
Motor nie je možné naštartovať. [Skontrolujte, či je spínač zapaľovania v zapnutej polohe (1).]	Žiadna iskra.Motor je zaplavený palivom.	Skontrolujte zapaľovaciu sviečku. Zložte kryt vzduchového filtra. Vyberte zapaľovaciu sviečku z valca. Znovu zapojte káble zapaľovacej sviečky a postavte sviečku na hornú časť valca tak, aby sa kovová časť sviečky dotýkala valca. Zatiahnite za rukovát štartéra a sledujte, či nastane iskrenie. Ak iskrenie nenastane, zopakujte skúšku s inou zapaľovacou sviečkou.Prepnite spínač zapaľovania do vypnutej polohy a vyberte zapaľovaciu sviečku. Nastavte ovládač sýtiča do zapnutej polohy (úplne zatlačený) a potiahnite 15- až 20-krát za rukovát štartéra. Týmto odčerpáte z motora prebytočné palivo. Vyčistite zapaľovaciu sviečku a vrátte ju na miesto. Nastavte spínač zapaľovania do zapnutej polohy (I). Stlačte 4-krát gumový balónik. Potiahnite za štartér trikrát, pričom ovládač sýtiča musí byť úplne stlačený. Ak sa motor nenaštartuje, nastavte ovládač sýtiča do polootvorenej polohy a zopakujte obvyklý postup štartovania. Ak sa aj napriek vykonaným úkonom nepodarí motor naštartovať, vykonajte celý postup ešte raz s novou zapaľovacou sviečkou.
Motor naštartuje, ale nie je možné zvýšiť otáčky.	Je potrebné nastaviť skrutku “L” (nízke otáčky) karburátora.	Obráťte sa na autorizované servisné stredisko, kde vám karburátor nastavia.
Motor sa naštartuje, potom zhasne.	Je potrebné nastaviť skrutku “L” (nízke otáčky) karburátora.	Obráťte sa na autorizované servisné stredisko, kde vám karburátor nastavia.
Motor sa naštartuje, ale nedosiahne maximálne otáčky.	Je potrebné nastaviť skrutku “H” (vysoké otáčky) karburátora.	Obráťte sa na autorizované servisné stredisko, kde vám karburátor nastavia.
Motor nedosiahne maximálne otáčky alebo sa z neho dymí.	Nesprávny pomer oleja a paliva.Je znečistený vzduchový filter.Je znečistená mriežka lapača iskier.Je potrebné nastaviť skrutku “H” (vysoké otáčky) karburátora.	Použite čerstvú palivovú zmes obsahujúcu správny pomer oleja pre dvojtaktné motory.Vyčistite vzduchový filter. Pozrite si Čistenie vzduchového filtra v časti Údržba tohto návodu.Vyčistite mriežku lapača iskier. Pozrite si Čistenie mriežky lapača iskier v časti Údržba tohto návodu.Obráťte sa na autorizované servisné stredisko, kde vám karburátor nastavia.

Slovenčina

RIEŠENIE PROBLÉMOV

PROBLÉM	PRÍČINA	ODSTRÁNENIE PROBLÉMU
Naštartovanie, chod a zrýchlenie motora je normálne, ale nie je možné udržať voľnobeh.	Je potrebné nastaviť voľnobeh motora.	Otočením nastavovacej skrutky voľnobežných otáčok “T” doľava znížite voľnobežné otáčky. Pozrite si Nastavenie karburátora v časti Údržba tohto návodu.
Reťaz sa otáča pri voľnobehu.	Je potrebné nastaviť voľnobeh motora.Vnikanie vzduchu v prívodnom systéme.	Otočením nastavovacej skrutky voľnobežných otáčok “T” doľava znížite voľnobežné otáčky. Pozrite si Nastavenie karburátora v časti Údržba tohto návodu.Obráťte sa na autorizované servisné stredisko.
Vodiaca lišta a reťaz sa zahrievajú a dymia.	Olejová nádrž reťaze je prázdna.Reťaz je príliš napnutá.Olejová nádrž nefunguje.Olejové vedenie je zanesené.Je aktivovaná brzda reťaze.	Olejovú nádrž plňte pri každom plnení palivovej nádrže.Napnite reťaz podľa pokynov v časti Údržba - Nastavenie napnutia reťaze.Nechajte motor bežať na polovičný plyn 30 až 45 sekúnd. Vypnite pilu a skontrolujte, či neuniká olej z vodiacej lišty. Ak uniká olej, reťaz sa môže otupiť alebo sa môže poškodiť lišta.Zložte kryt spojky a doštičku vodiacej lišty a vyčistite olejové vedenie kefkou s tuhými štetinami.Uvoľnite brzdu reťaze. Pozrite si Používanie brzdy reťaze v časti Používanie tohto návodu.
Motor naštartuje a beží, ale reťaz sa neotáča.	Reťaz je príliš napnutá.Vodiaca lišta a reťaz nie sú správne namontované.Vodiaca lišta alebo reťaz sú poškodené.Zuby reťazového kolesa sú poškodené.	Napnite reťaz podľa pokynov v časti Údržba - Nastavenie napnutia reťaze.Pozrite si Výmena vodiacej lišty a reťaze v časti Údržba tohto návodu.Skontrolujte stav vodiacej lišty a reťaze.Obráťte sa na autorizované servisné stredisko, kde vám vymenia reťazové koleso.

Български

Na tento výrobok značky Ryobi sa poskytuje záruka na obdobie 24 (dvadsiatich štyroch) mesiacov od dátumu uvedeného na faktúre alebo na pokladničnom bloku, ktorý konečný používatel'dostal v predajni pri nákupe výrobku. Záruka sa vzťahuje na výrobné chyby a chybné dielce.

Záruka sa nevžtahuje na poškodenie výrobku spôsobené jeho bežným opotrebením, nesprávnym alebo neschváleným používaním, nesprávnou údržbou alebo preťažením. Uvedené záručné podmienky sa plne vžtahuju aj na príslušenstvo, ako su akumulátory, žiarovky, pilové listy, nástavce, vaky atd. V prípade prevádzkových problémov pri výrobkoch v záruke sa obrátte na najbližšiu autorizovanú opravovňu výrobkov Ryobi. Na opravu je potrebné predložit NEDEMONTOVANÝ výrobok spolu s faktúrou alebo pokladničným blokom.

Táto záruka nevylučuje d'alšie vaše spotrebitel'ské práva týkajúce sa výrobných chýb v súlade s platnými legislatívnymi predpismi.

Vyššie uvedená záruka platí len v Spojenom kráľovstve, Európskej únií a Austrálii. Mimo týchto oblastí môže platíť iná záruka. Podrobnosti o záruke získate u svojho miestneho predajcu.

BG

ГАРАНЦИЯ – УСЛОВИЯ

Vyhusajeme na vlastnú zodpovednosť, že výrobok: - na który sa vzťahuje toto vyhlásenie, je v sůlade so základnými poziadavkami bezpečnost a ochrany zdravia smernice pre strojové zariadenia 98/37/ES a dašší príslušných smerníc, ako napr. smernice 89/336/EHS o elektromagneticek kompatibilite, smernice 2000/14/ES týkajúcej sa aproximácie práva členských štátov vzhľadom na emisiu hluku v prostredí pochádzajúcu zo zariadení používanych vo volnom priestranstve a smernic 97/68/ES, 2002/88/ES a 2004/26/ES o emisiách płynných látok.

Za účelom správneho uplatňovania požiadaviek bezpečnosti a ochrany zdravia uvedených v týchto smerniciach EHS boli použité nasledujúce európske alebo národné normy alebo technické normy: DIN EN ISO 11681-1:2004 / ISO 22868:2005 / ISO 22867:2004 / EN 55012 : 2002

Vyhlasujeme, že tento výrobok je v súlade s požiadavkami uvedenými v smernici 2000/14/ES o aproximácii práva členských štátov vzhľadom na emisiu hluku v prostredí pochádzajúcu zo zariadení používaných vo voľnom priestranstve.

	35 cm3	40 cm3	44 cm3
Nameraná hladina akustického výkonu:	112 dB(A)	112 dB(A)	112 dB(A)
Garantovaná hladina akustického výkonu:	113 dB(A)	113 dB(A)	113 dB(A)
Dátum vydania:	1 / 2007

Tento výrobok bol vyhlásený za vyhovujúci smernici 2000/14/ES na základe overovania výrobku vykonaného certifikačnou spoločnosťou SLG PRUEF-UND ZERTIFIZIERUNGS GMBH. BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, NEMECKO.

Typ	Číslo licencie typovej skúšky(vydané spoločnosťou Intertek Deutschland GmbH)
RCS-3535C2	07SHW0980-01
RCS-4040C2	07SHW0984-01
RCS-4446C2	07SHW1029-01

Príslušná technická dokumentácia je uložená v spoločnosti Homelite Far East Co, Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hongkong. Vyhlásenie vydala v septembri 2006 spoločnosť Homelite Far East Co., Ltd.
