NAUDOJIMO INSTRUKCIJA RCS-3535C2 RYOBI

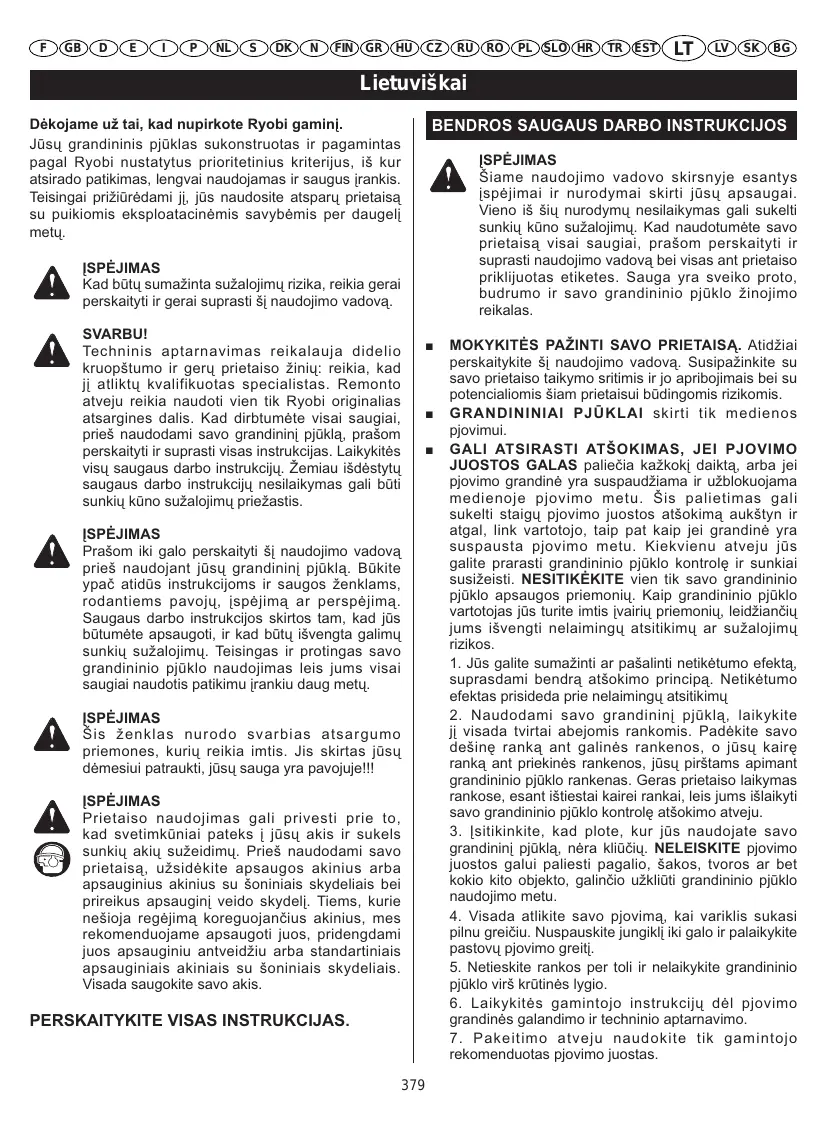

Dékojame už tai, kad nupirkote Ryobi gamini.

Jūsų grandininis pjūklas sukonstruotas ir pagamintas pagal Ryobi nustatytus prioritetinius kriterijus, iš kur atsirado patikimas, lengvai naudojamas ir saugus įrankis. Teisingai prižiūrėdami jį, jūs naudosite atsparų prietaisą su puikiomis eksploatacinėmis savybėmis per daugelį metų.

ISPÉJIMAS

Kad būtų sumažinta sužalojimų rizika, reikia gerai perskaityti ir gerai suprasti šį naudojimo vadovą.

SVARBU!

Techninis aptarnavimas reikalauja didelio kruopštumo ir gerų prietaiso žinių: reikia, kad jį atliktų kvalifikuotas specialistas. Remonto atveju reikia naudoti vien tik Ryobi originalias atsargines dalis. Kad dirbtumėte visai saugiai, prieš naudodami savo grandininių pjūkla, prašom perskaityti ir suprasti visas instrukcijas. Laikykitės visų saugaus darbo instrukcijų. Žemiau išdėstytų saugaus darbo instrukcijų nesilaikymas gali būti sunkių kūno sužalojimų priežastis.

ISPÈJIMAS

Prašom iki galo perskaityti ši naudojimo vadovą prieš naudojant jūsų grandininį pjūkla. Būkite ypač atidūs instrukcijoms ir saugos ženklams, rodantiems pavoju, įspėjimą ar perspėjimą. Saugaus darbo instrukcijos skirtos tam, kad jūs būtumėte apsaugoti, ir kad būtu išvengta galimų sunkių sužalojimų. Teisingas ir protingas savo grandininio pjūklo naudojimas leis jums visai saugiai naudotis patikimu įrankiu daug metų.

ISPÈJIMAS

Šis ženklas nurodo svarbias atsargumo priemones, kurių reikia imtis. Jis skirtas jūsų dėmesiui patraukti, jūsų sauga yra pavojuje!!!

ISPÉJIMAS

Prietaiso naudojimas gali privesti prie to, kad svetimkūniai pateks i jūsų akis ir sukels sunkių akių sužeidimų. Prieš naudodami savo prietaisą, užsidėkite apsaugos akinius arba apsauginius akinius su šoniniais skydeliais bei prireikus apsauginį veido skydelį. Tiems, kurie nešioja regėjimą koreguojančius akinius, mes rekomenduojame apsaugoti juos, pridengdami juos apsauginiu antveidžiu arba standartiniais apsauginiais akiniais su šoniniais skydeliais. Visada saugokite savo akis.

PERSKAITYKITE VISAS INSTRUKCIJAS.

BENDROS SAUGAUS DARBO INSTRUKCIJOS

ISPÈJIMAS

Šiame naudojimo vadovo skirsnyje esantys įspėjimai ir nurodymai skirti jūsų apsaugai. Vieno iš šių nurodymų nesilaikymas gali sukelti sunkių kūno sužalojimų. Kad naudotumėte savo prietaisą visai saugiai, prašom perskaityti ir suprasti naudojimo vadovą bei visas ant prietaiso priklijuotas etiketes. Sauga yra sveiko proto, budrumo ir savo grandininio pjūklo žinojimo reikalas.

■ MOKYKITÉS PAŽINTI SAVO PRIETAISA. Atidžiai perskaitykite šj naudojimo vadovą. Susipažinkite su savo prietaiso taikymo sritimis ir jo apribojimais bei su potencialiomis šiam prietaisui būdingomis rizikomis.
■ GRANDININIAI PJÜKLAI skirti tik medienos pjovimui.
■ GALI ATSIRASTI ATŠOKIMAS, JEI PJOVIMO JUOSTOS GALAS paliečia kažkokį daiktą, arba jei pjovimo grandinė yra suspaudžiama ir užblokuojama medienoje pjovimo metu. Šis palietimas gali sukelti staigų pjovimo juostos atšokimą aukštyn ir atgal, link vartotojo, taip pat kaip jei grandinė yra suspausta pjovimo metu. Kiekvienu atveju jūs galite prarasti grandininio pjūklo kontrolę ir sunkiai susižeisti. NESITIKĖKITE vien tik savo grandininio pjūklo apsaugos priemonių. Kaip grandininio pjūklo vartotojas jūs turite imtis įvairių priemonių, leidžiančių jums išvengti nelaimingų atsitikimų ar sužalojimų rizikos.

1. Jūs galite sumažinti ar pašalinti netikėtumo efektą, suprasdami bendrą atšokimo principą. Netikėtumo efektas prisideda prie nelaimingų atsitikimų
2. Naudodami savo grandinini pjūkla, laikykite jì visada tvirtai abejomis rankomis. Paděkite savo dešinę ranką ant galinės rankenos, o jūsu kaire ranką ant priekinės rankenos, jūsu pirštams apimant grandininio pjūklo rankenas. Geras prietaiso laikymas rankose, esant ištiestai kairei rankai, leis jums išlaikyti savo grandininio pjūklo kontrolę atšokimo atveju.
3. [sitikinkite, kad plote, kur jūs naudojate savo grandinini' pjūkla, néra kliūčių. NELEISKITE pjovimo juostos galui paliesti pagalio, šakos, tvoros ar bet kokio kito objekto, galinčio užkliūti grandininio pjūklo naudojimo metu.
4. Visada atlikite savo pjovimą, kai variklis sukasi pilnu greičiu. Nuspauskite jungiklj iki galo ir palaikykite pastovų pjovimo greitį.
5. Netieskite rankos per toli ir nelaikykite grandininio pjūklo virš krūtinės lygio.
6. Laikykitės gamintojo instrukcijų dėl pjovimo grandinės galandimo ir techninio aptarnavimo.
7. Pakeitimo atveju naudokite tik gamintojo rekomenduotas pjovimo juostas.

Lietuviškai

BENDROS SAUGAUS DARBO INSTRUKCIJOS

■ NELAIKYKITE SAVO GRANDININIO PJÜKLO TIK VIENA RANKA. Jei jüs naudojate savo grandininį pjūkla, laikydami jį tik viena ranka, tai jüs rizikuojate sunkiai susižeisti ir sužeisti žmones (padėjėjus, lankytojus), esančius darbo zonoje. Grandininis pjūklas skirtas tam, kad būtų laikomas abejomis rankomis.
■ NENAUDOKITE SAVO GRANDININIO PJUKLO, KAI JUS ESATE PAVARGE. Nenaudokite savo grandininio pjuklo, jei jus pavarge, sergate, esate alkoholio ar narkotiku poveikyje, arba geriate vaistus.
■ AVĖKITE APSAUGOS AVALYNE. Taip pat naudokite kūną aptempiančius drabužius, apsauginius akinius, akių ir ausų apsaugos priemones bei šalmą.
■ NESTOVĖKITE ANT NESTABILAUS PAVIRŠIAUS (pvz. ant kopėčių, ant pastolių, ant medžio ir t.t.), kai naudojate savo grandinini pjūkla.
■ ATSARGIAI DIRBKITE SU DEGALAIS. Prieš ijungdami variklj, pasitraukite nuo tos vietos, kur jūs pripildėte baką, bent 15 m atstumu.
■ NELEISKITE KITIEMS ŽMONĖMS STOVĖTI ARTI GRANDININIO PJŪKLO, kai jūs ijungiate jį arba atliekate pjovimą. Laikykite lankytojus ir gyvulius darbo zonos nuošalyje.
■ PRIEŠ PRADEDAMI PJAUTI, išvalykite darbo plotą, užimkite stabilia darbo padėtį ir numatykite, į kurią pusę jūs pasitraukite medžio kritimo metu.
■ LAIKYKITĖS ATOKIAU NUO PJOVIMO GRANDINĖS varikliui veikiant.
PERKELKITE GRANDININI PJÜKLÄ VIEN TIK, KAI VARIKLIS IŞJUNGTAS IR STABDYS JUNGTAS, o pjovimo juosta ir pjovimo grandinë nukreipta i užpakalj, duslintuvui esant toli nuo jūsų. Savo grandininio pjūklo transportavimo metu naudokite tinkamą pjovimo juostos dékla.
■ NENAUDOKITE SUGEDUSIO, blogai sureguliuoto arba ne visai ar neteisingai surinkto GRANDININIO PJÜKLO. Atleidę akseleratoriaus rankenėlę, įsitikinkite, kad pjovimo grandinė nustoja suktis.
■ IŠJUNKITE VARIKLį prieš atidedant į šalį savo grandininiį pjūkla. NELEISKITE varikliui suktis be priežiūros. Prieš atidedami į šalį savo grandininiį pjūkla, kaip apsaugos priemonę taip pat įjunkite grandinės stabdį.
BÜKITE LABAI ATSARGÜS, kai jüs pjaunate mažo dydžio krümokšnius ir šakas, kadangi ploni daiktai gali užsikabinti už grandinės ir būti išmesti link jūsu arba išvesti jus iš pusiausvyros. KAI PJAUNATE ĮTEMPTA ŠAKA, būkite pasiruoše greitai pasitraukti, kad negautumėte smūgio, sumažėjus įtempimui medienos pluoštuose.
■ LAIKYKITE RANKENAS sausas ir švarias, be alyvos ar degalų pėdsakų.
■ NAUDOKITE SAVO GRANDININI PJUKLA VIEN TIK GERAI VEDINAMOSE VIETOSE.

■ NENAUDOKITE SAVO GRANDININIO PJUKLO, DIRBDAMI MEDZIO VIRSUJE, nebent buvote specialiai išmokyti šio darbo.
■ NAUDODAMI SAVO GRANDININI PJUKLA, VISADA TURÉKITE GESINTUVĄ PO RANKA.
■ Vėl įdėkite pjovimo juostą į apsauginį dėklą savo grandininio pjūklo transportavimo ir saugojimo metu.
■ Isitikinkite, kad pjūklo pado atrama visada teisingai sumontuota ant grandininio pjūklo.
■ REMKITÉS INSTRUKCIJOMIS DÉL PJOVIMO GRANDINÉS GALANDIMO IR TECHNINIO APTARNAVIMO.
■ NAUDOKITE TIK PJOVIMO JUOSTAS ir grandines su maža atšokimo tendencija, kurias rekomendavo gamintojas jūsų grandininiam pjūklui.
■ NEIRENKITE išlenktos pjovimo juostos ant variklio bloko ir nenaudokite priedo, kuris nebuvo rekomenduotas jūsų grandininiam pjūklui.
■ SAUGOKITE ŠIAS INSTRUKCIJAS. Reguliariai skaitykite jas ir naudokitės jomis kitiems galimiems vartotojams informuoti. Jei jūs perduodate naudotis ši įrankį, tai perduokite taip pat ir esantį komplekte su juo naudojimo vadovą.

GRANDININĖMS PJŪKLAMS SKIRTOS SAUGOS INSTRUKCIJOS

ISPÈJIMAS

Šiame naudojimo vadovo skirsnyje esantys įspėjimai ir nurodymai skirti jūsų apsaugai. Vieno iš šių nurodymų nesilaikymas gali sukelti sunkių kūno sužalojimų.

BENDROS ATSARGUMO PRIEMONÉS

■ NEPJAUKITE VYNUOGIENOJŲ arba krūmų, kurių diametras mažesnis kaip 76 mm.
■ DUSLINTUVAS YRA LABAI KARŠTAS pjovimo pjūklo naudojimo metu ir po naudojimo. Žiūrėkite, kad nepaliestumėte šio paviršiaus - jūs galėtumėte rimtai susižeisti.
VISUOMET LAIKYKITE GRANDININI PJUKLA ABEJOMIS RANKOMIS, varikliui veikiant. Tvirtai laikykite grandinini pjukla, jusu pirštams gerai apimant rankenas.
NIEKADA NELEISKITE NĚ VIENAM ŽMOGUI NAUDOTI JÚSŮ GRANDININIO PJÚKLO, jei jis negavo instrukciju, reikalingu jo geram veikimui. Sis nurodymas taikomas tiek prietaisų nuomos punktams, tiek privatiems asmenims.
■ PRIEŠ [JUNGDAMI VARIKL], [sitikinkite, kad pjovimo grandinė neliečia jokio daikto.
■ NAUDOKITE SAVO GRANDININI PJUKLA VIEN TIK gerai védinamose vietose.
■ DÉVĚKITE TINKAMUS DRABUŽIUS. Nedėvěkite laisvų drabužių. Visada dévěkite ilgas ir tvirtas kelnes, aulinius batus ir mūvěkite pirštines.

Lietuviškai

GRANDININĖMS PJŪKLAMS SKIRTOS SAUGOS INSTRUKCIJOS

Nedėvėkite juvelyrinių papuošalu, trumpų kelnių, sandalų ir niekuomet nedirbkite, žengdami basomis kojomis. Nedėvėkite laisvų drabužių, kurie galėtų būti variklio įtraukti arba užsikabinti už pjovimo grandinės ar krūmų. Dėvėkite kombinezoną, džinsus arba ilgas kelnes iš tvirtos ir atsparios drobės. Suriškite savo plaukus auščiau savo pečių lygio.

■ Avėkite neslystančią avalynę ir mūvėkite darbines pirštines, kad geriau laikytumėte įrankį rankose ir apsaugotumėte savo rankas.
■ Naudodami ši įrankį, dévėkite akių ir ausų apsaugos priemones bei šalma.

• Kad būtų sumažinta gaisro ir nudegimo rizika, atsargiai elkitės su degalais. Kalbama apie labai lengvai užsidegančią medžiaga.
  ■ Maišykite ir saugokite degalus kanistre, skirtame degalams laikyti.
  ■ Maišykite degalus gryname ore, toli nuo bet kokios kibirksties ar liepsnos.
  ■ Pasirinkite laisvą paviršių, išjunkite variklj ir leiskite jam atvėsti prieš pripildant jį degalų.
  ■ Lėtai atsukite degalų bako dangtelį, kad sumažintumėte slėgį ir išvengtumėte degalų išsiliejimo aplink dangtelį.
  ■ Pripildę degalu, tvirtai užsukite bako dangtelj.
  ■ Nušluostykite įrankį, jei išliejote šiek tiek degalų. Prieš įjungdami variklj, pasitraukite nuo tos vietos, kur jūs pripildėte degalų baką, bent 15 m atstumu.
  ■ Niekada nebandykite sudeginti išsiliejusių degalu.

PJOVIMO / DARBO ZONA: PAGRINDINÉS APSAUGOS PRIEMONÉS

■ Nenaudokite savo grandininio pjūklo, dirbdami medžio viršuje.
■ Nenaudokite savo grandininio pjūklo ant kopėčių. tai labai pavojinga.
■ Laikykite lankytojus ir gyvulius už darbo zonos ribų. Neleiskite nė vienam žmogui būti arti nuo grandininio pjūklo jo jungimo ar naudojimo metu.

Pastaba: darbo zonos plotas priklauso tiek pat nuo atliktino darbo, kaip ir nuo medžio aukščio ar apdorotino gabalo. Pavyzdžiui, medžio kirtimui reikia didesnio darbo ploto, nei kitiems pjovimo variantams, pvz. pjaustymui gabalais.

STÜMIMO JÈGA IR TRAUKIMO JÈGA

Reakcijos jęga visuomet veikia priešinga kryptimi nei pjovimo grandinės sukimosi kryptis. Tokiu būdu jums reikia būti pasiruošusiems kontroliuoti STŪMIMO JĖGA, kai jūs pjaunate apatiniu grandinės kraštu, ir TRAUKIMO JĖGA, kai jūs pjaunate viršutinių pjovimo juostos kraštu.

Pastaba: jūsų grandininis pjūklas buvo pilnai išbandytas gamykloje. Tai normalu, jei ant grandininio pjūklo yra alyvos likučiai.

ATSARGUMO PRIEMONÉS DÉL TECHNINIO APTARNAVIMO

Niekuomet nenaudokite sugedusio, blogai sureguliuoto arba ne visai ar neteisingai surinkto grandininio pjūklo.

Atleidę akseleratoriaus rankenėlę, įsitikinkite, kad pjovimo grandinė nustoja suktis. Jei pjovimo grandinė sukasi tuščios eigos režime, tai gali pasirodyti, kad reikia sureguliuoti karbiuratorių. Remkitės šio vadovo skirsniu “Tuščios eigos reguliavimas”.

Jei pjovimo grandinė vis dar sukasi tuščios eigos režime po jūsų reguliavimo, tai susisiekite su Ryobi firmos autorizuotu techninio aptarnavimo centru ir nenaudokite savo grandininio pjūklo, kol nebus atliktas taisymas.

ISPÈJIMAS

Reikia, kad kvalifikuotas specialistas atliktų visus grandininio pjūklo taisymus, išskyrus tuos, kuriuos paaiškina naudojimo vadovo techninio aptarnavimo instrukcijos. Naudojimas įrankių, netinkančių smagračiui ar krumplinei pavarai išimti arba smagračiui laikyti, kad būtų išimta sankaba, gali sugadinti smagraṭį ir privesti prie jo sprogimo, o tai gali sukelti sunkių kūno sužalojimų.

ATŠOKIMAS

Atšokimas yra pavojinga reakcija, galinti sukelti sunkių sužalojimų. Nesitikėkite vien tik savo grandininio pjūklo apsaugos priemonių. Taip pat jums reikia imtis ypatingų atsargumo priemonių, leidžiančių jums išvengti nelaimingo atsitikimo ar sužalojimo rizikos.

Pastaba: remkitės vadovo skirsniu “Naudojimas”, kad gautumėte daugiau informacijos apie atšokimą ir priemones išvengti sunkių kūno sužalojimų.

SAUGOKITE ŠI VADOVA, KAD GALĖTUMĖTE REMTIS JUO VĖLIAU.

Lietuviškai

ŽENKLAI

Kai kurie iš žemiau esančių ženklų gali būti ant jūsų prietaiso. Pramokite atpažinti juos ir įsiminkite jų reikšmę. Teisingas šių ženklų interpretavimas leis jums naudoti savo prietaisą saugiau ir tinkamu būdu.

ŽENKLAS	PAVADINIMAS	REIKŠMĚ / PAAIŠKINIMAS
	Įspėjimas	Nurodo atsargumo priemones, kurių reikia imtis jūsų apsaugai.
	Atidžiai perskaitykite naudojimo vadovą	Prieš naudojant šį įrankį reikia gerai perskaityti ir gerai suprasti šį naudojimo vadovą sužalojimų rizikai sumažinti.
	Dėvėkite apsauginius akinius, ausų apsaugos priemones ir šalma.	Naudodami šį įrankį, dėvėkite akių ir ausų apsaugos priemones bei šalma.
	Draudimas rūkyti	Draudimas rūkyti ir dirbti arti nuo kibirkščių ar atviros liepsnos.
	Naudojimas abejomis rankomis	Laikykite ir naudokite grandininį pjūklą abejomis rankomis.
	Naudojimas viena ranka uždraustas	Nenaudokite savo grandininio pjūklo, laikydami jį viena ranka.
	Anglies monoksidas	Varikliai išskiria anglies monoksidą, bekvapes dujas, kurios gali būti mirtinos. Niekada nenaudokite savo grandininio pjūklo uždarytoje erdvėje.
	Atšokimas	PAVOJUS! Būkite atsargūs dėl atšokimo rizikos.
	Pjovimo juostos palietimas	Venkite, kad pjovimo juostos galas paliestų kokius nors daiktus.
	Visada mūvėkite pirštines	Naudodami savo grandininį pjūklą, mūvėkite storas ir neslidžias darbines pirštines.
	Benzinas ir alyva	Naudokite benziną be švino, skirtą automobiliams, su oktaniniu skaičiumi 87 ([R+M]/2) arba didesniu. Jūsų prietaisas veikia su 2 taktų varikliu, kuriam reikia benzino ir sintetinės alyvos 2 taktų varikliams mišinio (santykis 2 proc.).
	Laikykite lankytojus nuošalyje	Laikykite lankytojus ir gyvulius bent 15 m atstumu nuo darbo ploto.

Lietuviškai

TECHNINÈS CHARAKTERISTIKOS

	RCS-3535C235 cc	RCS-4040C240 cc	RCS-4446C244 cc
Svoris be pjovimo juostos, grandinės, degalų ir alyvos	4,6 kg	4,6 kg	4,6 kg
Degalų bako talpa	310 cm ^3	310 cm ^3	310 cm ^3
Alyvos bako talpa	210 cm ^3	210 cm ^3	210 cm ^3
Pjovimo juostos ilgis	35 cm	40 cm	46 cm
Pjovimo ilgis	320 mm	370 mm	410 mm
Pjovimo grandinės tipas	Carlton 14-10-N1-MHC UNB	Carlton 16-10-N1-MHC UNB	Carlton 18-10W-K1-HC UNB
Pjovimo grandinės žingsnis	9,53 mm	9,53 mm	8,26 mm
Dantis	1,27 mm	1,27 mm	1,27 mm
Pjovimo grandinės tipas	Carlton N1C-BL-M-52E SK	Carlton N1C-BL-M-57E SK	Carlton K1L-BL-72E
Krumpliaratis	6 krumpliai	6 krumpliai	7 krumpliai
Cilindro tūris	35 cm ^3	40,1 cm ^3	44 cm ^3
Nominali galia	1,7 kW / 10000 aps./min.	1,8 kW / 10000 aps./min.	1,9 kW / 9500 aps./min.
Nominalus greitis	12000 aps./min.	12000 aps./min.	12000 aps./min.
Tuščios eigos greitis	2700 - 3100 aps./min.	2700 - 3100 aps./min.	2700 - 3100 aps./min.
Specifinis degalų suvartojimas esant maksimaliam variklio darbo režimui	435g/kwh	435g/kwh	435g/kwh
Triukšmo slėgio lygis (ISO22868)	103 dB(A)	103 dB(A)	103 dB(A)
Triukšmo galios lygis (ISO22868)	113 dB(A)	113 dB(A)	113 dB(A)
Vibracijos lygis (ISO22867)
- Priekinė rankena	6,4 m/s ^2	6,4 m/s ^2	6,4 m/s ^2
- Galinė rankena	7,0 m/s ^2	7,0 m/s ^2	7,0 m/s ^2

APRAŠYMAS (1 pav.)

1. Priekinis įtaisas rankai apsaugoti / pjovimo grandinės stabdys
2. Priekinė rankena
3. Cilindro gaubtas
4. Pasiurbimo pompytė
5. Droseliné sklendè
6. Krumplinės pavaros gaubtas
7. Pjovimo juostos surinkimo varžtai
8. Pjovimo juosta

9. Pjovimo grandinė su maža atšokimo tendencija

10. Starterio gaubtas / ventiliacijos angos

11. Starterio lyno rankenèlè
12. ljungimo/išjungimo jungiklis
13. Akseleratoriaus deblokavimo mygtukas
14. Galinè rankena
15. Akseleratoriaus rankenèlè
16. Alyvos bako dangtelis
17. Degalų bako dangtelis
18. Pjūklo pado atrama

SURINKIMAS

ISPÉJIMAS

Kurios nors dalies trūkumo atveju nenaudokite šio prietaiso, negavę kalbamosios dalies. Šio įspėjimo nesilaikymas gali sukelti sunkių kūno sužalojimų.

ISPÉJIMAS

Nebandykite modifikuoti savo prietaiso arba prijungti priedų, kurių naudojimas nerekomenduojamas. Iš tokių pakeitimų ar modifikacijų atsiranda piktnaudžiavimas ir rizika nulemti pavojingas situacijas, galinčias sukelti sunkių kūno sužalojimų.

Pastaba: jūsų grandininis pjūklas buvo pilnai išbandytas gamykloje. Yra normalu, kad ant grandininio pjūklo yra alyvos likučiai. Perskaitykite etiketę apie degalus ir po to nuimkite ją ir saugokite su naudojimo vadovu.

Žr. 34-43 paveikslus.

Remkitės skirsniu “Pjovimo juostos ir grandinės pakeitimas” toliau šiame vadove.

NAUDOJIMAS

ISPÈJIMAS

Susipažinę su savo prietaisu, nepraraskite savo budrumo. Niekada nepamirškite, kad užtenka akimirką trunkančio neatidumo jums sunkiai susižaloti.

Lietuviškai

NAUDOJIMAS

ISPÉJIMAS

Naudodami ši prietaisą, visada dévěkite saugos akinius ar apsauginius akinius su šoniniais skydeliais. Sio nurodymo nesilaikymas gali sąlygoti svetimkūnių patekimą i jūsų akis ir sukelti sunkių akių sužeidimų.

ISPÈJIMAS

Nenaudokite kitų dalių ar priedų, išskyrus gamintojo rekomenduotus šiam prietaisui. Nerekomenduotų dalių ar priedų naudojimas gali sukelti sunkių sužalojimų riziką.

TAIKYMO SRITYS

Naudokite savo grandininį pjūklą šioms taikymo sritims:

■ Paprastai šakų genėjimas, medžių kirtimas ir pjaustymas gabalais
■ Atramos šaknu pjovimas

DEGALAI IR BAKO PRIPILDYMAS

VISAI SAUGUS MANIPULIAVIMAS DEGALAIS

ISPÉJIMAS

Prieš pripildami baką degalu, visuomet išjunkite variklj. Niekuomet nepripilkite prietaiso bako degalu, kai variklis veikia ar yra dar karštas. Pasitraukite bet 15 m atstumu nuo tos vietos, kur jüs pripylète į baką degalu, prieš jungiant variklj. NERÜKYTI! Šio įspėjimo nesilaikymas gali sukelti sunkių kūno sužalojimų.

ISPÈJIMAS

Įsitikinkite, kad įrankyje nėra degalų nutekėjimo. Jei jūs aptiksite nutekėjimą, tai tegul jūsų grandininis pjūklas bus pataisytas, prieš naudojant jį iš naujo, kad būtų išvengta gaisro ar nudegimo rizikos.

■ Visuomet atsargiai dirbkite su degalais ; ši medžiaga gali labai lengvai užsidegti.
■ Visada maišykite ir pilkite degalus gryname ore, toli nuo bet kokios kibirksties ar liepsnos. Nejkvėpkite degalų garų.
■ Venkite, kad benzinas ar alyva patektų ant jūsų odos.
■ Ypač venkite bet kokio benzino ar alyvos patekimo i akis. Jei benzinas ar alyva pateko i jūsų akis, tai tuoj pat praplaukite jas švariu vandeniu. Jei jose lieka dirginimas, tuoj pat pasitarkite su gydytoju.
■ Tuoj pat nušluostykite išsiliejusius degalus.

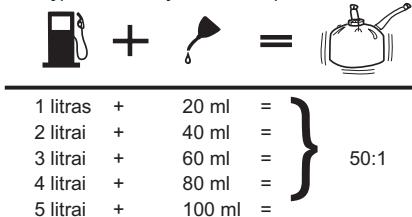

DEGALŲ MAIŠYMAS

■ Jūsų prietaisas veikia su 2 taktų varikliu, kuriam reikia benzino ir sintetinės alyvos 2 taktų varikliams mišinio.

Maišykite benziną be švino ir alyvą 2 taktų varikliams švariame inde, skirtame benzinui laikyti.

• Variklis veikia naudojant automobiliams skirtą benziną be švino, kurio oktaninis skaičius yra 87 ([R+M]/2) arba didesnis.
  Nenaudokite degalinėse parduodamų benzino-alyvos mišinių, būtent motociklams, motoroleriams ir t.t. skirtų mišinių.
  ■ Naudokite vien tik sintetinę alyvą 2 taktu varikliams.
  ■ Imaišykite 2 proc. alyvos i benziną, t.y. santykiu 50-1 (2 proc.).
  ■ Prieš kiekvieną bako pripildymą gerai maišykite degalus.
  ■ Maišykite degalus mažais kiekiais: nemaišykite didesnio nei vienam mėnesiui skirto degalų kiekio. Taip pat mes rekomenduojame jums naudoti 2 taktų varikliams skirtą sintetinę alyva, kurios sudėtyje yra degalų stabilizatorius.

■ Išvalykite degalų baką aplink dangtelį bet kokiam degalų užteršimui išvengti.
■ Lėtai atsukite degalų bako dangtelį, kad sumažintumėte slėgį ir išvengtumėte degalų išsiliejimo aplink dangtelį.
■ Atsargiai jpilkite degalų mišinį i baką, vengdami jo išsiliejimo.
■ Prieš prisukdami dangtelj iš naujo, išvalykite tarpiklj ir jsitikinkite, kad jis yra geroje būklėje.
■ Tuoj pat vėl užsukite bako dangtelį ir tvirtai užveržkite jį ranka. Žiūrėkite, kad visi išsiliejusių degalų pėdsakai būtų nušluostyti. Pasitraukite bet 15 m atstumu nuo tos vietos, kur jūs pripylėte į baką degalų, prieš ijungiant variklj.
Pastaba: Yra normalu, kad variklis išskiria šiek tiek dūmų pirmo naudojimo metu ir po to.

Naudokite Ryobi alyvą pjovimo grandinėms ir juostoms, skirtą pjovimo grandinėms ir grandinių teptuvams bei turinčią tokią formulę, kad ji būtų efektyvi labai skirtingose temperatūrose be skiedimo. Grandininis pjūklas sunaudoja apytikriai vieną alyvos baką degalų bakui.

Pastaba: nenaudokite nešvarios, jau naudotos ar užterštos alyvos. Tai galėtų sugadinti alyvos siurblį, pjovimo juostą ar grandinę.

■ Atsargiai pilkite alyvą pjovimo juostai ir grandinei tepti i alyvos baką.
■ Pripildami degalų baką, kiekvieną kartą pripildykite ir alyvos baką.

PJOVIMO GRANDINĖS STABDŽIO NAUDOJIMAS (4-5 pav.)

Tikrinkite stabdžio veikimą prieš kiekvieną naudojima.

■ Savo dešinės plaštakos viršaus ijunkite grandinės stabdį, stumdami įtaisą rankai apsaugoti / grandinės stabdį pirmyn, kol grandinė sukasi savo maksimaliu greičiu.
Išjunkite pjovimo grandinės stabdį, traukdami įtaisą rankai apsaugoti / grandinės stabdį link priekinės rankenos, kol išgirsite spragtelėjimą.

ISPÉJIMAS

Jei pjovimo grandinės stabdys tučtuojau nesustabdo grandinės, arba jei reikia laikyti jį naudojimo metu, kad jis pats neišsijungtų, tai atneškite savo grandinini pjūkla i Autorizuotą techninio aptarnavimo centra, kad jis būtų pataisytas, prieš naudodami jį iš naujo.

VARIKLIO IJUNGIMAS (6-10 pav.)

Prietaiso ijungimas neatliekamas vienodai, jei variklis yra šaltas arba karštas.

ISPÈJIMAS

Laikykitės iš kairės pjovimo juostos pusės. Niekuomet neperženkite grandininio pjūklo ar pjovimo grandinės; niekuomet nesilenkite prie grandinės trajektorijos.

Padėkite savo grandininį pjūklą ant lygios žemės ir įsitikinkite, kad jokio daikto ar klūties nėra arti nuo prietaiso, ir nėra pjovimo juostos ir grandinės palietimo rizikos. Kad išvengtumėte priešlaikinio grandinės atšipimo, įsitikinkite, kad pjovimo juosta ir grandinė neliečia žemės.
■ Tvirtai laikykite priekinę rankeną savo kairiaja ranka ir padėkite savo dešinę koją ant galinės rankenos pagrindo.

Šaltas paleidimas:

■ Perjunkite jungikli i padėti “IJUNGTA” (I).

■ Isitikinkite, kad grandinės stabdys nejjungtas, patraukdami rankos apsaugos įtaisą / grandinės stabdį atgal.
■ Panaudokite pasiurbimo pompytę 4 kartus.
■ Perjunkite droselio svirti iki galo i uždarytos droselinės sklendės padėti (I→I).
■ Patraukite už starterio lyno rankenėlės, kol variklis bus paruoštas užsivesti, bet ne daugiau kaip 5 kartus.
■ Perjunkite droselio svirti i tarpinę perpus uždarytos droselinės sklendės padėti (|).
■ Patraukite už starterio lyno rankenėlės, kol variklis užsives.
Pastaba: leiskite grandininio pjūklo varikliui suktis, droselio svirčiai esant šioje padėtyje, nuo 15 iki 30 sekundžių priklausomai nuo temperatūros.
■ Pagaliau perstumkite droselio svirti iki galo i padėti [JUNGTA (Z).

PERSPÈJIMAS

Jei jūs neatleidžiate akseleratoriaus rankenėlės varikliui sulėtinti, kai pjovimo graninės stabdys yra ijungtas, jūs rizikuojate sugadinti variklį. Niekada nelaikykite akseleratoriaus rankenėlės nuspaustos, kai pjovimo grandinės stabdys yra ijungtas.

Karštas paleidimas:

■ Perjunkite jungikli i padėti [JUNGTA (I).
■ Isitikinkite, kad grandinės stabdys nejjungtas, patraukdami rankos apsaugos įtaisą / grandinės stabdį atgal.
■ Panaudokite pasiurbimo pompytę 4 kartus.
■ Patraukite už starterio lyno rankenėlės, kol variklis užsives.

VARIKLIO IŠJUNGIMAS (11-12 pav.)

Atleiskite akseleratoriaus rankenėlę ir leiskite varikliui sulėtėi. Kad išjungtumėte variklį, perjunkite jungiklį į padėtį IŠJUNGTA “” Nedėkite savo grandininio pjūklo ant žemės, kol grandinė nenustos suktis. Geresnei apsaugai ijunkite grandinės stabdį, kai jūs nenaudojate savo grandininio pjūklo.

Jei jungiklis neišjungia grandininio pjūklo, tai perstumkite droselio svirtį iki galo (slopinimas /|→|) ir ijunkite grandinės stabdį varikliui išjungti. Jei jungiklis neleidžia išjungti grandininio pjūklo, perjungus jį i padėtį IŠJUNGTA "STO9", tai prieš naudojant savo grandininį pjūkla iš naujo, tegul jis bus pataisytas, kad būtų išvengta darbo pavojingomis sąlygomis ir jūsų sunkaus sužalojimo.

Pastaba: baigę naudoti grandininį pjūkla, leiskite slėgiui išeiti, atsukdami ir po to vėl užsukdami alyvos ir degalų bakų dangtelius. Prieš padedami grandininį pjūkla i saugojimo vieta, leiskite varikliui atvėsti.

Lietuviškai

NAUDOJIMAS

GREIČIO REGULIAVIMAS (13 pav.)

■ Jei variklis įsijungia, sukasi ir pagreitėja, bet nepereina į tuščios eigos režimą, tai pasukite tuščios eigos reguliavimo varžta “T” dešinėn tuščios eigos greičiui padidinti.
■ Jei grandinė sukasi tuščios eigos režime, tai pasukite tuščios eigos reguliavimo varžta “T” kairėn greičuii sumažinti ir grandinės judėjimui sustabdyti. Jei po šio reguliavimo grandinė vis dar sukasi tuščios eigos režime, tai susisiekite su Autorizuotu techninio aptarnavimo centru, kad ten būtų atliktas reikalingas reguliavimas, ir nenaudokite savo grandininio pjūklo, kol jis nebus pataisytas.

ISPÈJIMAS

GRANDINÉ NIEKADA NETURI SUKTIS TUŠČIOS EIGOS REŽIME. Pasukite tuščios eigos reguliavimo varžta “T” kairėn tuščios eigos greičuii sumažinti ir grandinei sustabdyti arba susisiekite su Autorizuotu techninio aptarnavimo centru, kad ten būtų atliktas reikalingas reguliavimas. Nenaudokite savo prietaiso, kol nebus atliktas taisymas. Besisukanti tuščios eigos režime pjovimo grandinė gali sukelti sunkių kūno sužalojimų.

STÜMIMO JÈGA IR TRAUKIMO JÈGA (14 pav.)

Reakcijos jėga visuomet veikia priešinga kryptimi nei pjovimo grandinės sukimosi kryptis. Tokiu būdu jums reikia būti pasiruošusiems kontroliuoti TRAUKIMO JĖGA, kai jūs pjaunate apatiniu grandinės kraštu, ir STŪMIMO JĖGA, kai jūs pjaunate viršutinių pjovimo juostos kraštu. Pastaba: jūsų grandininis pjūklas buvo pilnai išbandytas gamykloje. Tai normalu, jei ant grandininio pjūklo yra alyvos likučiai.

ATSARGUMO PRIEMONĖS DĖL ATŠOKIMŲ (15 - 16 pav.)

ISPÉJIMAS

Atšokimas atsiranda, kai besisukanti pjovimo grandinė paliečia kažkokį daiktą pjovimo juostos viršutinės dalies lygyje, arba kai pjovimo juosta suspaudžiama ir užsiblokuoja medienoje pjovimo metu. Kai pjovimo juostos viršutinis kraštas paliečia kažkokį daiktą, pastarasis gali užpleišyti grandinę pjaunamoje medžiagoje ir vienu akimirksniu sustabdyti ją. Tai sukelia smarkų pjovimo juostos atšokimą aukštyn ir atgal, vartotojo kryptimi. Taip pat, jei pjovimo grandinė suspausta išilgai pjovimo juostos krašto, tai pjovimo juosta irgi gali stipriai atšokti link vartotojo. Kiekvienu atveju jūs galite prarasti

savo prietaiso kontrolę ir sunkiai susižeisti.

Nesitikėkite vien tik apsaugos priemonių, integruotų i jūsų prietaisą. Taip pat jums reikia imtis kitų priemonių nelaimingų atsitikimų ar sužalojimų rizikai išvengti. Remkitės skirsniu “Bendros saugaus darbo instrukcijos, kad gautumėte daugiau informacijos.

PASIRUOŠIMAS PJOVIMUI

RANKŲ PADĖTIS (17 pav.)

ISPÈJIMAS

Niekada nekeiskite šiame vadove aprašytos rankų padėties (nelaikykite galinės rankenos savo kaire ranka ir priekinės rankenos savo dešine ranka) ir venkite bet kokios padėties, kurioje jūsų kūnas ar jūsų ranka patektų į grandinės trajektoriją.

ISPÈJIMAS

Nepaleiskite akceleratoriaus rankenėlės į darbą savo kaire ranka ir nelaikykite priekinės rankenos savo dešine ranka. Žiūrėkite, kad jūs niekada nebūtumėte pjovimo grandinės trajektorijoje, kai jūs naudojate grandininį pjūklą.

DARBO PADÈTIS (18 pav.)

■ Gerai remkitės savo kojomis, dirbdami ant tvirtos žemės.
■ Laikykite savo kairę ranką gerai ištiestą, kad būtumėte pasiruoše kontroliuoti atšokimą.
■ Laikykitės iš kairės pjovimo juostos pusės.
■ Jūsų nykščiai turi palaikyti apatinę rankenu dalį.

DARBO PLOTAS (19 pav.)

■ Pjaukite tik medieną ir medžiagas, pagamintas medienos pagrindu. Nepjaukite tolio, plastiko, akmenų ar bet kokios kitos statybos medžiagos.
Niekada neleiskite vaikams naudoti jūsų grandininio pjūklo. Neleiskite nė vienam žmogui naudoti jūsų grandininio pjūklo, jam neperskaičius šio naudojimo vadovo ir negavus instrukciju, kurių reikia visiškai saugiam šio įrankio naudojimui.
■ Laikykite bet kokį kitą žmogų (padėjėjus, lankytojus, vaikus) bei gyvulius tam tikru SAUGOS ATSTUMU nuo darbo ploto. Kirtimo veiksmų metu saugos atstumas turi būti bent lygus arba dvigubai ilgesnis nei aukščiausių darbo ploto medžių aukštis. Rąstų pjaustymo veiksmų metu laikykite bent 4,5 m atstumaų tarp kiekvieno darbininko.
■ Gerai stovėkite ant savo kojų ir ant tvirtos žemės, kad išvengtumėte pusiausvyros praradimo darbo metu.
Nelaikykite grandininio pjūklo aukščiau krūtinės lygio, kadangi tokiu atveju sunku kontroliuoti grandinini pjūklą atšokimo atveju.

Lietuviškai

NAUDOJIMAS

■ Nekirskite medžio, esančio arti nuo elektros linijos ar pastato. Tegul profesionalai atlieka tokio pobūdžio darbą.
Naudokite savo grandinini pjūklą tik kai gana šviesu, ir kai matomumo pakanka, kad jūs galėtumėte gerai matyti, ką jūs darote.

PAGRINDINIAI NAUDOJIMO / PJOVIMO BÜDAI

Prieš pradedami didelį pjovimo darba, pasitreniruokite pjauti mažus gabalus, naudodami skirtingus būdus, kad priprastumėte prie savo grandininio pjūklo.

■ Užimkite teisingą padėti, veidui esant priešais gabalą, grandiniam pjūklui veikiant tuščios eigos režime.
■ Kaip tik prieš pradedami pjovimą, pasiekite maksimalų variklio greitį, spaudžiami akseleratoriaus rankenėlę iki galo.
■ Pradėkite pjauti, laikydami grandinini pjūklą prieš gabalą.
■ Tegul variklis sukasi pilnu greičiu viso pjovimo metu.
■ Lieskite grandinei atlikti “visą darbą” ir tik švelniai spauskite žemyn. Jei jūs forsuojate pjovimą, tai rizikuojate sugadinti pjovimo juostą, grandinę ar variklj.
Kai tik pjovimas baigtas, atleiskite akseleratoriaus rankenėlę ir leiskite varikliui sulėtėti. Jei leidžiate grandininiam pjūklui suktis pilnu greičiu be apkrovos, tai jūs rizikuojate prieš laiką sudėvėti pjovimo grandinę, juosta ir variklj.
■ Nespauskite grandininio pjūklo pjovimo pabaigoje.

MEDŽIŲ KIRTIMAS - PAVOJINGOS SĄLYGOS (20 pav.)

ISPÈJIMAS

Nesiimkite medžių kirtimu stiprių vėjų arba smarkių kritulių metu. Palaukite, kol klimatinės sąlygos nebebus pavojingos.

Medžio kirtimo metu svarbu laikytis tolesnių instrukcijų, kad būtų išvengta sunkių kūno sužalojimų rizikos.

■ Naudodami ši įrankį, dévėkite akių ir ausų apsaugos priemones bei šalmą (A).
Nekirskite labai palinkusio medžio arba didelių medžių, kurių šakos supuvusios ar negyvos, kurių žievė atsiskiria, arba medžio, kurio kamienas yra tuščiaviduris. Tokius medžius, prieš pjaunant, reikia nustumti ar nutraukti ant žemės naudojant kokią nors statybos mašiną.
■ Atsižvelkite i didelių šakų (B) pasiskirstymą ir svorį.

■ Nuvalykite krūmus aplink medį, kurį reikia nukirsti (C).
■ Nekirskite medžio, esančio arti nuo elektros linijos arba pastato (D).
■ Atsižvelkite i medžio posvyrio krypti (E).
■ Patikrinkite, kad medis neturi sulūžusių ar negyvų šakų, kurios galėtų nukristi ir trenkti į jus kirtimo metu (F).
■ Pjovimo metu reguliariai žiūrėkite į medžio viršūnę, kad įsitikintumėte, jog jis nukris numatyta kryptimi.
■ Laikykite lankytojus tam tikru saugos atstumu (G) (bent dvigubas medžio aukštis).
■ Numatykite, i kurią pusę jūs pasitraukite medžio kritimo metu (H).
■ Jei medis pradeda kristi kita kryptimi, arba jei grandininis pjūklas yra suspaustas ar patrauktas medžio kritimo metu, tai meskite grandinini pjūkla ir greitai pasitraukite! Prieš kirsdami medj, atsižvelkite i véjo kryptj.
Nekirskite medžio, esančio arti nuo elektros linijų arba pastatų, kuriuos gali paliesti šakos ar pats medis kritimo metu.
■ Jei žemės sklypas yra nuožulnus, tai visuomet būkite žemės sklypo viršuje, kadangi yra rizika, kad medis po kirtimo nusiris ar nuslys nuo šlaito apačion.
■ Nuimkite nuo medžio nuolaužas, akmenis, žievės gabalus, vinis, kabliukus ir geležinę vielą vietose, kur ketinama atlikti pjovimą.

ISPÈJIMAS

NEKIRSKITE medžio, esančio arti nuo elektros liniju arba pastatų, kuriuos gali paliesti šakos ar pats medis kritimo metu.

MEDŽIŲ KIRTIMO METODIKA (21-24 pav.)

1. Numatykite, į kurią pusę jūs pasitrauksite medžio kritimo metu (arba keletą pasitraukimo variantų numatyto kelio blokavimo atveju). Nuvalykite plotą, esantį betarpiškai arti medžio, ir įsitikinkite, kad toje vietoje, kur jūs numatėte pasitraukti, nėra klūčių. Nuvalykite šią plotą apie 135° kampu nuo numatytos kritimo linijos (A).
2. Atsižvelkite i véjo jėga ir krypti, i medžio posvyrį ir pusiausvyrą bei i didelių šakų buvimo vietas. Visi šie faktoriai gali paveikti krypti, i kurią nukris medis. Nebandykite nukirsti medžio pagal kitą liniją nei prigimtinė kritimo linija (B).
3. Padarykite išpjovą apie 1/3 medžio kamieno diametro iš tos pusės, kur medis nukris (C). Darykite išpjovos įpjovas tokiu būdu, kad jos perkirstų kritimo liniją stačiuoju kampu. Išpjovą reikia išvalyti, kad grandininiam pjūklui būtų palikta horizontali prieiga. Kad išvengtumėte grandininio pjūklo suspaudimo medžio svoriu, visuomet pradėkite nuo apatinės įpjovos.

Lietuviškai

NAUDOJIMAS

1. Atlikite pagrindinį pjūvį (D) tiesiai horizontaliai, bent 5 cm aukščiau išpjovos horizontalinės įpjovos.

Pastaba: Niekada nepjaukite iki pat išpjovos. Visada palikite medžio dalj tarp išpjovos ir pagrindinio pjūvio (apie 5 cm arba 1/10 medžio kamieno diametro). Šis plotis vadinamas “užtūra” (E). Jis kontroliuoja medžio kritimą ir kliudo jam nuslysti i šoną, pasisukti aplink aši ar nukristi nuo kelmo.

Dél didelio diametro medžiu, nutraukite pagrindinj pjūvį prieš tai, kad ji bus pakankamai gili, kad sukeltų medžio kritimą ar jo nusėdimą ant kelmo. Po to įdėkite medinius ar plastmasinius kirtimo pleištus (F) i įpjovą tokiu būdu, kad jie nepaliestų grandinės. Pamažu įvarykite juos, kad padarytumėte svertą ant medžio.

1. Kai medis pradeda kristi, išjunkite grandininį pjūkla ir tuoj pat padėkite jį ant žemės. Pasitraukite į šalį numatytoje vietoje, tikrindami, kad medis nekrenta jūsų kryptimi.

ISPÈJIMAS

Pagrindinis pjūvis niekada neturi pasiekti išpjovos. Užtūra kontroliuoja medžio kritimą: tai yra medžio dalis, paliekama tarp išpjovos ir pagrindinio pjūvio.

ATRAMOS ŠAKNU PJOVIMAS (25 pav.)

Atramos šaknis yra didelė šaknis, išeinanti iš medžio kamieno ir pasiekianti žemę. Prieš imdamiesi medžio kirtimo, nupjaukite jo dideles šaknis. Visų pirma atlikite horizontalinę įpjovą (A) atramos šaknyje ir po to vertikalią įpjovą (B) statmenai. Pašalinkite taip nupjautą dalį (C) iš darbo vietos. Pašalinę atramos šaknis, imkitės medžio kirtimo. Remkitės šio vadovo skirsniu “Medžių kirtimo metodika”.

RASTU PJAUSTYMAS (26 pav.)

Savoka “rąstų pjaustymas” reiškia nukirstų medžių supjovimą norimu ilgiu.

■ Pjaukite tik vieną rąstą vienu metu.
- Padėkite mažus gabalus ant pastovų arba ant kito gabalo jiems supjaustyti.
■ Laikykite darbo plotą išvalytą. Įsitikinkite, kad joks daiktas negali paliesti pjovimo juostos krašto ar grandinės pjovimo metu: tai galėtų sukelti atšokimą (A).
■ Rąstų pjaustymo metu laikykitės šlaito viršuje, kad rąstgaliai negalėtų nusiristi jūsų kryptimi.
■ Kartais negalima išvengti grandinės suspaudimo (naudojant standartinius pjovimo būdus), arba sunku numatyti kryptį, į kurią nupjautas gabalas nukris kitą kartą.

RASTU PJAUSTYMAS NAUDOJANT PLEIŠTĄ (27 pav.)

Jei kamienas turi pakankamą diametra, kad būtų galima įdėti kirtimo pleištą (B) nepaliečiant grandinės, tai naudokite pleištą atvertai įpjovai palaikyti ir grandinės suspaudimui išvengti.

ITEMPTU RASTU PJAUSTYMAS (28 pav.)

(C) VIENAME GALE PAREMTAS RASTAS

(D) ABEJUOSE GALUOSE PAREMTAS RASTAS

Atlikite pirmą įpjovą (E) iki 1/3 rąsto storio ir po to antrą įpjovą iki 2/3 rąsto storio (F) iš kitos pusės. Pjovimo metu rąstas turės tendencija linkti. Grandininis pjūklas gali būti suspaustas ar užpleištuotas rąste, jei jūs darote pirmą įpjovą gilesnę nei trečdalis jo diametro.

Ypač atkreipkite dėmesį i įtemptus rąstus (G), kad išvengtumėte pjovimo juostos ir grandinės suspaudimo.

Pradėkite iš rąsto viršaus, pjaudami jį apatine pjovimo juostos dalimi. Švelniai spauskite žemyn. Saugokitės, šiuo atveju grandininis pjūklas turės tendenciją judėti į priekį.

RASTU PJAUSTYMAS IŠ APAČIOS (30 pav.)

Pradėkite pjauti rąstą iš apačios, naudodami viršutinę pjovimo juostos dalį. Švelniai spauskite aukštyn.

Grandininis pjūklas turės tendenciją būti stumiamas atgal link jūsų. Būkite pasiruošę šiai reakcijai ir tvirtai laikykite grandinini pjūkla, kad išlaikytumėte jo kontrolę.

ŠAKŲ GENĖJIMAS IR RETINIMAS (31-32 pav.)

Dirbkite lėtai, laikydami savo grandininį pjūkla tvirtai abejomis rankomis. Žiūrėkite, kad visada išlaikytumėte savo pusiausvyrą.
■ Būkite geru atstumu nuo šakos, kurią jūs pjaunate. Pjaukite šaką, stovėdami priešingoje kamieno atžvilgiu pusėje.
■ Nenaudokite savo grandininio pjūklo ant kopėčių: tai labai pavojinga. Tegul profesionalai atlieka tokio pobūdžio darbą.
Nelaikykite grandininio pjūklo aukščiau krūtinės lygio, kadangi tokiu atveju sunku kontroliuoti grandinini pjūklą atšokimo atveju.

ISPÈJIMAS

Niekuomet nelipkite į medį jo šakai nupjauti ar nugenėti. Nenaudokite savo grandininio pjūklo, stovėdami ant kopėčių, pagalio arba bet kokioje nestabilioje padėtyje, kuri sukeltų jūsų pusiausvyros ir/ar prietaiso kontrolės praradimo riziką

Lietuviškai

NAUDOJIMAS

Kai jūs genite šakas, svarbu neatlikti galutinio pjūvio išilgai kamieno arba pagrindinės šakos, prieš tai nenupjovus šakos galo jos svoriui sumažinti. Tai neleidžia žievei plyšti kamieno lygyje.

1. Pirma atlikite pjovimą iš apačios iki 1/3 skersmens (A).
2. Po to atlikite pjovimą iš viršaus, kad šaka nukristų (B).
3. Atlikite galutinę pjūvį išilgai kamieno, lėtai nuleidžiami pjovimo juostą, kad pjūvis būtų švarus. Tad žievė galės atgimti.

ISPÉJIMAS

Jei šakos, kurias reikia išretinti, yra aukščiau krūtinės lygio, tai paveskite profesionalui užsiimti šiuo retinimu.

"BOTAGU" PJOVIMAS (33 pav.)

"Botagas" (A) yra šaka, iš dalies išrautas kelmas arba medelis, kurj sulenké kitas medžio gabalas tokiu būdu, kad jis staiga išsitiesia, kai pjaunamas arba nuimamas medžio gabalas, kuris jj sulaiko. Iš dalies išrautas nukirsto medžio kelmas kelia didelę riziką išsitiesti ir sugrįžti į vertikalią padėtį pjaunant, kad jis būtų atskirtas nuo kamieno. Dėmesio "botagams" - jie pavojingi.

ISPÈJIMAS

“Botagai” yra pavojingi, nes jie gali trenkti i jus ir privesti prie to, kad jūs prarasite grandininio pjūklo kontrolę, o tai gali sukelti sunkius ar mirtinus sužalojimus.

TECHNINIS APTARNAVIMAS

ISPÈJIMAS

Dalių pakeitimo atveju reikia naudoti vien tik originalias atsargines dalis. Bet kokios kitos atsarginės dalies naudojimas gali sukelti pavojų arba sugadinti gaminį.

ISPÈJIMAS

Visada dévékite saugos akinius ar apsauginius akinius su šoniniais skydeliais, kai jūs naudojate elektrinį įrankį arba kai valote jį, naudodami oro čiurkšlę. Jei darbas sukelia dulkes, tai irgi dévékite apsauginį veido skydelį ar kaukę.

BENDRAS TECHNINIS APTARNAVIMAS

Nenaudokite tirpiklių plastikinėms dalims valyti. Parduotuvėse parduodami tirpikliai gali sugadinti daugumą plastmasių. Naudokite švarų skudurą nešvarumams, dulkėms, alyvai, tepalui ir t.t. valyti.

ISPÈJIMAS

Niekuomet neleiskite stabdžio skysčiui, benzinui, benzino pagrindu pagamintiems produktams, skvarbioms alyvoms ir t.t. kontaktuoti su plastmasinėmis dalimis. Šie cheminiai produktai turi medžiąq, galinčių sugadinti, susilpinti ar sunaikinti plastmasę.

TEPIMAS

Visi šio prietaiso guoliai buvo patepti esant aukštam tepalų kiekio rodikliui, ir to pakanka visam prietaiso eksploatavimo laikui normaliomis naudojimo sąlygomis. Vadinasi, nereikia jokio papildomo tepimo.

PJOVIMO JUOSTOS IR GRANDINĖS PAKEITIMAS (34-43 pav.)

PAVOJUS

Nejrengę pjovimo juostos, grandinės, variklio gaubto ir krumplinės pavaros gaubto, niekuomet nejjunkite variklio. Jei vienos iš šių dalių nėra savo vietoje, tai krumplinė pavara gali būti išmesta arba sprogti, o tai gali sukelti sunkių kūno sužalojimų.

ISPÈJIMAS

Kad išvengtumėte sunkių kūno sužalojimų rizikos, prašom perskaityti iki galo ir gerai suprasti visas šiame skirsnyje išdėstytas saugos instrukcijas.

■ Prieš tvarkydami savo grandinini pjūkla, visada perjunkite jungikli i padėti IŠJUNGTA “STOP”.
■ Isitikinkite, kad grandinės stabdys nejjungtas, patraukdami rankos apsaugos įtaisą / grandinės stabdį atgal.
Pastaba: pakeisdami pjovimo juostą ir grandinę, visada naudokite gamintojo rekomenduotą pjovimo juostą ir grandinę.
- Dirbdami su pjovimo grandine ir juosta, mūvėkite pirštines. Šios dalys yra aštrios ir gali turėti šerpetų.
■ Išimkite pjovimo juostos montavimo varžtus, naudodami esanti komplekte kombinuotą raktą.
■ Nuimkite krumplinės pavaros gaubtą.
■ Nuimkite pjovimo juostą ir grandinę.
■ Nuimkite seną grandinę nuo pjovimo juostos.
Padarykite kilpą iš naujos grandinės ir išpainiokite visus mazgus. Dantys (A) turi būti nukreipti grandinės sukimosi kryptimi (B). Jei jie nukreipti priešinga kryptimi, tai apverskite jūsų padarytą kilpą.
■ Idėkite judesio perdavimo grandis (C) i pjovimo juostos kreipiantijį bėgelį (D), kaip iliustruoja 38 paveikslas.
■ Pjovimo grandinė turi sudaryti kilpą pjovimo juostos užpakalyje.

Lietuviškai

TECHNINIS APTARNAVIMAS

■ Laikykite pjovimo grandinę savo vietoje ant juostos ir apvyniokite kilpą aplink krumpliaratį (E).
■ Sureguliuokite pjovimo juostą tokiu būdu, kad strypai patektų i ilga skylę, esančią už juostos.

Pastaba : Uždedami pjovimo juostą ant strypų (F), įsitikinkite, kad reguliavimo įtaisas (G) yra grandinės įtempimo ašies (H) skylėje.

■ Sugražinkite i vietą sankabos gaubtą (I) ir juostos montavimo varžtus (J).
■ Priveržkite montavimo varžtus ranka. Reikia, kad pjovimo juostą būtu galima pajudinti grandinės įtempimo reguliavimui įgalinti.
■ Įtempkite grandinę, pasukdami grandinės įtempimo varžtą (K) į dešinę, kol grandinė bus visiškai sureguliuota ant pjovimo juostos, o judesio perdavimo grandys teisingai įdėtos į juostos kreipiantijį bėgelį.
■ Šiek tiek pakelkite priekinį pjovimo juostos galą, kad įsitikintumėte, jog pjovimo grandinė neatsiskiria nuo juostos.

Jei tarp pjovimo grandinės ir juostos yra laisvoji eiga, tai atleiskite pjovimo juostos galą ir pasukite grandinės įtempimo reguliavimo varžtą pusę apsisukimo į dešinę. Kartokite šį veiksmą, kol laisvosios eigos nebebus.

■ Palaikykite pjovimo juostos galą ir tvirtai priveržkite juostos montavimo varžtus.

Grandinė yra teisingai įtempta, kai nebėra laisvosios eigos apatinio juostos krašto lygyje, ir kad ji sureguliuota, bet gali būti pasukta ranka neužsikirstant. Įsitikinkite, kad pjovimo grandinės stabdys nejjungtas.

Pastaba: jei grandinė yra per suveržta, tai ji nesuks. Truputi atsukite pjovimo juostos varžtus ir pasukite įtempimo reguliavimo varžta ketvirtį apsisukimo į kairę. Palaikykite pjovimo juostos galą ir tvirtai priveržkite juostos montavimo varžtus iš naujo. [sitikinkite, kad grandinė sukasi neužsikirstant.

GRANDINÈS [TEMPIMO REGULIAVIMAS (44-46 pav.)

ISPÈJIMAS

Niekuomet nelieskite ir nereguliuokite savo grandinės varikliui veikiant. Grandinė yra labai aštri. Visada mūvėkite apsaugines pirštines, kai jūs atliekate savo grandininio pjūklo techninį aptarnavimą.

■ Prieš reguliuodami grandinės įtempimą, išjunkite variklj.
■ Isitikinkite, kad pjovimo grandinės montavimo varžtus galima atsukti ranka.
■ Pasukite grandinės įtempimo reguliavimo varžtą į dešinę grandinei iš naujo įtempti.

Pastaba: esant šaltai grandinei, ji yra teisingai įtempta, kai nebėra laisvosios eigos apatinio juostos krašto lygyje, ir kad ji sureguliuota, bet gali būti pasukta ranka neužsikertant.

■ ľtempkite grandinę iš naujo kiekvieną kartą, kai judesio perdavimo grandys (A) kaba žemiau pjovimo juostos apatinio kreipiančiojo bėgelio.

Pastaba: grandinės temperatūra didėja naudojimo metu. Teisingai įtemptos karštos grandinės judesio perdavimo grandys nusvyra apie 1,25 mm žemiau pjovimo juostos kreipiančiojo bėgelio. Kad būtų nustatytas tinkamas karštos grandinės įtempimas, galima naudoti kombinuoto rakto galą.

Pastaba: naujos grandinės turi tendenciją išsitempti. Reguliariai kontroliuokite grandinės įtempimą ir įtempkite ją iš naujo kiekvieną kartą, kai to reikia.

PERSPÉJIMAS

Karštoje būklėje įtempta grandinė gali pasirodyti per įtempta, jai atvėsus. Patikrinkite įtempimą šaltoje būklėje prieš tolesnį naudojimą.

PJOVIMO GRANDINÉS TECHNINIS APTARNAVIMAS (47-48 pav.)

PERSPÉJIMAS

Prieš tvarkydami savo grandinini pjūkla, patikrinkite, ar jungiklis yra padėtyje “IŠJUNGTA” STOP.

Naudokite savo grandinini pjūklą tik su grandine, kuri pasižymi silpna tendencija atšokti. Teisingai prižiūrint ją, ši greito pjovimo grandinė sumažina atšokimo riziką.

Teisingai prižiūrėkite savo grandinė, kad gautumėte tvarkingą ir greitą pjovimą.

Reikia galąsti pjovimo grandinę, kai išeinančios drožlės yra mažos ir purios, jei tenka forsuoti pjovimo metu, arba jei grandinė pjauna tik viena puse. Pjovimo grandinės techninio aptarnavimo metu atkreipkite dėmesį i šiuos punktus :

■ blogas šoninio krašto galandimo kampas gali padidinti atšokimo riziką.
■ gylio ribotuvų laisvają eiga (A):

• kuo didesnė gylio ribotuvų laisvoji eiga, tuo didesnė ir atšokimo rizika.
• atvirkščiai, nelabai gilus reguliavimas sumažina pjovimo kokybę.

■ Jei dantys paliečia tokius kietus daiktus kaip vinis ar akmenis, arba susidėvėjo dėl purvo ar smėlio, esančio ant medžio, tai paveskite savo grandinės galandimą Autorizuotam techninio aptarnavimo centrui.

Pastaba: Gražindami grandinę i savo vieta, patikrinkite, ar krumpliaratis (B) nėra susidėvėjės arba sugadintas. Jei ten yra susidėvėjimo ar sugadinimo požymiai, tegul jis bus pakeistas Autorizuotame aptarnavimo centre.

Lietuviškai

TECHNINIS APTARNAVIMAS

Pastaba: jei visiškai nesuprantate toliau išdėstytos pjovimo grandinės galandimo procedūros, tai tegul jūsų pjūklo grandinė bus išgaląsta Autorizuotame aptarnavimo centre, arba pakeiskite ją grandine su maža atšokimo tendencija.

GRANDINĖS DANTŲ GALANDIMAS (49-52 pav.)

Danties aprašymas :

(A) Réžiklis

(B) Šoninis kraštas

(C) Gylio ribotuvas

(D) Pèda

(E) lduba

(F) Kulnelis

(G) Akutė

(H) Viršutinis kraštas

lsitikinkite, kad jūs galandate visus dantis tuo pačiu kampu ir ilgiu, nes tik vienodi dantys leidžia pasiekti greita pjovima.

ISPÉJIMAS

Grandinė yra labai aštri. Visada mūvėkite darbines pirštines, kai jums reikia atlikti pjovimo grandinės techninę aptarnavimą. Taip jūs išvengsite sužalojimų rizikos.

■ Prieš galandami grandinę, įtempkite ją. Tuo tikslu remkitės skirsniu “Grandinės įtempimo reguliavimas”.
Naudokite apvalią 1,6 mm diametro dildę su rankena (néra komplekte). Visada galąskite dantis pjovimo grandinės vidurio lygyje.
■ Laikykite dildę vienu lygiu su viršutiniu danties rėžiklio kraštu. Neleiskite dildei linkti ar svyruoti.
■ Spausdami švelniai, bet tvirtai, galąskite link priekinio dainties kampo.
■ Šiek tiek pakelkite dildę, kiekviena kartą judindami ją atgal.
■ Atlikite keletą dildymo judesių ant kiekvieno danties rėžiklio. Galąskite visus kairės pusės dantis (A) ta pačia kryptimi. Po to pereikite į kitą pusę ir galąskite dešinės pusės dantis (B) priešinga kryptimi.
■ Pašalinkite liekanas, kurios prilipo prie dildės, metaliniu šepečiu.

PERSPÉJIMAS

Blogai išgaląsta ar atšipusi grandinė gali sukelti per didelį variklio greitį pjovimo metu, o tai gali sugadinti variklj.

ISPÉJIMAS

Blogas grandinės galandimas padidina atšokimo rizika.

ISPÈJIMAS

Jei jūs nekeičiate ar netaisote sugedusios grandinės, tai jūs statote save į sunkių kūno sužalojimų pavojų.

VIRŠUTINIO KRAŠTO GALANDIMO KAMPAS (53 pav.)

(A) - TEISINGAS 30° - Ant dildžių rankenų yra žymės dildei teisingai nukreipti, kad būtų gautas teisingas kampas viršutinio krašto atžvilgiu.
(B) - MAŽESNIS NEI 30° - Skersiems pjovimams
(C) - DIDESNIS NEI 30° - Ploni ašmenys greitai atšimpa.

ŠONINIO KRAŠTO KAMPAS (54 pav.)

(D) - TEISINGAS 80° - Kampas, kuris susidaro, jei jūs įdedate į dildės rankeną gero diametro dildę.
(E) - KABLIUKAS - Užsikabina už medienos ir greitai atšimpa, padidina atšokimo riziką. Atsiranda iš per mažo diametro dildės naudojimo ar per žemo laikymo.
(F) - GALINIS KAMPAS - Reikalauja per didelės judėjimo pirmyn jėgos, sukelia per didelį pjovimo juostos ir grandinės susidėvėjimą. Atsiranda iš per didelio diametro dildės naudojimo ar per aukšto laikymo.

GYLIO RIBOTUVU LAISVOJI EIGA (55-57 pav.)

■ Laikykite 0,6 mm gylio ribotuvų laisvają eigą (A). Naudokite gylio matą ribotuvų laisvajai eigai patikrinti.
■ Tikrinkite gylio ribotuvų laisvają eiga po kiekvieno grandinės galandimo.
Naudokite plokščia dildę (B) (néra komplekte) ir galandimo matą (C) (néra komplekte) visiems ribotuvams vienodai nudildyti. Naudokite 0,6 mm matą. Nudildę kiekvieno gylio ribotuvo lygį, sugražinkite jam pradinę formą, apvalindami priekį. Žiūrėkite, kad nesugadintumėte gretimas judesio perdavimo grandis dildės krašteliu.
■ Reikia nudildyti gylio ribotuvus plokščia dilde ta kryptimi, kuria buvo nudildyti gretimai dantys naudojant apvalią dildę. Žiūrėkite, kad plokščia dildė nepaliestų priekinės grandžių pusės gylio ribotuvų sureguliavimo metu.

PJOVIMO JUOSTOS TECHNINIS APTARNAVIMAS (58 pav.)

PERSPÈJIMAS

Isitikinkite, kad pjovimo grandinė išjungta prieš bet kokį grandininio pjūklo techninio aptarnavimo darbą.

Apverskite pjovimo juostą po kiekvienos naudojimo savaitės, kad perskirstumėte susidėvėjimą dviem pusėms ir tokiu būdu pasiektumėte maksimalų eksploatavimo laiką. Po kiekvieno naudojimo valykite pjovimo juostą ir tikrinkite, ar ji nėra susidėvėjusi arba sugadinta.

Deformacijos ir šerpetos ant kreipiančiujų bėgelių yra normalios susidėvėjimo pasekmės. Tokius defektus reikia sumažinti naudojant dildę, kai tik jie atsiras.

Lietuviškai

TECHNINIS APTARNAVIMAS

Reikia pakeisti pjovimo juostą šiais atvejais:

• jei kreipiančiuju bėgelių vidus yra susidėvėjęs tokiu mastu, kad grandinė gali gulti ant šono;
  ■ jei ji iškreivinta;
  ■ jei kreipiantieji bėgeliai sutrūkinėjo arba sulūžo;
  ■ jei kreipiantieji bėgeliai pakrypo.

Taip pat tepkite pjovimo juostą kiekvieną savaitę, įpurkšdami tepalą i tam tikslui numatytą angą. Apverskite pjovimo juosta ir patikrinkite, kad angose (A) ir ant kreipiančiojo grandinės bėgelio nėra nešvarumu.

ORO FILTRO VALYMAS (59-60 pav.)

PERSPÉJIMAS

Prieš gražindami dalis i savo vietas, įsitikinkite, kad oro filtras teisingai įrengtas savo vietoje korpuse. Niekuomet neleiskite varikliui suktis be oro filtro - tai gali sugadinti variklį.

KARBIURATORIAUS REGULIAVIMAS (61-63 pav.)

Prieš imdamiesi karbiuratoriaus reguliavimo:

■ Išvalykite starterio gaubto ventiliacijos angas, naudodami šepetį arba suspaustą orą.
■ Išvalykite oro filtrą (A). Remkitės skirsniu “Oro filtro valymas”.
■ Prieš imdamiesi tuščios eigos reguliavimo, leiskite varikliui suktis kelias sekundes.

ISPÉJIMAS

Klimatinės sąlygos ir aukštis gali paveikti karbiuratoriaus veikimą. Reguliuodami karbiuratorių, neleiskite lankytojams prisiartinti prie grandininio pjūklo.

Tuščios eigos reguliavimas

Tuščios eigos reguliavimas leidžia pakeisti vožtuvo atidarymo laipsnį, kai atleista akseleratoriaus rankenėlė.

Reguliavimas:

■ Pasukite tuščios eigos reguliavimo sraigtą "T" i dešinę tuščios eigos greičiui padidinti.
■ Pasukite tuščios eigos reguliavimo sraigtą “T” i kairę tuščios eigos greičiui sumažinti.
■ Atlikite bandomajį pjovimą ir po to sureguliuokite didelio įpurškimo režimo varžtą H, kad gautumėte geresnę pjovimo galią (ne tam, kad sureguliuotumėte maksimalų greitį). Didelio įpurškimo režimo varžtą negalima pasukti daugiau nei ketvirčiu apsisukimo.

ISPÉJIMAS

GRANDINĖ NIEKADA NETURI SUKTIS TUŠČIOS EIGOS REŽIME. Besisukanti tuščios eigos režime pjovimo grandinė gali sukelti sunkių kūno sužalojimų.

STARTERIO VALYMAS (62 pav.)

Naudokite šepetį arba suspaustą orą, kad laikytumėte starterio gaubto ventiliacijos angas (B) švarias.

KARBIURATORIAUS APSAUGOS NUO UŽŠALIMO MECHANIZMAS (64-65 pav.)

Grandininis pjūklas aprūpintas ventiliacijos anga, esančia iš dešinės cilindro gaubto pusės, kuri perduoda iš variklio išeinantį karštą orą link karbiuratoriaus, kad būtų išvengta užšalimo rizika šalto oro metu naudojimo atveju. Jei naudojate grandininį pjūklą temperatūrai esant tarp 0°C ir 5°C ir esant aukštam drėgnumui, tai karbiuratoriuje gali susidaryti ledas. Tai sąlygotų variklio sulėtėjimą ir/ar veikimo sutrikimus. Kai naudojate savo grandininį pjūklą tokiomis sąlygomis, prieš pradedami darba, pasirinkite apsaugos nuo užšalimo režimą.

Kad pasirinktumėte apsaugos nuo užšalimo režimą:

■ Perjunkite jungiklj i padėti IŠJUNGTA “STOP”.
■ Nuimkite oro filtro skyrelio dangtelj (A).
■ Nuimkite oro filtra.
■ Pakelkite starteri (E), kad išimtumėte jį iš cilindro gaubto (C).
■ Atsukite penkis varžtus, laikančius cilindrą savo vietoje. Nuimkite cilindro gaubta.
■ Nuimkite dangtelj (D), esantj iš dešinės cilindro gaubto pusės, paspausdami jj.
■ Apverskite ši dangtelj tokiu būdu, kad įrašas “Snow” atsirastų viršuje, ir po to sugražinkite jį i savo vietą.
■ Sugražinkite cilindro gaubta i vietą ir vėl užsukite varžtus, kurie jį laiko.
■ Sugražinkite starteri, oro filtrą ir oro filtro dangtelį i vietą.

ISPÉJIMAS

Visada gražinkite tą dangtelį į normalaus naudojimo padėtį (“Sun”), jei nėra šalčio rizikos. Jei naudosite grandininį pjūklą apsaugos nuo užšalimo režime esant aukštesnei temperatūrai, tai yra rizika, kad variklis negalės teisingai suktis.

VARIKLIO VALYMAS (66-67 pav.)

Reguliariai valykite cilindro (B) ir smagračio (A) angas, naudodami suspaustą orą arba šepetį. Nešvarumu buvimas cilindre gali sukelti pavojingą variklio perkaitimą.

ISPÈJIMAS

Niekuomet neleiskite grandiniam pjūklui veikti, jei vienos iš dalių nėra teisingoje vietoje, ypač variklio gaubto arba starterio gaubto. Kai kurios dalys gali kartais lūžti ir būti išmestos. Paveskite tiktai Autorizuotam techninio aptarnavimo centrui taisyti krumpliaratį ir sankabą.

Lietuviškai

TECHNINIS APTARNAVIMAS

Pastaba: jei konstatuojate savo prietaiso galios praradimą, tai galbūt nuodegų nuosėdos supurvino išmetamajį vamzdį arba duslintuvą Reikia išvalyti šias nuosėdas, kad variklis vėl atgautų savo pradinę galią.

DEGALŲ FILTRO BŪKLĖS PATIKRINIMAS (68 pav.)

Reguliariai tikrinkite degalų filtrą (B). Pakeiskite jį, jei jis yra purvinas arba sugedęs.

UŽDEGIMO ŽVAKĖS PAKEITIMAS (69 pav.)

Šio prietaiso variklis veikia naudojant uždegimo žvake Champion RZ7C arba NgK CMR7H su 0,64 mm elektrodo atstumu. Keiskite ją kas 50 naudojimo valandas arba prireikus dažniau tokio pat tipo žvake.

■ Atsukite žvakę, sukdami ją i kairę su rakto pagalba (A).
■ Išimkite žvakę.
■ Idėkite naują žvakę i sriegiuotą skylę ir užsukite ją i dešinę ranka. Pagaliau tvirtai priveržkite ją raktu (B).
Pastaba: žiūrėkite, kad trumpai nesujungtumėte uždegimo žvakės laido : tai tikrai sugadintų prietaisą.

KIBIRKŠČIŲ GESIKLIO GROTELIŲ IR DUSLINTUVO KONTROLĖ / VALYMAS (70 pav.)

Duslintuvas aprūpintas kibirkščių gesiklio grotelėmis. Defektinės kibirkščių gesiklio grotelės gali sukelti gaisro rizikaą. Grotelės gali užsiteršti netgi normalaus naudojimo metu. Reikia tikrinti jas kiekvieną savaitę ir išvalyti, kai tik to prireiks. Visuomet laikykite duslintuvą ir kibirkščių gesikli ľgeroje būklėje.

lsitikinkite, kad pjūklo pado atrama visada teisingai sumontuota ant grandininio pjūklo.

ISPÈJIMAS

Duslintuvas yra labai karštas grandininio pjūklo naudojimo metu ir po to. Kad išvengtumėte sunkių sužalojimų rizikos, venkite bet kokio kontakto su duslintuvu.

■ Leiskite duslintuvui atvėsti.
■ Nuimkite varžtus Torx (E) ir 8 mm veržles (D), kurie laiko duslintuvo gaubta savo vietoje; nuimkite gaubta (C) ir kibirkščių gesiklio groteles (A).
■ Jei kibirkščių gesiklio grotelės yra purvinos, tai išvalykite jas metaliniu šepetėliu. Pakeiskite kibirkščių gesiklio groteles, jei jos įskilo arba sugedo.
■ Nuimkite duslintuvą (B)
■ Naudokite plokščia atsuktuvą nuodegų nuosėdoms iš ventiliacijos angų pašalinti.
■ Taip pat nušluostykite nuodegų nuosėdas, susikaupusias ant duslintuvo ventiliacijos angų ir ant

cilindro išmetamojo vamzdžio.

■ Sugražinkite duslintuvą, kibirkščių gesiklį ir duslintuvo gaubtą i vietą.
■ Vèl užsukite varžtus Torx ir veržles.

PJOVIMO GRANDINĖS STABDŽIO PATIKRINIMAS IR VALYMAS (71-72 pav.)

■ Nuimkite sankabos gaubtą ir išvalykite grandinės stabdžio dalis (A). Patikrinkite stabdžio juostos (C) susidėvėjimo laipsnį ir pakeiskite ją, jei ji yra pernelyg susidėvėjusi arba deformuota. Juostos plotis neturi būti mažesnis kaip 0,6 mm. Vadīnasi, ji neturi susidėvėti daugiau nei perpus.
■ Laikykite grandinės stabdžio mechanizmą visada švarų (B) ir lengvai tepkite stabdžio šarnyrą (B).
- Atlikę remontą arba valymą, sistemingai tikrinkite grandinės stabdžio veikimą. Remkitės šio vadovo skirsniu “Pjovimo grandinės stabdžio naudojimas”, kad gautumėte daugiau informacijos.
■ Kontroliuokite grandinės gaudytuvo (D) būklę ir pakeiskite jį, jei jis sugedo.

ISPÈJIMAS

Netgi kasdien valant mechanizmą, nejmanoma garantuoti pjovimo grandinės stabdžio patikimumo lauko sąlygomis. Laikykitės pjovimo instrukciju.

GRANDININIO PJÜKLO SAUGOJIMAS (1 MÈNESIUI ARBA ILGIAU)

■ Išpilkite visus bake likusius degalus į indą, oficialiai skirtą benzinui laikyti.
■ Leiskite varikliui suktis, kol jis sustos. Tai leidžia pašalinti visus degalus, kurie galėtų išgaruoti ir palikti sakingas nuosėdas kontūre.
■ Panaudokite pasiurbimo pompytę keletą kartų, kad išvalytumėte visus likusius degalus iš karbiuratoriaus.
■ Išpilkite visą pjovimo juostai ir grandinei skirtą alyvą i indą, oficialiai skirtą alyvai laikyti.
■ Kruopščiai išvalykite grandinini pjūkla.
■ Saugokite jī gerai vēdinamoje, vaikams neprieinamoje vietoje.

Pastaba: nelaikykite savo grandininio pjūklo arti nuo tokių koroziją sukeliančių reagentų kaip cheminės sodininkystės medžiagos arba druskos, naudojamos prieš apledėjimą.

Vadovaukitės ISO standartais ir vietinėmis taisyklėmis dėl degalų saugojimo ir manipuliavimo jais. Jūs galite panaudoti likusius degalus kitame dviejų taktų varikliu aprūpintame prietaise.

Lietuviškai

PROBLEMŲ SPRENDIMAS

PROBLEMA	PRIEŽASTIS	SPRENDIMAS
Variklis nejsijungia [isitikinkite, kad jungiklis yra padėtyje [JUNGTA (I)]	Nėra kibirkšties.	Patikrinkite uždegimo žvakės būklę. Nuimkite oro filtro skyrelio dangtelį. Išimkite žvakę iš cilindro. Vėl prijunkite žvakės laidus ir padėkite žvakę ant cilindro viršaus, metalinei daliai kontaktuojant su cilindru. Patraukite už starterio lyno rankenėlės ir žiūrėkite, ar prie žvakės elektrodo atsiras kibirkštis. Jei neatsiranda jokios kibirkšties, tai pakartokite šį testą su nauja žvake.
	Užlietas variklis.	Perjunge jungiklį i padėtį IŠJUNGTA, nuimkite žvakę. Perjunkite droselio svirtį i padėtį [JUNGTA (nuspausta iki galo) ir patraukite starterio lyno rankenėlę 15-20 kartų. Tai turi pašalinti degalų perteklių iš variklio. Išvalykite ir sugražinkite žvakę i vietą. Perjunkite jungiklį i padėtį [JUNGTA (I). Papumpuokite pasiurbimo pompyte 4 kartus. Patraukite 3 kartus už starterio lyno rankenėlės, droselio svirčiai esant iki galo nuspaustai (padėtis [JUNGTA). Jei variklis neužsiveda, tai perstumkite droselinę svirtį i uždarytos sklendės padėtį (tarpinė padėtis) ir pakartokite normalią paleidimo procedūrą. Jei variklis vis dar neužsiveda, tai pakartokite šiuos skirtingus etapus su nauja žvake.
Variklis įsijungia, bet teisingai nepagreitėja.	Varžtui “L” (mažo įpurškimo režimas) reikia reguliavimo.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi karbiuratoriaus reguliavimo.
Variklis įsijungia ir po to išsijungia.	Varžtui “L” (mažo įpurškimo režimas) reikia reguliavimo.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi karbiuratoriaus reguliavimo.
Variklis įsijungia, bet teisingai neveikia pilnu greičiu.	Varžtui “H” (didelio įpurškimo režimas) reikia reguliavimo.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi karbiuratoriaus reguliavimo.
Variklis nepasiekia savo pilno greičio ir/ar išskiria per daug dūmų.	Neteisingas benzino-alyvos mišinys.	Naudokite neseniai sumaišytus degalus, turinčius gerą sintetinės alyvos 2 taktų varikliams proporciją.
	Purvinas oro filtras.	Išvalykite oro filtrą. Remkitės skirsniu “Oro filtro valymas”.
	Purvinos kibirkščių gesiklio grotelės.	Išvalykite kibirkščių gesiklio groteles. Remkitės šio vadovo skirsniu “Kibirkščių gesiklio ir duslintuvo kontrolė/valymas”.

Lietuviškai

PROBLEMŲ SPRENDIMAS

PROBLEMA	PRIEŽASTIS	SPRENDIMAS
Variklis nepasiekia savo pilno greičio ir/ar išskiria per daug dūmų.	Varžtui “H” (didelio įpurškimo režimas) reikia reguliavimo.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi karbiuratoriaus reguliavimo.
Variklis įsijungia, sukasi ir pagreitėja, bet neveikia tuščios eigos režime.	Reikia sureguliuoti karbiuratoriaus tuščios eigos varžtą.	Pasukite tuščios eigos reguliavimo varžtą “T” į dešinę tuščios eigos greičiui padidinti. Remkitės skirsniu “Karbiuratoriaus reguliavimas”.
Grandinė sukasi tuščios eigos režime.	Reikia sureguliuoti karbiuratoriaus tuščios eigos varžtą.Sistemoje yra oro nuotėkis.	Pasukite tuščios eigos reguliavimo varžtą “T” į kairę tuščios eigos greičiui sumažinti. Remkitės skirsniu “Karbiuratoriaus reguliavimas”Susisiekite su Autorizuotu techninio aptarnavimo centru defektinei sistemai pakeisti.
Pjovimo juosta ir grandinė kaista ir išskiria dūmų.	Alyvos bakas yra tuščias.Grandinė yra per įtempta.Tepimo sistema neveikia.Alyvos įleidimo angos užkimštos.	Reikia pripildyti alyvos baką tuo pačiu metu kaip ir degalų baką.Remkitės šio vadovo skirsniu “Grandinės įtempimo reguliavimas” instrukcijoms gauti.Leiskite varikliui suktis vidutiniu greičiu 30-45 sekundžių. Išjunkite grandininį pjūklą ir įsitikinkite, kad alyva nelaša nuo pjovimo juostos. Jei ten yra alyvos, tai grandinė gali būti atšipusi, arba pjovimo juosta sugedusi.Nuimkite krumplinės pavaros gaubtą ir pjovimo juostą ir išvalykite alyvos įleidimo angas kietu šepečiu.
Variklis įsijungia ir sukasi, bet grandinė nesukasi.	Ijungtas grandinės stabdys.Grandinė yra per įtempta.Pjovimo juosta ir grandinė neteisingai sumontuotos.Pjovimo juosta ir/ar grandinė sugedusios /sugedusi.Krumpliaratis sugedęs.	Išjunkite pjovimo grandinės stabdį. Remkitės skirsniu “Grandinės stabdžio naudojimas”.Remkitės šio vadovo skirsniu “Grandinės įtempimo reguliavimas” instrukcijoms gauti.Remkitės skirsniu “Pjovimo juostos ir grandinės pakeitimas”.Patikrinkite pjovimo juostą ir grandinę.Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi krumpliaracio pakeitimo.

Latviski

Ryobi firma suteikia dvidešimt keturių (24) mėnesių garantiją šiam gaminiui dėl gamybos broko ir defektinių dalių skaičiuojant nuo patikimos datos ant sąskaitos originalo, kurį platintojas išdavė galutiniam vartotojui.

Ši garantija neapima gedimų, atsiradusių dėl normalaus nusidėvėjimo, nenormalaus naudojimo arba nenormalaus ar neautorizuoto techninio aptarnavimo arba per didelio apkrovimo, bei tokių priedų kaip baterijos, lemputės, ašmenys, antgaliai, maišeliai ir t.t.

Blogo veikimo atveju garantijos galiojimo metu malonėkite atsiųsti NEPATAISYTĄ gaminį su pirkimo įrodymu savo tiekėjui arba i jums artimiausią Ryobi firmos autorizuoto aptarnavimo centra. Ši garantija nekeičia jūsų juridinių teisių, susijusių su defektiniais gaminiais.

Pirmiau nurodyta garantija galioja tik Jungtinėje Karalystėje, Europos Sajungoje ir Australijoje. Kitose šalyse gali būti taikoma kitokia garantija. Susisiekite su savo vietiniu platintoju dėl išsamesnės informacijos apie garantiją.

LV

Prisiimdami atsakomybė, mes deklaruojame, kad šis gaminys atitinka reikalavimus dėl sveikatos ir saugos, kuriuos nustato Mašinų direktyva 98/37/EB ir tokios kitos pritaikytinos direktyvos kaip Elektromagnetinio suderinamumo direktyva 89/336/EEB, 2000/14/EB dėl triukšmo, 97/68/EB dėl išmetamuju dujų, 2002/88/EB ir 2004/26/EB.

Buvo atsižvelgta į Europos ir/ar nacionalines normas ir/ar šias technines specifikacijas, kad būtų taikomi reikalavimai dėl sveikatos ir saugos, suformuluoti Europos Bendrijos direktyvose : DIN EN ISO 11681-1:2004 / ISO 22868:2005 / ISO 22867:2004 / EN 55012 : 2002

Šis gaminys buvo deklaruotas kaip atitinkantis Direktyvą 2000/14/EB dėl triukšmo.

	35 cc	40 cc	44 cc
Išmatuotas triukšmo galios lygis	112 dB(A)	112 dB(A)	112 dB(A)
Garantuotas triukšmo galios lygis	113 dB(A)	113 dB(A)	113 dB(A)
Išleidimo data	1 / 2007

Ši gaminį įvertino kaip atitinkantį direktyvą 2000/14/EB verifikavimo biuras CETIM, 52, avenue Félix-Louat, B.P. 80067, F-60304 Senlis Cedex, Prancūzija.

Modelis	Modelio techninės apžiūros liudijimas Nr. (išdavė Intertek Deutschland GmbH)
RCS-3535C2	07SHW0980-01
RCS-4040C2	07SHW0984-01
RCS-4446C2	07SHW1029-01

Techninė dokumentacija saugojama bendrovėje Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kongas.

Atitikties deklaraciją paskelbė Homelite Far East Co., Ltd. 2006 m. rugsėjo mėn.
