INSTRUKCJA OBSŁUGI Pure 320c HSM

polski: Niszczarka dokumentów HSM Pure 320 80

1 Objąśnienie symboli i zasady bezpieczeństwa

Zasady bezpieczeństwa i ostrzeżenia dotyczą sytuacji, w których może dojść do obrażeń ciała lub szkód rzeczowych i opisują środki zapobiegania zagrożeniom.

Symbol niebezpieczeństwa ze słowem OSTRZEŻENIE i tekst na szarym tle wskazują na ryzyko ciężkich a nawet zagrażających życiu obrażeń.

Wskazówka

oznacza informacje dotyczące efektywnej pracy maszyny bez ryzyka zagrożenia.

Wskazówki bezpieczeństwa

Przed uruchomieniem maszyny przeczytać instrukcję obsługi, przechowywać instrukcję do późniejszego użycia i przekazać ją kolejnemu użytkownikowi.

Przestrzegać wszystkich informacji bezpieczeństwa umieszczonych na niszczarce dokumentów!

Niebezpieczeństwo zranienia przez ostre noże!

Nigdy nie wkładać rąk w otwór podajnika papieru.

Niebezpieczeństwo zranienia w wyniku wciągnięcia!

Długie włosy, luźną odzież, krawaty, szale, naszyjniki, bransolety itp. zabezpieczyć przed dostaniem się do strefy szczeliny doprowadzania papieru. Nie niszczyć materiałów mających

tendencję do tworzenia zapętleń, np. taśmy, sznurki, folia z tworzywa sztucznego itd.

Zagrożenie dla dzieci i innych osób!

Urządzenia nie mogą obsługi- wać osoby (w tym dzieci poniżej 14 lat) o ograniczonych zdolnościach fi zycznych, organoleptycznych i umysłowych, niedostatecznym doświadczeniu i/lub niedostatecznej wiedzy, chyba że są one nadzorowane przez właściwą osobę odpowiedzialną za ich bezpieczeństwa lub otrzymały od niej instrukcje o tym, w jaki sposób urządzenie należy obsługiwać. Dzieci należy nadzorować w celu upewnienia się, że urządzenie nie jest wykorzystywane do zabawy,

Nie pozostawiać bez nadzoru włączonej niszczarki dokumentów.

Zagrożenie przez prąd elektryczny!

Niebezpieczne napięcie zasila- jące!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

– Urządzenie i przewód należy regularnie sprawdzać po względem uszkodzeń.

W razie uszkodzenia lub nieprawidłowego działania oraz przed przemieszczeniem lub czyszczeniem niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

– Chronić niszczarkę dokumentów przed kontaktem z wodą. Nie zanurzać w wodzie ani przewodu zasilającego, ani wtyczki sieciowej. Nigdy nie dotykać wtyczki sieciowej mokrymi rękoma.

- Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.

2 Użytkowanie zgodne z przeznaczeniem, gwarancja

Niszczarka dokumentów przeznaczona jest wyłącznie do niszczenia papieru. Zależnie od sposobu cięcia możliwe jest oprócz tego niszczenie niewielkich ilości następujących materiałów:

Rozmiar cięcia (mm) 5,8 3,9 3,9x30
Karty kredytowe ● ●	●
Płyty CD ●

Wytrzymały mechanizm tnący jest odporny na zszywki i spinacze biurowe.

Okres rękojmi na niszczarkę dokumentów wynosi 2 lata. Walce nożowe z hartowanej stali objęte są gwarancją przez cały okres użytkowania niszczarki dokumentów (HSM Lifetime Warranty). Zużycie, szkody wywołane przez nieprawidłową obsługę oraz niedozwolone ingerencje osób trzecich nie podlegają gwarancji ani rękojmi.

HSM gwarantuje dostawę części zamien- nych do 10 lat po zakończeniu produkcji tego modelu.

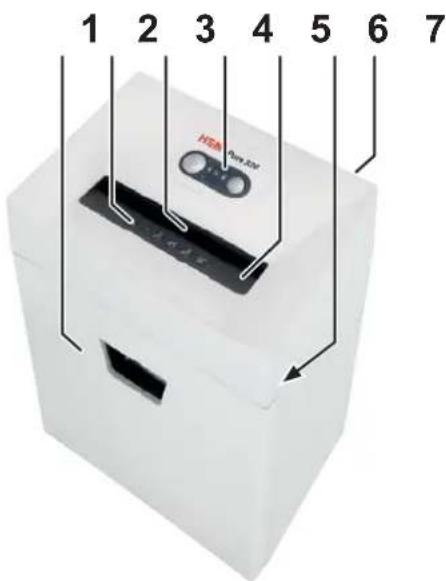

3 Przegląd

1 2 3 4 5 6 7 Pure 2.0

1 Pojemnik na ścinki
2 Informacje bezpieczeństwa
3 Zapora świetlna
4 Zespół obsługi i sygnalizacji
5 Element zabezpieczający
6 Tabliczka znamionowa
7 Wyłącznik sieciowy

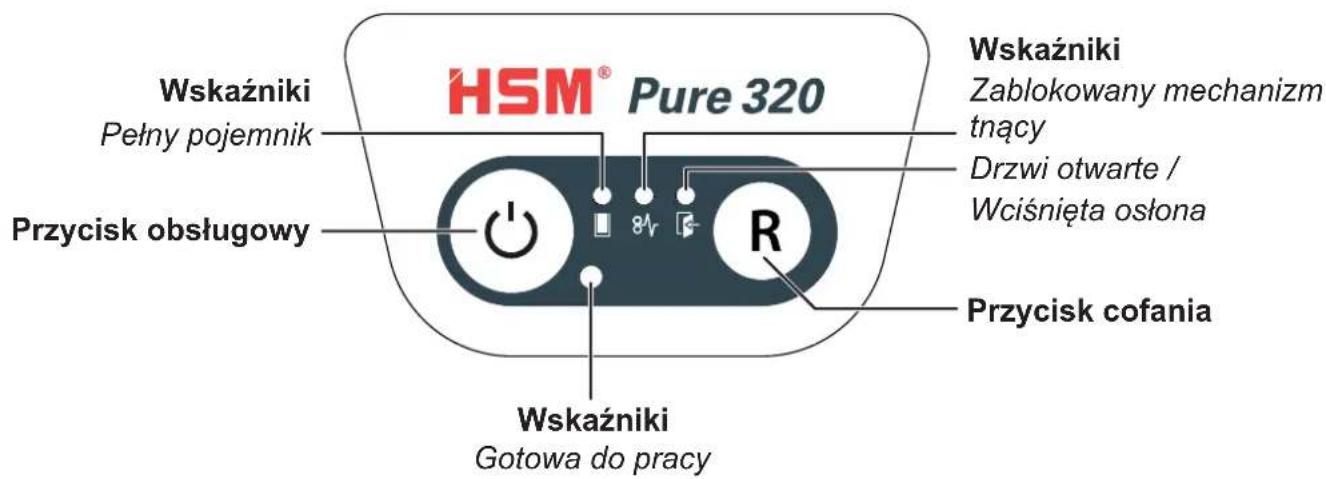

Elementy obsługi i sygnalizacji

HSM® Pure 320 Wskaźniki Pełny pojemnik Przycisk obsługowy Wskaźniki Gotowa do pracy 8V R Przycisk cofania Wskaźniki Zablokowany mechanizm tnący Drzwi otwarte / Wciśnięta osłona

4 Uruchamianie

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

• Nie wyciągnąć wtyczki sieciowej z gniazda wtykowego, ciągnąc za przewód zasilający, lecz zawsze trzymając za wtyczkę sieciową.
• Urządzenie, wtyczkę sieciową i przewód zasilający należy trzymać z dala od otwartego płomienia i gorących powierzchni. Otwory wentylacyjne muszą być odkryte i należy zapewnić minimalny odstęp 5 cm od ściany lub mebli.
  – Należy zapewnić łatwy dostęp do wtyczki sieciowej.
• Przed podłączeniem wtyczki sieciowej sprawdzić, czy napięcie i częstotliwość sieci elektrycznej zgadzają się z parametrami podanymi na tabliczce znamionowej.
• Podłączyć dostarczony kabel sieciowy z tyłu niszczarki dokumentów i włożyć wtyczkę zasilania do odpowiednio zain-stalowanego gniazda.

5 Obsługa

Włączanie niszczarki dokumentów

• Wyłącznik zasilania z tyłu urządzenia przełączyć na „I“.
  • Nacisnąć przycisk obstługowy.
  Wskaźnik „Gotowa do pracy“ świeci się.

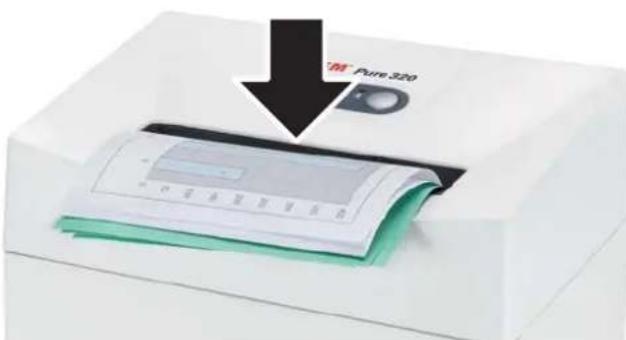

Niszczenie papieru

• Włożyć papier w środkową część otworu na papier. Proces szatkowania jest uruchamiany przez fotokomórkę. Dlatego w przypadku wąskich pasków papieru należy zwrócić uwagę, aby znajdowały się one w zasięgu zapory świetlnej.
  3 s po ponownym zwolnieniu zapory świetlnej w otworze podajnika papieru następuje automatyczne wyłączenie mechanizmu tnącego i niszczarka dokumentów przechodzi w stan gotowości.

Niszczenie płyt CD Pozostałe tryby pracy

(tylko o rozmiarze cięcia 5,8 mm)

OSTRZEŻENIE

Niebezpieczeństwo zranienia w wyniku odprysków!

Zależnie od rodzaju materiału, podczas niszczenia płyt CD może dojść do powstawania odprysków.

- Z tego powodu należy nosić okulary ochronne.

- Wkładać płyty CD / DVD po środku otworu podajnika. Pociety materiał nie powinien być utylizowany razem z odpadami papierowymi.

Niszczenie kart kredytowych/lojalnościowych

- Włożyć kartę w środek otworu podajnika. Pociety materiał nie powinien być utylizowany razem z odpadami papierowymi.

Wyłączanie niszczarki dokumentów

• Nacisnąć przycisk obstługowy.
  ▶ Wskaźnik „Gotowa do pracy“ gaśnie.
• Wyłącznik zasilania z tyłu urządzenia przełączyć na „0“.

- Tryb pracy ciągłej

Zastosowanie: Niszczenie większych ilości papieru

Działanie: mechanizm tnący pracuje nie-przerwanie.

Jeżeli przez 2 minuty nie zostanie doprowadzony materiał, mechanizm tnący wyłącza się i niszczarka dokumentów przechodzi w stan gotowości.

Start: nacisnąć przycisk obsługowy przez 3 sekundy.

Wcześniejsze wyłączenie: nacisnąć przycisk obsługowy.

• Tryb czuwania (stand by)

Działanie: 2 minuty po ostatnim wprowadzeniu papieru wyłączane są automatycznie wszystkie niepotrzebne podzespoły.

Wskaźnik „Gotowa do pracy“ pulsuje krótko w regularnych odstępach czasu.

Po wprowadzeniu papieru niszczarka dokumentów uruchamia się samoczynnie.

6 Usuwanie zakłóceń

Wskazówka:

Osłona posiada zabezpieczenie przed dotykiem. Po jej naciśnięciu podczas procesu niszczenia niszczarka dokumentów wyłącza się.

Wyświetlany symbol	Zakłócenie	Usuwanie zakłócenia
Świeci się ciągle	Zakleszczenie papieru	Wprowadzono za dużo papieru na raz.➢ Mechanizm tnący cofa się przez kilka sekund i wysuwa papier.Ewentualnie nacisnąć przycisk cofania „R”, aby wyjąć stos papieru.Zmniejszyć o połowę grubość stosu papieru.Wprowadzić papier po kolei.
	Przeciążenie	Silnik został przeciążony. Przed ponownym uruchomieniem niszczarki dokumentów poczekać ok. 15 - 20 min, aż urządzenie przestygnie.
Migające światło	Ogólna sygna-lizacja usterki	Podczas niszczenia papieru wystąpił błąd.Należy wyciągnąć papier ze szczeliny podajnika, tak aby odsłonić zaporę świetlną.
	Pojemnik na ścinki papierowe pełny	Opróżnić pojemnik na ścinki papierowe.Wskazówka:Jeżeli przed wyjęciem pojemnika zostanie naciśnięty krótko przy-cisk cofania, część ścinek zostanie wciągnięta z powrotem do mechanizmu tnącego i nie wpada do środka niszczarki.
	Otwarty pojemnik	Prawidłowo włożyć pojemnik na ścinki w szafkę dolną.
	Wciśnięta osłona	Nie wciskać osłony.

7 Czyszczenie i konserwacja

OSTRZEŻENIE

Niebezpieczne napięcie zasilające!

Nieprawidłowe obchodzenie się z urządzeniem może doprowadzić do porażenia prądem elektrycznym.

Przed czyszczeniem lub zmianą miejsca niszczarkę dokumentów należy wyłączyć i wyciągnąć wtyczkę sieciową z gniazda wtykowego.

Prace serwisowe wymagające zdjęcia pokrywy obudowy mogą być wykonywane tylko przez personel serwisowy HSM i techników serwisowych naszych partnerów kontraktowych. Adresy punktów serwisowych, patrz strona 160.

Czyścić niszczarkę tylko przy użyciu miękkiej szmatki i łagodnego roztworu wody z mydłem. Uważać przy tym, aby do wnętrza urządzenia nie wnikneła woda.

DON'T FORGET

Tylko przy szatkowaniu w ścinku:

W razie spadku wydajności cięcia, wzrostu poziomu szumów lub po

każdym opróżnieniu pojemnika na ścinki należy naoliwić mechanizm tnący. W tym celu należy użyć specjalnego oleju do smarowania zespołu tnącego HSM:

• Spryskać specjalnym olejem walce nożowe na całej szerokości otworu podajnika papieru.
• Włączyć mechanizm tnący na około 10 sekund bez wkładania papieru w trybie pracy ciągłej.
  ▶ Pył i ścinki papieru są wtedy usuwane.

8 Usuwanie odpadów / recykling

Stare urządzenia elektryczne i elektroniczne zawierają często jeszcze wartościowe materiały, jednakże również substancje szkodliwe, które były niezbędne do prawidłowego funkcjonowania i zachowania bezpieczeństwa. W przypadku niewłaściwego usuwania odpadów lub ich użytkowania mogą być one szkodliwe dla zdrowia ludzi oraz dla środowiska. Nie należy nigdy wrzucać starych urządzeń do pozostałych odpadów. Należy przestrzegać aktualnie obowiązujących przepisów i korzystać z punktów zbiorczych służących do zwrotu i utylizacji starych urządzeń elektrycznych i elektronicznych. Wszystkie opakowania powinny zostać poddane przyjaznemu dla środowiska unieszkodliwieniu.

9 Zakres dostawy

• Niszczarka dokumentów, w stanie gotowym do podłączenia, zapakowana w karton
• Przewód zasilania sieciowego
• 1 butelka (50 ml) specjalnego oleju do zespołu tnącego (tylko przy szatkowaniu w ścinku)
• Instrukcja obsługi

Akcesoria

- Butelka specjalnego oleju (250 ml) nr zamów. 1.235.997.403

Adresy punktów serwisowych, patrz strona 160.

10 Dane techniczne

Rodzaj cięcia	Cięcie w paski		Cięcie w ścinki
Rozmiar cięcia (mm) 5,8 3,9 3,9 x 30
Poziom tajności DIN 66399	P-2, O-2, T-2, E-2	P-2, T-2, E-2	P-4, T-4, E-3, F-1
Przepustowość* (arkuszy) 80 g/m ^2 DIN A4 70 g/m ^2	15 - 1716 - 18	12 - 1413 - 15	7 - 88 - 9
Emisja szumów (bieg jałowy/pełne obciążenie)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A)57 - 63 dB(A)
Ciężar 9,9 kg 11,1 kg
Szerokość robocza cięcia	230 mm
Prędkość szatkowania	50 mm/s
Przyłącze elektryczne	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Moc przy maksymalnej liczbie arkuszy	360 W
Tryb pracy	praca krótkotrwała
Czas pracy	7 min
Czas przestoju	16 min
Warunki otoczenia podczas pracy:TemperaturaWzględna wilgotność powietrzaWysokość n.p.m.	od -10°C do +25°Cmaks. 90%, nieskondensowanemaks. 2 000 m
Wymiary szer. x głęb. x wys. (mm)	365 x 255 x 556
Pojemność pojemnika na ścinki	25 l

* Maksymalna liczba arkuszy (DIN A4, 70 g/m² lub 80 g/m²), włóżonych krótszym bokiem, która zostanie przecięta za jednym razem. Podane dane dotyczące wydajności określa się dla nowego naoliwionego zespołu tnącego i zimnego silnika. W przypadku słabszego napięcia zasilającego lub innej częstotliwości zasilania niż podana wydajność cięcia arkuszy może być mniejsza, a szum w czasie pracy większy. Wydajność cięcia arkuszy uzależniona jest od struktury i właściwości papieru oraz sposobu wprowadzania.

Niszczarka dokumentów jest zgodna z odnośnymi zharmonizowanymi przepisami Unii Europejskiej:

• Dyrektywa Niskiego Napięcia 2006/95/WE
• Dyrektywa Kompatybilności Elektromagnetycznej (EMC) 2004/108/WE
• Dyrektywa RoHS 2011/65/UE

O wydanie deklaracji zgodności UE można zwrócić się do producenta.
