РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pure 320c HSM

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

NAVODILO ZA UPORABO

ÜZEMELTETÉSI ÚTMUTATÓ

MANUAL DE EXPLOATARE

ИНСТРУКЦИЯ ЗА ЕКСПЛОАТАЦИЯ

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

KULLANIM KILAVUZU

HSM Pure 320

русский: Машина для уничтожения деловых бумаг HSM Pure 320 ..... 108

slovenski: Uničevalec dokumentov HSM Pure 320 115

1 Пояснение символов и указания по технике безопасности

Указания по технике безопасности и предупреждения обозначают ситуации, при которых могут возникать травмы людей и повреждение оборудования, и приводят меры по предотвращению опасности.

Предупреждающий знак ⚠️ с сигнальным словом ПРЕДУПРЕЖДЕНИЕ и текст, выделенный серым цветом, предупреждают о возможности получения тяжелых и опасных для жизни травм.

Указание

обозначает информацию по эффективной эксплуатации машины, без риска опасностей.

Указания по технике безопасности

Перед вводом машины в эксплуатацию прочтите инструкцию по эксплуатации, храните ее для последующего

использования и передавайте ее последующим пользователям.

Соблюдайте все указания по технике безопасности, приведенные на самом шредере.

Опасность травмирования острым ножом!

Ни в коем случае не вводите руки в механизм подачи бумаги.

Опасность травмирования из-за втягивания!

Не допускайте попадания длинных волос, свободной одежды, галстуков, платков, нашейх и наручных цепочек в зону, расположенную в непосредственной близости от приемной щели.

Не уничтожайте материалы, склонные к образованию петель, например, ленты, шнуры, пластмассовую пленку и т. п.

Опасности для детей и иных людей!

Машиной запрещается пользоваться лицам (включая детей младше 14 лет) с отра- ниченными физическими, сенсорными или умственными способностями или с недостатком опыта и/или знаний, за исключением случаев, когда они находятся под постоянным присмотром ответственных за них лиц или получили от них указания, как пользоваться прибором. За детьми необходимо постоянно следить, чтобы не допустить их игры с прибором.

Не оставляйте шредер включенным без присмотра.

Опасность, вызываемая электрическим током!

Опасное напряжение сети! Неправильное обращение с

машиной может приводить к поражению электрическим током.

– Регулярно контролируйте устройство и кабель на предмет повреждений.

При повреждениях или неправильной работе, а также перед сменой места использования или очисткой выключите шре-

дер и вытащите штепсель из розетки.

– Предотвращайте попадание воды в шредер. Не погружайте сетевой кабель и сетевую вилку в воду. Категорически запрещается браться за сетевую вилку мокрыми руками.

– Не вытаскивайте вилку из розетки за сетевой кабель, а всегда беритесь за саму вилку.

2 Использование по назначению, гарантия

Шредер предназначен исключительно для уничтожения бумаги. Кроме того, в зависимости от типа резания можно уничтожать небольшие количества следующих материалов:

Ширина резки (мм) 5,8 3,9 3,9x30
Кредитные к а	р	т	ы
Компакт-диски •

Надежный режущий механизм невос-приимчив к скобкам и канцелярским скрепкам.

Гарантийный срок на шредер составляет 2 года. Для режущих валов из закаленной стали мы предоставляем гарантию на весь срок службы шредера (HSM Lifetime Warranty). В гарантию не входят износ, ущерб, вызванный неправильным обращением, и вмешательства посторонних лиц.

Компания HSM гарантирует поставку запасных частей в течение 10 лет после снятия этой модели с производства.

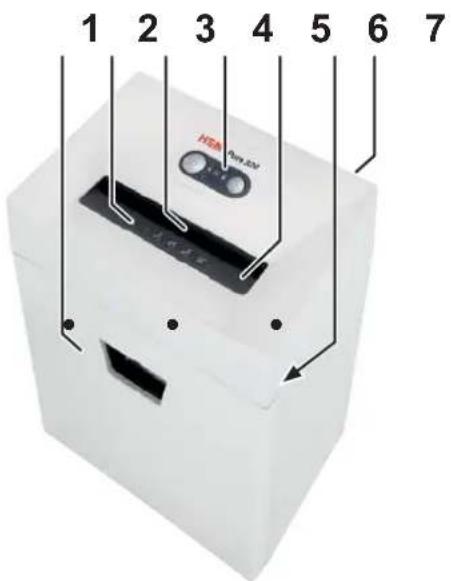

3 Общий вид

1 2 3 4 5 6 7 HDA 2.0V Power.2.0V

1 Резервуар
2 Указания по технике безопасности
3 Фотоэлемент
4 Блок управления и индикации
5 Защитный элемент
6 Заводская табличка
7 Сетевой выключатель

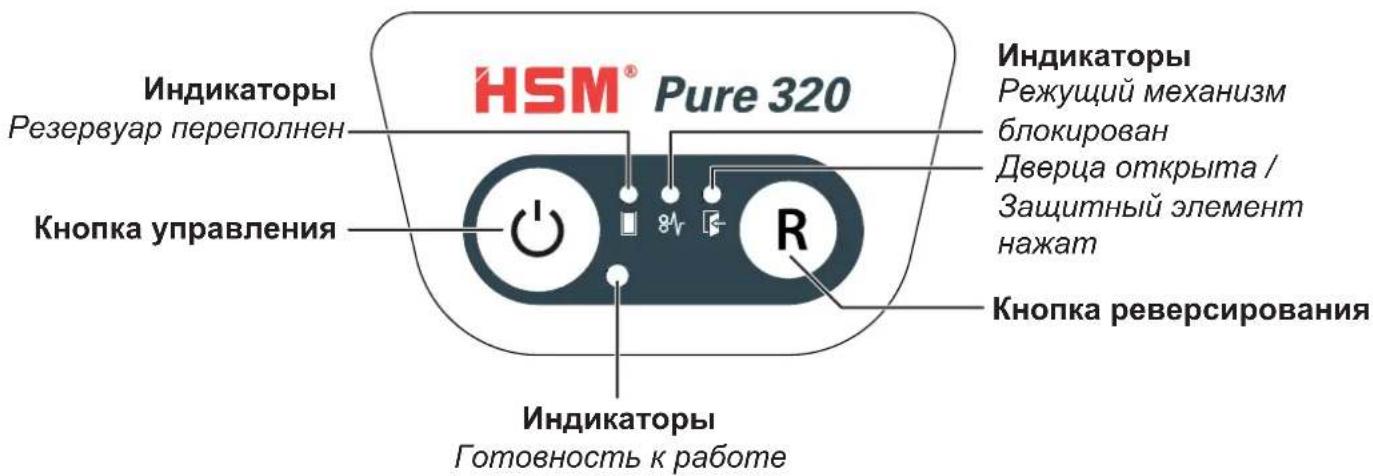

Органы управления и индикации

Индикаторы Резервуар переполнен Кнопка управления Индикаторы Потовность к работе HSM® Pure 320 Индикаторы Режущий механизм блокирован Дверца открыта / Защитный элемент нажат Кнопка реверсирования

4 Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ

Опасное напряже- ние семи!

Неправильное обращение с машиной может приводить к поражению электрическим током.

• Используйте устройство только в сухих внутренних помещениях. Не эксплуатируйте его во влажных помещениях или под дождем.
  – Не устанавливайте и не эксплуатируйте устройство, сетевой кабель и вилку вблизи открытого огня и горячих поверхностей. Для обеспечения достаточного охлаждения запрещается перекрывать вентиляционные прорези. Необходимо установить шредер на расстоянии не менее 5 см от стен или мебели.
  – Шредер устанавливайте таким образом, чтобы обеспечивался легкий доступ к штепселю сетевого провода.
  – Перед включением в сеть убедитесь в том, что ее напряжение и частота соответствуют данным, указанным на заводской табличке.
• Подсоедините входящий в комплект поставки сетевой кабель на задней стенке шредера и вставьте вилку в установленную надлежащим образом розетку.

5 Управление

Включение шредера

• Сетевой выключатель на задней стенке шредера установить в положение «I».
  • Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

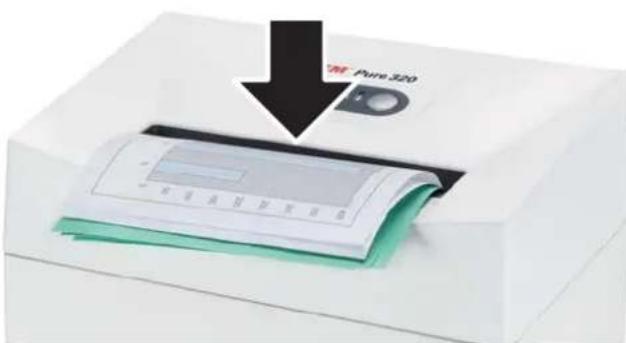

Уничтожение бумаги

• Введите бумагу в центр прорези для бумаги. Процесс измельчения запускается фотоэлементом. Поэтому при уничтожении тонких бумажных полосок следите за тем, чтобы они распознавались фотоэлементом.

  Через 3 с после того, как освобождается фотореле в приемной щели, режущий механизм автоматически отключается, и шредер переходит в режим готовности.

Уничтожение компакт-дисков

(только с шириной резки 5,8 мм)

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования осколками и бумажной стружкой!

В зависимости от типа материала, при уничтожении компакт-дисков могут образовываться осколки.

- Поэтому надевайте защитные очки.

- Введите компакт-диск в центр приемной щели. Утилизируйте уничтоженный материал отдельно от бумажных отходов.

Уничтожение кредитных карт и карт клиента

- Вставьте карту в середину загрузочного отверстия. Утилизируйте уничтоженный материал отдельно от бумажных отходов.

Выключение шредера

• Нажмите кнопку управления.

  Загорается индикатор «Готовность к работе».

• Сетевой выключатель на задней стенке шредера установить в положение «0».

Другие режимы работы

• Непрерывный режим

Применение: уничтожение больших количеств бумаги

Функция: режущий механизм работает непрерывно.

Если в течение 2 минут материал не подается, режущий механизм отключается, и шредер переходит в режим готовности.

Пуск: нажимайте кнопку управления в течение 3 секунд

Досрочное прерывание: нажмите кнопку управления.

- Режим готовности

Функция: Через 2 минуты после последней подачи бумаги автоматически отключаются все излишние потребители.

Индикатор «Готовность к работе» регулярно загорается.

При подаче бумаге шредер автоматически запускается.

6 Устранение неисправностей

Указание:

Защитный элемент оснащен защитой от прикосновения. Шредер отключается, если Вы нажимаете на защитный элемент во время процесса уничтожения.

Индикация	Неисправность	Устранение неисправности
[С28С]Непрерывное свечение	Затор бумаги	Вы ввели слишком много бумаги одновременно.▸ Режущий механизм в течение нескольких секунд вращается в обратном направлении и выталкивает бумагу.При необходимости, нажмите еще кнопку реверсирования «R», чтобы вынуть стопку бумаги.Уменьшите вдвое стопку бумаги.Введите бумагу в несколько этапов.
	Перегрузка	Двигатель был перегружен. Перед повторным включением дайте шредеру охладиться в течение 15 - 20 минут.
Мигающий свет	Индикатор общей неисправности	Во время уничтожения бумаг возникла неисправность.Вытяните бумагу из загрузочной прорези, чтобы освободить фотоэлемент.
[ННУС]	Резервуар переполнен	Опорожните резервуар.Указание:Если перед снятием резервуара Вы коротко нажимаете кнопку реверсирования, то часть материала втягивается обратно в режущий механизм и не будет проваливаться внутрь шредера.
[НЭСК]	Резервуар открыт	Установите резервуар должным образом в нижний шкаф.
	Защитный элемент нажат	Не нажимайте на защитный элемент.

7 Очистка и техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ Опасное напряже- ние сети!

Неправильное обращение с машиной может приводить к поражению электрическим током.

Перед сменой местоположения или очисткой выключить шредер и вытащить штепсель из розетки.

Сервисные работы, связанные со снятием крышек корпуса, разрешается выполнять только службе технического обеспечения HSM или сервис-техникам

наших авторизованных партнеров.

Адреса сервисных центров см. стр. 160.

Очистку разрешается выполнять только мягкой тканью, смоченной в водном растворе нейтрального моющего средства. При этом в прибор не должна попадать вода.

DON'T FORGET

Только при нарезке на частицы: Смазывайте режущий механизм маслом при уменьшении производи-

тельности, возникновении шумов или после каждого опорожнения сборного резервуара. Для этого используйте только специальное масло для режущего блока HSM:

• Через приемную щель для бумаги по всей ширине распылите масло на режущие валы.
• Запустите режущий механизм в непрерывном режиме без подачи бумаги примерно на 10 с.
  ▶ Бумажная пыль и частички удаляются.

8 Утилизация / Рисайклинг

Отслужившие электрические и электронные приборы часто еще содержат ценные материалы, но иногда и вредные вещества, которые были необходимы для обеспечения

безопасности и работоспособности. При неправильной утилизации или обращении они могут быть опасны для здоровья людей и для окружающей среды. Не выбрасывайте отслужившие приборы в прочие отходы. Соблюдайте действующие предписания и используйте сборные пункты по возврату и утилизации отслуживших электрических и электронных приборов. Также обеспечивайте экологичную утилизацию всех упаковочных материалов.

9 Объем поставки

• Готовый к подключению шредер, упакованный в картонный ящик
• Провод для подключения к сети
• 1 бутылка (50 мл) специального масла для режущего блока (только при нарезке на частицы)
• Инструкция по эксплуатации

Принадлежность

- Бутылка специального масла (250 мл) арт. № 1.235.997.403

Адреса сервисных центров см. стр. 160.

10 Технические данные

Тип резки	Нарезка на полоски		Нарезка на частицы
Ширина резки (мм) 5,8 3,9 3,9 x 30
Класс безопасности DIN 66399	P-2, O-2, T-2, E-2	P-2, T-2, E-2	P-4, T-4, E-3, F-1
Производительность* (листов) 80 г/м^2 DIN A4 70 г/м ^2	15 - 1716 - 18	12 - 1413 - 15	7 - 88 - 9
Уровень шума (холостой ход/полная нагрузка)	55 - 58 дБ(А) / 55 - 59 дБ(А)		55 - 58 дБ(А)57 - 63 дБ(А)
Вес 9,9 кг 11,1 кг
Рабочая ширина	230 мм
Скорость резки	50 мм/с
Электропитание	230 В, 50 Гц 120 В, 60 Гц 220 В, 60 Гц
Потребляемая мощностьпри макс. количестве листов	360 Вт
Режим работы	Кратковременный режим
Время работы	7 мин
Время покоя	16 мин
Условия окружающей среды во время эксплуатации:ТемператураОтносительная влажность воздухаВысота над уровнем моря	от -10°C до +25°Cмакс. 90%, без конденсациимакс. 2000 м
Размеры Ш x В x Г (мм)	365 x 255 x 556
Объем сборного резервуара	25 л

* Макс. количество листов (DIN A4, 70 г/м² и 80 г/м²), введенных продольно, которое измельчается за один проход. Определение указанных рабочих характеристик осуществляется с новым, смазанным режущим механизмом и холодным двигателем. Меньшее, чем указанное, сетевое напряжение или иная, чем указанная, частота сети могут приводить к уменьшению производительности и к повышению уровня шума при работе. Производительность может меняться в зависимости от структуры и свойств бумаги и типа ввода.

Данный шредер отвечает соответствующим директивам гармонизированных стандартов Европейского Союза:

• Директива по низковольтному оборудованию 2006/95/EC
• Директива по электромагнитной совместимости 2004/108/EC
- Директива об ограничении использования опасных веществ в электрическом и электронном оборудовании 2011/65/EU

Декларация о соответствии стандартам ЕС предоставляется изготовителем по запросу.
