Caractéristiques	Détails
Type de destructeur	Destructeur de documents à coupe croisée
Capacité de coupe	Jusqu'à 320 feuilles par heure
Dimensions de coupe	4 x 40 mm
Capacité du bac	35 litres
Niveau de sécurité	P-4 (selon la norme DIN 66399)
Utilisation recommandée	Usage intensif dans les bureaux
Fonctionnalités supplémentaires	Mode de veille automatique, protection contre les surcharges
Maintenance	Huile pour lames recommandée pour un fonctionnement optimal
Poids	Environ 20 kg
Dimensions (L x P x H)	400 x 300 x 600 mm
Garantie	2 ans
Consommation électrique	230 V, 50 Hz

FOIRE AUX QUESTIONS - Pure 320c HSM

Comment puis-je démarrer le HSM Pure 320c ?

Pour démarrer le HSM Pure 320c, branchez l'appareil sur une prise électrique, puis appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Que faire si le destructeur de documents ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le panier de collecte est correctement positionné.

Comment enlever un document coincé dans le destructeur ?

Éteignez l'appareil et débranchez-le. Utilisez le bouton de marche arrière pour tenter de retirer le document coincé. Si cela ne fonctionne pas, consultez le manuel d'utilisation pour des instructions spécifiques.

Quel type de papier puis-je détruire avec le HSM Pure 320c ?

Le HSM Pure 320c peut détruire du papier standard, des agrafes et des trombones. Évitez de détruire des objets plus épais comme des cartes de crédit ou des CD/DVD.

À quelle fréquence dois-je huiler les lames du destructeur ?

Il est recommandé d'huiler les lames tous les 30 minutes d'utilisation pour maintenir leur efficacité. Utilisez une huile spécialement conçue pour les destructeurs de documents.

Que faire si le témoin lumineux de surchauffe s'allume ?

Si le témoin lumineux de surchauffe s'allume, éteignez l'appareil et laissez-le refroidir pendant environ 30 minutes avant de le rallumer.

Comment nettoyer le HSM Pure 320c ?

Pour nettoyer le HSM Pure 320c, utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Quelle est la capacité de destruction du HSM Pure 320c ?

Le HSM Pure 320c peut détruire jusqu'à 8 feuilles de papier A4 à la fois, selon le type de papier utilisé.

Où puis-je trouver des pièces de rechange pour le HSM Pure 320c ?

Les pièces de rechange pour le HSM Pure 320c peuvent être commandées auprès de votre revendeur local ou directement auprès du fabricant.

Le HSM Pure 320c peut-il détruire des disques durs ou des cartes mémoire ?

Non, le HSM Pure 320c est conçu uniquement pour détruire du papier et ne doit pas être utilisé pour détruire des disques durs ou des cartes mémoire.

MODE D'EMPLOI Pure 320c HSM

français: Destructeur de documents HSM Pure 320 17

1 Explication des symboles et consignes de sécurité

Les consignes de sécurité et d'avertissement désignent des situations dans lesquelles des dommages de personnes ou des dommages matériels peuvent se produire et mentionnent des mesures permettant d'éviter le danger.

Le symbole de danger avec le terme

AVERTISSEMENT et le texte sur fond gris vous avertissent d'un risque de blessures graves à mortelles.

Remarque

désigne des informations pour un fonctionnement effi cace de la machine, sans risques.

Recommandations de sécurité

Lisez la notice d'utilisation de la machine avant de la mettre en service ; conservez celle-ci pour une exploitation ultérieure et transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur.

Risque de blessures avec des lames tranchantes !

N'introduisez jamais les mains dans la fente d'alimentation en papier.

Danger de blessure par attraction!

Ne pas approcher l'ouverture d'insertion du papier avec des cheveux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire les objets ayant tendance à s'entortiller, bandes, matériel de ligaturage etc.

Dangers pour les enfants et pour d'autres personnes !

La machine ne doit pas être utilisée par des personnes (y compris les enfants de moins de

14 ans) ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou encore manquant de l'expérience et/ou des connaissances requises, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou n'aient reçu des instructions d'utilisation de l'appareil. Les enfants doivent être surveillés afi n de s'assurer qu'ils ne jouent pas avec l'appareil.

Ne laissez pas le destructeur de documents allumé sans surveillance.

Risques en raison du cou- rant électrique

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

- Vérifi ez régulièrement que l'appareil et les câbles ne présentent aucun dommage.

Éteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu'avant un changement de place ou un nettoyage, et débranchez la prise secteur.

- Évitez que de l'eau pénètre dans le destructeur de documents. Ne plongez ni les câbles secteur ni la fi che secteur dans l'eau. Ne touchez jamais la fi che secteur lorsque vous avez les mains mouillées.

- Ne tirez jamais sur le câble pour débrancher la fi che de la prise secteur, tenez toujours la fi che.

2 Utilisation conforme, garantie

Le destructeur de document est conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants:

Taille de coupe (mm) 5,8 3,9 3,9x30
Cartes de crédit ● ●	●
CDs ●

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones.

La durée de garantie du destructeur de documents est de 2 ans. Pour les cylindres de coupe en acier trempé, nous accordons une garantie pendant toute la durée de vie du destructeur de documents (HSM Lifetime Warranty). L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie.

HSM garantit la livraison de pièces déta- chées jusqu'à 10 ans après la fi n de la production de ce modèle.

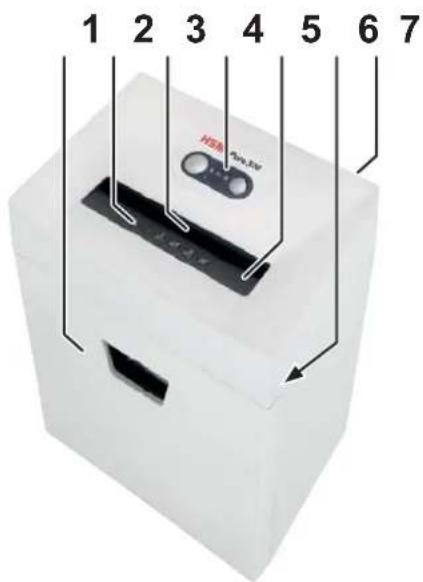

3 Vue générale

1 2 3 4 5 6 7 HES Punk 3.04

1 Collecteur
2 Recommandations de sécurité
3 Cellule photoélectrique
4 Unité de commande et d'affi chage
5 Dispositif de sécurité
6 Plaque signalétique
7 Commutateur secteur

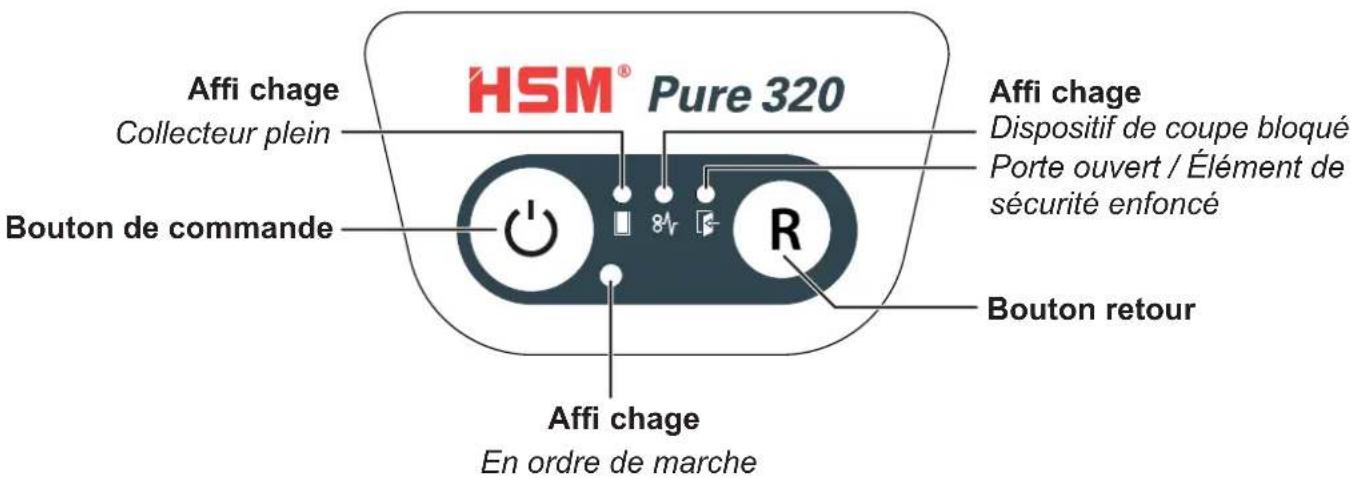

Eléments de commande et d'affi chage

HSM® Pure 320 Affi chage Collecteur plein Bouton de commande Affi chage En ordre de marche Bouton retour Dispositif de coupe bloqué Porte ouvert / Élément de sécurité enfoncé Affi chage En ordre de marche

4 Mise en service

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

• Utilisez l'appareil uniquement à l'intérieur, dans des pièces sans humidité. Ne l'utilisez jamais dans des pièces humides ou sous la pluie.
• Gardez l'appareil, la fi che secteur et le câble secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.
• Assurez-vous que la prise secteur est accessible.
• Vérifi ez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.
• Raccordez le câble secteur fourni à l'arrière du destructeur de documents et branchez la prise secteur à une prise correctement installée.

5 Manipulation

Mise en marche

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. « I ».
• Appuyez sur le bouton de commande.
  ▶ Le voyant « en ordre de marche » s'allume.

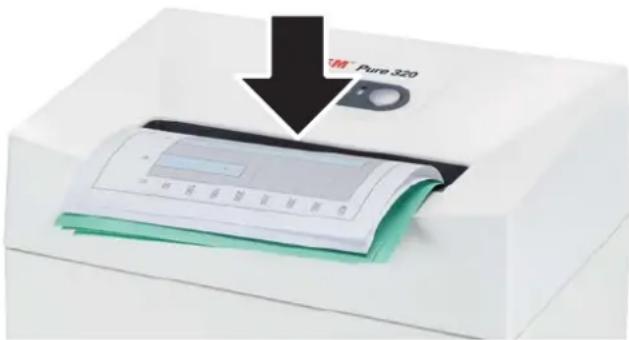

Destruction de documents

• Introduisez les documents à détruire au milieu de la fente. La cellule photoélectrique active automatiquement le dispositif de coupe. Par conséquent, lorsque vous introduisez des bandes de papier étroites, vérifi ez que la cellule photoélectrique les détecte.
  3 s après que la cellule photoélectrique de l'ouverture d'introduction de papier est de nouveau libre, le dispositif de coupe se met automatiquement à l'arrêt et le destructeur de documents se met en veille.

Destruction de CDs Autres modes de fonctionnement

(largeur de coupe de 5,8 mm)

AVERTISSEMENT

Danger de blessure par éclats !

Selon le type de matériau, la destruction des CD peut entraîner la projection d'éclats hors du bloc de coupe. Ces éclats pourraient blesser vos yeux.

• C'est pourquoi vous devez porter des lunettes de protection.

- N'entrez qu'un CD/DVD à la fois au milieu de l'orifi ce d'alimentation. Recyclez les matériaux détruits séparément des déchets en papier.

Destruction des cartes de crédit et de fi délité

- Insérez la carte au milieu de l'ouverture d'alimentation. Recyclez les matériaux détruits séparément des déchets en papier.

Mise hors circuit

• Appuyez sur le bouton de commande.

  Le voyant « en ordre de marche » s'éteint.

• Mettre le commutateur principal sur le revers du destructeur de documents sur la pos. „0“.

- Mode permanent

Fonction : Le dispositif de coupe fonctionne en continu.

Si aucun matériau n'est introduit après 2 minutes, le dispositif de coupe se met à l'arrêt et le destructeur de documents se met en veille.

Démarrage : Maintenez appuyé le bouton de commande pendant 3 secondes.

Annulation prématurée : Appuyez sur le bouton de commande.

- Mode stand by

Fonction : Tous les consommateurs de courant inutiles sont automatiquement mis à l'arrêt 2 minutes après la dernière introduction de documents.

L'affi chage « en ordre de marche » clignote à intervalles réguliers. Le destructeur de documents fonctionne de manière autonome lors de l'introduction de documents.

6 Elimination de défauts

Remarque :

Le dispositif de sécurité est équipé d'une protection de contact. Le destructeur de documents s'arrête si vous appuyez sur le dispositif de sécurité pendant la procédure de destruction.

Affi chage	Panne Elimination des pannes
Allumage ininter-rompu	Bourrage papier	Vous avez introduit trop de papier à la fois.➢ Le dispositif de coupe fonctionne en sens inverse pendant quelques secondes, puis expulse le papier.Appuyez si nécessaire sur le bouton retour « R » pour enlever la pile de papier.Retirez la moitié de la pile de papier.Introduisez les documents les uns après les autres.
	Sur-charge	Le moteur a subi une surcharge. Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de le mettre à nouveau en service.
Témoin clignotant	Affi chage des erreurs générales	Une erreur est survenue pendant la destruction du papier.Retirez le papier de la fente d'alimentation, de sorte que la cellule photoélectrique soit libre.
	Collecteur plein	Videz le collecteur.Remarque :Si vous appuyez brièvement sur le bouton retour avant le retrait du conteneur, une partie du matériel découpé est ramenée dans le dispositif de coupe et ne tombe pas à l'intérieur du destructeur de documents.
	Collecteur ouvert	Positionnez correctement le collecteur dans le compartiment inférieur.
	Élément de sécurité enfoncé	N'appuyez pas sur l'élément de sécurité.

7 Entretien et maintenance 8 Traitement des déchets /

recyclage

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

Éteignez le destructeur de documents et débranchez la prise secteur avant de changer le destructeur de place ou de le nettoyer.

Les travaux d'entretien liés au retrait de caches du bâti ne doivent être effectués que par le service après-vente HSM et les techniciens de maintenance

de nos partenaires agréés. Pour les adresses du service clientèle, voir page 160.

Nettoyez le destructeur de documents uniquement avec un chiffon doux et une solution savonneuse non corrosive. Veiller à ce que l'eau ne pénètre pas dans l'appareil.

DON'T FORGET

Coupe croisée :

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d'apparition de

bruits ou à chaque fois que vous videz le collecteur. Utilisez uniquement de l'huile spéciale pour bloc de coupe HSM :

• Vaporisez l'huile spéciale sur toute la largeur des cylindres de coupe par l'alimentation papier.
• Laissez le dispositif de coupe fonctionner sans papier pendant env. 10 s en mode permanent.
  Poussière de papier et particules sont ainsi éliminées.

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécurité.

En cas de manipulation ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte afi n qu'ils puissent être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.

9 Ampleur de la livraison

• Destructeur de documents emballé dans un carton
  • Câble de raccordement secteur
• Coupe croisée : 1 bouteille d'huile spéciale pour le bloc de découpage 50 ml
• Notice d'utilisation

Accessoires

- Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403 Pour les adresses du service clientèle, voir page 160.

10 Caractéristiques techniques

Type de coupe Coupe en bandes Coupe en particules
Largeur de coupe (mm) 5,8 3,9 3,9 x 30
Degré de sécurité DIN 66399	P-2, O-2, T-2, E-2	P-2, T-2, E-2	P-4, T-4, E-3, F-1
Rendement de coupe* (feuille) 80 g/m ^2 DIN A4 70 g/m	15 - 1716 - 18	12 - 1413 - 15	7 - 88 - 9
Niveau sonore (Marche à vide / charge) 55 - 58 dB(A) / 55 - 59 dB(A)			55 - 58 dB(A)57 - 63 dB(A)
Poids 9,9 kg 11,1 kg
Largeur d'introduction	230 mm
Vitesse de coupe	50 mm/s
Branchement	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Puissance consommée avec nbre max. de feuilles	360 W
Mode de fonctionnement	Fonctionnement de courte durée
Temps de fonctionnement	7 min
Temps de pause 16 min
Conditions ambiantes d'utilisation :TempératureHumidité relative de l'airHauteur au-dessus NN	-10°C à +25°Cmax. 90%, sans condensationmax. 2 000 m
Dimensions L x P x H (mm)	365 x 255 x 556
Volume du collecteur	25 l

* Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier.

Le destructeur de documents respecte les directives d'harmonisation en vigueur dans l'Union Européenne :

• Directive basse tension 2006/95/CE
• Directive CEM 2004/108/CE
• Directive LdSD 2011/65/UE

La déclaration de conformité UE est disponible sur demande auprès du fabricant.
