NAVODILA ZA UPORABO Pure 320c HSM

1 Pojasnitev simbolov in var- nostna navodila

Varnostna navodila in opozorila označujejo situacije, v katerih lahko pride do poškodb oseb in do materialne škode ter navajajo ukrepe za preprečevanje nevarnosti.

Znak za nevarnost signalno besedo OPOZORILO in besedilo na sivem ozadju vas opozarjata pred težkimi do življenjsko nevarnimi poškodbami.

Nasvet

označuje informacije za dejansko obratovanje stroja brez tveganja ogrožanja.

Varnostna opozorila

Pred začetkom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodočim

uporabnikom.

Upoštevajte vsa varnostna opozorila, ki so na uničevalcu dokumentov.

Nevarnost poškodb zaradi ostrih nožev!

Nikoli ne segajte v režo za dova- janje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne približujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verižicami, zapestnicami itd. Ne uničujte materialov, ki so nagnjeni k temu, da se ovijajo, npr, trakove, vezalke, plastično folijo itd.

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizičnimi,

senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem izkušeni in/ali pomanjkanjem znanja, razen će jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo.

Uničevalca dokumentov ne pustite vklopljenega brez nadzora.

Ogrožanje zaradi električnega toka!

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

- Napravo in kabel redno preverjajte za morebitnimi poškodbami.

V primeru poškodbe naprave, nepravilnega delovanja, kakor tudi pred premestitvijo ali čiščenjem, uničevalec dokumentove in izvlecite omrežni vtič.

- Preprečite vstop vode v uničevalec dokumentov. Omrežnega kabla in/ali omrežnega vtiča ne potapljajte v vodo. Omrežnega vtiča nikoli ne prijemajte z vlažnimi rokami.

- Omrežnega vtiča nikoli ne vlecite iz vtičnice tako, da držite kabel, temveč vedno primite omrežni vtič.

2 Uporaba v skladu z določili, garancija

Uničevalec dokumentov je izključno namenjen za uničevanje papirja. Glede na vrsto rezanja lahko predvsem uničujete manjše količine sledečih materialov:

Širina rezanja (mm) 5,8 3,9 3,9x30
Kreditne kartice ● ●	●
CD-ji ●

Robustni rezalni mehanizem je neobčutljiv na priponke in pisarniške sponke.

Garancijsko obdobje naprave za uničevanje dokumentov znaša 2 leti. Za rezalne gredi iz kaljenega jekla nudimo garancijo za celotno življenjsko dobo uničevalca listin (HSM Lifetime Warranty). Za običajno obrabo, poškodbe zaradi nepravilne uporabe, kakor tudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskih zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

3 Pregled

1 2 3 4 5 6 7 HSA Rally 234

1 Sprejemna posoda
2 Varnostna opozorila
3 Fotocelica
4 Enota za upravljanje in prikazovanje
5 Varnostni element
6 Tipska tablica
7 Omrežno stikalo

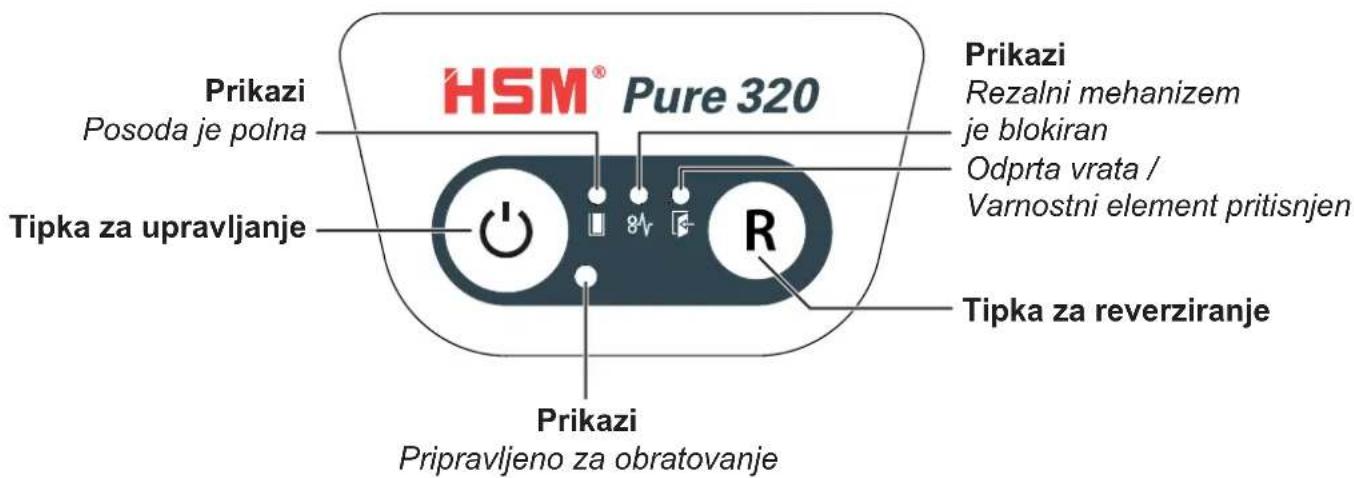

Elementi za upravljanje in prikazovanje

Prikazi Posoda je polna Tipka za upravljanje HSM® Pure 320 Prikazi Rezalni mehanizem je blokiran Odprta vrata / Varnostni element pritisnjen Tipka za reverziranje Prikazi Pripravljeno za obratovanje

4 Zagon

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

• Napravo uporabljajte samo v suhih notranjih prostorih. Nikoli je ne uporabljajte v vlažnih prostorih ali v dežju.
• Naprave, omrežnega vtiča in omrežnega kabla ne izpostavljajte odprtemu ognju in vročim površinam. Prezračevalne reže morajo biti vedno proste in od stene ali pohištva oddaljene min. 5 cm.
• Pazite na to, da je omrežni vtič lahko dostopen.
• Pred priklopom na omrežje preverite, će se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.

- Priključite dobavljeni omrežni kabel na hrbtni strani uničevalca listin in vstavite omrežni vtič v pravilno inštalirano vtičnico.

5 Upravljanje

Vklop uničevalca dokumentov

• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „I“.
• Pritisnite na tipko za upravljanje.
  ▶ Sveti prikaz „Pripravljeno za obratovanje“.

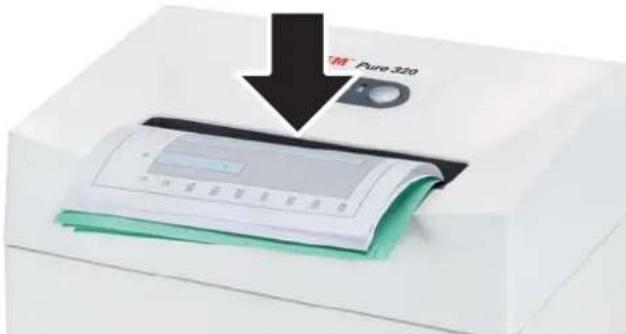

Uničevanje papirja

• Papir dovajajte v sredino reže za papir. Svetlobna celica avtomatsko vklopi rezalni mehanizem. Pri ozkih trakovih papirja pazite na to, da jih zazna fotocelica.
  ▶ Ca. 3 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se uničevalec dokumentov izklopi in preklopi v stanje pripravljenosti.

Uničevanje CD-plošč

(samo v velikosti razreza 5,8 mm)

OPOZORILO

Poškodbe zaradi drobcev!

Nekateri materiali, iz katerih so narejene CD-plošče, se lahko pri uničenju spremenijo v nevarne odletavajače delce.

- Zato vedno uporabljate zaščitna očala.

- Vstavite CD v sredino odprtine za dovaja-nje. Razrezan material odstranite ločeno od papirnih odpadkov.

Uničevanje kreditnih in plačilnih kartic

- Kartico vstavite v sredino dovajalne odprtine. Razrezan material odstranite ločeno od papirnih odpadkov.

Izklop uničevalca dokumentov

• Pritisnite tipko za upravljanje.
  ▶ Ugasne prikaz „Pripravljeno za obratovanje“.
• Preklopite omrežno stikalo na zadnji strani uničevalca dokumentov na „0“.

Nadaljnji načini delovanja

• Stalni način

Uporaba: Uničevanje večjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in uničevalec dokumentov se bo preklopil v stanje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 3 sekunde.

Predčasna prekinitev: . Pritisnite tipko za upravljanje.

- Stand-by način (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porabniki. V krajših časovnih presledkih utripa prikaz „Pripravljeno za obratovanje“.

Pri dovajanju papirja se bo uničevalec dokumentov avtomatsko vklopl.

6 Odstranjevanje motenj

Nasvet:

Varnostni element je opremljen z zaščito pred dotikom. Uničevalec listin se izklopi, će med postopkom uničevanja pritisnete na varnostni element.

Prikaz Motnje Odpravljanje motenj
Trajna lučka	Zastoj papirja	Dovajali ste preveliko količino papirja.➢Rezalni mehanizem deluje nekaj sekund v vzvratni smeri in potiska papir nazaj ven.Če je potrebno pritisnite še dodatno na tipko za reverziranje „R“, za odstranitev odvečnega papirja.Zmanjšajte količino papirja na polovico.Papir dovajajte zaporedoma.
	Preobre-menitev	Motor je bil preobremenjen. Pred ponovnim vklopom uničevalca doku-mentov počakajte ca. 15 - 20 min. da se ohladi.
Utripa-joča luč	Splošen prikaz motenj	Med uničevanjem papirja je prišlo do napake.Papir izvlecite iz vhodne odprtine tako, da je fotocelica prosta.
	Posoda je polna	Izpraznite sprejemno posodo za razrezani papir.Nasvet:Če pred odstranjevanjem posode kratko pritisnete na tipko za rever-ziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem in ne pade v notranjost uničevalca listin.
	Odprta posoda	Ponovno pravilno namestite sprejemno posodo za razrezani material v spodnjo omarico.
	Varnostni element pritisnjen	Ne pritisnite na varnostni element.

7 Čiščenje in vzdrževanje

OPOZORILO
Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar električnega toka.

Pred menjavo mesta postavitve ali čiščenjem izklopite uničevalec listin in izvlecite omrežni vtič.

Servisna dela, ki so povezana z odstranitvijo pokrova ohišja, sme opraviti le HSM servisna služba in servisni tehniki naših pogodbenih partnerjev.

Za naslove servisnih služb glejte stran 160.

Uničevalec listin očistite le z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

DON'T FORGET

Samo pri rezanju kosov: Naoljite rezalni mehani-zem, če rezanje ni učinkovito, če se pojavi hrup ali po vsaki

izpraznitvi posode za razrezane odpadke. Uporabiti je dovoljeno le specialno olje za rezalni blok HSM:

• Skozi dovod za papir specialno olje za rezalni blok brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalnih valjev.
• Rezalni mehanizem naj brez dovajanja papirja teče pribl. 10 sekund v stalnem načinu.
  ▶ Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Električne in elektronske stare rabljene naprave pogosto vsebu-jejo še pomembne materiale, deloma pa tudi škodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranje-

vanju ali ravnanju so lahko ti nevarni za človeško zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med običajne odpadke. Upoštevajte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje električnih in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

9 Obseg dobave

• Uničevalec dokumentov je v celoti sesta- vljen in zapakiran v karton
• Priključni vodnik na omrežje
• 1 steklenička specialnega olja za rezalni blok (50 ml), za naprave z rezanjem delcev
  • Navodilo za uporabo

Oprema

• Specialno olje za rezalni blok (250 ml) naroč. št. 1.235.997.403
  Za naslove servisnih služb glejte stran 160.

10 Tehnični podatki

Način rezanja Rezanje na trakove Rezanje kosov
Velikost rezanja (mm) 5,8 3,9 3,9 x 30
Varnostna stopnja DIN 66399	P-2, O-2, T-2, E-2	P-2, T-2, E-2	P-4, T-4, E-3, F-1
Učinek rezanja* (listov) DIN A4 80 g/m ^2 70 ^2	15 - 1716 - 18	12 - 14g/10 - 15	7 - 88 - 9
Emisija hrupa (Prosti tek / pod obremenitvijo)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A)57 - 63 dB(A)
Teža 9,9 kg 11,1 kg
Delovna širina	230 mm
Hitrost rezanja	50 mm/s
Priključek	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Moč maks.	360 W
Način obratovanja	Kratkotrajno obratovanje
Obratovalni čas 7 min
Čas mirovanja	16 min
Pogoji okolice med obratovanjem:Temperaturarelativna vlažnost zrakanadmorska višina	-10°C do +25°Cmaks. 90%, se ne kondenziramaks. 2.000 m
Dimenzije DxŠxV (mm)	365 x 255 x 556
Prostornina sprejemne posode	25 l

* Maks. število listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enem prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejša omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroči manjšo kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Uničevalec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
- Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direktiva 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
