KULLANIM KILAVUZU Pure 320c HSM
1 Sembol açıklaması ve güvenlik uyarıları
Güvenlik ve uyarı bilgileri ile insanlara zarar verebilecek veya maddi hasar oluşturabilecek durumlara işaret ederler ve tehlikeleri önlemek için alınması gereken önlemleri açıklamaktadır.
Uyarı üçgeni sinyal sözcük UYARI ve gri fon üzerindeki metin ağır veya hayati tehlike oluşturan yaralanmalara işaret etmektedir.
Not
makinenin tehlike riski olmadan etkin bir şekilde çalıştırılması için gerekli bilgilere işaret eder.
Güvenlik uyarılar
Makineyi devreye almadan önce, bu kullanım kılavuzunu okuyun, ileride kullanmak üzere saklayın ve makineyi başkasına verdiğinizde, yeni kullanıcıya bu kılavuz ile birlikte verin.
Evrak imha makinesinin üzerinde bulunan güvenlik uyarılarına uyun.
Keskin biçak yaralanma tehlikesi oluşturur!
Elinizi kesinlikle kağıt besleme açıklığına sokmayınız.
Yaralanma tehlikesi İçeriye çekerek!
Uzun saçlar, bol elbiseler, kravatlar, atkılar ve bilezikler vb. kağıt besleme açıklığının yakınına getirilmemelidir. Düğüm oluştura-bilecek bant, ip, plastik folyo gibi malzemeler kullanmayınız.
Çocuklar ve diğer insanlar için tehlike!
Bu makine, 14 yaşın altındaki
çocuklar da dahil olmak üzere,
fi ziksel, duyusal ve ruhsal özgürlü veya bilgi ve/veya deneyim eksikliği olan insanlar tarafından kullanılmamalıdır, bu kişilerin bakımından sorumlu kişilerin denetimi altında veya onların talimatları doğrultusunda kullanabilirler. Çocuklar gözetim altında tutularak cihazla oynamaları önlenmelidir.
Evrak imha makinesini gözetimsiz olarak çalışır durumda bırakmayın.
Elektrik akımının oluşturduğu tehlike!
Tehlikeli şebeke gerilimi! Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.
- Cihazda ve kablosunda düzenli hasar kontrolü yapınız.
Evrak imha makinesini, hasarlı durumda ise veya düzgün çalış- mıyorsa, ya da yerini değiştirirken veya temizlerken ve şebeke fişini çekin.
- Evrak imha makinesinin içine su girme-melidir. Şebeke kablosunu ve fişini suya batırmayınız. Şebeke fişine ıslak ellerle dokunmayınız.
- Şebeke fişini prizden çekerken kablodan tutmayınız, daima fişi tutarak çekiniz.
2 Maksadına uygun kullanım, garanti
Bu evrak imha makinesi sadece kağıt imha etmek için tasrlanmıştır. Kesim tipine göre, aşağıdaki mlzemelerden de az bir miktarı imha edilebilir:
| Kesim genişliği (mm) 5,8 3,9 3,9x30 | ||
| Kredi kartları● ● | ● | |
| CD'ler ● |
Dayanıklı kesme mekanizması zımbalara ve ataşlara karşı dayanıklıdır.
Evrak imha makinesinin garanti süresi 2 yıldır. Sertleştirilmiş çelik kesme milleri için evrak imha makinesinin tüm kullanma ömrü boyunca garanti veriyoruz (HSM Lifetime Warranty). Aşınma, yanlış kullanım sonucu oluşan hasarlar ve üçüncü kişiler tarafından içi açıldığında, verdiğimiz garanti geçersizdir.
HSM bu modelin üretiminin sona erme- sinden itibaren 10 yıl daha yedek parça teslimatını garanti eder.

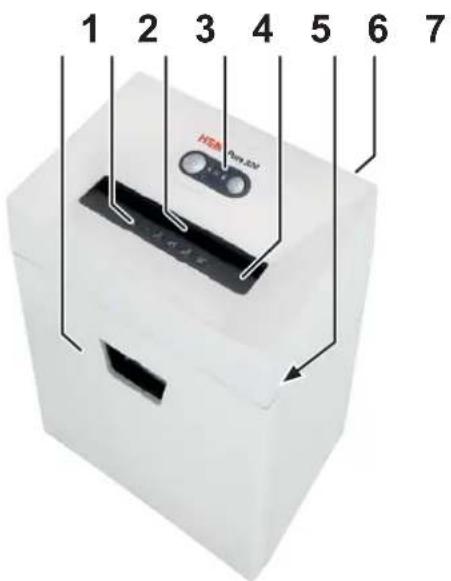

3 Genel bakış
2 Güvenlik uyarıları
3 Işikli bariyer
4 Kontrol ve gösterge ünitesi
5 Güvenlik elemanı
6 Tip etiketi
7 Sebeke anahtarı
Kontrol ve gösterge elemanları
UYARI
Tehlikeli şebeke gerilimi!
Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.
- Cihazı sadece kuru iç mekanlarda kullanınız. Nemli mekanlarda veya yağmur altına kesinlikle kullanmayınız.
- Cihazı, şebeke fişini ve şebeke kablo-sunu açık ateşten ve sıcak yüzeylerden uzak tutunuz. Havalandırma menfezleri-nin önleri kapatılmamalı ve duvara veya mobilyalara 5 cm mesafe bırakılmalıdır.
- Şebeke fişine kolay erişilmesine dikkat edin.
- Şebeke fişini takmadan önce, elektrik şebekenizin geriliminin ve frekansının tip etiketi üzerindeki bilgilerle aynı olmasına dikkat edin.
- Birlikte verilen şebeke kablosunu evrak imha makinesinin arkasına ve şebeke fi şini kurallara uygun olarak monte edilmiş bir prize takın.
5 Kullanılması
Evrak imha makinesinin çalıştırılması
- Evrak imha makinesinin arka tarafındani şebeke anahtarını «İ» konumuna getirin.
- Kullanma tuşuna basın.
▶ «Çalışmaya hazır» lambası yanar.

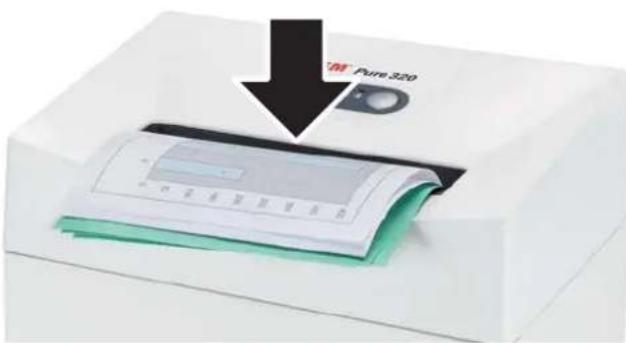

Kağıt imhası
- Kağıdı kağıt deliğinin ortasına doğru sürün. Işıklı bariyer kesme mekanizmasını otomatik olarak çalıştırır. Küçük kağıt şeritlerin ışıklı bariyer tarafından tespit edilmesine dikkat edin.
▶ Evrak imha makinesi, kağıt besleme açıklığı tekrar boşaldıktan yakl. 3 sn sonra otomatik olarak kapanır ve stand-by konumuna geçer.
CD'lerin imha edilmesi
(sadece 5,8 mm büyüklüğünde)
UYARI
Kıymıklarla yaralanma tehlikesi!
CD parçalanırken malzeme cin- sine bağlı olarak kıymıklar oluşabilir.
- Bu sebepten koruyucu gözlük takınız.
- CD besleme açıklığının ortasından içeriye veriniz. Kırpılan malzemeyi kağıt atıklarından ayrı olarak bertaraf edin.
Kredi ve müşteri kartları imhası
- Kartı besleme açıklığının ortasından içeriye veriniz. Kırpılan malzemeyi kağıt atıklarından ayrı olarak bertaraf edin.
Evrak imha makinesinin kapatılması
- Kullanma tuşuna basın.
▶ «Çalışmaya hazır» lambası söner. - Evrak imha makinesinin arka tarafındani şebeke anahtarını «0» konumuna getirin.
Diğer çalışma modları
- Daimi modu
Kullanım: Büyük miktarlarda kağıt imhası İşlev: Kesme mekanizması kesintisiz çalışır. 2 dakika süre ile malzeme beslemesi yapılmazsa, kesme mekanizması kapanır ve evrak imha makinesi işletmeye hazır duruma geçer.
Başlama: Kullanma tuşuna 3 saniye basın. Önceden kapatma: Kullanma tuşuna basın.
- Standby modu
İşlev: Son kağıt beslemesinden 2 dakika sonra, gerekli olmayan tüm tüketiciler oto-matik olarak kapatılır. «İşletmeye hazır» lambası kısa aralıklarla yanıp söner. Kağıtla beslendiğinde, evrak imha makinesi kendiliğinden çalışır.
6 Arıza giderme
Not:
Güvenlik elemanı bir dokunma koruması ile donatılmıştır. İmha işlemi esnasında bu güvenlik elemanına basıldığında, evrak imha makinesi durur.
| Gösterge | Arıza Arıza | giderme |
 Sürekli ışık | Kağıt birikmesi | Bir seferde çok fazla kağıt yerleştirdiniz.➤ Kesme mekanizması birkaç saniye geriye doğru çalışır ve kağıdı dışarıya iter.• Gerektiğinde geri hareket tuşuna «R» basarak kağıt istifini çıkartın.• Kağıt istifini yarıya indirin.• Kağıtları arka arkaya yerleştirin. |
| Aşırı yüklenme | • Motorda aşırı yüklenme var. Evrak imha makinesini yeniden çalıştırmadan önce, yakl. 10 - 15 dakika soğumasını bekleyin. | |
| Yanıp sönen lamba | Genel arıza gös-tergeleri | • Kağıt imha ederken bir hata oluştu.Işıklı bariyerin önünün serbest olması için kağıdı giriş deliğinden dışarıya çekin. |
 | Kesilen malzeme haznesi dolu. | • Kesilen malzeme haznesini boşaltın.Not:Hazneyi almadan önce, geri hareket tuşuna kısaca bastığınızda, kesilen malzemenin bir kısmı kesme mekanizmasına geri çekilir ve evrak imha makinesinin içine düşmez. |
 | Hazne açık | • Kesilen malzeme haznesini alt dolaba doğru bir şekilde yerleştirin. |
| Güvenlik elemanı basılı olarak | • Güvenlik elemanına basmayın. |
7 Temizlik ve bakım
UYARI
Tehlikeli şebeke geri-
limi!
Makinenin yanlış kullanılması elektrik şokuna sebep olabilir.
Yerini değiştirmeden veya temizlemeden önce evrak imha makinesini kapatın ve şebeke fi şini çekin.
Cihazın kapaklarının sökülmesini gerektiren servis çalışmaları sadece HSM müşteri servisi ve sözleşme ortaklarımızın Servis teknisyenleri tarafından yapılmalıdır.
Müşteri hizmeti adresleri için, bkz. sayfa 160.
Evrak imha makinesini sadece yumuşak bir bez veya sabunlu su çözeltisi ile temizleyin. Temizlik yaparken cihazın içine su girmemelidir.
tan sonra, kesme mekanizması daima yağlanmalıdır. Sadece HSM kesme bloğu özel yağı kullanınız:
- Özel yağı kağıt besleme açıklığından kesme millerinin tüm genişliği boyunca püskürtün.
- Kesme mekanizmasını yakl. 10 saniye kağıt koymadan sürekli çalışma modunda çalıştırın.
▶ Kağıt tozları ve partiküller çözülür.
8 Atık toplama / Geridönüşüm
Elektrikli ve elektronik hurda cihazlarda çoğu zaman halen işlev ve güvenlik için kullanılmış olan değerli malzemeler ile kısmen de zararlı maddeler bulunur. Doğru olarak atık toplama sistemine
verilmediğinde, bu maddeler insan ve çevre sağlığı için tehlike oluşturabilirler. Hurda cihazlar kesinlikle evsel çöp ile birlikte atılmamalıdır. Güncel olarak geçerli atık toplama talimatlarında dikkat ederek elektrikli ve elektronik hurda cihazları yeniden değerlendirilmeleri için kurulan toplama yerlerine veriniz. Tüm ambalaj malzemelerini çevre sağlığına uygun bir atık toplama sistemine verin.
9 Teslimat içeriği
- Evrak imha makinesi, bağlantıya hazır olarak bir karton içerisinde
- Şebeke bağlantı kablosu
- 1 şişe özel kesme bloğu yağı (50 ml), partikül kesim işlevli makineler için
- Kullanım kılavuzu
Aksesuar
- Özel kesme bloğu yağı (250 ml) Sip. No. 1.235.997.403
Müşteri hizmeti adresleri için, bkz. sayfa 160.
10 Teknik bilgiler
| Kesme tipi | Şerit genişliği | Partikül kesimi | |
| Kesim boyu (mm) 5,8 3,9 3,9 x 30 | |||
| Güvenlik seviyesi DIN 66399 | P-2, O-2, T-2, E-2 | P-2, T-2, E-2 | P-4, T-4, E-3, F-1 |
| Kesme gücü* (Yaprak) DIN A4 80 g/m ^2 70 ^2 | 15 - 1716 - 18 | 12 - 14g/16 - 15 | 7 - 88 - 9 |
| Ses seviyesi (boşta çalışırken / yük altında) | 55 - 58 dB(A) / 55 - 59 dB(A) | 55 - 58 dB(A)57 - 63 dB(A) | |
| Ağırlık | 9,9 kg | 11,1 kg | |
| Çalışma genişliği | 230 mm | ||
| Kesme hızı | 50 mm/s | ||
| Bağlantı | 230 V, 50 Hz 120 V, 60 Hz 220 V, 60 Hz | ||
| Kapasite maks. yaprak sayısında | 360 W | ||
| İşletme modu | Kısa süreli çalıştırma | ||
| Çalışma süresi | 7 min | ||
| Durma süresi | 16 min | ||
| İşletmedeki ortam koşulları:Sıcaklıkbağıl nemDeniz seviyesinden yükseklik | -10°C ile +25°C arasımaks. %90, yoğuşmasızmaks. 2.000 m | ||
| Boyutlar G x D x Y (mm) | 365 x 255 x 556 | ||
| Toplama haznesinin hacmi | 25 l | ||
* Uzunlamasına yerleştirilerek bir seferde kesilebilecek maksimum yaprak (DIN A4, 70 g/m² ya da 80 g/m²) adeti. Verilen kapasite değerleri yeni, yağlanmış kesme mekanizması ile ve soğuk motorda hesaplanır. Daha zayıf bir şebeke gerilimi veya belirtilenden başka bir şebeke frekansı ile daha düşük kapasitede çalışılabilir ve çalışma sesleri de yükselebilir. Kağıdırın yapısına ve özelliklerine bağlı olarak, yaprak kapasitesi değişebilir.
Evrak imha makinesi geçerli Avrupa Birliği uyumlaştırma talimatlarına uygundur:
• Alçak Gerilim Direktifi 2006/95/AB
• EMU Direktifi 2004/108/AB
• RoHS-Direktifi 2011/65/AB
Bu AB Uygunluk Beyanı üreticiden istenebilir.
