NÁVOD K OBSLUZE Pure 320c HSM

česky: Skartovací stroj HSM Pure 320 87

slovensky: Skartovačka HSM Pure 320 94

1 Vysvětlení symbolů a bez- pečnostní pokyny

Bezpečnostní pokyny a výstražná upozornění označují situace, při kterých může dojít ke zranění osob nebo poškození věcí a popisují opatření k odvrácení nebezpečí.

Výstražný symbol se signálním slo- vem VÝSTRAHA a šedě podbarveným textem upozorňuje na těžká až životu nebezpečná zranění.

Poznámka

označuje informace důležité pro efektivní provoz stroje bez nebezpečí ohrožení.

Bezpečnostní pokyny

Před uvedením stroje do provozu si přečtěte návod k obsluze, uschovejte jej k další potřebě a předejte jej případnému dalšímu uživateli.

Dodržujte všechny bezpečnostní pokyny uvedené na skartovače.

Nebezpečí úrazu o ostré nože!

Nikdy nesahejte do štěrbiny otvoru na přívod papíru.

Nebezpečí úrazu vtažením!

Dlouhé vlasy, volné části oděvu, vázanky, šály, řetízkové náhrdelníky a náramky atd. udržujte v bezpečné vzdálenosti od přívodního otvoru. Neskartujte materiál náchylný k tvorbě smyček, např. stuhy, šňůry použité k ovázání, umělohmotné fólie atd.

Nebezpečí pro děti a ostatní osoby!

Stroj není určen k používání osobami (včetně dětí mladších 14 let) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo osobami, které nemají dostatečné zkušenosti a znalosti s výjimkou případu, že přístroj používají pod dozorem osob, odpovědných za jejich bezpečnost, nebo pokud od těchto osob získali informace o tom, jak přístroj používat. Děti musejí být pod dohledem, aby si s výrobkem nehrály. Nenechávejte skartovačku zapnutou bez dozoru.

Ohrožení elektrickým proudem!

Nebezpečné sít'ové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

- Pravidelně kontrolujte, zda nedošlo k poškození přístroje a kabelu.

V případě poškození nebo závad, před přemístěním nebo čištěním, skartovačku vypněte a odpojte síťovou zástrčku ze zásuvky.

- Zabraňte tomu, aby se do skartovačky dostala voda. Přívodní kabel ani síťovou zástrčku neponořujte do vody. Nedotýkejte se síťové zástrčky mokrýma rukama.

- Nikdy neodpojujte síťovou zástrčku ze zásuvky tahem za přívodní kabel. Při odpojování vždy uchopte zástrčku.

2 Správné použití, odpovědnost za vady

Skartovací stroj je výhradně určen ke skartování papíru. V závislosti na druhu řezu lze kromě toho skartovat menší množství těchto materiálů:

Velikost řezu (mm) 5,8 3,9 3,9x30
Kreditních karet ●	●
Disků CD ●

Robustní řezací mechanika je odolná proti sešivacím a kancelářským sponám.

Záruční lhůta skartovačky je 2 roky. Na řezací hřídele z kalené oceli poskytujeme záruku po celou dobu životnosti skartovačky (HSM Lifetime Warranty). Záruka a garance se nevztahuje na škody způsobené nesprávným použitím a na zásahy třetích osob do zařízení.

Společnost HSM zaručuje dodání náhradních dílů po dobu 10 let po ukončení výroby tohoto modelu.

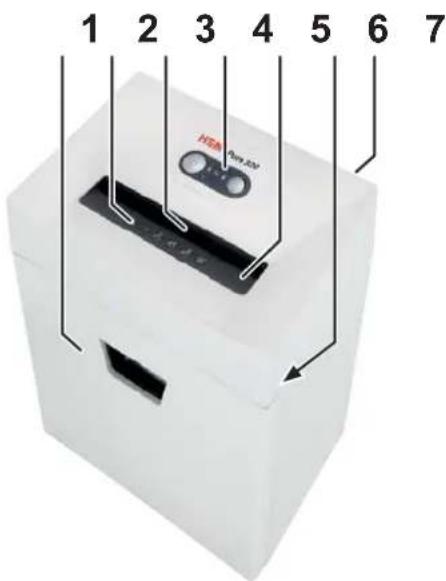

3 Přehled

1 2 3 4 5 6 7 HSA Pax 204

1 Odpadní nádoba
2 Bezpečnostní pokyny
3 Optická závora
4 Ovládací a zobrazovací jednotka
5 Bezpečnostní prvek
6 Typový štítek
7 Sítový vypínač

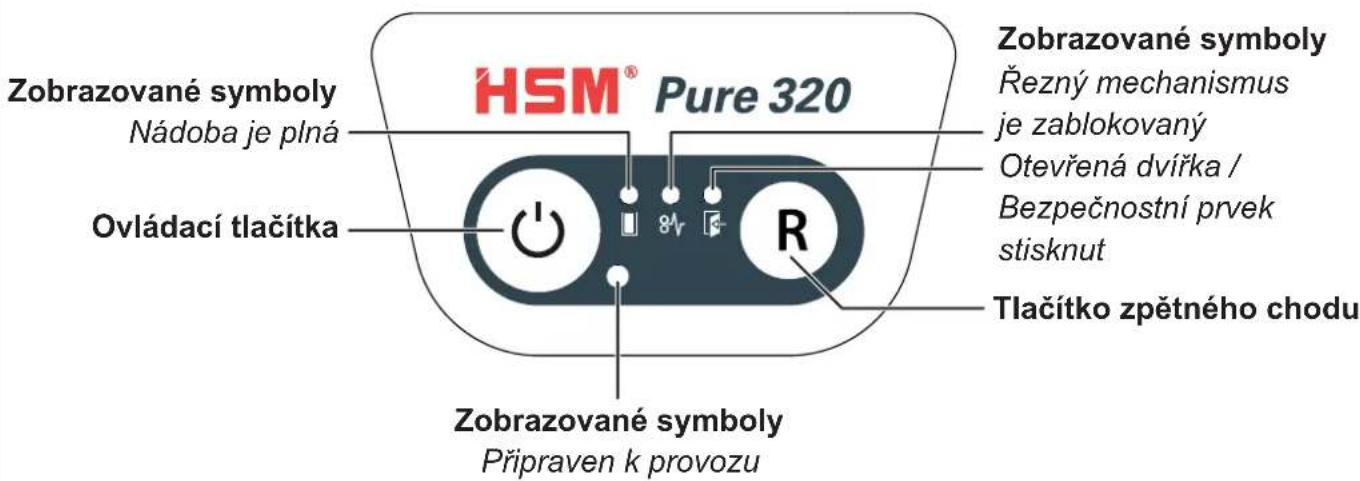

Ovládací a zobrazovací prvky

Zobrazované symboly Nádoba je plná Ovládací tlačítka HSM® Pure 320 Zobrazované symboly Řezný mechanismus je zablokovaný Otevřená dvířka / Bezpečnostní prvek stisknut Tlačítko zpětného chodu Zobrazované symboly Připraven k provozu

4 Uvedení do provozu

VÝSTRAHA

Nebezpečné sít'ové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

• Používejte přístroj pouze v suchých místnostech. Nepoužívejte přístroj ve vlhkých místnostech a prostorech nebo v dešti.
• Chraňte přívodní kabel, přístroj a síťovou zástrčku před horkem, horkými předměty a před otevřeným ohněm. Větrací otvory musejí být volné a je nezbytné dodržovat vzdálenost min. 5 cm od stěn nebo od nábytku.
  – Dbejte, aby byla síťová zástrčka snadno přístupná.
• Před připojením zástrčky k elektrické síti se přesvědčte o tom, zda se napěťové a kmitočtové hodnoty elektrické sítě shodují s údaji na typovém štítku.
• Připojte síťový kabel z dodávky na zadní straně skartovacího stroje a elektrickou zástrčku zasuňte do řádně nainstalované zásuvky.

5 Obsluha

Spuštění skartovačky

• Sít'ový vypínač na zadní straně skartovacího stroje nastavit na „I“.
  • Stiskněte ovládací tlačítko.
  ▶ Svítí symbol „Připraven k provozu“.

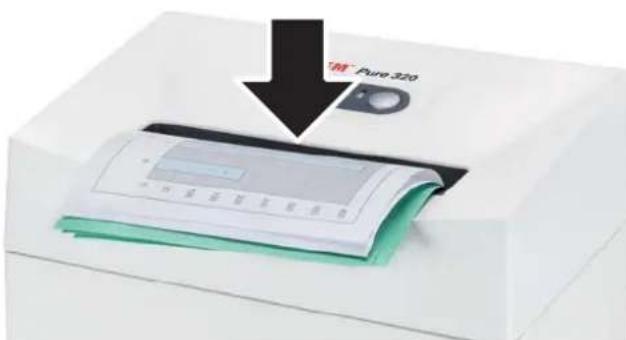

Skartace papíru

• Vkládejte papír doprostřed otvoru k zavádění papíru. Optická závora automaticky spustí řezný mechanismus. U úzkých proužků papíru proto zajistěte, aby je optická závora identifi kovala.
  3 s poté, co bude světelná závora na otvoru pro vkládání papíru opět volná, dojde k automatickému vypnutí řezného mechanismu a skartovačka se přepne do pohotovostního režimu.

Skartování disků CD Další režimy funkcí

(pouze do velikosti řezu 5,8 mm)

VÝSTRAHA

Nebezpečí úrazu odmrštěnými střepinami!

V závislosti na druhu materiálu může docházet při skartaci disků CD k odletování úlomků.

- Z tohoto důvodu používejte ochranné brýle.

- Vložte disk CD/DVD do střední části vstupního otvoru. Nelikvidujte skartovaný materiál společně s papírovým odpadem.

Skartování kreditních a zákaznických karet

- Kartu vložte do střední části vstupního otvoru. Nelikvidujte skartovaný materiál společně s papírovým odpadem.

Vypnutí skartovačky

• Stiskněte ovládací tlačítko.
▶ Symbol „Připraven k provozu“ zhasne.
- Sítový vypínač na zadní straně skartovacího stroje nastavit na „0“.

• Režim permanentního provozu

Použití: Skartace většího množství papíru Funkce: Řezný mechanismus pracuje kontinuálně, bez přerušení.

V případě, že po dobu 2 min. nebude vložen žádný materiál, řezný mechanismus se vypne a skartovačka přejde do režimu provozní pohotovosti.

Spuštění: Stiskněte a podržte ovládací tlačitko na 3 vteřiny.

Přerušení skartování: Stiskněte ovládací tlačítko.

• Pohotovostní režim

Funkce: 2 minuty po posledním vložení papíru dojde k automatickému vypnutí všech nepoužívaných spotřebičů.

Symbol „připraven k provozu“ bliká v pravidelných intervalech.

Po vložení papíru se skartovačka automaticky zapne.

6 Odstraňování poruch

Poznámka:

Bezpečnostní prvek je vybaven ochranou proti nebezpečnému dotyku. Skartovačka se vypne, jakmile během skartace zatlačíte na bezpečnostní prvek.

Zobrazený symbol	Závada Odstranění závady
Svítí	Zaseknutí papíru	Vložili jste příliš velké množství papíru najednou.➢Řezací mechanika se několik vteřin otáčí zpět, papír se vysune.Pokud je to nutné, stiskněte ještě tlačitko pro ovládání zpětného pohybu „R“, tím usnadníte vyjmutí zaseknutého papíru.Vložte pouze poloviční množství vytaženého papíru.Vkládejte papíry postupně.
	Přetížení	Motor byl přetížen. Nechejte skartovačku před opětovným uvedením do provozu cca. 15 - 20 min. vychladnout.
Blikání Indikátor obecných závad		Během skartace papíru došlo k závadě.Vytáhněte papír z vkládacího otvoru tak, abyste uvolnili optickou závoru.
[CD00]	Odpadní nádobaplná	Vysypte obsah odpadní nádoby.Poznámka:Pokud před vytáhnutím nádoby krátce stisknete tlačitko pro ovládání zpětného chodu, dojde ke vtažení části nařezaného odpadu do řezací mechaniky a nespadne do vnitřního prostoru skartovacího stroje.
[DG87]	Nádoba je otevřená	Vložte nádobu na odpad správně do podstavce.
	Bezpečnostní prvek stisknut	Nestiskejte bezpečnostní prvek.

7 Čištění a údržba

VÝSTRAHA
Nebezpečné sít'ové napětí!

Nesprávná manipulace se strojem může způsobit zasažení elektrickým proudem.

Před přemístováním či čištěním vypněte skartovačku a vytáhněte síťovou zástrčku ze zásuvky.

Servisní práce, které jsou spo- jeny s odstraněním krytů, smí provést pouze zákaznický servis společnosti HSM a servisní tech- nici našich smluvních partnerů.

Adresy zákaznických servisů viz strana 160.

K čištění skartovačky používejte pouze měkký hadr a jemný mýdlový roztok. Do přístroje přitom nesmí vniknout voda.

DON'T FORGET

Pouze u řezání na částice:

Pokud dochází ke snižování řezného výkonu, zvyšování hlučnosti nebo

po každém vysypání nádoby na odřezky ošetřete řezací nástroj olejem. Používejte pouze speciální oleje HSM řezací bloky:

• Nastříkejte otvorem na podávání papíru po celé šířce na řezací hřídele speciální olej na řezací blok.
• Spust'te na cca 10 s řezný mechanismus bez vkládání papíru v režimu trvalého provozu.
  ▶ Papírový prach a částice se uvolní.

8 Likvidace a recyklace

Staré elektrické a elektronické přístroje obsahují často kvalitní materiály, do určité míry ale také škodlivé látky, které bylo nezbytné použít pro funkci a bezpečnost přístrojů. Při nesprávné likvidaci

nebo manipulaci mohou být tyto látky nebezpečné pro lidské zdraví a životní prostředí. Staré přístroje nikdy nelikvidujte v běžném odpadu. Dodržujte aktuální platné předpisy a používejte sběrná místa k odevzdání a recyklaci použitých elektrických a elektronických přístrojů. K ekologické likvidaci odevzdejte také veškerý obalový materiál.

9 Objem dodávky

• Skartovací stroj připravený k zapojení, v krabicovém obalu
• Sítový přívod
• 1 láhev (50 ml) speciálního oleje na řezný blok (pouze u řezání na částice)
  • Návod k obsluze

Výstroj

- Speciálního oleje na řezný blok (250 ml) obj. čís. 1.235.997.403

Adresy zákaznických servisů viz strana 160.

10 Technické údaje

Typ řezu	řez na proužky		řez na částice
Velikost řezu (mm) 5,8 3,9 3,9 x 30
Stupeň bezpečnost DIN 66399	P-2, O-2, T-2, E-2	P-2, T-2, E-2	P-4, T-4, E-3, F-1
Řezný výkon* (listů) DIN A4 80 g/m ^2 70 ^2	15 - 1716 - 18	12 - 14g/ln - 15	7 - 88 - 9
Emise hluku (běh naprázdno/plné zatížení)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A)57 - 63 dB(A)
Hmotnost 9,9 kg 11,1 kg
Pracovní šířka	230 mm
Rychlost řezu	50 mm/s
Napájení	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Výkon při max. počtu listů	360 W
Provozní režim	krátkodobý provoz
Provozní doba	7 min
Doba klidu	16 min
Okolní podmínky za provozu:TeplotaRelativní vlhkost vzduchuNadmořská výška	-10°C až +25°Cmax. 90%, bez tvorby kondenzátumax. 2000 m
Rozměry Š x H x V (mm)	365 x 255 x 556
Objem odpadní nádoby	25 l

* Déle podávaný maximální počet listů (DIN A4, 70 g/m² nebo 80 g/m²), které jsou skartovány během jednoho procesu. Stanovení uvedených výkonových dat probíhá s novým naolejovaným řezným mechanismem a při studeném motoru. Slabší síťové napětí nebo jiná síťová frekvence než je uvedeno může mít za následek nižší výkon s menším počtem skartovaných listů a zvýšenou hlučnost. V závislosti na struktuře a vlastnostech papíru a způsobu podávání se může počet skartovaných listů lišit.

Skartovací stroj splňuje příslušné harmonizované normy Evropské unie:

• Směrnice o zařízeních nízkého napětí 2006/95/ES
• Směrnice o elektromagnetické kompatibilitě 2004/108/ES
• Směrnice o omezení nebezpečných látek (RoHS) 2011/65/EU

EU prohlášení o shodě lze vyžádat u výrobce.

1 Vysvetlenie symbolov a bez- pečnostné upozornenie

Nebezpečenstvo úrazu vtiahnutím!

Nebezpečenstvo hroziace od elektrického prúdu!

Nebezpečné siet'ové napätie!

- Siet'ovú zástrčku nikdy nevyťahujte zo zásuvky za kábel, ale vždy chyt'te sie-t'ovú zástrčku.

Robustný rezací mechanizmus je odolný proti zošivacím a kancelárskym sponkám.

HSM zabezpečí dodávku náhradných diel-cov do 10 rokov po ukončení výroby tohto modelu.

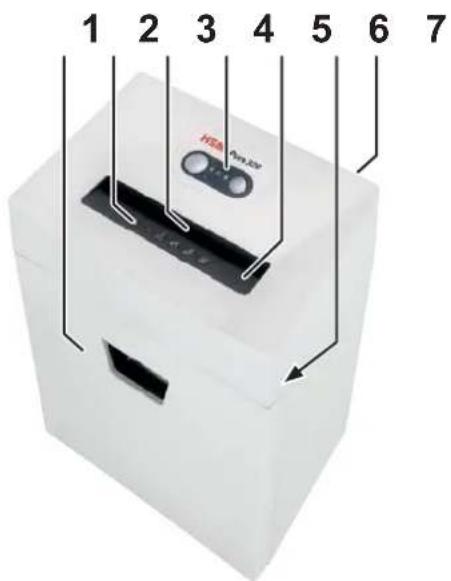

3 Přehled

1 2 3 4 5 6 7 HDMI Perry 201

1 Nádoba na odrezky
2 Bezpečnostné pokyny
3 Svetelná závora
4 Riadiaca a indikačná jednotka
5 Bezpečnostný článok
6 Typový štítok
7 Sietový spínač

Nebezpečné siet'ové napätie!

- CD disk vložte do stredu vkladacieho otvoru. Rozdrvený materiál pri likvidácii separujte od papierového odpadu.

Spustenie: Stlačte ovládacie tlačidlo na 3 sekundy.

Predčasné ukončenie: Stlačte ovládacie tlačidlo.

- Pohotovostný režim

VÝSTRAHA
Nebezpečné siet'ové napätie!

zásobníka materiálu naolejujte rezací mechanizmus. K tomu používajte len špeciálny olej pre HSM-rezací blok:
