MANUALE UTENTE Pure 320c HSM

italiano: Distruggidocumenti HSM Pure 320 24

1 Spiegazione dei simboli e delle avvertenze per la sicurezza

Le avvertenze e gli avvisi per la sicurezza defi niscono situazioni in cui possono verifi carsi danni a persone o cose indicando le misure per prevenire i rischi.

Il simbolo di pericolo con la parola chiave AVVERTENZA e il testo evidenziato in colore grigio avvisano del pericolo di lesioni gravi o mortali.

Nota

defi nisce informazioni per un funzionamento effettivo della macchina senza rischio di pericolo.

Avvertenze per la sicurezza

Prima della messa in funzione della macchina, leggere le istru- zioni per l'uso, conservare per poterle consultare in seguito e consegnare agli altri utenti.

Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!

Pericolo di lesioni a causa di lame affi late.

Non intervenire mai nella fessura dell'alimentazione della carta.

Pericolo di lesioni da trascina- mento!

In prossimità dell'apertura dell'alimentazione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi lm in plastica ecc.

Pericoli per bambini e altre persone!

La macchina non deve essere utilizzata da persone (compresi bambini sotto i 14 anni) con

ridotte capacità fi siche, sensoriali o mentali oppure prive della necessaria esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull'uso dell'apparecchio. Controllare sempre che i bambini non giochi con l'apparecchio.

Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.

Pericolo dovuto a scossa elettrica

Tensione di rete pericolosa! L'uso improprio della macchina può causare scosse elettriche.

- Controllare regolarmente che apparecchio e cavo non siano danneggiati.

Spegnere il distruggidocumenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o la pulizia, ed estrarre la spina di

- Evitare penetrazioni d'acqua nel distruggidocumenti. Non immergere mai il cavo e la spina di rete in acqua. Non toccare mai la spina di rete con le mani umide.

- Staccare sempre la spina di rete dalla presa afferrando la stessa e mai tirando il cavo di alimentazione.

2 Norme d'uso, garanzia 3 Panoramica

Il distruggidocumenti è concepito per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:

Taille de coupe (mm) 5,8 3,9	3,9x30
Carte di credito ● ●	●
CD ●

Il robusto utensile da taglio può ridurre in frammenti senza problemi anche punti metallici e graffette.

I distruggidocumenti sono coperti da garanzia per 2 anni. Per gli utensili da taglio in acciaio temprato offriamo una garanzia che si estende a tutta la vita utile del distruggidocumenti (HSM Lifetime Warranty). Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

HSM garantisce la consegna di pezzi di ricambio fi no a 10 anni dall'uscita di produzione del presente modello.

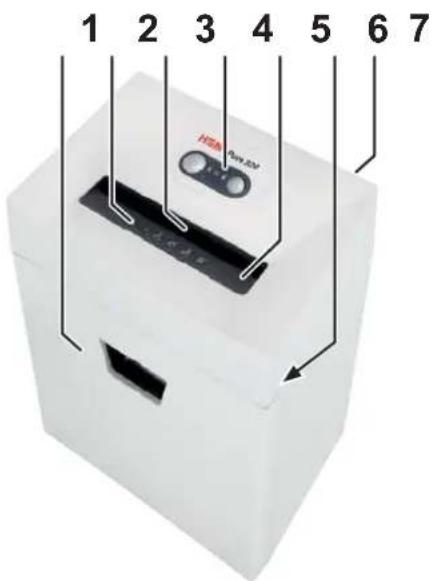

1 2 3 4 5 6 7 Buy-Order

1 Contenitore per materiali di taglio
2 Avvertenze per la sicurezza
3 Fotocellula
4 Unità di comando e visualizzazione
5 Elemento di sicurezza
6 Targhetta
7 Interruttore di rete

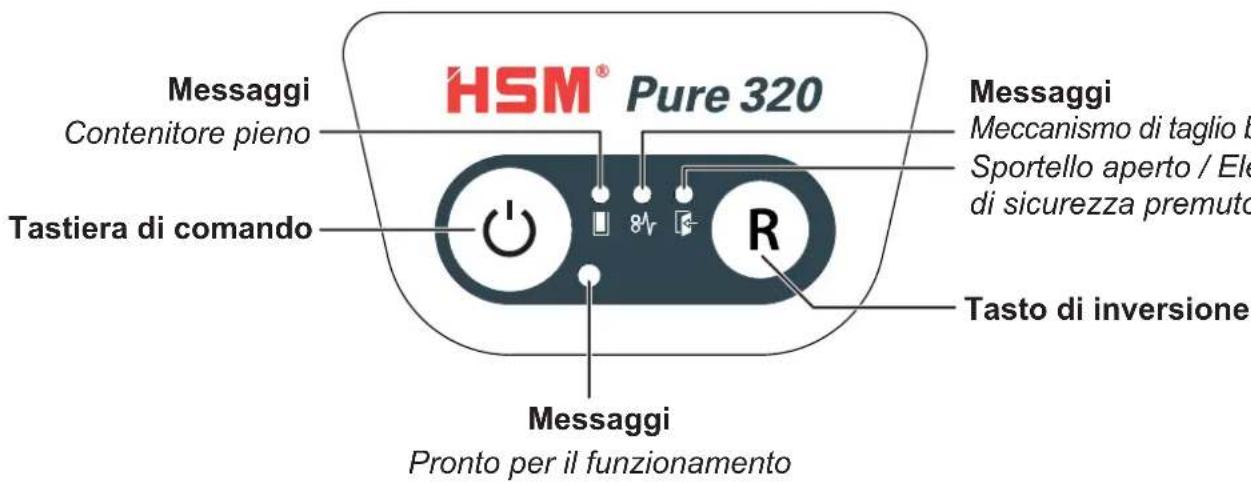

Elementi di comando e visualizzazione

HSM® Pure 320 Messaggi Contenitore pieno Tastiera di comando 8V R Messaggi Meccanismo di taglio b Sportello aperto / Ele di sicurezza premuto Tasto di inversione Messaggi Pronto per il funzionamento

4 Messa in funzione

AVVERTENZA

Tensione di rete pericolosa!

L'uso improprio della macchina può causare scosse elettriche.

• Utilizzare l'apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.
• Tenere l'apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfi ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.
• Assicurarsi che la spina di rete sia facilmente accessibile.
• Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.

- Collegare il cavo di alimentazione in dotazione sul lato posteriore del distruggidocumenti e inserire la spina di rete in una presa installata correttamente.

5 Messa in esercizio

Accensione del distruggidocumenti

• Interruttore della rete sul rovescio del distruggidocumenti su "I".
• Premere la tastiera di comando.
  Il messaggio "Pronto per il funzionamento" è acceso.

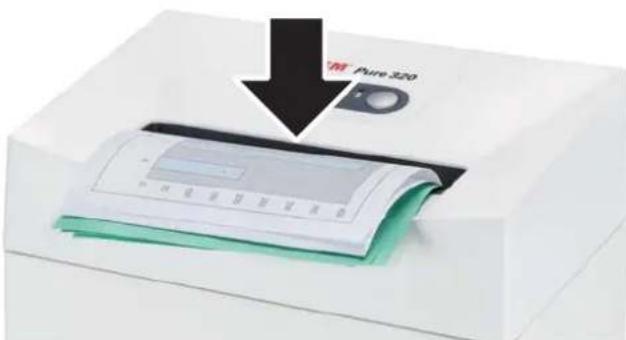

Distruzione della carta

• Introdurre la carta nel centro dell'apertura di alimentazione. La funzione automatica per avvio/arresto inserisce automaticamente l'utensile da taglio. Quindi, in caso di strisce di carta sottile, assicurarsi che possano essere rilevate dalla fotocellula.
  3 secondi dopo che la fotocellula è di nuovo libera nell'apertura dell'alimentazione della carta, il meccanismo di taglio viene spento automaticamente e il distruggidocumenti passa alla modalità Pronto per il funzionamento.

Distruzione di CD Ulteriori modalità di funzionamento

(dimensione di taglio 5,8 mm)

AVVERTENZA

Pericolo di lesioni dovuto a schegge!

A seconda del tipo di materiale, durante la distruzione di CD, dall'utensile da taglio possono schizzare fuori schegge che possono ferire gli occhi.

- Indossare pertanto occhiali di protezione.

- Inserire di volta in volta solo un CD/DVD al centro dell'apertura di alimentazione. Smaltire il materiale sminuzzato separandolo dai rifi uti di carta.

Distruzione di carte di credito e carte clienti

- Inserire la carta al centro dell'apertura di alimentazione. Smaltire il materiale smi-nuzzato separandolo dai rifi uti di carta.

Spegnimento del distruggidocumenti

• Premere la tastiera di comando.
  Il messaggio "Pronto per il funzionamento" si spegne.
• Interruttore della rete sul rovescio del distruggidocumenti su „0“.

- Modalità permanente

Funzione: il meccanismo di taglio procede ininterrottamente.

Se per 2 minuti non viene alimentato materiale, il meccanismo di taglio si spegne e il distruggidocumenti diviene pronto per il funzionamento.

Avvio: premere la tastiera di comando per 3 secondi.

Interruzione anticipata: premere la tastiera di comando.

- Modalità stand by

Funzione: 2 minuti dopo l'ultimo inserimento della carta, tutte le utente non necessarie vengono spente automaticamente.

Il messaggio “Pronto per il funzionamento” lampeggia brevemente ad intervalli regolari. Durante l'alimentazione della carta il distruggidocumenti comincia ad avviarsi automaticamente.

6 Eliminazione dei disturbi

Nota:

L'elemento di sicurezza è dotato di una protezione da contatto. Il distruggidocumenti si spegne quando l'elemento di sicurezza viene premuto durante il processo di distruzione.

Indicazione	Disturbo	Eliminazione dei disturbi
Luce continua	Blocco carta sovracca-rico	È stata introdotta troppa carta in una volta sola.➢ Il meccanismo di taglio indietreggia per alcuni secondi e spinge fuori la carta.Per rimuovere la pila di carta, premere eventualmente anche il tasto di inversione “R”.Dimezzare la pila di carta.Immettere la carta in successione.
	Sovracca-rico	Il motore è stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il distruggidocumenti per ca. 15 – 20 min.
Spia intermittente	Indica-zioni generali di guasto	Durante la distruzione della carta si è verifi cato un errore.Estrarre la carta dalla fessura di inserimento in modo che la cella fotoelettrica sia libera.
[H2SD]	Contenitore per materiali di taglio pieno	Svuotare il contenitore per materiali di taglio.NotaSe prima dell’asportazione del contenitore viene premuto brevemente il tasto di inversione, una parte del materiale di taglio viene riportato nel meccanismo di taglio e non cade all’interno del distruggidocumenti.
[33KG]	Apertura del contenitore	Posizionare il contenitore per materiali di taglio nell’armadio inferiore correttamente.
	Elemento di sicurezza premuto	Non premere l’elemento di sicurezza.

7 Pulizia e cura 8 Smaltimento / Riciclaggio

AVVERTENZA

Tensione di rete pericolosa!

L'uso improprio della macchina può causare scosse elettriche.

Prima di cambiarlo di posto o prima di effettuarne la pulizia, spegnere il distruggidocumenti e scollegare la spina di rete.

I lavori di assistenza legati alla rimozione delle coperture del corpo macchina devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 160.

Pulire il distruggidocumenti solo con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.

DON'T FORGET

Solo per particelle: Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio

oppure dopo ogni svuotamento del contenitore per materiali di taglio. A tal fi ne utilizzare solo olio speciale per il blocco di taglio di HSM:

• Spruzzare l'olio speciale attraverso l'alimentazione della carta su tutta la lunghezza degli alberi da taglio.
• Far scorrere l'utensile da taglio senza inserire la carta per ca. 10 sec. nella modalità permanente.
  La polvere e le particelle di carta si staccano.

Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzionamento e alla sicurezza dell'apparecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell'uomo e l'ambiente. Non gettare mai gli apparecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell'ambiente.

9 Fornitura

• Apparecchio imballato in cartone
  • Cavo di alimentazione
• Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
• Manuale operativo

Accessori

- Olio speciale per il blocco di taglio (250 ml) N. ordine 1.235.997.403

Per gli indirizzi di servizio assistenza clienti vedere pagina 160.

10 Dati tecnici

Tipo di taglio Taglio a strisce Taglio a frammenti
Dimensioni di taglio (mm) 5,8 3,9 3,9 x 30
Classe di sicurezza DIN 66399	P-2, O-2, T-2, E-2	P-2, T-2, E-2	P-4, T-4, E-3, F-1
Prestazioni di taglio* (foglio) 80 g/m ^2 DIN A4 70 g/m	15 - 1716 - 18	12 - 1413 - 15	7 - 88 - 9
Livello sonoro (corsa a vuoto / carico) 55 - 58	dB(A) / 55 - 59 dB(A)		55 - 58 dB(A)57 - 63 dB(A)
Peso	9,9 kg		11,1 kg
Larghezza per l’immissione	230 mm
Velocità di taglio	50 mm/s
Collegamento	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Potenza assorbita con numero di fogli max	360 W
Modalità di funzionamento	Funzionamento di breve durata
Tempo di funzionamento	7 min
Tempo di inattività	16 min
Condizioni ambientali in funzionamento:temperaturaumidità dell’aria relativaAltezza sopra il l.d.m	da -10 °C a +25°Cmax 90%, senza condensamax 2000 m
Dimensioni L x P x A (mm)	365 x 255 x 556
Volume del contenitore per materiali di taglio	25 l

* Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrificato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione.

Il distruggidocumenti è conforme alle rispettive norme armonizzate stabilite dall'Unione Europea:

• Direttiva Bassa Tensione 2006/95/CE
• Direttiva CEM 2004/108/CE
• Direttiva RoHS 2011/65/UE

La dichiarazione di conformità UE può essere richiesta al produttore.
