NÁVOD NA OBSLUHU Pure 320c HSM

Bezpečnostné a výstražné upozornenia označujú situácie, v których môže dôjst' k zraneniam osôb alebo vecným škodám a uvádzajú opatrenia na odvrátenie nebezpečenstva.

Označenia nebezpečenstva so signálnym slovom VÝSTRAHA a textom na šedom podklade vás varujú pred t’ažkými a život ohrozujúcimi zraneniami.

Poznámka

označuje informácie efektívnej prevádzky stroja bez rizika ohrozenia.

Bezpečnostné pokyny

Pred uvedením stroja do prevádzky si prečítajte návod na prevádzku, odložte si ho pre prípad neskoršieho použitia a odovzdajte ho budúcim používatel'om.

Dodržiavajte všetky bezpečnostné pokyny, uvedené na skartovačke!

Nebezpečenstvo poranenia ostrými nožmi!

Nikdy nesiahajte do štrbiny prí- vodu papiera.

Dlhé vlasy, voľné časti odevu, viazanky, šály, náhrdelníky a retiazkové náramky atď. udržiavajte v bezpečnej vzdialenosti od otvoru na vkladanie papiera. Neskartujte materiál, ktorý je náchylný ku tvorbe slučiek, napr. stuhy, motúzy, umelohmotné fólie atď.

Nebezpečenstvo pre deti a iné osoby!

Prístroj nesmú používať osoby (vrátane detí mladších ako 14 rokov) s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skú- seností a/alebo vedomostí, okrem prípadu, že budú pod dozorom osoby dohliadajúcej na ich bezpečnost' alebo budú touto oso- bou poučené o obsluhe prístroja. Deti by mali byť po dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrat'.

Nenechávajte skartovacie zariadenie bez dozoru zapnuté.

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

– Pravidelne kontrolujte, či prístroj alebo kábel nie je poškodený.

Ak je skartovacie zariadenie poškodené, nesprávne funguje, ak meníte jeho umiestnenie alebo pred čistením ho vypnite a ite siet'ovú zástrčku.

- Zabráňte vniknutiu vody so skartovacieho zariadenia. Neponárajte siet'ový kábel ani siet'ovú zástrčku do vody. Nikdy nechytajte siet'ovú zástrčku vlhkými rukami.

2 Správne použitie, zodpovednost' za nedostatky

Skartovačka je výlučne určený na skartovanie papiera. Podľa spôsobu rezania sa ešte môžu zničit’ malé množstvá nasledujúcich materiálov:

Rezacia šírka (mm) 5,8 3,9 3,9x30
Kreditné karty ● ●	●
CD ●

Záručná doba skartovaceho zariadenia je 2 roky. Na rezacie hriadele z tvrdenej ocele poskytujeme záruku počas celej životnosti skartovačky (HSM Lifetime Warranty). Opotrebenie, poškodenia v dôsledku neodborného zaobchádzania, prirodzené opotrebenie popr. zásahy z tretej strany nie sú zahrnuté do zodpovednosti za nedostatky.

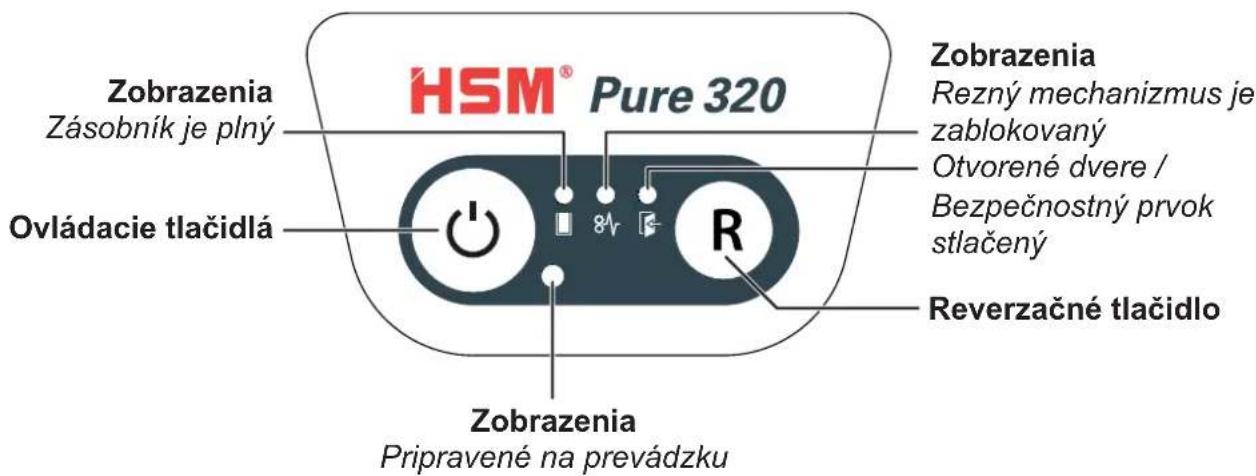

Riadiace a indikačné prvky

Zobrazenia Zásobník je plný Ovládacie tlačidlá HSM® Pure 320 Zobrazenia Rezný mechanizmus je zablokovaný Otvorené dvere / Bezpečnostný prvok stlačený Reverzačné tlačidlo Zobrazenia Pripravené na prevádzku

4 Uvedenie do prevádzky

VÝSTRAHA

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

– Prístroj používajte len v suchých miestnostiach. Nikdy ho nepoužívajte vo vlhkých priestoroch alebo v daždi.
- Prístroj, siet'ovú zástrčku a kábel držte v bezpečnej vzdialenosti od otvoreného ohňa a horúcich plôch. Vetracie štrbiny musia byt' vol'né a musí byt' dodržaná vzdialenost' od steny alebo nábytku min. 5 cm.
– Dbajte na to, aby bola siet'ová zástrčka l'ahko prístupná.
– Pred zastrčením zástrčky do siet'ovej zásuvky skontrolujte, či sa napätie a frekvencia vašej el. siete zhodujú s údajmi na typovom štítku stroja.

- Pripojte dodaný sietový kábel k zadnej strane skartovacieho zariadenia a zasuňte elektrickú zástrčku do správne nainštalovanej elektrickej zásuvky.

5 Obsluha

Zapnutie skartátora

• Siet'ový spínač na zadnej strane skartovačky nastavte na „I“.
  • Stlačte ovládacie tlačidlo.
  Svieti zobrazenie „Pripravené na prevádzku“.

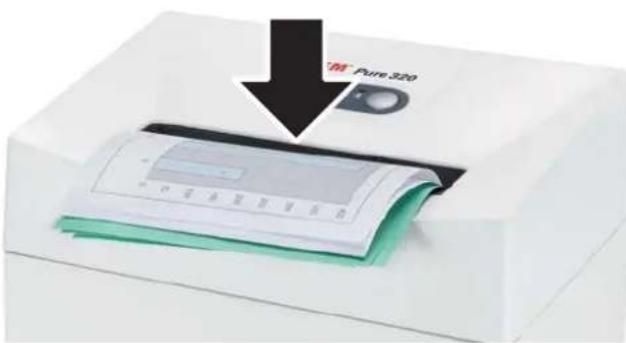

Skartovanie papiera

Rozdrvenie CD diskov Ďalšie režimy funkcie

(len vo vel'kostiach rezu 5,8 mm)

VÝSTRAHA

Nebezpečenstvo zranenia úlomkami!

V závislosti od druhu materiálu môže pri drvení CD diskov dochádzat' k tvorbe črepín.

- Preto noste ochranné okuliare.

Skartovanie kreditných/zákazníckych kariet

- Vložte kartu do stredu prívodného otvoru. Rozdrvený materiál pri likvidácii separujte od papierového odpadu.

Vypnutie skartátora

• Stlačte ovládacie tlačidlo.
▶ Rozsvieti sa „Pripravené na prevádzku“.
- Nastavte siet'ový spínač na zadnej strane skartovačky na „0“.

- Permanentný režim

Použitie: Ničenie väčších množstiev papiera Funkcia: Rezný mechanizmus beží nepretržite.

Ak sa počas 2 minút neprivedie žiadny materiál, rezný mechanizmus sa vypne a skartovačka prejde do pripravenosti na prevádzku.

Funkcia: 2 minúty po poslednom privedení papiera sa automaticky vypnú všetky nepotrebné spotrebiče.

Zobrazenie „Pripravené na prevádzku“ sa v pravidelných intervaloch nakrátko rozsvieti.

Pri privedení papiera sa skartovačka samočinne spustí.

6 Odstraňovanie porúch

Poznámka:

Bezpečnostný prvok je vybavený ochranou proti dotyku. Skartovacie zariadenie sa vypne, keď zatlačíte počas skartovania na bezpečnostný prvok.

Zobra-zenie	Porucha Odstránenie poruchy
Trvalé svetlo	Nahromade-nie papiera	Priviedli ste príliš veľa papiera naraz.► Rezný mechanizmus pobeží niekol’ko sekúnd vratným smerom a posunie papier von.Príp. stlačte ešte reverzačné tlačidlo „R“, aby ste stoh papiera vybrali.Zredukujte veľkost’ stohu papiera.Vkladajte papier postupne jeden za druhým.
	Pret’aženie	Motor bol preťažený. Pred opätovným uvedením skartovačky do prevádzky ju nechajte cca 15 - 20 minút ochladit’.
Blikajúce svetlo	Všeob.indikácie poruchy	Počas skartovania papiera sa vyskytla chyba.Vytiahnite papier z podávacej štrbiny, aby sa svetelná závora uvoľnila.
[γκες]	Zásobník narezaného materialu je plný	Vyprázdnite zásobník narezaného materiálu.Poznámka:Ak pred odobratím zásobníka nakrátko stlačíte reverzačné tlačidlo, dôjde k vtiahnutiu časti narezaného materiálu spät’ do rezného mechanizmu a nespadne do vnútorného priestoru skartovacieho zariadenia.
	Otvorený zásobník	Zásobník narezaného materiálu správne uložte do spodnej skrinky.
	Bezpeč-nostný prvok stlačený	Nestláčajte bezpečnostný prvok.

7 Čistenie a údržba

Chybné zaobchádzanie s prístrojom môže viest' k úrazu elektrickým prúdom.

Skartovačku pred presunutím alebo čistením vypnite a vytiah-nite siet'ovú zástrčku.

Servisné práce spojené s odstránením krytov telesa smie vykonávat' len zákaznícky servis HSM a servisní technici.

Adresy zákazníckeho servisu pozri na strane 160.

Skartovačku čistite len mäkkou handrou a jemným roztokom mydlovej vody. Pritom nesmie do prístroja vniknút žiadna voda.

DON'T FORGET

Iba u rezu na častice: V prípade slabnúceho výkonu rezania, zvýšenej hlučnosti alebo po každom vyprázdnení

• Cez otvor prívodu papiera nastriekajte po celej šírke na rezné hriadele špeciálny olej pre rezací blok.
• Na cca 10 s spustite rezný mechanizmus bez vkladania papiera v režime trvalej prevádzky.
  ▶ Papierový prach a častice sa uvol'nia.

8 Likvidácia / recyklácia

Odpad z elektrických a elektronic- kých prístrojov a zariadení obsahuje ešte množstvo cenných materiálov, sčasti však aj škodlivé látky, ktoré boli potrebné pre čin- nost' a bezpečnosť týchto

zariadení. V prípade nesprávnej likvidácie alebo manipulácie môžu predstavovat' nebezpečenstvo pre zdravie človeka a životné prostredie. Tieto prístroje a zariadenia nikdy nedávajte do netriedeného odpadu. Dodržiavajte aktuálne platné predpisy a na odovzdanie a zhodnotenie odpadu z elektrických a elektronických prístrojov a zariadení využívajte zberne odpadu. Ak obalové materiály odovzdajte na likvidáciu v súlade s ochranou životného prostredia.

9 Obsah dodávky

• Skartovačka pripravená na pripojenie, balená v kartóne
  • Siet'ové pripojovacie vedenie
• 1 fl'aša špeciálneho oleja do reznej jednotky (50 ml) pre stroje s časticovým rezom
  • Návod na používanie

Príslušenstvo

- Špeciálny olej do reznej jednotky (250 ml) obj. č. 1.235.997.403

Adresy zákazníckeho servisu pozri na strane 160.

10 Technické údaje

Typ rezu Rez na prúžky Rez na častice
Dĺžka rezu (mm) 5,8 3,9 3,9 x 30
Stupeň utajenia DIN 66399	P-2, O-2, T-2, E-2	P-2, T-2, E-2	P-4, T-4, E-3, F-1
Výkon rezu* (listov) DIN A4 80 g/m ^2 70 ^2	15 - 1716 - 18	12 - 14g/ln - 15	7 - 88 - 9
Emísia hluku (Chod naprázdno / pri zaťažení)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A)57 - 63 dB(A)
Hmotnost' 9,9 kg 11,1 kg
Pracovná šírka	230 mm
Rezacia rýchlost'	50 mm/s
Napájanie	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Výkon max	360 W
Druh prevádzky krátkodobá prevádzka
Prevádzková doba	7 min
Prestoj	16 min
Podmienky prostredia pri prevádzke:teplotarelatívna vlhkost' vzduchunadmorská výška	-10°C až +25°Cmax. 90%, bez kondenzovaniamax. 2.000 m
Rozmery š x v x h (mm)	365 x 255 x 556
Objem odpadovej nádoby	25 l

* Max. počet listov (DIN A4, 70 g/m², príp. 80 g/m²), po dĺžke privádzaných, ktoré sa rozrežú pri jednom prechode. Stanovenie uvedených údajov o výkone sa uskutočnuje s novým, naolejovaným rezacím mechanizmom a studeným motorom. Slabšie sieťové napätie alebo iná sieťová frekvencia ako je uvedená môže viest' k nižšiemu výkonu a zvýše-nej hlučnosti. Podľa štruktúry a vlastností papiera a druhu spôsobu uloženia môže byť výkon odlišný.

Skartovačka spíňa platné harmonizované predpisy Európskej Únie:

- Smernica o nízkom napätí 2006/95/ES

- Smernica o elektromagnetickej kompatibilite 2004/108/ES

• RoHS smernica 2011/65/EÚ

EÚ vyhlásenie o konformite si môžete vyžiadať od výrobcu.
