BRUKSANVISNING Pure 320c HSM

svenska: Dokumentförstörare HSM Pure 320 59

suomi: Paperinsilppuri HSM Pure 320 66

norsk: Makuleringsmaskin HSM Pure 320 73

1 Symbolförklaring och säkerhetsanvisningar

Säkerhets- och varningsanvisningar uppmärksammar dig på situationer där risk för person- och sakskador föreligger och beskriver åtgärder för att förebygga risken.

Farosymbolen med signalordet

WARNING och text mot grå bakgrund uppmärksammar dig på situationer där risk för svåra eller livshotande skador föreligger.

Märk

Uppmärksammar dig på information om hur maskinen kan användas på ett effektivt och säkert sätt.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och

överlämna den till ev. senare användare.

Beakta alla säkerhetsanvisningar på dokumentförstöraren.

Risk för skador - vassa knivar!

Stick aldrig in handen i pappersöppningen.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatnings-öppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska,

sensoriska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten.

Låt inte dokumentförstöraren vara påslagen utan uppsikt.

Fara på grund av elektrisk ström!

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

- Kontrollera apparaten och kabeln regelbundet så att de inte är skadade.

Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och nätkontakten.

- Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten. Ta inte i nätkontakten med våta händer.

- Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.

2 Ändamålsenlig användning, garanti

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm) 5,8 3,9 3,9x30
Kreditkort ● ● ●
CD-skivor ●

Det robusta skärverket skadas inte av häft-klammer eller gem.

Dokumentförstöraren har 2 års garanti. Under dokumentförstörarens hela livslängd lämnar vi garanti för knivaxlarna av härdat stål (HSM Lifetime Warranty). Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

HSM tillhandahåller reservdelar upp till 10 år efter att denna modell har slutat tillverkas.

3 Översikt

1 2 3 4 5 6 7 HSA Atom 204

1 Behållare
2 Säkerhetsanvisningar
3 Fotocell
4 Manöver- och displayenhet
5 Säkerhetsdel
6 Typskylt
7 Nätbrytare

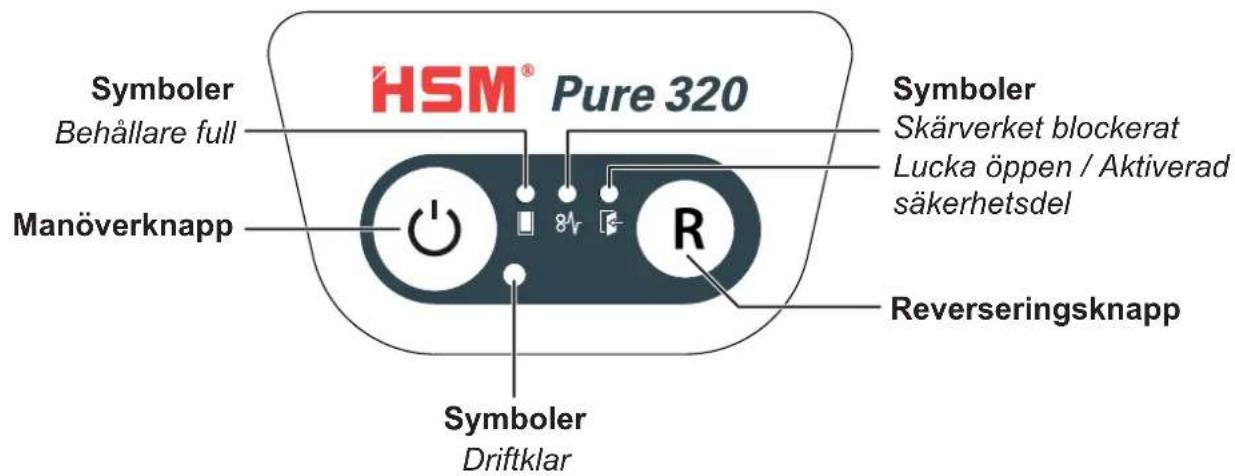

Manöver- och displayelement

Symboler Behållare full HSM® Pure 320 Manöverknapp Symboler Driftklar Symboler Skärverket blockerat Lucka öppen / Aktiverad säkerhetsdel Reverseringsknapp

4 ldrifttagande

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.
• Låt inte apparaten, nätkontakten och nätkabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.
  – Se till att nätkontakten är lätt åtkomlig.
• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.

- Anslut den medföljande nätkabeln på dokumentförstörarens baksida och sätt in nätkontakten i ett korrekt installerat eluttag.

5 Handhavande

Tillslagning av dokumentförstöraren

• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget "l".
• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" lyser.

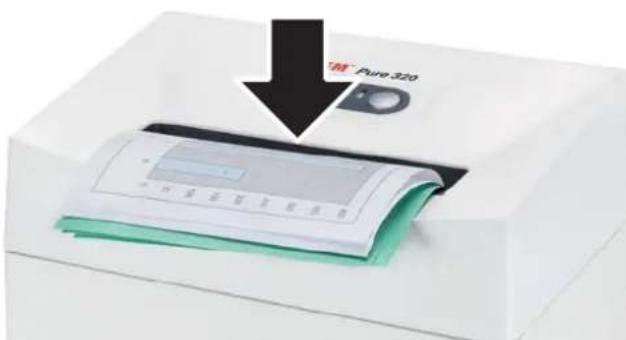

Förstöra papper

• Mata in papper i mitten av pappersöppningen. Söndertuggningen startas via en fotocell i inmatningsöppningen. Det är därför särskilt viktigt att se till att smala pappersremsor registreras av fotocellen.
  3 sekunder efter det att fotocellen i inmatningsöppningen för papper blivit fri igen stängs skärverket av automatiskt och dokumentförstöraren kopplar över till standby.

Förstöra CD-skivor Ytterligare funktionslägen

(endast i skärstorlek 5,8 mm)

WARNING

Risk för skador – splitter!

Beroende på material kan det bildas splitter när CD-skivor förstörs.

- Använd skyddsglasögon.

- Mata in CD-skivan på mitten av inmatningsöppningen. Avfallshantera det strimlade materialet avskilt från annat pappersavfall.

Förstöra kredit- och kundkort

- Mata in kortet i mitten av inmatnings-öppningen. Avfallshantera det strimlade materialet avskilt från annat pappersavfall.

Frånslagning av dokumentförstöraren

• Tryck på manöverknappen.
  ▶ Symbolen "driftklar" slocknar.
• Ställ huvudströmbrytaren på dokumentförstörarens baksida på läget „0“.

- Kontinuerlig körning

Om det går 2 minuter utan att något material matas in stängs skärverket av och dokumentförstöraren kopplar över till standby.

Start: tryck 3 sekunder på manöverknappen.

Avbryta i förtid: tryck på manöverknappen.

- Stand by

Funktion: 2 minuter efter den sista pappersinmatningen stängs alla onödiga förbrukare av automatiskt.

Symbolen "driftklar" blinkar regelbundet.

När papperet matas in startar dokumentförstöraren automatiskt.

6 Störningsåtgärd

Märk:

Säkerhetsdelen är utrustad med beröringsskydd. Dokumentförstöraren stängs av om man trycker på säkerhetsdelen medan den arbetar.

Symbol	Störning Åtgärd
Lyserkonstant	Pappers-stopp	För mycket papper har matas in på en gång.➢ Skärverket går "baklänges" några sekunder och skjuter ut papperet.Tryck vid behov på reverseringsknappen "R" för att ta bort pappersstapeln.Ta bort halva pappersstapeln.Mata in pappersarken efter varandra.
	Överbe-lastning	Motorn är överbelastad. Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.
Blinkandeljus	Allmänt felmedde-lande	Ett fel uppstod när papperet skulle förstöras.Dra ur papperet ur ingångsspåret så att fotocellen är fri.
	Behållaren full	Töm behållaren.Märk:Om reverseringsknappen trycks in innan behållaren tas ut dras en del av materialet in i skärverket igen och ramlar inte ner i dokumentförstöraren.
	Behållare öppen	Sätt in behållaren riktigt i underskåpet.
	Aktiveradsäker-hetsdel	Tryck inte på säkerhetsdelen.

7 Rengöring och underhåll 8

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

Stäng av dokumentförstöraren och dra ut nätkontakten innan du ställer dokumentförstöraren på en ny plats eller rengör den.

Servicearbeten som innefattar att huskåpor avlägsnas får endast utföras av HSM:s kundservice och av servicetekniker från våra partners.

Kundtjänstadresser, se sidan 160.

Rengör dokumentförstöraren endast med en mjuk trasa och milt såpvatten. Det får inte komma in vatten i apparaten.

DON'T FORGET

Endast partiklar:

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behålla-

ren. Använd endast HSM specialolja för knivblock:

• Spruta specialoljan över hela knivaxlarnas bredd; spruta genom pappersöppningen.
• Kör skärverket i cirka 10 s. i kontinuerlig körning.
  ▶ Pappersdamm och partiklar lossnar.

Avfallshantering / återvinning

Uttjänade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skad- liga ämnen som var nödvändiga för apparatens funktion och säker- het. Felaktig hantering och

felaktigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsstäl- lena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

9 Leveransomfång

• Dokumentförstörare förpackad i kartong
- Nätkabel
- En fl aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
- Bruksanvisning

Tillbehör

- Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 160.

10 Tekniska data

Fördelningssätt Strimlor Partiklar
Skärstorlek (mm) 5,8 3,9 3,9 x 30
Säkerhetsnivå DIN 66399	P-2, O-2, T-2, E-2	P-2, T-2, E-2	P-4, T-4, E-3, F-1
Skärkapacitet* (ark), DIN A4 80 g/m ^2 70 ^2	15 - 1716 - 18	12 - 14g/10 - 15	7 - 88 - 9
Ljudnivå (tomgång / last) 55 - 58 dB(A) / 55 - 59 dB(A)			55 - 58 dB(A)57 - 63 dB(A)
Vikt 9,9 kg11,1 kg
Inmatningsbredd	230 mm
Skärhastighet	50 mm/s
Anslutning	230 V, 50 Hz	120 V, 60 Hz	220 V, 60 Hz
Effektbehov vid max. arkantal	360 W
Driftsätt	korttids
Drifttid	7 min
Vilotid	16 min
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10°C till +25°Cmax. 90%, ej kondenserandemax. 2 000 m
Mått B x D x H (mm)	365 x 255 x 556
Behållarens volym	25 l

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätpänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera.

Dokumentförstöraren uppfyller den Europeiska unionens gällande harmoniseringslagstiftning:

• Lågspänningsdirektiv 2006/95/EG
• EMC-direktivet 2004/108/EG
• RoHS-direktiv 2011/65/EU

EU-deklaration om överensstämmelse kan beställas hos tillverkaren.
