HASZNÁLATI ÚTMUTATÓ Pure 320c HSM
magyar: Iratmegsemmisítő HSM Pure 320 122
1 Szimbólumok magyarázata és biztonsági útmutatások
A biztonsági-, és figyelmeztető útmutatások olyan helyzeteket jelölnek, melyekben személyi sérülés és anyagi kár keletkezhet, valamint leírják a veszély elhárításának módjait.
A figyelmeztető háromszög a FIGYELMEZTETÉS jelzőszóval és a szürke hátterű szöveggel súlyos, akár életveszélyes sérüléssel járó veszélyre utal.
Az megjegyzés
a gép hatékony üzemeltetésére vonatkozó információkat jelöli, veszélyre nem utal.
Biztonsági tudnivalók
A gép használatba vétele előtt olvassa el a kezelési útmutatót, őrizze meg későbbi használatra, és adja tovább a későbbi felhasználóknak.
Vegye fi gyelembe az iratmegsemmisítőn található valamennyi biztonsági megjegyzést.
Sérülésveszély az éles kések által!
Tilos belenyúlni a papírbeada- goló nyílásba.
Sérülésveszély behúzódás által!
Ügyeljen arra, hogy hosszú haj, laza öltözék, nyakkendő, sál, nyak- és karlánc stb. ne kerüljön a papíradagoló nyilásának közelébe. Ne semmisítsen meg a készülékben hurkolódásra hajlamos anyagot, pl. szalagot, zsineget, műanyag fóliát stb.
Veszélyek gyermekek és más személyek számára!
A gépet nem használhatják olyan személyek (beleértve a 14 év alatti gyermekeket is), akik korlátozott fi zikai, érzékelési vagy szellemi képességekkel, illetve nem megfelelő tapasztalattal és/vagy tudással rendelkeznek. Ez alól kivétel, ha egy biztonságért felelő személy felügyeli ezeket a személyeket, vagy ha megkapták a készülék használatához szükséges utasításokat. A gyermekekre felügyelni kell, hogy ne játszhassanak a készülékkel.
Ne hagyja az iratmegsemmisítőt felügyelet nélkül bekapcsolva.
Áramütés általi veszélyeztetés!
Veszélyes hálózati feszültség! A készülék helytelen használata áramütéshez vezethet.
- Rendszeresen ellenőrizze a készülék és a kábel sérülésmentességét.
Kapcsolja ki az iratmegsemmisítót károsodás vagy nem üzemsszerű működés, valamint áthelyezés vagy tisztítás esetén, és húzza ki a hálózati csatlakozót.
- Kerülje víz iratmegsemmisítőbe történő bejutását. Ne merítse vízbe se a hálózati kábelt, se a hálózati csatlakozót. Ne érintse meg a hálózati csatlakozót nedves kézzel.
- A hálózati csatlakozót ne a kábelnél fogva húzza ki a csatlakozóaljzatból, mindig a hálózati csatlakozót fogja meg.
2 Rendeltetésszerű használat, garancia
Az iratmegsemmisítő kizárólag papírok megsemmisítésére alkalmas. Ezenkívül vágási módtól függően az alábbi tárgyak csekély mennyiségben megsemmisíthetők:
| Vágási méret (mm) 5,8 3,9 3,9x30 | ||
| Hitelkártyák ● ● | ● | |
| CD-k ● |
A robusztus aprítókészülék tűzőgép- és gémkapcsokra érzéketlen.
Az iratmegsemmisítőre vonatkozó jótállás 2 év. Az edzett acélból készült vágótengelyekre az iratmegsemmisítő élettartamának végéig tartó garanciát vállalunk (HSM Lifetime Warranty). A kopásra ill. a szakszerűtlen kezelésből valamint harmadik személyek általi beavatkozásokból eredő károsodásokra sem a jótállás, sem a garancia nem vonatkozik.
A HSM pótalkatrészek szállítását jelen modell gyártásának megszüntetésétől számított legfeljebb 10 évig biztosítja.

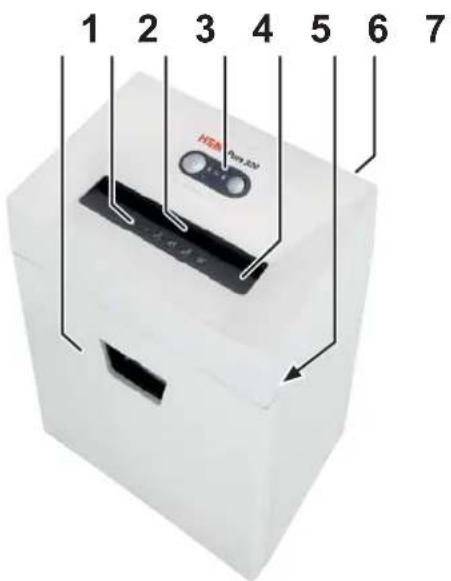

3 Áttekintés
2 Biztonsági tudnivalók
3 Fénysorompó
4 Kezelő- és kijelzőegység
5 Biztonsági elem
6 Adattábla
7 Hálózati kapcsoló

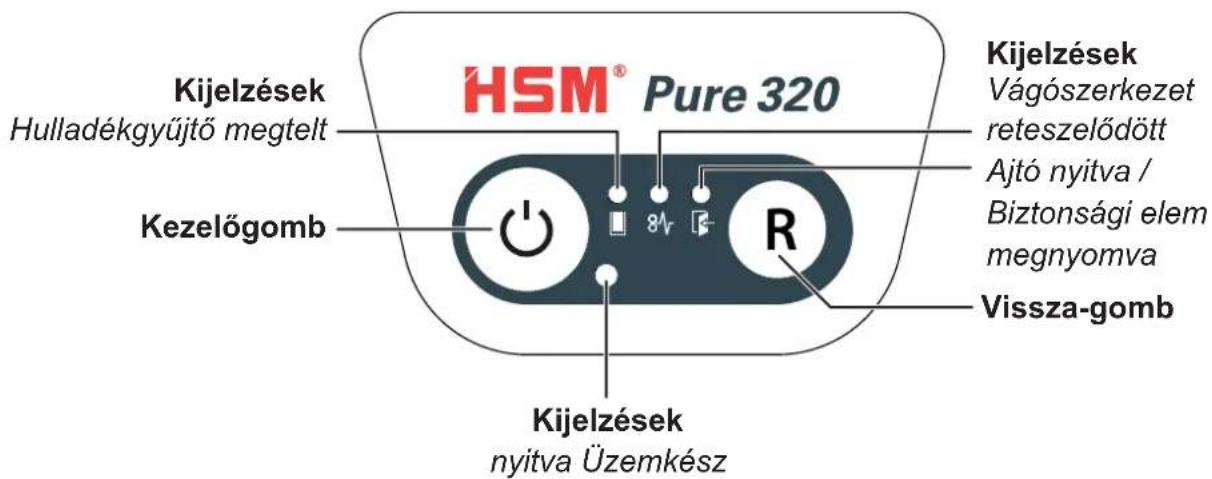

Kezelő- és kijelzőelemek
FIGYELMEZTETÉS
Veszélyes hálózati feszültség!
A készülék helytelen használata áramütéshez vezethet.
- Csak száraz, beltéri helyiségekben használja a készüléket. Soha ne használja nedves helyiségekben vagy esőben.
- Tartsa távol a készüléket, a hálózati csatlakozót és a hálózati kábelt nyílt lángoktól és forró felületektől. A szellő-zönyilásoknak szabadon kell maradniuk, és az iratmegsemmisítőnek legalább 5 cm távolságra kell lennie a faltól vagy a bútoroktól.
- Ügyeljen arra, hogy a hálózati csatlakozó könnyen elérhető legyen.
- A hálózati csatlakozódugó csatlakoztatása előtt ellenőrizze, hogy az elektromos hálózat feszültsége és frekvenciája megegyezik-e az adattábla adataival.
- Csatlakoztassa az iratmegsemmisítő hátoldalához a melléklet hálózati kábelt és a hálózati csatlakozót csatlakoztassa egy szabályszerűen telepített dugaszoló-aljzathoz.
5 Kezelés
Az iratmegsemmisítő bekapcsolása
- Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „I” állásba.
- Nyomja meg a kezelőgombot.
▶ Az „Üzemkész“ kijelző világít.

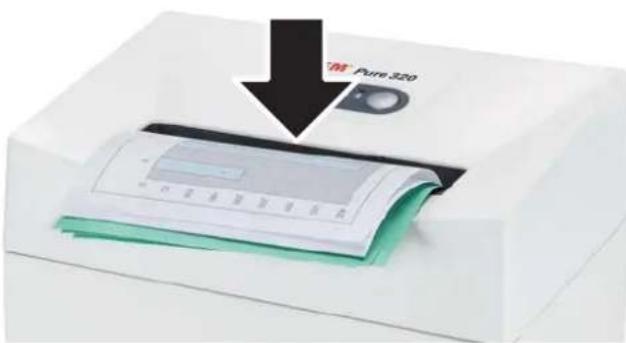

Papír megsemmisítése
- A papírt a papírnyílás közepén adagolja be. Az aprítási folyamatot fotocella indítja el. Emiatt ügyeljen arra vékony papírok esetén, hogy a fénysorompó érzékelje a papírt.
3 másodperccel az után, hogy a papírbevezető nyílásban a fénysorompó újból szabaddá válik, a vágószerkezet automatikusan kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.
CD megsemmisítése További működésmódok
(csak 5,8 mm-es vágási méretnél)
FIGYELMEZTETÉS
Sérülésveszély szilánkok által!
Az anyagfajtától függően a CD-k megsemmisítésekor szilánkok képződhetnek.
- Ezért viseljen védőszemüveget.
- Helyezze a CD-t az adagolónyílás közepébe. A csíkokra vágott anyagot a papírhulladéktól külön ártalmatlanítsa.
Hitel-, és ügyfélkártyák megsemmisítése
- Helyezze a kártyát a beadagolónyílás közepébe. A csíkokra vágott anyagot a papírhulladéktól külön ártalmatlanítsa.
Az iratmegsemmisítő kikapcsolása
- Nyomja meg a kezelőgombot.
▶ Az „Üzemkész“ kijelző kialszik. - Állítsa az iratmegsemmisítő hátoldalán lévő hálózati kapcsolót „0“ állásba.
• Folyamatos üzemmód
Alkalmazás: Nagyobb mennyiségű papír megsemmisítése
Működés: A vágószerkezet megszakítás nélkül működik.
Ha 2 percig nem kerül anyag az iratmegsemmisítőbe, akkor a vágószerkezet kikapcsol és az iratmegsemmisítő üzemkész állapotba áll.
Indítás: Nyomja meg a kezelőgombot 3 másodperc hosszan.
Idő előtti megszakítás: Nyomja meg a kezelögombot.
- Készenléti állapot
Működés: Az utolsó papírbevezetést követő 2 perc múltán automatikusan valamennyi szükségtelen fogyasztó kikapcsol.
Az „Üzemkész“ állapot kijelzője rendszeres időközönként felvillan.
Papír bevezetésénél az iratmegsemmisítő önműködően elindul.
6 Hibaelhárítás
Megjegyzés:
A biztonsági elem érintésvédelemmel van felszerelve. Az iratmegsemmisítő kikapcsol, ha a megsemmisítési művelet során megnyomja a biztonsági elemet.
| Kijelzés | Üzemza-var | Üzemzavar megszüntetése |
 Állandó fény | Papírtor-lódás | Egyszerre túl sok papírt vezetett be az iratmegsemmisítőbe.➢ A vágószerkezet néhány másodpercig visszafelé forog és kitolja a papírt.· Adott esetben nyomja meg az „R“ vissza-gombot a papírköteg kivétele érdekében.· Felezze meg a papírköteget.· Adagolja a papírokat egymás után. |
| Túlterhe-lés | · A motor túl lett terhelve. Az iratmegsemmisítő újbóli használata előtt várjon körülbelül 15-20 percet, hogy a berendezés lehüljön. | |
| Villogó fény | Általános üzemza-varjelző | · A papírmegsemmisítés során hiba történt.Húzza ki a papírt az adagolónyílásból annyira, hogy a fénysorompó szabaddá váljon. |
 | Megtelt a hulladék-gyűjtő | · Ürítse ki a hulladékgyűjtőt.Megjegyzés:Ha a tartály kivétele előtt röviden megnyomja a visszafordító gombot, akkor ezzel visszahúzhatja az apríték egy részét a vágószerkezetbe és az nem esik bele az iratmegsemmisítő belsejébe. |
 | Hulladék-gyűjtő nyitva | · Helyezze be megfelelően a hulladékgyűjtőt az alsó szekrénybe. |
| Bizton-sági elem meg-nyomva | · Ne nyomja meg a biztonsági elemet. |
7 Tisztítás és karbantartás
FIGYELMEZTETÉS
Veszélyes hálózati feszültség!
A készülék helytelen használata áramütéshez vezethet.
Áthelyezés előtt kapcsolja ki az iratmegsemmisítőt és húzza ki a hálózati csatlakozódugót.
A burkolatelemek eltávolításával járó szervizmunkákat csak a HSM-vevőszolgálat, illetve szer-ződéses partnereink szerviztechnikusai végezhetik.
Vevőszolgálat címe; lásd 160. oldal.
Csak puha kendővel és kímélő szappanos vízzel tisztítsa az iratmegsemmisítőt. Eközben nem kerülhet víz a berendezésbe.
tén, illetve az aprítéktartály minden ürítésekor. Ehhez csak speciális HSM aprítóblokk-olajat használjon:
- Fecskendezze a speciális olajat a papíra-dagolón keresztül a vágótengelyre teljes szélességében.
- Folyamatosan járassa a vágóművet papírbevezetés nélkül kb. 10 mp-ig.
A papírpor és az apró szemcsék leoldódnak.
8 Ártalmatlanítás / újrahasznosítás
Az elektromos és elektronikus berendezések hulladékai még gyakran tartalmaznak értékes anyagokat, de részben olyan káros anyagokat is, amelyek a működéshez és a biztonsághoz
voltak szükségesek. Helytelen ártalmatlanítás vagy kezelés esetén ezek az emberi szervezetre és a környezetre veszélyesek lehetnek. A berendezések hulladékait soha ne tegye a tovább már nem hasznosítható hulladékok közé. Vegye fi gyelembe az érvényes előírásokat; az elektromos és elektronikus berendezések hulladékainak visszaadása és hasznosítása céljából vegye igénybe a kijelölt gyűjtőhelyeket. A csoma-golóanyagokat is a környezetet nem károsító módon ártalmatlanítsa.
9 A szállítmány tartalma
- Iratmegsemmisítő, csatlakoztatásra kész állapotban, dobozba csomagolva
• Hálózati csatlakozóvezeték - 1 üveg (50 ml) különleges olaj az aprítóblokkhoz, (csak apró vágás esetén)
- Üzemeltetési útmutató
Tartozékok
- Speciális aprítóblokk-olaj (250 ml) cikkszám: 1.235.997.403
Vevőszolgálat címe; lásd 160. oldal.
10 Müszaki adatok
| Vágási mód Csikra vágás Apróra vágás | |||
| Vágási méret (mm) 5,8 3,9 3,9 x 30 | |||
| Biztonsági fokozat DIN 66399 | P-2, O-2, T-2, E-2 | P-2, T-2, E-2 | P-4, T-4, E-3, F-1 |
| Vágási teljesítmény* (lap) DIN A4 80 g/m ^2 70 ^2 | 15 - 1716 - 18 | 12 - 14g/ðn - 15 | 7 - 88 - 9 |
| Zajszint (üresjárat / teljes terhelés) 55 - 58 dB(A) / 55 - 59 dB(A) | 55 - 58 dB(A)57 - 63 dB(A) | ||
| Súly 9,9 kg 11,1 kg | |||
| Munkaszélesség 230 mm | |||
| Vágási sebesség | 50 mm/s | ||
| Hálózati csatlakozás | 230 V, 50 Hz | 120 V, 60 Hz | 220 V, 60 Hz |
| Teljesítmény max. lapszámnál | 360 W | ||
| Üzemmód | Rövididejű üzemeltetés | ||
| Üzemidő | 7 min | ||
| Állásidő | 16 min | ||
| Üzem közbeni környezeti feltételek:HőmérsékletRelatív páratartalomTenger feletti magasság | -10°C ... +25°Cmax. 90%, nem lecsapódómax. 2.000 m | ||
| Méretek SZ x H x M (mm) | 365 x 255 x 556 | ||
| A gyűjtőtartály úrtartalma | 25 l | ||
* Az egy menetben vágni kívánt, hosszanti irányban bevezetett lapok (DIN A4, 70 g/m², ill. 80 g/m²) maximális száma. A megadott teljesítményadatok meghatározása új, olajozott vágómű és hideg motor mellett történik. A megadottnál alacsonyabb hálózati feszültség vagy eltérő hálózati frekvencia kisebb lapteljesítményt és nagyobb működési zajt okozhat. A papír minőségétől és tulajdonságaitól, valamint a bevezetés jellegétől függően a lapteljesítmény eltérhet.
Az iratmegsemmisítő megfelel az Európai Unió alábbi harmonizált előírásainak:
• A 2006/95/EK kisfeszültségű irányelv
• 2004/108/EK elektromágneses összeférhetőségre vonatkozó irányelv
• 2011/65/EU RoHS irányelv
Az EU-megfelelőségi nyilatkozat a gyártótól igényelhető.
