INSTRUKCJA OBSŁUGI XT460 ZEBRA

Spis tresci 1
Bezpieczestewo. 2
Informacja dotyczze bezpiecznych stawa akumulatorów iadowsarek. 3
Wytyczne dla bezpieczernystwa eksploataci 3
Przegladiotelefonu 4
Czesci radiotelefonu .4
Pokretto Wt./Wyt./regulaci gliosnosci 5
Mikrofon 5
Antena. 5
Dodatkowe zlacze. 5
Etykieta modelu 5
Wskaznik LED. 5
Przyciski przyednie. .5
Przyciski boczone 6

Akumulatory

i tadowarki 7

Instalowanie akumulatora litowo-jonowego (Li-Ion) ..7
Wyjmowanie akumulatora litowo-jonowego (Li-Ion) ..7
Pokrowiec 7
Zasilacz, adaptery iadowsarka z taca do wsuwania..8
Ladowanie za pomocaj jederj ladowarki
z taca do wsuwania. 9
Ladowanie standardowego akumulatora 9
Wskazania LED Iadowarki Jednostanowiskowej 10

Wprowadzenie 11
Włuczanie/wyłuczanie radiotelefonu 11
Regulacja glósnosci 11
Odczytywanie wyświetlacza 11

Wybor kanalu 11
Rozmawianie i monitorowanie 11
Odbieranie polaczenia 12
Zasieg rozmow. 12
Wskazniki LED radiotelefonu 13
Przywracanie ustawien fabrycznych 14

Programowanie fungcji 15
Przechodzenie do trybu programowania 15
Aplikacja do samodzielné programgowania radiotelefonu (Computer Programming Software, CPS) 15
Uzytkowanie i konserwacja. 17

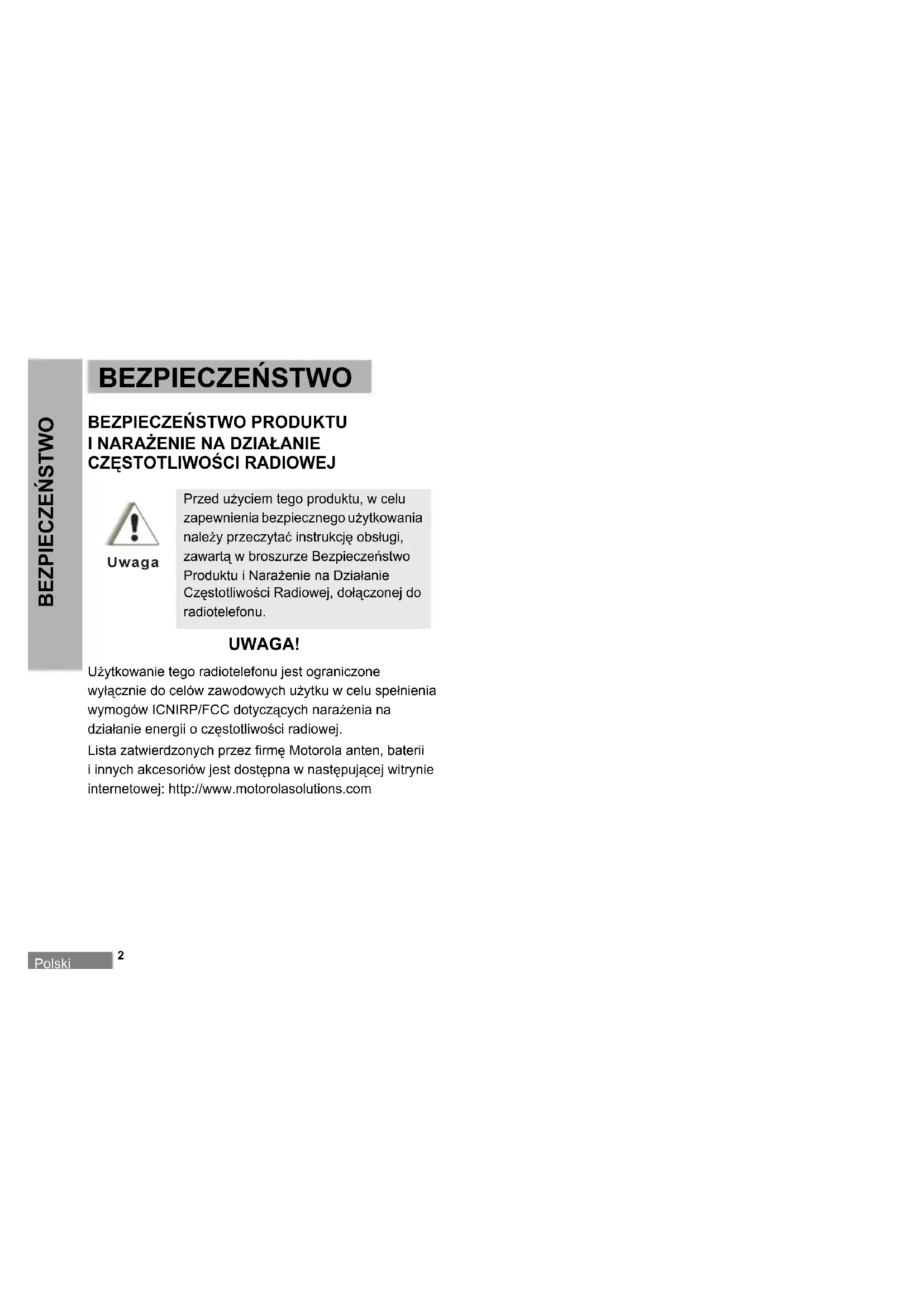

BEZPIECZENSTWO

BEZPIECZENSTWO PRODUKTU I NARAZENIE NA DZIAŁANIE CZESTOTLIWOŚCI RADIOWEJ

Uwaga

Przed uzyciem unto produktu, w celu zapewnienia bezpiecznego uzytkowania nalezy przyczytać instrukcje obstugi, zawartw broszurze Bezpieczenstwo Produktu i Narażenie na Dziañanie Czestotliwość Radiowej, dołączonej do radiotelefonu.

UWAGA!

Uzytkowanie unto radiotelefonu jest ograniczone wyłacznie do celów zawodowych uzytku w celu spelnienia wymogów ICNIRP/FCC dotycznych narażenia na dzialanie energia o czestotliwość radiowej.

Lisa zatwierdzonych przyez firme Motorola anten, baterii i innych akcesoriów jest dostepna w nastepujuść witrynie internetowej: http://www.motorolasolutions.com

INFORMACJE DOTYCZACE BEZPIECZENSTWA AKUMULATOROW I LADOWAREK

Niniejszy dokument zawiera wazne instrukcje dotyczé bezpieczestewa i eksploataggi. Naleź sie z nimi dokladnia zapoznać i zachować na przyszłówn.

Przed Rozpoczeciem korzystania z ladowarki nalezy przyczytac wsystkie instrukcje i symbole ostrzejawcze na

• ladowarce
• akumulatorze oraz

• radiotelefonie z podłaczonym akumulatorem

• W celu zredekowania rzyka obrażćciała naleź ladować wymiącznie akumulatory autoryzowane przyez Motorola. Inne baterie mogę eksplodowej, powodujć obrażenia ciała i innie uszkodzenia.

• Korzystanie z akcesiorów niedzalecanych przyez Motorola要去 grozić poźarem, parażeniem pradem lub obrażeniami ciala.
• W celu zredukowania ryzyka uszkodzenia wtyczki elektrycznej i przyzewodu podczas odłowarcianie ladowarki naleź yociąga za wtyczkę, aNie za przyzewód.

• Nie nalezy korzystać z przydłuźacza, o ileNie jest to absolutnie konieczne. Uźycie niewlasciwo go prydłuźacza要去 doprowadzić do pozaru i porazenia przem. Ješlikonieczne jest uźycie przydłuźacza, nalezy są upewnić, ze rozmiar przyzewodu to 18 AWG dla dlugosci do 2,0 m i 16 AWG dla dlugosci do 3,0 m.

• Abyzmniejszyc rzyko pozaru,porazenia pradem lub obrazen ciala,nie wolno uzywac uszkodzonej w jakikolwiek sposob ladowarki.Nalezy takladowarke zabrać do autoryzowanego serwisu Motorola.

• Nie wolno demontowac ladowarki — nie jest ona przyeznaczona do naprawy i nie są dostepne dlanej czeci zamienne. Demontaz ladowarki besoin prowadzić do porazenia przem lub pozaru.
• Aby ograniczyc ryzyko porazenia przem, przyroz sądkolwiek konserwaczicy czyszczenia nalezy odłaczycadowskarę od gniażda siediociego.

WYTYCZNE DLA BEZPIECZENSTWA EKSPLOATACJI

Podczas ladowania akumulatora nalezy wymięc zyc radiotelefon.
- Ladowarka nie nadaje są do uzytku na zewnatrz. Naleź go uzywacz wylącznie w suchych!");
- Ladowarke nalezy podłaczać tylko do odpwiedniego przywodu z wąsciwym napieciem (okreslonym na produktivny).
- Ladowarke nalezy odłaczyc od zasilania za pomocag glównej wtyczki.
Gniazkdo, do ktorego jest podlaczany ten sprzet, powinno byc po lozone blisko i latwo dostepne.
- Maksymalna temperatura otoczenia wokól zasilacza nie sąze przyekraczą 40^ .
- Nalezy sie upewnic, ze przywod znajduje sie w比我jscu, w ktorym nie zostanie nadepniety, gdzie Nie spowoduje potknięcia, nie bedzie miał kontaktu z woda iNie zostanie uszkodzony.

Stuzy do włacznia/wyłacznia radiotelefonu i regulacja jejego glosnosci.

Mikrofon

Podczas wysyliania komunikatu nalezy mowic wyraźnie do mikrofonu.

Antena

Anteny radiotelefonu nie:noza odlaczyc.

Dodatkowe zlokce

Stuzy do podłuczania zgodnych akcesoriów audio.

Etykietamodelu

Wskazuje model radiotelefonu.

Wskaznik LED

Sfuzy do przykazywania informaci o stanie akumulatora, uruchomienia, połaczenia radiowej i skanowania.

Przyciski przyednie

Umozliwa dostep do funkcj takich jak poziomy VOX/VOX itd. Umozliwa rownie przechodzenie przy wzystkie funkcjew trybie programowania. Domyslne ustawienie to Kanl 1.

Umozliwia wybranie poziomu lub przyȩczanie opcji funkcji Menu.
Domyślne ustawienie to generowanie bierzacego
zaprogramowanego sygnalu połącenia.

B

• Przycisk programowy

Umozliwia wybranie poziomu lub przyȩczanie opcji funkcji Menu.

Domyslne ustawieuie to tryb podswietenia.

Uwaga: Krótkie naciść jejego z przycisków programowania (A lub B) sprawia, ze radiotelefon jest dostrajny do ustawionego kanalu i radio wydaje dzwiekgow pododzenia. Za pomocą CPS do tych przycisków przypisać roźne funkcie. Na przykład: limit czasu podswietlenia, Reverse Burst, skanowanie/eliminacja kanalu uciȩliwogo, monitorowania i sygnaly polaczenia. Aby dowiedzieć sie sącej na temat programowania tych przycisków, patrz „Przechodzenia do trybu programowania" na str. 15 i „Aplikacja do samodzielnégo programowania radiotelefonu (Computer Programming Software, CPS)" na str. 15.

Przyciski bocze

Nacijsnj i przytrzymaj ten przycisk, aby mowic, albo zwolnij go, aby sluahc.

- Przycisk boczny 1 (SB1)

Przycisk boczny The 1 jest przyciskiem ogólnym, któ rnoza skonfigurowac za pomocą CPS. Domyslnustawienie to tryb monitoromania.

- Przycisk boczny 2 (SB2)

Przycisk boczny The 2 jest przyciskiem ogólnym, który można skonfigurowac za pomocą CPS. Domyslne ustawuminium to tryb skanowania/eliminacje kanalu uciȩzliwogo.

AKUMULATORY I LADOWARKI

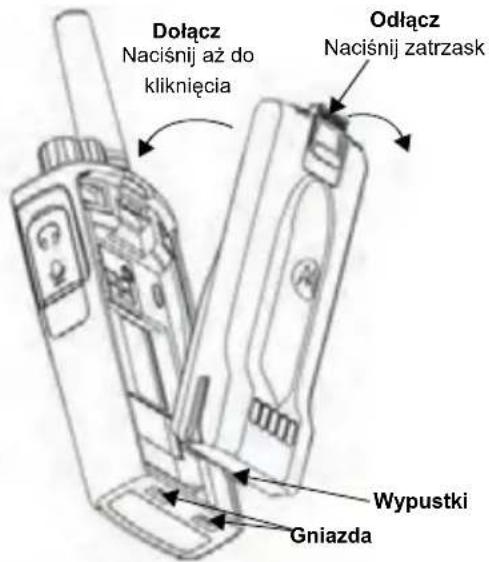

Instalowanie akumuladora litowo-jonowego (Li-Ion)

1. Wylacz radiotelefon.
2. Kiedy na akumulatorze logo Motorola skierowane jest w gore, wsun wypustki w dolnej czeci akumulatora do otworow w dolnej czeci odudowy radiotelefonu.
3. Nacisnj akumulator od gory w strone radiotelefonu, az Rozlegnie sie klikniecie.

Wyjmowanie akumulatora litowo-jonowego (Li-lon)

1. Wylacz radiotelefon.
2. Nacisnj zatrzask akumulatora i przytrzymaj go, wyjmujac akumulator.
3. Wysun akumulator z radiotelefonu.

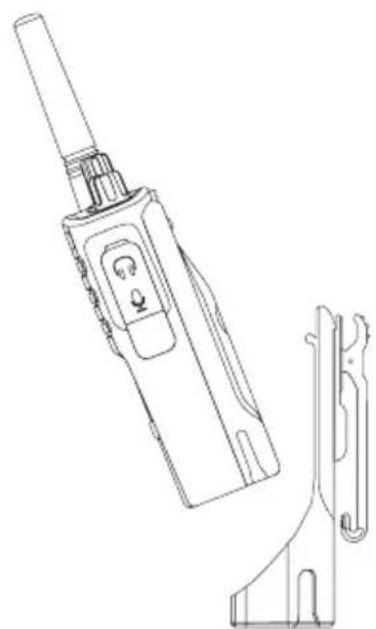

Pokrowiec

Modele XT420 i XT460 sq wyposañone wPokrowiec zamiast klipsa na pasek w celu zwiekszenia wygody noszenia.

Zasilacz,adaptery i ladowarka z taca do wsuwania

Ladowarka z tacq do wsuwania

Zasilacz

Radiotelefon jest wyposzaźny w ladowarę z taca do wsuwania, jeder zasilacz (transformator) i zestaw adapterów.

Zasilacz jest wyposzaźny w fungcję przyȩczania, któ umozliwa dopasowanie do dowolné adapters dołączonego do zestawu radia.

Adapter nalezy wybrać zgodnie z regionem.

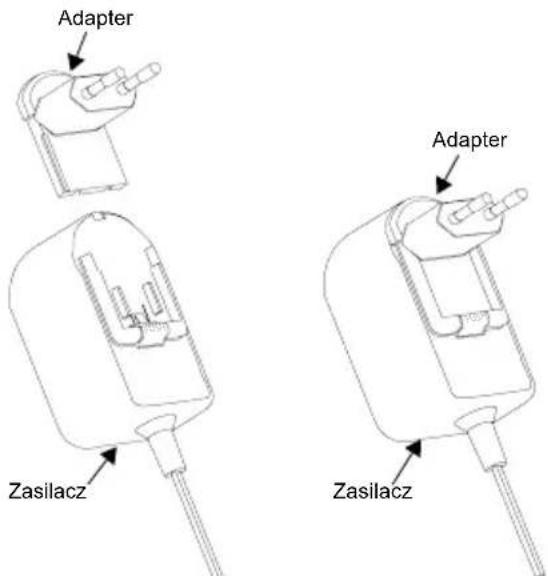

Po zidentifikowaniu adaptera pasujacego do gniazdka elektrycznego przypoproduz好不容易 nastepujaść procedurystalacji:

• Wsuń rowki adaptera do zasilacza,ź zatrzasnie są swoim!");
• Przesun adapter w góre, aby wyjac.

Uwaga: Adapter przystawiony na ilustracjach sluzy tylko do celów pogladowych. Instalowany adapter powinien byc inny.

Podczas wybierania dodatkowej ladowarki lub zasilacza naleź sie upewnić, ze jest to podobna ladowarka lub zasilacz.

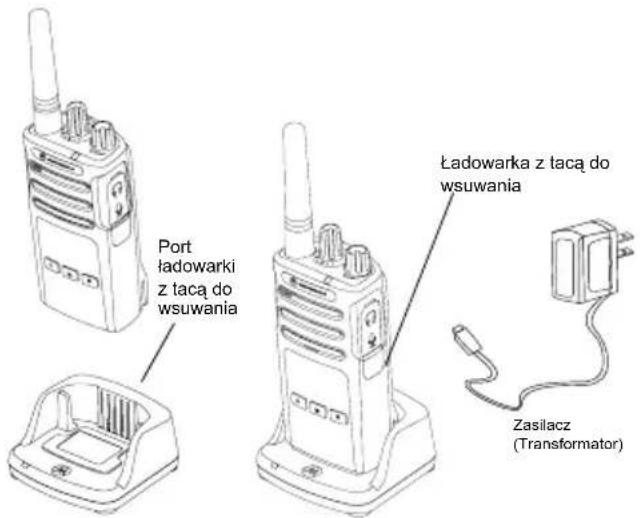

Ladowanie za pomocaj jederj ladowarki z taca do wsuwania

1. Umieszć ladowarke jegnostanowiskowa z taca do wsuwania na plaskiej powierzchni.
2. Wsuñ zláçce zasilacza do gniażda w bocznej częci tadowarki z taca do wsuwania.
3. Podlacz adapter AC do gniażdka elektrycznégo.
4. Wsuñ radiotelefon do ladowarki z taca do wsuwania tak, aby by skierowany frontem, jakPokazano na ilustraci.

Uwaga: Podczas ladowania akumulatora podlaczonego do radiotelefonu wylacz radio, aby zapewnic peigne naładowanie. Informacja dodatkowe: patrz „Wytyczne dla bezpiecznejstwa eksploatacji" na str. 3.

Ladowanie standardowego akumulatora

Ladowarka Jednostanowiskowa z tac do wsuwania zosta zaprojektowana z mysl o ladowaniu akumulatora (z radiem lub radiem iPokrowcem) lub samego akumulatora.

Tabela 1: Autoryzowane akumulatory Motorola

Numer katalogowy Opis
PMNN4434_R	Standardowa bateria litowo-jonowa
PMNN4453_R	Bateria litowo-jonowa wysokiej pojemność

Wskazania LED Ładowarki Jednostanowiskowej

Tabela 2: Wskaznik LED ladowarki

Stan Stan dlod LED Uwagi
Włuczanie Zielony przyez ok. 1 s
Ładowanie	Świeci są na czerwono
Ładowanie zakończone	Świeci są na Zielono
Awaria akumulatora (*)	Szybkie miganie na czerwono
Oczekiwanie na Ładowanie (**)	Wolne miganie na pomarćncywo
Stan akumulatora	1 migniecie na czerwono	Niski poziom baterii
	2 migniecia na pomarćncywo	Średni stan akumulatora
	3 migniecia na Zielono	Wysoki stan akumulatora

() Zwykle ponowne ulozenia akumuladora pozwala naprawic ten problem.
() Temperatura akumulatora jest za wysoka lub za niska lub uzywane jest nieprawidowej napiecie.

Jesli nie ma wskazania za pomocag diody LED:

1. Sprawdź,czy radiotelefon z akumulatorem lub sam akumulator jest poprawnie ustawiony.
2. Upewnij sie, ze kabelzasilajcy jest prawidlowo podlaczony do gniazda ladowarki.
3. Potwierd, ze akumulator uzywany z radiem jest wymieniony w Tabela 1.

WPROWADZENIE

W przypadku ponieszych wyjasniem patrz czesc „Czesci radiotelefonu" na str. 4 instrukcji obshlugi.

WŁACZANIE/WYLACZANIE RADIOTELEFONU

Aby wączyc radiotelefon, przykreć Pokretto Wl./Wyl./ regulacji gośnosci w prawo. Radiotelefon odtwarza:

• Sygnal dzwiekowy przy uruchomieniu i powiadomienie o oraz ilosci kanawl lub
• Powiadomienia o poziomie naładowania baterii oraz iloscikanów lub
  Tryb cichy (sygnaly dzwiekowe wylaczone)

Czerwona dioda LED pulsuje krtok.

Aby wyłaczy radiotelefon, przyzekrec pokretlo Wl./Wyl./ regulaci glosnosci w lewo, a wskażnik LED zgaść.

REGULACJA GLOSNOSCI

ObrćPokretto Wl./Wyl./regulaci glosnosci w prawo,aby zwiekszyc glosnosc lub w lewo,abyzmiejszyc glosnosc.

Uwaga: Nie trzymaj radiotelefonu zbyt blisko ucha, kiedy ustawiona jest duza glosnosc lub podczas ustawiania glosnosci.

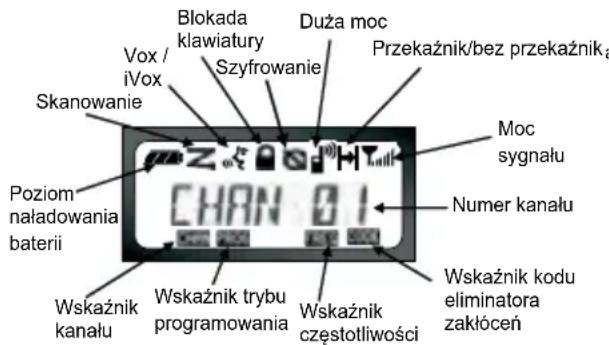

ODCZYTYWANIE WYSIWIELACZA

Uwaga: Przedstawiony tutaj radiotelefon sluzy tylko do celow poglądowych. Wyswieltacz kaźdego radiotelefonu moze sie rożnic (kanai kod) w oparciu o wstepnie zaprogramowane wartosci domyslnie i funkcie dostepne w modelu lub regionie. Nacisniȩcie dowolné przycisku z wyjalkiem PTT spowoduwe walczenie podswietenia.

WYBóR KANAŁU

UzyjPokretla wyboru kanalow do wybrania zaadanego kanalu.

Podczas uruchamiania lub przyęczania kanalów system glossowy potwierdzi numer kanalu.

Kazdy kanat nalezy programowac oddzielnie. Kazdy kanat ma swoja wlasna czestotliwość, kod eliminatora zaktócen i ustawienia skanOWANIA.

ROZMAWIANIE I MONITOROWANIE

Wañne jest monitorowanie ruchu w eterze przyrozpoczeciem transmisji, aby nie nałoźyc glosu na kogoś, kto juź nadaje.

Aby monitorowyac, nacijsnij i przytrzymaj przycisk SB1(*) w celu uzyskania dostepu do ruchw weterze na danym kanale. Jesli nie ma zadnej aktywnosci, slychać bedzie szum. Aby zwolnic, nacijsnij ponownie przycisk SB1. Po zwolnienu kanalu Rozpocznych Rozmowe, naskajac przycisk PTT. Podczas nadawania dioda LED zastawicyi sie na czerwono.

Uwaga: Aby sluchac aktywnosci na biezacym kanale, przycisznej krótko przycisk SB1, aby ustawic kod CTCSS/DPL na 0. Ta funkcjna nosi nazwe "CTCSS/DPL Defeat (Squelch ustawione na CISZA)".

(*) Przy zalożeni,ź przyczisk SB1 nie zostal zaprogramowy na inny tryb.

ODBIERANIE POŁACZENIA

1. Wybierz kanai, obracajcPokretto wyboru kanalow az do uzyskania zadanego kanatu.
2. Upewnij sie, ze przycisk PTT nie jest naciński i sluchaj aktywnosci glosowej.
3. Wskażnik LED blysie na czerwono, kiedy radio odbiera połaczenia.
4. Aby odebrać, ustaw radiotelefon pionowo w odlegósci od 2,5 do 5,0 cm od ust. Nacijsnij przyczisk PTT, aby mowic, albo zwolnij go, aby sluchać.

Uwaga: Nalezy pamietac, ze kiedy radio nadaje lub odbiera, dioda LED zawsze swieci sie na czerwono.

ZASIEG ROZMOW

Radiotelefony z seri i XT zaprojektowano z mysla o maksymalizacji wydajnosci i zwiekszeniu zasięgu transmisji w terenie. Zaleca sie, by nie uzywać radiotelefonów w odlegósci mniejszej niz 1,5 m, abyunikné zaktocen. Zasięg XT460wynosi 16 250 metrow kwadratowych, 13 pieter oraz 9 km na powierzchni plaskiej.

Zasieg rozmowy zalezy od terenu. Wptywaja nakiego betonowe konstrukcje, gesta roslinność i uzywanie radiotelefonów wewnatrix budynkow lub pojazdow. Optymalny zasięg na otwartej, plaskiej przyestrzeniDynosi 9 km. Sredni zasięg jest dostepny, kiedy po drodze znajduja sie budynki i drzewa. Minimalny zasięg jest dostepny, kiedy po drodze znajduje sie gesta roslinność i góry. Aby nawiazać poprawne polączenie dwukierunkowe, kanai, czestotliwość oraz kody eliminacje zaklocen musza być takie same w obu radiotelefonach. jest to zialeźne od zapisanego profilu, króty zostawystepnie zaprogramowy w radiu:

1. Kanal: bieçace kanal uzywany przyez radio z zaleznosci od modelu radiotelefonu.
2. Czestotliwośc: czestotliwość uzywana przyez radi od nadawania/odbierania.
3. Kod eliminatora zaktócen: kody te pomagaj minimalizowac zaktócenia przyez zapewnianie wyboru kombinajni kodów.

4. Kod szyfrowania: kody uniemożliwiajće podśluchanie transmisji przyez osoby, króreNie korzystaja z odpowiedniego kodu.

5. Szerokosc pasma: niedtre czestotliwosci major zmienna odlegosc kanalu, ktora musi odpowiada odlegosci w innych radiotelefonach, aby uzyskać optymalna jakosc dzwieku.

Szczególy dotyczé ustawiania czestotliwość i kodów CTCSS/DPL w kanalach zawiera „Przechodzenia do trybu programowania" na str. 15

Uwaga: Kody eliminatora zaklocen nosza rowniez nazwe kodow CTCSS/DPL lub kodow PL/DPL

WSKAZNIKI LED RADIOTELEFONU

STAN RADIA WSKAZANIE DIODY LED
Edycja aliasu kanalu	Pulsowanie na czerwono
Kanal zajety	Świecenie na pomarańczowo
Tryb klonowania	Podwoje napi pulsawanie na pomarańczowo
Trwa klonowanie	Świecenie na pomarańczowo
Bład krytyczny podczas uruchamiania	Jedno migniecie na zielono, jakno na pomarańczowo i powtórzenie przyez 4 sekundy
Niski poziom nałowadomania akumulatora	Pulsowanie na pomarańczowo
Niski poziom nałowadomania, wylączanie	Szybkie miganie na pomarańczowo
Monitor Dioda LED zgaszona
Uruchamianie Świecenie na czerwono	no przyez 2 sekundy
Tryb programowania 'beczynność' / tryb kanalu	Pulsowanie na zielono
Tryb skanowania Szybkie miganie na czerwono
Nadawanie (Tx)/ odbieranie (RX) Świecenie na czerwono
Przesyjanie w trybie niskiego zasilania	Świecenie na pomarańczowo
Tryb VOX/iVOX Podwoje nizkiego miganie na czerwono

Uwaga: Edycja aliasu kanalu dotczy tylko modeli z wyswietlaczem

Przywracanie ustawien fabrycznych

Przywrocenie ustawien fabrycznych powoduje ustawienie wartosci domyslnych dla wsztkich ustawien radiotelefonu. Aby to zrobić,NSEZY JDBCZIE nacisnac przyciski PTT, SB1 i SB2 podczas wączania radiotelefonu, aż Rozlegnie sie sygnat dzwiekowy.

PROGRAMOWANIE FUNKCJI

Przechodzenie do trybu programowania

Tryb programowania to specialny tryb radiotelefonu, ktory umoziwia programowanie podstawych fungcji radiotelefonu przyez uzycle programowania panelu radiotelefonu.

Aby przyść do trybu programowania, naciśnij i przytrzymaj przyze 3 sekundy przyciski PTT i SB1,ość sączajć[Jednoczesnie radiotelefon. Rozlegmie są dzwiek wskazujucy, ze radiotelefon przyszed't w tryb programowania. Dioda LED radiotelefonu zacznie pulsownik na zielono.

Uwaga: Domyślny tryb programOWANIA jest ustawIONy na tryb programOWANIA "beczynnosci".

Po przystawieniu radiotelefonu w tryb programomania
zostanie wyświetlona ikona PROG, a bieśća nazwa aliasu
kanalu mignie, wskazujac, ze myna obrócićPokretto
wyboru kanalow do wybrania kanalu do zaprogramomania.
Wtrybie programomania radiotelefon(CC) moze ustawic
wartosci dla kazdego kanalu, przyȩczajac między rożnych
dostepnymi trybami programomania:

CzestotliwoSci,
Kody CTCSS/DPL (kod eliminatoria zaklocen),
Szyfrowanie,
Szerokosc pasma,
Maksymalna liczba kanalow,
Dzwiek wezwania,
Wzmocnienie mikrofonu i
- Skanowanie.

• Aby zmieniac tryby wyboru programomania bez zapisywaniazmian, przycijsnij krótko przycisk PTT lub
• Aby zapisać zmiany, przycijsnij dluplej przycisk PTT. Radiotelefon powraca do trybu programwomania "beczynnosci".
• W trybie programowania "beczynnosci" przycisznej dluzej przycisk PTT, aby wyjsć z trybu programowania.
• Po kaźdorazowym przyȩsciu dośćtku opczytrybu programwomania radiotelefon automatycznie zapisuje wzystkie dokonane zmień, nawet po.gojo wyłączeniaiu.

W y j d z trybu programomania bez zapisywnia zm (o ile nie nastapi powrot do poczatku opcji trybu programomania), wyłaczajac radio.

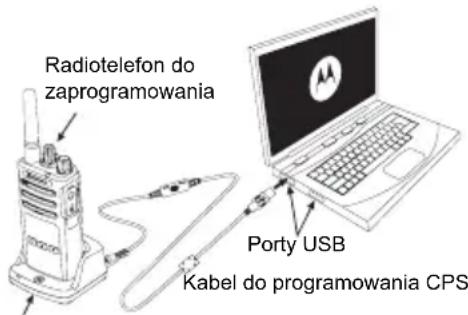

APLIKACJA DO SAMODZIELNEGOPROGRAMOWANIA RADIOTELEFONU(COMPUTER PROGRAMMING SOFTWARE, CPS)

Ladowarka z tacá do wsuwania

Radiotelefony z seriii XTUNCTa programowac za pomocaj CPS.CPS nozna pobra cbeplatnie pod adresem www.motorolasolutions.com.

CPS umozliwa uzytkownik programowanie czestotliwocki, kodow PL/DPL i innych funkcji, takich jak bezposrednia wpwadzanie czestotliwocki, przykaznik/ bez przykaznika, wybor, licznik limitu czasu, wybor zasilania, wybor typu akumulatora, lista skanowania, sygnaly połaczenia, szyfrowanie, Reverse Burst itd.

CPS jest bardzo przydatnym naręźiem, poniewaN są blokować programowanie radia z przydniego panelu lub ograniczać zmiany okreslonych funkci (w celuunikcie przymadkowych skasowania ustawionych funkci radia).

Aplikacja zapewnia równieź zabezmieczenia, uzmȩwiajać ustawuminium hasla dla zaradzania profilem radia. Więcej szczegróź wąwera sekca Wykres podsumowania fungcjna konću instrukcjki obstrugi.

Uwaga: (*) Kabel do programowania CPS jest akcesorium sprezedawanym oddzielnie. Aby uzyskać informacja dotyczność numerów katalogowych, patrz sekca Akcesoria.

Szczególowe informacja na temat CPS zawiera dysk CD CPS.

UZYTKOWANIE I KONSERWACJA

Do czyszczenia odudowy nalezy zwać miękkiej, wilgotnej sciereczki

Nie zanurzać w wodzie

Nie nalezy uzywac alkoholu ani detergentów

W przypadku zanurzenia radiotelefonu w wodzie...

Wylaczyc radio i wyjac akumulatory

Osuszyc miękka szmatka

Nie korzystac z radia aż do calkowitego wysuszenia

Uwaga

MOTOROLA, MOTOROLA SOLUTIONS oraz stylizowane logo M są znakami towardwymi lub zastrzejonymi znakami towardwymi firmy Motorola Trademark Holdings, LLC i są uzywane na licenci. Wszystkie inne znaki towardowe są wlasnoscią ich wlauscieli. © 2013 Motorola Solutions, Inc. Wszelkie prawa zastrzejone.

3MICT

3mict. 1
