MANUALE UTENTE XT460 ZEBRA

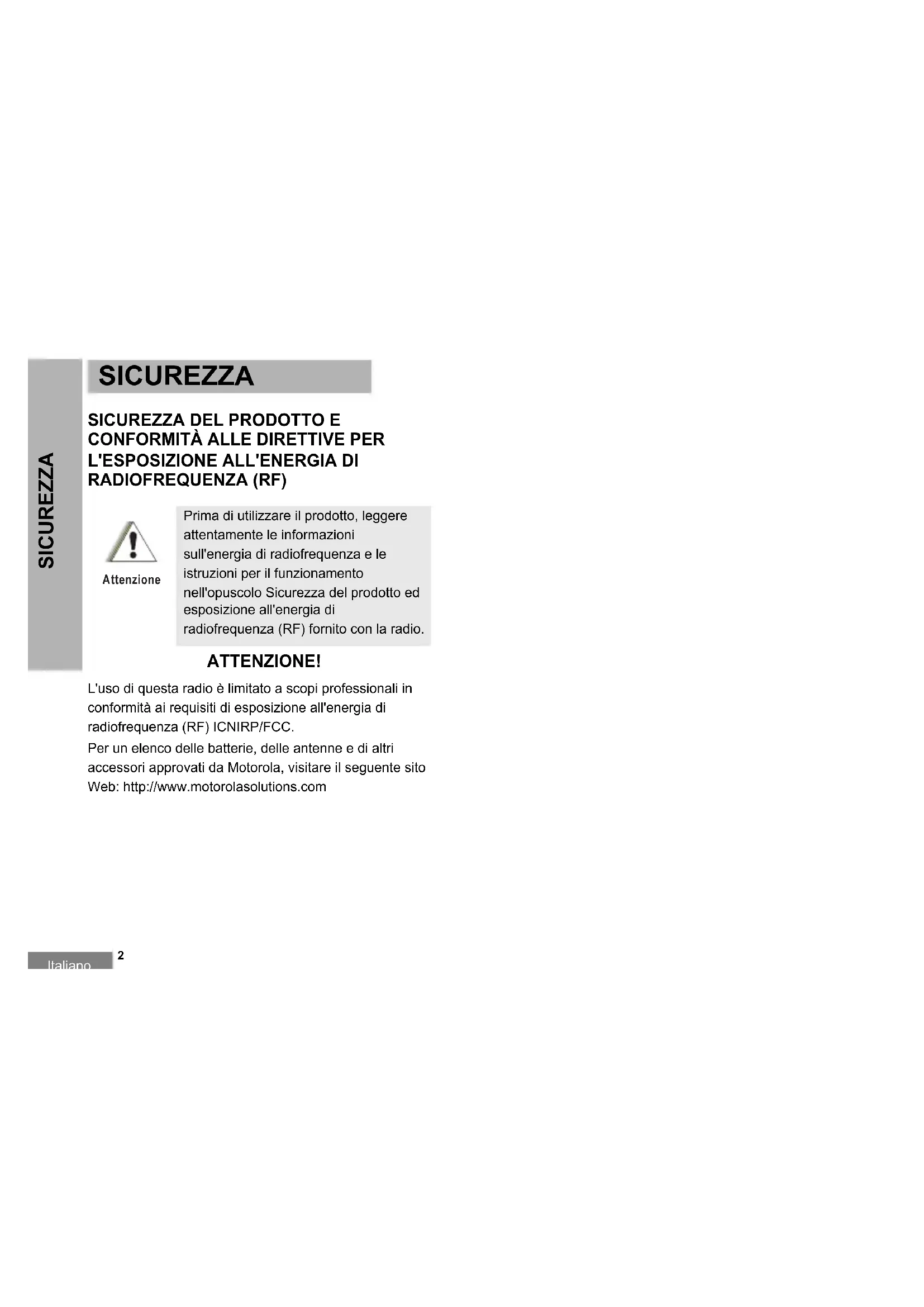

L'ESPOSIZIONE ALL'ENERGIA DI

RADIOFREQUENZA (RF) ATTENZIONE! L'uso di questa radio è limitato a scopi professionali in conformità ai requisiti di esposizione all'energia di radiofrequenza (RF) ICNIRP/FCC. Per un elenco delle batterie, delle antenne e di altri accessori approvati da Motorola, visitare il seguente sito Web: http://www.motorolasolutions.com Prima di utilizzare il prodotto, leggere attentamente le informazioni sull'energia di radiofrequenza e le istruzioni per il funzionamento nell'opuscolo Sicurezza del prodotto ed esposizione all'energia di radiofrequenza (RF) fornito con la radio.

INFORMAZIONI SULLA SICUREZZA

BATTERIE E CARICABATTERIA: INFORMAZIONI SULLA SICUREZZA Questo documento contiene importanti istruzioni sulla sicurezza e il funzionamento. Leggere attentamente queste istruzioni e conservarle per esigenze future. Prima di utilizzare il caricabatteria, leggere tutte le istruzioni e gli avvisi riportati

• sulla radio in cui è installata la batteria

1. Per ridurre il rischio di lesioni personali, ricaricare

esclusivamente batterie ricaricabili autorizzate da Motorola. Altre batterie potrebbero esplodere causando danni a persone o cose.

2. Se si utilizzano accessori non consigliati da Motorola,

potrebbero verificarsi incendi, scosse elettriche o danni personali.

3. Per ridurre il rischio di danni alla spina elettrica e al cavo,

evitare di tirare il cavo per scollegare il caricabatteria.

4. Non utilizzare prolunghe a meno che non sia strettamente

necessario. L'utilizzo di una prolunga inadeguata può causare incendi e scosse elettriche. Se è necessario utilizzare una prolunga, assicurarsi che le dimensioni del cavo siano di 18 AWG per lunghezze fino a 2 metri e di 16 AWG per lunghezze fino a 3 metri.

5. Per ridurre il rischio di incendi, scosse elettriche o danni

personali, non utilizzare il caricabatteria se risulta rotto o danneggiato in qualsiasi modo. In tal caso recarsi presso un rappresentante dell'assistenza tecnica di Motorola.

6. Non disassemblare il caricabatteria, in quanto non può

essere riparato e i pezzi di ricambio non sono disponibili. Il disassemblaggio del caricabatteria può causare scosse elettriche o incendi.

7. Per ridurre il rischio di scosse elettriche, scollegare il

caricabatteria dalla presa CA prima di eseguire qualsiasi operazione di manutenzione o pulizia

LINEE GUIDA PER UN UTILIZZO SICURO

• Spegnere la radio durante la ricarica della batteria.

• Il caricabatteria non è adatto per l'uso in ambienti outdoor. Utilizzarlo esclusivamente in luoghi asciutti.

• Collegare il caricabatteria solo a un alimentatore dotato di fusibili e cavi di voltaggio corretto (vedere le informazioni riportate sul prodotto).

• Per scollegare il caricabatteria dalla tensione di linea rimuovere la spina di alimentazione.

• La presa a cui è collegato l'apparecchio deve trovarsi nelle vicinanze ed essere facilmente accessibile.

• La temperatura ambientale intorno all'apparecchiatura di alimentazione non deve superare i 40 °C (104 °F).

• Verificare che il cavo sia collegato in un posto dove non c'è rischio che possa essere calpestato, danneggiato, esposto all'acqua o ad altre fonti di danno.Italiano

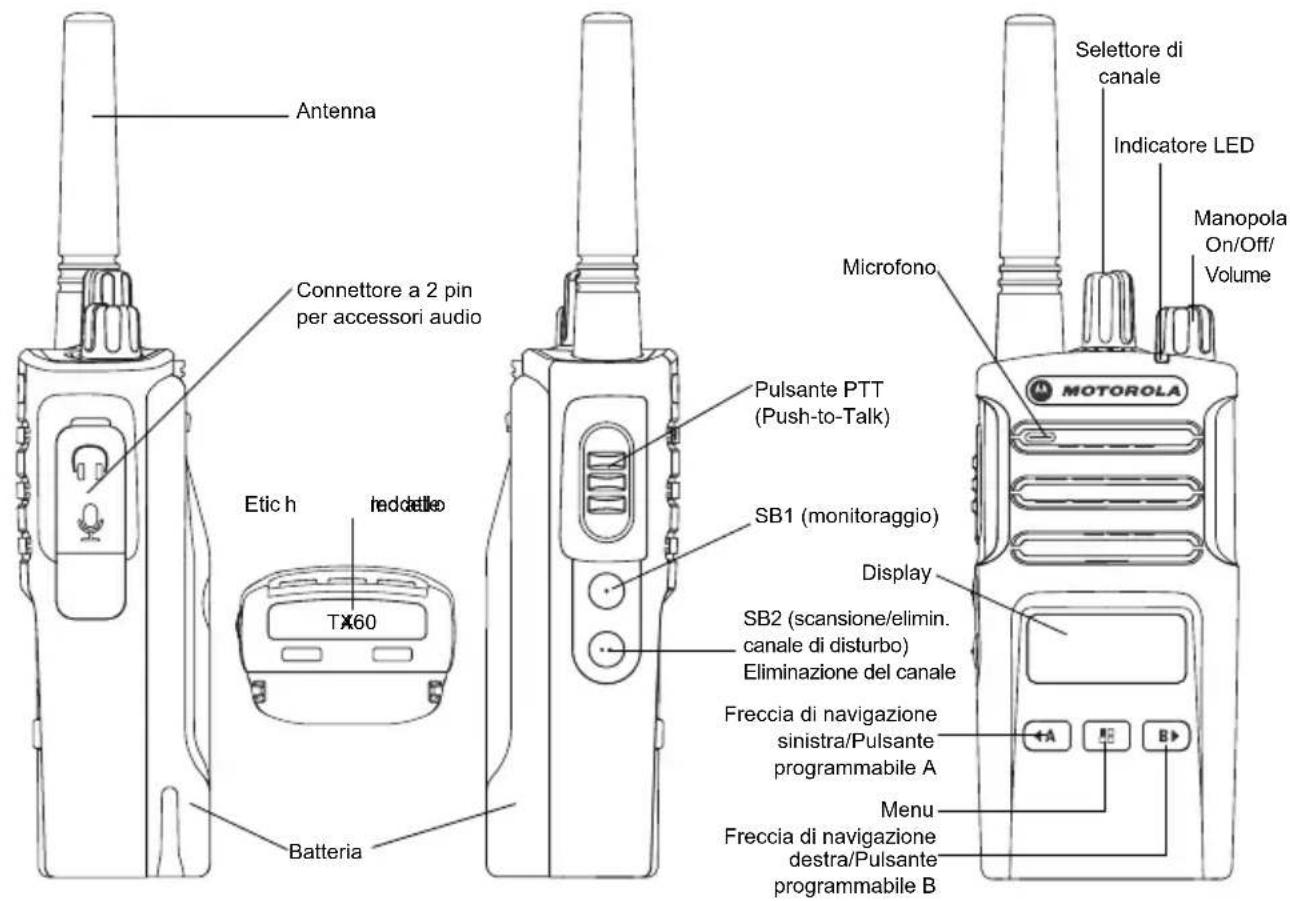

AntennaConnettore a 2 pin per accessori audioBatteriaPulsante PTT (Push-to-Talk)SB1 (monitoraggio)SB2 (scansione/elimin. canale di disturbo) Eliminazione del canaleDisplayFreccia di navigazionesinistra/Pulsanteprogrammabile A Menu Freccia di navigazionedestra/Pulsanteprogrammabile BMicrofonoSelettore di canaleManopola On/Off/VolumeIndicatore LED

Manopola On/Off/Volume Consente di accendere o spegnere la radio e di regolare il volume. Microfono Parlare chiaramente nel microfono quando si invia un messaggio. Antenna L'antenna della radio non è rimovibile. Connettore accessori Consente di collegare accessori audio compatibili. Etichetta del modello Indica il modello della radio. Indicatore LED Indica lo stato della batteria, lo stato di accensione, informazioni sulle chiamate radio e lo stato della scansione. Pulsanti anteriori

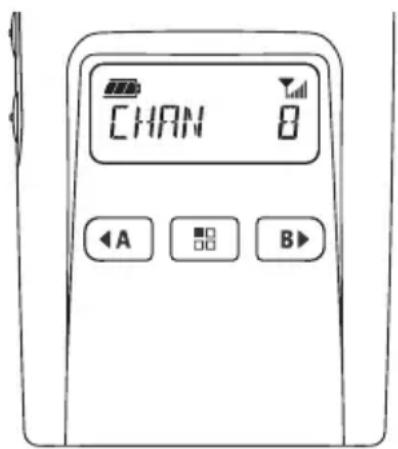

• Pulsante Consente di accedere all'impostazione di funzionalità quali i livelli VOX/iVox e così via. Inoltre permette di spostarsi tra tutte le funzionalità disponibili quando è attiva la modalità di programmazione. Consente di preimpostare il canale 1 per impostazione predefinita.

• Pulsante programmabile Consente di scegliere opzioni o livelli per le funzionalità selezionate nel menu. Per impostazione predefinita genera il tono di chiamata attualmente programmato.Italiano

• Pulsante programmabile Consente di scegliere opzioni o livelli per le funzionalità selezionate nel menu. Per impostazione predefinita attiva la modalità di retroilluminazione. Nota: è sufficiente una breve pressione del pulsante programmabile A o B per sintonizzare la radio sul canale predefinito (verrà emesso un segnale acustico). Grazie al software CPS è possibile assegnare funzionalità diverse a questi pulsanti. Ad esempio: timeout retroilluminazione, burst inverso, scansione/elimin. canale di disturbo, monitoraggio e toni di chiamata. Per ulteriori informazioni su come programmare questi pulsanti, vedere "Attivazione della modalità di programmazione" a pagina 15 e "Software CPS (Computer Programming Software)" a pagina 16. Pulsanti laterali

• Pulsante PTT (Push-to-Talk) Tenere premuto questo pulsante per parlare e rilasciarlo per ascoltare.

• Pulsante laterale 1 (SB1) Il pulsante laterale 1 è un pulsante generale che può essere configurato tramite il software CPS. Per impostazione predefinita attiva la modalità di monitoraggio.

• Pulsante laterale 2 (SB2) Il pulsante laterale 2 è un pulsante generale che può essere configurato tramite il software CPS. Per impostazione predefinita attiva la modalità Scansione/ Elimin. canale di disturbo.Italiano

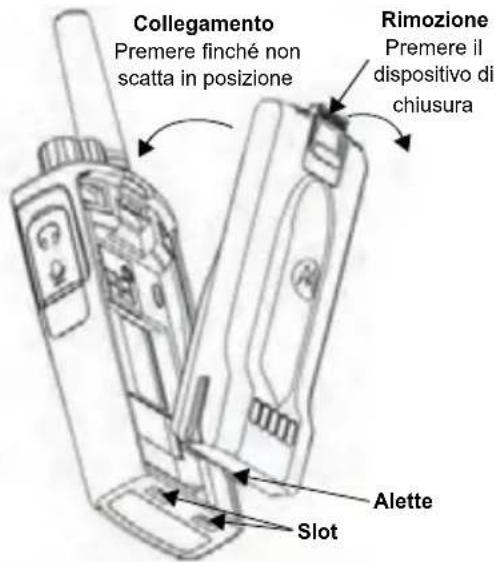

BATTERIE E CARICABATTERIA BATTERIE E CARICABATTERIA Installazione della batteria agli ioni di litio (Li-Ion)

1. Spegnere la radio.

2. Tenendo la batteria con il logo Motorola rivolto verso l'alto,

inserire le alette poste sul fondo negli slot della parte inferiore della radio.

3. Spingere delicatamente la batteria nella radio, iniziando dalla

parte superiore, fino a farla scattare in posizione. Rimozione della batteria agli ioni di litio (Li-Ion)

1. Spegnere la radio.

2. Spingere verso il basso il dispositivo di chiusura e tenerlo

premuto durante la rimozione della batteria.

3. Estrarre la batteria dalla radio.

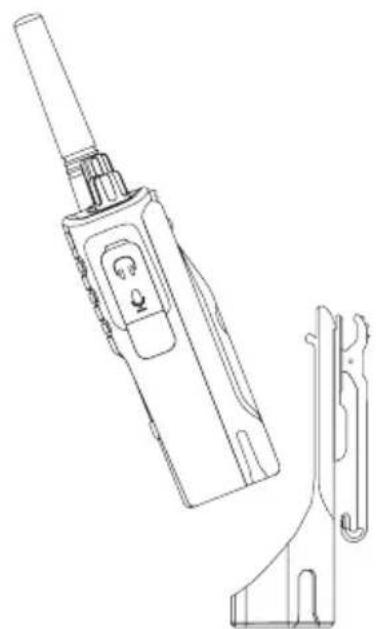

Custodia Con i modelli XT420 e XT460 viene fornita una custodia (anziché una clip per cintura) per una maggiore comodità d'uso. Rimozione Premere il dispositivo di chiusura Slot Alette Collegamento Premere finché non scatta in posizioneItaliano

BATTERIE E CARICABATTERIA Alimentatore, adattatori e caricabatteria da tavolo La radio viene fornita con un caricabatteria da tavolo, un alimentatore (chiamato anche trasformatore) e una serie di adattatori. L'alimentatore dispone di una funzionalità "commutabile" che lo rende compatibile con qualsiasi adattatore incluso nella confezione della radio. L'adattatore da installare varia a seconda della regione di utilizzo. Una volta individuato l'adattatore adatto alla presa di corrente, procedere all'installazione nel modo seguente:

• Far scorrere verso il basso le scanalature dell'adattatore nell'alimentatore finché non scatta in posizione.

• Far scorrere l'adattatore verso l'alto per rimuoverlo. Nota: le immagini hanno il solo scopo di presentare l'adattatore. L'adattatore da installare potrebbe essere diverso da quello raffigurato. Se si acquistano alimentatori o caricabatteria aggiuntivi, assicurarsi che il caricabatteria da tavolo e l'alimentatore siano compatibili. Alimentatore Caricabatteria da tavolo PUSH PUS

PUSH PUSH Alimentatore Alimentatore Adattatore AdattatoreItaliano

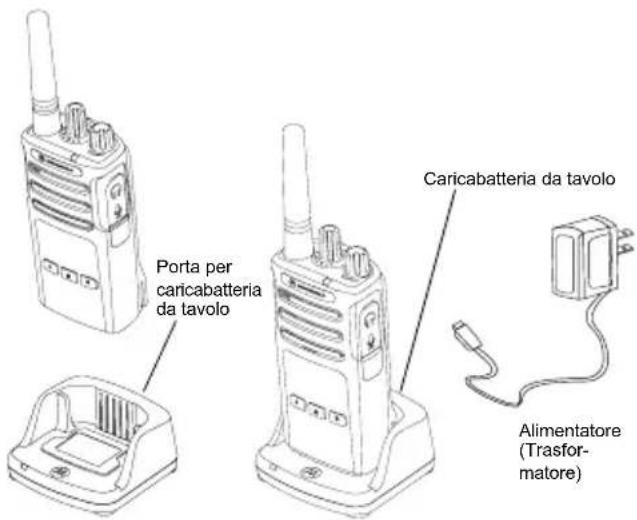

BATTERIE E CARICABATTERIA Ricarica con il caricabatteria da tavolo a unità singola

1. Posizionare il caricabatteria da tavolo su una superficie piana.

2. Inserire il connettore dell'alimentatore nella porta situata sul

lato del caricabatteria da tavolo.

3. Collegare l'adattatore CA a una presa di corrente.

4. Inserire la radio nel caricabatteria in modo che la parte

anteriore sia rivolta come illustrato in figura. Nota: durante la ricarica di una batteria collegata a una radio, spegnere la radio per assicurarsi che la batteria venga ricaricata completamente. Per ulteriori informazioni vedere "Linee guida per un utilizzo sicuro" a pagina 3. Ricarica di una batteria standard Il caricabatteria da tavolo a unità singola è progettato per ricaricare la batteria di una radio, inserita o meno nella custodia, o una batteria autonoma. Alimentatore (Trasfor- matore) Caricabatteria da tavolo Porta per caricabatteria da tavolo Tabella 1: Batterie autorizzate Motorola Numero Parte Descrizione PMNN4434_R Batteria agli ioni di litio standard PMNN4453_R Batteria agli ioni di litio ad alta capacitàItaliano

BATTERIE E CARICABATTERIA Indicatori LED del caricabatteria da tavolo a unità singola (*) Solitamente, è possibile risolvere il problema rimuovendo e reinstallando la batteria. (**) La temperatura della batteria è troppo alta o troppo bassa oppure viene utilizzata una tensione di alimentazione errata. Se non compare alcuna indicazione LED:

1. Controllare se la radio con la batteria o la batteria da sola sia inserita correttamente.

2. Verificare che il cavo di alimentazione sia collegato saldamente alla presa del caricabatteria.

3. Controllare che la batteria utilizzata con la radio sia elencata nella Tabella 1.

Tabella 2: Indicatore LED del caricabatteria Stato LED Stato Commenti Accensione Verde per circa 1 sec. Ricarica in corso Rosso fisso Ricarica completata Verde fisso Guasto della batteria (*) Rosso lampeggiante veloce In attesa della ricarica (**) Giallo lampeggiante lento Stato del livello della batteria Rosso lampeggiante (1 volta) Batteria scarica Giallo lampeggiante (2 volte) Livello medio di ricarica Verde lampeggiante (3 volte) Batteria caricaItaliano

OPERAZIONI PRELIMINARI OPERAZIONI PRELIMINARI Per le seguenti spiegazioni, fare riferimento alla sezione "Parti della radio" a pagina 4 del manuale dell'utente.

ACCENSIONE/SPEGNIMENTO DELLA RADIO

Per accendere la radio, ruotare la manopola ON/OFF/ Volume in senso orario. La radio riproduce uno dei seguenti elementi:

• Tono di accensione e annuncio relativo al numero del canale,

• Annunci relativi al livello della batteria e al numero di canale, o

• Silenzioso (segnali acustici disattivati) L'indicatore LED lampeggia brevemente in rosso. Per spegnere la radio, ruotare la manopola ON/OFF/ Volume in senso antiorario fino a quando si sente uno scatto e l'indicatore LED risulta spento.

REGOLAZIONE DEL VOLUME

Per alzare il volume, ruotare la manopola ON/OFF/Volume in senso orario; per abbassarlo, ruotare la manopola in senso antiorario. Nota: tenere la radio a una certa distanza dall'orecchio durante la regolazione del volume o se è stato impostato un volume elevato.

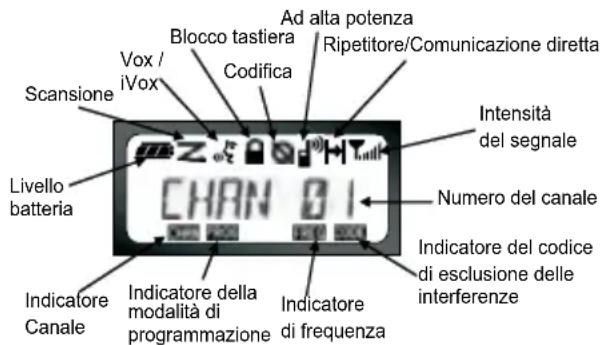

Nota: il display raffigurato qui ha il solo scopo di mostrare la posizione delle icone. Ogni display può avere un aspetto diverso (a livello di codice e canale) a seconda delle funzionalità e delle impostazioni originali preprogrammate disponibili nella regione corrispondente o per il modello della radio. Premendo un pulsante qualsiasi, ad eccezione del pulsante PTT, è possibile attivare la retroilluminazione.

SELEZIONE DI UN CANALE

Utilizzare il selettore di canale per accedere a un canale specifico. All'accensione o durante la modifica del canale, il numero del canale verrà confermato da un annuncio vocale. Programmare separatamente ciascun canale. Ogni canale dispone di una frequenza, un codice di esclusione delle interferenze e diverse impostazioni di scansione.

CONVERSAZIONE E MONITORAGGIO

Prima di iniziare una trasmissione è importante monitorare il traffico per evitare di sovrapporsi ad altre conversazioni in corso. Ad alta potenza Livello batteria Indicatore Canale Indicatore di frequenza Indicatore del codice di esclusione delle interferenze Blocco tastiera Intensità del segnale Codifica Vox /iVox Ripetitore/Comunicazione diretta Numero del canale Indicatore della modalità di programmazione ScansioneItaliano

OPERAZIONI PRELIMINARI Per eseguire il monitoraggio, tenere premuto il pulsante SB1(*) per accedere al traffico dei canali. Se non ci sono attività in corso, si ascolterà un suono statico. Per interrompere il monitoraggio, premere di nuovo il pulsante SB1. Quando il canale risulta libero, effettuare la chiamata premendo il pulsante PTT. Durante la trasmissione, il LED della radio diventa rosso fisso. Nota: per ascoltare tutte le attività in corso sul canale corrente, premere brevemente il pulsante SB1 per impostare il codice CTCSS/DPL su 0. Questa funzionalità è denominata "azzeramento del codice CTCSS/DPL (squelch impostato su SILENZIOSO)”. (*) Si presuppone che il pulsante SB1 non sia stato programmato per una modalità diversa.

RICEZIONE DI UNA CHIAMATA

1. Selezionare un canale ruotando il selettore corrispondente

fino al canale desiderato.

2. Accertarsi che il pulsante PTT non sia premuto e restare in

ascolto di eventuali attività vocali.

3. Durante la ricezione di una chiamata, l'indicatore LED della

radio diventa rosso lampeggiante.

4. Per rispondere, tenere la radio in posizione verticale a una

distanza di 2,5-5 cm (1-2'') dalla bocca. Premere il pulsante PTT per parlare e rilasciarlo per ascoltare. Nota: tenere presente che il LED diventa sempre rosso quando la radio trasmette o riceve.

PORTATA DELLE CONVERSAZIONI

Le radio XT Series sono progettate per assicurare prestazioni eccellenti e migliorare la portata delle trasmissioni sul campo. Per evitare interferenze, si consiglia di non utilizzare le radio a una distanza inferiore a 1,5 metri. La copertura della radio XT460 è 16,250 metri², 13 piani e 9 Km in aree senza ostacoli. La portata delle conversazioni varia in base alla conformazione del terreno ed è influenzata da strutture in cemento, aree boschive e altre radio funzionanti all'interno di veicoli o edifici. La portata ottimale si ottiene in spazi aperti e pianeggianti che dispongono di una copertura massima pari a 9 chilometri. Una portata media si ottiene quando nell'area sono presenti alberi e edifici. Una portata minima si ottiene quando il percorso di comunicazione è ostruito da boschi e montagne. Per stabilire la comunicazione bidirezionale appropriata, il canale, la frequenza e i codici di esclusione delle interferenze devono corrispondere su entrambe le radio. Questi valori dipendono dal profilo memorizzato preprogrammato sulla radio:

1. Canale: il canale corrente utilizzato dalla radio, in base al

2. Frequenza: la frequenza utilizzata dalla radio per

trasmettere o ricevere.

3. Codice di esclusione delle interferenze: consente di

ridurre al minimo le interferenze grazie a diverse combinazioni di codice.

4. Codice di codifica: con questo codice la trasmissione

risulta confusa per tutte le radio che non dispongono di quel codice specifico.Italiano

OPERAZIONI PRELIMINARI 5. Larghezza di banda: per alcune frequenze è possibile selezionare la separazione dei canali, che dovrà corrispondere ad altre radio per garantire una qualità audio ottimale. Per ulteriori informazioni su come impostare le frequenze e codici CTCSS/DPL dei canali, fare riferimento a "Attivazione della modalità di programmazione" a pagina 15 Nota: i codici di esclusione delle interferenze vengono anche chiamati codici CTCSS/DPL o PL/DPL

INDICATORI LED DELLA RADIO

STATO DELLA RADIO INDICAZIONE LED

Modifica dell'alias del canale Rosso (lampeggia una volta) Canale occupato Arancione fisso Modalità di clonazione Arancio (lampeggia due volte) Clonazione in corso Arancione fisso Errore irreversibile all'accensione Lampeggia una volta verde, una volta arancione, un'altra volta verde, quindi questa sequenza si ripete per 4 secondi Batteria in esaurimento Lampeggio arancione Spegnimento in caso di batteria scarica Lampeggio arancione veloce Monitoraggio LED spento Accensione Rosso fisso per 2 secondi Modalità canale/Modalità di programmazione 'inattiva' Lampeggio verde Modalità Scansione Lampeggio rosso veloce Trasmissione (TX)/Ricezione (RX) Arancione rosso Trasmissione in selezione a bassa potenza Arancione fisso Modalità VOX/iVOX Doppio lampeggio rosso Nota: la modifica dell'alias di canale si applica solo ai modelli con displayItaliano

OPERAZIONI PRELIMINARI Ripristino delle impostazioni di fabbrica L'opzione di ripristino delle impostazioni di fabbrica consente di riconfigurare tutte le funzionalità della radio in base alle impostazioni predefinite originali. Per eseguire questa operazione, premere contemporaneamente i pulsanti PTT, SB1 e SB2 fino a quando la radio emette un segnale acuto.Italiano

PROGRAMMAZIONE DELLE FUNZIONALITÀ PROGRAMMAZIONE DELLE FUNZIONALITÀ Attivazione della modalità di programmazione La modalità di programmazione è una speciale modalità radio che consente di programmare le funzionalità di base della radio attraverso la programmazione del relativo pannello. Per avviare la modalità di programmazione, tenere premuti contemporaneamente i pulsanti PTT e SB1 per 3 secondi durante l'accensione della radio. Un segnale acustico univoco indica che la radio è in modalità di programmazione. Il LED della radio diventa verde e lampeggia una volta. Nota: la modalità di programmazione è configurata su 'inattiva' per impostazione predefinita. Quando la radio è impostata sulla modalità di programmazione, viene visualizzata l'icona e l'alias del canale in uso lampeggia per indicare che è possibile scegliere il canale da programmare ruotando il selettore di canale. In questa modalità, la radio è in grado di impostare valori per ciascun canale alternando le diverse modalità di programmazione disponibili:

• Codici CTCSS/DPL (codice di esclusione delle interferenze)

• Numero massimo di canali

• Guadagno del microfono

• Per spostarsi tra le diverse modalità di selezione della programmazione senza salvare le modifiche, premere brevemente il pulsante PTT o il pulsante .

• Per salvare le modifiche, tenere premuto il pulsante PTT. Viene ripristinata la modalità di programmazione 'inattiva' della radio.

• In modalità 'inattiva', tenere premuto il pulsante PTT per uscire dalla modalità di programmazione.

• Ogni volta che si ritorna all'inizio delle opzioni relative alle modalità di programmazione, tutte le modifiche effettuate vengono salvate automaticamente anche in caso di spegnimento della radio.

• Per uscire dalla modalità di programmazione senza salvare le modifiche (se non si è ritornati all'inizio delle opzioni relative alle modalità di programmazione), spegnere la radio.Italiano

PROGRAMMAZIONE DELLE FUNZIONALITÀ

SOFTWARE CPS (COMPUTER

PROGRAMMING SOFTWARE) Le radio XT Series possono essere programmate utilizzando il software CPS. È possibile scaricare gratuitamente il software CPS dal sito Web www.motorolasolutions.com. Grazie al software CPS l'utente può programmare non solo le frequenze e i codici PL/DPL, ma anche funzionalità quali: immissione diretta delle frequenze, ripetitore/Talk Around, selezione, timer di timeout, selezione della potenza, selezione del tipo di batteria, lista di scansione, toni di chiamata, codifica, burst inverso e così via. Il software CPS è uno strumento assai utile perché consente di bloccare la programmazione della radio tramite il pannello anteriore, oppure di limitare la modifica di una specifica funzionalità per evitare l'eliminazione accidentale dei valori predefiniti della radio. Inoltre garantisce la protezione grazie alla possibilità di impostare una password per la gestione del profilo radio. Per ulteriori informazioni, fare riferimento alla sezione con i grafici di riepilogo delle funzionalità disponibile alla fine del Manuale dell'utente. Nota: (*) il cavo di programmazione CPS è un accessorio venduto separatamente. Per informazioni sul numero parte, consultare la sezione Accessori. Informazioni dettagliate sono disponibili nel CD del CPS. Caricabatteria da tavolo Cavo di programmazione CPS Porte USB Radio da programmareItaliano

Se la radio viene immersa in acqua... Spegnere la radio e rimuovere le batterie Asciugare con un panno morbido Non utilizzare la radio finché non è completamente asciutta Utilizzare un panno morbido e inumidito per pulire la superficie esterna Non immergere in acqua Non utilizzare alcol o soluzioni detergentiItaliano
