KULLANIM KILAVUZU XT460 ZEBRA

GÜVENLøK GÜVENLøK ÜRÜN GÜVENLøöø VE RF ENERJøSøNE MARUZ KALMA UYUMLULUöU DøKKAT! Bu telsiz, ICNIRP/FCC RF enerjisine maruz kalma gerekliliklerini karúılamak üzere, sadece iú amaçlı kullanımla sınırlıdır. Motorola tarafından onaylanan antenlerin, bataryaların ve di÷er aksesuarların listesi için onaylı aksesuarların listelendi÷i úu web sitesini ziyaret edin: http://www.motorolasolutions.com Bu ürünü kullanmadan önce telsizinizle birlikte verilen Ürün Güvenli÷i ve RF Enerjisine Maruz Kalma kitapçı÷ında yer alan kullanım talimatlarını ve RF enerjisine dair farkındalık bilgilerini okuyun. DikkatTürk

BATARYA VE ùARJ CøHAZI GÜVENLøK BøLGøLERø BATARYA VE ùARJ CøHAZI GÜVENLøK BøLGøLERø Bu belge önemli güvenlik ve kullanım talimatları içerir. Bu talimatları dikkatle okuyun ve ileride baúvurmak üzere saklayın. Batarya úarj cihazını kullanmadan önce aúa÷ıdaki cihazların üzerindeki tüm talimatları ve dikkat iúaretlerini okuyun:

• bataryayla çalıúan telsiz.

1. Yaralanma riskini azaltmak için sadece Motorola onaylı

yeniden úarj edilebilir bataryaları úarj edin. Di÷er bataryalar patlayarak yaralanmalara ve hasara yol açabilir. 2. Motorola tarafından önerilmeyen aksesuarların kullanılmasıyangın, elektrik çarpması veya yaralanmaya sebep olabilir.

3. Elektrik prizinde ve kabloda oluúabilecek zararı azaltmak için

úarj cihazını çıkarırken kablodan de÷il, fiú kısmından çekin.

4. Kesinlikle gerekli olmadı÷ı sürece uzatma kablosu

kullanılmamalıdır. Uygun olmayan bir kablonun kullanılmasıyangın ve elektrik çarpması riski yaratabilir. Uzatma kablosu kullanmak gerekiyorsa kablo boyutu 2,0 metreye (6,5 fit) kadar olan uzunluklar için 18 AWG; 3,0 metreye (9,8 fit) kadar olan uzunluklar içinse 16 AWG kablo kullanılmalıdır. 5. Yangın, elektrik çarpması ve yaralanma riskini azaltmak için bozuk ya da herhangi bir úekilde zarar görmüúúarj cihazını çalıútırmayın. ùarj cihazını yetkili bir Motorola servis temsilcisine götürün.

6. ùarj cihazını parçalarına ayırmayın; úarj cihazı onarılamaz ve

yedek parçaları mevcut de÷ildir. ùarj cihazının parçalarına ayrılması elektrik çarpması veya yangın riskine yol açabilir. 7. Elektrik çarpması riskini azaltmak için bakım ve temizlik iúlemlerinden önce úarj cihazını AC prizinden çekin. GÜVENLø ÇALIùTIRMA YÖNERGELERø

• Bataryayıúarj ederken telsizi KAPATIN.

• Bu cihaz dıú alanda kullanım için uygun de÷ildir. Yalnızca kuru yerlerde/koúullarda kullanın.

• ùarj cihazını yalnızca (ürünün üzerinde belirtilen úekilde) do÷ru gerilimi sa÷layan, sigorta ve kablo ba÷lantıları gerekli úekilde yapılmıú bir prize takın.

• Ana fiúi çıkararak úarj cihazı ba÷lantısını kesin.

• Bu cihazın takılaca÷ı priz yakınınızda ve kolaylıkla eriúilebilir olmalıdır.

• Güç kayna÷ı ekipmanı etrafındaki maksimum ortam sıcaklı÷ı 40°C'yi (104°F) geçmemelidir.

• Kablonun kimsenin üzerine basmayaca÷ı, takılmayaca÷ı ya da suya, hasara veya baskıya maruz kalmayaca÷ı bir konuma yerleútirildi÷inden emin olun.Türk

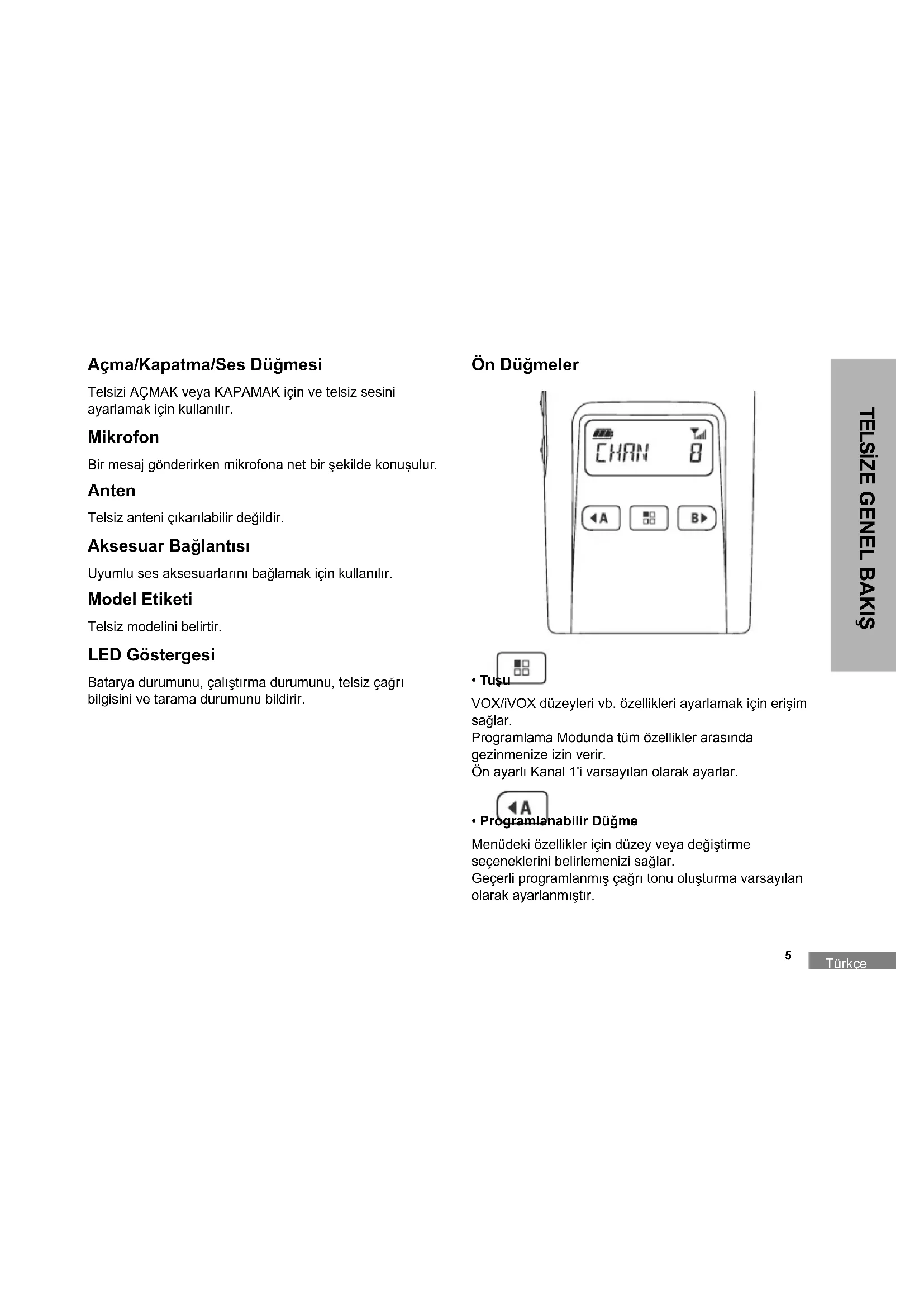

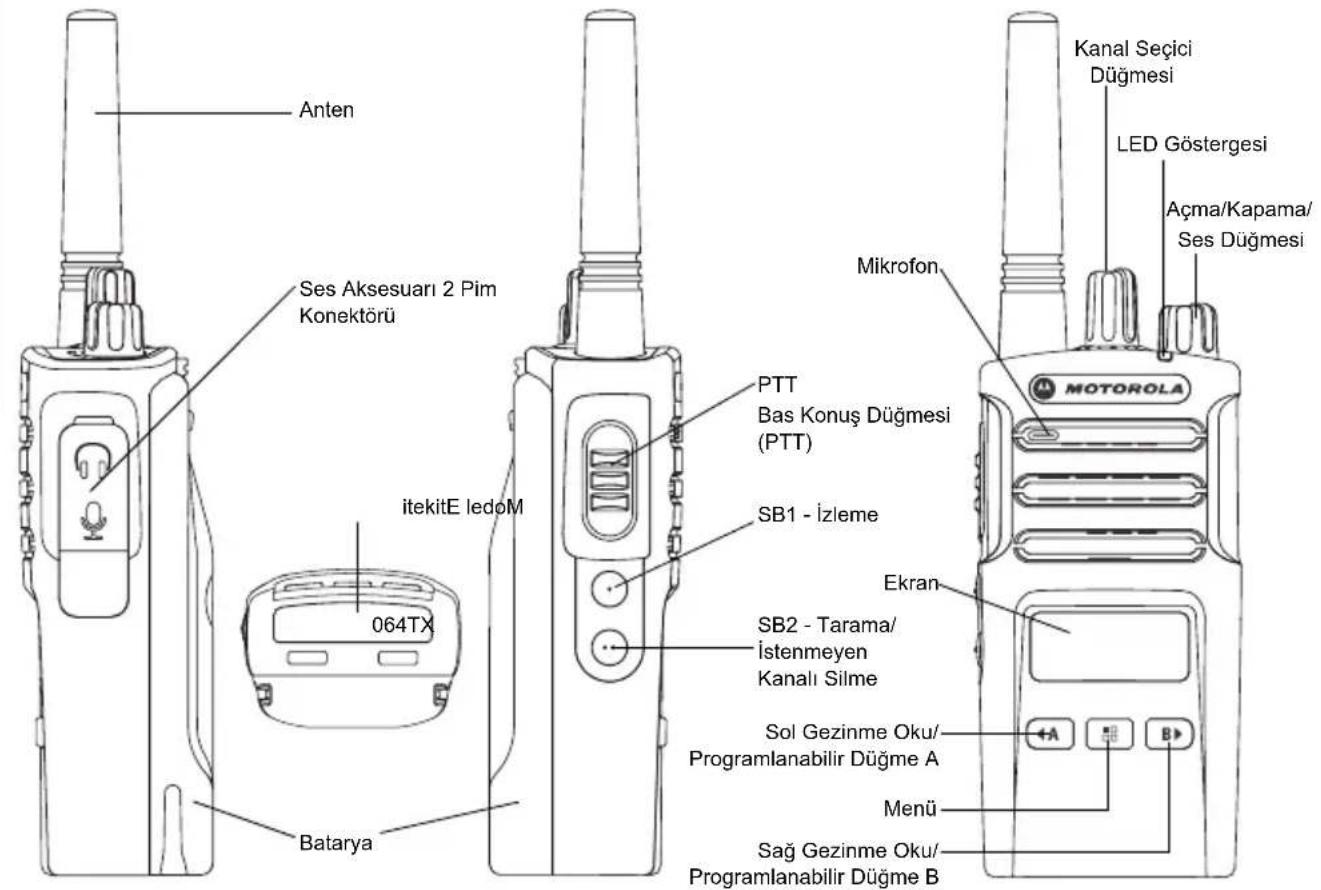

TELSøZE GENEL BAKIù Açma/Kapatma/Ses Dü÷mesi Telsizi AÇMAK veya KAPAMAK için ve telsiz sesini ayarlamak için kullanılır. Mikrofon Bir mesaj gönderirken mikrofona net bir úekilde konuúulur. Anten Telsiz anteni çıkarılabilir de÷ildir. Aksesuar Ba÷lantısı Uyumlu ses aksesuarlarını ba÷lamak için kullanılır. Model Etiketi Telsiz modelini belirtir. LED Göstergesi Batarya durumunu, çalıútırma durumunu, telsiz ça÷rı bilgisini ve tarama durumunu bildirir. Ön Dü÷meler

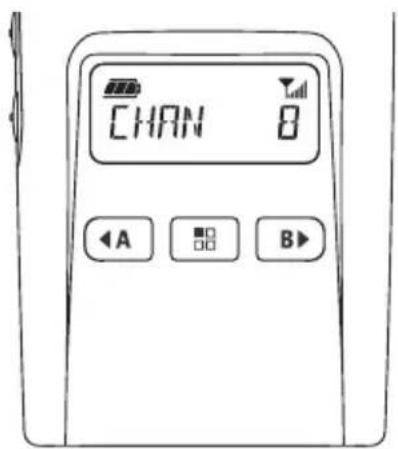

• Tuúu VOX/iVOX düzeyleri vb. özellikleri ayarlamak için eriúim sa÷lar. Programlama Modunda tüm özellikler arasında gezinmenize izin verir. Ön ayarlı Kanal 1'i varsayılan olarak ayarlar.

• Programlanabilir Dü÷me Menüdeki özellikler için düzey veya de÷iútirme seçeneklerini belirlemenizi sa÷lar. Geçerli programlanmıú ça÷rı tonu oluúturma varsayılan olarak ayarlanmıútır.Türk

• Programlanabilir Dü÷me Menüdeki özellikler için düzey veya de÷iútirme seçeneklerini belirlemenizi sa÷lar. Aydınlatma Modu varsayılan olarak ayarlanmıútır. Not: Programlama Dü÷mesine (A veya B) kısa süreli÷ine basma telsizi ön ayarlı kanala ayarlar ve telsiz uygun bir cıvıltı sesi çalar. Bu dü÷melere CPS ile farklı fonksiyonlar atayabilirsiniz. Örne÷in: Aydınlatma Zaman Aúımı, Dönüútürme Veri Blo÷u, Tarama/østenmeyen Kanalı Silme, øzleme ve Ça÷rı Tonları. Bu dü÷meleri nasıl programlayaca÷ınız hakkında daha fazla bilgi edinmek için bkz. "Programlama Moduna Girme", sayfa 15 ve "CPS (Bølgøsayar Programlama Yazılımı)", sayfa 15. Yan Dü÷meler

• Bas-Konuú (PTT) Dü÷mesi Konuúmak için bu dü÷meyi basılı tutun, dinlemek için dü÷meyi bırakın.

• Yan Dü÷me 1 (SB1) Yan Dü÷me 1, CPS ile yapılandırılabilen genel bir dü÷medir. øzleme Modu varsayılan olarak ayarlanmıútır.

• Yan Dü÷me 2 (SB2) Yan Dü÷me 2, Bilgisayar Programlama Yazılımı (CPS) ile yapılandırılabilen genel bir dü÷medir. Tarama/østenmeyen Kanal Modu varsayılan olarak ayarlanmıútır.Türk

2. Batarya paketi üzerindeki Motorola logosu yukarı bakacak

úekilde bataryanın altındaki tırnakları telsiz gövdesinin altındaki yuvalara takın.

3. Üst kısmından baúlayarak klik sesi duyana kadar bataryayı

telsize do÷ru bastırın. Lityum-øyon (Li-Ion) Bataryayı Çıkarma

2. Bataryayı çıkarırken batarya mandalını bastırarak aúa÷ı

3. Bataryayı telsizden çıkarın.

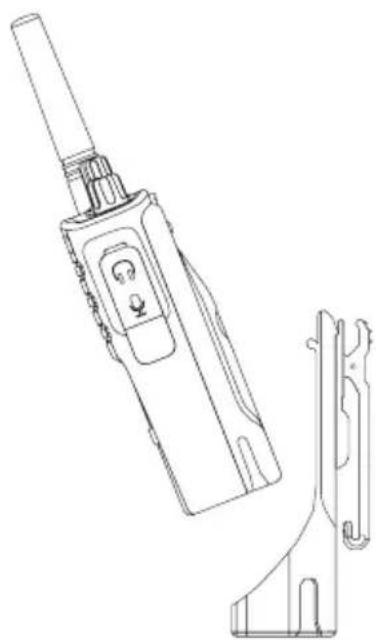

Tutucu XT420 ve XT460 telsizler daha kolay taúınabilmeleri için kemer kancasının yerine tutucuyla sunulur. Bataryayı Çıkarma Mandala basın Yuvalar Tırnaklar Bataryayı Takma Klik sesi duyana dek bastırınTürk

BATARYALAR VE ùARJ CøHAZLARI Güç Kayna÷ı, Adaptörler ve ùarj Cihazı Tepsisi Telsizinizle birlikte bir ùarj Cihazı Tepsisi, bir Güç Kayna÷ı (Dönüútürücü olarak da bilinir) ve adaptör grubu sunulur. Güç Kayna÷ınız telsiz paketiyle sunulan tüm adaptörlere uyacak úekilde de÷iútirilebilir. Tak tı ÷ınız adaptör bulundu÷unuz bölgeye ba÷lıdır. Elektrik prizinize uygun olan Adaptörü belirledi÷inizde kurulum için úu úekilde devam edin:

• Adaptör oyuklarını, yerine oturuncaya kadar güç kayna÷ının içine do÷ru kaydırın.

• Adaptörü yukarı do÷ru çekerek çıkarın. Not: Resimlerde gördü÷ünüz adaptör sadece gösterim amaçlıdır. Kurulumunu yaptı÷ınız adaptör farklı olabilir. Ek ùarj Cihazı veya Güç Kayna÷ı alırken benzer ùarj Cihazı Tepsisi ve Güç Kayna÷ı seti kullandı÷ınızdan emin olun. ùarj Cihazı Tepsisi Güç Kayna÷ı PUSH PUSH PUSH

Adaptör Adaptör Güç Kayna÷ı Güç Kayna÷ıTürk

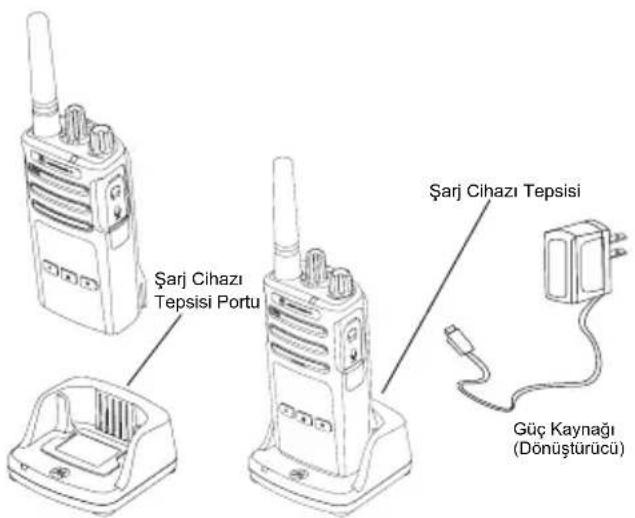

BATARYALAR VE ùARJ CøHAZLARI Tek Üniteli ùarj Cihazı Tepsisi ile ùarj Etme

1. Tek Üniteli ùarj Cihazı Tepsisini düz bir yüzeye koyun.

2. Güç Kayna÷ının konektörünü Tek Üniteli ùarj Cihazı

Tepsisinin kenarındaki porta takın.

3. AC Adaptörünü bir prize takın.

4. Telsizi, ön yüzü resimde gösterildi÷i gibi olacak úekilde Tek

Üniteli ùarj Cihazı Tepsisine takın. Not: Telsize takılı olan bir bataryayı úarj ederken bataryanın tamamen dolması için telsizi KAPATIN. Daha fazla bilgi almak için bkz. "Güvenlø Çalıútırma Yönergelerø", sayfa 3. Standart bir Bataryayı ùarj Etme Tek Üniteli ùarj Cihazı Tepsisi, bataryayı telsiz veya hem telsiz hem de tutucu takılıyken ya da tek baúına úarj edecek úekilde tasarlanmıútır. Güç Kayna÷ı(Dönüútürücü) ùarj Cihazı Tepsisi ùarj Cihazı Tepsisi Portu Tablo 1: Motorola Onaylı Piller Parça Numarası Açıklama PMNN4434_R Standart Li-Ion Batarya PMNN4453_R Yüksek Kapasiteli Li-Ion BataryaTürk

BATARYALAR VE ùARJ CøHAZLARI Tek Üniteli ùarj Cihazı Tepsisi LED Göstergesi (*) Normalde, pil paketinin yeniden yerleútirilmesi bu sorunu düzeltir. (**) Pil sıcaklı÷ı çok yüksek veya çok düúüktür ya da yanlıú güç gerilimi kullanılmaktadır. LED göstergesi YOKSA:

1. Pili takılı telsizin veya tek baúına pilin do÷ru takılıp takılmadı÷ını kontrol edin.

2. Güç kayna÷ı kablosunun úarj cihazı soketine sa÷lam bir úekilde takıldı÷ından emin olun.

3. Telsizde kullanılan pilin Tablo 1'deki listede bulundu÷unu do÷rulayın.

Tablo 2: ùarj Cihazı LED Göstergesi Durum LED Durumu Açıklamalar Gücü Açma Yaklaúık 1 sn yeúil ùarj Oluyor Sabit kırmızı ùarj Tamamlandı Sabit yeúil Pil Arızası (*) Kırmızı hızlı yanıp sönme ùarj olmayı bekliyor (**) Sarı yavaú yanıp sönme Pil Düzeyi Durumu 1 defa kırmızı yanıp sönme Pil düúük 2 defa sarı yanıp sönme Pil orta düzeyde 3 defa yeúil yanıp sönme Pil yüksek düzeydeTürk

BAùLARKEN BAùLARKEN Aúa÷ıdaki açıklamalar için bkz. kullanım kılavuzu, "Telsøz Parçaları", sayfa 4. TELSøZø AÇMA/KAPAMA Telsizi AÇMAK için AÇMA/KAPAMA/Ses Dü÷mesini saat yönünün tersine çevirin. Telsiz aúa÷ıdakilerden birisini çalar:

• Güç açık tonu ve kanal numarası anonsu,

• Pil düzeyi ve kanal numarası anonsları ya da

• Sessiz (Sesli tonlar devre dıúı) LED kırmızı renkte hızla yanıp söner. Telsizi KAPATMAK için klik sesi duyana ve telsiz LED göstergesi SÖNENE kadar AÇMA/KAPAMA/Ses Dü÷mesini saat yönünün tersine çevirin. SESø AYARLAMA Sesi artırmak için AÇMA/KAPAMA/Ses Dü÷mesini saat yönünde veya sesi azaltmak için saat yönünün tersine çevirin. Not: Yüksek ses ayarındayken veya ses ayarlanıyorken telsizi kula÷ınıza çok yakın tutmayın. EKRANI OKUMA Not: Burada gösterilen telsiz ekranı sadece simgelerin yerlerini göstermek içindir. Her telsiz ekranı modele veya bölgeye göre mevcut önceden programlanmıú telsiz varsayılanlarına ve özelliklerine göre farklı görünebilir (kanal ve kod). PTT dü÷mesi dıúındaki herhangi bir dü÷meye basınca aydınlatma açılır.

Belirli bir kanala eriúmek için Kanal Seçim Dü÷mesini kullanın. Telsizi açarken veya kanalı de÷iútirirken ses ikazı kanal numarasını do÷rular. Her kanalı ayrı úekilde programlayın. Her kanalın kendi Frekansı, Paraziti Devre Dıúı Bırakma Kodu ve Tarama Ayarları vardır. KONUùMA VE øZLEME Yayın yapan birisinin 'konuúmasını bölmekten' kaçınmak için yayın yapmadan önce trafi÷i izlemek önemlidir. øzlemek için SB1(*) dü÷mesine basarak kanal trafi÷ine eriúin. Etkinlik yoksa ‘statik' bildirimini duyarsınız. Çıkmak Yüksek Kapasiteli Güç

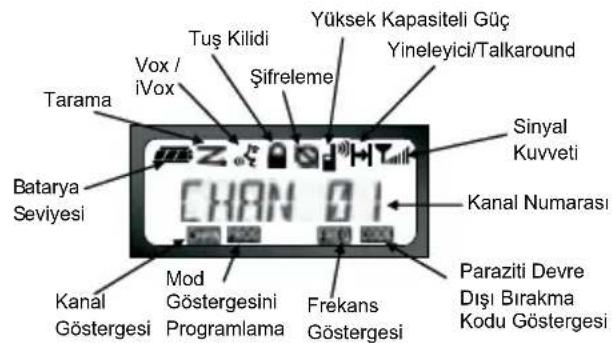

eviyesi Kanal GöstergesiFrekans Göstergesi Paraziti Devre Dışı Bırakma Kodu Göstergesi Tuş Kilidi Sinyal Kuvveti Şifreleme Vox /iVox Yineleyici/Talkaround Kanal Numarası Mod Göstergesini Programlama TaramaTürk

BAùLARKEN için SB1 dü÷mesine tekrar basın. Kanal trafi÷i ortadan kalktı÷ında PTT dü÷mesine basarak ça÷rınıza devam edin. Gönderirken telsiz LED'i sürekli kırmızı olur. Not: Geçerli bir kanaldaki tüm etkinli÷i dinlemek için SB1 dü÷mesine kısa basarak CTCSS/DPL kodunu 0'a ayarlayın. Bu özelli÷e "CTCSS/DPL Erteleme (Susturucu SESSøZ olarak ayarlıdır)". (*) Bu SB1 dü÷mesinin farklı bir mod için ayarlanmamıú oldu÷unu gösterir. ÇAöRI ALMA

1. østedi÷iniz kanala gidene kadar Kanal Seçim Dü÷mesini

döndürerek bir kanal seçin.

2. PTT dü÷mesinin bırakıldı÷ından emin olun ve ses etkinli÷ini

3. LED Göstergesi telsiz ça÷rı alana kadar KIRMIZI renkte hızla

4. Yanıtlamak için telsizi dikey olarak a÷zınızdan 2,5 - 5,0 cm

(1 - 2 inç) uzakta tutun. Konuúmak için PTT dü÷mesine basın, dinlemek için dü÷meyi bırakın. Not: Lütfen telsiz yayın alıp verirken LED'in daima KIRMIZI oldu÷una dikkat edin. KONUùMA MESAFESø XT Serisi telsizler performansı en üst seviyeye çıkaracak ve sahadaki yayın mesafesini geliútirecek úekilde tasarlanmıútır. Paraziti önlemek için 1,5 metreden daha yakın mesafede birden fazla telsiz kullanmamanız tavsiye edilir. XT460’nin kapsama alanı 16.250 metre kare, 13 kat ve düz alanlarda 9 kilometredir. Konuúma mesafesi alana ba÷lıdır. Beton yapılar, yo÷un bitki örtüsü ile iç mekanda ve araçta kullanma telsizin konuúma mesafesini etkiler. Düz açık alanlarda 9 kilometreye kadar bir alanı kapsayacak úekilde en iyi mesafeye eriúilir. øzlenen yolda binalar ve a÷açlar varsa ortalama bir mesafeye eriúilir. øletiúim yolunu engelleyen yo÷un bitki örtüsü ve da÷lar varsa en az mesafede eriúim sa÷lanır. Düzgün çift yönlü bir iletiúim sa÷lamak için Kanal, Frekans ve Parazit Devre Dıúı Bırakma Kodları her iki radyoda da aynı olmak zorundadır. Bu, telsizde önceden programlanmıú kayıtl ı profile ba÷lıdır:

1. Kanal: Telsizin kullandı÷ı mevcut kanaldır, telsiz modeline

2. Frekans: Telsizin yayın yapmak/almak için kullandı÷ı

3. Paraziti Devre Dıúı Bırakma Kodu: Bu kodlar, kod

kombinasyonları seçimi sa÷layarak parazitin en aza indirilmesini sa÷lar.

4. ùifreleme Kodu: Belirli kodlara ayarlı olmayan telsizlerde

dinleme için yayınların karıúık çıkmasını sa÷layan kodlardır.

5. Bant Geniúli÷i: Bazı frekansların en iyi ses kalitesi için öteki

telsizlerle eúleúmesi gereken seçilebilir kanal aralı÷ı vardır. Frekansların ve kanallardaki CTCSS/DPL kodlarının nasıl ayarlanaca÷ı hakkında daha fazla bilgi için bkz. "Programlama Moduna Girme", sayfa 15 . Not: Parazit Devre Dıúı Bırakma Kodları ayrıca CTCSS/DPL kodları veya PL/DPL kodları úeklinde de yer almaktadır.Türk

BAùLARKEN TELSøZ LED GÖSTERGELERø TELSøZ DURUMU LED GÖSTERGESø Kanal Adını Düzenle Kırmızı sinyal Kanal Meúgul Sürekli turuncu Kopyalama Modu øki turuncu sinyal Kopyalama Devam Ediyor Sürekli turuncu Çalıútırmada Düzeltilemez Hata Bir yeúil yanıp sönme, bir turuncu yanıp sönme, bir yeúil yanıp sönme, ardından 4 saniyelik tekrar Batarya Zayıf Turuncu sinyal Zayıf Batarya Kapanması Hızlı turuncu sinyal øzleme LED KAPALI Çalıútırma 2 saniye boyunca sürekli kırmızı ‘Boúta’ Programlama Modu / Kanal Modu Yeúil sinyal Tarama Modu Hızlı kırmızı sinyal Gönderme (Tx)/Alma (RX) Sürekli kırmızı Düúük Güç Seçiminde Gönderme Sürekli turuncu VOX/iVOX Modu øki kırmızı sinyal Not: Kanal Adını Düzenle sadece Ekranlı Modellerde kullanılabilirTürk

BAùLARKEN Fabrika Varsayılanlarına Sıfırlama Fabrika Varsayılanlarına Sıfırlama tüm telsiz özelliklerini orijinal varsayılan ayarlarına yeniden ayarlar. Bunun için telsizi AÇARKEN yüksek tonda cıvıltı sinyal sesi duyana kadar PTT, SB1 ve SB2 dü÷melerine aynı anda basın.Türk

PROGRAMLAMA ÖZELLøKLERø PROGRAMLAMA ÖZELLøKLERø Programlama Moduna Girme Programlama Modu telsizin panel programlamasını kullanarak temel telsiz özelliklerini programlamanızı sa÷layan özel telsiz modudur. Programlama Modunu girmek için telsizi AÇARKEN PTT Dü÷mesi ile SB1 Dü÷mesini aynı anda 3 saniyeli÷ine basılı tutun. Telsizin Programlama Moduna girdi÷ini gösteren benzersiz bir ton duyulur. Telsiz LED'i yeúil yanıp söner. Not: Varsayılan Programlama Modu 'Boúta' Programlama Moduna ayarlıdır. Telsiz Programlama Moduna ayarlandı÷ında simgesi görüntülenir ve mevcut ayarlanmıú kanal adı yanıp sönerek programlamak istedi÷iniz kanalı seçmeniz için Kanal Seçim Dü÷mesini çevirebilece÷inizi gösterir. Programlama Modunda telsiz mevcut farklı programlama modları arasında de÷iúerek her kanal için de÷er ayarlayabilir:

• CTCSS/DPL kodları (paraziti devre dıúı bırakma kodu),

• De÷iúiklikleri kaydetmeden Farklı Programlama Seçim Modlarında ilerlemek için PTT Dü÷mesine ya da Dü÷mesine kısa basın.

• De÷iúiklikleri kaydetmek için PTT Dü÷mesine uzun basın. Telsiz ‘Boúta’ Programlama Moduna geri döner.

• ‘Boúta’ Programlama Modundayken Programlama Modundan çıkmak için PTT dü÷mesine uzun basın.

• Programlama Modu seçeneklerinin baúına döndü÷ünüzde telsizi KAPATSANIZ dahi telsiz yaptı÷ınız tüm de÷iúiklikleri otomatik olarak kaydeder.

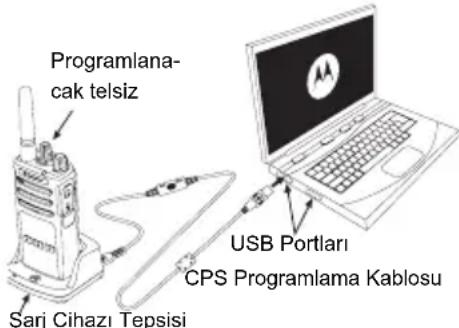

• Telsizi kapatarak Programlama Modundan de÷iúiklikleri kaydetmeden çıkın (Programlama Modu seçeneklerinin baúına dönmedi÷iniz takdirde). CPS (BøLGøSAYAR PROGRAMLAMA YAZILIMI) XT Serisi telsizler CPS kullanılarak programlanabilir. CPS www.motorolasolutions.com adresinden ücretsiz olarak indirilebilir. Programlana-cak telsizùarj Cihazı TepsisiCPS Programlama KablosuUSB PortlarıTürk

PROGRAMLAMA ÖZELLøKLERø CPS, kullanıcının Frekansların, PL/DPL kodlarının yanı sıra úu özellikleri programlamasını da sa÷lar: Do÷rudan Frekans Giriúi, Yineleyici/Talk Around, Seçme, Zaman Aúımı Sayacı, Güç Seçimi, Batarya Türü Seçimi, Tarama Listesi, Ça÷rı Tonları, ùifreleme, Dönüútürme Veri Blo÷u vb. Ön panel telsiz programlamayı kilitleyebildi÷i ve belirli telsiz özelliklerinin de÷iútirilmesini kısıtladı÷ı için (ön ayarlı telsiz de÷erlerinin yanlıúlıkla silinmesini önlemek için) CPS kullanıúlı bir araçtır. CPS ayrıca telsiz profil yönetimi için úifre ayarlama seçene÷i sunarak güvenli÷i sa÷lar. Lütfen daha fazla bilgi için Kullan ım Kılavuzunun sonundaki Özellikler Özet Tablo Bölümüne bakın. Not: (*) CPS Programlama Kablosu ayrı satılan bir aksesuardır. Parça numarası bilgisi için Aksesuarlar Bölümüne baúvurun. CPS hakkında ayrıntılı bilgi için CPS CD'sine bakın.Türk

Telsiz suyun içinde kalırsa... Telsizi KAPATIN ve bataryayı çıkarın Yumuúak bir bezle kurulayın Telsizi tamamen kuruyana kadar kullanmayın Dıú kısmını temizlemek için yumuúak nemli bir bez kullanın Suyun içinde bırakmayın Alkol veya temizleme solüsyonu kullanmayınTürk

Not MOTOROLA, MOTO, MOTOROLA SOLUTIONS ve stil verilmiú M Logosu, Motorola Trademark Holdings, LLC'nin ticari markaları veya tescilli ticari markalarıdır ve lisans kapsamında kullanılmaktadır. Di÷er ticari markalar, ilgili sahiplerinin mülkiyetindedir. © 2013 Motorola Solutions, Inc. Tüm hakları saklıdır.Polski
