BEDIENUNGSANLEITUNG XT460 ZEBRA

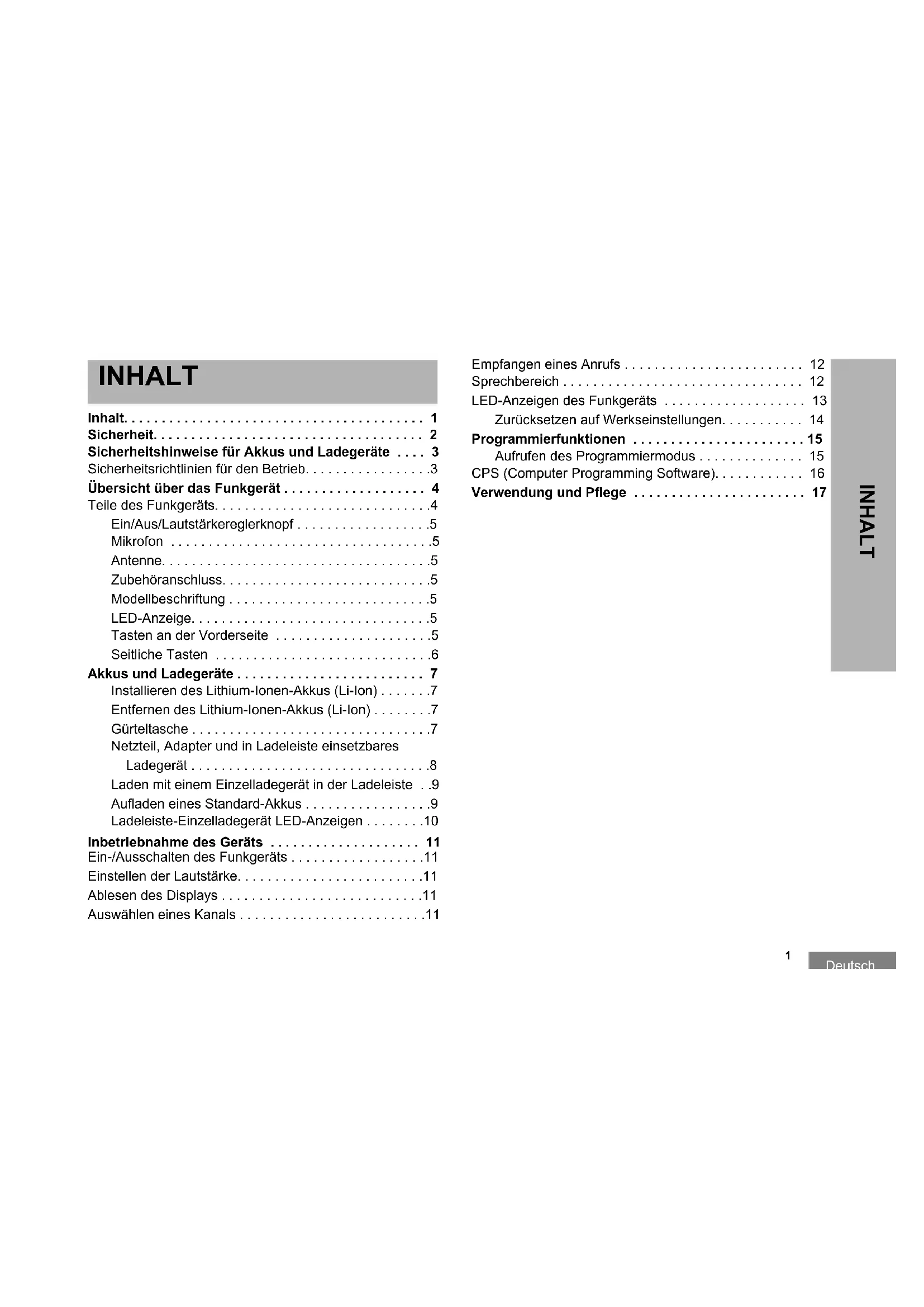

• INHALT INHALT Inhalt p. 1
• Sicherheit p. 2
• Sicherheitshinweise für Akkus und Ladegeräte p. 3
• Sicherheitsrichtlinien für den Betrieb p. 3
• Übersicht über das Funkgerät p. 4
• Teile des Funkgeräts p. 4
• Ein/Aus/Lautstärkereglerknopf p. 5
• Mikrofon p. 5
• Antenne p. 5
• Zubehöranschluss p. 5
• Modellbeschriftung p. 5
• LED-Anzeige p. 5
• Tasten an der Vorderseite p. 5
• Seitliche Tasten p. 6
• Akkus und Ladegeräte p. 7
• Installieren des Lithium-Ionen-Akkus (Li-Ion) p. 7
• Entfernen des Lithium-Ionen-Akkus (Li-Ion) p. 7
• Gürteltasche p. 7
• Netzteil, Adapter und in Ladeleiste einsetzbares Ladegerät p. 8
• Laden mit einem Einzelladegerät in der Ladeleiste p. 9
• Aufladen eines Standard-Akkus p. 9
• Ladeleiste-Einzelladegerät LED-Anzeigen p. 10
• Inbetriebnahme des Geräts p. 11
• Ein-/Ausschalten des Funkgeräts p. 11
• Einstellen der Lautstärke p. 11
• Ablesen des Displays p. 11
• Auswählen eines Kanals p. 11
• Empfangen eines Anrufs p. 12
• Sprechbereich p. 12
• LED-Anzeigen des Funkgeräts p. 13
• Zurücksetzen auf Werkseinstellungen p. 14
• Programmierfunktionen p. 15
• Aufrufen des Programmiermodus p. 15
• CPS (Computer Programming Software) p. 16
• Verwendung und Pflege Deutsch p. 17

SICHERHEIT SICHERHEIT PRODUKTSICHERHEIT UND FUNKWELLENBELASTUNGSKONFORMITÄT ACHTUNG! Zur Erfüllung der ICNIRP/FCC HF-Energieaussetzungs- Anforderungen ist das Funkgerät nur für eine berufliche Nutzung vorgesehen. Eine Liste der von Motorola geprüften Antennen und sonstiges Zubehör finden Sie auf der folgenden Website: http://www.motorolasolutions.com Lesen Sie vor der Verwendung des Produktes bitte die HF-Energie- Vorsichtsinformationen und Bedienungsanweisungen in der dem Funkgerät beiliegenden Produktsicherheits- und Funkfrequenzstrahlungsbroschüre durch.Deutsch

SICHERHEITSHINWEISE FÜR

LADEGERÄTE Dieses Dokument enthält wichtige Sicherheits- und Betriebsanweisungen. Lesen Sie diese Bedienungsanleitung sorgfältig durch, und bewahren Sie sie für eine spätere Verwendung auf. Lesen Sie vor der Verwendung des Akkuladegeräts sämtliche Anweisungen und Warnhinweise auf

• dem Funkgerät, das diesen Akku verwendet. 1. Um die Verletzungsgefahr zu minimieren, laden Sie nur von Motorola zugelassene Akkus auf. Andere Akkus können explodieren sowie Personen- und Sachschäden verursachen. 2. Die Verwendung von Zubehör, das nicht von Motorola empfohlen wird, kann zu Feuer, Stromschlägen oder Verletzungen führen. 3. Ziehen Sie das Kabel des Ladegeräts aus der Steckdose am Stecker heraus. Ziehen Sie nicht am Kabel selbst, um das Risiko einer Beschädigung des elektrischen Steckers oder des Kabels zu minimieren. 4. Ein Verlängerungskabel sollte nur verwendet werden, wenn es unbedingt erforderlich ist. Die Verwendung eines ungeeigneten Verlängerungskabels kann das Risiko von Feuer oder Stromschlägen nach sich ziehen. Wenn die Verwendung eines Verlängerungskabels unerlässlich ist, vergewissern Sie sich, dass die Kabelgröße für Kabel mit einer Länge von max.2,0 m (6,5 Fuß) der AWG-Stufe 18 und für Kabel mit einer Länge von max. 3,0 m (9,8 Fuß) der AWG-Stufe 16 entspricht. 5. Um das Risiko von Feuer, Stromschlägen oder Verletzungen zu minimieren, verwenden Sie das Ladegerät nicht in defektem oder beschädigtem Zustand. Wenden Sie sich an einen qualifizierten Motorola-Kundendienstmitarbeiter. 6. Demontieren Sie das Gerät nicht. Das Ladegerät kann nicht repariert werden, und es sind keine Ersatzteile verfügbar. Die Demontage des Ladegeräts kann zu Feuer oder Stromschlägen führen. 7. Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie versuchen, das Gerät zu warten oder zu reinigen, um Stromschläge zu vermeiden.

SICHERHEITSRICHTLINIEN FÜR DEN BETRIEB

• Schalten Sie das Funkgerät beim Aufladen des Akkus aus.

• Dieses Gerät ist nicht für die Verwendung im Freien geeignet. Verwenden Sie es nur in trockenen Umgebungen/Bedingungen.

• Schließen Sie das Gerät nur an einen ordnungsgemäß gesicherten und verkabelten Netzanschluss mit der richtigen Spannung an (siehe Angabe auf dem Produkt).

• Trennen Sie das Ladegerät von der Netzspannung durch Abziehen des Netzsteckers.

• Die Steckdose für dieses Gerät sollte sich in der Nähe befinden und leicht zugänglich sein.

• Die max. Umgebungstemperatur für das Netzteil darf 40 °C nicht übersteigen.

• Vergewissern Sie sich, dass das Kabel so verlegt ist, dass niemand darauf treten oder darüber stolpern kann. Des Weiteren darf es weder mit Wasser in Berührung kommen, Zugkräften ausgesetzt oder beschädigt werden.Deutsch

ÜBERSICHT ÜBER DAS FUNKGERÄT

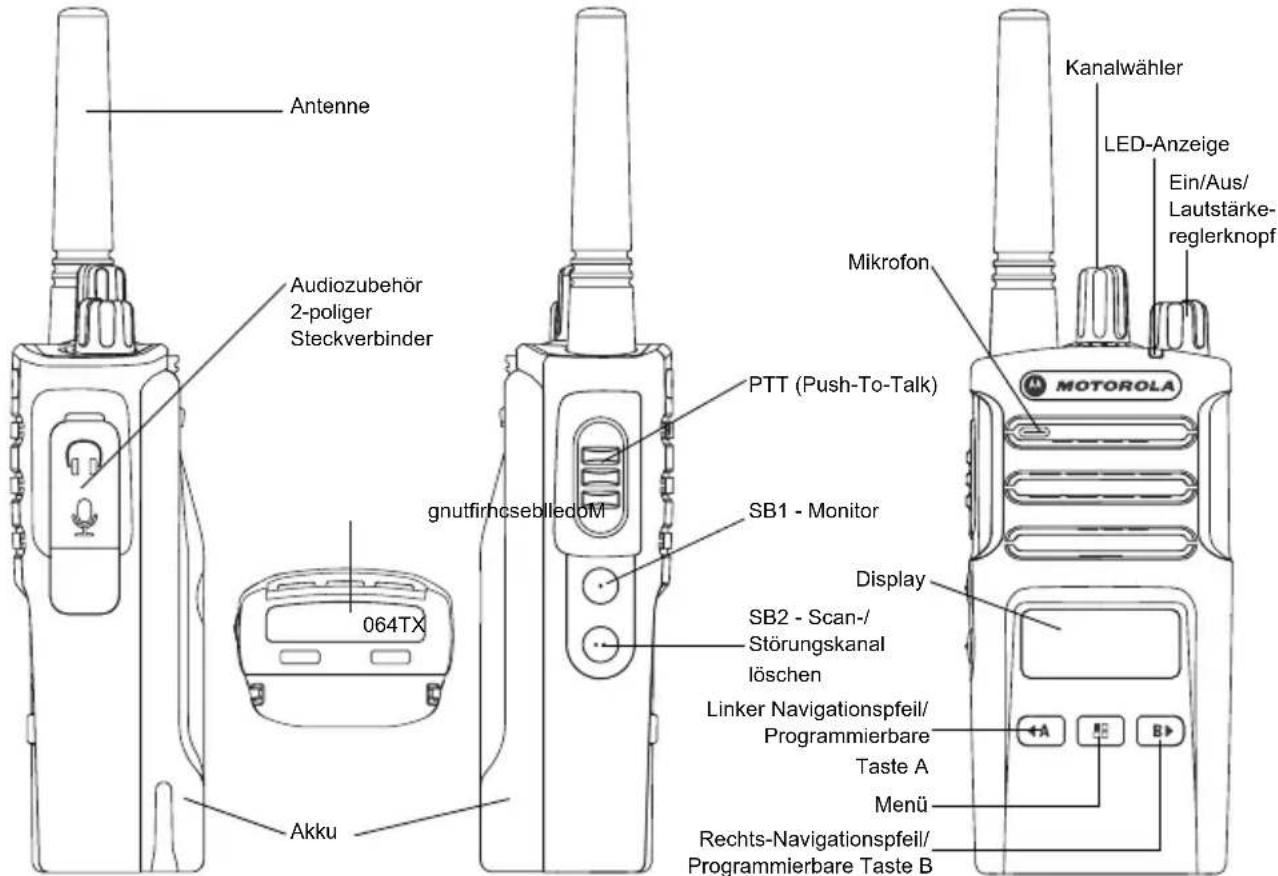

TEILE DES FUNKGERÄTS

AntenneAudiozubehör 2-poliger Steckverbinder Akku PTT (Push-To-Talk)SB1 - MonitorSB2 - Scan-/StörungskanallöschenDisplayLinker Navigationspfeil/ProgrammierbareTaste A Menü Rechts-Navigationspfeil/Programmierbare Taste BMikrofonKanalwählerEin/Aus/Lautstärke-reglerknopfLED-Anzeige 064TX gnutfirhcseblledoMDeutsch

FUNKGERÄT Ein/Aus/Lautstärkereglerknopf Hiermit schalten Sie das Funkgerät ein oder aus und stellen seine Lautstärke ein. Mikrofon Sprechen Sie beim Senden einer Nachricht deutlich in das Mikrofon. Antenne Die Antenne des Funkgeräts kann nicht entfernt werden. Zubehöranschluss Zum Anschluss kompatiblen Audiozubehörs. Modellbeschriftung Gibt das Modell des Funkgeräts an. LED-Anzeige Dient zur Anzeige des Akkustatus, des Einschaltstatus, der Funkrufinformationen und des Scanstatus. Tasten an der Vorderseite

• Taste Ermöglicht den Zugriff zum Einrichten von Funktionen wie VOX/iVox-Ebenen usw. Ermöglicht außerdem die Navigation durch alle Funktionen im Programmiermodus. Standardmäßig auf Kanal 1 voreingestellt.

• Programmierbare Taste Ermöglicht die Auswahl von Ebenen- und Umschaltoptionen für Funktionen, auf denen sich das Menü befindet. Standardmäßig so eingerichtet, dass der aktuell programmierte Rufton erstellt wird.Deutsch

• Programmierbare Taste Ermöglicht die Auswahl von Ebenen- und Umschaltoptionen für Funktionen, auf denen sich das Menü befindet. Standardmäßig auf den Gegenlichtmodus voreingestellt. Hinweis: Durch kurzes Drücken der programmierbaren Taste (A oder B) wird das Funkgerät auf den voreingestellten Kanal eingestellt, und das Funkgerät gibt ein gutes akustisches Signal ab. Sie können diesen Tasten über die CPS unterschiedliche Funktionen zuordnen. Beispiel: Beleuchtungs-Timeout, Burst rückgängig machen, Scan-/Störungskanal, Monitor und Ruftöne. Weitere Informationen zum Programmieren dieser Tasten erhalten Sie unter „Aufrufen des Programmiermodus“ auf Seite 15 und „CPS (Computer Programming Software)“ auf Seite 16. Seitliche Tasten

• Sendetaste (PTT) Drücken und halten Sie diese Taste zum Sprechen, und lassen Sie sie zum Hören wieder los.

• Seitliche Taste 1 (SB1) Die seitliche Taste 1 ist eine allgemeine Taste, die über die CPS konfiguriert werden kann. Standardmäßig auf den Monitormodus voreingestellt.

• Seitliche Taste 2 (SB2) Die seitliche Taste 2 ist eine allgemeine Taste, die über die CPS konfiguriert werden kann. Standardmäßig auf den Scan-/Störungskanal-Modus voreingestellt.Deutsch

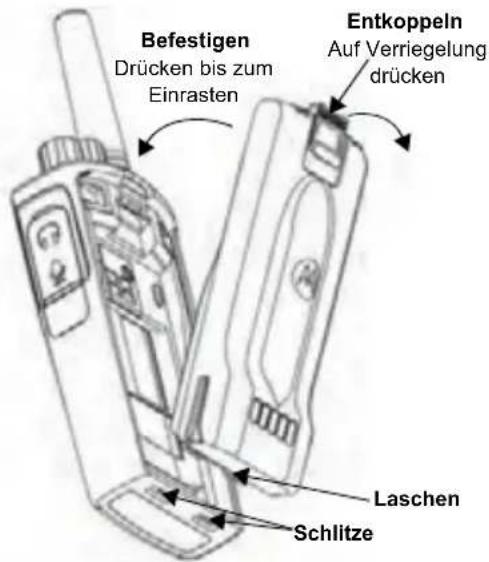

AKKUS UND LADEGERÄTE Installieren des Lithium-Ionen-Akkus (Li-Ion)

1. Schalten Sie das Funkgerät aus.

2. Setzen Sie die Laschen an der Unterseite des Akkus mit den

Schlitzen auf der Unterseite des Gehäuses des Funkgeräts und mit dem Motorola-Logo auf dem Akku nach oben zeigend ein.

3. Drücken Sie den Akku an der vorderen Kante nach unten in

das Funkgerät, bis ein Klicken zu hören ist. Entfernen des Lithium-Ionen-Akkus (Li-Ion)

1. Schalten Sie das Funkgerät aus.

2. Drücken Sie die Akkuverriegelung nach unten, und halten

Sie sie gedrückt, während Sie den Akku entfernen.

3. Ziehen Sie den Akku aus dem Funkgerät heraus.

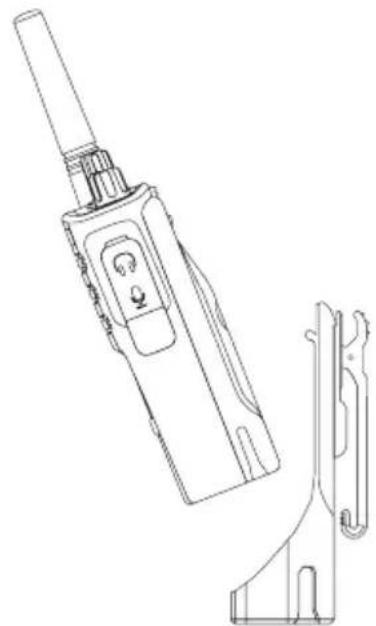

Gürteltasche Die Modelle XT420 und XT460 werden mit einer Gürteltasche anstelle des Gürtel-Clips geliefert, damit sie leichter zu tragen sind. Entkoppeln Auf Verriegelung drücken Schlitze Laschen Befestigen Drücken bis zum EinrastenDeutsch

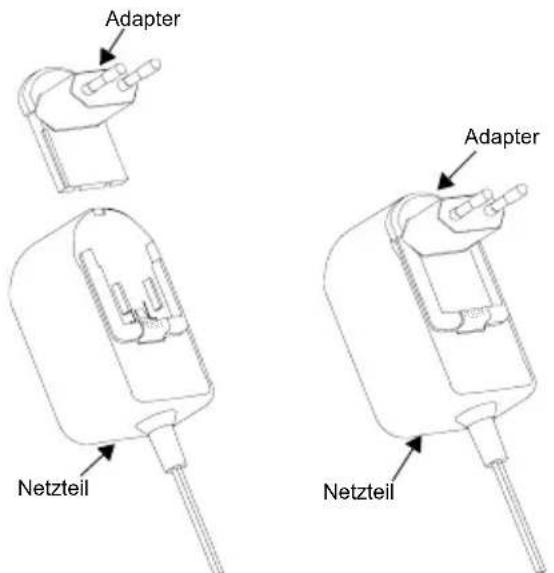

Netzteil, Adapter und in Ladeleiste einsetzbares Ladegerät Das Funkgerät wird mit einem in die Ladeleiste einsetzbaren Ladegerät, einem Netzteil (auch als Transformator bezeichnet) und einer Reihe von Adaptern geliefert. Das Netzteil kann nach Bedarf auf einen der Adapter wechseln, die Sie zusammen mit Ihrem Funkgerät erhalten haben. Welchen Adapter Sie installieren, richtet sich nach Ihrer Region. Nachdem Sie den Adapter ermittelt haben, der zu Ihrer Netzsteckdose passt, fahren Sie wie folgt mit der Installation fort:

• Schieben Sie den Adapter an seinen Einkerbungen in das Netzeil, bis dieser einrastet.

• Zum Entfernen schieben Sie den Adapter nach oben. Hinweis: Der auf den Bildern gezeigte Adapter dient nur der Veranschaulichung. Der von Ihnen installierte Adapter kann sich davon unterscheiden. Wenn Sie ein zusätzliches Ladegerät oder Netzteil erwerben, müssen Sie sicherstellen, dass Sie ein entsprechendes in die Ladeleiste einsetzbares Ladegerät und ein passendes Netzteil wählen. In Ladeleiste Netzteil PUSH PUS

PUSH PUSH Netzteil Netzteil Adapter AdapterDeutsch

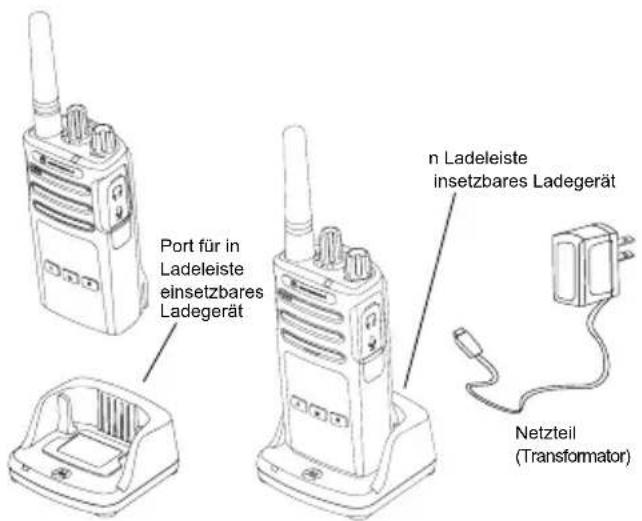

Laden mit einem Einzelladegerät in der Ladeleiste

1. Legen Sie das Ladeleiste-Einzelladegerät auf eine flache

2. Stecken Sie den Anschluss des Netzteils in den Port auf der

Seite des Ladeleiste-Einzelladegeräts.

3. Schließen Sie den AC-Adapter an eine Steckdose an.

4. Setzen Sie das Funkgerät mit dem Funkmodul nach vorne

zeigend in das Ladeleiste-Einzelladegerät ein, wie in der Abbildung dargestellt. Hinweis: Beim Aufladen eines in ein Funkgerät eingesetzten Akkus sollten Sie das Funkgerät ausschalten, damit eine vollständige Ladung erzielt wird. Weitere Informationen finden Sie unter „Sicherheitsrichtlinien für den Betrieb“ auf Seite 3. Aufladen eines Standard-Akkus Mit dem Ladeleiste-Einzelladegerät kann entweder der Akku (mit Funkgerät oder mit Funkgerät und Gürteltasche) oder ein Standalone-Akku aufgeladen werden. Netzteil (Transformator) In Ladeleiste einsetzbares Ladegerät Port für in Ladeleiste einsetzbares Ladegerät Tabelle 1: Von Motorola zugelassene Akkus Artikelnummer Beschreibung PMNN4434_R Standard-Lithium-Ionen-Akku PMNN4453_R Hochleistungs-Lithium-Ionen-AkkuDeutsch

Ladeleiste-Einzelladegerät LED-Anzeigen (*) Normalerweise wird eine Neupositionierung des Akkus das Problem beheben. (**) Der Akku ist zu warm oder zu kalt, oder es wird eine falsche Netzspannung verwendet. Wenn KEINE LED-Anzeige vorliegt:

1. Überprüfen Sie, ob das Funkgerät mit Akku oder der Akku für sich allein richtig eingesetzt ist.

2. Stellen Sie sicher, dass das Netzkabel richtig in die Ladebuchse eingesteckt ist.

3. Vergewissern Sie sich, dass der mit dem Gerät verwendete Akku in Tabelle 1 aufgeführt ist.

Tabelle 2: LED-Anzeige des Ladegeräts Status LED-Status Kommentare Einschalten Grün für ca. 1 s Laden Konstant rot Vollständig geladen Konstant grün Akkufehler (*) Schnelles rotes Blinken Wartet auf die Aufladung (**) Blinkt langsam orange Akku-Ladestatus Blinkt 1 Mal rot Akkuladestand niedrig Blinkt 2 Mal orange Akku halbvoll Blinkt 3 Mal grün Akku vollDeutsch

INBETRIEBNAHME DES GERÄTS INBETRIEBNAHME DES GERÄTS Die nachfolgenden Erläuterungen finden Sie unter „Teile des Funkgeräts“ auf Seite 4 in der Bedienungsanleitung.

EIN-/AUSSCHALTEN DES FUNKGERÄTS

Zum Einschalten des Funkgeräts drehen Sie den Ein/Aus/ Lautstärkereglerknopf im Uhrzeigersinn. Das Funkgerät gibt Folgendes wieder:

• Hinweiston beim Einschalten und Ansage der Kanalnummer, oder

• Ansage des Akkuladezustands und der Kanalnummer, oder

• Lautlos (Signaltöne deaktiviert) Die LED-Anzeige blinkt kurz rot. Um das Funkgerät wieder auszuschalten, drehen Sie den EIN/AUS/Lautstärkereglerknopf gegen den Uhrzeigersinn, bis er hörbar klickt und die LED-Anzeige des Funkgeräts ausgeht.

EINSTELLEN DER LAUTSTÄRKE

Drehen Sie den EIN/AUS/Lautstärkereglerknopf nach rechts, um die Lautstärke zu erhöhen bzw. nach links, um die Lautstärke zu verringern. Hinweis: Halten Sie das Funkgerät nicht zu nah ans Ohr, wenn es auf eine hohe Lautstärke gestellt ist bzw. beim Einstellen der Lautstärke.

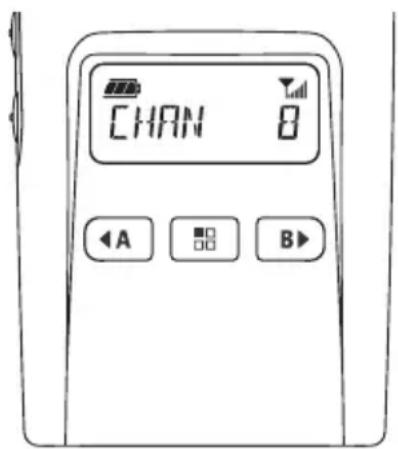

ABLESEN DES DISPLAYS

Hinweis: Das hier gezeigte Display dient nur zur Veranschaulichung der Position der Symbole. Jedes Funkgerät-Display kann anders ausschauen (Kanal und Code), basierend auf den vorprogrammierten Funkvorgaben und den in Ihrem Modell bzw. Ihrer Region verfügbaren Funktionen. Durch Drücken einer beliebigen Taste, mit Ausnahme der PTT- Taste, wird die Hintergrundbeleuchtung eingeschaltet.

AUSWÄHLEN EINES KANALS

Verwenden Sie den Kanalauswahl-Knopf, um einen bestimmten Kanal auszuwählen. Beim Einschalten oder beim Wechseln zu einem anderen Kanal wird die Kanalnummer durch eine Sprachanzeige bestätigt. Programmieren Sie jeden Kanal einzeln. Jeder Kanal hat seine eigene Frequenz, seinen eigenen Code zur Eliminierung von Interferenzen und eigene Scaneinstellungen Hi Power Akkulade-zustand Kanalanzeige Frequenzanzeige Anzeige des Codes zur Eliminierung von Interferenzen Tastensperre Signalstärke Verschlü-sselung Vox/iVox Repeater/Umgehungsfunktion Kanalnummer Anzeige des Programmierungs-modus ScannenDeutsch

SPRECHEN UND ÜBERWACHUNG

Es ist wichtig, vor einer Übertragung den Datenverkehr zu überwachen, um zu vermeiden, dass Sie „über eine andere Person sprechen“, die bereits Daten überträgt. Zur Überwachung drücken und halten Sie die SB1 (*)- Taste, um auf den Datenverkehr im Kanal zuzugreifen. Wenn keine Aktivität vorhanden ist, hören Sie eine statische Aufladung. Zum Freigeben drücken Sie die SB1- Taste erneut. Sobald kein Datenverkehr im Kanal vorliegt, fahren Sie mit Ihrem Anruf fort, indem Sie die PTT-Taste drücken. Bei der Übertragung leuchtet die LED-Anzeige des Funkgeräts konstant rot. Hinweis: Zum Hören aller Aktivitäten auf einem aktuellen Kanal drücken Sie kurz die SB1-Taste, um den CTCSS/DPL- Code auf 0 zu setzen. Diese Funktion wird als „CTCSS/ DPL Defeat“ (Sprachaktivität auf Stumm gesetzt) bezeichnet. (*) Hierbei wird davon ausgegangen, dass die SB1-Taste nicht für einen anderen Modus programmiert wurde.

EMPFANGEN EINES ANRUFS

1. Wählen Sie einen Kanal durch Drehen des Kanalauswahl-

Knopfes, bis Sie den gewünschten Kanal erhalten.

2. Stellen Sie sicher, dass die PTT-Taste freigegeben wurde,

und warten Sie auf Sprachaktivität.

3. Die LED-Anzeige blinkt rot, wenn auf dem Funkgerät ein

4. Zum Antworten halten Sie das Funkgerät senkrecht 2,5 bis

5,0 cm vom Mund entfernt. Drücken Sie zum Sprechen die Sendetaste (PTT), und lassen Sie sie zum Hören wieder los. Hinweis: Bitte beachten Sie, dass die LED beim Empfangen oder Senden immer rot leuchtet. SPRECHBEREICH Funkgeräte der XT-Serie sind für maximale Leistung und eine Verbesserung des Übertragungsbereichs im Feld konzipiert. Es wird empfohlen, dass Sie keine Funkgeräte weniger als 1,5 Meter voneinander entfernt verwenden, um Störungen zu vermeiden. Die Reichweite des XT460 beträgt 16.250 Quadratmeter, 13 Stockwerke und 9 km in flachen Gebieten. Der Sprechbereich ist vom Gelände abhängig. Es wird durch Betonwände, starke Belaubung sowie die Bedienung des Funkgeräts in Gebäuden oder in Fahrzeugen beeinflusst. Die optimale Reichweite wird in ebenen, offenen Bereichen mit bis zu 9 km Abdeckung erzielt. Eine mittlere Reichweite wird erzielt, wenn Gebäude und Bäume im Weg sind. Minimale Reichweite wird erzielt, wenn dichter Baumbestand und Berge den Kommunikationsweg blockieren. Um eine einwandfreie Kommunikation zu gewährleisten, müssen Kanal, Frequenz und Code zur Eliminierung von Interferenzen bei beiden Funkgeräten gleich eingestellt sein. Dies hängt von dem gespeicherten Profil ab, das auf dem Funkgerät vorprogrammiert wurde:

1. Kanal: Aktueller Kanal, den das Funkgerät verwendet,

abhängig vom Modell des Funkgeräts.

2. Frequenz: Die Frequenz, die das Funkgerät zum Senden/

Empfangen verwendet.

3. Code zur Eliminierung von Interferenzen: Diese Codes

helfen, durch die Wahl von Codekombinationen Störungen zu minimieren.

INBETRIEBNAHME DES GERÄTS jeden unverständlich machen, der nicht auf diesen spezifischen Code eingestellt ist. 5. Bandbreite: Manche Frequenzen haben einen auswählbaren Kanalabstand, der für optimale Klangqualität auf andere Funkgeräte abgestimmt sein muss. Weitere Informationen zum Einstellen der Frequenzen und CTCSS/DPL-Codes in den Kanälen finden Sie in „Aufrufen des Programmiermodus“ auf Seite 15 Hinweis: Codes zur Eliminierung von Interferenzen werden auch als CTCSS/DPL-Codes oder PL/DPL-Codes bezeichnet.

LED-ANZEIGEN DES FUNKGERÄTS

Funkstatus LED-Anzeige Kanal-Alias bearbeiten Roter Heartbeat Kanal belegt Orangefarbenes Dauerlicht Klon-Modus Zwei orangefarbene Heartbeats Klon-Vorgang läuft Orangefarbenes Dauerlicht Schwerwiegender Fehler beim Einschalten Ein grünes Blinken, ein orangefarbenes Blinken, ein grünes Blinken, dann für 4 Sekunden wiederholen Akku leer Orangefarbener Heartbeat Abschaltung bei niedrigem Akkustand Schneller orangefarbener Heartbeat Monitor LED ist aus Einschalten Konstant Rot für 2 Sekunden 'Leerlauf'-Programmiermodus/ Kanalmodus Grüner Heartbeat Suchmodus Schneller Roter Heartbeat Senden (Tx)/Empfangen (RX) Roter Heartbeat Übertragen im Stromsparmodus Orangefarbenes Dauerlicht VOX-/iVOX-Modus Doppelter roter Heartbeat Hinweis: Kanalalias bearbeiten gilt nur für Display-ModelleDeutsch

INBETRIEBNAHME DES GERÄTS Zurücksetzen auf Werkseinstellungen Durch „Zurücksetzen auf Werkseinstellungen“ werden alle Funktionen des Funkgeräts auf die Werksvorgaben zurückgesetzt. Drücken Sie dazu die PTT-, SB1- und SB2- Tasten gleichzeitig, während Sie das Funkgerät einschalten, bis Sie einen hohen Signalton hören.Deutsch

PROGRAMMIERFUNKTIONEN PROGRAMMIER- FUNKTIONEN Aufrufen des Programmiermodus Der Programmiermodus ist ein spezieller Funkmodus, anhand dessen Sie die Grundfunktionen des Funkgeräts über den Bedienfeld-Programmiermodus einstellen. Um den Programmierungsmodus aufzurufen, halten Sie die PTT-Taste und die SB1-Taste gleichzeitig 3 Sekunden lang gedrückt, während Sie das Funkgerät einschalten. Sie hören ein klares akustisches Signal, was darauf hinweist, dass das Funkgerät in den Programmiermodus gewechselt ist. Die LED-Anzeige des Funkgeräts blinkt mit einem grünen Heartbeat. Hinweis: Der standardmäßige Programmiermodus ist auf die Option „Leerlauf“ gesetzt. Wenn das Funkgerät auf den Programmiermodus eingestellt ist, wird das Symbol angezeigt, und der aktuelle Aliasing-Name des Kanals blinkt, um anzuzeigen, dass Sie durch Drehen des Kanalauswahl-Knopfes den Kanal auswählen können, den Sie programmieren möchten. Im Programmiermodus kann das Funkgerät Werte für jeden Kanal durch Umschalten zwischen den verschiedenen verfügbaren Programmierungsmodi einstellen:

• CTCSS/DPL-Codes (Code zur Eliminierung von Inter- ferenzen)

• Um ohne Speichern der Änderungen zwischen den verschiedenen Programmierauswahlmodi zu wechseln, drücken Sie kurz die PTT-Taste oder die -Taste.

• Um die Änderungen zu speichern, halten Sie die PTT- Taste gedrückt. Das Funkgerät kehrt in den „Leerlauf“- Programmiermodus zurück.

• Im „Leerlauf“-Programmiermodus können Sie durch Drücken der PTT-Taste den Programmiermodus ganz verlassen.

• Wenn Sie zum Anfang der Optionen des Programmiermodus zurückkehren, speichert das Funkgerät automatisch alle Änderungen, selbst wenn Sie das Funkgerät ausschalten.

• Sie können den Programmiermodus verlassen, ohne die Änderungen zu speichern (solange Sie nicht zum Anfang der Optionen des Programmiermodus zurückkehren), indem Sie das Funkgerät ausschalten.Deutsch

SOFTWARE) Funkgeräte der XT-Serie sind über die CPS programmierbar. Die CPS kann kostenlos von www.motorolasolutions.com heruntergeladen werden. Die CPS ermöglicht dem Benutzer, die Frequenzen, PL/DPL-Codes und andere Funktionen, wie z. B. Direkte Frequenzeingabe, Auswahl von Repeater/Talk Around, Sendezeitbegrenzer, Stromsparmodus, Auswahl des Akkutyps, Scan-Liste, Ruftöne, Verschlüsselung, Rückwärts-Burst usw., zu programmieren. Die CPS ist ein sehr nützliches Tool, da sie den Bedienfeld-Programmiermodus sperren bzw. die Änderung einer bestimmten Funktion des Funkgeräts beschränken kann (um zu vermeiden, dass voreingestellte Funkwerte versehentlich gelöscht werden). Darüber hinaus bietet sie Sicherheit, indem Sie die Möglichkeit erhalten, ein Kennwort für das Profil der Funkgerät-Verwaltung festzulegen. Weitere Informationen finden Sie im Diagramm mit der Featureübersicht am Ende der Bedienungsanleitung. Hinweis: (*) Beim CPS-Programmierkabel handelt es sich um separat erhältliches Zubehör. Die Artikelnummern finden Sie im Abschnitt „Zubehör“. Siehe CPS CD für detaillierte Informationen zu CPS. USB-Anschlüsse CPS-Programmierkabel Zu programmieren- des Funkgerät In Ladeleiste einsetzbares LadegerätDeutsch

VERWENDUNG UND PFLEGE

VERWENDUNG UND PFLEGE Beim Eintauchen des Funkgeräts in Wasser... Das Funkgerät ausschalten und die Akkus entnehmen Mit einem weichen Tuch trocknen Das Funkgerät solange nicht verwenden, bis es vollständig trocken ist Weiches, angefeuchtetes Tuch zum Reinigen des Gehäuses verwenden Nicht in Wasser eintauchen Keinen Alkohol oder Reinigungslösungen verwendenDeutsch

VERWENDUNG UND PFLEGE

Hinweis MOTOROLA, MOTO, MOTOROLA SOLUTIONS und das stilisierte M-Logo sind Warenzeichen oder eingetragene Warenzeichen der Motorola Trademark Holdings, LLC und werden unter Lizenz verwendet. Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber. © 2013 Motorola Solutions, Inc. Alle Rechte vorbehalten.Fran
