T6 Walkie Talkie - Radio ZEBRA - Kostenlose Bedienungsanleitung

Eigenschaften	Details
Produkttyp	Walkie Talkie
Reichweite	Bis zu 10 km im freien Gelände
Frequenzen	UHF, VHF
Anzahl der Kanäle	16 programmierbare Kanäle
Batterie	Wiederaufladbare Lithium-Ionen-Batterie, 12 Stunden Laufzeit
Abmessungen	Leichtes Gewicht, kompakte Abmessungen für einfache Handhabung
Verwendung	Ideal für Outdoor-Aktivitäten, Veranstaltungen, Sicherheit und professionelle Kommunikation
Wartung	Regelmäßige Reinigung, Überprüfung von Batterie und Verbindungen
Sicherheit	Vorsichtig verwenden, Kontakt mit Wasser und extremen Temperaturen vermeiden
Im Lieferumfang enthaltenes Zubehör	Ladegerät, Antenne, Gürtelclip
Garantie	1 Jahr Herstellergarantie

Häufig gestellte Fragen - T6 Walkie Talkie ZEBRA

Wie lädt man das ZEBRA T6 Walkie Talkie auf?

Um das ZEBRA T6 aufzuladen, schließen Sie das mitgelieferte USB-Kabel an das Gerät und eine USB-Stromquelle an. Lassen Sie es etwa 4 bis 5 Stunden laden, bis die Ladeanzeige grün wird.

Warum ist der Ton beim ZEBRA T6 leise?

Überprüfen Sie die Lautstärke des Geräts. Stellen Sie außerdem sicher, dass der Lautsprecher nicht blockiert ist und das Mikrofon ordnungsgemäß funktioniert.

Wie stellt man die Kanäle am ZEBRA T6 ein?

Drücken Sie die 'Menü'-Taste und verwenden Sie die Pfeiltasten, um zur Kanaloption zu navigieren. Wählen Sie den gewünschten Kanal durch Drücken der 'OK'-Taste aus.

Das ZEBRA T6 lässt sich nicht einschalten, was tun?

Stellen Sie sicher, dass das Gerät vollständig aufgeladen ist. Wenn es sich immer noch nicht einschaltet, versuchen Sie, das Gerät zurückzusetzen, indem Sie den Akku für einige Sekunden entfernen und wieder einsetzen.

Wie führt man ein Firmware-Update beim ZEBRA T6 durch?

Laden Sie die Update-Software von der offiziellen ZEBRA-Website herunter. Verbinden Sie das Gerät über USB mit Ihrem Computer und folgen Sie den Anweisungen auf dem Bildschirm.

Das ZEBRA T6 empfängt keine anderen Geräte, was tun?

Überprüfen Sie, ob alle Geräte auf demselben Kanal sind und die Reichweite nicht durch Wände oder andere Objekte blockiert wird. Stellen Sie außerdem sicher, dass die anderen Geräte nicht stummgeschaltet sind.

Wie verwendet man die GPS-Ortungsfunktion beim ZEBRA T6?

Stellen Sie sicher, dass die GPS-Funktion in den Einstellungen aktiviert ist. Drücken Sie die dedizierte Taste, um GPS zu aktivieren und Ihre aktuelle Position anzuzeigen.

Ist das ZEBRA T6 wasserdicht?

Ja, das ZEBRA T6 ist wasser- und staubresistent, aber es wird empfohlen, es nicht vollständig ins Wasser einzutauchen.

Wie setzt man das ZEBRA T6 auf die Werkseinstellungen zurück?

Gehen Sie zu den Einstellungen, wählen Sie die Option 'Zurücksetzen' und bestätigen Sie Ihre Auswahl. Dadurch wird das Gerät auf die Werkseinstellungen zurückgesetzt.

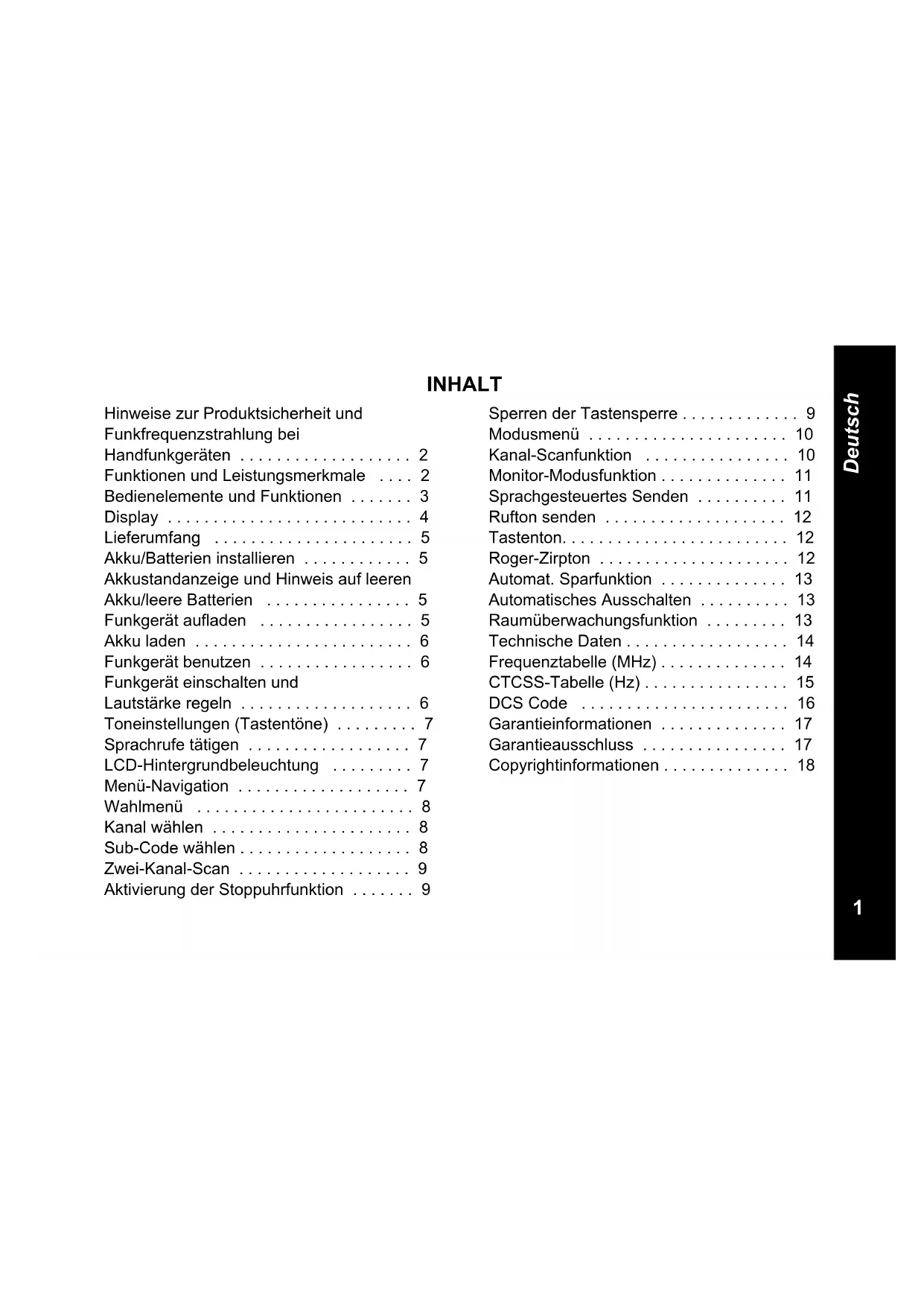

BEDIENUNGSANLEITUNG T6 Walkie Talkie ZEBRA

TLKR T6 Benutzerhandbuch

Hinweise zur Produktscherheit und

Funkfrequenzstrahlung bei

Handfunkgeräten 2

Funktionen und Leistungsmerkmale 2

Bedienelemente und Funktionen 3

Display 4

Lieferumfang 5

Akku/Batterien installieren 5

Akkustandanzeige und Hinweis auf leeren

Akku/leere Batterien 5

Funkgerat auflagen 5

Akku laden 6

Funkgerat benutzen 6

Funkgerät einschalten und

Lautstärke regeln 6

Toneinstellungen (Tastentone) 7

Sprachrufe tätigen 7

LCD-Hintergrundbeleuchting 7

Menu-Navigation 7

Wahlmenü 8

Kanal wahlen 8

Sub-Code wahlen 8

Zwei-Kanal-Scan 9

Aktivierung der Stoppuhrfungtion 9

SperrenderTastensperre. 9

Modusmenu 10

Kanal-Scanfunktion 10

Monitor-Modusfunktion 11

Sprachgesteuertes Senden 11

Rufton senden 12

Tastenton. 12

Roger-Zirpton 12

Automat. Sparfungtion 13

Automatisches Ausschalten 13

Raimüberwachungsfunktion 13

Technische Daten 14

Frequenzlabelle (MHz) 14

CTCSS-Tabelle (Hz) 15

DCS Code 16

Garantieinformationen 17

Garantieausschluss 17

Copyrightinformationen 18

Hinweise zur Produktssicherheit und Funkfrequenzstrahlung bei Handfunkgeräten

Warnhinweis

Bitte lessen Sie vor

Inbetriebnahme desses

Produktsi die mit Ihrem

Funkgerät gelieferte Beilage

über Produktssicherheit und

Funkfrequenzstrahlung zum

sicheren Betrieb des

ACHTUNG!

Lesen SieittevorVerwendungdeses
ProdukstiedmitHremFunkgeratgelieferte

Beilage über Produktssicherheit und Funkfrequenzstrahlung, da sie nützliche Informationen zur Einhaltung der Strahlenschutzbedingungen enthalt.

Funktionen und Leistungsmerkmale

8 PMR-Kanäle
121 Sub-Codes (38 CTCSS-Codes & 83 DCS-Codes)
- bis zu 8 km Reichweite
- Interne VOX-Schaltung
- Auswahl von 5 verschiedeneen Rufhinweistönen
- LCD-Display mit Hintergrundbeleuchting
- Headset-Buchse für optionales Headset
- Roger-Zirpton
- Betriebstimer
- Raumüberwachung
- Akkuladegerät
- Akkustandanzeige
- Kanalüberwachung
- Kanal-Scan
Zwei-Kanal-Scan
Tastatursperre
- Automat. Abschaltfunktion
Die Reichweite kann je nach Betriebsumfeld und/oder topografischen Bedingungen variieren.

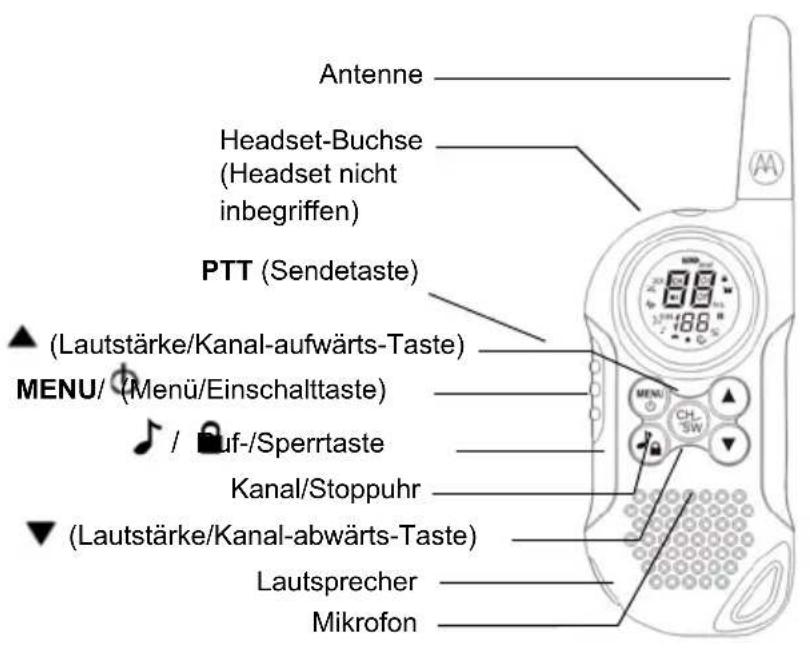

Bedienelemente und Funktionen

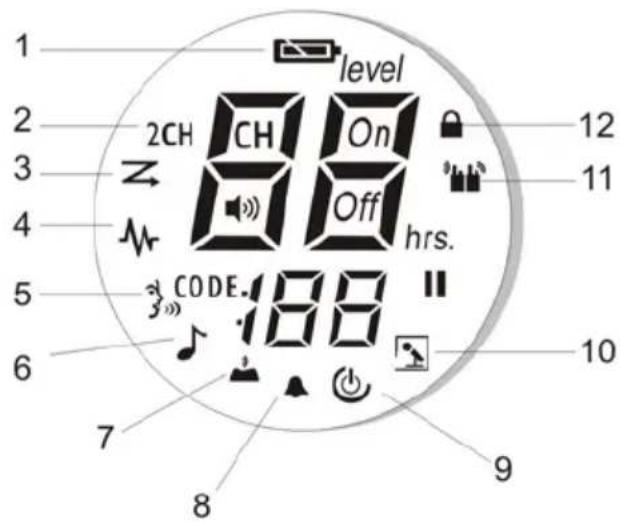

Display

1. Akkustandanzeige
2. Zwei-Kanal-Scan-Anzeige
3. Scan-Betriebsanzeige
4. Monitoranzeige
5. VOX-Anzeige (sprachgesteuertes Senden)
6. Sendeton/Rufton
7. Tastentonanzeige
8. Roger-Zirptonanzeige
9. APO-Anzeige (Automat. Abschalten)
10. Raumüberwachungsanzeige
11. Empfang/Senden-Anzeige
12. Tastatursperrenanzeige

Wir gratulieren Ohnen zum Erwerb des TLKR T6 Funkgeräts. Sie haben ein leichtes, handliches Funkgerät erstanden, das sich ausgezeichnet zum Einsatz bei sportlichen Betätigungen wie Wandern, Schifahren und anderen Freizeitbeschäftigungeneignet, bei denen Sie in Kontakt mit Familie und Freunden bleiben möchen. Dieses Funkgerät sorgt stets für effiziente Kommunikation. Das kompakte und hochmoderne Gerät ist mit einer Vielzahl von Funktionen ausgestattet.

Lieferumfang

Der Lieferumfang umfasst 2 TLKR T6 Funkgeräte, zwei Gürtelclips, eine Ladeschale, Wechselstromadapter, zwei Akkustützhalterungen, zwei wieder aufladbare NiMH-Akkus und die vorliegende Anleitung. Das Gerät kann auch mit 4 AAA-Alkalibatterien betrieben werden (nicht inbegriffen).

Akku/Batterien installieren

Das TLKR T6 Funkgerät wird mit dem NiMH-Akku oder mit 4 AAA-Alkalibatterien betrieben (nicht inbegriffen). Bei Verwendung von Alkalibatterien wird der Gebrauch qualitativ hochwertiger Batterien empfohlen.

NiMH-Akku anbringen:

1. Stellen Sie sicher, dass das Funkgerät abgeschaltet ist (OFF).
2. Entfernen Sie den Deckel des Akkufachs, indem

Sie auf die Lasche unter am Fach drücken, so dass der Deckel abgenommen werden kann.

1. Setzen Sie den NiMH-Akkupack in das Akkufach ein. Beachten Sie damit die + und - Symboleinnen im Fach. Bei falsch eingesetztem Akkupack Funktioniert das Gerät nicht.
2. Bringen Sie den Deckel des Akkufachs wieder an.

Akkustandanzeige und Hinweis auf leeren Akku/leere Batterien

Das Gerät ist mit einem Akkustandmesser ausgestattet, der den Status des Akkus/der Batterien am Display anzeigt. Bei niedrigem Stand blinkt das Symbol für die Akkustandanzeige

Laden Sie die NiMH-Akkus unverzüglich auf.

Funkgerät aufladen

Wenn Sie den wieder aufladbaren NiMH-Akku verwenden, können zwei TLKR T6 Funkgeräte direkt oder in der mitgelieferten Ladeschale aufgeladen werden.

Vergewissern Sie sich, dass das Funkgerät abgeschaltet (OFF) ist, bevor Sie es in die Ladeschale geben. Bei eingeschalteten Funkgerät kann es zu Falschanzeigen des Akkustandmessers kommt.

Direktes Aufladen:

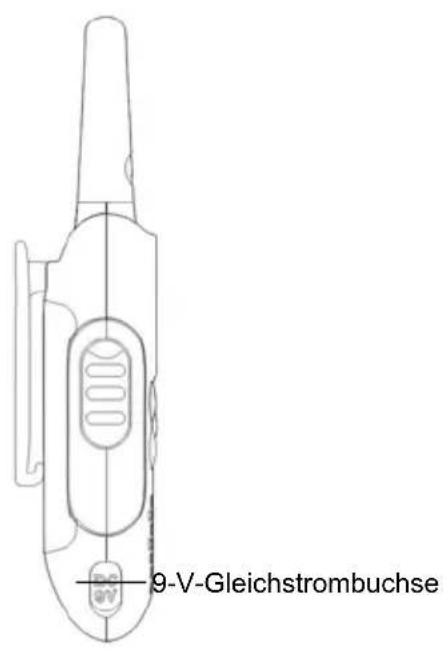

1. Schließen Sie den WS-Adapterstecker an die 9V-WS-Buchse des Funkgerats an und verbinden Sie das andere Ende mit der Stromquelle im Fahrzeug.

Aufladen in der Ladeschale:

1. Schlieben Sie den WS-Adapter an die 9V-WS-Buchse und an eine standardgemäße Netzsteckdose an.
2. Stellen Sie die Ladeschale auf eine ebene Oberfläche (Tisch/Schreibtisch) und legen Sie das Funkerat mit der Tastatur nach vorneisend in die Ladeschale ein.
3. Vergewissem Sie sich, dass die LED aufleucht. Laden Sie den Akku 16 Stunden lang und nehmen Sie das Funkerat danach aus der Ladeschale.

Hinweis: Die LED-Ladeanzeigen leuchten, solange das/die Funkgeräte im Ladegerät belassen werden.

Akku laden

Der NiMH-Akku kann auch autonom geladen werden. Verwenden Sie dazu die mitgelieferte Akkustützhalterung.

1. Setzen Sie die Akkustützhalterung in die Ladeschale.

2. Legen Sie den NiMH-Akku ein, wobei Sieitte die Ausrichtung der Ladekontakte beachten. Der NiMH-Akku wird nur dann geladen, wenn er korrekt ausgerichtet eingelegt ist.

3. Vergewissern Sie sich, dass die LED aufleucht. Eine vollständige Aufladung dauert etwa 16 Stunden.

Hinweis: Die LED-Ladeanzeigen leuchten, solange das/die Funkgeräte im Ladegerät belassen werden.

Funkgerät benutzen

Bitte lessen Sie diese Anleitung vor der Erstverwendung Ihres neuen Funkgeräts vollständig durch, um seine Funktionen und Vorteile voll auszuschöpfen.

Funkgerä einschalten und Lautstärke regeln

1. Halten Sie zum Einsatz des Funkgeräts die Taste MENU/ gedrückt. Zum Höherstellen der Lautstärke drücken Sie auf Zum Leiserstellen der Lautstärke drücken Sie auf

2. Zum Ausschalten des Funkgeräts halten Sie erneut MENU/gedrückt.

Toneinstellung (Tastenton)

Ihr Funkerat gibt bei jeder Tastenbetätigung (außer bei Drücken von PTT- und Taste) einen Piepston ab.

Zur Aktivierung/Deaktivierung these Sie Piepstons drücken Sie die Taste MENU/fünfmal.Jetzt blinkt das Tastentonsymbol. Zur Aktivierung these Tons drucken Sie die Taste zur Deaktivierung drucken Sie die Taste

Sprachrufe tätigen

Einsatz des Funkgerats für Geschäfte:

1. Halten Sie die Sendetaste (PTT) gedrückt und sprechen Sie klar und deutlich 5 bis 8 cm vom Mikrofon entfernt. Während Sie senden, scheint das Symbol im Display auf. Damit der Anfang ihrer Nachricht nicht abgeschritten wird, drücken Sie die Sendetaste und pausieren kurz, bevor Sie zu sprechen beginnen.
2. Nachdem Sie fertig gesprochen haben, geben Sie die Sendetaste frei. Nun konnen Sie ankommende Rufe empfangen. Wahrend Sie empfangen, scheint das Symbol am Display auf.

Hinweis: Wenn Sie länger als 60 Sekunden senden, gibt das Funkerat einen Hinweiston zur Sendezeitbegrenzung ab und das Symbol linkt. Das Funkerat beendet den Sendevorgang.

LCD-Hintergrundbeleuchting

Die LCD-Hintergrundbeleuchtung wird automatisch eingeschaltet, sobald eine beliebige Taste (außer PTT) gedrckt wird. Die Hintergrundbeleuchtung wird ausgeschaltet, wenn mehr als 10 Sekunden lang keine Taste betätig wird.

Menu-Navigation

Für den Zugriff auf die fortgeschrittenen Funktionen des TLKR T6 ist Ihr Funker mit einer Menüfungtion ausgestattet.

1. Drücken Sie die Taste MENU/ um das Menu aufzurufen.
2. Durch weitere Betätigung von MENU/ durchlaufen Sie das Menu, bis Sie wieder in den normalen Betriebsmodus gelangen.

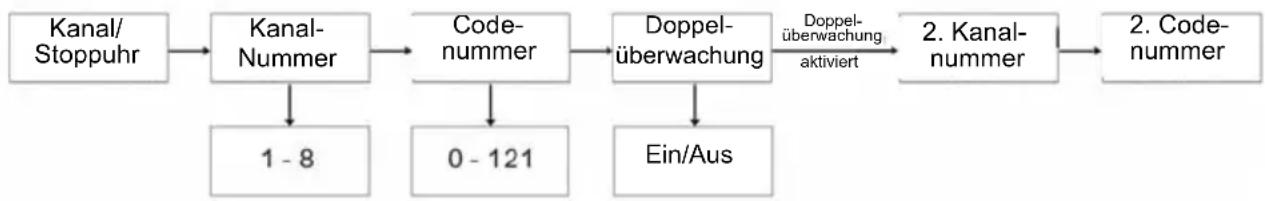

Wahlmenu

Das Funkgerät navigiert wie folgt durch these S Men:

Kanal wahlen

Ihr Funkerat verfügbar über 8 Kanäle und 121 Sub-Codes, die Sie zum Sprechen mit anderen Teilnehmern einsetzen konnen. Ein Geschäft ist nur dann möglich, wenn beide Teilnehmer auf denselben Kanal und Sub-Code eingestellt sind.

Kanal auswahlen:

1. Rufen Sie das Wahlmenu auf. Die Kanalanzeige blinkt.
2. Drücken Sie auf der, um die angezeigte KanalnummerHigher oder niedriger zu stellen. Wenn Sie der gebruckt halten, wird die angezeigte Kanalnummerfortlaufend higher oder niedriger gestellt.
3. Gehen Sie zur Sub-Code-Einstellung und wahlen Sie einen Sub-Code aus.

Sub-Code wahlen

Durch die Zuweisung eines Sub-Codes werden Störungen verringt. Beachten Sie jedochitte, dass Funkgeräte mit entsprechlichen Sub-Codes nicht miteinander kommunizieren können. Jedem der Kanäle 1 bis 8 kann ein beliebiger Code von 0 bis 121 zugewiesen werden.

1. Rufen Sie das Wahlmenu auf. Gehen Sie durch das Wahlmenu, bis die Sub-Code-Anzeige blinkt.
2. Drücken Sie auf der, um die angezeigte Sub-Code-NummerHigher oder niedriger zu stellen. Wenn Sie der getrückt halten, wird die angezeigte Sub-Code-Nummer fortlaufend higher oder niedriger gestellt.
3. Beenden Sie das Wahlmenu.

Zwei-Kanal-Scan

Das Funkerat kann abwechselnd den aktuellen Kanal und einen anderen Kanal abtasten. Dazu müssen Sie die Kanalnummer und den Sub-Code für den gewündsten Kanal eingeben.

Zum Einstellen eines zweiten Kanals und Startendes Zwei-Kanal-Scans gehen Sie wie folgt vor:

1. Navigation durch das Wahlmenu, bis das CH-Symbol der 2CH-Anzeige blinkt.
2. Drücken Sie auf Aeder, um die Nummer des Kanals zu wahlen und dann auf
3. Drücken Sie auf der, um den Sub-Code zu wahlen und dann auf

Hinweis: Wenn Sie für den zweiten Kanal dieselbe Kanalnummer und denselben Sub-Code wie für den aktuellen Kanal einstehen, Funktioniert der Zwei-KanalScan nicht.

Zum Ausschalten des Zwei-Kanal-Scans:

Drücken Sie die Taste und schalten Sie die Funktion aus (OFF).

Aktivierung der Stoppuhrfungtion

Dieses Funkgerät kann als Stoppuhr bis zu 60 Minuten und 59 Sekunden verwendet werden.

Hinweis:Bei aktiviertem Stoppuhrmodus konnen ankommende Signale empfangen werden.

Benutzen der Stoppuhr:

1. Drücken Sie die Taste, bis die Stoppuhr-anzeige im Display erscheint.
2. Drücken Sie die Taste um die Stoppuhr zu starten. Zum Anhalten der Stoppuhr drücken Sie die Taste erneut.
3. Drucken Sie die Taste zum den Zähler zugrückzusetzen.
4. Drücken Sie die Taste und halten Sie sie gedrückt, um die Stoppuhrfungtion zu verlassen

Aktivierung der Tastensperre

Sperren der Tastatur:

Drucken Sie die Taste /lang. Das Symbol entscheid.

Entsperren der Tastatur:

Drucken Sie die Taste /Feheut lang. Das

Symbol Perschwindet aus dem Display.

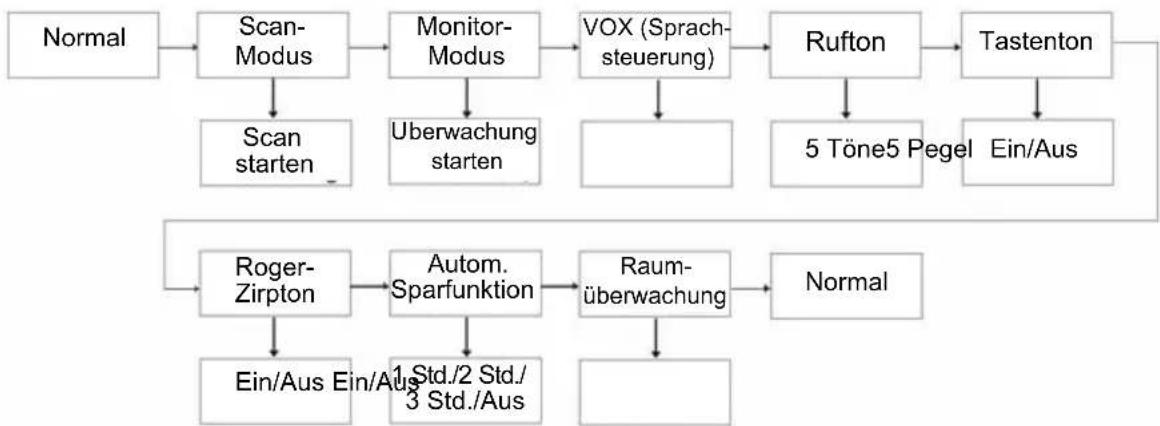

Modusmenu

Das Funkgerät navigiert wie folgt durch diese

Menu:

Kanal-Scanfungtion

Ihr TLKR T6 Funkerat ist mit einer Kanal-Scanfungtion ausgestattet, mit deren Hilfe alle 8 Kanäle mühelos abgetastet werden können. Wird ein aktiver Kanal erfasst, pausiert das Funkerat auf thisem Kanal, bis er wieder frei ist. Nach einer Pause von 2 Sekunden nimmt das Funkerat den Scan-Vorgang danach wieder auf. Wenn Sie die Sendetaste (PTT) drucken, während der Scan-Vorgang auf einem Kanal pausiert, können Sie auf thisem Kanal senden und den Scan-Modus beenden.

Zur Aktivierung des Kanal-Scans geben Sie wie folgt vor:

1. Rufen Sie das Modusmenu auf. Gehen Sie durch das Menu, bis das Symbol Drücken Sie zur Aktivierung der Scan-Funktion die Taste Der Kanal-Scan beginnt, im Display wird das Scan-Symbol angezeigt

Zur Deaktivierung der Scan-Funktion gehen Sie wie folgt vor:

Drücken Sie die MENU/-Taste. Das Scan-Symbol blinkt. Drücken Sie zur Deaktivierung der Scan-Funktion die Taste

Monitor-Modusfunktion

Mit Ihr dem TLKR T6 konnen Sie mit einem Tastendruck den aktuellen Kanal auf schwache Signale abhoren.

Zur Aktivierung des Monitor-Modus gehen Sie wie folgt vor:

1. Rufen Sie das Modusmenu auf. Gehen Sie durch das Menu, bis das Symbol A blinkt. Drücken Sie zum Einsatzen der Überwachungsfunktion die Taste. Das Monitor-Symbol erscheint im Display und die Kanalüberwachung beginnnt.
   Zur Deaktivierung des Monitor-Modus gehen Sie wie folgt vor:
2. Drücken Sie MENU/ um zum Monitor- Modus zu gehen. Drücken Sie zum Ausschalten der Überwachungsfunktion dann die Taste.

Sprachgesteuertes Senden

Ihr TLKR T6 Funkgerät ist mit vom Benutzer wählbarem, sprachgesteuertem Senden (VOX) ausgestattet, das zur automatischen Sprachübertragung eingesetzt werden kann. Durch Einsatz der VOX-Funktion kann das Funkgerät im Freisprechbetrieb verwendet werden. Zum Senden müssen Sie jetzt in das Mikrofon des Funkgeräts oder des Headsets

(Headset nicht im Lieferumfang inbegriffen) sprechen, anstatt die Sendetaste zu drucken. Wahl des VOx-Pegels:

1. Rufen Sie das Modusmenu auf. Gehen Sie durch das Menu, bis das Symbol blinkt. Der aktuelle Pegel (Off, 1-5) blinkt ebenfalls. Bei Pegel OFF (AUS) ist VOX deaktiviert, während Pegel 1-5 die Empfindlichkeit der VOX-Schaltung bestimmen.

2. Drücken Sie Ader, um den gewünschten Empfindlichkeitspegel für VOX zu wahlen. Pegel 1 eignet sich für stille Betriebsumfelder, während Pegel 5 in sehr lärmintensiven Umfeldern verwendet wird. Sprechen Sie in das Mikrofon, um den geeigneten Empfindlichkeitspegel festzustellen. Wenn das Symbol linkt, wird ihre Stimme akzeptiert.

3. Beenden Sie das Wahlmenu.

Hinweis: Wenn Sie länger als 60 Sekunden mit aktivierter VOX-Funktion senden, gibt das Funkerat einen Hinweiston zur Sendezeitbegrenzung ab und das Symbol blinking.

Rufton senden

Ihr TLKR T6 Funkgerät ist mit 5 auswählbaren Ruftönen ausgestattet. Der gewährte Rufton erklingt, wenn gegrückt wird. Zum Auswahlen eines Ruftons verfahrens Sie wie folgt:

1. Rufen Sie das Modusmenu auf. Gehen Sie durch das Menu, bis das Symbol blinkt. Die Nummer des aktuellen Ruftons (1-5) wird angezeigt und blinkt.
2. Drücken Sie auf Ader, und die angezeigte Ruftonnummer hoher oder niedriger zu stellen. Jeder Ton wird zur Hörprobe durch den Laufsprecher abgegeben.
3. Beenden Sie das Wahlmenu.

Zum Senden des gewählten Ruftons drücken Sie. Der gewählte Ton wird automatisch eine bestimmte Zeit lang gesendet. Der Rufton wird abgebrochen, sobald die Sendetaste gedrückt wird.

Tastenton

Ihr Funkerat gibt bei jeder Tastenbetätigung (außer bei Drücken von PTT) einen Piepton ab.

Zum Aktivieren bzw. Deaktivieren der Tastenton-Funktion:

1. Rufen Sie das Modusmenu auf. Gehen Sie durch das Menu, bis das Symbol Blinkt.
2. Drücken Sie zum Einsatzen die Taste zwum Ausschalten die Taste
3. Beenden Sie das Wahlmenu.

Roger-Zirpton

Der Roger-Zirpton ist ein Ton, der gesendet wird, um das Ende einer Übertragung anzuzeigen (PTT- und VOX-Übertragung). Der Roger-Zirpton kann über den Laatsprecher führt werden, wenn die Tastentone aktiviert sind. Diese Son wird auch bei deaktivierten Tastentönen gesendet. In dieser Fall ist der Son noch nicht über den Laatsprecher vernehmbar.

Ein/Ausschalten des Roger-Zirptons:

1. Rufen Sie das Modusmenu auf. Gehen Sie durch das Menu, bis das Symbol Jinkt.
2. Drücken Sie zum Einsatzen die Taste zw. zum Ausschalten die Taste
3. Beenden Sie das Wahlmenu

Automat. Sparfunktion

Ihr Funkerat ist mit einer Sonderschaltung ausgestattet, mit der sich die Lebensdauer des Akkus/der Batterien bedeutend verlangern lasst. Erfolgt innerhalb von 3 Sekunden keine Übertragung oder kommt kein Ruf an, schaltet das Funkerat auf Sparmodus. Das Funkerat kann in dieser Betriebsmodus weiterhin Übertragungen empfangen.

Automatisches Ausschalten

Die automatische Abschaltfunktion erfolgt das Ausschalten des Funkgerats nach einer von Ihneneingestellten Zeit.

1. Rufen Sie das Modusmenu auf. Gehen Sie durch das Menu, bis das Symbol binkt.
2. Drücken Sie die Tasteoder, um"Aus" (Off), 60, 120 oder 180 Minuten auszuwahlen.
3. Beenden Sie das Wahlmenu.

Raumüberwachungsfunktion

Sie konnen eines ihrer TLKR T6 Funkgeräte zur Raumüberwachung einsetzen und am anderen Funkgerät abhören, was in einem anderen Raum gesprochen wird. Ist diese Funktion eingestellt, erfasst das Funkgerät (je nach eingestelltem Empfindlichkeitspegel) umliegende Stimmen/

Gerausche und sendet zurück zum zuhörenden Funkgerät, ohne dass die Sendetaste (PTT) gedrückt werden muss. Das überwachende Funkgerät kann in thisem Betriebsmodus keine Übertragungen empfangen.

Ein/Ausschalten der Raumüberwachung:

1. Rufen Sie das Modusmenu auf. Gehen Sie durch das Menu, bis das Symbol binkt.
2. Drücken Sie zum Einsatzen der Raumüberwachungsfunktion die Taste zum Ausschalten die Taste
3. Beenden Sie das Wahlmenu.

Hinweis:

• Wenn Sie im Raumüberwachungsmodus die Sendetaste drücken, gibt das Funkerat einen Sendetaste-Fehlerton ab.
  -Erfasst das überwachende Funkgerät länger als 60 Sekunden Sprache/Geräusche, unterbricht es die Überwachung 5 Sekunden lang und nimmt sie dann wieder auf.

Technische Daten Frequenztabelle (MHz)

Kanäle 8 PMR

Sub-Codes 121 (38 CTCSS- und

83 DCS-Codes)

Betriebsfrequenz

4 AAA Alkalibatterien (nicht

inbegriffen)

Reichweite bis zu 8 km

Akku/Batterie-

Lebensdauer

16 Stunden (typisch)

Alkalibatterien

14 Stunden (typisch)

NiMH Akkupack

Kanal Frenz

1446.00625

2446.01875

3446.03125

4446.04375

5446.05625

6446.06875

7446.08125

8446.09375

ListedesugelassenenZubehors

Bitte wenden Sie sich an ihren Einzel- oder

Fachhändler, um diese Zubehörteile zu beziehen.

Motorola

Articlelnr.

Beschreibung

CTCSS-Tabelle (Hz)

Code Nr.	Tonfrequenz (Hz)	Code Nr.	Tonfrequenz (Hz)	Code Nr.	Tonfrequenz (Hz)
0 Off 1	3 103.5 26 162.2
1 67.0	14 107.2 27 167.9
2 71.9	15 110.9 28 173.8
3 74.4	16 114.8 29 179.9
4 77.0	17 118.8 30 186.2
5 79.7	18 123.0 31 192.8
6 82.5	19 127.3 32 203.5
7 85.4	20 131.8 33 210.7
8 88.5	21 136.5 34 218.1
9 91.5	22 141.3 35 225.7
10 94.8	23 146.2 36 233.6
11 97.4	24 151.4 37 241.8
12 100.	0 25 156.7 38 250.3

DCS-Code

Code Nr.	Code	Code Nr.	Code	Code Nr.	Code	Code Nr.	Code	Code Nr.	Code	Code Nr.	Code
39 02	3 53 11	4 67 174	81 315	95 445	109 631
40 02	5 54 11	5 68 205	82 331	96 464	110 632
41 02	6 55 11	6 69 223	83 343	97 465	111 654
42 03	1 56 12	5 70 226	84 346	98 466	112 662
43 03	2 57 13	1 71 243	85 351	99 503	113 664
44 04	3 58 13	2 72 244	86 364	100 506	114 703
45 04	7 59 13	4 73 245	87 365	101 516	115 712
46 05	1 60 14	3 74 251	88 371	102 532	116 723
47 05	4 61 15	2 75 261	89 411	103 546	117 731
48 06	5 62 15	5 76 263	90 412	104 565	118 732
49 07	1 63 15	6 77 265	91 413	105 606	119 734
50 07	2 64 16	2 78 271	92 423	106 612	120 743
51 07	3 65 16	5 79 306	93 431	107 624	121 754
52 07	4 66 17	2 80 311	94 432	108 627

Garantieinformationen

Der autorisierte Motorola Händler oder Vertriebsfirmar, bei dem Sie Ihr Motorola Sprechfunkgerät und/oder das Originalzubehör gekauft haben nimmt Garantieansprüche entgegen und/oder bietet die entsprechenden Garantieleistungen.

Bringen SieitteHr Sprechfunkgerat zu Hjem
Handler oder Vertriebsirma,um ihre
Garantieleistungen in Anspruch zu behmen.
Bringen Sie das Sprechfunkgerat nicht zu Motorola.
Damit Sie die Garantieleistungen in Anspruch
nehmen konnen,müssen Sie den Kaufbeleg oder
einen vergleichbaren Kaufnachweis vorlagen, aus
dem das Kaufdatum hervorgeht. Auf dem
Sprechfunkgerat muss außerdem die
Seriennummer deutlich erkennbar sein.Die
Garantieansprüche werden hinfällig,wenn die
Typen oder Seriennummern auf dem Produkt
geändert,entfernt oder ungültig gemacht wurden.

Garantieausschluss

Defekte oder Schäden, die sich aus unsachgemäß oder unüblicher Handhabung oder Nichtbefolgung der in thisen Handbuch vorgegebenen Anweisungen ergeben. Defekte oder Schäden, die auf Missbrauch, Unfall oder Versäumnis zusückzuführn sind.

Defekte oder Schäden, die auf nicht ordnungsgemäßes Testen, Betreiben, Warten, Einstellen oder auf irgendwelche Änderungen und Modifikationen zurückzufahren sind.

Bruch oder Beschädigung der Antennen, sofern dies nicht direkt auf Material- oder Verarbeitungsfehler zurückzuführen ist.

Produkte, die so zerlegt oder repariert worden sind, dass sie den Betrieb des Produkts oder eine angemessene Untersuchung und Prüfung zur Feststellung des Garantieanspruchs unmöglich machen.

Defekte oder Schäden aufgrund der Reichweite. Defekte oder Schäden aufgrund von Feuchtigkeitsinwirkungen und Eindringen von Flüssigkeiten.

Alle Kunststoffoberflächen und alle anderen freiliegenden Teile, die durch normale Nutzung zerkratzt oder beschädigt sind.

Produkte, die über einen beschränkten Zeitraum gemietet sind.

Regelmäßige Wartung und Reparatur oder Auswechseln von Teilen aufgrund normaler Nutzung, Verschleiberscheinungen und Abnutzung.

Copyrightinformationen

Die in thisem Handbuch beschriebenen Produkte von Motorola enthalten eventuell urheberrechtlich geschützte, in Halbleiterspeichern oder anderen Medien gespeicherte Programme. In den Vereinigten Staaten und anderen Ländern verfügt Motorola über gewisse gesetzliche Rechte bezüglich urheberrechtlich geschützer Computerprogramme, einschließlich dem exklusiven Recht, die urheberrechtlich geschützten Motorola-Programme zu kopieren oder zu vertielfälligen. Dementsprechend ist es entsprech, urheberrechtlich geschützte Motorola-Computerprogramme, die in den in dieser Handbuch beschriebenen Produkten enthalten sind, auf irgende Weise zu kopieren oder zu vertielfälligen, soweit nicht ausdrücklich schriftlich zugestanden. Darüber hinaus staat der Kauf这点es. Motorola-Produktis nicht eine im Rahmen von Motorola Urheberrechts oder Motorolas Patente oder Patentanmeldungen gewährte Lizenz dar, sei diese ausdrücklich oder stillschweigend, durch Verwirkung oder anderweitig, außer der normalen, nichtexklusiven, gesetzlich durch den Verkauf eines Produkts entstehenden gebührenfrei Lizenz für den Gebrauch.

MOTOROLA, das M Logo und alle anderen Markenzeichen sind geschützte Warenzeichen der Firma Motorola, Inc. Reg. U.S. Pat. & Tm. Off. © Motorola, Inc. 2010

CONTENDIDOS

Automatische energiebesparing 13

Automatische energiabesparing

Automatisch strømsparefunktion

Läget für dubbel übervakning

Automatisch energisparfungtion

Kanaler 8 PMR-kanaler

Motorola-kommunikationsradion och/eller originaltillbehörenkommenattacceptera garantianspräket och/eller erbjudagarantiservice.
