GEBRUIKSAANWIJZING T6 Walkie Talkie ZEBRA

VOOR DRAAGBARE ZENDONTVANGERS LET OP! Om zeker te stellen dat wordt voldaan aan de limieten voor blootstelling aan radiogolven, dient u de informatie met betrekking tot radiogolven en de bedieningsinstructies te lezen alvorens dit product in gebruik te nemen. U vindt deze gegevens in het boekje Productveiligheid en blootstelling aan radiogolven, dat met uw portofoon werd geleverd. Kenmerken

• Vijf selecteerbare tonen voor oproepwaarschuwing

• Ingang voor optionele hoofdtelefoon

• Automatisch uitschakelen *Bereik kan variëren, afhankelijk van de omgeving en/ of topografische omstandigheden. Lees alvorens dit product te gebruiken de bedieningsinstructies voor veilig gebruik in het boekje Productveiligheid en blootstelling aan radiogolven, dat met uw portofoon werd geleverd.

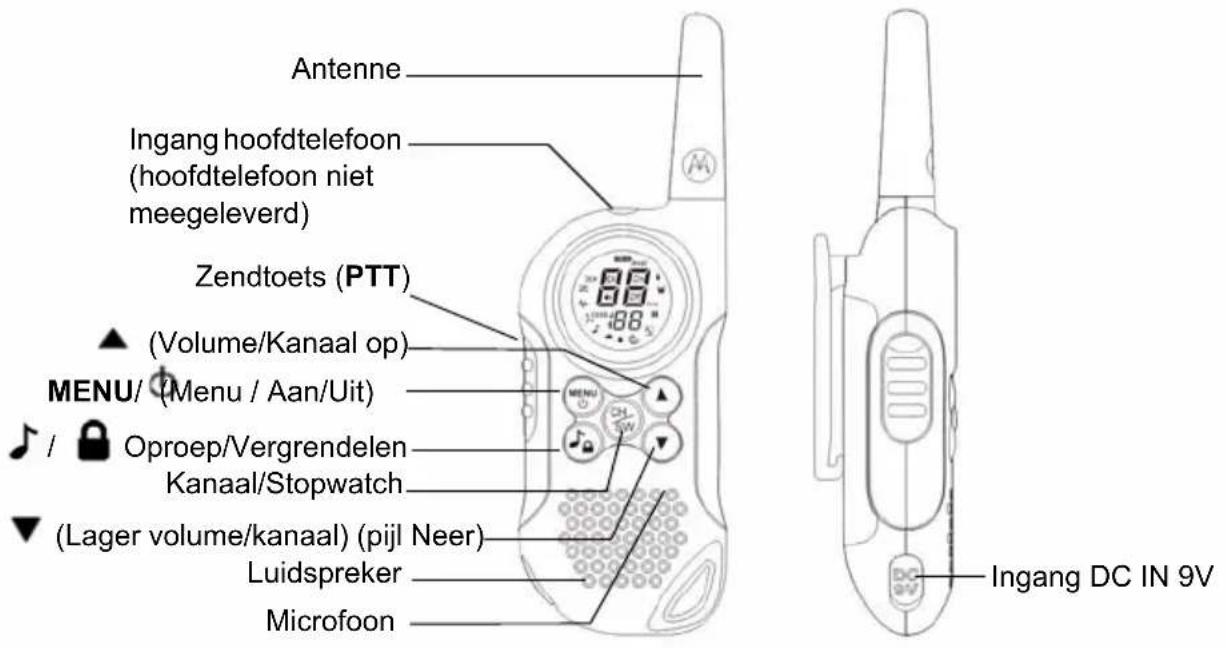

LET OP MOTO 7794.book Page 2 Tuesday, June 29, 2010 3:16 PM3 Nederlands Bediening en functies Ingang DC IN 9V Antenne Zendtoets (PTT) (Volume/Kanaal op) (Lager volume/kanaal) (pijl Neer) Microfoon Luidspreker Ingang DC IN 9V MENU/ (Menu / Aan/Uit) / Oproep/Vergrendelen Kanaal/Stopwatch Ingang hoofdtelefoon (hoofdtelefoon niet meegeleverd) MOTO 7794.book Page 3 Tuesday, June 29, 2010 3:16 PMNederlands

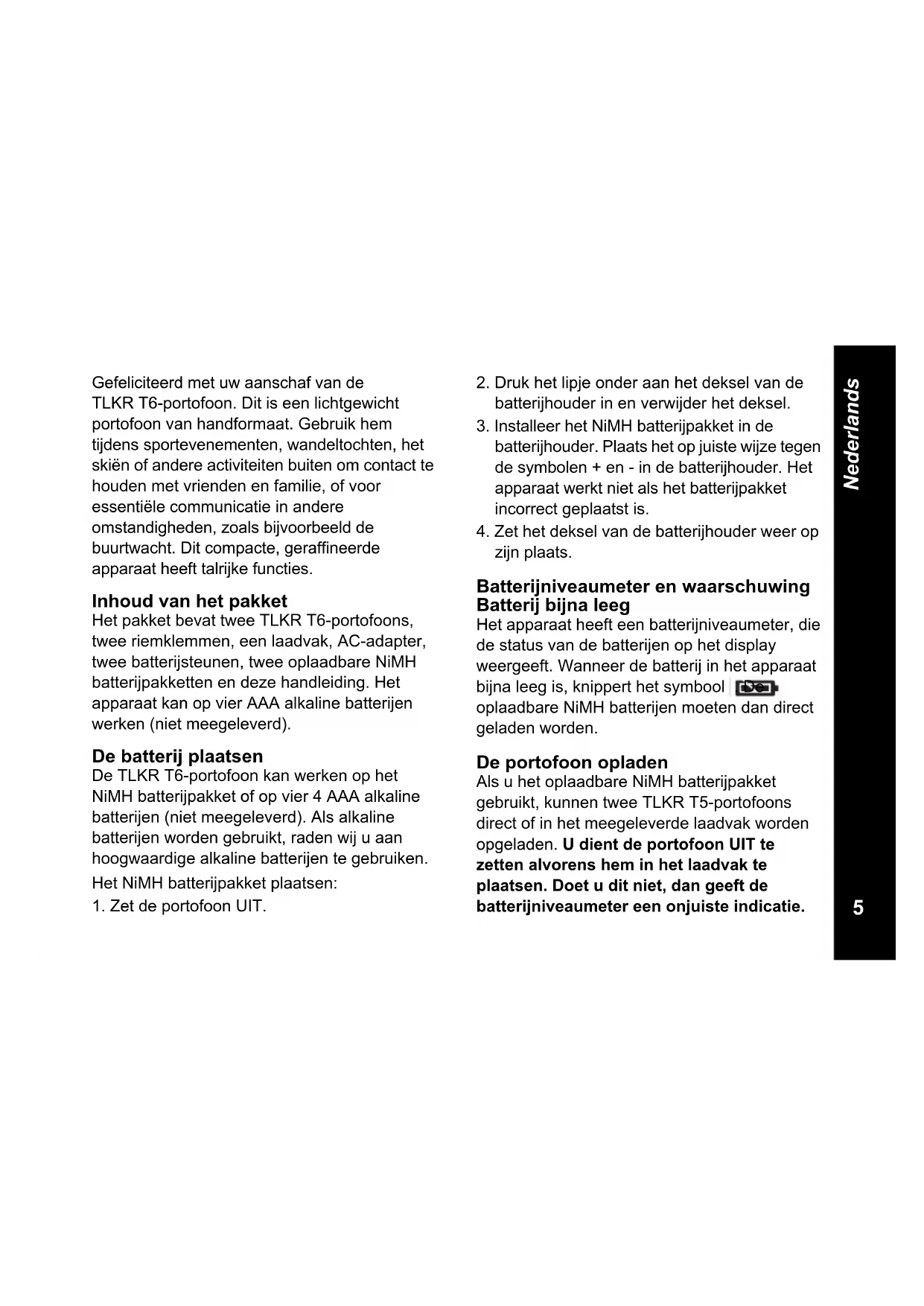

MOTO 7794.book Page 4 Tuesday, June 29, 2010 3:16 PM5 Nederlands Gefeliciteerd met uw aanschaf van de TLKR T6-portofoon. Dit is een lichtgewicht portofoon van handformaat. Gebruik hem tijdens sportevenementen, wandeltochten, het skiën of andere activiteiten buiten om contact te houden met vrienden en familie, of voor essentiële communicatie in andere omstandigheden, zoals bijvoorbeeld de buurtwacht. Dit compacte, geraffineerde apparaat heeft talrijke functies. Inhoud van het pakket Het pakket bevat twee TLKR T6-portofoons, twee riemklemmen, een laadvak, AC-adapter, twee batterijsteunen, twee oplaadbare NiMH batterijpakketten en deze handleiding. Het apparaat kan op vier AAA alkaline batterijen werken (niet meegeleverd). De batterij plaatsen De TLKR T6-portofoon kan werken op het NiMH batterijpakket of op vier 4 AAA alkaline batterijen (niet meegeleverd). Als alkaline batterijen worden gebruikt, raden wij u aan hoogwaardige alkaline batterijen te gebruiken. Het NiMH batterijpakket plaatsen:

1. Zet de portofoon UIT.

2. Druk het lipje onder aan het deksel van de

batterijhouder in en verwijder het deksel.

3. Installeer het NiMH batterijpakket in de

batterijhouder. Plaats het op juiste wijze tegen de symbolen + en - in de batterijhouder. Het apparaat werkt niet als het batterijpakket incorrect geplaatst is.

4. Zet het deksel van de batterijhouder weer op

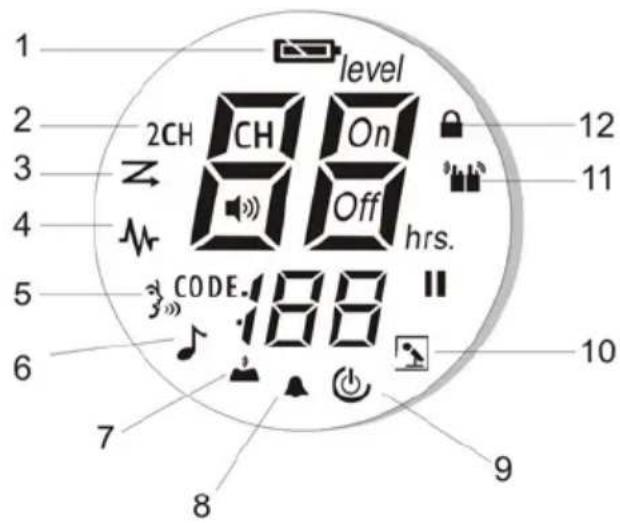

zijn plaats. Batterijniveaumeter en waarschuwing Batterij bijna leeg Het apparaat heeft een batterijniveaumeter, die de status van de batterijen op het display weergeeft. Wanneer de batterij in het apparaat bijna leeg is, knippert het symbool . De oplaadbare NiMH batterijen moeten dan direct geladen worden. De portofoon opladen Als u het oplaadbare NiMH batterijpakket gebruikt, kunnen twee TLKR T5-portofoons direct of in het meegeleverde laadvak worden opgeladen. U dient de portofoon UIT te zetten alvorens hem in het laadvak te plaatsen. Doet u dit niet, dan geeft de batterijniveaumeter een onjuiste indicatie. MOTO 7794.book Page 5 Tuesday, June 29, 2010 3:16 PMNederlands

1. Sluit de stekker van de DC-adapter aan op

de ingang DC IN 9V van de portofoon en steek het andere uiteinde in het accessoirecontact van een voertuig. Opladen in het laadvak:

1. Sluit de AC-adapter aan op de ingang DC IN

9V en op een gewoon stopcontact.

2. Zet de lader op een bureau of tafel en plaats

de portofoon met het toetsenpaneel naar voren gericht in het laadvak.

3. Controleer dat de LED brandt. Laad het

batterijpakket 16 uur lang op en neem de portofoon na het opladen uit het laadvak. Opmerking:de LED’s van de laadindicator blijven branden zo lang de portofoons in de lader zitten. De batterij opladen U kunt het NiMH batterijpakket met gebruikmaking van de batterijsteun ook zonder de portofoon opladen.

1. Plaats de batterijsteun in het laadvak.

2. Plaats het NiMH batterijpakket zo in het

laadvak, dat dit de laadcontactjes in het laadvak goed raakt. Het apparaat kan de batterijen niet opladen als deze incorrect geplaatst zijn.

3. Controleer dat de LED brandt. Laad het

batterijpakket 16 uur lang op. Opmerking:de LED’s van de laadindicator blijven branden zo lang de portofoons in de lader zitten. De portofoon gebruiken Om het beste uit deze nieuwe portofoon te halen, dient u deze handleiding helemaal te lezen alvorens de portofoon in gebruik te nemen. De portofoon aanzetten en het volume afstellen

1. Houd de toets MENU/ ingedrukt om de

portofoon AAN te zetten en zet het volume luider door de toets in te drukken. Druk op om het volume zachter te zetten.

2. Houd MENU/ nogmaals ingedrukt om de

portofoon UIT te zetten. MOTO 7794.book Page 6 Tuesday, June 29, 2010 3:16 PM7 Nederlands De toetstonen afstellen De portofoon geeft een piepje telkens wanneer een toets (behalve de zendtoets (PTT) en ) wordt ingedrukt. Druk 5 keer op de toets MENU/ om deze toon IN of UIT te schakelen. Het toetstoonsymbool knippert. Druk op om deze toon IN te schakelen. Druk op om de toon UIT te schakelen. Spreken via de portofoon U kunt met deze portofoon als volgt met anderen spreken:

1. Houd de zendtoets (PTT) ingedrukt, houd de

microfoon 5-8 cm van uw mond en spreek duidelijk en op normale toon in de microfoon. Tijdens het uitzenden knippert het symbool op het display. Voorkom dat het eerste deel van uw transmissie wordt afgekapt; wacht nadat u de zendtoets (PTT) hebt ingedrukt heel even voordat u gaat spreken.

2. Laat de zendtoets (PTT) los wanneer u bent

uitgesproken. U kunt dan weer inkomende oproepen ontvangen. Tijdens het ontvangen knippert het symbool op het display. Opmerking:wanneer u 60 seconden lang blijft uitzenden, geeft de portofoon de toon Tx time-out en gaat het symbool knipperen. De portofoon stopt de transmissie. Verlichting van LCD Wanneer u op een toets (behalve de zendtoets (PTT)) drukt, wordt de verlichting van het LCD automatisch ingeschakeld. De LCD-verlichting blijft na de laatste toetsdruk tien seconden branden. Navigeren door het menu De TLKR T6 heeft een menufunctie, waarmee u toegang krijgt tot de geavanceerde functies van de portofoon.

1. Activeer het menu door de toets MENU/ in

2. Druk de toets MENU/ herhaaldelijk in om

door het menu te bladeren totdat u weer op de ‘normale’ gebruiksmodus belandt. MOTO 7794.book Page 7 Tuesday, June 29, 2010 3:16 PMNederlands

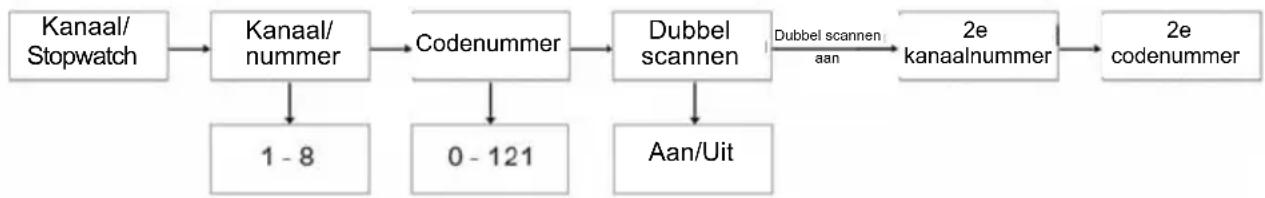

Het selectiemenu De portofoon navigeert als volgt door het selectiemenu: Een kanaal kiezen De portofoon heeft acht kanalen en 121 subcodes, die u kunt gebruiken om met anderen te spreken. Om met iemand te kunnen spreken, dient u beiden op hetzelfde kanaal en dezelfde subcode te zijn afgestemd. Een kanaal kiezen:

1. Activeer het selectiemenu. De

kanaalindicator gaat knipperen.

2. Druk op of om een hoger of lager

kanaalnummer te selecteren. Als u of ingedrukt houdt, blijft het systeem omhoog of omlaag door de kanalen bladeren.

3. Ga naar de subcodes en selecteer een

subcode. Een subcode selecteren Door een subcode aan uw portofoon toe te wijzen, helpt u storing te beperken. U dient er echter wel rekening mee te houden dat portofoons die op verschillende subcodes zijn afgestemd, niet met elkaar kunnen communiceren. Elk van de kanalen (1-8) kan een subcode krijgen (van 0 tot 121).

1. Activeer het selectiemenu. Blader door het

selectiemenu totdat de indicator Subcode gaat knipperen.

2. Druk op of om een hogere of lagere

subcode te selecteren. Als u of ingedrukt houdt, blijft het systeem omhoog of omlaag door de subcodes bladeren.

3. Sluit het selectiemenu af.

Kanaal/ Stopwatch Kanaal/ nummer Codenummer Dubbel scannen Dubbel scannen aan

codenummer Aan/Uit MOTO 7794.book Page 8 Tuesday, June 29, 2010 3:16 PM9 Nederlands Dubbel scannen De portofoon kan afwisselend het huidige kanaal en een ander kanaal scannen. U dient het kanaalnummer en de bijbehorende subcode voor het andere kanaal in te stellen. Het andere kanaal instellen en Dubbel scannen starten:

1. Navigeren door het selectiemenu totdat het

symbool 2CH CH knippert.

2. Druk op of om het kanaalnummer te

selecteren en druk daarna op .

3. Druk op of om de subcode te

selecteren en druk daarna op . Opmerking:als u hetzelfde kanaalnummer en dezelfde subcode instelt als gebruikt wordt voor het huidige kanaal, werkt de functie Dubbel scannen niet. Dubbel scannen uitschakelen: Druk op om deze functie uit te schakelen. Stopwatch activeren U kunt deze portofoon als een stopwatch gebruiken. Hij kan de tijd maximaal 60 minuten en 59 seconden bijhouden. Opmerking: in deze modus kunt u nog steeds inkomende signalen ontvangen. De stopwatch gebruiken:

1. Houd ingedrukt totdat de stopwatch wordt

Druk nogmaals op om de stopwatch te pauzeren.

3. Druk op om de stopwatch te resetten.

4. Houd ingedrukt om de stopwatchfunctie

uit te schakelen. Toetsvergrendeling activeren De toetsen vergrendelen: Houd / ingedrukt. Het symbool wordt weergegeven. De toetsen ontgrendelen: Houd / nogmaals ingedrukt. Het symbool verdwijnt. MOTO 7794.book Page 9 Tuesday, June 29, 2010 3:16 PMNederlands

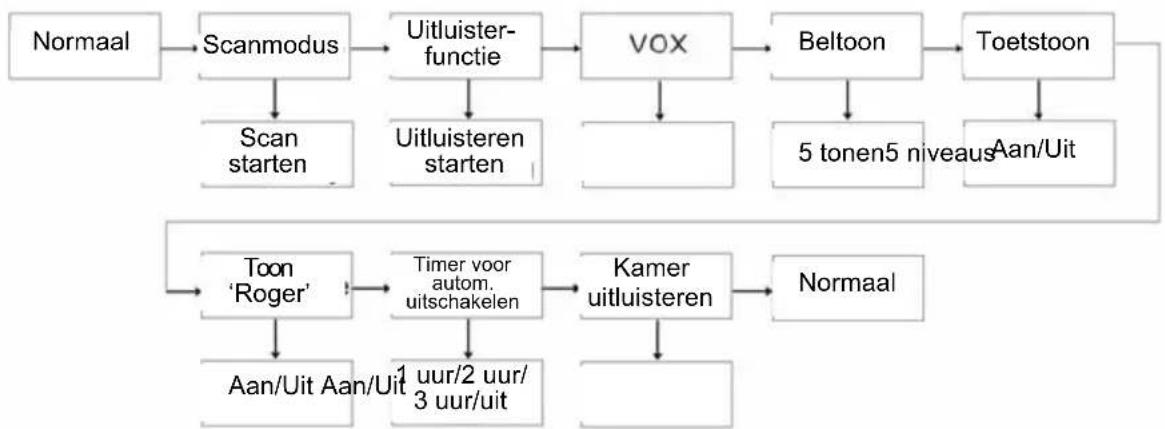

Modusmenu De portofoon navigeert als volgt door het modusmenu: De kanaalscanfunctie De TLKR T6-portofoon heeft een kanaalscanfunctie waarmee u de acht kanalen makkelijk kunt scannen. Wanneer een actief kanaal wordt waargenomen, blijft de portofoon op dat kanaal staan totdat de activiteit op het kanaal stopt. De portofoon zal het scannen dan na een pauze van twee seconden hervatten. Door de zendtoets (PTT) in te drukken wanneer de portofoon op een kanaal is blijven staan, kunt u op het betreffende kanaal uitzenden en de scanmodus afsluiten. De kanaalscanfunctie activeren:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen. Druk op om de scanfunctie in te schakelen. De kanaalscan begint en het scansymbool wordt weergegeven. Normaal Scanmodus Uitluister- functie Beltoon Toetstoon Aan/Uit 5 tonen5 niveaus Scan starten Uitluisteren starten Toon ‘Roger’ Timer voor autom. uitschakelen Kamer uitluisteren Normaal Aan/Uit Aan/Uit 1 uur/2 uur/ 3 uur/uit MOTO 7794.book Page 10 Tuesday, June 29, 2010 3:16 PM11 Nederlands De scanfunctie uitschakelen:

1. Druk op MENU/ . Het scansymbool

knippert. Druk op om de scanfunctie uit te schakelen. De uitluisterfunctie Met de TLKR T6-portofoon kunt u met één druk op een toets op het huidige kanaal naar zwakke signalen uitluisteren. De uitluisterfunctie activeren:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen. Druk op om de uitluisterfunctie in te schakelen. Het uitluisteren begint en het uitluistersymbool wordt weergegeven. De uitluisterfunctie uitschakelen:

2. Druk op MENU/ om naar de

uitluisterfunctie te bladeren. Druk op om de uitluisterfunctie uit te schakelen. VOX-transmissie De TLKR T6-portofoon is uitgerust met een door spraak bediende zender (VOX), die automatische spraaktransmissies mogelijk maakt. De gebruiker kan deze functie selecteren. De VOX-functie is bedoeld voor handsfree gebruik. De transmissie wordt gestart door in plaats van de zendtoets (PTT) in te drukken, gewoon in de microfoon van de portofoon of hoofdtelefoon te spreken (hoofdtelefoon niet meegeleverd). Het VOX-niveau selecteren:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen. Ook het huidige niveau (Uit, 1-5) gaat knipperen. Het niveau Off (Uit) schakelt VOX uit, terwijl niveaus 1-5 de gevoeligheid van het VOX-circuit bepalen.

2. Druk op of om de gewenste VOX-

gevoeligheid te selecteren. Gebruik niveau 1 in stille omgevingen en niveau 5 in rumoerige omgevingen. U kunt bepalen welk het juiste gevoeligheidsniveau is door in de microfoon te spreken. Als het symbool knippert, is uw stem geaccepteerd.

3. Sluit het selectiemenu af.

Opmerking:wanneer u 60 seconden lang met de VOX-functie blijft uitzenden, geeft de portofoon de toon Tx time-out en zal het symbool 5 seconden knipperen. MOTO 7794.book Page 11 Tuesday, June 29, 2010 3:16 PMNederlands

Een oproeptoon uitzenden De TLKR T6-portofoon beschikt over vijf selecteerbare oproeptonen, die worden uitgezonden wanneer de toets / wordt ingedrukt. Een oproeptoon selecteren:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen. Ook het nummer van de huidige oproeptoon (1-5) gaat knipperen.

2. Druk op of om het nummer van de

gewenste oproeptoon te selecteren. U hoort elke toon via de luidspreker.

3. Sluit het selectiemenu af.

Druk op om de geselecteerde oproeptoon uit te zenden. De geselecteerde oproeptoon wordt automatisch en gedurende een vaste duur uitgezonden. De oproeptoon wordt geannuleerd wanneer u op de zendtoets (PTT) drukt. Toetstoon De portofoon geeft een pieptoon telkens wanneer een toets (behalve de zendtoets (PTT)) wordt ingedrukt. De toetstoon in- of uitschakelen:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

2. Druk op om de toetstoon in te schakelen,

of op om de toetstoon uit te schakelen.

3. Sluit het selectiemenu af.

‘Roger’-toon De toon ‘Roger’ is een piepje dat aan het einde van de transmissie wordt uitgezonden (transmissie met de zendtoets (PTT) en VOX). Wanneer de toetstonen zijn ingeschakeld, is de toon ‘Roger’ via de luidspreker te horen. Wanneer de toetstonen zijn uitgeschakeld, wordt de toon ‘Roger’ toch nog uitgezonden. De toon ‘Roger’ is dan echter niet via de luidspreker te horen. De toon ‘Roger’ uit- of inschakelen:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

2. Druk op om de toon ‘Roger’ in te

schakelen, of op om de toon ‘Roger’ uit te schakelen.

3. Sluit het selectiemenu af.

MOTO 7794.book Page 12 Tuesday, June 29, 2010 3:16 PM13 Nederlands Automatische energiebesparing Deze portofoon heeft een uniek circuit, dat de gebruiksduur van de batterijen aanzienlijk verlengt. Als er drie seconden lang niet wordt uitgezonden en geen oproep wordt ontvangen, schakelt de portofoon over naar de energiebesparende modus. In deze modus kan de portofoon nog wel oproepen ontvangen. Automatisch uitschakelen Bij de functie Automatisch uitschakelen kunt u aangeven na hoeveel minuten de portofoon automatisch zal worden uitgeschakeld.

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

3. Sluit het selectiemenu af.

De functie Kamer uitluisteren U kunt een van de TLKR T6-portofoons gebruiken voor het uitluisteren van een kamer, en de andere portofoon dan in een andere kamer gebruiken om te luisteren naar spraakactiviteit. Wanneer u de functie Kamer uitluisteren inschakelt, neemt de portofoon stemmen/geluiden waar (afhankelijk van het gevoeligheidsniveau dat u hebt ingesteld) en stuurt hij deze naar de luisterende portofoon zonder dat de zendtoets (PTT) hoeft te worden ingedrukt. In deze modus kan de uitluisterende portofoon geen oproepen ontvangen. De functie Kamer uitluisteren in- of uitschakelen:

1. Activeer het modusmenu. Blader door het

menu totdat het symbool gaat knipperen.

2. Druk op om deze functie in te schakelen

of op om deze functie uit te schakelen.

3. Sluit het selectiemenu af.

Opmerking: - De zendtoets (PTT) werkt niet met de functie Kamer uitluisteren; als u hem indrukt wanneer deze functie is geactiveerd, klinkt de toon PTT fout. - Wanneer de stemmen/geluiden in de andere kamer meer dan 60 seconden aanhouden, stopt de luisterende portofoon vijf seconden met uitluisteren, waarna hij het uitluisteren weer hervat. MOTO 7794.book Page 13 Tuesday, June 29, 2010 3:16 PMNederlands

Specificaties Frequentieschema (MHz) De lijst van goedgekeurde accessoires Gelieve uw verdeler of detailhandelaar te contacteren wanneer je deze accessoires koopt. Kanalen 8 PMR Subcodes 121 (38 CTCSS-codes en 83 DCS-codes) Bedrijfsfrequentie 446.00625 - 446.09375 MHz Voedingsbron AAA Ni-MH batterijpakket Vier AAA alkaline batterijen (niet meegeleverd) Bereik Tot 8 km Gebruiksduur van de batterij Gemiddeld 16 uur Alkaline batterijen Gemiddeld 14 uur NiMH batterijpakket Kanaal Freq.

MOTO 7794.book Page 16 Tuesday, June 29, 2010 3:16 PM17 Nederlands Garantie Informatie De door Motorola goedgekeurde verdeler of kleinhandelaar waarbij u uw two-way radio en/of originele accessoires van Motorola kocht, zal een garantieclaim aanvaarden en/of reparaties onder garantie uitvoeren. Breng uw radio terug naar uw verdeler of kleinhandelaar om uw reparatie onder garantie te vragen. Stuur uw radio niet terug naar Motorola. Om gedekt te zijn door de garantie, moet u uw kassabon of een vergelijkbaar aankoopbewijs waarop de aankoopdatum staat, voorleggen. Het serienummer van de two-way radio moet ook duidelijk te zien zijn. De garantie is niet van toepassing als het type of serienummer op het product gewijzigd, uitgewist, verwijderd of onleesbaar zijn. Wat Niet Wordt Gedekt Door de Garantie Defecten of schade die ontstaan door het foute gebruik van het product of door het niet volgen van de aanwijzingen in deze handleiding. Defecten of schade door misbruik, ongevallen of verwaarlozing. Defecten of schade door foute testen, bediening, onderhoud, aanpassingen of wijzigingen of verbouwingen van alle aard. Breuk van of schade aan antennes tenzij rechtstreeks veroorzaakt door materiaal- of fabricagefouten. Producten die zo zijn samengesteld of gerepareerd dat ze de prestaties negatief beïnvloeden of een gepaste controle en test van de garantieclaim onmogelijk maken. Defecten of schade omwille van het bereik. Defecten of schade omwille van vocht, vloeistoffen of morsen. Alle plastic oppervlakken en externe blootgestelde onderdelen die schrammen vertonen of beschadigd zijn door normaal gebruik. Producten die voor een bepaalde periode worden verhuurd. Periodiek onderhoud en reparaties of vervanging van onderdelen door gewoon gebruik en slijtage. MOTO 7794.book Page 17 Tuesday, June 29, 2010 3:16 PMNederlands

Copyrightinformatie De Motorola-producten die in deze handleiding beschreven staan, bevatten mogelijk programma's, opgeslagen halfgeleidergeheugens of andere media van Motorola waarop copyright van toepassing is. De wetten van de Verenigde Staten en andere landen geven Motorola bepaalde exclusieve rechten op computerprogramma's met copyright, waaronder het exclusieve recht om deze programma's op om het even welke manier te kopiëren of reproduceren. Dientengevolge mag geen enkel computerprogramma waarvan Motorola de copyright bezit dat in de Motorolaproducten uit deze handleiding gebruikt wordt, op om het even welke manier gekopieerd of gereproduceerd worden zonder de uitdrukkelijke schriftelijke toestemming van Motorola. Daarenboven biedt de aankoop van Motorolaproducten nooit het recht, zowel uitdrukkelijk als impliciet, door uitsluiting of anders, op een vergunning onder de auteursrechten, patenten of patenttoepassingen, uitgezonderd voor de gewoonlijk niet exclusieve kosteloze licentie, voor gebruik dat voortkomt uit de uitvoering van de wetgeving betreffende de verkoop van een product. MOTOROLA, het gestileerde M Logo en alle andere handelsmerken hierin zijn handelsmerken van Motorola, Inc. ® Reg. VS Pat. & Tm. Off. © Motorola, Inc. 2010 MOTO 7794.book Page 18 Tuesday, June 29, 2010 3:16 PM1 Polski
