GEBRUIKSAANWIJZING XT420 ZEBRA

Veiligheidsinformatie met betrekking tot batterijen en opladers. 3

Richtlijnen voor een veilige bediening. 3

Overzicht van de portofoon 4

Onderdelen van de portofoon 4

Knop voor aan/uit/volume 5

Kanaalselectieknop. .5

Microfoon 5

Antenne. 5

Led-indicator 5

Knoppen aan de zijkant 5

De lithium-ionbatterij verwijderen .6

Houder 6

Voedingsbron, adapters en oplaadstation 7

Opladen met het oplaadstation voor een apparatus. .8

Een standardbatterij opladen .8

Led-indicatoren van het oplaadstation voor een apparaat 9

Aan de slag 10

De portofoon in- en uitschakelen. 10

Het volume aanpassen 10

Een kanaal selecteren. 10

Praten en monitoren 10

Een oproep ontvangen 10

Zendbereik 11

Terugzetten op fabriekinstallingen 13

Functiesprogrammeren 14

Programmeermodus 14

CPS (computerprogrammeersoftware) 14

Gebruik en onderhoud. 16

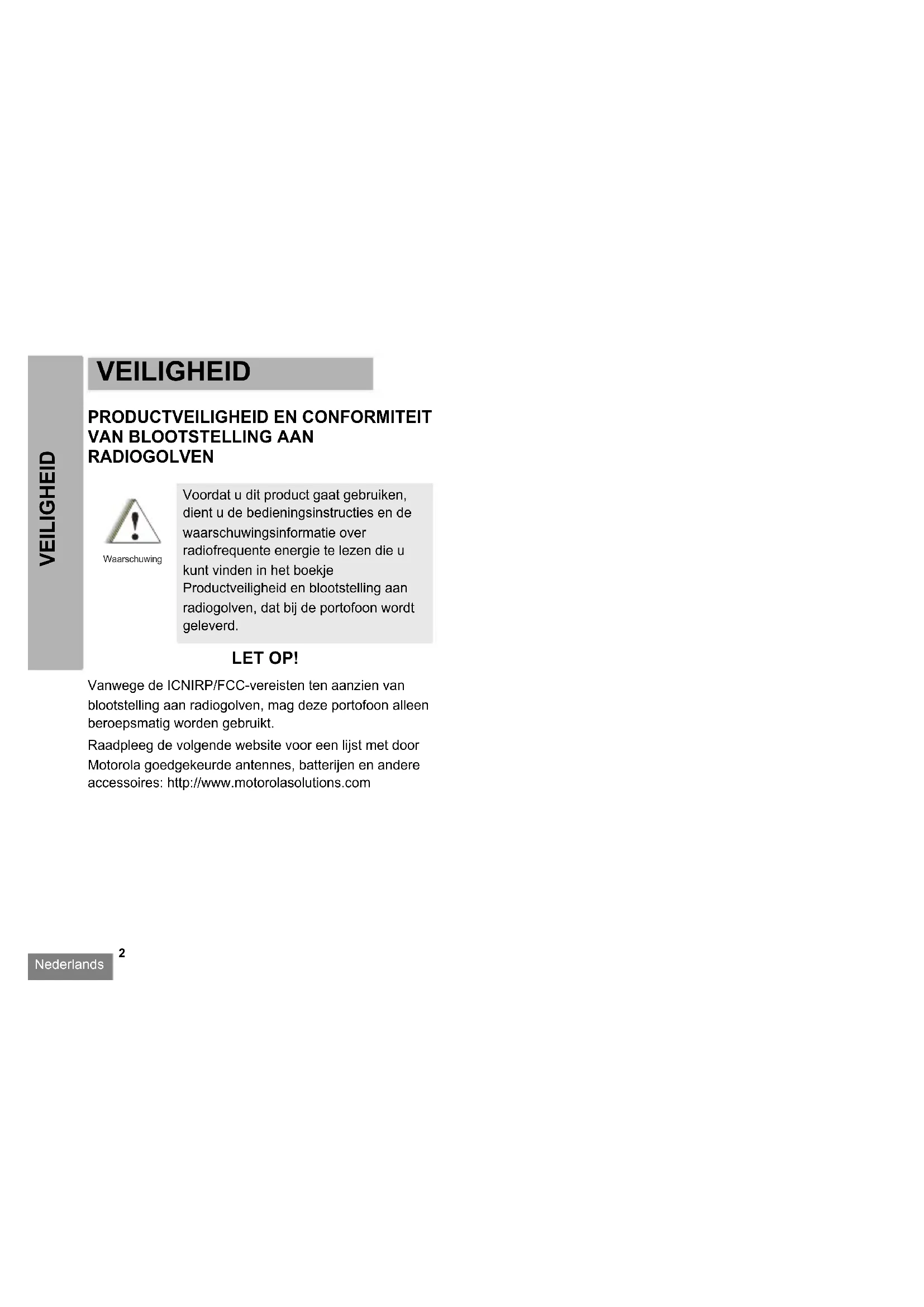

VEILIGHEID

PRODUCTVEILIGHEID EN CONFORMITEIT VAN BLOOTSTELLING AAN RADIOGOLVEN

Waarschuwing

Voordat u dit product gaat gebruiken, dient u de bedieningsinstrumentes en de waarschuwingsinformatie over radiofrequente energia te lezen die u kunt vinden in het boekje Productveiligung en bloatstelling aan radiogolven, dat bij de portofoon worden geleverd.

LET OP!

Vanwege de ICNIRP/FCC-vereisten ten aanzien van blootstelling aan radiogolven, mag deze portofoon alleen beroepsmatig worden gebruikt.

Raadpleeg de volgende website voor een lijst met door Motorola goedgekeurde antennes, batterijen en andere accessoires: http://www.motorolasolutions.com

VEILIGHEIDSINFORMATIE MET BETREKKING TOT BATTERIJEN EN OPLADERS

Dit document bevat belangrijke veiligheids- en gebruiksinstrumenties. Lees deze instructies goed door en bewaar deze voor later gebruik.

Voordat u de batterijoplader gaat gebruiken, dient u alle instructies en waarschuwingsmarkeringen te lezen met betrekking tot:

• De explader
• De batterij

• De portofoon waarvoorde batterij worden gebruikt

• Verminder de kans op letsel door alleen gebruik te make n van de oplaadbare, door Motorola goedgekeurde batterijen. Andere batterijen konnen exploderen, waardoor persoonlijk letsel of schade kan ontstaan.

• Het gebruik van accessoires die nicht worden aanbevolen door Motorola, kan leiden tot brand, een elektrische schok of letsel.
• Verminder de kans op schade aan de stekker en de stroomkabel door de lader aan de stekker en Niet aan de kabel UIT het stopcontact te trekken.

• Gebruik alleen een verlangkabel als dit absolut nodig is. Het gebruik van een verkeerd verlengsnoer kan leiden tot brande een elektrische schok. Als het noodzakelijk is een verlengsnoer te gebruiken, dient u een 18AWG-snoer te gebruiken voor een snoerlengthe tot 2,0m en een 16AWG-snoor voor een snoerlengthe tot 3,0m .

• Verminder de kans op brand, een elektrische schok of letsel door de lader Niet te gebruiken als deze op enigerlei wijze defect of beschadigd is. Breng in dat geval de lader maar een gekwalificeerde Motorola-servicemonteur.

• Haal de lader Niet uit elkaar; deutsche kan nicht worden gerepareerd en er zichen geen verrangende onderden verkrijgbaar. Als u de oplader uit elkaar haalt, kan er een elektrische schok of brand ontstaan.
• Verminder de kans op een elektrische schok door de oplader uit het stopcontact te trekken voordat u deze onderhoudt of reinigt.

RICHTLIJNEN VOOR EEN VEILIGE BEDIENING

• Schakel de portofoon uit alvorens de batterij op te laden.
• De oplader is nicht geschickt voor gebruik buitenshuis. Gebruik deze alleen op droge locaties/in droge omstandigheden.
• De oplader mag alleen worden aangesloten op een correct bekabelde voedingsbron met zekeringen en het juiste voltage (zoals vermeld op het product).
• Koppel de oplader los van de netspanning door de stekker uithet stopcontact te trekken.
• Het stopcontact waarop deze apparatuur worden aangesloten,要去 zich in de buurt bevinden en goed bereikbaar়.
• De maximale omgevingstemperatuur van de spanningsbronnapparatuur mag Niet hoger zichn dan 40^
• Zorg ervoor dat het snoer zodanig ligt dat niemand hierop kan stappen of erover kan struikelen, en dat het Niet vochtig kan worden, kan worden beschadigen of strak kan kome te staan.

OVERZICT VAN DE PORTOFOON

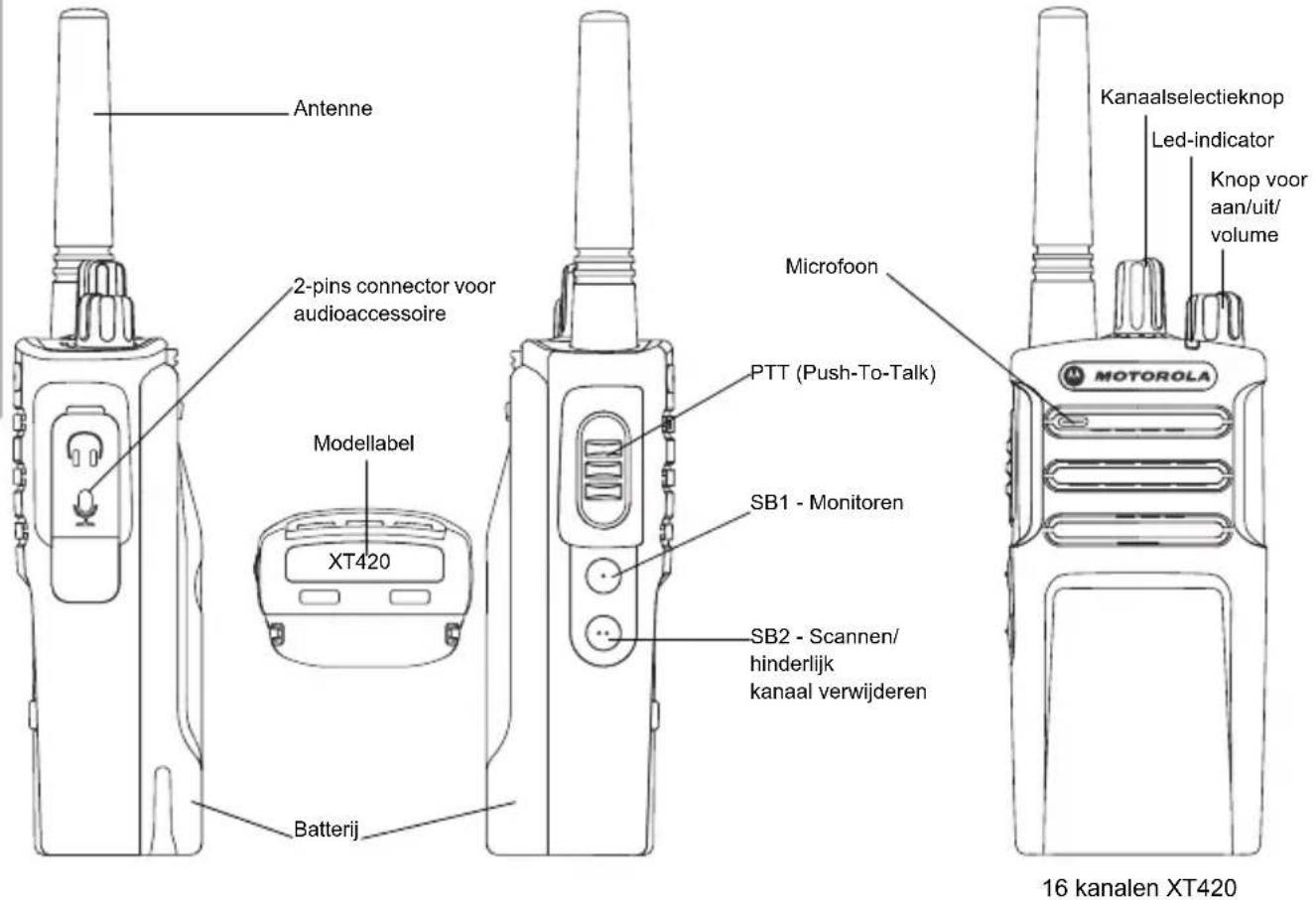

OVERZICTVAN DE PORTOFOON

ONDERDELEN VAN DE PORTOFOON

Knop voor aan/uit/volume

Wordt gebruikt om de portofoon in en uit te schakelen en het volume van de portofoon aan te passen.

Kanaalselectieknop

Wordt gebruikt om de portofoon op een ander kanaal af te stellen.

Microfoon

Spreek duidelijk in de microfoon als u een bericht wilt versturen.

Antenne

De antennene van de portofoon kan nicht worden verwijderd.

Led-indicator

Wordt gebruikt om de batterijstatus, de opstartstatus, informatatie over de portofoonoproep en de scanstatus aan te gehen.

Knoppen aan deijkant

• Houd deze knop ingedrukt als u praat en LAST de knop los om te luisteren.

Zijknop 1 (SB1)

• Zijknop 1 is een algemene knop die kan worden geconfigureerd met behulp van de computerprogrammeersoftware (CPS). De standaardinstelling voor zijknop 1 is 'monitoren'.

Zijknop 2 (SB2)

• Zijknop 2 is een algemene knop die kan worden geconfigureerd met behulp van de CPS. De standardinstelling voor zijknop 2 is 'scannen/hinderlijk kanaal verwijden'.

BATTERIJEN EN OPLADERS

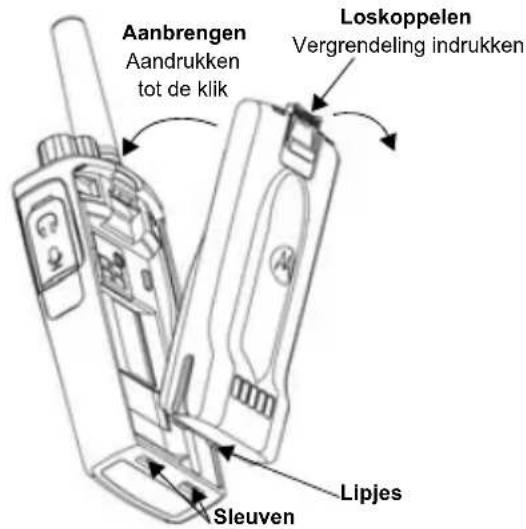

De lithium-ionbatterij installeren

1. Schakel de portofoonuit.
2. Houd het Motorola-logop de batterij aan buiten gericht en plaats de lipjes aan de onderkant van de batterij in de uitsparingen onder aan de portofoon.
3. Druk de batterij op de portofoon (bovenkant eerst) totdat u een klik hoor.

De lithium-ionbatterij verwijderen

1. Schakel de portofoonuit.
2. Druk de batterijvergrendeling maar beneden en houd de vergrendeling ingedrukt verwilj u de batterij verwijdert.
3. Trek de batterij veg van de portofoon.

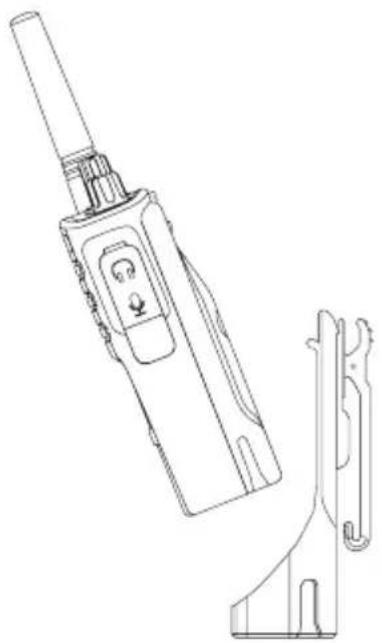

Houder

De XT420 en de XT460 worden geleverd met een houder in planta van een riemclip, voor een betere draagbaarheid.

Voedingsbron, adapters en oplaadstation

De portofoon worden geleverd met een oplaadstation, een voedingsbron (ookbekend als transformator) en een set adapters.

Alle adapters die bij de portofoon worden geleverd,\ kunnen worden gebruikt met de voedingsbron.

Welke adapter u moet installeren, is afhankelijk van de regio waar u zich bevindt.

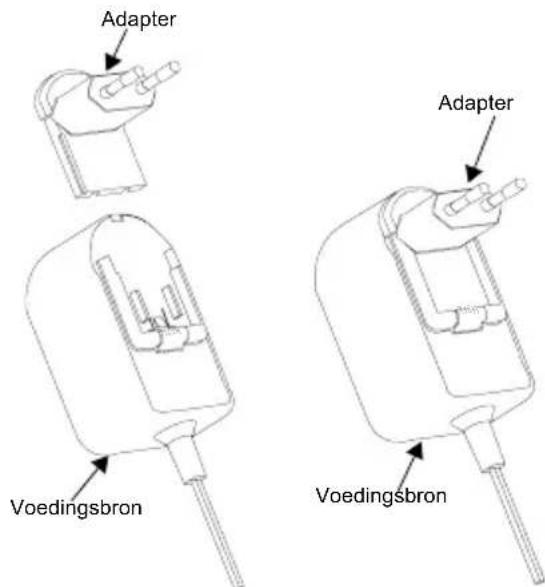

Bepaal welke adapter geschikt is voor uw stopcontact en ga als volgt te werk om deze te installereren:

• Schuif de adapter met de gleuven omlaag op de voedingsbron tot deze op+zijnplaats klikt.
• Schuif de adapter omhoog om deze te verwijderen.

Opmerking: De adapter in de afbeeldingen dient slechts ter illustratie. Het is möglichk dat de adapter die u installeert er anders uitziet.

Wanneer u een extra oplader of voedingsbron aanschaft, moet u erop letten dat deze overeenkomt met het oplaadstation en de voedingsbronset die u al heeft.

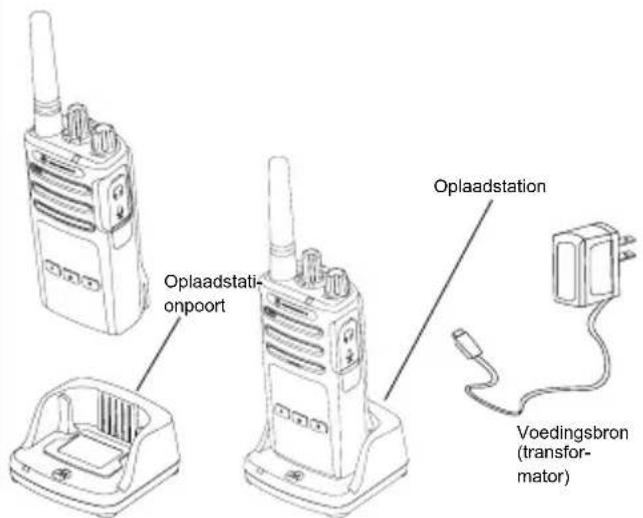

Opladen met het oplaadstation voor een apparaat

1. Plaats het oplaadstation voor een apparaat op een plat oppervlak.
2. Steek de steker van de voedingsbron in de poort aan de zijkant van het oplaadstation voor een apparaat.
3. Steek de wisselstroomadapter in het stopcontact.
4. Plaats de portofoon op het oplaadstation voor een apparaat met de portofoon waar voren gericht, zoals weergegeven in de afbeelding.

Opmerking: Wonneer u een batterij wilt opladen die zich in een portofoon befindt, dient u de portofoon uit te schakelen om ervoor te zorgen dat de batterij volledig opgeladen kan worden. Zie "Richtlijnen voor een veilige bediening" op pagina 3 voor meer informatie.

Een standardbatterij opladen

Het oplaadstation voor een apparaat is ontworpen om de batterij met portofoon of met portofoon en houder eraan op te laden, of een afzonderlijke batterij op te laden.

TabeL 1: Door Motorola goedgekeurde accu's

Onderdeelnummer Beschrijving
PMNN4434_R Standaard lithium-ionaccu
PMNN4453_R	Lithium-ionaccu met hoge capaciteit

Led-indicatoren van het oplaadstation voor een apparaat

TableL 2: LED-indicator oplader

Status LED-status Opmerkingen
Ingeschakeld Groen gedurende 1 sec
Bezig met laden Brandt onafgebroken rood
Opladen voltooid Brandt onafgebroken groen
Accufout (*)	Roodlicht knippert snel
De accu is in afwachting van opladen (**)	Oranjelicht knippert langzaam
Status accuniveau	Roodlicht knippert 1 keer	Accu bijna leeg
	Oranjelicht knippert 2 keer	Accu halfvol
	Groenlicht knippert 3 keer	Accu vol

() Dit probleem kan meestal worden opgelost door de accu opnieuw teplaatsen.
(^*) Accutemperatuur is te hoog of te laag of het verkeerde voltage worden gebruikt.

Als er geen LED-indicatie is:

1. Controller of de radio met accu of de accu alleen goed is geplaatst.
2. Controller of de stroomkabel goed is aangesloten op het stopcontact.
3. Controller of de accu van de radio worden vermeld in Tabel 1.

AAN DE SLAG

Raadpleeg "Onderdelen van de portofoon" op pagina 4 van de gebruikershandleiding voor de volgende toelichtingen.

DE PORTOFOON IN- EN UITSCHAKELEN

Draai de knop voor aan/uit/volume waar rechts om de portofoon in te schakelen. De radio speelt het volgende af:

Aankondiging voor opstarttoon en kanaalnummer, of
Aankondigingen voor accuniveau en kanaalnummer, of
- Stil (hoorbare tonen uitgeschakeld)

De LED knippert kort rood.

Als u de portofoon wilt uitschakelen, draait u de knop voor aan/uit/volume maar links tot u een klik hoor en de led-indicator van de portofoonuitgaat.

HET VOLUME AANPASSEN

Draai de knop voor aan/uit/volume waar rechts om het volume te verhogen enaar links om het volume te verlagen.

Opmerking: Houd de portofoon Niet te zich bij uwoor wanner deze is ingesteld op het hoogste volume of wanner u het volume aanpast.

EEN KANAAL SELECTEREN

Draai aan de kanaalselectieknop om het gewenste kanaalnummer te selecteren.

Elk kanaal afzonderlijk programmeren. Elk kanaal heeft een eigeneffektie, een eigeneffektieeliminatiecode en eigene scaninstellungen.

PRATEN EN MONITOREN

Het is belangrijk het radioverkeer te controleren voordat u berichten verstuurt, om te voorkomen dat u 'over iemand geen praat' die al bezig is met verzenden.

Houd knop SB1 (*) 2 tot 3 seconden lang ingedrukt om toeing te krijgen tot het radioverkeer op het kanaal. Als er geen activiteit is, hoort u 'statische' ruis. Druk nogmaals op knop SB1 om het monitoren te stoppen. Zodra er geen radioverkeer更是 op het kanaal, kunt u verdergaan met uw oproep door de PTT-knop in te drukken. Tijdens het verzenden gaat de portofoon-led elke 3 seconden rood knipperen.

(*) Hierbij worden aangenomen dat knop SB1 Niet voor een andere functie is geprogrammeerd.

1. Selecteer een kanaal door aan de kanaalselectieknop te draaien tot u het gewenste kanaal hebts gezonden.
2. Let erop dat u de PTT-knop nicht indrukt en luister of er stemactiviteit op het kanaal is.
3. De led-indicator knippert rood als de portofoon een oproep ontvangt.
4. Als u wilt antewoorden, houdt u de portofoon verticaal op 2,5 tot 5cm afstand van uw mond. Druk de PTT-knop in om te praten; laat de knop los om te luisteren.

Opmerking: Denk eraan dat de led alltijd ROOD knippertijdens het verzenden en ontvangen van een oproep.

Opmerking: Als u waar alle activiteit op het huidige kanaal wilt luisteren, drukt u kort op knop SB1 om de CTCSS/DPL-code in te stellen op 0. Deze functie heet CTCSS/DPL-onderdrukking (ruisonderdrukking ingesteld op STIL).

ZENDBEREIK

Portofoons van de XT-serie zijn ontworpen voor een maximale prestatie en een verbeterd transmissiebereik in het veld. Aanbevolen worden om minimaal 1,5 m afstand tussen de portofoons te houden om te voorkomen dat er interferentie opttreedt. Het bereik van de XT420 is 16,250 ^2 , 13 verdiepingen en 9km in een gebied zonder obstakels.

Het zendbereik hangt af van het terrein. Het bereik kan worden beinvloed door betonnen constructies of zich gebladerte en door de portofoons binnenschuis of in een voertuig te gebruiken. Het optimale bereik worden verkreten in een vlak, open gebied en kan dan 9 km bedragen. Als er gebouwen en bomen in de weg staan, worden er een gemiddeld bereik verkreten. Als het communicatiepad worden geblokkeerd door zich gebladerte en bergen, is het bereik minimaal. Voor een goede tweewegcommunicatie moeten op beiden portofoons hetzelfde kanaal,dezelfde freiagentie endezelfde interferentie-eliminatiecode+zijn ingesteld. Deze instelleningen zijn afhankelijk van het opgeslagen profiel dat vooraf op de portofoon is geprogrammeerd:

1. Kanaal: het huidige kanaal dat op de portofoon worden gebruikt, afhankelijk van het portofoonmodel.
2. Frequentie: de frequentie die door de portofoon worden gebruikt voor het verzenden/ontvangen.
3. Interferentie-eliminatiecode: deze code helpt de interferentie te minimaliseren doordat er een reeks codecombinations beschikbaar worden gesteld.
4. Scramblercode: code die ervoor zorgt dat de transmissie verdraaid klinkt voor iedereen die de portofoon Niet heeft

1. Bandbreedte: voor sommige frequencies kan een kanaalafstand worden geselecteerd, die要去 overeenkomen met andere portofoons om een optimale geluidskwaliteit te bereiken.

Zie "Programmeermodus" op pagina 14 voor informatiek over het instellen van frequencies en CTCSS/DPL-codes voor de kanalen.

Opmerking: Interferentie-eliminatiecodes worden ook wel CTCSS/DPL-codes of PL/DPL-codes genoemd.

LED-INDICATOREN VAN DE PORTOFOON

PORTOFOONSTATUS LED-INDICATIE
Kanaal bezet Brandt oranje
Kloonmodus Twee oranje hartslagen
Bezig met klonen Brandt oranje
Kritieke fout bij opstarten	Knippert eén keer groen, eén keer oranje, eén keer groen en cervolgens worden dit 4 seconden lang herhaald
Batterij bijna leeg Oranje hartslag
Uitschakeling wegens lege batterij $nelle oranje hartslag
Monitoren Led is uit
Opstarten Brandt 2 seconden lang rood
'Inactieve' programmeermodus/ kanaalmodus	Groene hartslag
Scanmodus Snelle rode hartslag
Verzenden (Tx)/ontvangen (RX) Rode hartslag
Verzenden met laag vermogen geselecteerd	Brandt oranje
VOX/iVOX-modus Dubbele rode hartslag

Terugzetten op fabrieksinstallingen

Terugzetten op fabrieksinstellungen betekent dat alle portofoonfuncties worden teruggezet op de oorspronkelijke fabrieksinstellen. Hiertoe drukt u de PTT-, SB1- en SB2-knop tegelijkertijd in terwijl u de portofoon inschakelt, totdat u een hoge pieptoon hoort.

FUNCTIONS PROGRAMMEREN

Aanbevolen worden de CPS-kit te gebruiken om alle functies van de portofoon eenvoudig te kennen programmeren. Deze kit omvat de programmeerkabel, de CPS en accessoires.

Programmeermodus

Deprogrammeermodus is een speciale portofoonmodus waarmee u de basisfuncties van de portofoon kunt programmeren via het paneel van de portofoon.

Wanneer de portofoon is ingesteld op de programmeermodus, kurz u de volgende drie functies lezen en wijzigen:

• Frequencies
• Codes (CTCSS/DPL)
• Auto-scan.

Met de functie voor het programmeren van frequencies kunt u frequencies selecteren voor elk kanaal.

De interferentie-eliminatiecode (CTCSS/DPL) helpt interferentie te minimaleren door middel van een reeks codecombinaties voor het filteren van statisch geluid, ruis en ongewenste berichten.

Met de auto-scanfunctie=kunt u een bepaald kanaal configureren zodate dit automatisch worden gescand als u maar dat kanaal overschakelt (u hoeft Niet op een knop te drukken om het scannen te starten).

Voor meer informatie over programmeerfuncties kunt u waar http://www.motorolasolutions.com.gaan en de volledige gebruikershandleiding van de XT420/XT460 downloaden.

De eenvoudigste manier om de functies van de portofoonte programmeren of te wijzigen is door gebruik te makenvan de computerprogrammeersoftware (CPS) en de CPSprogrammeerkabel (^*)

Met de CPS kan de gebruiker frequencies en PL/DPL-codes programmeren, evenals een aantal andere functies zoals: Time-out Timer, Scan List, Call Tones, Scramble, Reverse Burst enzovoort. CPS is een zeer handig hulpmiddel, waarat hiermee programmering via het voorpaneel van de portofoon kan worden geblokkeerd of het wijzigen van specifieke portofoonfuncties kan worden beperkt (om te voorkomen dat vooraf ingestelde portofoonwaarden per ongeluk worden gewist).

Daarnaast is het möglichk het beheer van het profiel van de portofoon te beveiliggen met een wachtwoord. Zie het schema met het functieoverzichtTyler in de gebruikershandleiding vooreer informatie.

Opmerking: De functies要去en worden ingeschakeld door een geauthoriseerde Motorola-verkoper. Neem voor meer informatie contact op met uw Motorola-verkooppunt.

Opmerking: (*) De CPS-programmeerkabel is een afzonderlijk verkrijngbaar accessoire. Zie het gedeelte over accessoires voor informatie over het onderdeelnummer.

Zie de CPS-cd voor gedetailleerde informatatie over CPS.

GEBRUIK EN ONDERHOUD

Gebruik een zachte,vochtigedoekom debuitenkant tereinigen

Dompel de portofoon nicht onder in water

Gebruik geen alcohol of schoonmaakmiddelen

Als de portofoon worden ondergedompeld in water...

Schakel de portofoonuit en verwijderde batterijen

Droog de portofoon met een zachte doeK

Gebruik de portofoon pas als deze volledig droog is

MOTOROLA, MOTOROLA SOLUTIONS en het gestileerde M-Logo�n handelsmerken of gedeponeerde handelsmerken van Motorola Trademark Holdings, LLC en worden op grond van licenties gebruikt. Alle andere handelsmerken zijn het eigendom van hun

respectieve eigenaren.
