BRUGSANVISNING XT420 ZEBRA

Sikkerhedsoplysning-er ang. batterier og opladere . 3

Sikkerhedsretningslinjer for drift 3

Batterier og opladere 6

Sadan installeres lithium-ion-batteriet (Li-Ion) 6

Sādan fjernes litium-ion-batteriet (Li-ion) 6

Hylster. 6

Opladning med enkeltbakkeplader .8

Opladning af et standardbatteri. 8

LED-indikatorerp enkeltbakkeplader. 9

Kom godt igang 10

Justering af lydstyrken. 10

Valg af kanal 10

Modtagelse of opkald 10

Rækkevidde for tale 11

Nulstilling til fabriksindstillinger 13

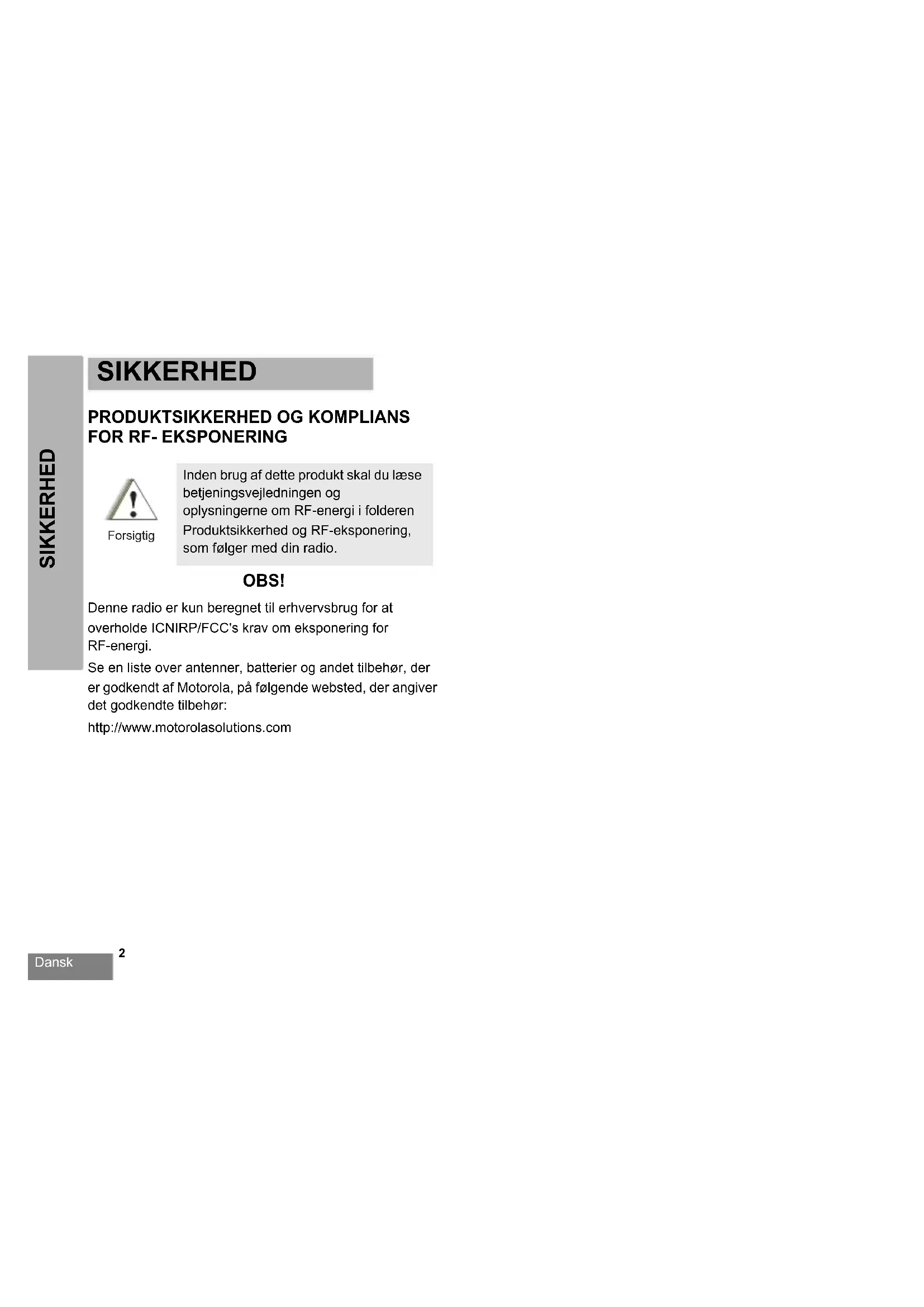

Inden brug af dette produit skal du lese betjeningsvejledningen og ophysningerne om RF-energi i folderen Produktssikkerhed og RF-ekspondering, som folver med din radio.

OBS!

Denne radio er kun beregnet til erhvversbrug for at overholde ICNIRP/FCC's krav om ekspondering for RF-energi.

Se en liste over antenner, batterier og andet tilbehør, der er godkendt af Motorola, på følgende websted, der angiver det godkendte tilbehør:

http://www.motorolasolutions.com

SIKKERHEDSOPLYSNING-ER ANG. BATTERIER OG OPLADERE

Dette dokument indeholder vigtige sikkerheds- og betjeningsinstruktioner. Instruktionerne bør næræses og gemmes til senere brug.

Inden brug af batteriopladeren bør du nærlæse alle instruktioner og advarselsmmarkeringer pa

• opladeren,
• batterietog
  den radio, der bruger batteriet

1 Anvend altid genopladelige batterier, der er godkendt af Motorola, for at reducere risikoen for ulykker. Andre batterier kan eksplodere, hvilket kan medføre personskade aller beskadigelse.
2. Brug af tilbehør, der ikke er anbefalet af Motorola, kan medføre risiko for brand, elektrisk stød eller persönskade.
3. Med henblick pa at reducere risikoen for skader pa stik og kabel skal du trække i stikket, og ikke i kablet, nar du afbryder opladeren.
4. Der bør ikke anvendes forlængerledninger, medminder det er strengt nødvendigt. Brug af en uegnet forlængerledning kan medføre risiko for brand eller elektrisk stød. Hvis det er nødvendigt at anvende en forlængerledning, skal ledningsstørrelsen ære 18 AWG for ledninger på op til 2 m og 16 AWG for ledninger på op til 3 m.

1. For at reducere risikoen for brand, elektrisk stød og personskade ma opladeren ikke anvendes, hvis den pa nogen MADE er beskadiget eller odelagt. Indlever den hos en kvaliferet Motorola-servicerepresentant.
2. Opladeren ma ikke adskilles. Den kan ikke repareres, og der er ingen reservedele til den. Adskilelse af opladeren kan medføre risiko for elektrisk stød eller brand.
3. Reducer risikoen for elektrisk stød ved at fjerne opladeren fra stikkontakten, for du udforer vedligeholdelse eller rengoring.

SIKKERHEDSRETNINGSLINJER FOR DRIFT

• SLUK for radioen, mens batteriet oplades.
• Opladeren er ikke egnet til udendørsbrug. Den på kun anwendes på tørre steder/under tørre forhold.
• Opladeren skal altid tilsluttes en passende sikret og kablet strømforsyning med korrekt spænding (som angivet på produitet).
• Opladeren afbrydes fra yderspaendingen ved at fjerne hovedstikket.
  Den stikkontakt, som udstyret tilsluttes, skal vare i nærheden af udstyret og vaere lettilgaengelig.
  Den maksimale temperatur omkring stromforsyningsudstyret ma ikke overstige 40^
• Sørg for, at ledningen er placeretalandes, at man ikke træder på den eller snubler over den, og at den ikke udsættes for vand, beskadigelse og pavirkninger.

Bruges til at tende/slukke for radioen og indstille lydstyrken.

Kanalvaelgerknap

Bruges til at skiffe mullem radioens forskellige kanaler.

Mikrofon

Tal tydeligt ind i mikrofonen, nár du afgiver en besked.

Antenne

Radioens antenne kan/DDk.

LED-indikator

Bruges til at angive batteristatus, opstartsstatus, oopsninger om opkald til radioen samt scanningsstatus.

Sideknapper

Push to Talk-funktionstast (PTT)

• Tryk på dette knap og hold den nede for at tale, og slip den for at modtage.

Sideknap 1 (SB1)

• Sideknap 1 er en universel knap, der kan konfigureres ved hjælp af CPS. Standardindstillingen for SB1 er 'Monitor'.

Sideknap 2 (SB2)

• Sideknap 2 er en universel knap, der kan konfigureres ved hjælp af CPS. Standardindstillingen for SB2 er 'Scanning/sletning af støjkanal'.

BATTERIER OG OPLADERE

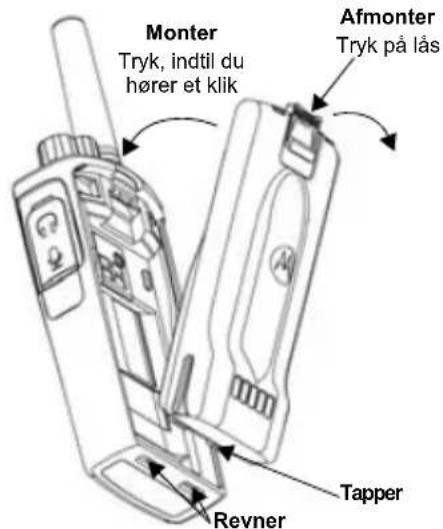

Sādan installeres litium-ion-batteriet (Li-olon)

1 SLUK for radioen.
2. Indsæt tapperne i bunden af batteriet i revnerne i bunden af delve radioen med Motorola-logoet pa batteripakken vendende opad.
3. Tryk ned på batteriet, toppen Först, i retning af radioen, indtil du hérer et klik.

Sādan fjernes litium-ion-batteriet (Li-Ion)

1 SLUK for radioen.
2. Tryk ned pa batteriläsen og oprethold trykket, mens batteriet fjernes.
3. Treek batteriet vek fra radioen.

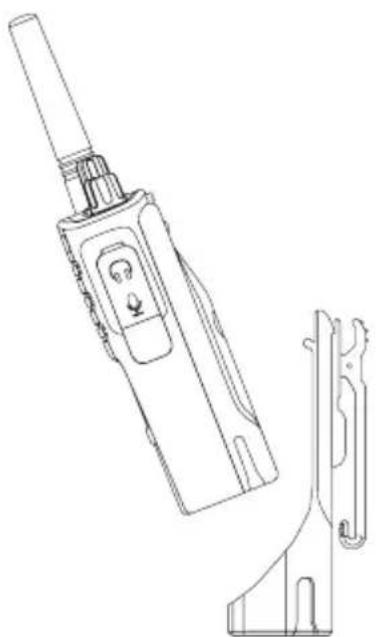

Hylster

XT420 og XT460 leveres med et hylster i stedet for en baeltekrips for at gore det nemmere at have udstyret med.

Din radio leveres med en bakkeoplader, en stromforsyning (også kendl som en transformer) og et sæt adaptere.
Stromforsyningen kan indstilles, sö den passer til alle de adaptere, der leveresammen med radioen.
Hvilken adapter, du skal bruge, afhænger af den region, du befinder dig i.

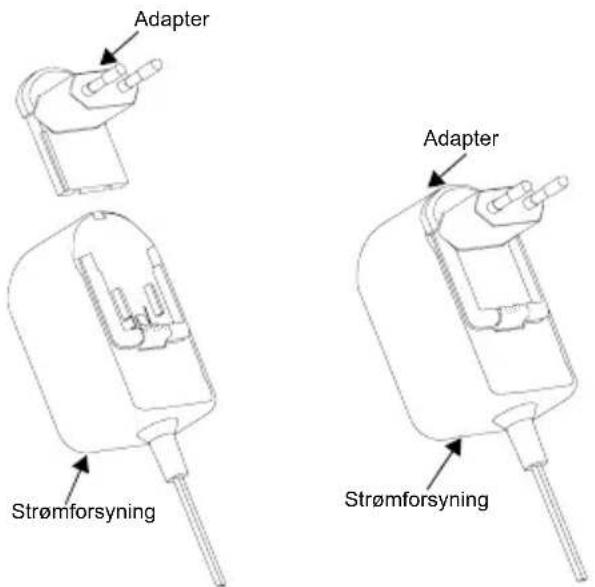

Nár du har identificeret den adapter, der passer til den lokale stikkontakt, installereres den på følgende måde:

• Skyd rillerne pa adapteren ind i stromforsyningen, indtil den glider pa plads.
• Skyd adapteren opad for at fjerne den.

Bemark: Den adapter, der er vist pa tegninger, er kun vejledende. Den adapter, du installerer, kan vaere anderledes.

Hvis du kober en ekstra adapter erler en ny strormforsyning, skal du sikre dig, at du har det bakkeoplader-/stromforsyningssæt, der passer til.

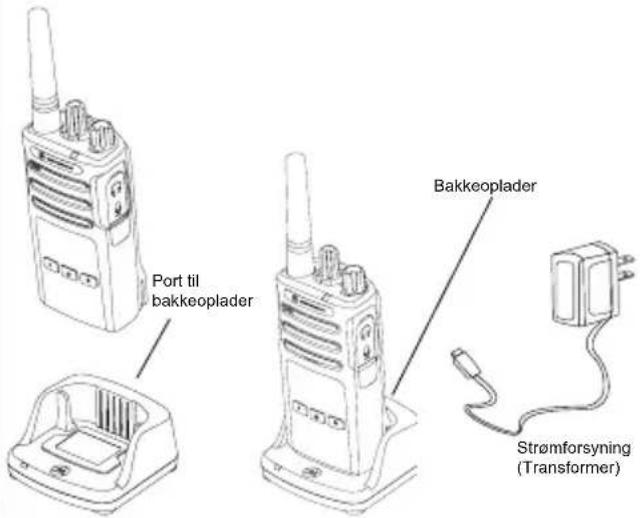

Opladning med enkeltbakkeoplader

1 Sæt enkeltbakkeopladeren pa en flad overflade.
2. Indsæt stromforsyningsstikket i porten pa sider af enkeltbakkeopladeren.
3. Indsæt AC-adapteren i en stikkontakt.
4. Sæt radioen i enkeltbakkeopladeren säledes, at radioen vender mod forsiden som vist.

Bemark: Nár batteriet oplades med radioen monteret, skal du SLUKKE for radioen for at sikre, at batteriet lades helt op. Se "Sikkerhedsretningslinjer for drift" pa side 3 for yderligere oplysninger.

Opladning af et standardbatteri

Enkeltbakkeopladeren er designet til at oplade enten batteriet (med radioen aller med radio og hylster monteret) aller et separat batteri.

Tabel 1: Godkendte batterier fra Motorola

Varenummer Beskrivelse

PMNN4434_R Standard Li-ion-batteri

PMNN4453_R Højkapacite s Li-ion-batteri

LED-indikatorer på enkeltbakkeoplader

Tabel 2: Opladerens LED-indikator

Status LED-status Commentarer
Tændt Grøn i ca. 1 sek.
Oplader Konstant rød
Opladning gennemført Konstant grøn
Batterifejl (*)	Hurtigt rødt blink
Afventer opladning (**)	Langsomt gult blink
Batteriniveaustatus	Rødt blink 1 gang	Batteriniveau lavt
	Guilt blink 2 gange	Batteriniveau middel
	Grønt blink 3 gange	Batteriniveau hijt

() Normalt er det nok at tage batteriet ud og sætte det tilbage iven for at lose problemet.
(*) Batteritertemperatren er for høj eller for lav, eller der anvendes forkert strømspænding.
Hvis der IKKE er nogen LED-indikation:
1. Kontroller, om radioen med batteri, aller batteriet alene, er korrekt isat.
2. Kontroller, om strømforsyningsktablet er korrekt isat i opladerstikket.
3. Kontroller, om det batteri, der anvendes sammen med radioen, fremgår af Tabel 1.

KOM GODTIGANG

Se "Radioens dele" på side 4 i brugervejledningen angående følgende forklaringer.

SÄDAN TÄENDES OG SLUKKES RADIOEN

TAEND for radioen ved at dreje tænd-/sluk-/ lydstyrkeknappen med uret. Radioen afspiller en af fologende:

• Opstartslyd og meddeelse om kanalnummer,
• Batteriniveau og meddeleser om kanalnummer eller
  Lydløs (hørbare toner deaktiverede)

LED-indikatoren blinker rødt et kort øjeblik.

SLUK for radioen ved at dreje tend-/sluk-/ lydstyrkeknappen mod uret, indtil du horer et klik og radioLED-indikatoren SLUKKER.

Bemark: Hold keine radioen alt for tæt pøret, narr lydstyrken er høj, eller narr lydstyrken justeres.

VALG AF KANAL

Du vaelger kanal ved at dreje kanalvaelgerknappen til det onskede kanalnummer.

De enkelte kanaler skal programmeres separat. Kanalerne har hver sin frekvens, interferenseliminatorkode og scanningsindstellinger.

TALE OG OVERVAGNING

Det er vigtigt at overvåge trafikken, inden du sender, for at undgå at 'tale ind over' andere, der er i gang med at sende. Trafikken overvåges ved at trykke på knap SB1(*) i 2-3 sekunder for at abne kanaltrafikken. Du kan høre 'støj' på kanalen, hvis der ikke er nogen trafik. Tryk på SB1-knappen ingen for at udløse den. När der ikke længere er trafik på kanalen, kan du gå videre med dit opkald ved at trykke på PTT-knappen. Radio-LED'en blinker rødtd hvert 3. sekund, mens der sendes.

(*) Under forudsaetning af, at SB1-knappen ikke er programmeret til en,anden tilstand.

MODTAGELSE AF OPKALD

1 Vaelg en kanal ved at dreje kanalvaelgerknappen, indtil den star pa den onskede kanal.
2. Husk at udlose PTT-kappen og lytte after, om der er stemmeaktivitet.
3. LED-indikatoren blinker RØDT, mens radioen modtager et opkald.
4. Du svarer ved at holde radioen lodret 2,5-5 cm fraunden Tryk på PTT-knappen for at sende, og slip den for at modtage.

Bemärk: Vær opmaerksom pa, at LED-indikatoren er konstant RØD, nar radioen sender eller modtager.

Bemerk: Du kan hare al aktivitet pa den valgte kanal ved at trykke kort pa SB1-knappen for at sætte CTCSS/DPL-koden til 0. Denne Funktion kaldes CTCSS/DPL Defeat (squelcher indstillet til STILLE).

RAEKKEVIDDE FOR TALE

Radioer i XT-serien er designet til at maksimere ydelsen og give en bedre transmissionsrækveidde i marken. Det anbefales, at der er min. 1,5 m mullem radioerne ved brug for at undgå interferens. XT420-dækningen er 16,250 kvadratmeter, 13 etager og 9 km i flade områder.

Rækkevidden afhænger af terrænet. Den pavirkes af betonbygninger og kraftigt bladhæng, og hvis radioen bruges indendørs aller i en bil. Radioens optime rækkevidde pa op til 9 km opnås i abne, flade omrader. Radioens rækkevidde er middel, hvis der stär bygninger erler træer i vejen. For at etablere en eigentlig to-vejs-kommunikation skal kanal-, frekvens- og interferens eliminatorkoder vare de samme pa begge radioer. Dette afhænger af den gemte profil, der er forprogrammeret i radioen:

1 Kanal: Den kanal, radioen aktuelt bruger, afhängigt af radiomodellen.
2. Frekvens: Den frekvens radioen bruger til at sende/ modtage.
3. Interferenseliminatorkode: Disse koder bidrager til at minimere interferens ved at tilbyde forskellige kodekombinationer.
4. Krypteringskode: Koder, der fär transmissonerne til at lyde fordrejet for personer, der lytter uten at have den specifikke kode indstillet.
5. Bändbrede: For nogle frekvenser kan man vælge en kanalafstand, der skal matche andre radioer for at sikre optimal lydkvalitet.

Se "Programmeringstilstand" på side 14 for oplysninger om, hvordan man indstiller frekvenser og CTCSS/DPLkoder for kanalerne.

Bemerk: Interferenseliminatorkoder kaldes ogsa CTCSS/DPL-koder ell PL/DPL-koder

RADIO-LED-INDIKATORER

RADIOSTATUS LED-INDIKATION
Kanalen er optaget Konstant orange
Kloningstilstand To Orange Pulsslag
Kloning i gang Konstant Orange
Fatal fejl under opstart	1 grønt blink, 1 orange blink, 1 grønt blink, som gentsages i 4 sekunder
Lavt batteriniveau Orange pulsslag
Nedlukning pga. lavt batteriniveau	Hurtigt orange pulsslag
Monitor LED er SLUKKET
Opstart Konstant rød i 2 sekunder
'Inaktiv' programmeringstilstand/kanaltillstand	Grønt pulsslag
Scanningstilstand Hurtigt rødt pulsslag
Send (Tx)/modtag (RX) Konstant Rødt
Send med Valg af lav strøm Konstant Orange
VOX/iVOX-tilstand Dobbelt rødt pulsslag

Nulstilling til fabriksindstillinger

Nulstilling til fabriksindstellinger sætter alle radio

funktioner tilbage til fabrikkens oprindelige

standardindstellinger. Det gores ved samtidigt at trykke pa

knap PTT, SB1 og SB2, samtidig med at der taendes for

radioen, indtil du hør er et bip, der lyder som høj kvidren.

PROGRAMMERINGS-FUNKTIONER

For at gore det nemt at programmere alle radioens Funktioner anbefales det, at du bruger CPS-sættet med dets programmeringskabel, CPS og tilbehørsafsnit.

Programmingstilstand

Programmeringstilstand er en saerlig radiotilstand, hvor du kan bruge radioens panel til at programmere radioens grundlaeggende Funktioner.

Du kan lese og ændre følgende tre Funktioner, nær radioen er i programmeringstilstand:

F r e k v e n s e r ,

Funktionen Programmeringsfrekvenser giver dig mulighed for at vaelge en frekvens til hver enkelt kanal.

Interferenseliminatorkoden (CTCSS/DPL) bidrager til at minimere interferens ved at give dig mulighed for at vaelge mellem forsellige kombinationer af koder, der fjerner statisk stoj, stoj og uoverskede meddelelser.

Funktionen Auto-scan kan bruges til at indstille en bestemkanal til automatisk at aktivere scanning, hver gang du skifter til den pagaelende kanal (det er ikke ndvendigt attrykke pa en knap for at starte scanningen).

Gà til http://www.motorolasolutions.com for at lase mere om programmeringsfunktioner og hente den fulde version af brugervjledningen til XT420/XT460.

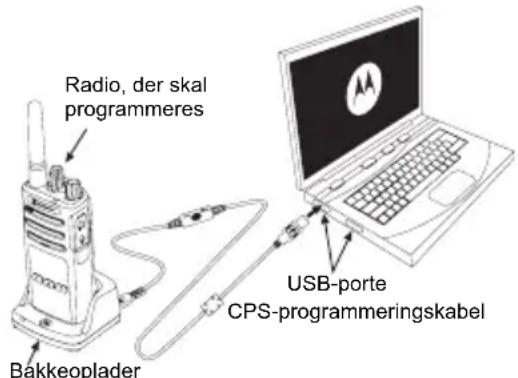

CPS (COMPUTERPROGRAMMERINGS-SOFTWARE)

Den hurtigste metode til at programmere og aendre radioens Funktioner er at bruge CPS-software (Computerprogrammeringssoftware) og CPS-programmeringskabet(*).

Med CPS kan brugeren programme frekvenser, PL/DPLkoder og andre Funktioner, sasom timer for timeout, scanningsliste, opkaldstoner, kryptering, reverse burst osv. CPS er et meget brugbart redskab, da det kan lase for programming via radioens forpanel ell bergranse eendringer af bestemte radiofunktioner (for at undgå, at forudindstillede radioværddier slettes ved et uheld).

Det tilforer ogssikkerhed ved at gore det muligt at indstille en adgangskode til administration af radioens profil. Se afsnittet med en oversigt over Funktionerne i slutningen af brugervejledningen for yderligere oplyninger.

Bemark: Funktionerne skal aktiveres af en autoriseret Motorola-forhandler. Kontakt din Motorola-forhandler for yderligere oplysninger.

Bemark: (^*) CPS-programmeringskablet er tilbehør, der sælges separat. Se afsnit Tilbehør for oplysninger om delinummeret.

Se CPS-cd'en for yderligere oplysninger om CPS.

BRUG OG PLEJE

Brug en blod klud til at rengore ydersiden

Mä参加会议的股东和代理人。

Hvis radioen nedsænkes i vand...

SLUK for radioen og fjern batterierne

Aftorres med en blod klud Radioen ma化进程, for

den er helt tør
