KÄYTTÖOHJE XT420 ZEBRA

Akkujen ja laturien turvallisuusohjeet. 3

Käyttoa koskevat turvallisuusohjeet 3

Radiopuhelimen yleiskuvaus 4

Radiopuhelimen osat. 4

Virtanuppi / aenvoimakkuudens saatunuppi . . . . . .5

Kanavan valintanuppi 5

Mikrofoni 5

Antenni .5

LED-merkkivalo. 5

Sivupainikkeet. .5

Akut ja laturit 6

Lithiumioniakun asentaminen 6

Lithiumioniakun irrottaminen. .6

Kotelo 6

Virtalahde, sovittimet ja laturi 7

Lataaminen yhden yksikon laturissa. .8

Vakioakun lataaminen. 8

Yhden yksikon laturin merkkivalot. .9

Aloittaminen. 10

Radiopuhelimen kaynnistaminen ja sammuttaminen . .10

Aanenvoimakkuudenaataminen 10

Puhuminen ja tarkkailu 10

Puhelun vastaanottaminen 10

Kuuluvuusalue. 11

Tehdasasetusten palauttaminen. 13

Ohjelmoinitoiminnot. 14

Ohjelmointila 14

CPS (Computer Programming Software) -ohjelmisto . .14

Käytäminen ja hoo. 16

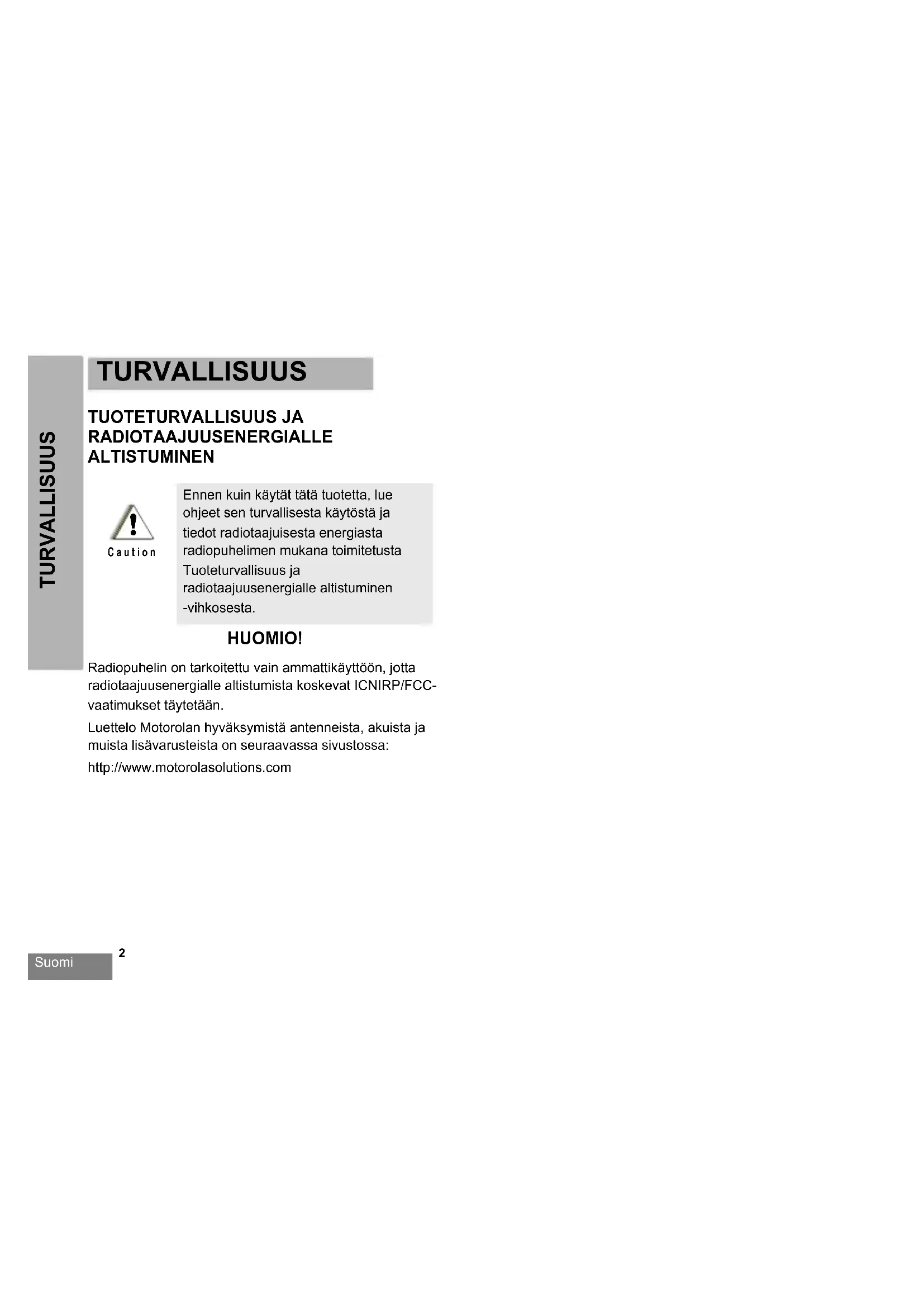

TURVALLISUUS

TUOTETURVALLISUUS JA RADIOTAAJUUSENERGIALLE ALTISTUMINEN

Ennen kuin kaytata tuotetta, lue ohjeet sen turvallisesta kaytosta ja tiedot radiotaajuisesta energia radiopuhelimen mukana toimitetusta Tuoteturvallisuus ja radiotaajuusenergialle altistuminen -vihkosesta.

HUOMIO!

Radiopuhelin on tarkoitetu vain ammattikayttoon, jotta radiotaajuusenergiale altistumista koskevat ICNIRP/FCCvaatimukset taytetaan.

Luettelo Motorolan hyväksymistä antenneista, akuista ja muista lisavarusteista on seuraavassa sivustossa:

http://www.motorolasolutions.com

AKKUJEN JA LATURIENTURVALLISUUSOHJEET

Tämä asiakirja sisältaa tärkeita turva- ja käytöohjeita. Lue ohjeet huolellisesti ja pidä ne tallessa.

Ennen akkulaturin käytöä lue kaikki käytöohjeet ja varoitusmerkinnät, jotka ovat

laturissa
akussa ja
- akkua käytäväsä radiopuhelimessa.

1. Lataa vain Motorolan hyväksymä akkuja, jotta välttāvammautumisen riskin. Muut akut saattavat räjähtä ja aiheuttaa henkilo- ja muita vahinkoja.
2. Muiden kuin Motorolan suosittelemien lisavarusteiden kaytto saattaa aiheuttaa tulipalon, sahkoiskun tai loukkaantumisen.
3. Irrota laturin johto vetamalla pistokkeesta (ei johdosta), jotta virtajhohto ei vahingoitu.

4. Välta jatkojohtoen käytöa. Virheellisen jatkojohdon käytö voi aiheuttaa tulipalon tai sahkölskun. Mikäli jatkojohto on valttamätön, käytä vain seuraavanlaisia jatkojohtoja: 18 AWG, pituus enintään 2 metriä, ja 16 AWG, pituus enintään 3 metriä.

5. Alä käytä rikkoutunutta tai vahingoittunutta laturia, sillä se voi aiheuttaa tulipalon, sahköiskun tai henkilövahingon. Vie vahingoittunut laturi valtuutettuun Motorola-huoltoon.

6. Älä pura laturia, sillä sitä ei voi korjata itse, eikä varaosia ole saatavilla. Laturin purkaminen voi aiheuttaa sahköiskun tai tulipalon.
7. Sahköskujen välttämiseksi irrota latur virtapistokkeesta huollon tai puhistuksen ajaksi.

KÄYTTOÄ KOSKEVAT TURVALLISUUSOHJEET

• Sammuta radiopuhelin, kun lataat akkua.
  Laturi ei sovi käytettäväksiulkotiloissa. Käytä vain kuivassa ymparistössa.
• Kytke laturi vain asianmukaisesti sulakkeilla varustettuun ja johdotettuun pistorasiaan, jossa on tuotteessa märitetty oikea jannite.
• Irrota latur linjajannitteesta irrottamalla paapistoke.
  Liitä laite lähellä olevaan pistorasian, johon pääsee helposti käsiksi.
• Alä käytä virtualahdettä ympäristöissä, joiden lampötila on yli 40^ .
• Varmista, etta laiteen johtoon ei voi kompastua, johdon pälle ei voi astua eikä johto altistu kosteudelle tai muulle vahingoittumiselle.

RADIOPUHELIMEN YLEISKUVAUS

RADIOPUHELIMEN YLEISKUVAUS

RADIOPUHELIMEN OSAT

Virtanuppi / äenvoimakkuudensäätönuppi

Käytetän radion käynnistamiseen ja sammuttamiseen seka aenvoimakkuudenaatamiseen.

Kanavan valintanuppi

Käytetän radiopuhelimen asettamiseen eri kanaville.

Mikrofoni

Puhu selkeasti mikrofonin lahettäessävi vestia.

Antenni

Radiopuhelimen antenni ei ole irrotettavissa.

LED-merkkivalo

Ilmaisee akun tilan, virtatilan, radiopuhelun tiedot ja skannaustilan.

Sivupainikkeet

PTT-painike

• Pidä painettuna, kun haluat puhua; vapauta, kun haluat kuunnella.

Sivupainike 1 (SB1)

• Sivupainike 1 on yleispainike, Jonka voi ohjelmoida CPSohjelmiston avulla. SB1-painikkeen oletusasetus on Tarkkailu (Monitor).

Sivupainike 2 (SB2)

• Sivupainike 2 on yleispainike,jonka voi ohjelmoida CPSohjelmiston avulla. SB2-painikkeen oletusasetus on Skannaus/Häriokananovan poisto (Scan/Nuisance Channel Delete)

AKUT JA LATURIT

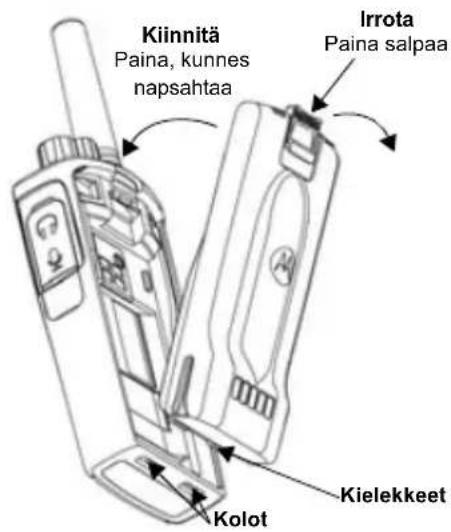

Lithiumioniakun asentaminen

1. Sammuta radiopuhelin.
2. Pitele akkua Motorola-logo yloispain ja tyonnä akun alaosassa olevat kielekkeet radiopuhelimen alaosassa oleviin koloihin.
3. Paina akkua yläreunasta radiopuhelinta vasten, kunnes kuuluu napsahdus.

Lithiumioniakun irrottaminen

1. Sammuta radiopuhelin.
2. Pida akun salpaa alas painettuna ja irrota akku.
3. Vedä akku irti radiopuhelimesta.

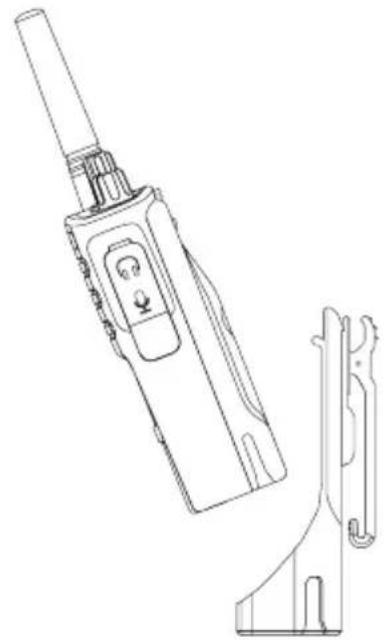

Kotelo

XT420:n ja XT460:n mukana toimitetaan vyopidikkeen sijaan kotelo, joka parantaa kannettavuutta.

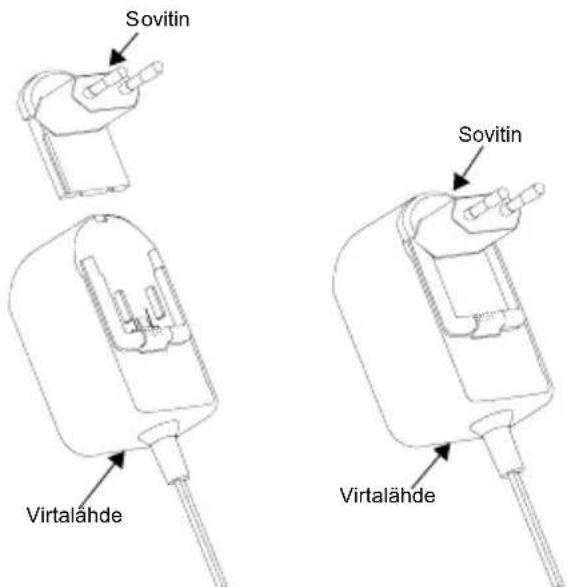

Virtalähde, sovittimet ja laturi

Radiopuhelimen mukana toimitetaan yksi laturi, yksi virtalahde (kutsutaan myos muontajaksi) ja sovittimia.

Virtalähteessä voi käyttaa mitä tahansa radiopuhelimen mukana toimitettua sovitinta.

Tarvittava sovitin märäytyy maantieteellisen alueen mukaan.

Kun olet selvittányt, miká sovitin sopii pistorasiaan, asenna se seuraavasti:

• Liu'uta sovittimen urat virtalähteeseen siten, etta sovitin napsahtaa paikalleen.
• Irrota sovitin liu'uttamalla sitä yloispain.

Huomautus: Kuvissa nakyva sovitin on vain esimerkki. Oman alueesi sovitin voi olla erilainen.

Jos hankit toisen laturin tai virtalähteen, varmista, etta ne ovat samanlaisia kuin radiopuhelimen mukana toimitetut.

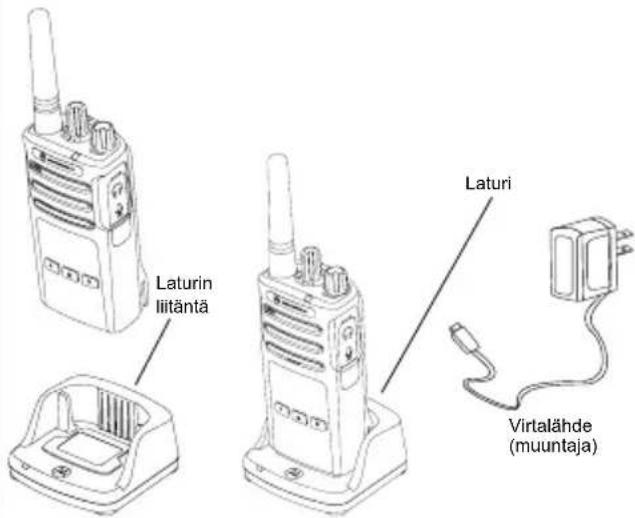

Lataaminen yhden yksikon laturissa

1. Aseta yhden yksikon laturi tasaiselle pinnalle.
2. Liita virtalähteen liitin yhden yksikön laturin sivussa olevaan liitäntäan.
3. Kytke verkkolaite pistorasiaan.
4. Aseta radiopuhelin yhden yksikon laturin niin, etta radiopuhelimen etuosa on laturin etuosan puolella, kuten kuvassa.

Huomautus: Kun lataat akkua sen ollessa radiupuhelimessa,
sammuta radiupehelin, jotta akku latautuu tayteen.
Lisatietoja on kohdassa "Käytöa koskevat
turvallisuusohjeet" sivulla 3.

Vakioakun lataaminen

Yhden yksikon laturilla voi ladata radiupuhelimessa olevaa akkua, koteloon asetetussa radiupuhelimessa olevaa akkua tai erillista akkua.

Taulukko 1: Motorolan hyväksymät akut

Osanumero Kuvaus
PMNN4434_R Normaali litiiumioniakku
PMNN4453_R	Suuren kapasiteetin litiumioniakku

Yhden yksikon laturin merkkivalot

Taulukko 2: Laturin merkkivalo

Tila Merkkivalo Lisätietoja
Virta päälä Vihreä noin sek	unnin ajan
Latautuu Palaa punaisena
Lataus on valmis Palaa vihreänä
Akkuvirhe (*) Vilkkuu nopeasti punaisena
Odottaa latausta (**) Vilkkuu	hitaasti keltaisena
Akun tila	Vilkahtaa kerran punaisena Akun virta vähissä
	Vilkkuu kahdesti keltaisena Akku puolityhjä
	Vilkkuu kolmesti vihreänä Akku lahes täysi

() Akku on luultavasti asetetu värin laturiin - korjaa akun asento oikeaksi.
(^*) Akku on lian kuuma tai kylma tai vaara syottjannite on kaytossa.

Jos merkkivalo ei pala:

1. Varmista, etta akun sisaltavä radiopuhelin tai erillinen akku on asetettu oikein laturin.
2. Varmista, etta virtalähteen johto on liitety tukevasti laturin liiäntään.
3. Varmista, etta radiupuhelimen kanssa kaytettavä akku on mainitu kohdassa Taulukko 1.

ALOITTAMINEN

Seuraaviin kuvauksiin liittyvä lisätietoja on käytöoppaan kohdassa "Radiopuhelimen osat" sivulla 4.

RADIOPUHELIMEN KÄYNNISTÄMINEN JA SAMMTAMINEN

Kännista radiupuhelin käntämälä virtanuppia myotäpaivän. Radio toistaa jonkin seuraavista:

• käynnistymisaani ja kanavan numeron ilmoitus
• akun varaustason ja kanavan numeron ilmoitus
• ei mitään (aanimerkit pois käytösta).

Merkkivalo vilkkuu hetken punaisena.

Sammuta radiopuhelin käantamälä virtanuppia
vastapäivän, kunnes kuulet napsahduksen ja
radiopuhelimen merkkivalo sammu.

ÄÄENVOIMAKKUUDEN SÄTÄMINEN

Kännä aenenvoimakkuuden saatönuppia (virtanuppi) myotapäivän, kun haluat lisata aenenvoimakkuutta, ja vastapäivän, kun haluat vahentaa sita.

Huomautus: Alä pidä radiupuhelinta lahellä korvaa
äänenvoimakkuuden ollessa suuri tai sätäessä
äänenvoimakkuutta.

KANAVAN VALITSEMINEN

Valitse kanava käntämälä kanavan valintanuppia ja valitsemalla haluamasi kanavan numero.

Ohjelmoi jokainen kanava erikseen. Jokaisella kanavalla on omataajuus, hairiönpoistokoodi ja skannausasetukset.

PUHUMINEN JA TARKKAILU

Tarkkaile likennettä ennen puheen lahetämista, jottet puhu toisen henkilön paälle.

Voit tarkkailla kanavan liikennettä pitamälla SB1* painiketta painettuna 2-3 sekunnin ajan. Jos liikennettä ei ole, kuuluu kohinaa. Voit lopettaa kuuntelun painamalla SB1-painiketta uudelleen. Kun kanavalla ei ole liikennettä, aloita puhelu painamalla PTT-painiketta. Lahetyksen aikana radiupuhelimen merkkivalo valahtaa punaisena kolmen sekunnin valein.

(*) Ellei SB1-painikkeeseen ole ohjelmoitu muuta tilaa.

PUHELUN VASTAANOTTAMINEN

1. Valitse kanava käantämälä kanavan valintanuppia, kunnes saavutat haluamasi kanavan.
2. Varmista, etta PTT-painike on vapautettuna ja kuuntele, kuuluuko puheliiikennettä.
3. Merkkivalo vilkuu punaisena, kun radiopuhelin vastaanottaa puhelun.
4. Vastaa pitamalla radiopuhelinta pystyasennossa 2,5-5 cm:n paassuustasi. Kun haluat puhua, paina PTT-painiketta. Vapauta painike, kun haluat kuunnella.

Huomautus: Huomaa, etta kun radiopuhelin vastaanottaa tai lahettä, merkkivalo on aina punainen.

Huomautus: Jos haluat kuunnella valitun kanavan kaikkea likennettä, märirä CTCSS/DPL-oodiki 0 painamalla lyhyesti SB1-painiketta. Tämän ominaisuuden nimi on CTCSS/DPL-esto (kohinasalpa poised käytösta).

KUULUVUUSALUE

XT-sarjan radiopuhelimet maksimoivat suorituskyvyn ja laajentavat lahetysaluetta kentä. Häriöiden valttamiseksi on suositeltavaa, ettei radiupuhelimia käytetä alle 1,5 metrin etäisyydellà toisistaan. XT420:n Kantama on 16 250 neliometria, 13 kerrosta ja 9 kilometria tasaisilla alueilla.

Kuuluvuualue maaraytyy maaston muotojen mukaan. Betonirakenteet, tiheat lehvastot ja radiopuhelimen kayttaminen sisatiloissa tai ajoneuvossa vaikuttavat sihen. Paras kuuluvus (jopa yhdeksän kilometria) saavutetaan tasaisilla avoimilla alueilla. Kuuluvus on keskitasoinen, jos valissä on rakennuksia ja puita. Kuuluvus on heikoin, kun radiopuhelinten valissä on tiheaa lehvastöa ja korkeita makiä. Kaksisuuntaisen puheyhteyden luominen edellyttä, etta kummassakin radiupuhelimessa on valittu sama kanava, taajuus ja hairionpoinstokoodi. Namā maaraytyvat radiupuhelimeen tallennetun esiohjelmoidun profililin mukaan:

1. Kanava (Channel): radiupuhelimen käytämä kanava, joka maäräytyy radiupuhelimen mallin mukaan.
2. Taajuus (Frequency): taajuus, jota radiopuhelin käyttaa lahetykseen ja vastaanottoon.
3. Häiriönpoistokoodi (Interference Eliminator Code): nämä koodit helpottavat Häirönpoistoa koodiyhdistelmien avulla.
4. Puheensalauskoodl (Scramble Code): koodit, jotka väristavat lahetettvää äntä niin, ettei änestä saa selvää ilman oikeaa koodia.
5. Kaistanleveys (Bandwidth): joillakin taajuuksilla voidaan valita kanavanleveys, jonka on oltava sama muissa radiopuhelimissa parhaan aennaadun saavuttamiseksi.

Lisātietaja kanavien taajuksien ja CTCSS/DPL-koodien mārīttāmisestā on kohdassa "Ohjelmointitila" sivulla 14.

Huomautus: Häirönpoistokoodeja kutsutaan myös CTCSS/DPL-koodeiksi tai PL/DPL-koodeiksi.

RADIOPUHELIMEN MERKKIVALOT

RADION TILA MERKKIVALO
Kanava varattu Palava orangsi
Kloonaustila Kaksi orangsia sykähdystä
Kloonaus käynissä Palava orangsi
Vakava virhe käynistettäessä	Välähdyskuvio vihrea-orensii-vihreä toistuu neljän sekunnin ajan
Akun varaus vähissä Sykkivä orangsi
Laite sammutetaan, sillä akku on tyhjä	Nopeasti sykkivä orangsi
Tarkkailu Merkkivalo on sammuneena
Käynnistys Palava punainen kaksi sekuntia
Vapaa (Idle) -ohjelmointilä / Kanava (Channel) -tila	Sykkivä vihreä
Skannaustila Nopeasti sykkivä punainen
Lähetys (Tx) / vastaanotto (RX) Sykkivä punainen
Lähetys alhaisella teholla Sykkivä orangsi
VOX/iVOX-tila Kahdesti sykkivä punainen

Tehdasasetusten palauttaminen

Tehdasasetusten palauttaminen palauttaa radiupuhelimen toimnot alkuperaisin tehdasasetuksiin. Voit tehdä tämän pitamälla PTT-, SB1- ja SB2-painikkeita painettuina ja käynnistämälla radiupuhelimen. Vapauta painikkeet vasta, kun radiupuhelimesta kuuluu änimerkki.

OHJELMOINTITOIMINNOT

Radiopuhelimen kaikki toiminnot voidaan ohjelmoida helposti kayttamalla CPS-sarjaa, joka sisaltaa ohjelmointikaapelin sekä CPS- ja lisavarusteosat.

Ohjelmointila

Ohjelmointila (Programming Mode) on erityinen radiupuhelimen tila, jossa voit ohjelmoida radiupuhelimen perustoiminnot radiupuhelimen paneelin avulla. Kun radiupuhelin on ohjelmointilassa, voit lukea kolme ominaisuutta ja muokata niitta:

tajuudet (Frequencies)
- koodit (Codes) (CTCSS/DPL)
- automaattinen skannaus (Auto-scan).

Taajuuksien ohjelmoinitoiminnon avulla voit valita taajuuden jokaista kanavaa varten.

Häirönpoistokoodi (CTCSS/DPL) auttaa minimoimaan
häröt tarjoamalla valikoiman koodiyhdistelmiä, jotka
suodattavat kohinaa ja tarpeettomia viestejä.

Automaattinen skannaus (Auto Scan) -toiminnolla tietty kanava voidaan asettaa ottamaan skannaus käyttoän automaattisesti aina, kun kyseinen kanava valitaan (skannauksen aloittaminen ei edellytä painikkeen painamista).

Lisātietoja ohjelmoinitoiminnoista on T420/XT460-käytöoppaassa, Jonka voi ladata sivustosta http://www.motorolasolutions.com.

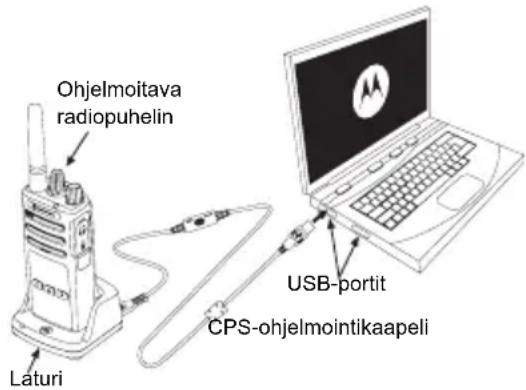

CPS (COMPUTER PROGRAMMING SOFTWARE)-OHJELMISTO

Radiopuhelimen toimintoen ohjelmonti ja muuttaminen on helpointa CPS-ohjelmiston ja CPS-ohjelmointikaapelin(*) avulla.

CPS-ohjelmiston avulla käytäja voi ohjelmoida taajuudet, PL/DPL-koodit sekä muut toiminnot, kuten aikakatkaisuajastimen (Time-out Timer), skannausluettelon (Scan List), kutsuaanet (Call Tones), puheensalauksen (Scramble) ja vastapurskeen (Reverse Burst). CPS on erittän käteva, koska sen avulla voidaan esta radiupuhelimen ohjelmointi etupaneelista tai rajoittaa radiupuhelimen tiynet ominaisuuden muuttamista (radiupuhelimen esiasetettujen arvojen tahattoman poistamisen estämiseksi).

Se tarjoaa myos mahdollisuuden suojata radiopuhelimen hallinta salasanalla. Lisatietoja on ominaisuuksien yhteenvetotaulukossa kayttöoppaan lopussa.

Huomautus: Valtuutetun Motorola-jalleenmyyjan tulee ottaa omnaisuudet kayttoön. Pyyda lisatietoja Motorola-myyjälta, jolta olet ostanut tuotteen.

Huomautus: (^*) CPS-ohjelmointikaapeli on erikseen myytävä lisāvaruste. Tiedot osanumeroista ovat käytlooppaan kohdassa, jossa on mainittu lisāvarusteet.

Lisatietoja CPS-ohjelmistosta on CPS-CD-levylla.

KÄYTTÄMINEN JA HOITO

Käytä pehmeaa, kosteaa liinaa ulkopinnan puhdistukseen.

Älä upota veteen. Älä käytä alkoholia tai

puhdistusliuoksia.

Jos radiopuhelin putoaa veteen...

Sammuta radiopuhelin ja poista akku.

Kuivaa pehmeallä liinalla. Älä kayta radiopuhelinta, ennen kuin se on taysin kuiva.

se on tãysin kuiva.
