KÄYTTÖOHJE XT460 ZEBRA

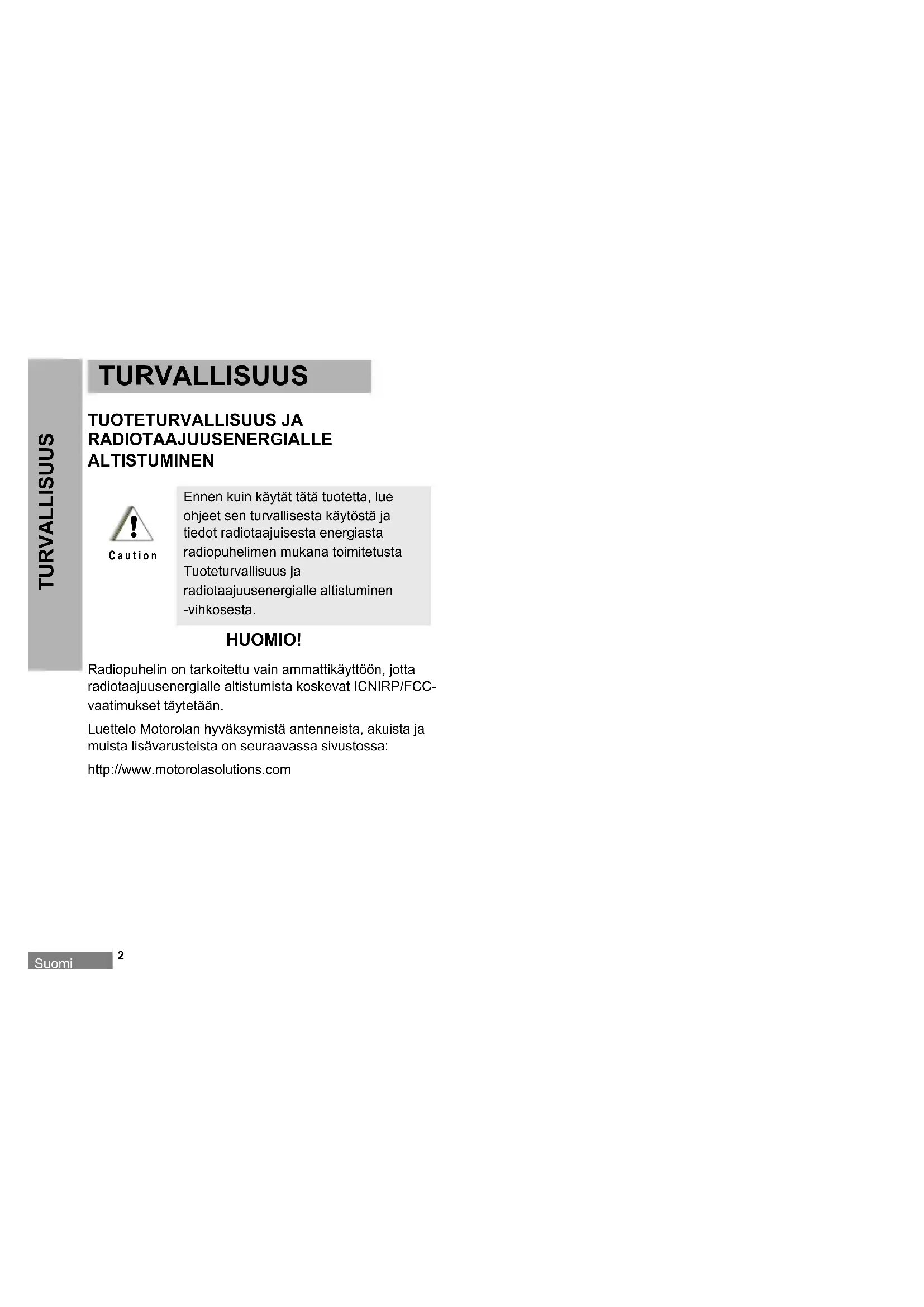

TURVALLISUUS TURVALLISUUS TUOTETURVALLISUUS JA RADIOTAAJUUSENERGIALLE ALTISTUMINEN HUOMIO! Radiopuhelin on tarkoitettu vain ammattikäyttöön, jotta radiotaajuusenergialle altistumista koskevat ICNIRP/FCC- vaatimukset täytetään. Luettelo Motorolan hyväksymistä antenneista, akuista ja muista lisävarusteista on seuraavassa sivustossa: http://www.motorolasolutions.com Ennen kuin käytät tätä tuotetta, lue ohjeet sen turvallisesta käytöstä ja tiedot radiotaajuisesta energiasta radiopuhelimen mukana toimitetusta Tuoteturvallisuus ja radiotaajuusenergialle altistuminen -vihkosesta.

TURVALLISUUSOHJEET Tämä asiakirja sisältää tärkeitä turva- ja käyttöohjeita. Lue ohjeet huolellisesti ja pidä ne tallessa. Ennen akkulaturin käyttöä lue kaikki käyttöohjeet ja varoitusmerkinnät, jotka ovat

• akkua käyttävässä radiopuhelimessa. 1. Lataa vain Motorolan hyväksymiä akkuja, jotta vältät vammautumisen riskin. Muut akut saattavat räjähtää ja aiheuttaa henkilö- ja muita vahinkoja. 2. Muiden kuin Motorolan suosittelemien lisävarusteiden käyttö saattaa aiheuttaa tulipalon, sähköiskun tai loukkaantumisen. 3. Irrota laturin johto vetämällä pistokkeesta (ei johdosta), jotta virtajohto ei vahingoitu. 4. Vältä jatkojohtojen käyttöä. Virheellisen jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun. Mikäli jatkojohto on välttämätön, käytä vain seuraavanlaisia jatkojohtoja: 18 AWG, pituus enintään 2 metriä, ja 16 AWG, pituus enintään 3 metriä. 5. Älä käytä rikkoutunutta tai vahingoittunutta laturia, sillä se voi aiheuttaa tulipalon, sähköiskun tai henkilövahingon. Vie vahingoittunut laturi valtuutettuun Motorola-huoltoon. 6. Älä pura laturia, sillä sitä ei voi korjata itse, eikä varaosia ole saatavilla. Laturin purkaminen voi aiheuttaa sähköiskun tai tulipalon. 7. Sähköiskujen välttämiseksi irrota laturi virtapistokkeesta huollon tai puhdistuksen ajaksi.

• Laturi ei sovi käytettäväksi ulkotiloissa. Käytä vain kuivassa ympäristössä.

• Kytke laturi vain asianmukaisesti sulakkeella varustettuun ja johdotettuun pistorasiaan, jossa on tuotteessa määritetty oikea jännite.

• Irrota laturi linjajännitteestä irrottamalla pääpistoke.

• Liitä laite lähellä olevaan pistorasiaan, johon pääsee helposti käsiksi.

• Älä käytä virtalähdettä ympäristöissä, joiden lämpötila on yli 40 °C.

• Varmista, että laitteen johtoon ei voi kompastua, johdon päälle ei voi astua eikä johto altistu kosteudelle tai muulle vahingoittumiselle.Suomi

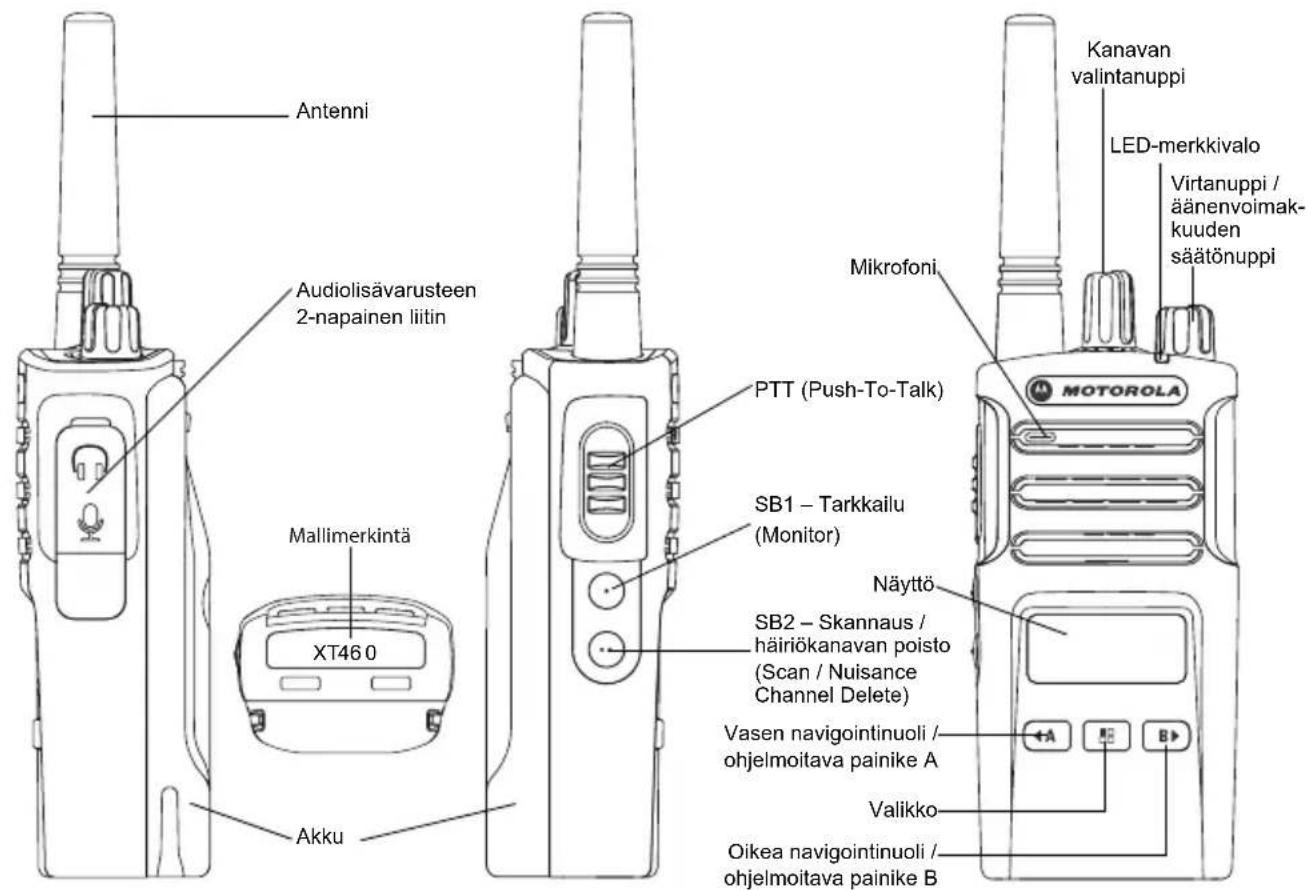

RADIOPUHELIMEN YLEISKUVAUS RADIOPUHELIMEN YLEISKUVAUS RADIOPUHELIMEN OSAT AntenniAudiolisävarusteen 2-napainen liitin Akku PTT (Push-To-Talk)SB1 – Tarkkailu (Monitor)SB2 – Skannaus / häiriökanavan poisto (Scan / Nuisance Channel Delete)NäyttöVasen navigointinuoli /ohjelmoitava painike AValikkoOikea navigointinuoli /ohjelmoitava painike BMikrofoniKanavan valintanuppiVirtanuppi /äänenvoimak-kuudensäätönuppiLED-merkkivalo

RADIOPUHELIMEN YLEISKUVAUS Virtanuppi / äänenvoimakkuuden säätönuppi Käytetään radion käynnistämiseen ja sammuttamiseen sekä äänenvoimakkuuden säätämiseen. Mikrofoni Puhu selkeästi mikrofoniin lähettäessäsi viestiä. Antenni Radiopuhelimen antenni ei ole irrotettavissa. Lisävarusteiden liitin Käytetään yhteensopivien audiolisävarusteiden liittämiseen. Mallimerkintä Määritä radiopuhelimen malli. LED-merkkivalo Ilmaisee akun tilan, virtatilan, radiopuhelun tiedot ja skannaustilan. Etuosan painikkeet

• Painike Voit määrittää asetukset, kuten VOX/iVOX-tasot. Ohjelmointitilassa voit siirtyä asetuksesta toiseen. Oletusasetus on, että painike esiasettaa kanavan 1.

• Ohjelmoitava painike Voit valita tason tai vaihtoehdot valikon toimintoja varten. Oletusasetus on, että painike luo nykyisen ohjelmoidun kutsuäänen.Suomi

• Ohjelmoitava painike Voit valita tason tai vaihtoehdot valikon toimintoja varten. Oletusasetus on, että painike asettaa taustavalon tilan. Huomautus: Jommankumman ohjelmoitavan painikkeen (A tai B) painallus virittää radiopuhelimen esiasetetulle kanavalle, ja radiopuhelimesta kuuluu äänimerkki. Voit määrittää näihin painikkeisiin eri toimintoja CPS- ohjelmiston avulla. Esimerkkejä: taustavalon aikakatkaisu (Backlight Time Out), vastapurske (Reverse Burst), skannaus / häiriökanavan poisto (Scan / Nuisance Channel Delete), tarkkailu (Monitor) ja kutsuäänet (Call Tones). Lisätietoja näiden painikkeiden ohjelmoinnista on kohdissa "Siirtyminen ohjelmointitilaan" sivulla 15 ja "CPS (Computer Programming Software) -ohjelmisto" sivulla 15. Sivupainikkeet

• PTT-painike Pidä painettuna, kun haluat puhua; vapauta, kun haluat kuunnella.

• Sivupainike 1 (SB1) Sivupainike 1 on yleispainike, jonka voi ohjelmoida CPS- ohjelmiston avulla. Painikkeen oletusasetus on Tarkkailutila (Monitor Mode).

• Sivupainike 2 (SB2) Sivupainike 2 on yleispainike, jonka voi ohjelmoida CPS- ohjelmiston avulla. Painikkeen oletusasetus on Skannaus / Häiriökanavan poisto (Scan / Nuisance Channel Delete).Suomi

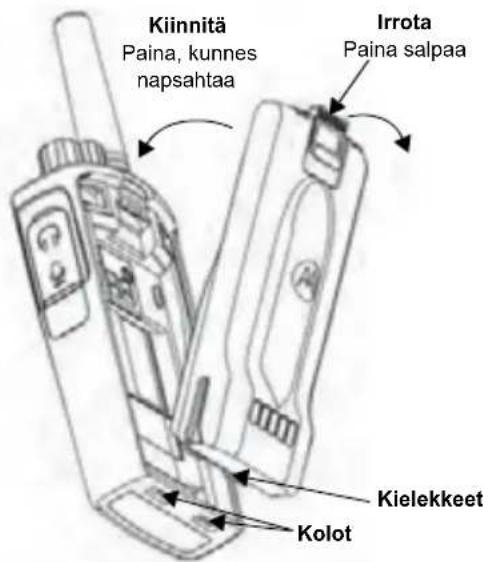

1. Sammuta radiopuhelin.

2. Pitele akkua Motorola-logo ylöspäin ja työnnä akun

alaosassa olevat kielekkeet radiopuhelimen alaosassa oleviin koloihin.

3. Paina akkua yläreunasta radiopuhelinta vasten, kunnes

kuuluu napsahdus. Litiumioniakun irrottaminen

1. Sammuta radiopuhelin.

2. Pidä akun salpaa alas painettuna ja irrota akku.

3. Vedä akku irti radiopuhelimesta.

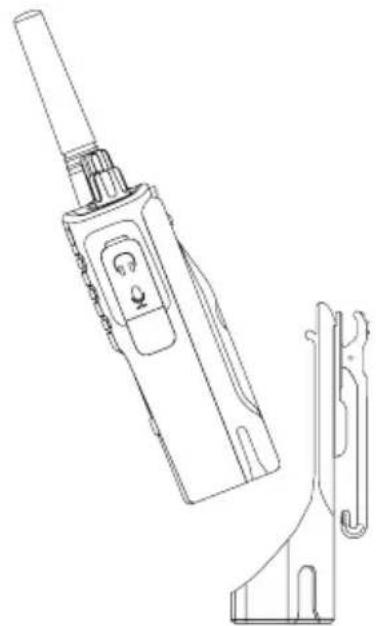

Kotelo XT420:n ja XT460:n mukana toimitetaan vyöpidikkeen sijaan kotelo, joka parantaa kannettavuutta. Irrota Paina salpaa Kolot Kielekkeet Kiinnitä Paina, kunnes napsahtaaSuomi

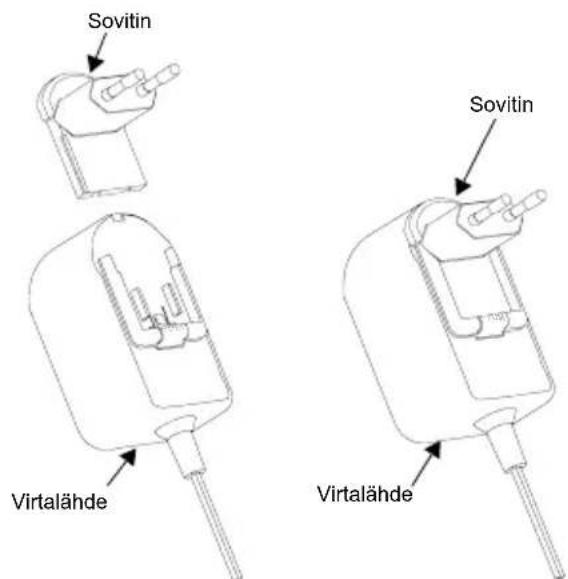

Virtalähde, sovittimet ja laturi Radiopuhelimen mukana toimitetaan yksi laturi, yksi virtalähde (kutsutaan myös muuntajaksi) ja sovittimia. Virtalähteessä voi käyttää mitä tahansa radiopuhelimen mukana toimitettua sovitinta. Tarvittava sovitin määräytyy maantieteellisen alueen mukaan. Kun olet selvittänyt, mikä sovitin sopii pistorasiaan, asenna se seuraavasti:

• Liu'uta sovittimen urat virtalähteeseen siten, että sovitin napsahtaa paikalleen.

• Irrota sovitin liu'uttamalla sitä ylöspäin. Huomautus: Kuvissa näkyvä sovitin on vain esimerkki. Oman alueesi sovitin voi olla erilainen. Jos hankit toisen laturin tai virtalähteen, varmista, että ne ovat samanlaisia kuin radiopuhelimen mukana toimitetut. Laturi Virtalähde PUSH PUS

PUSH PUSH Sovitin Sovitin Virtalähde VirtalähdeSuomi

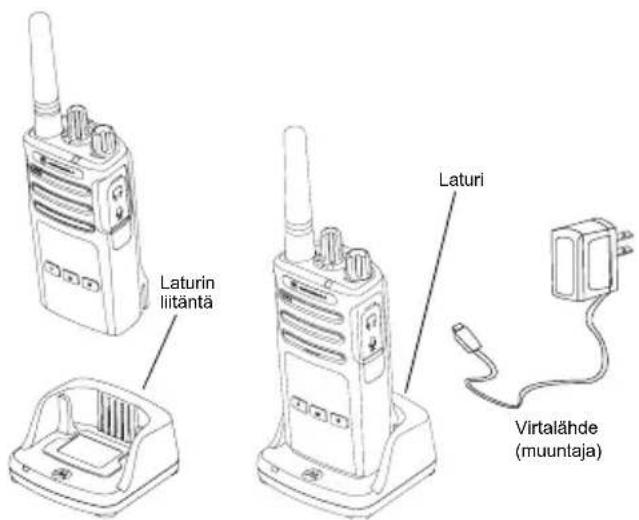

Lataaminen yhden yksikön laturissa

1. Aseta yhden yksikön laturi tasaiselle pinnalle.

2. Liitä virtalähteen liitin yhden yksikön laturin sivussa olevaan

3. Kytke verkkolaite pistorasiaan.

4. Aseta radiopuhelin yhden yksikön laturiin niin, että

radiopuhelimen etuosa on laturin etuosan puolella, kuten kuvassa. Huomautus: Kun lataat akkua sen ollessa radiopuhelimessa, sammuta radiopuhelin, jotta akku latautuu täyteen. Lisätietoja on kohdassa "Käyttöä koskevat turvallisuusohjeet" sivulla 3. Vakioakun lataaminen Yhden yksikön laturilla voi ladata radiopuhelimessa olevaa akkua, koteloon asetetussa radiopuhelimessa olevaa akkua tai erillistä akkua. Virtalähde (muuntaja) Laturi Laturin liitäntä Taulukko 1: Motorolan hyväksymät akut Osanumero Kuvaus PMNN4434_R Normaali litiumioniakku PMNN4453_R Suuren kapasiteetin litiumioniakkuSuomi

Yhden yksikön laturin merkkivalot (*) Akku on luultavasti asetettu väärin laturiin – korjaa akun asento oikeaksi. (**) Akku on liian kuuma tai kylmä tai väärä syöttöjännite on käytössä. Jos merkkivalo ei pala:

1. Varmista, että akun sisältävä radiopuhelin tai erillinen akku on asetettu oikein laturiin.

2. Varmista, että virtalähteen johto on liitetty tukevasti laturin liitäntään.

3. Varmista, että radiopuhelimen kanssa käytettävä akku on mainittu kohdassa Taulukko 1.

Taulukko 2: Laturin merkkivalo Tila Merkkivalo Lisätietoja Virta päällä Vihreä noin sekunnin ajan Latautuu Palaa punaisena Lataus on valmis Palaa vihreänä Akkuvirhe (*) Vilkkuu nopeasti punaisena Odottaa latausta (**) Vilkkuu hitaasti keltaisena Akun tila Vilkahtaa kerran punaisena Akun virta vähissä Vilkkuu kahdesti keltaisena Akku puolityhjä Vilkkuu kolmesti vihreänä Akku lähes täysiSuomi

ALOITTAMINEN ALOITTAMINEN Seuraaviin kuvauksiin liittyviä lisätietoja on käyttöoppaan kohdassa "Radiopuhelimen osat" sivulla 4.

RADIOPUHELIMEN KÄYNNISTÄMINEN JA

SAMMUTTAMINEN Käynnistä radiopuhelin kääntämällä virtanuppia myötäpäivään. Radio toistaa jonkin seuraavista:

• käynnistymisääni ja kanavan numeron ilmoitus• akun varaustason ja kanavan numeron ilmoitus• ei mitään (äänimerkit pois käytöstä). Merkkivalo vilkkuu hetken punaisena. Sammuta radiopuhelin kääntämällä virtanuppia vastapäivään, kunnes kuulet napsahduksen ja radiopuhelimen merkkivalo sammuu.

ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN

Käännä äänenvoimakkuuden säätönuppia virtanuppi myötäpäivään, kun haluat lisätä äänenvoimakkuutta, ja vastapäivään, kun haluat vähentää sitä. Huomautus: Älä pidä radiopuhelinta lähellä korvaa äänenvoimakkuuden ollessa suuri tai säätäessäsi äänenvoimakkuutta.

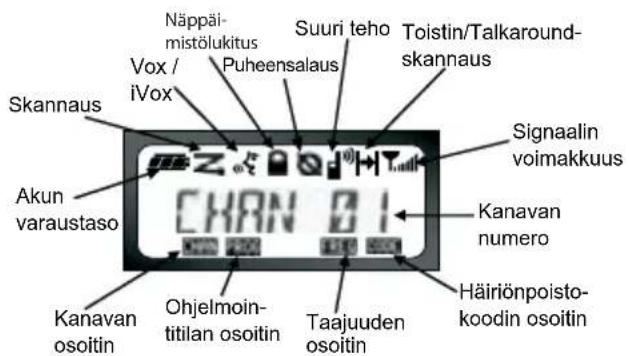

Huomautus: Tässä esitetty radiopuhelimen näyttö osoittaa kuvakkeiden sijainnin. Radiopuhelimen todellinen näyttö (kanava ja koodi) voi poiketa kuvasta. Tämä määräytyy radiopuhelimen esiohjelmoitujen oletusasetusten ja mallissa tai maantieteellisellä alueella käytettävissä olevien ominaisuuksien mukaan. PTT-painiketta lukuun ottamatta kaikkien painikkeiden painaminen sytyttää taustavalon. KANAVAN VALITSEMINEN Valitse kanava kääntämällä kanavan valintanuppia. Käynnistymisen aikana tai kanavaa vaihdettaessa kuuluva ääni ilmaisee kanavan numeron. Ohjelmoi jokainen kanava erikseen. Jokaisella kanavalla on oma taajuus, häiriönpoistokoodi ja skannausasetukset. Suuri teho Akun varaustaso Kanavan osoitin Taajuuden osoitin

Signaalin voimakkuus Puheensalaus Vox / iVox Toistin/Talkaround- skannaus Kanavan numero Ohjelmoin- titilan osoitin Skannaus Näppäi-mistölukitus Häiriönpoisto- koodin osoitinSuomi

Tarkkaile liikennettä ennen puheen lähettämistä, jottet puhu toisen henkilön päälle. Voit tarkkailla kanavan liikennettä pitämällä SB1(*)- painiketta painettuna. Jos liikennettä ei ole, kuuluu kohinaa. Voit lopettaa kuuntelun painamalla SB1- painiketta uudelleen. Kun kanavalla ei ole liikennettä, aloita puhelu painamalla PTT-painiketta. Lähetyksen aikana radiopuhelimen merkkivalo palaa punaisena. Huomautus: Jos haluat kuunnella valitun kanavan kaikkea liikennettä, määritä CTCSS/DPL-koodiksi 0 painamalla lyhyesti SB1-painiketta. Tämän ominaisuuden nimi on CTCSS/DPL-esto (kohinasalpa pois käytöstä). (*) Ellei SB1-painikkeeseen ole ohjelmoitu muuta tilaa. PUHELUN VASTAANOTTAMINEN

1. Valitse kanava kääntämällä kanavan valintanuppia, kunnes

saavutat haluamasi kanavan.

2. Varmista, että PTT-painike on vapautettuna ja kuuntele,

kuuluuko puheliikennettä.

3. Merkkivalo vilkkuu punaisena, kun radiopuhelin vastaanottaa

4. Vastaa pitämällä radiopuhelinta pystyasennossa 2,5–5 cm:n

päässä suustasi. Kun haluat puhua, paina PTT-painiketta. Vapauta painike, kun haluat kuunnella. Huomautus: Huomaa, että kun radiopuhelin vastaanottaa tai lähettää, merkkivalo on aina punainen. KUULUVUUSALUE XT-sarjan radiopuhelimet maksimoivat suorituskyvyn ja laajentavat lähetysaluetta kentällä. Häiriöiden välttämiseksi on suositeltavaa, ettei radiopuhelimia käytetä alle 1,5 metrin etäisyydellä toisistaan. XT460:n kantama on 16 250 neliömetriä, 13 kerrosta ja 9 kilometriä tasaisilla alueilla. Kuuluvuusalue määräytyy maaston muotojen mukaan. Betonirakenteet, tiheät lehvästöt ja radiopuhelimen käyttäminen sisätiloissa tai ajoneuvossa vaikuttavat siihen. Paras kuuluvuus (jopa yhdeksän kilometriä) saavutetaan tasaisilla avoimilla alueilla. Kuuluvuus on keskitasoinen, jos välissä on rakennuksia ja puita. Kuuluvuus on heikoin, kun radiopuhelinten välissä on tiheää lehvästöä ja korkeita mäkiä. Kaksisuuntaisen puheyhteyden luominen edellyttää, että kummassakin radiopuhelimessa on valittu sama kanava, taajuus ja häiriönpoistokoodi. Nämä määräytyvät radiopuhelimeen tallennetun esiohjelmoidun profiilin mukaan:

1. Kanava (Channel): radiopuhelimen käyttämä kanava, joka

määräytyy radiopuhelimen mallin mukaan.

2. Taajuus (Frequency): taajuus, jota radiopuhelin käyttää

lähetyksen ja vastaanottoon.

3. Häiriönpoistokoodi (Interference Eliminator Code): nämä

koodit helpottavat häiriönpoistoa koodiyhdistelmien avulla.

4. Puheensalauskoodi (Scramble Code): koodit, jotka

vääristävät lähetettävää ääntä niin, ettei äänestä saa selvää ilman oikeaa koodia.

5. Kaistanleveys (Bandwidth): joillakin taajuuksilla voidaan

valita kanavaväli, jonka on oltava sama muissa radiopuhelimissa parhaan äänenlaadun varmistamiseksi.Suomi

ALOITTAMINEN Lisätietoja kanavien taajuuksien ja CTCSS/DPL-koodien määrittämisestä on kohdassa "Siirtyminen ohjelmointitilaan" sivulla 15 Huomautus: Häiriönpoistokoodeja kutsutaan myös CTCSS/DPL-koodeiksi tai PL/DPL-koodeiksi. RADIOPUHELIMEN MERKKIVALOT

RADION TILA MERKKIVALO

Kanavan nimen muokkaus Sykkivä punainen Kanava varattu Palava oranssi Kloonaustila Kaksi oranssia sykähdystä Kloonaus käynnissä Palava oranssi Vakava virhe käynnistettäessä Välähdyskuvio vihreä-oranssi-vihreä toistuu neljän sekunnin ajan Akun varaus vähissä Sykkivä oranssi Laite sammutetaan, sillä akku on tyhjä Nopeasti sykkivä oranssi Tarkkailu Merkkivalo on sammuneena Käynnistys Palava punainen kaksi sekuntia Vapaa (Idle) -ohjelmointitila / Kanava (Channel) -tila Sykkivä vihreä Skannaustila Nopeasti sykkivä punainen Lähetys (Tx) / vastaanotto (RX) Sykkivä punainen Lähetys alhaisella teholla Sykkivä oranssi VOX/iVOX-tila Kahdesti sykkivä punainen Huomautus: Kanavan nimen muokkaus on mahdollista vain näytöllä varustetuissa malleissa.Suomi

ALOITTAMINEN Tehdasasetusten palauttaminen Tehdasasetusten palauttaminen palauttaa radiopuhelimen toiminnot alkuperäisiin tehdasasetuksiin. Voit tehdä tämän pitämällä PTT-, SB1- ja SB2-painikkeita painettuina ja käynnistämällä radiopuhelimen. Vapauta painikkeet vasta, kun radiopuhelimesta kuuluu äänimerkki.Suomi

OHJELMOINTITOIMINNOT OHJELMOINTITOIMINNOT Siirtyminen ohjelmointitilaan Ohjelmointitila (Programming Mode) on erityinen radiopuhelimen tila, jossa voit ohjelmoida radiopuhelimen perustoiminnot radiopuhelimen paneelin avulla. Siirry ohjelmointitilaan pitämällä PTT-painiketta ja SB1- painiketta painettuina samanaikaisesti kolme sekuntia, kun käynnistät radiopuhelimen. Radiopuhelimesta kuuluu yksilöivä äänimerkki, joka ilmaisee sen siirtyneen ohjelmointitilaan. Radiopuhelimen merkkivalo sykkii vihreänä. Huomautus: Ohjelmointitilan oletusasetus on Vapaa (Idle). Kun radiopuhelin on asetettu ohjelmointitilaan, - kuvake on näkyvissä ja nykyisen kanavan nimi vilkkuu merkiksi siitä, että voit valita ohjelmoitavan kanavan kääntämällä kanavan valintanuppia. Ohjelmointitilassa voit määrittää radiopuhelimeen arvot jokaista kanavaa varten siirtymällä ohjelmointilasta toiseen:

• taajuudet (Frequencies)

• CTCSS/DPL-koodit (häiriönpoistokoodi, Interference Eliminator Code)

• puheensalaus (Scramble)

• kaistanleveys (Bandwidth)

• kanavien enimmäismäärä (Maximum Channels)

• kutsuääni (Call Tone)

• Voit siirtyä ohjelmoinnin valintatilasta toiseen muutoksia tallentamatta painamalla lyhyesti PTT-painiketta tai -painiketta.

• Voit tallentaa muutokset painamalla PTT-painiketta pitkään. Radiopuhelin palaa Vapaa (Idle) -ohjelmointitilaan.

• Voit poistua ohjelmointitilasta painamalla Vapaa (Idle) -ohjelmointitilassa PTT-painiketta pitkään.

• Aina, kun siirryt takaisin ohjelmointitilan vaihtoehtojen alkuun, radiopuhelin tallentaa kaikki tehdyt muutokset, vaikka sammuttaisit radiopuhelimen.

• Voit poistua ohjelmointitilasta tallentamatta muutoksia (jos et ole siirtynyt takaisin ohjelmointitilan vaihtoehtojen alkuun) sammuttamalla radiopuhelimen.

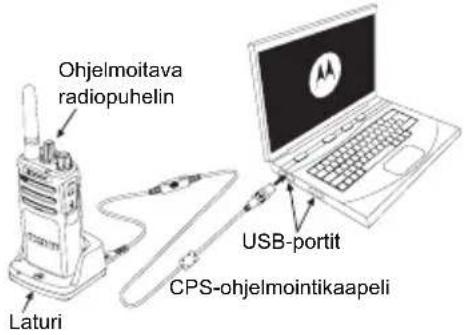

CPS (COMPUTER PROGRAMMING

SOFTWARE) -OHJELMISTO XT-sarjan radiopuhelimet voidaan ohjelmoida CPS- ohjelmiston avulla. CPS-ohjelmisto on ladattavissa maksutta sivustosta www.motorolasolutions.com. Ohjelmoitava radiopuhelinLaturiCPS-ohjelmointikaapeliUSB-portitSuomi

OHJELMOINTITOIMINNOT CPS-ohjelmiston avulla käyttäjä voi ohjelmoida taajuudet, PL/DPL-koodit sekä muut toiminnot, kuten suoran taajuussyötön (Direct Frequency Input), toistimen / Talk Around -tilan (Repeater/Talk Around), valinnan (Select), aikakatkaisuajastimen (Time-out Timer), tehon valinnan (Power Select), akkutyypin valinnan (Battery Type Select), skannausluettelon (Scan List), kutsuäänet (Call Tones), puheensalauksen (Scramble) ja vastapurskeen (Reverse Burst). CPS on erittäin kätevä, koska sen avulla voidaan estää radiopuhelimen ohjelmointi etupaneelista tai rajoittaa radiopuhelimen tietyn ominaisuuden muuttamista (radiopuhelimen esiasetettujen arvojen tahattoman poistamisen estämiseksi). Se tarjoaa myös mahdollisuuden suojata radiopuhelimen hallinta salasanalla. Lisätietoja on ominaisuuksien yhteenvetotaulukossa käyttöoppaan lopussa. Huomautus: (*) CPS-ohjelmointikaapeli on erikseen myytävä lisävaruste. Tiedot osanumeroista ovat käyttöoppaan kohdassa, jossa on mainittu lisävarusteet. Lisätietoja CPS-ohjelmistosta on CPS-CD-levyllä.Suomi

Jos radiopuhelin putoaa veteen... Sammuta radiopuhelin ja poista akku Kuivaa pehmeällä liinalla. Älä käytä radiopuhelinta, ennen kuin se on täysin kuiva. Käytä pehmeää, kosteaa liinaa ulkopinnan puhdistukseen. Älä upota veteen. Älä käytä alkoholia tai puhdistusliuoksia.Suomi

Huomautus MOTOROLA, MOTO, MOTOROLA SOLUTIONS ja tyylitelty M-logo ovat Motorola Trademark Holdings, LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä, joita käytetään lisenssillä. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta. © 2013 Motorola Solutions, Inc. Kaikki oikeudet pidätetään.Norsk
