GEBRUIKSAANWIJZING XT460 ZEBRA

Veiligheidsinformatie met betrekking tot batterijen en opladers. 3

Richtlijnen voor een veilige bediening. 3

Overzicht van de portofoon 4
Onderdelen van de portofoon .4

Knop voor aan/uit/volume 5

Microfoon 5

Antenne. 5

Accessoireconnector. 5

Modellabel. 5

Led-indicator 5

Knoppen aan de voorkant. 5

Knoppen aan de zijkant 6

Batterijen en opladers. 7 De lithium-ionbatterij installeren .7

De lithium-ionbatterij verwijderen .7

Houder 7

Voedingsbron, adapters en oplaadstation 8

Opladen met het oplaadstation voor een apparaat. .9

Een standaardbatterij opladen .9

Led-indicatoren van het oplaadstation voor een apparaat 10

Aandeslag 11

De portofoon in- en uitschakelen. 11

Het volume aanpassen 11

De display aflezen. 11

Een kanaal selecteren. 11

Een oproep ontvangen. 12

Zendbereik 12

Led-indicatoren van de portofoon 13
Terugzetten op fabrieksinstellungen 14

Functiesprogrammeren 15
Deprogrammeermodusopenen 15

CPS (computerprogrammersoftware) 16

Gebruik on onderhoud. 17

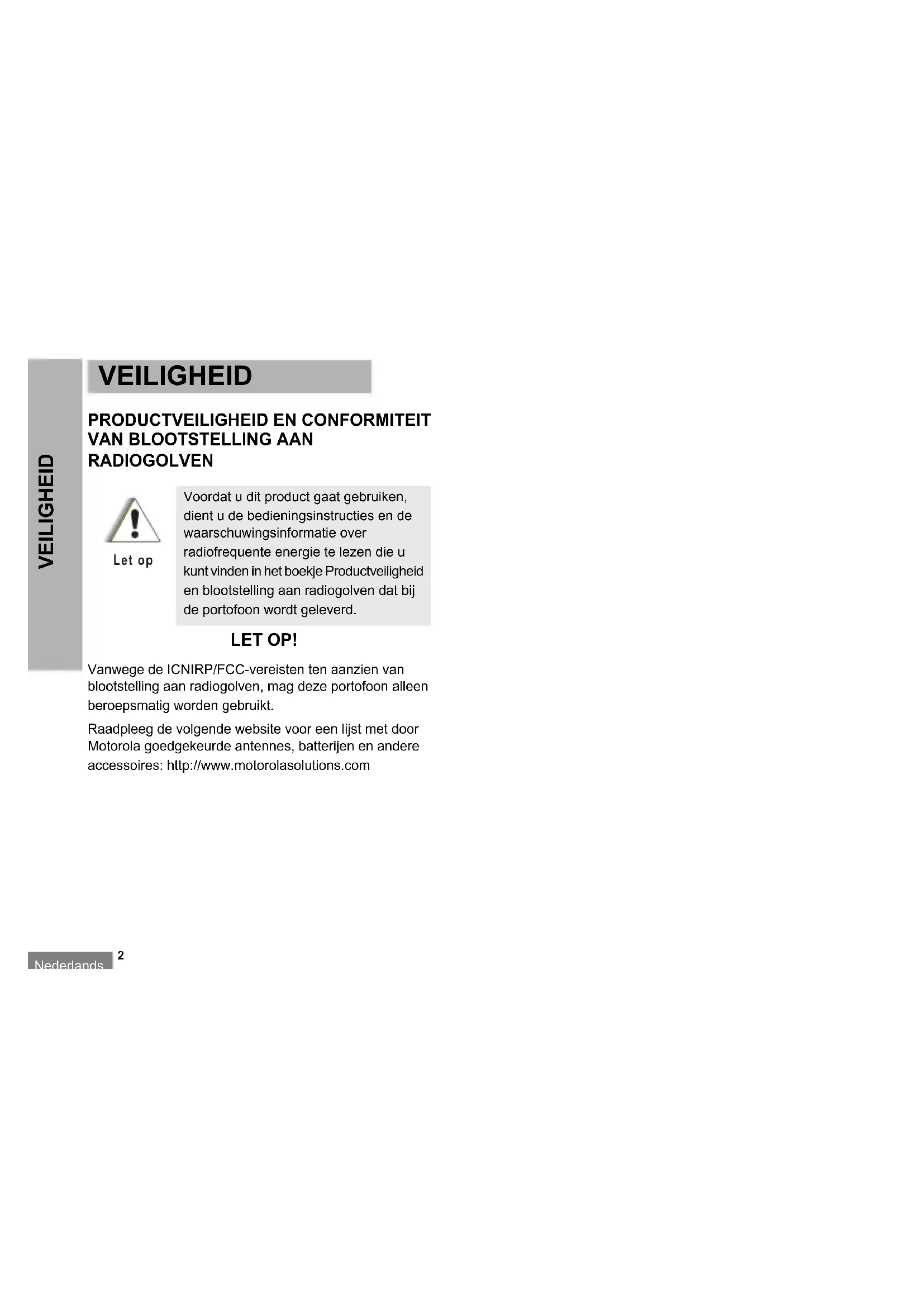

VEILIGHEID

PRODUCTVEILIGHEID EN CONFORMITEIT VAN BLOOTSTELLING AAN RADIOGOLVEN

Let op

Voordat u dit product gaat gebruiken, dient u de bedieningsinstrumentes en de waarschuwingsinformatie over radiofrequente energia te lezen die u kunt vinden in het boekje Productveiligheid en blootstelling aan radiogolven dat bij de portofoon worden geleverd.

LET OP!

Vanwege de ICNIRP/FCC-vereisten ten aanzien van blootstelling aan radiogolven, mag deze portofoon alleen beroepsmatig worden gezrukt.

Raadpleeg de volgende website voor een lijst met door Motorola goedgekeurde antennes, batterijen en andere accessoires: http://www.motorolasolutions.com

VEILIGHEIDSINFORMATIE MET BETREKKING TOT BATTERIJEN EN OPLADERS

Dit document bevat belangrijke veiligheids- en gebruiksinstructies. Lees deze instructies goed door en bewaar deze voor later gebruik.

Voordat u de batterijoplader gaat gebruiken, dient u alle instructies en waarschuwingsmarkeringen te lezen met betrekking tot:

• De oplader
  De batterij

• De portofoon waarvoord bebatterij worden gebruikt

• Verminder de kans op letsel door alleen gebruik te makes van de oplaadbare, door Motorola goedgekeurde batterijen. Andere batterijen können explodeden, waardoor persoonlijk letsel of schade kan ontstaan.

• Het gebruik van accessoires die nicht worden aanbevolen door Motorola, kan leiden tot brand, een elektrische schok of letsel.
• Verminder de kans op schade aan de stekker en de stroomkabel door de lader aan de stekker en Niet aan de kabel uit het stopcontact te trekken.

• Gebruik alleen een verlangkabel als dit absolut nodig is. Het gebruik van een verkeerd verlengsnoer kan leiden tot brande of een elektrische schok. Als hetoodzakelijk is een verlengsnoer te gebruiken, dient u een 18AWG-snoer te gebruiken voor een snoerlengthe tot 2,0m en een 16AWG-snoor voor een snoerlengthe tot 3,0m .

• Verminder de kans op brand, een elektrische schok of letsel door de lader Niet te gebruiken als deze op enigerlei wijze defect of beschadigd is. Breng in dat geval de lader maar een gekwalificeerde Motorola-servicemonteur.

• Haal de lader Niet uit elkaar; deutsche kan nicht worden gerepareerd en er zich geen verrangende onderdelen verkrijngbaar. Als u de oplader uit elkaar haalt, kan er een elektrische schok of brand ontstaan.
• Verminder de kans op een elektrische schok door de oplader uit het stopcontact te trekken voordat u deze onderhoudt of reinigt.

RICTLIJNEN VOOR EEN VEILIGEBEDIENING

• Schakel de portofoonuit alvorens debatterij op te laden.
• De oplader is nicht geschickt voor gebruik buitenshuis. Gebruik deze alleen op droge locaties/in droge omstandigheden.
• De oplader mag alleen worden aangesloten op een correct bekabelde voedingsbron met zekeringen en het juiste voltage (zoals vermeld op het product).
• Koppel de oplader los van de netspanning door de stekkeruit het stopcontact te trekken.
• Het stopcontact waarop deze apparatuur worden aangesloten,要去 zich in de buurt bevinden en goed bereikbaar়.
• De maximale omgevingstemperatuar van de spanningsbronnapparatuur mag Niet hoger zichn dan 40^
• Zorg ervoor dat het snoer zodanig ligt dat niemand hierop kan stappen of erover kan struikelen, en dat het nicht vochtig kan worden, kan worden beschadigen of strak kan komen te staan.

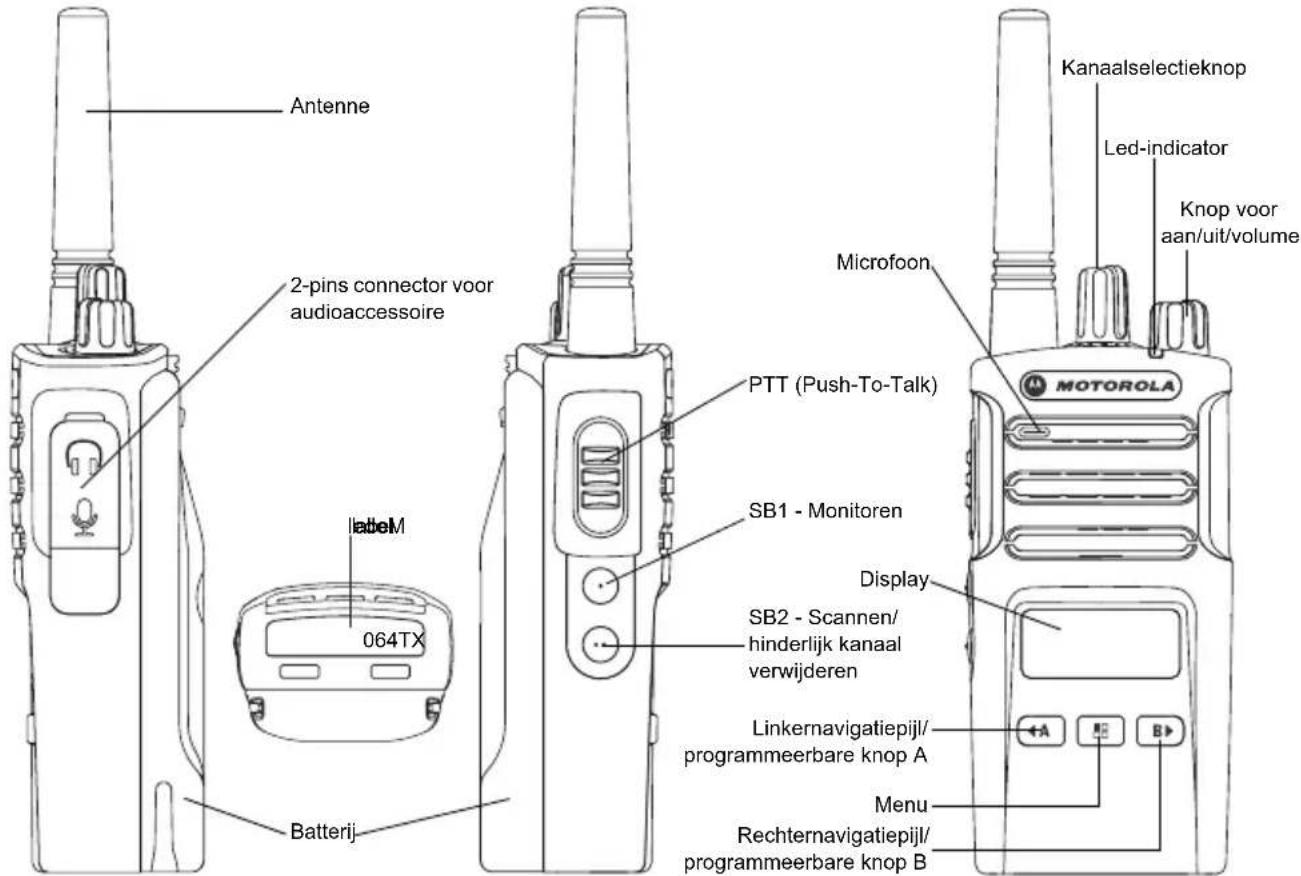

OVERZICTVAN DE PORTOFOON

ONDERDELEN VAN DE PORTOFOON

Knop voor aan/uit/volume

Wordt gebruikt om de portofoon in en uit te schakelen en het volume van de portofoon aan te passen.

Microfoon

Sreek duidelijk in de microfoon als u een bericht wilt versturen.

Antenne

De antennene van de portofoon kan nicht worden verwijderd.

Accessoireconnector

Wordt gebruikt om compatibile audioaccessoires aan te sluiten.

Modellabel

Geeft het model van de portofoon aan.

Led-indicator

Wordt gebruikt om de batterijstatus, de opstartstatus, informatatie over de portofoonoproep en de scanstatus aan te gehen.

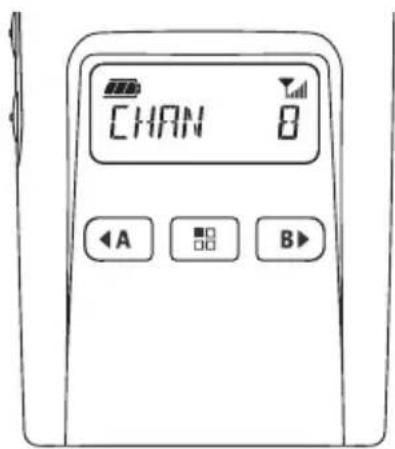

Knoppen aan de voorkant

Hiermee kurz u functies instellen, zoals het VOX/IVOX-niveau. In de programmeermodus kurz u hiermee ook door alle functies bladeren.
Standaard ingesteld op het vooraf ingestelde Kanaal 1.

A Programmeerbare knop

Hiermee kunt u niveau- of schakelopties kiezen voor functies die in het menu zich geselecteerd. De standardinstelling is 'huidige geprogrammeerde oproeptoon genereren'.

B

• Programmeerbare knop

Hiermee(Int)
Hiermee(Int)
De standaardinstelling is de modus voor 'achtergrundverlichting'.

Opmerking: Als u kort op een van de programmeerbare knappen (A of B) drukt, gaat de portofoon waar het vooraf ingestelde kanaal en klinkt er een duidelijk geluidssignaal. Via de CPS kutu verschilnde functies aan deze knappen toewijzen, bijvoorbeeld Backlight Time Out, Reverse Burst, Scan/Nuisance Channel Delete, Monitor en Call Tones. Raadpleeg "De programmeermodus openen" op pagina 15 en "CPS (computerprogrammeersoftware)" op pagina 16 voor meer informatie over het programmeren van deze knappen.

Knoppen aan de zijkant

Houd deze knop ingedrukt als u praat en LAST de knop los om te luisteren.

Zijknop 1 (SB1)

Zijknop 1 is een algemene knop die kan worden geconfigureerd met behulp van de CPS. De standaardinstelling is de 'monitormodus'.

Zijknop 2 (SB2)

Zijknop 2 is een algemene knop die kan worden geconfigureerd met behulp van de CPS. De standaardinstelling is de modus voor 'scannen/hinderlijk kanaal verwijderen'.

BATTERIJEN EN OPLADERS

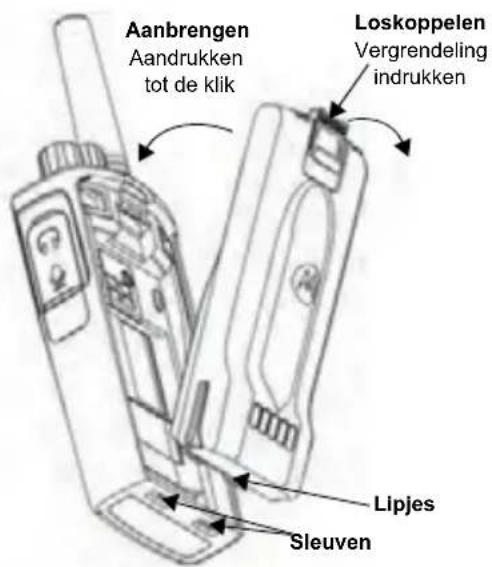

De lithium-ionbatterij installeren

1. Schakel de portofoonuit.
2. Houd het Motorola-logo op de batterij waar buiten gericht en plaats de lipjes aan de onderkant van de batterij in de uitsparingen onder aan de portofoon.
3. Druk de batterij op de portofoon (bovenkant eerst) totdat u een klik hoog.

De lithium-ionbatterij verwijderen

1. Schakel de portofoonuit.
2. Druk de batterijvergrendeling maar beneden en houd de vergrendeling ingedrukt verwijl u de batterij verwijdert.
3. Trek de batterij weg van de portofoon.

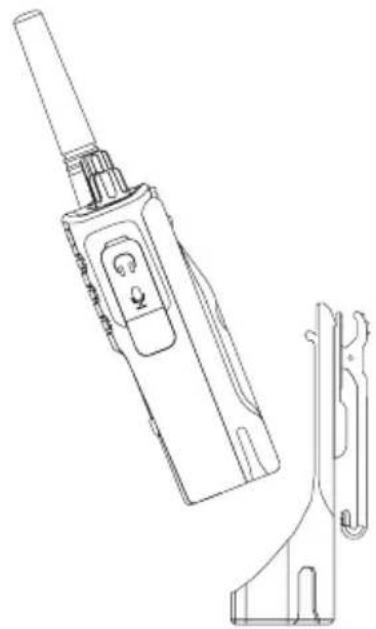

Houder

De XT420 en de XT460 worden geleverd met een houder inplaats van een riemclip, voor een betere draagbaarheid.

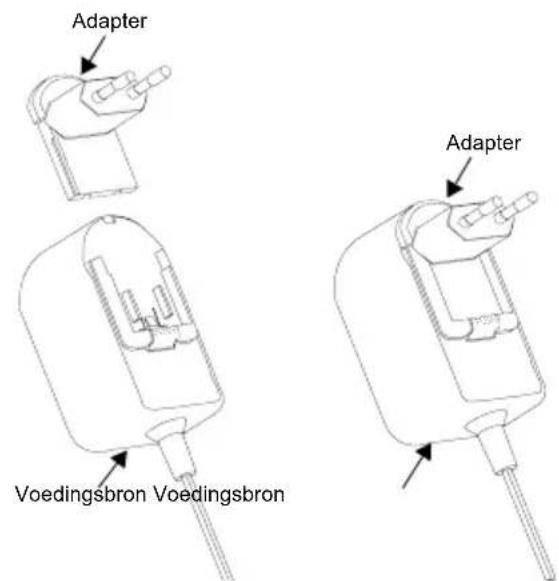

Voedingsbron, adapters en oplaadstation

De portofoon worden geleverd met een oplaadstation, een voedingsbron (ookbekend als transformator) en een set adapters.

Alle adapters die bij de portofoon worden geleverd,\ kunnen worden gebruikt met de voedingsbron.

Welke adapter u moet installeren, is afhankelijk van de regio waar u zich bevindt.

Bepaal welke adapter geschikt is voor uw stopcontact en ga als volgt te werk om deze te installeren:

• Schuif de adapter met de gleuven omlaag op de voedingsbron tot deze op+zijn plaat klikt.
• Schuif de adapter omhoog om deze te verwijderen.

Opmerking: De adapter in de afbeeldingen dient slechts ter illustratie. Het is möglichk dat de adapter die u installeert er anders uitziet.

Wonneer u een extra oplader of voedingsbron aanschaft, moet u erop letten dat deutsche overeenkomt met het oplaadstation en de voedingsbronset die u al heeft.

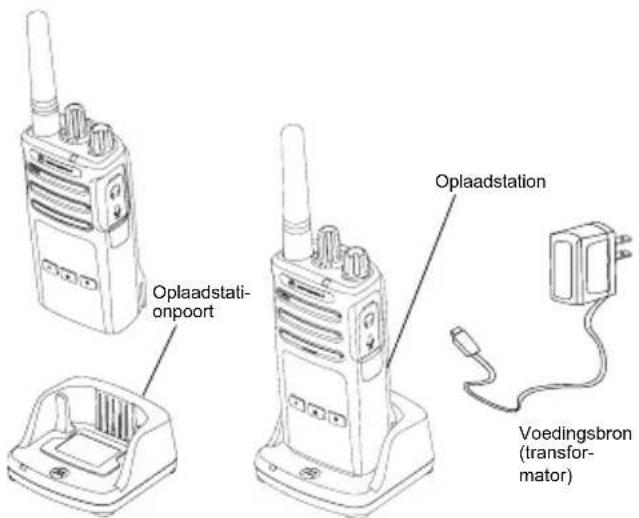

Opladen met het oplaadstation voor een apparaat

1. Plaats het oplaadstation voor een apparaat op een plat oppervlak.
2. Steek de stekker van de voedingsbron in de poort aan de zijkant van het oplaadstation voor een apparaat.
3. Steek de wisselstroomadapter in het stopcontact.
4. Plaats de portofoon op het oplaadstation voor een apparaat met de portofoon waar voren gericht, zoals weergegeven in de afbeelding.

Opmerking: Wanner u een batterij wilt opladen die zich in een portofoon bevindt, dient u de portofoon uit te schakelen om ervoor te zorgen dat de batterij volledig opgeladen kan worden. Zie "Richtlijnen voor een veilige bediening" op pagina 3 voor meer informatie.

Een standardbatterij opladen

Het oplaadstation voor een apparaat is ontworpen om de batterij met portofoon of met portofoon en houder eraan op te laden, of een afzonderlijke batterij op te laden.

Table 1: Door Motorola goedgekeurde accu's

Onderdeelnummer Beschrijving
PMNN4434_R Standaard	Lithium-ionaccu
PMNN4453_R	Lithium-ionaccu met hoge capacitieit

Led-indicatoren van het oplaadstation voor een apparaat

TableL 2: LED-indicator oplader

Status LED-status Opmerkingen
Ingeschakeld Groen gedurende 1 sec
Bezig met laden Brandt onafgebroken rood
Opladen voltooid Brandt onafgebroken groen
Accufout (*)	Roodlicht knippert snel
De accu is in afwachting van opladen (**)	Oranjelicht knippert langzaam
Status accuniveau	Roodlicht knippert 1 keer	Accu bijna leeg
	Oranjelicht knippert 2 keer	Accu halfvol
	Groenlicht knippert 3 keer	Accu vol

() Dit probleem kan meestal worden opgelost door de accu opnieuw teplaatsen.
(^*) Accutemperatuur is te hoog of te laag of het verkeerde voltage worden gebruikt.

Als er geen LED-indicatie is:

1. Controller of de radio met accu of de accu alleen goed is geplaatst.
2. Controller of de stroomkabel goed is aangesloten op het stopcontact.
3. Controller of de accu van de radio wordt vermeld in Tabel 1.

AAN DE SLAG

Raadpleeg "Onderdelen van de portofoon" op pagina 4 van de gebruikershandleiding voor de volgende toelichtingen.

DE PORTOFOON IN- EN UITSCHAKELEN

Draai de knop voor aan/uit/volume waar rechts om de portofoon in te schakelen. De radio speelt het volgende af:

Aankondiging voor opstarttoon en kanaalnummer, of
Aankondigingen voor accuniveau en kanaalnummer, of
- Stil (hoorbare tonen uitgeschakeld)

De LED knippert kort rood.

Als u de portofoon wilt uitschakelen, draait u de knop voor aan/uit/volume maar links tot u een klik hoor en de ledindicator van de portofoon uitgaat.

HET VOLUME AANPASSEN

Draai de knop voor aan/uit/volume maar rechts om het volume te verhogen enaar links om het volume te verlagen.

Opmerking: Houd de portofoon Niet te zich bij uwoor wanner deze is ingesteld op een hoog volume of wanner u het volume aanpast.

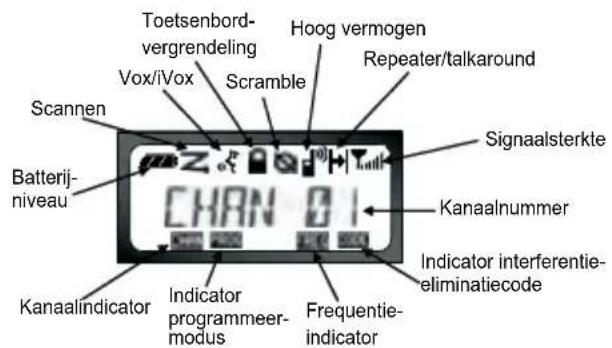

DE DISPLAY AFLEZEN

Opmerking: De portofoondisplay die hier worden weergegeven is alleen bedoeld om de locatie van de pictogrammen aan te gezven. Elke portofoondisplay kan er anders uitzien (kanaal en code), afhankelijk van de vooraf geprogrammeerde portofoonwaarden en de functies die beschikbaar zijn voor het model en de regio. Als u op een willekeurige knop drukt (met uitzondering van de PTT-knop),Gaat de achtergrundverlichting aan.

EEN KANAAL SELECTEREN

Gebruik de kanaalselectieknop om maar een specifiek kanaal te gaan.

Tijdens het inschakelen van de portofoon en bij het overschakelen maar een ander kanaal worden het kanaalnummer bevestigd door middel van een gesproken aankondiging.

Elk kanaal afzonderlijk programmeren. Elk kanaal heeft een eigena frequency, een eigena interferentie-eliminatiecode en eigena scaninstellungen.

PRATEN EN MONITOREN

Het is belangrijk het radioverkeer te controlleren voordat u berichten verstuurt, om te voorkomen dat u 'over ikemand geen praat' die al bezig is met verzenden.

Houd knop SB1 (*) ingedrukt om toegang te krijgen tot het radioverkeer op het kanaal. Als er geen activiteit is, hoort u 'statische' ruis. Druk nogmaals op knop SB1 om het monitoren te stoppen. Zodra er geen radioverkeermeer is op het kanaal,kestu verdergaan met uw oproep door de PTT-knop in te drukken. Tijdens het verzenden is de portofoon-led rood.

Opmerking: Als u waar alle activiteit op het huidige kanaal wilt luisteren, drukt u kort op knop SB1 om de CTCSS/DPL-code in te stellen op 0. Deze functie heet 'CTCSS/DPL-onderdrukking' (ruisonderdrukking ingesteld op STIL).

(*) Hierbij worden aangenomen dat knop SB1 Niet voor een andere functie is geprogrammeerd.

1. Selecteer een kanaal door aan de kanaalselectieknop te draaien tot u het gewenste kanaal heeft gezonden.
2. Let erop dat u de PTT-knop nicht indrukt en luister of er stemactiviteit op het kanaal is.
3. De led-indicator knippert rood als de portofoon een oproep ontvangt.
4. Als u wilt antewoorden, houdt u de portofoon verticaal op 2,5 tot 5 cm afstand van uw mond. Druk de PTT-knop in om te praten; LAST de knop los om te luisteren.

Opmerking: Denk eraan dat de led alsijd ROOD knippertijdens het verzenden en ontvangen van een oproep.

ZENDBEREIK

Portofoons van de XT-serie zijn ontworpen voor een maximale prestatie en een verbeterd transmissiebereik in het veld. Aanbevolen worden om minimaal 1,5m afstandussen de portofoons te honden om te voorkomen dat er interferentie optreedt. Het bereik van de XT460 is 16,250 ^2 13 verdiepingen en 9km in een gebied zonder obstakels.

Het zendbereik hangt af van het terrein. Het bereik kan worden beinvloed door betonnen constructies of zich gebladerte en door de portofoons binnenshuis of in een voertuig te gebruiken. Het optimale bereik worden verkreten in een vlaak, open gebied en kan dan 9 km bedragen. Als er gebouwen en bomen in de weg staan, worden er een gemiddeld bereik verkreten. Als het communicatiepad worden geblokkeerd door zich gebladerte en bergen, is het bereik minimaal. Voor een goede tweewegcommunicatie要去en op beiden portofoons hetzelfde kanaal,dezelfdellequentie endezelfde interferentie-eliminatiecode zich ingesteld. Deze instelleningen zijn afhankelijk van het opgeslagen profiel dat vooraf op de portofoon is geprogrammeerd:

1. Kanaal: het huidige kanaal dat op de portofoon worden gebruikt, afhankelijk van het portofoonmodel.
2. Frequentie: de frequentie die door de portofoon worden gebruikt voor het verzenden/ontvangen.
3. Interferentie-eliminatiecode: deze code helpt de interferentie te minimaliseren doordat er een reeks codecombinations beschikbaar worden gesteld.

4. Scramblercode: code dieervoortzorgdat de transmissie verdraaid klinkt voor iedereen die de portofoon Niet heeft ingesteld op die specifieke code.

5. Bandbreedte: voor sommige frequencies kan een kanaalafstand worden geselecteerd, die moet overeenkomen met andere portofoons om een optimale geluidskwaliteit te bereiken.

Zie "De programmeermodus openen" op pagina 15 voor informatie over het instellen van frequencies en CTCSS/DPL-codes voor de kanalen.

Opmerking: Interferentie-eliminatiecodes worden ook wel CTCSS/DPL-codes of PL/DPL-codes genoemd.

LED-INDICATOREN VAN DE PORTOFOON

PORTOFOONSTATUS LED-INDICATIE
Bewerken kanaalalias Rode hartslag
Kanaal bezet Brandt oranje
Kloonmodus Twee oranje hartslagen
Bezig met klonen Brandt oranje
Kritieke fout bij opstarten	Knippert=eén keer groen, eén keer oranje, eén keer groen en cervolgens worden dit 4 seconden lang herhaald
Batterij bijna leeg Oranje hartslag
Uitschakeling wegens lege batterij Snelle oranje hartslag
Monitoren Led is UIT
Opstarten Brandt 2 seconden lang rood
'Inactieve' programmeermodus/ kanaalmodus	Groene hartslag
Scanmodus Snelle rode hartslag
Verzenden (Tx)/ontvangen (RX) Rode hartslag
Verzenden met laag vermogen geselecteerd	Brandt oranje
VOX/iVOX-modus Dubbele rode hartslag

Opmerking: Bewerken kanaalalias is alleen van toepassing op modellen met display.

FUNCTIES PROGRAMMEREN

Deprogrammeermodusopenen

De programmeermodus is een speciale portofoonmodus waarmee u de basisfuncties van de portofoon kunt programmeren via het paneel van de portofoon.

Om de programmeermodus te openen, houdt u de PTT-knop en de SB1-knop tegelijkertijd 3 seconden ingedrukt terwijl u de portofoon inschakelt. Er klinkt een uniek geluidssignaal waarmee wordt aangegeven dat de portofoon in de programmeermodus is gezet. De portofoon-led knippert met een groene hartslag.

Opmerking: De standardprogrammeermodus is 'inactief.

Als de portofoon in de programmeermodus worden gezet, wordt het pictogram weergegeven en knippert de huidige kanaalalias om aan te gehen dat u aan de kanaalselectieknop kurz draaien om het kanaal te selectoreren waar voor u instelleningen wilt programmeren. In de programmeermodus van de portofoon kurz u waarden instellen voor elk kanaal door+tussen de verschillende beschikbare programmeermodi te schakelen:

• Frequencies
• CTCSS/DPL-codes (interferentie-eliminatiecode)
• Scramblercodes

• Bandbreedte
  Maximum aantal kanalen
  Oproeptoon

• Microfoonversterking

• Scannen.

• Druk kort op de PTT-knop of de knop om door de verschillende programmeerselectiemodi te bladeren zonder wijzigingen op te slaan.

• Druk lang op de PTT-knop om de wijzigingen op te slaan. De portofoon gaat terug maar de programmeermodus 'inactief'.
• Vanuit de inactieve programmeermoduskestu de programmeermodus verlatendoor lang op de PTT-knop te drukken.
• Als u maar het begin van de programmeermodusopties gaat, slaat de portofoon automatisch alle aangebrachte wijzigingen op, zichs als u de portofoon uitschakelt.
  Zolang u Niet hier het begin van de programmeermodusopties bent gegaan, kutu de programmeermodus verlaten zonder de wijzigingen op te sloan door de portofoon uit te schakelen.

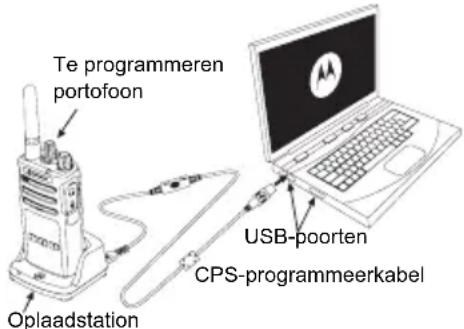

CPS (COMPUTERPROGRAMMERSOFTWARE)

Portofoons van de XT-serie können worden
geprogrammeerd met behulp van de CPS. De CPS kan gratis worden gedownload van
www.motorolasolutions.com.

Met de CPS kan de gebruiker frequencies en PL/DPL-codes programmeren, evenals een aantal andere functies zoals Direct Frequency Input, Repeater/Talk Around, Select, Time-Out Timer, Power Select, Battery Type Select, Scan List, Call Tones, Scramble, Reverse Burst enzovoort.

CPS is een zeer handig hulpmiddel, bzw. hiermee programmering via het voorpaneel van de portofoon kan worden geblokkeerd of het wijzigen van specifieke portofoonfuncties kan worden beperkt (om te voorkomen dat vooraf ingestelde portofoonwaarden per ongeluk worden gewist).

Daarnaast is het möglichk het beheer van het profiel van de portofoon te beveiliggen met een wachtwoord. Zie het schema met het functieoverzichtTyler in de gebruikershandleiding vooreer informatie.

Opmerking: (*) De CPS-programmeerkabel is een afzonderlijk verkrijgbaar accessoire. Zie het gedeelte over accessoires voor informatie over het onderdeelnummer.

Zie de CPS-cd voor gedetailleerde informatatie over CPS.

GEBRUK EN ONDERHOUD

Gebruik een zachte, vochtige doek

om de buitenkant te reinigen

Dompel de portofoon Niet

onder in water

Gebruik geen alcohol of

schoonmaakmiddelen

Als de portofoon worden ondergedompeld in water...

Schakel de portofoonuit en verwijder de batterij

Droog de portofoon met een zachte doeck

Gebruik de portofoon pas als deze volledig droog is

Opmerking

MOTOROLA, MOTOROLA SOLUTIONS en het gestileerde M-Logo�n handelsmerken of gedeponeerde handelsmerken van Motorola Trademark Holdings, LLC en worden op grond van licenties gebruikt. Alle andere handelsmerken�n het eigendom van hun respectieve eigenaren.

© 2013 Motorola Solutions, Inc. Alle rechten voorbehonden.

INDHOLD

Indhold 1

Sikkerhed 2

Oversigt over radioen 4

Radioens delie 4

Taend-/sluk-/lydstyrkeknap .5

Mikrofon 5

Antenne. 5

Stik til ekstraudstyr 5

Modelmærkat 5

LED-indicator 5

Knapper pà forsiden 5

Sideknapper 6
