GEBRUIKSAANWIJZING T8 ZEBRA

TLKR T8 Gebruikershandleiding

Productveiligheid en blootstelling aan radiogolven ..... 2

Kenmerken 2

Bediening en functies 3

Display.... 4

Inhoud van het pakket 5

De batterij plaatsen 5

Batterijniveaumeter en waarschuwing batterij bijna leeg. . . . 5

De portofoon opladen 5

Direct opladen 5

Opladen in het laadvak 5

De batterij opladen.... 6

De portofoon gebruiken 6

Portofoon aanzetten en volume bijstellen 6

Spreken via de portofoon 6

Navigeren door het menu 6

Het selectiemenu 7

Een kanaal kiezen 7

Een subcode selecteren 7

Dubbel scannen 8

Stopwatch activieren 8

Modusmenu....9

Klokfunctie 9

De kanaalscanfunctie.... 10

De uitluisterfunctie 10

VOX-transmissie 10

Een beltoon uitzenden 10

Vibe-modus (trilling).... 11

Stille modus (SInt) 11

Toetstoon....11

Automatisch uitschakelen ....12

De functie Kamer uitluisteren....12

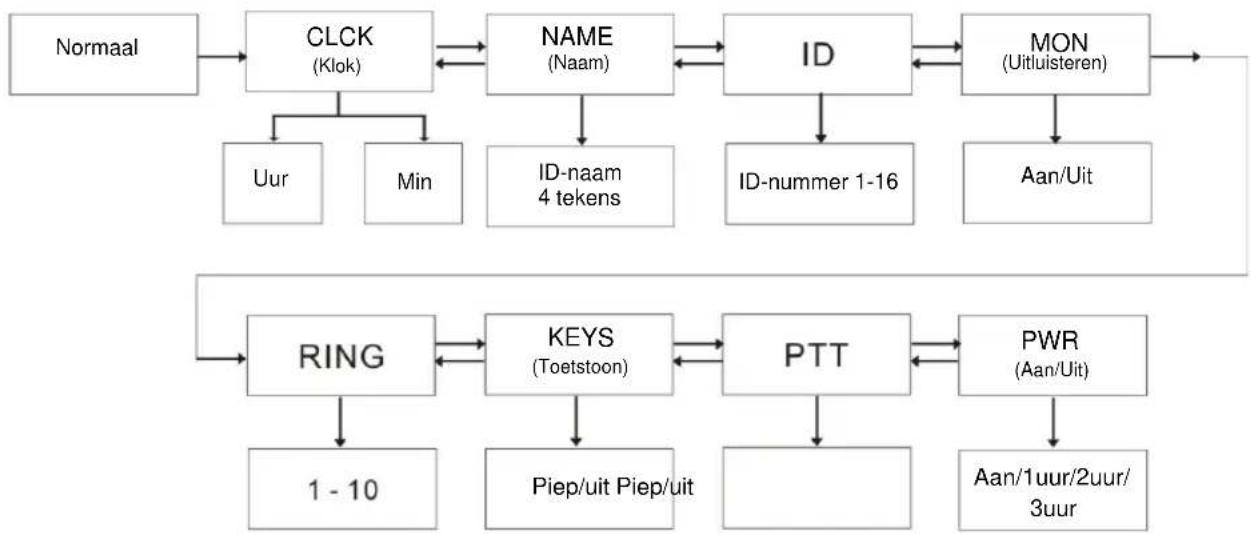

Groepsmenu....13

Klokfunctie in groepsmodus....13

ID-naam instellen ....14

ID-nummer instellen....14

Uitluisteren instellen in groepsmodus ....14

Beltoon instellen in groepsmodus .....15

Toetstoon instellen in groepsmodus .....15

PTT instellen in groepsmodus .....15

Automatisch uitschakelen instellen in groepsmodus .....15

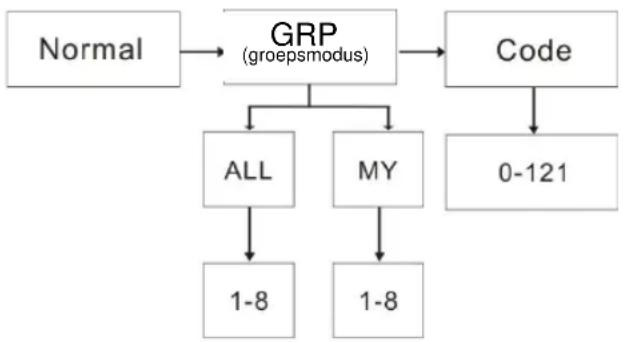

Groepsmodus 15

Instelling automatisch kanaal wijzigen....16

Instelling handmatig kanaal wijzigen ....16

Alle portofoons oproepen/rechtstreeks

oproepen instellen 16

Alle portofoons oproepen instellen .....16

Rechtstreeks oproepen instellen .....17

Toetsvergrendeling activeren....17

Waarschuwing lage batterijspanning....17

Verlichting van LCD. 17

Garantie Informatie ....20

Wat Niet Wordt Gedekt Door de Garantie .....20

Copyrightinformatie ....20

Productveiligheid en blootstelling aan radiogolven

Let op

Lees alvorens dit product te gebruiken de bedieningsinstructies voor veilig gebruik in het boekje Productveiligheid en blootstelling aan radiogolven, dat met uw portofoon werd geleverd.

LET OP!

Om zeker te stellen dat wordt voldaan aan de limieten voor blootstelling aan radiogolven, dient u de informatie met betrekking tot radiogolven en de bedieningsinstructies te lezen alvorens dit product in gebruik te nemen. U vindt deze gegevens in het boekje Productveiligheid en blootstelling aan radiogolven, dat met uw portofoon werd geleverd.

Kenmerken

8 PMR-kanalen

121 subcodes (38 CTCSS-codes en 83 DCS-codes)

Bereik tot 10 km*

LED-zaklamp

Intern VOX-circuit

Tien selecteerbare tonen voor oproepwaarschuwing

Verlicht LCD

Ingang voor optionele hoofdtelefoon

PTT roger-signaal

Kloktimer

Kamer uitluisteren

Kanaal scannen

Dubbel scannen

Toetsenblokkering

Batterij besparen

Stille modus

Waarschuwing lage batterijspanning

Groepsoproep

Rechtstreeks oproepen (beller-id oproepen)

Alle oproepen

* Bereik kan variëren, afhankelijk van de omgeving en/of topografische omstandigheden.

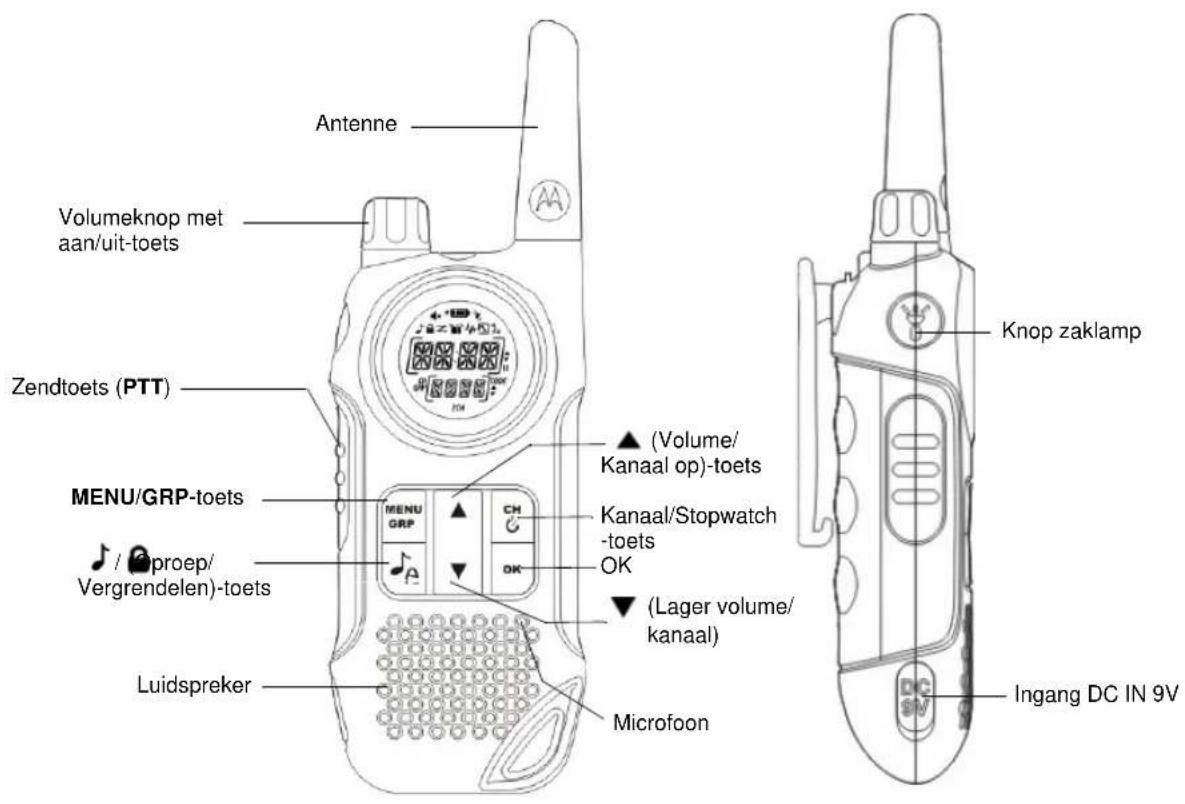

Bediening en functies

Antenne Volumeknop met aan/uit-toets Zendtoets (PTT) MENU/GRP-toets Luidspreker Microfoon ▲ (Volume/ Kanaal op)-toets Kanaal/Stopwatch -toets OK ▼ (Lager volume/ kanaal) Knop zaklamp Ingang DC IN 9V

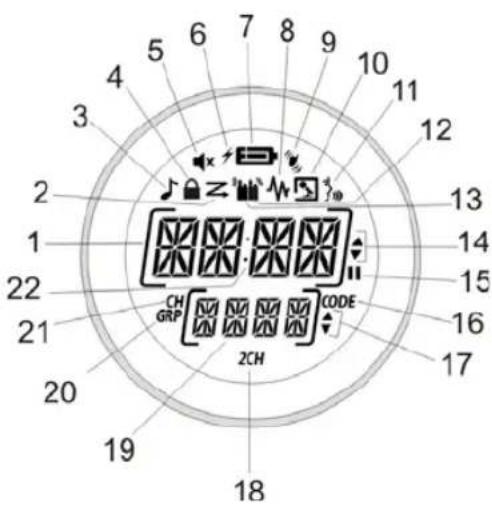

Display

1. Selectie-indicator Tijd/Menu/Groep
2. Scanindicator
3. Toetstoonindicator
4. Indicator Toetsenblokkering
5. Indicator Stil (beltoon uit)
6. Indicator batterij laden
7. Batterijniveaumeter
8. Uitluisterindicator
9. Trillingsindicator
10. Indicator 'Kamer uitluisteren'
11. VOX-indicator
12. Indicator Uitzenden
13. Indicator Ontvangen
14. Indicator Omhoog/Omlaag (modusselectie kanaal/menu)
15. Pauze-indicator (stopwatch)
16. Code-indicator (subcodenummer)
17. Indicator Omhoog/Omlaag (subcode/groepselectienummer)
18. Indicator 2CH (dubbel kanaal)
19. Indicator subcodenummer/groepselectie
20. Indicator GRP (groepsmodus)
21. Indicator CH (hoofdkanaal)
22. Indicator tijdnotatie (weergave in klok/stopwatch)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

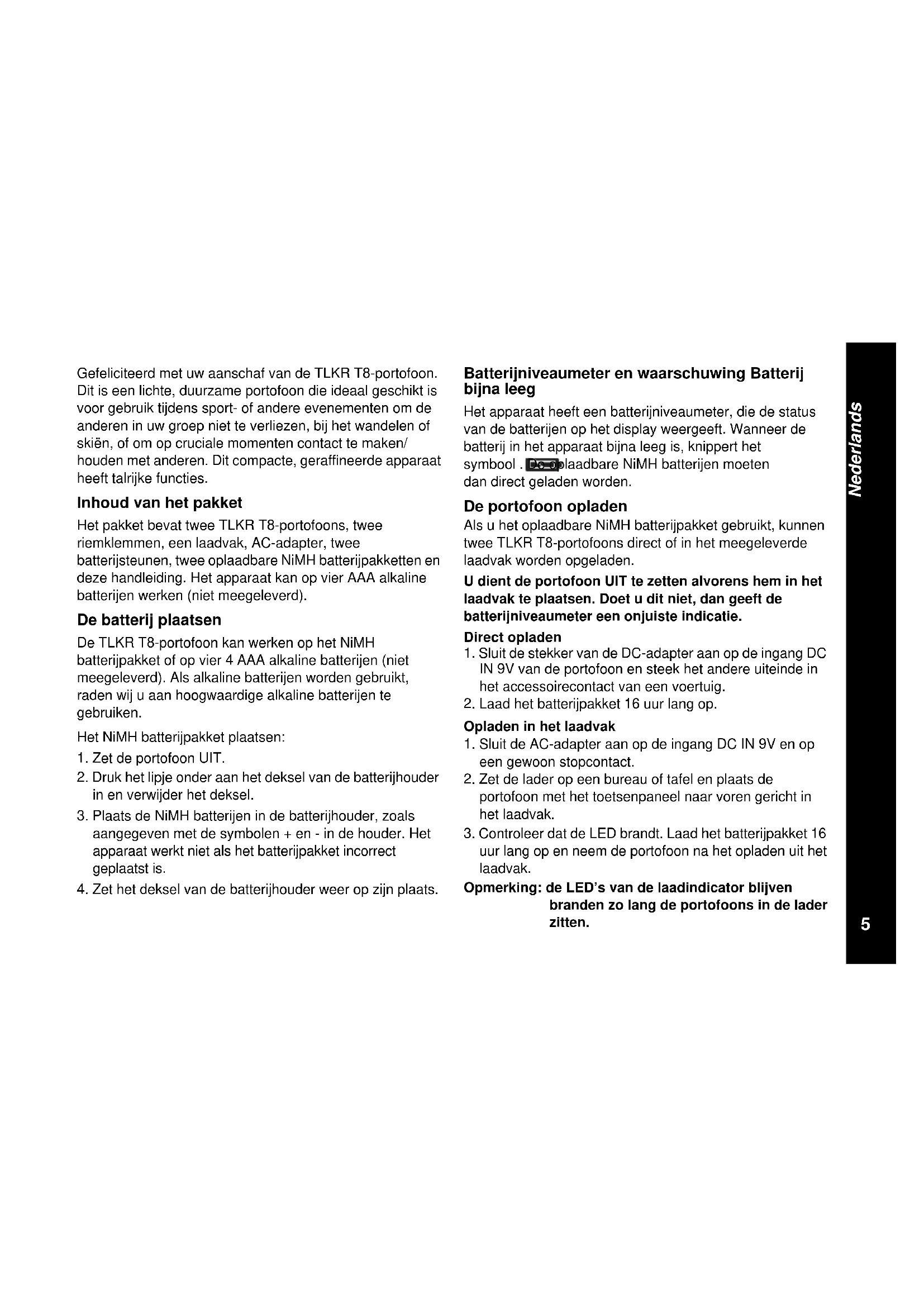

Gefeliciteerd met uw aanschaf van de TLKR T8-portofoon. Dit is een lichte, duurzame portofoon die ideaal geschikt is voor gebruik tijdens sport- of andere evenementen om de anderen in uw groep niet te verliezen, bij het wandelen of skiën, of om op cruciale momenten contact te maken/houden met anderen. Dit compacte, geraffineerde apparaat heeft talrijke functies.

Inhoud van het pakket

Het pakket bevat twee TLKR T8-portofoons, twee riemklemmen, een laadvak, AC-adapter, twee batterijsteunen, twee oplaadbare NiMH batterijpakketten en deze handleiding. Het apparaat kan op vier AAA alkaline batterijen werken (niet meegeleverd).

De batterij plaatsen

De TLKR T8-portofoon kan werken op het NiMH batterijpakket of op vier 4 AAA alkaline batterijen (niet meegeleverd). Als alkaline batterijen worden gebruikt, raden wij u aan hoogwaardige alkaline batterijen te gebruiken.

Het NiMH batterijpakket plaatsen:

1. Zet de portofoon UIT.
2. Druk het lipje onder aan het deksel van de batterijhouder in en verwijder het deksel.
3. Plaats de NiMH batterijen in de batterijhouder, zoals aangegeven met de symbolen + en - in de houder. Het apparaat werkt niet als het batterijpakket incorrect geplaatst is.
4. Zet het deksel van de batterijhouder weer op zijn plaats.

Batterijniveaumeter en waarschuwing Batterij bijna leeg

Het apparaat heeft een batterijniveaumeter, die de status van de batterijen op het display weergeeft. Wanneer de batterij in het apparaat bijna leeg is, knippert het symbool . De oplaadbare NiMH batterijen moeten dan direct geladen worden.

De portofoon opladen

Als u het oplaadbare NiMH batterijpakket gebruikt, kunnen twee TLKR T8-portofoons direct of in het meegeleverde laadvak worden opgeladen.

U dient de portofoon UIT te zetten alvorens hem in het laadvak te plaatsen. Doet u dit niet, dan geeft de batterijniveaumeter een onjuiste indicatie.

Direct opladen

1. Sluit de stekker van de DC-adapter aan op de ingang DC IN 9V van de portofoon en steek het andere uiteinde in het accessoirecontact van een voertuig.
2. Laad het batterijpakket 16 uur lang op.

Opladen in het laadvak

1. Sluit de AC-adapter aan op de ingang DC IN 9V en op een gewoon stopcontact.
2. Zet de lader op een bureau of tafel en plaats de portofoon met het toetsenpaneel naar voren gericht in het laadvak.
3. Controleer dat de LED brandt. Laad het batterijpakket 16 uur lang op en neem de portofoon na het opladen uit het laadvak.

Opmerking: de LED's van de laadindicator blijven branden zo lang de portofoons in de lader zitten.

De batterij opladen

U kunt het NiMH batterijpakket met gebruikmaking van de batterijsteun ook zonder de portofoon opladen.

1. Plaats de batterijsteun in het laadvak.
2. Plaats het NiMH batterijpakket zo in het laadvak, dat dit de laadcontactjes in het laadvak goed raakt. Het apparaat kan de batterijen niet opladen als deze incorrect geplaatst zijn.
3. Controleer dat de LED brandt. Laad het batterijpakket 16 uur lang op.

Opmerking: de LED's van de laadindicator blijven branden zo lang de portofoons in de lader zitten.

De portofoon gebruiken

Om het beste uit deze nieuwe portofoon te halen, dient u deze handleiding helemaal te lezen alvorens de portofoon in gebruik te nemen.

Portofoon aanzetten en volume bijstellen

1. Draai de draaiknop rechtsom om de portofoon aan te zetten en draai aan de knop om het volume luider in te stellen. Draai de knop linksom om het volume zachter te zetten.
2. Draai de knop zo ver mogelijk linksom om de portofoon uit te zetten.

Spreken via de portofoon

U kunt met deze portofoon als volgt met anderen spreken:

1. Houd de zendtoets (PTT) ingedrukt, houd de microfoon 5-8 cm van uw mond en spreek duidelijk en op normale toon in de microfoon. Tijdens het uitzenden knippert het

symbool "p" het display. Voorkom dat het eerste deel van uw transmissie wordt afgekapt; wacht nadat u de zendtoets (PTT) hebt ingedrukt heel even voordat u gaat spreken.

1. Laat de zendtoets (PTT) los wanneer u bent uitgesproken. U kunt dan weer inkomende oproepen ontvangen. Tijdens het ontvangen knippert het symbool op het display.

Opmerking: wanneer u 60 seconden lang blijft uitzenden, geeft de portofoon de toon Tx time-out en gaat het symbool knipperen. De portofoon stopt de transmissie.

Navigeren door het menu

Deze portofoon heeft twee menufuncties, die toegang geven tot de geavanceerde functies van de TLKR T8: het selectiemenu en het algemene menu.

1. Activeer het menu door de toets MENU/GRP in te drukken.
2. Druk de toets MENU/GRP herhaaldelijk in om door het menu te bladeren totdat u weer op de 'normale' gebruiksmodus belandt.

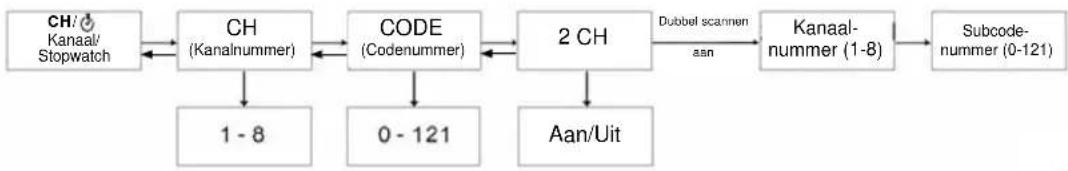

Het selectiemenu

De portofoon navigeert als volgt door het selectiemenu:

Een kanaal kiezen

De portofoon heeft acht kanalen en 121 subcodes, die u kunt gebruiken om met anderen te spreken. Om met iemand te kunnen spreken, dient u beiden op hetzelfde kanaal en dezelfde subcode te zijn afgestemd.

Een kanaal kiezen:

1. Open de CH/ De kanaalweergave CH verschijnt.
2. Druk op OK om naar de kanaalinstellingen te gaan.
3. Druk op de toets ▲ of ▽ het weergegeven kanaalnummer te verhogen of verlagen. Als u de toets ▲ of ▽ ingedrukt houdt, wordt het kanaalnummer snel verhoogd of verlaagd.
4. Druk op OK om de instelling te bevestigen.

Een subcode selecteren

Door een subcode aan uw portofoon toe te wijzen, helpt u storing te beperken. U dient er echter wel rekening mee te houden dat portofoons die op verschillende subcodes zijn afgestemd, niet met elkaar kunnen communiceren. Elk van de kanalen (1-8) kan een subcode krijgen (van 0 tot 121).

1. Open de CH/Blader door het selectiemenu totdat "2CH" verschijnt.
2. Druk op OK om naar de subcode-instellingen te gaan.
3. Druk op de toets ▲ of ▼ het weergegeven subcodekanaal te verhogen of verlagen. Als u de toets ▲ of ▼ngedrukt houdt, wordt het kanaalnummer snel verhoogd of verlaagd.
4. Druk op OK om de instelling te bevestigen.

Dubbel scannen

De portofoon kan afwisselend het huidige kanaal en een ander kanaal scannen. U dient het kanaalnummer en de bijbehorende subcode voor het andere kanaal in te stellen.

Het andere kanaal instellen en Dubbel scannen starten:

1. Open de CH/Blader door het selectiemenu totdat "2CH" verschijnt.
2. Druk op OK en vervolgens op de toets ▲ of om de uitluisterfunctie van het dubbele kanaal in te schakelen. Druk nogmaals op OK om het dubbele kanaalnummer in te stellen.
3. Druk op de toets ▲om het tweede kanaalnummer in te stellen. Druk op OK en vervolgens op de toets ▲of ▼ om het tweede kanaal te selecteren. Druk nogmaals op OK om te bevestigen.
4. Druk op de toets ▲m de tweede subcode in te stellen. Druk op OK en vervolgens op de toets ▲f om de tweede subcode te selecteren. Druk nogmaals op OK om te bevestigen.

Opmerking: als u hetzelfde kanaalnummer en dezelfde subcode instelt als gebruikt wordt voor het huidige kanaal, werkt de functie Dubbel scannen niet.

Dubbel scannen UITSCHAKELEN:

Open de CH/ Blader door het selectiemenu totdat "2CH" op het scherm verschijnt. Druk op OK en vervolgens op de toets of om de modus UIT te schakelen.

Druk op OK om de instelling te bevestigen.

Stopwatch activeren

U kunt deze portofoon als een stopwatch gebruiken. Hij kan de tijd maximaal 60 minuten en 59 seconden bijhouden.

Opmerking: in deze modus kunt u nog steeds inkomende signalen ontvangen.

De stopwatch gebruiken

1. Houd CH/ Ingedrukt totdat de stopwatch wordt weergegeven.
2. Druk op ▲om de stopwatch te starten. Druk nogmaals op ▲om de stopwatch te pauzeren.
3. Druk op ▼om de stopwatch te resetten.
4. Houd CH/ ingedrukt om de stopwatchfunctie uit te schakelen.

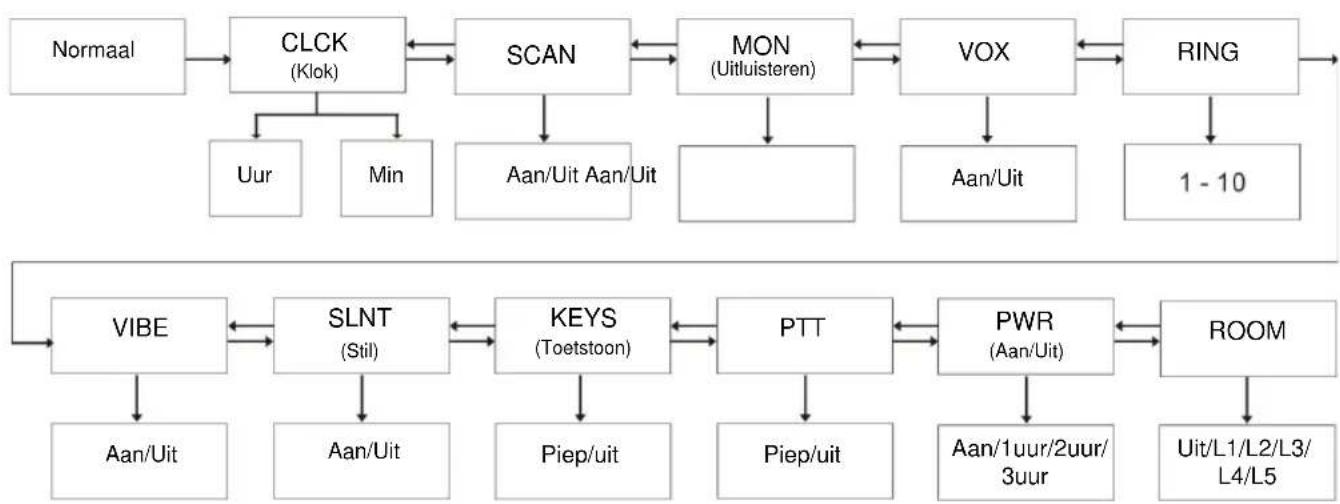

Modusmenu

De portofoon navigeert als volgt door het modusmenu:

U kunt de klokfunctie op een van uw TLKR T8-portofoons gebruiken om de tijd op uw portofoons te laten weergeven. Als u de tijdfunctie inschakelt, wordt in de standby-modus de klok weergegeven in 24-uursnotatie.

Om de tijdklok IN of UIT te schakelen:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "CLOCK" verschijnt. Druk op OK om de klokfunctie in te stellen.
2. Druk op de toets of on de uren in te stellen.
3. Druk op OK en ga verder met het instellen van de minuten.
4. Druk op de toets af om de minuten in te stellen.
5. Druk op OK om de instelling te bevestigen.

De kanaalscanfunctie

De TLKR T8-portofoon heeft een kanaalscanfunctie waarmee u de acht kanalen makkelijk kunt scannen. Wanneer een actief kanaal wordt waargenomen, blijft de portofoon op dat kanaal staan totdat de activiteit op het kanaal stopt. Na een pauze van 2 seconden (5 seconden voor VOX Aan zonder headset) gaat de portofoon verder met scannen. Als u op de PTT-knop drukt als de scan gepauzeerd is op het kanaal, kunt u op dat kanaal zenden. Als u de PTT-knop weer loslaat, wordt het scannen na 5 seconden hervat.

De kanaalscanfunctie INSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "SCAN" verschijnt. Druk op OK en vervolgens op de toets ▲f on scanen IN te schakelen.

2. Druk op OK om de kanalen te scannen.

De scanfunctie UITSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "SCAN" verschijnt. Druk op OK en vervolgens op de toets ▲ of on scanen UIT te schakelen.

2. Druk op OK om de instelling te bevestigen.

De uitluisterfunctie

Met de TLKR-T8-portofoon kunt u met één druk op de toets MON op het huidige kanaal zwakke signalen uitluisteren.

De uitluisterfunctie activeren:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "MON" verschijnt. Druk op OK en vervolgens op de toets ▲ of on de uitluisterfunctie IN te schakelen.

2. De kanalen worden onmiddellijk uitgeluisterd.

De uitluisterfunctie uitschakelen:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "MON" verschijnt. Druk op OK en vervolgens op de

toets ▲ of om de uitluisterfunctie UIT te schakelen.

1. Druk op OK om de instelling te bevestigen.

VOX-transmissie

De TLKR T8-portofoon is uitgerust met een door spraak bediende zender (VOX), die automatische spraaktransmissies mogelijk maakt. De gebruiker kan deze functie selecteren. De VOX-functie is bedoeld voor handsfree gebruik. De transmissie wordt gestart door in plaats van de zendtoets (PTT) in te drukken, gewoon in de microfoon van de portofoon of hoofdtelefoon te spreken (hoofdtelefoon niet meegeleverd).

Het VOX-niveau selecteren:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "VOX" verschijnt. Druk op OK om de niveau-instellingen voor VOX te selecteren (L1..L5/Uit). Selecteer Uit om VOX uit te schakalen, of selecteer een niveau tussen 1-5 om de gewenste gevoeligheid van het VOX-circuit in te stellen.

2. Druk op of om de gewenste VOX-gevoeligheid te selecteren. Gebruik niveau 1 in stille omgevingen en niveau 5 in rumoerige omgevingen. U kunt bepalen welk het juiste gevoeligheidsniveau is door in de microfoon te spreken. Als het symbool knippert, is uw stem geaccepteerd.

3. Druk op OK om de instelling te bevestigen.

Opmerking: wanneer u 60 seconden lang met de VOX-functie blijft uitzenden, geeft de portofoon de toon Tx time-out en zal het symbool 5 seconden knipperen.

Een beltoon uitzenden

De TLKR T8-portofoon beschikt over 10 selecteerbare oproeptonen, die worden uitgezonden wanneer de toets / wordt ingedrukt.

Een oproeptoon selecteren:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "RING" verschijnt. Druk op OK om de beltoon te selecteren uit (1-10).
2. Druk op de toets ▲ of on de gewenste beltoon te selecteren. ledere toon wordt afgespeeld als u het nummer van de geselecteerde beltoon indrukt.
3. Druk op OK om de instelling te bevestigen.

Druk op /ʃom de geselecteerde beltoon uit te zenden.

De geselecteerde beltoon wordt automatisch en gedurende een vaste duur uitgezonden. De beltoon wordt geannuleerd wanneer u op de zendtoets (PTT) drukt.

Vibe-modus (trilling)

Uw TLKR T8 is uitgerust met een trillingsfunctie waarmee de gebruiker gewaarschuwd wordt voor een inkomende oproep of beltoon.

De trillingsmodus wordt 30 seconden uitgeschakeld als u zendt, ontvangt of een andere knop indrukt.

De trillingsmodus INSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "VIBE" verschijnt. Druk op OK en vervolgens op de toets ▲ of ▶ om de modus IN te schakelen.
2. Druk op OK om de instelling te bevestigen.
   De trillingsmodus UITSCHAKELEN:
3. Open het MENU/GRP. Blader door het selectiemenu totdat "VIBE" verschijnt. Druk op OK en vervolgens op de toets ▲ of oM de modus UIT te schakelen.
4. Druk op OK om de instelling te bevestigen.

Stille modus (SInt)

Wanneer u de stille modus activeert, hoort u bij inkomende oproepen geen geluidssignaal. De schermverlichting van de portofoon gaat knipperen om u te waarschuwen dat u wordt opgeroepen. Als u niet reageert, gaat de schermverlichting uit en blijft het oproepsymbool knipperen totdat er geen signaal meer is.

Wanneer u uitzendt, ontvangt of een andere toets indrukt, wordt de stille modus 30 seconden lang uitgeschakeld.

De stille modus INSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "SLNT" verschijnt. Druk op OK en vervolgens op de toets of om de stille modus IN te schakelen.
2. Druk op OK om de instelling te bevestigen.
   De stille modus UITSCHAKELEN:
3. Open het MENU/GRP. Blader door het selectiemenu totdat "SLNT" verschijnt. Druk op OK en vervolgens op de toets ▲ of ▲ de stille modus UIT te schakelen.
4. Druk op OK om de instelling te bevestigen.

Toetstoon

De portofoon geeft een pieptoon telkens wanneer een toets (behalve de zendtoets (PTT)) wordt ingedrukt.

De toetstoon INSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "KEYS" verschijnt. Druk op OK en vervolgens op de toets ▲ of or de toetstoon IN te schakelen.

2. Druk op OK om de instelling te bevestigen.

De toetstoon UITSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "KEYS" verschijnt. Druk op OK en vervolgens op de toets ▲ of om de toetstoon UIT te schakelen.
2. Druk op OK om de instelling te bevestigen.

PTT (Roger-toon)

De toon 'Roger' is een piepje dat aan het einde van de transmissie wordt uitgezonden (transmissie met de zendtoets (PTT) en VOX). Wanneer de toetstonen zijn ingeschakeld, is de toon 'Roger' via de luidspreker te horen.

De PTT-toon INSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "PTT" verschijnt. Druk op OK en vervolgens op de toets ▲ of on de PTT-toon IN te schakelen.
2. Druk op OK om de instelling te bevestigen.

De PTT-toon UITSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "PTT" verschijnt. Druk op OK en vervolgens op de toets ▲ of on de PTT-toon UIT te schakelen.
2. Druk op OK om de instelling te bevestigen.

Deze portofoon heeft een uniek circuit, dat de gebruiksduur van de batterijen aanzienlijk verlengt. Als er drie seconden lang niet wordt uitgezonden en geen oproep wordt ontvangen, schakelt de portofoon over naar de energiebesparende modus. In deze modus kan de portofoon nog wel oproepen ontvangen.

Automatisch uitschakelen

Bij de functie Automatisch uitschakelen kunt u aangeven na hoeveel minuten de portofoon automatisch zal worden uitgeschakeld.

1. Open het MENU/GRP. Blader door het menu tot "PWR" wordt weergegeven. Druk op OK en vervolgens op de toets ▲ of on de automatische uitschakelmodus te selecteren. De selectiemodus kan ingesteld worden op Aan, 1uur, 2uur of 3uur.

2. Druk op OK om de instelling te bevestigen.

De functie Kamer uitluisteren

U kunt een van de TLKR T8-portofoons gebruiken voor het uitluisteren van een kamer, en de andere portofoon dan in een andere kamer gebruiken om te luisteren naar spraakactiviteit. Wanneer u de functie Kamer uitluisteren inschakelt, neemt de portofoon stemmen/geluiden waar (afhankelijk van het gevoeligheidsniveau dat u hebt ingesteld) en stuurt hij deze naar de luisterende portofoon zonder dat de zendtoets (PTT) hoeft te worden ingedrukt. In deze modus kan de uitluisterende portofoon geen oproepen ontvangen.

De functie Kamer uitluister INSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "ROOM" verschijnt. Druk op OK en vervolgens op de toets ▲ of om de uitluisterfunctie uit te schakelen of in te schakelen op niveau L1, L2, L3, L4 of L5.

2. De uitluisterfunctie start onmiddellijk.

De functie Kamer uitluisteren UITSCHAKELEN:

1. Open het MENU/GRP. Blader door het menu totdat "ROOM" verschijnt. Druk op OK en vervolgens op de toets ▲ of ▼ de uitluisterfunctie UIT te schakelen.

2. Druk op OK om de instelling te bevestigen.

Opmerking:

• De zendtoets (PTT) werkt niet met de functie Kamer uitluisteren; als u hem indrukt wanneer deze functie is geactiveerd, klinkt de toon PTT fout.
• Wanneer de stemmen/geluiden in de andere kamer meer dan 60 seconden aanhouden, stopt de luisterende portofoon vijf seconden met uitluisteren, waarna hij het uitluisteren weer hervat.

Groepsmenu

Houd MENU/GRP ingedrukt om het groepsmenu te openen.

Klokfunctie in Groepsmodus

U kunt de klokfunctie op een van uw TLKR T8-portofoons gebruiken om de tijd op uw portofoons te laten weergeven. Als u de tijdfunctie inschakelt, wordt in de standby-modus de klok weergegeven in 24-uursnotatie.

De klok INSCHAKALEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "CLOCK" verschijnt. Druk op OK om de klokfunctie in te stellen.
2. Druk op de toets of on de uren in te stellen.
3. Druk op OK en ga verder met het instellen van de minuten.
4. Druk op de toets of on de minuten in te stellen.
5. Druk op OK om de instelling te bevestigen.

ID-naam instellen

Wanneer u alle portofoons oproept of een rechtstreekse oproep uitzendt, wordt de id-naam op het display van andere portofoon(s) weergegeven. Dit is tevens de naam die op het display van uw portofoon wordt weergegeven wanneer iemand u rechtstreeks oproept. Wanneer er geen id-naam is ingesteld, wordt het nummer van de eenheid weergegeven.

De ID-naam instellen:

1. Open het MENU/GRP. Blader door het menu totdat "NAME" verschijnt. Druk op OK om de naam in de knipperende subcodesegmenten in te voeren.
2. Druk op de toets ▲ of om het teken in te voeren in het knipperende subcodesegment. Druk op OK om naar het volgende segment te gaan, totdat u alle gewenste tekens hebt ingevoerd. De naam kan uit maximaal 4 tekens bestaan.
3. Druk op OK om de instelling te bevestigen.

Opmerking: wanneer u op MENU/GRP drukt, worden het geselecteerde id-nummer en de ingevoerde id-naam geannuleerd en wordt het groepsmenu afgesloten.

ID-nummer instellen

Iedere portofoon in uw groep moet worden ingesteld op een ID-nummer van 1 tot 16.

Het ID-nummer dient om apparaten in dezelfde groep te herkennen.

Het ID-nummer instellen:

1. Open het MENU/GRP. Blader door het menu totdat "ID"

verschijnt. Druk op OK en vervolgens op de toets of het ID-nummer in te stellen.

1. Druk op OK om de instelling te bevestigen.

Opmerking: de gebruiker selecteert het ID-nummer dat wordt weergegeven in het kanaalsegment door op de toets of terukken. Als er op of wordt gedrukt om een ID of All Call te selecteren die reeds is geregistreerd, wordt op het scherm "USED" weergegeven in de subcodesegmenten. Wanneer een niet geregistreerde ID wordt geselecteerd, wordt er niets weergegeven in de subcodesegmenten.

Uitluisterfunctie instellen in groepsmodus

De uitluistermodus INSCHAKELEN:

1. Open het MENU/GRP. Blader door het menu totdat "MON" wordt weergegeven. Druk op OK en vervolgens op de toets ▲f de uitluisterfunctie IN te schakelen.
2. De kanalen worden onmiddellijk uitgeluisterd.

De uitluistermodus UITSCHAKELEN:

1. Open het MENU/GRP. Blader door het menu totdat "MON" wordt weergegeven. Druk op OK en vervolgens op de toets ▲ of oM de uitluisterfunctie UIT te schakelen.

2. Druk op OK om de instelling te bevestigen.

Beltoon instellen in groepsmodus

Een beltoon selecteren:

1. Open het MENU/GRP. Blader door het menu totdat "RING" wordt weergegeven. Druk op OK om de beltoon te selecteren uit (1-10).
2. Druk op de toets ▲ of on de gewenste beltoon te selecteren. ledere toon wordt afgespeeld als u het nummer van de geselecteerde beltoon indrukt.
3. Om de geselecteerde beltoon uit te zenden, drukt u op de toets. De geselecteerde beltoon wordt automatisch gedurende een vastgestelde tijdsduur uitgezonden. De beltoon wordt uitgeschakeld als u de PTT-toets indrukt.

Toetstoon instellen in groepsmodus

De toetstoon INSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "KEYS" verschijnt. Druk op OK en vervolgens op de toets of om de toetstoon IN te schakelen.

2. Druk op OK om de instelling te bevestigen.

De toetstoon UITSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "KEYS" verschijnt. Druk op OK en vervolgens op de toets of om de toetstoon UIT te schakelen.
2. Druk op OK om de instelling te bevestigen.

PTT instellen in groepsmodus

De PTT-toon INSCHAKELEN:

1. Open het MENU/GRP. Blader door het selectiemenu totdat "PTT" verschijnt. Druk op OK en vervolgens op de toets ▲ of o▼ de PTT-toon IN te schakelen.
2. Druk op OK om de instelling te bevestigen.
   De PTT-toon UITSCHAKELEN:
3. Open het MENU/GRP. Loop door het menu totdat "PTT"

wordt weergegeven. Druk op OK en vervolgens op de toets ▲ of om de PTT-toon UIT te schakelen.

1. Druk op OK om de instelling te bevestigen.

Automatisch uitschakelen instellen in groepsmodus

Met de automatische uitschakelmodus kunt u een tijdsduur instellen waarna de portofoon automatisch wordt uitgeschakeld.

1. Open het MENU/GRP. Blader door het menu totdat "PWR" wordt weergegeven. Druk op OK en vervolgens op de toets ▲ of ▼ de automatische uitschakelmodus te selecteren. De modus kan ingesteld worden op Aan, 1uur, 2uur of 3uur.
2. Druk op OK om de instelling te bevestigen.

Groepsmodus

Druk op de toets CH/ om de groepsmodus te openen.

Druk op de toets of on naar de menu's te gaan.

Druk op de toets CH/ om de kanaalinstelling te openen.

Druk op OK en vervolgens op de toets of om de instellingen voor automatische kanaalwijziging of handmatige kanaalwijziging te selecteren.

Op het scherm wordt het volgende weergegeven:

Automatisch kanaal wijzigen

Handmatig kanaal wijzigen

Druk op de toets CH/ om ieder van de instellingen te openen.

Opmerking: als u op de toets CH/ drukt, gaat het apparaat weer in de standby-status.

Instelling automatisch kanaal wijzigen

Druk op de toets CH/ om de groepsmodus te openen. Druk op OK om automatische kanaalwijziging in te schakelen. Op het scherm wordt het huidige groepsnummer weergegeven. Druk op OK en vervolgens op de toets ▲f on het groepskanaalnummer te selecteren en druk nogmaals ▲f on de groepsmodus "ALL" te selecteren.

Druk ter bevestiging op OK en het commando voor automatische kanaalwijziging te verzenden.

Opmerking: als u op de toets CH/ drukt, gaat het apparaat weer in de standby-status.

Instelling handmatig kanaal wijzigen

Druk op de toets CH/ 6m de groepsmodus te openen.

Druk op OK tot MY wordt weergegeven om de handmatige kanaalinstelling in te stellen.

Druk op OK en vervolgens op de toets ▲ of om het kanaal te selecteren.

U kunt het kanaal nu handmatig instellen.

Opmerking: als u op de toets CH/ drukt, gaat het apparaat weer in de standby-status.

Alle portofoons oproepen/rechtstreeks oproepen instellen

Druk in de groepsmodus op /ʃɔm over te schakelen naar de instellingen voor alle portofoons/rechtstreeks oproepen. Selecteer eerst het oproeptype: alle portofoons oproepen of rechtstreeks oproepen.

All Call-transmissie Direct Call-

transmissie

U doet dit door of tevrukken en het oproeptype te selecteren.

Alle portofoons oproepen instellen

Als All Call ZYNC geselecteerd is, drukt u op de toets /♪ 📁 om direct een All Call-oproep te plaatsen. Het All Call-signaal wordt dan op de ontvanger gegeven. Op het scherm worden de pictogrammen TX en Call weergegeven tijdens de transmissie.

Opmerking: als u op de toets CH/ drukt, gaat het apparaat weer in de standby-status.

Rechtstreeks oproepen instellen

Op het display wordt bij het kanaal het id-nummer weergegeven, en bij de subcode knippert de id-naam.

Het id-nummer van de rechtstreekse oproep

De id-naam

Druk op ▲f on een id-nummer te selecteren. Druk op OK om het commando Direct Call te verzenden. Het commando Direct Call wordt alleen naar het geselecteerde ID-nummer verzonden.

Tijdens het uitzenden worden op het display het symbool voor uitzenden en het oproepsymbool weergegeven.

Tijdens de transmissie van het Direct Call-commando, wordt tevens de geselecteerde oproeptoon verzonden.

Opmerking: als u op de toets CH/ drukt, gaat u terug naar de instelling All/Direct Call.

Toetsvergrendeling activeren

Het toetsenblok vergrendelen:

Houdt de toets /jingedrukt. Het pictogram wordt

weergegeven. In de subcodesegmenten wordt 2 seconden LOCK weergegeven voordat het vorige scherm weer wordt weergegeven.

Het toetsenblok ontgrendelen:

Houdt de toets /negmaals ingedrukt. Het pictogram wordt weergegeven. In de subcodesegmenten wordt 2 seconden UNLK weergegeven voordat het vorige scherm weer wordt weergegeven.

Opmerking: als een toets (behalve PTT) wordt ingedrukt als het LOCK-pictogram nog wordt weergegeven, hoort u een fouttoon.

Waarschuwing lage batterijspanning

U wordt gewaarschuwd wanneer de batterij bijna leeg is. De waarschuwing begint 30 seconden nadat het symbool voor lage batterijspanning is gaan knipperen.

Bij de subcode wordt 'BATT' weergegeven en het symbool voor lage batterijspanning [kripert.

De waarschuwingstoon voor lage batterijspanning klinkt gedurende 30 seconden om de vijf seconden.

Verlichting van LCD

Wanneer u op een toets (behalve de zendtoets (PTT)) drukt, wordt de verlichting van het LCD automatisch ingeschakeld. De LCD-verlichting blijft na de laatste toetsdruk tien seconden branden.

Specificaties Frequentieschema (MHz)

Kanalen 8 PMR

Subcodes 121 (38 CTCSS-codes en 83

DCS-codes)

Bedrijfsfrequentie 446.00625 - 446.09375 MHz

Voedingsbron AAA Ni-MH batterijpakket

Vier AAA alkaline batterijen

(niet meegeleverd)

Bereik Tot 10 km

Gebruiksduur van de batterij

Gem. 16 uur –

Alkaline batterijen

Gem. 14 uur –

NiMH batterijpakket

Kanaal Freq.

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

7 446.08125

8 446.09375

De lijst van goedgekeurde accessoires

Gelieve uw verdeler of detailhandelaar te contacteren wanneer je deze accessoires koopt.

CTCSS-schema (Hz)

Codenr.	Toonfrequentie (Hz)	Codenr.	Toonfrequentie (Hz)	Codenr.	Toonfrequentie (Hz)
0 Off 13	103.5 26 162.2
1 67.0	14 107.2 27 167.9
2 71.9	15 110.9 28 173.8
3 74.4	16 114.8 29 179.9
4 77.0	17 118.8 30 186.2
5 79.7	18 123.0 31 192.8
6 82.5	19 127.3 32 203.5
7 85.4	20 131.8 33 210.7
8 88.5	21 136.5 34 218.1
9 91.5	22 141.3 35 225.7
10 94.8	23 146.2 36 233.6
11 97.4	24 151.4 37 241.8
12 100.0	25 156.7 38 250.3

DCS-code

Codenr.	Code	Codenr.	Code	Codenr.	Code	Codenr.	Code	Codenr.	Code
39 023	53	114	67 174 81	315 95 445	109 631
40 025	54	115	68 205 82	331 96 464	110	632
41 026	55	116	69 223 83	343 97 465	111	654
42 031	56	125	70 226 84	346 98 466	112	662
43 032	57	131	71 243 85	351 99 503	113	664
44 043	58	132	72 244 86	364 100 506	114	703
45 047	59	134	73 245 87	365 101 516	115	712
46 051	60	143	74 251 88	371 102 532	116	723
47	054		61	152	75	261	89	411	103	546	117
48 065	62	155	76 263 90	412 104 565	118	732
49 071	63	156	77 265 91	413 105 606	119	734
50 072	64	162	78 271 92	423 106 612	120 743
51 073	65	165	79 306 93	431 107 624	121 754
52 074	66	172	80 311 94	432 108 627

Garantie Informatie

De door Motorola goedgekeurde verdeler of kleinhandelaar waarbij u uw two-way radio en/of originele accessoires van Motorola kocht, zal een garantieclaim aanvaarden en/of reparaties onder garantie uitvoeren.

Breng uw radio terug naar uw verdeler of kleinhandelaar om uw reparatie onder garantie te vragen. Stuur uw radio niet terug naar Motorola.

Om gedekt te zijn door de garantie, moet u uw kassabon of een vergelijkbaar aankoopbewijs waarop de aankoopdatum staat, voorleggen. Het serienummer van de two-way radio moet ook duidelijk te zien zijn. De garantie is niet van toepassing als het type of serienummer op het product gewijzigd, uitgewist, verwijderd of onleesbaar zijn.

Wat Niet Wordt Gedekt Door de Garantie

Defecten of schade die ontstaan door het foute gebruik van het product of door het niet volgen van de aanwijzingen in deze handleiding.

Defecten of schade door misbruik, ongevallen of verwaarlozing.

Defecten of schade door foute testen, bediening, onderhoud, aanpassingen of wijzigingen of verbouwingen van alle aard.

Breuk van of schade aan antennes tenzij rechtstreeks veroorzaakt door materiaal- of fabricagefouten.

Producten die zo zijn samengesteld of gerepareerd dat ze de prestaties negatief beïnvloeden of een gepaste controle en test van de garantieclaim onmogelijk maken.

Defecten of schade omwille van het bereik.

Defecten of schade omwille van vocht, vloeistoffen of morsen.

Alle plastic oppervlakken en externe blootgestelde

onderdelen die schrammen vertonen of beschadigd zijn door normaal gebruik.

Producten die voor een bepaalde periode worden verhuurd. Periodiek onderhoud en reparaties of vervanging van onderdelen door gewoon gebruik en slijtage.

Copyrightinformatie

De Motorola-producten die in deze handleiding beschreven staan, bevatten mogelijk programma's, opgeslagen halfgeleidergeheugens of andere media van Motorola waarop copyright van toepassing is. De wetten van de Verenigde Staten en andere landen geven Motorola bepaalde exclusieve rechten op computerprogramma's met copyright, waaronder het exclusieve recht om deze programma's op om het even welke manier te kopiëren of reproduceren.

Dientengevolge mag geen enkel computerprogramma waarvan Motorola de copyright bezit dat in de Motorlaproducten uit deze handleiding gebruikt wordt, op om het even welke manier gekopieerd of gereproduceerd worden zonder de uitdrukkelijke schriftelijke toestemming van Motorola. Daarenboven biedt de aankoop van Motorlaproducten nooit het recht, zowel uitdrukkelijk als impliciet, door uitsluiting of anders, op een vergunning onder de auteursrechten, patenten of patenttoepassingen, uitgezonderd voor de gewoonlijk niet exclusieve kosteloze licentie, voor gebruik dat voortkomt uit de uitvoering van de wetgeving betreffende de verkoop van een product.

MOTOROLA, het gestileerde M Logo en alle andere handelsmerken hierin zijn handelsmerken van Motorola, Inc. ® Reg. VS Pat. & Tm. Off.
