KULLANIM KILAVUZU T8 ZEBRA

TLKR T8 Kullanıcı Kılavuzu

Çıft yönlü seyyar telsizler için ürün güvenlığı ve rf işini .. 2

Özellikler....2

Kontrol ve Özellikler 3

Gösterge....4

Paket İçeriği 5

Bataryanın Yerleştirilmesi 5

Batarya Seviyesi ve Düşük Batarya Uyarısı....5

Telsizin Şarj Edilmesi 5

Doğrudan Şarj. 5

Şarj Aleti Kızağıının Kullanılması. 5

Bataryanın şarj edilmesi 6

Telsizin Kullanımı 6

Telsizin Açılması (on) ve Ses Ayarı 6

Telsizinizle Konuşma 6

Menüde Gezinme 6

Menü Seçimi 7

Kanal Seçimi 7

Alt-kod Seçimi 7

Çift Kanal İzleme Kipi 8

Kronometre Aktivasyonu. 8

Menü Kipi (Mode Menu) 9

Saat Özelliği 9

Kanal Tarama Özelliği. 10

İzleme Kipi Özelliği 10

Sesle Çalışan İletim (VOX) 10

Zil Sesi İletimi 10

PTT [bas-konus] (Anlaşıldı/Tamam Sesi) .....12

Otomatik Güç Tasarrufu Özelliği .....12

Otomatik Kapanma 12

Oda İzleme 12

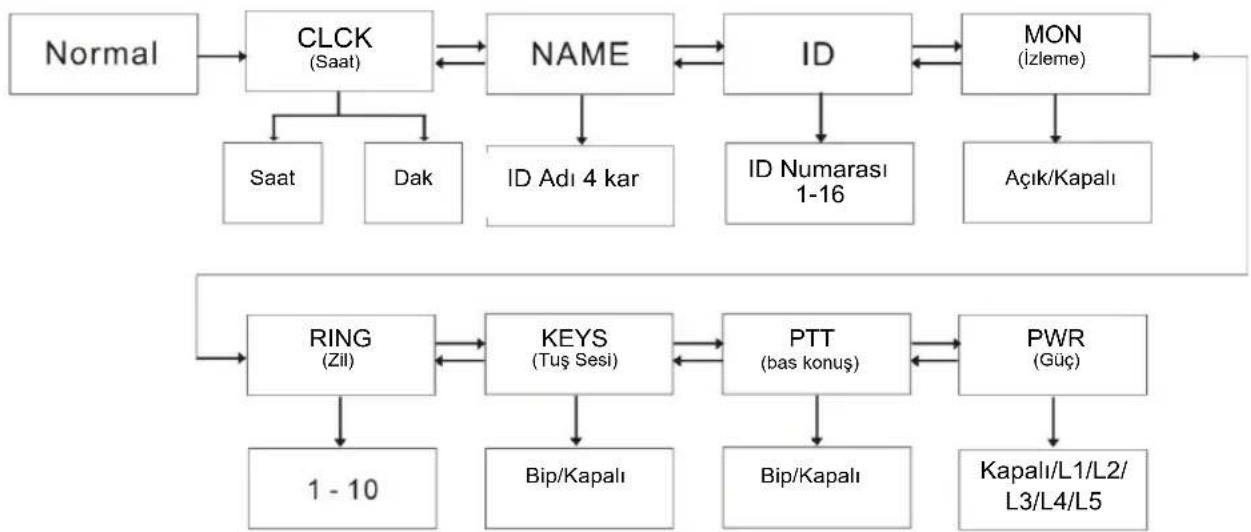

Grup Menüsü 13

Saat Özelliği 13

ID Adı Ayarı 14

ID Numarası Ayarı....14

Grup kipinde Monitör (İzleme) ayarı .....14

Grup Kipinde Zil Sesi Ayarı....15

Grup Kipinde Tuş Sesi Ayarı....15

Grup Kipinde PTT (bas-konus) Ayarı .....15

Grup Kipinde Otomatik Kapatma Ayarı....15

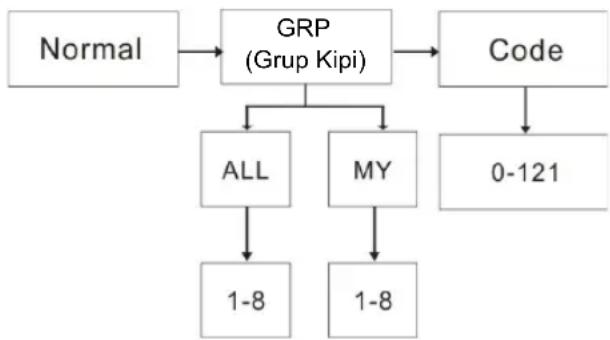

Grup Kipi 15

Otomatik Kanal Değiştirme Ayarı .....16

Manuel Kanal Ayari....16

Herkese/Doğrudan Çağrı Ayarı....16

Herkese Çağrı Ayarı 16

Doğrudan Çağrı Ayarı 17

Tuş Kilidi Aktivasyonu .....17

Düşük Batarya Uyarısı .....17

LCD Ekran Aydınlatması....17

Teknik Özellikler 18

Frekans Çizelgesi (MHz)....18

CTCSS Çizelgesi (Hz)....19

DCS Kodu 19

Garanti Bilgisi 20

Garanti Kapsamında Olmayan Durumlar .....20

Telif Hakkı Bilgisi 20

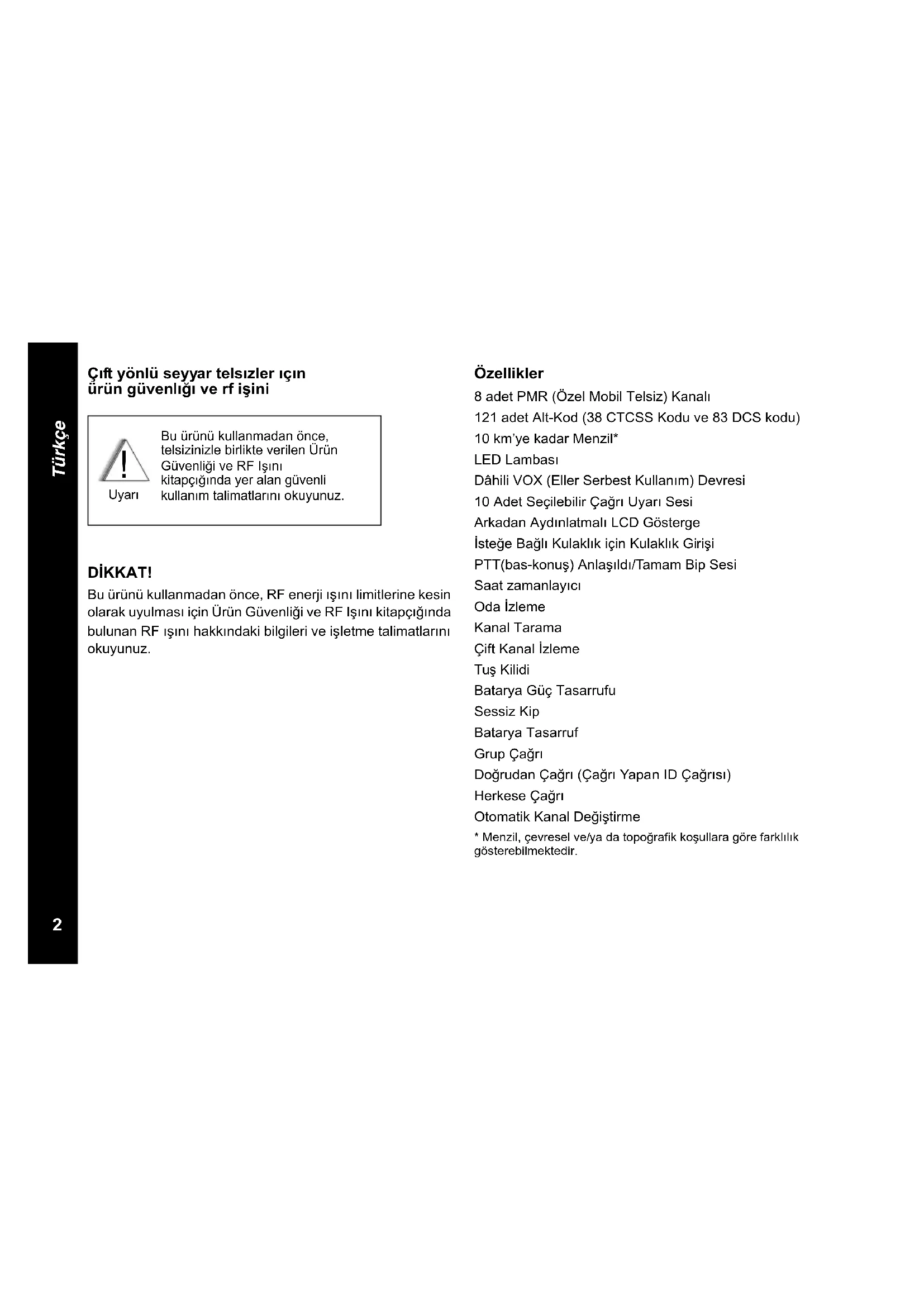

Çift yönlü seyyar telsizler için ürün güvenliği ve rf işini

Uyarı

Bu ürünü kullanmadan önce, telsizinizle birlikte verilen Ürün Güvenliği ve RF Işını kitapçığında yer alan güvenli kullanım talimatlarını okuyunuz.

DİKKAT!

Bu ürünü kullanmadan önce, RF enerji ışını limitlerine kesin olarak uyulması için Ürün Güvenliği ve RF ışını kitapçığında bulunan RF ışını hakkındaki bilgileri ve işletme talimatlarını okuyunuz.

Özellikler

8 adet PMR (Özel Mobil Telsiz) Kanalı
121 adet Alt-Kod (38 CTCSS Kodu ve 83 DCS kodu)
10 km'ye kadar Menzil*
LED Lambasi
Dâhili VOX (Eller Serbest Kullanım) Devresi
10 Adet Seçilebilir Çağrı Uyarı Sesi
Arkadan Aydınlatmalı LCD Gösterge
İsteğe Bağlı Kulaklık için Kulaklık Girişi
PTT(bas-konus) Anlaşıldı/Tamam Bip Sesi
Saat zamanlayıcı
Oda İzleme
Kanal Tarama
Çift Kanal İzleme
Tuş Kilidi
Batarya Güç Tasarrufu
Sessiz Kip
Batarya Tasarruf
Grup Çağrı
Doğrudan Çağrı (Çağrı Yapan ID Çağrısı)
Herkese Çağrı
Otomatik Kanal Değiştirme
* Menzil, çevresel ve/ya da topoğrafik koşullara göre farklılık gösterebilmektedir.

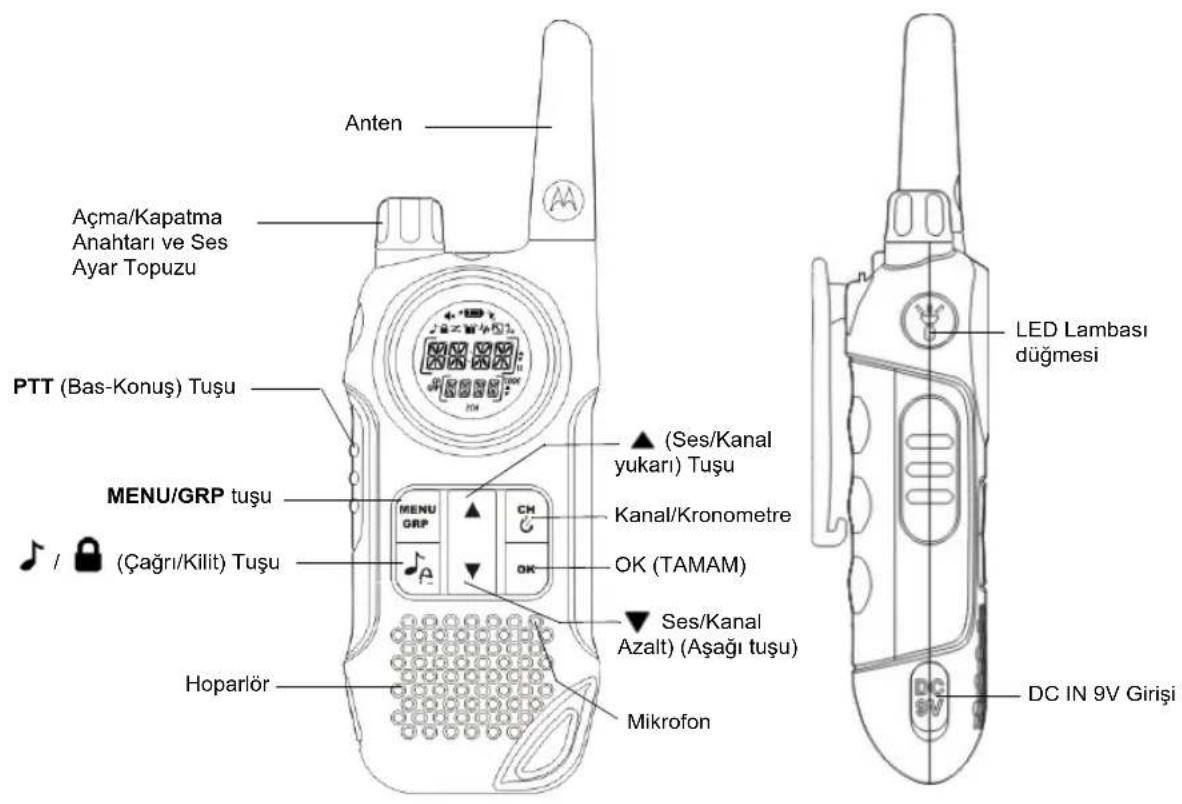

Kontrol ve Özellikler

Anten Açma/Kapatma Anahtarı ve Ses Ayar Topuzu PTT (Bas-Konus) Tuşu MENU/GRP tuşu (Çağrı/Kilit) Tuşu Hoparlör Ch OK TES/Kanal Yukarı) Tuşu Kanal/Kronometre OK (TAMAM) Ses/Kanal Azalt) (Aşağı tuşu) Mikrofon LED Lambası düğmesi DC IN 9V Girişi

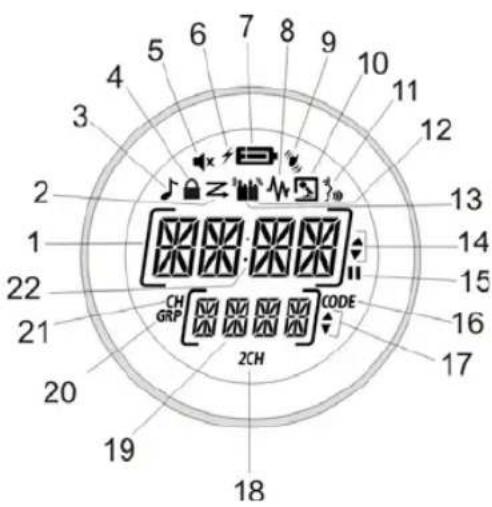

Gösterge

1. Zaman/Menü/Grup seçim işareti
2. Tarama İşareti
3. Tuş sesi işareti
4. Tuş kilidi işareti
5. Sessiz (Zil Kapalı) işareti
6. Batarya şarj işreti
7. Batarya Seviyesi Ölçer
8. Monitör İşareti
9. Titreşim işareti
10. Oda izleme (monitör) İşareti
11. VOX (Eller Serbest) İşareti
12. İletme İşareti
13. Alma İşareti
14. Yukarı/Aşağı (Kanal/Menü kip seçimi) işareti
15. Duraklat (Kronometre) işareti
16. Kod (Alt-kod numarası) işareti
17. Yukarı/Aşağı (alt-kod/grup seçim numarası) işareti
18. 2KN (Çift kanal) işareti
19. Alt-kod numarası/Grup seçim işareti
20. GRP (Grup kipi işareti)
21. KN (Ana Kanal işareti)
22. İki nokta üst üste (Saat/Kronometre ekranı)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 CH GRP CODE 2CH

TLKR T8 telsiz satın aldığınız için kutlarız. Bu ürün, çok hafif ve çok dayanıklı bir telsizdir. Bu telsizi, yürüyüş, kayak, açık hava etkinlikleri gibi sportif faaliyetlerde arkadaşlarınız ve ailenizle canlı bir iletişim ortamı kurarak sürekli bağlantıda kalmak için kullanabilirsiniz. Bu kompakt ve gelişmiş cihaz birçok özellikle donatılmıştır.

Paket İçeriği

Satın aldığınız paketin içinde iki adet TLKR T8 telsiz, iki adet kemer kancası, bir adet şarj aleti kızağı, AC adaptör, iki adet batarya destek kademesi, iki adet NiMH batarya paketi ve bu başvuru kılavuzu bulunmaktadır. Telsizinizi 4 adet AAA alkalin (pakete dâhil değildir) pille de çalıştırabilirsiniz.

Bataryanın Yerleştirilmesi

TLKR T8 telsizi NiMH batarya paketi ya da 4 adet AAA alkylin pil (pakete dâhil değildir) kullanmaktadır. Alkylin pil kullanacaksanız bunların yüksek kaliteli olmasını tavsiye ederiz.

NiMH batarya paketini yerleştirmek için:

1) Telsizinizin kapalı olduğundan emin olun.
2) Batarya bölmesinin kapağını, bu kapağın alt tarafından bulunan tırnak uca bastırarak çıkartın. Bu tırnak uç, kapağı serbest bırakacaktır.
3) NiMH bataryaları batarya bölmesine yerleştirin.
Bataryaların + ve – uçlarının doğru olduğundan emin olun. Batarya paketinin yanlış yerleştirilmesi durumunda telsiz çalışmayacaktır.
4) Batarya bölmesinin kapağını yerine takın.

Batarya Seviyesi ve Düşük Batarya Uyarısı

Telsizinizin göstergesinde bir batarya seviye ölçer bulunmaktadır. Bu, bataryanın durumunu göstermektedir. Telsizin bataryası azalmışsa, batarya seviye ölçer simgesi yanıp sönecektir. NiMH şarj edilebilir bataryaları derhal yeniden şarj edin.

Telsizin Şarj Edilmesi

Eğer şarj edilebilir NiMH batarya kullanıyorsanız, iki TLKR T8 telsizi doğrudan ya da verilen şarj kızağınl kullanarak şarj edebilirsiniz.

Telsizi şarj kızığına koymadan önce mutlaka kapattığınızdan (OFF) emin olunuz. Aksi takdirde batarya seviye ölçer simgesi düzgün görünmeyecektir.

Doğrudan Şarj:

1. DC adaptörünün bağlantı ucunu telsizin DC IN 9V girişine ve diğer ucunu da aracın aksesuar elektrik çıkışına takın.
2. Bataryayı 16 saat şarj edin.

Şarj Aleti Kızağınlı Kullanılması:

1. AC adaptörünü DC IN 9V girişine ve standart bir elektrik prizine takın.
2. Şarj etme kızağınlı bir masa ya da sehpa üzerine koyun ve telsizi tuşları ön tarafa bakacak şekilde şarj etme kızağıının içine yerleştirin.
3. LED ışığının yandığından emin olun. Batarya paketini 16 saat şarj edin ve telsiz dolduktan sonra şarj etme kızağından alın.

Not: Şarj LED ışıkları telsizlerin şarj işlemi sürdüğü sürece yanık kalacaktır.

Bataryanın şarj edilmesi

NiMH batarya paketini, verilen batarya destek kademesini kullanarak tek başına şarj edebilirsiniz.

1. Batarya destek kademesini şarj etme kızağıının içine yerleştirin.
2. NiMH batarya paketini, şarj etme bağlantı noktaları şarj etme kızağıının bağlantı noktalarına denk gelecek şekilde yerleştirin. Bataryalar, yanlış yerleştirilmeleri durumunda şarj olmayacaktır.
3. LED ışığının yandığından emin olun. Batarya paketini 16 saat şarj edin.

Not: Şarj LED ışıkları telsizlerin şarj işlemi sürdüğü sürece yanık kalacaktır.

Telsizin Kullanımı

Telsizinizin tüm özelliklerinden tam olarak faydalanabilmek için, üniteyi kullanmaya başlamadan önce bu başvuru kılavuzunu tamamen okuyunuz.

Telsizin Açılması (On) ve Ses Ayarı

1. Telsizi açmak (ON) için döner düğmeyi saat yönünde çevirin ve sesi yükseltmek için döner düğmeyi saat yönünde çevirmeye devam edin. Sesi kısmak için döner düğmeyi aksi saat yönünde çevirin.
2. Telsizi kapatmak (OFF) için döner düğmeyi sonuna kadar aksi saat yönünde çevirin.

Telsizinizle Konuşma

Telsizi kullanarak başkalarıyla konuşmak için:

1. PTT (Bas-Konus) tuşunu basılı tutun ve mikrofondan 5 – 8 cm uzaklıktan net ve normal bir sesle konuşun. Ses iletimi yaparken göstergede imgesi görünecektir. Ses iletiminizin ilk bölümünün kaybolmaması için konuşmaya başlamadan önce PTT (Bas-Konus) butonuna bastıktan sonra kısa bir süre bekleyin.

2. Konuşmanız bittikten sonra PTT (Bas-Konus) tuşunu serbest bırakın. Artık gelecek konuşmaları dinleyebilirsiniz. Ses iletimi alırken göstergede simgesi gürünecektir.

Not: 60 saniyeden fazla konuşma yapmaya devam ederseniz, telsiz zaman aşımı (TX Time Out) sesi çıkartacaktır ve simgesi yanıp sönecektir. Telsiz ses iletmeyi kesecektir.

Menüde Gezinme

TLKR T8 telsizinizin gelişmiş özelliklerinden yararlanmanız için telsiziniz bir Menü fonksiyonları bulunmaktadır.

1. Menüye girmek için MENU/GRP tuşuna basın.
2. Bundan sonra MENU/GRP tuşuna basarak "Normal" çalışma kipine geri dönene kadar Menü içinde gezebilirsiniz.

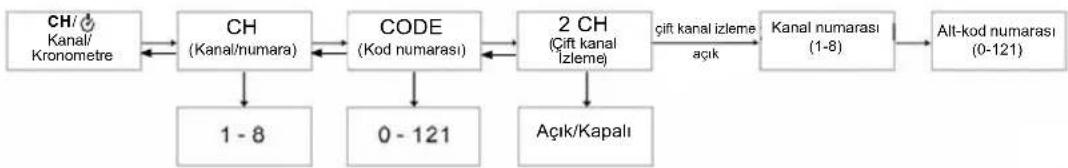

Menü Seçimi (Select Menu)

Telsiziniz Menü Seçimi (Select Mode) seçenekleri aşağıdaki gibidir:

Kanal Seçimi

Telsiziniz başkalarıyla konuşurken kullanabileceği 8 kanala ve 121 alt-koda sahiptir. Biriyle konuşmak için, bu kişiyle mutlaka aynı kanal ve Alt-kodu seçmeniz gerekmektedir.

Bir kanal seçmek için:

1. CH/ e girin. Channel "CH" (Kanal "KN") görünür.
2. Kanal ayarlarına gitmek için OK'e basın.
3. Göstergede görünen kanal numarasını arttırmak ya da azaltmak için ▲ ya da ▼ tuşuna basın. ▲ ya da ▼ tuşunu basılı tutarsanız, kanal numarası aralıksız artmaya ya da azalmaya başlayacaktır.
4. Ayarı onaylamak için OK'e basın.

Alt-kod Seçimi

Telsinize bir Alt-kod tayin ederek parazit girişimleri engellemiş olursunuz. Ancak farklı Alt-kodlara sahip telsizlerin birbirleriyle haberleşme yapamayacaklarını unutmayınız. 1'den 8'e kadar her kanal, 0 ile 121 arasında bir koda sahip olabilir.

1. CH/ ⏻ girin. "CODE" (KOD) görünene kadar menü seçimine devam edin.
2. Alt-kod ayarlarına gitmek için OK'e basın.
3. Ekranda görünen alt-kod kanal numarasını arttırmak ya da azaltmak için ya ▲ ya da ▼ tuşuna basın. ▲ ya da ▼ tuşunu sürekli basılı tutarsanız, kanal numarası aralıksız artar ya da azalır.
4. Ayarı onaylamak için OK'e basın.

Çift Kanal İzleme Kipi

Telsiziniz sıra ile mevcut kanalınızı ve başka bir kanalı tarayabilir. Bunun için bir kanal numarası ve diğer kanal için bu kanalın bir Alt-kodunu ayarlamanız gerekecektir.

Başka bir kanalı ayarlamak ve Çift Kanal İzleme özelliğini çalıştırmak için:

1. CH/ ⏻ girin. “2CH” (2KN) görünene kadar menü seçimine devam edin.
2. OK'e basın ve sonra izlemeye AÇIK olarak ayarlanacak çift kanalı seçmek için ▲ ya da ▼ tuşuna basın. Çift izleme kanal numarasını ayarlamak için yeniden OK'e basın.
3. İkinci kanal numarasını ayarlamak için ▲ tuşuna basın ve sonra ayarlanacak ikinci kanalı seçmek için ▲a da ▼ tuşlarına basın. Onaylamak için yeniden OK'e basın.
4. İkinci alt-kodu ayarlamak için ▲ tuşuna basın, OK'e basın ve sonra ayarlanacak ikinci alt-kod numarasını seçmek için ▲ ya da ▼ tuşlarına basın. Onaylamak için yeniden OK'e basın.

Not: Mevcut kanalinkiyle aynı kanal numarasını ve Alt-kodu seçerseniz Çift Kanal İzleme çalışmayacaktır.

Çift Kanal İzleme kipinin kapatmak (OFF) için:

CH/ Ⓤ girin. “2CH” (2KN) görünene kadar menü seçimine devam edin. OK'e basın ve sonra OFF (KAPALI) kipini seçmek için ▲ ya da ▼ tuşuna basın.

Ayarı onaylamak için OK'e basın.

Kronometre Aktivasyonu

Bu telsizi bir Kronometre zamanlayıcısı olarak kullanabilirsiniz. Telsiz, 60 dakikaya ve 59 saniyeye kadar ayarlanabilmektedir.

Not: Bu kipte sinyal almaya devam edebilirsiniz.

Kronometre Zamanlayıcısını kullanmak için:

1. Kronometre zamanlayıcısı görünene kadar CH/ tuşunu basılı tutun.
2. Kronometre zamanlayıcıyı başlatmak için ▲ tuşuna basın. ▲ tuşuna yeniden basıldığında zamanlayıcı duracaktır.
3. Kronometre zamanlayıcıyı sıfırlamak için ▼ tuşuna basın.
4. Kronometre zamanlayıcı fonksiyonundan çıkmak için CH/ 🔒 tuşunu basılı tutun.

Menü Kipi (Mode Menu)

Telsizinizin Menü Kipi (Mode Menu) seçenekleri aşağıdaki gibidir:

    B --> H["Saat"]
    B --> I["Dak"]

    C --> J["Açık/Kapalı"]

    D --> K["Açık/Kapalı"]

    E --> L["Açık/Kapalı"]

    F --> M["1 - 10"]

    N["VIBE (Titreşim)"] --> O["Açık/Kapalı"]

    P["SLNT (Sessiz)"] --> Q["Açık/Kapalı"]

    R["KEYS (Tuş Sesi)"] --> S["Bip/Kapalı"]

    T["PTT (bas konuş)"] --> U["Bip/Kapalı"]

    V["PWR (Güç)"] --> W["Açık/1sa/2sa/3sa"]

    X["ROOM (Oda İzleme)"] --> Y["Kapalı/L1/L2/L3/L4/L5"]

Saat Özelliği

TLKR T8 telsizinizin saat özelliğinden yararlanabilir ve telsiziniz üzerinde saati her zaman görebilirsiniz. Zaman özelliğini ayarladığınızda, zaman saati "standby" (bekleme) kipinde ekran üzerinde 24 saat formatında görünür.

Zaman saatini AÇIK ya da KAPALI olarak ayarlamak için:

1. MENU/GRP'ye girin. "CLOCK" (SAAT) görünene kadar Menüde ilerleyin. Zaman saati özelliğini ayarlamak için OK'e basın.
2. Zamanın saat kısmını ayarlamak için ya ▲ ya da ▼ tuşuna basın.
3. OK'e basın ve dakika ayarına gidin.
4. Zamanın dakika kısmını ayarlamak için ya ▲ ya da ▼ tuşuna basın.
5. Zaman ayarını onaylamak için OK'e basın.

Kanal Tarama Özelliği

TLKR T8 telsizinizin bir kanal tarama özelliği bulunmaktadır. Bu özellik 8 kanalın hepsini kolayca taramanıza yaramaktadır. Etkin bir kanal tespit edildiğinde, telsiziniz kanal netleşene kadar bu kanal üzerinde duracaktır. 2 saniye bir aradan sonra telsiziniz yeniden taramaya devam edecektir. Tarama kanal üzerinde duruyorken PTT (bas-konus) mandalına basarsanız bu kanal üzerinden iletime izin vermiş olursunuz ve PTT'yi serbest bırakıktan beş saniye sonra tarama devam eder. Kanal tarama özelliğini açmak (ON) için:

1. MENU/GRP'ye girin. "SCAN" (TARAMA) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Tarama Açık (Scan On) kipini seçmek için ▲ ya da ▼ tuşuna basın.
2. Kanal taramayı başlatmak için OK'e basın. Kanal tarama özelliğini kapatmak (OFF) için:
3. MENU/GRP'ye girin. "SCAN" (TARAMA) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Taramayı KAPALI (OFF) yapmak için ▲ ya da ▼ tuşuna basın.
4. Ayarı onaylamak için OK'e basın.

İzleme Kipi Özelliği

TLKR T8, bir tuşa basıldığında mevcut kanal üzerindeki zayıf sinyalleri dinlemenize olanak sağlamaktadır. İzleme Kipini açmak (ON) için:

1. MENU/GRP'ye girin. "MON" (İZLEME) görünene kadar Menüde ilerleyin. OK'e basın ve sonra İzlemeyi Açık (Monitor On) olarak ayarlamak için ya da tutyuna basın.
2. Kanal izleme bunun üzerine hemen başlar. İzleme Kipini kapatmak (OFF) için:
3. MENU/GRP'ye girin. "MON" (İZLEME) görünene kadar

Menüde ilerleyin. OK'e basın ve sonra izlemeyi KAPALI (OFF) kipe ayarlamak için ▲ ya da ▼ tuşuna basın.

1. Ayarı onaylamak için OK'e basın.

Sesle Çalışan İletim (VOX)

TLKR T8 telsiniz, otomatik ses iletimi için kullanılabilecek Sesle Çalışan İletim (VOX) özelliği ile donatılmıştır ve bu özellik kullanıcıının seçimine bağlıdır. VOX özelliği, eller serbest kullanım amacıyla tasarlanmıştır. PTT (Bas-Konus) tuşuna basmak yerine, telsizin ya da kulaklığın (kulaklık pakete dâhil değildir) mikrofonuna konuşmaya başlayarak ses iletimini başlatabilirsiniz.

VOX seviyesini ayarlamak için:

1. MENU/GRP'ye girin. "VOX" (SESLE ÇALIŞAN İLETİM) görünene kadar Menüde ilerleyin. VOX seviye (L) ayarını (L1, ..., L5/Kapalı) seçmek için OK'e basın. Kapalı (Off) ayarı VOX'u devre dışı bırakır. 1L ile 5L arasındaki seviyeler de VOX devresinin hassasiyetini ayarlar.
2. İstenilen VOX hassasiyet seviyesini seçmek için ya da tuşuna basın. Sessiz ortamlarda 1. seviyeyi kullanın; çok gürültülü ortamlarda da 5. seviyeyi kullanın. Mikrofona konuşarak uygun hassasiyet seviyesini bulabilirsiniz. Simgesi yan 1p sönerse, sesiniz kabul edilmiş demektir.
3. Ayarı onaylamak için OK'e basın.

Not: VOX işlevini kullanarak 60 saniyeden fazla konuşma yapmaya devam ederseniz, telsiz 5 saniye boyunca zaman aşımı (TX Time Out) sesi çıkartacaktır ve simgesi yanıp sönecektir.

Zil Sesi İletimi

TLKR T8 telsiziniz seçilebilir 10 adet çağrı tonuyla donatılmıştır. ♪/✉ tuşuna bastığınızda seçili çağrı tonu iletilecektir.

Bir çağrı tonu seçmek için:

1. MENU/GRP'ye girin. "RING" (ZİL) görünene kadar Menüde ilerleyin. Zil sesi tonunu 1 ile 10 arasında seçmek için OK'e basın.
2. İstenilen zil sesi tonunu seçmek için ya ▲a da tuşuna basın. Zil sesi numaralarına her basısta o numaranın zil sesi duyulacaktır.
3. Ayarı onaylamak için OK'e basın.

Seçili çağrı tonunu iletmek için ♪/💡 tuşuna basın. Seçili ton belirli bir süre otomatik olarak iletilecektir. Çağrı tonu, PTT (Bas-Konus) tuşuna basıldığında iptal olacaktır.

TLKR T8 telsiziniz, kullanıcıya iletim ya da çağrı tonu geldiği ikazı veren Titreşim özelliğiyle donatılmıştır. İletim alırken, gönderirken ya da başka bir düğmeye bastığınızda titreşim kipi 30 saniye devre dışı kalır.

Titreşim kipini açmak (ON) için:

1. MENU/GRP'ye girin. "VIBE" (TİTREŞİM) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Titreşimi AÇIK (ON) kipe ayarlamak için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Titreşim kipini kapatmak (OFF) için:

1. MENU/GRP'ye girin. "VIBE" (TİTREŞİM) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Titreşim KAPALI (OFF) kipini seçmek için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Sssz (Sessiz) Kipi

Sessiz kipi açtlığınızda tüm gelen çağrılar sessiz olacaktır: Gelen çağridan haberiniz olması için telsizin arka alan ekran ışığı yanıp sönecektir. Çağrıya yanıt vermemeniz durumunda arka alan ışığı kapanacak ve sinyal gelmeyene dek ÇAĞRI (CALL) simgesi yanıp sönecektir.

İletim alırken, gönderirken ya da başka bir tuşa bastığınızda sessiz kip 30 saniye devre dışı kalacaktır.

Sessiz kipini açmak (ON) için:

1. MENU/GRP'ye girin. "SLNT" (SESSİZ) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Sessiz AÇIK (ON) kipini ayarlamak için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Sessiz kipini kapatmak (OFF) için:

1. MENU/GRP'ye girin. "SLNT" (SESSİZ) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Sessiz KAPALI (OFF) kipini seçmek için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Tuş Sesi

Her tuşa basıldığında telsiziniz bir ses çıkarır (PTT tuşu hariç).

Tuş sesini AÇMAK (ON) için:

1. MENU/GRP'ye girin. "KEYS" (TUŞLAR) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Tuş Bip sesi AÇIK (ON) kipini ayarlamak için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Tuş sesini KAPATMAK (OFF) için:

1. MENU/GRP'ye girin. "KEYS" (TUŞLAR) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Tuş sesi KAPALI (OFF) kipini seçmek için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

PTT [bas-konus] (Anlaşıldı/Tamam sesi)

Anlaşıldı/Tamam Uyarı Sesi, iletimin tamamlandığını (PTT (Bas-Konus) ya da VOX (Eller Serbest) iletiminin) belirtmek için gönderilen bir BİP sesidir. Anlaşıldı/Tamam uyarı sesi, Bip Tuşu açık olduğunda hoparlörden duyulabilir. Bip Tuşu kapalı olsa bile Anlaşıldı/Tamam sesi iletilir; ancak bu sefer Anlaşıldı/Tamam sesi hoparlörden duyulmayacaktır.

PTT (bas-konus) bip sesini AÇMAK (ON) için:

1. MENU/GRP'ye girin. "PTT" (BAS-KONUŞ) görünene kadar Menüde ilerleyin. OK'e basın ve sonra PTT (bas-konus) Bip sesi AÇIK (ON) kipini ayarlamak için ▲ ya da ▼ tuşuna basın.

2. Ayarı onaylamak için OK'e basın.

PTT (bas-konus) bip sesini KAPATMAK (OFF) için:

1. MENU/GRP'ye girin. "PTT" (BAS-KONUŞ) görünene kadar Menüde ilerleyin. OK'e basın ve sonra PTT (bas-konus) sesini KAPALI (OFF) yapmak için ▲ya da ▼ tuşuna basın.

2. Ayarı onaylamak için OK'e basın.

Otomatik Güç Tasarrufu Özelliği

Telsiziniz bataryaların ömrünü önemli derecede arttıran eşsiz bir devre ile donatılmıştır. 3 saniye içinde ileti alınmıyor ve gönderilmiyorsa telsiziniz otomatik olarak Güç Tasarrufu kipine geçecektir. Telsiziniz bu kipte yine ileti almaya devam edebilecektir.

Otomatik Kapanma

Otomatik Kapanma size, telsizinizi belirlediğiniz bir zamanda otomatik olarak kapatma olanağı tanımaktadır.

1. MENU/GRP'ye girin. "PWR" (GÜÇ) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Otomatik kapatma kipini seçmek için ▲ ya da ▼ tuşuna basın. Seçim

kipini, Kapalı, 1 sa, 2 sa ya da 3 sa olarak ayarlayabilirsiniz.

2. Ayarı onaylamak için OK'e basın.

Oda İzleme

TLKR T8 telsizlerinden birini oda izleme cihazı olarak kullanabilir ve diğer telsizi kullanarak başka bir odadan bu odayı dinleyebilir ve kontrol edebilirsiniz. Oda izleme özelliğini ayarladığınızda telsiz, sesleri/gürültüleri algılayacak (ayarladığınız hassasiyet seviyesine göre) ve PTT (Bas-Konus) tuşuna basmaya gerek kalmaksızın bunları dinleme yapılan telsize iletecektir. İzleme yapması için ayrılan telsiz bu çalışma kipinde hiçbir ileti alamayacaktır.

Oda İzlemeyi AÇMAK (ON) için:

1. MENU/GRP'ye girin. "ROOM" (ODA) görünene kadar Menüde ilerleyin. OK'e basýn ve Oda izlemeyi Kapalý ya da L1, L2, L3, L4, L5 seviyelerinden birisine ayarlamak için ▲ya da tuşuna basýn.

2. Kanal izleme bunun üzerine hemen başlar.

Oda İzlemeyi KAPATMAK (OFF) için:

1. MENU/GRP'ye girin. "ROOM" (ODA) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Oda İzlemeyi Kapalı (Off) yapmak için ▲ ya da ▼ tuşuna basın.

2. Ayarı onaylamak için OK'e basın.

Not:

• Oda İzleme kipinde PTT (Bas-Konus) tuşu devre dışıdır; basıldığında PTT Hata Tonu verir.
• İzleme yapılan odadaki ses/gürültü 60 saniyeden fazla kesintisiz sürerse, izleme yapan telsiz 5 saniye duracak sonra yeniden görevine devam edecektir.

Grup Menüsü

GRUP MENÜSÜNE (GROUP MENU) gitmek için

MENU/GRP tuşunu basılı tutun.

Saat Özelliği

TLKR T8 telsizinizin saat özelliğinden yararlanabilir ve telsiziniz üzerinde saati her zaman görebilirsiniz. Zaman özelliğini ayarladığınızda, zaman saati "standby" (bekleme) kipinde ekran üzerinde 24 saat formatında görünür.

Zaman saatini AÇIK olarak ayarlamak için:

1. MENU/GRP'ye girin. "CLOCK" (SAAT) görünene kadar Menüde ilerleyin. Zaman saati özelliğini ayarlamak için OK'e basın.
2. Zamanın saat kısmını ayarlamak için ya ▲ ya da ▼ tuşuna basın.
3. OK'e basın ve dakika ayarına gidin.
4. Zamanın dakika kısmını ayarlamak için ya ▲ ya da ▼ tuşuna basın.
5. Zaman ayarını onaylamak için OK'e basın.

ID Ad1 Ayar1

ID adı, Herkese Çağrı ya da Doğrudan Çağrı iletiminde bulunduğunuzda diğer telsizlerin ekranında turbinecektir. Bu aynı zamanda, birisi size Doğrudan Çağrı yaptığı zaman diğer telsizin ekranında turbinecek addır. Hiçbir ID Adı girilmediği zaman sadece ünite numarası turbinecektir. ID Adını ayarlamak için:

1. MENU/GRP'ye girin. "NAME" (AD) görünene kadar Menüde ilerleyin. Yanıp sönen alt-kod kesimlerine Adı girmek için OK'e basın.
2. Yanıp sönen alt kod kesimlerine karakter girmek için ya ▲ ya da ▼ tuşuna basın. İstenilen karakterler tamamlanana kadar bir sonraki karaktere geçmek için OK'e basın. Adı 4 karakter uzunluğa kadar oluşturabilirsiniz.
3. Ayarı onaylamak için OK'e basın.

Not: Kullanı cının MENU/GRP tuşuna her basışında, ünite seçilmiş ID Numarasını ve girilen ID Adını iptal edecek ve sonra Grup Menüsünden çıkacaktır.

ID numarası Ayarı

Grubunuzdaki her bir telsizin 1 ile 16 arasında bir ID numarasına ayarlanması gerekmektedir.

ID numarası, aynı Grup içinde yer alan telsizlerin birbirinden ayırt edilmesi için kullanılmaktadır.

ID numarasını ayarlamak için:

1. MENU/GRP'ye girin. "ID" görünene kadar Menüde ilerleyin. OK'e basın ve sonra ID numarasını ayarlamak için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Not: Kullanıcı, ya ▲ ya da ▼ tuşuna basarak kanal kesimlerinde görünen ID numarasını seçer. Ya ▲ ya da ▼ tuşuna basılarak Herkese Çağrının kayıtlı ID'si seçildiğinde LCD ekranın alt-kod kesimlerinde "USED" (KULLANILIYOR) görünür. Daha önce kaydedilmemiş bir ID seçilmiş ise alt kod kesimlerinde hiçbir şey görünmez.

Grup kipinde Monitör (İzleme) ayarı

İzleme kipini açmak (ON) için:

1. MENU/GRP'ye girin. "MON" (İZLEME) görünene kadar Menüde ilerleyin. OK'e basın ve sonra İzlemeyi AÇIK (ON) kipe ayarlamak için ▲ ya da ▼ tuşuna basın.

2. Kanal izleme bunun üzerine hemen başlar. İzlemeyi KAPATMAK (OFF) için:

3. MENU/GRP'ye girin. "MON" (İZLEME) görünene kadar Menüde ilerleyin. OK'e basın ve sonra İzleme KAPALI (OFF) kipini seçmek için ▲ ya da ▼ tuşuna basın.

4. Ayarı onaylamak için OK'e basın.

Grup kipinde Zil Sesi ayarı

Zil sesi seçmek için:

1. MENU/GRP'ye girin. "RING" (ZİL) simgesi ekranda görünene kadar Menüde ilerleyin. Zil sesini 1 ile 10 arasında seçmek için OK'e basın.
2. İstenilen zil sesini seçmek için ya ▲ ya da ▼ tuşuna basın. Zil sesi numaralarına her basısta o numaranın zil sesi duyulacaktır.
3. Seçili zil sesini iletmek için tuşa basın. Seçili ses belirli bir süre boyunca otomatik olarak iletilecektir. Zil sesi, PTT (Bas-Konus) tuşuna basıldığında iptal olacaktır.

Grup kipinde Tuş Sesi Ayarı

Tuş sesini AÇMAK (ON) için:

1. MENU/GRP'ye girin. "KEYS" (TUŞLAR) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Tuş Bip sesini AÇIK (ON) yapmak için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Tuş sesini KAPATMAK (OFF) için:

1. MENU/GRP'ye girin. "KEYS" (TUŞLAR) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Tuş sesini KAPALI (OFF) yapmak için ▲ ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Grup kipinde PTT (bas-konus) ayarı

PTT (bas-konus) bip sesini AÇMAK (ON) için:

1. MENU/GRP'ye girin. "PTT" (BAS-KONUŞ) görünene kadar Menüde ilerleyin. OK'e basın ve sonra PTT (bas-konus) Bip sesini AÇIK (ON) yapmak için ▲ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

PTT (bas-konus) bip sesini KAPATMAK (OFF) için:

1. MENU/GRP'ye girin. "PTT" (BAS-KONUŞ) görünene kadar Menüde ilerleyin. OK'e basın ve sonra PTT (bas-konuş) sesini KAPALI (OFF) yapmak için ▲ya da ▼ tuşuna basın.
2. Ayarı onaylamak için OK'e basın.

Grup kipinde Otomatik kapatma ayarı

Otomatik Kapatma ile telsizinizin belirlediğiniz bir zamanda otomatik olarak kapanmasını sağlayabilirsiniz.

1. MENU/GRP'ye girin. "PWR" (GÜÇ) görünene kadar Menüde ilerleyin. OK'e basın ve sonra Otomatik kapatma kipini seçmek için ▲ ya da ▼ tuşuna basın. Seçim kipini, Kapalı, 1 sa, 2 sa ya da 3 sa olarak ayarlayabilirsiniz.
2. Ayarı onaylamak için OK'e basın.

Grup Kipi

Grup Kipinin kontrolü için CH/ 🔊 tuşuna basın.

Her bir menüye ilerlemek için ▲ ya da ▼ tuşuna basın.

Kanal ayarına girmek için CH/ 🔒 tuşuna basın. OK'e basın ve sonra Otomatik Kanal Değiştirme ayarlarını ya da Manueli seçmek için ▲ ya da ▼ tuşuna basın. Ekran aşağıdaki gibi görünür:

Otomatik Kanal Değiştirme

Manuel Kanal Değiştirme

Her bir ayara girmek için CH/ 🔊 tuşuna basın.

Not: CH/ ⏻ tuşuna basıldığında boş duruma geri dönülür.

Otomatik Kanal Değiştirme ayarı

Grup Kipine girmek için CH/ 🔒 tuşuna basın.

Otomatik Kanal değiştirmeyi ayarlamak için OK'e basın; ekranda mevcut grup numarası görünür. OK'e basın, sonra grup kanal numarasını seçmek için ▲ ya da ▼ tuşuna basın; "HEPSİ"nde (ALL) grup kipini seçmek için ▲ ya da ▼ tuşuna yeniden basın.

Otomatik Kanal değiştirme komutunu onaylamak ve iletmek için OK'e basın.

Not: CH/ ⚙ tuşuna basıldığında boş duruma geri dönülür.

Manuel Kanal ayarı

Grup Kipine girmek için CH/ ⚙ tuşuna basın. Manuel Kanal ayarını ayarlamak için OK'e basın; ekranda "MY" (BENİM) görünür.

OK'e basın, sonra kanalı seçmek için ya ▲ ya da ▼ tuşuna basın.

Artık Manuel kanal ayarı hazırldır.

Not: CH/ ⚙ tuşuna basıldığında boş duruma geri dönülür.

Herkese/Doğrudan Çağrı Ayarı

Herkese/Doğrudan Çağrı Ayarına girmek için Grup Kipinde ♪/✉ tuşuna basın. Kullanıcı ilk önce Herkese Çağrı iletimi ya da Doğrudan Çağrı Ayarından bir Çağrı türü seçecektir.

Herkese Çağrı İletimi

Doğrudan Çağrı Ayarı

Bu ayarı seçmek amacıyla, bir Çağrı türü secebilmek için ya ▲ ya da ▼ tuşuna basın.

Herkese Çağrı Ayarı

Herkese Çağriyi derhal iletmek için, Herkese Çağrı İletimi "ZYNC" seçiliyken ♪/✉ tuşuna basın. Bundan sonra Herkese Çağrı sesi alıcı ünitede duyulur. Ekranda TX simgesi görünecek ve iletimde bulunurken Çağrı (Call) simgesi yanıp sönecektir.

Not: Boş duruma geri dönmek için CH/ 🔊 tuşuna basın.

Doğrudan Çağrı Ayarı

Ekranın Kanal kesiminde ID Numarası görünecektir ve ID Adı Alt Kod kesiminde yanıp sönecektir.

Doğrudan Çağrının yapılacağı İD Numarası İD Adı

Bir ID Numarası seçmek için ya ▲ ya da ▼ tuşuna basın. Direk Çağrı komutu iletmek için OK'e basın. Direk Çağrı komutu sadece seçili ID numarasına iletilir.

Ekranda TX simgesi ve iletimde bulunurken de Çağrı (Call) simgesi görünecektir.

Direk Çağrı komutu iletilirken ünite seçili Çağrı sesini iletir/çıkarır.

Not: CH/ ⚙ tuşuna basıldığında Herkese Direk Çağrı ayarına geri dönülür.

Tuş Kilidi Aktivasyonu

Tuş takımını kilitlemek için:

♪ Tuşunu basılı tutun. simgesi görünür. Alt Kod kesimlerinde 2 saniye boyunca "LOCK" (KİLİT) yazısı görünür ve sonra telsiz önceki ekrana döner.

Tuş takımı kilidini açmak için:

Yeniden ♪/✉ tuşunu basılı tutun. 📄 simgesi kaybolur. Alt Kod kesimlerinde 2 saniye boyunca “UNLK” (KİLİT AÇ) yazısı görünür ve sonra telsiz önceki ekrana döner.

Not: LOCK (KİLİT) simgesi ekranda duruyorken PTT (bas-konus) hariç hangi tuşa basılırsa basılsın hata sesi çıkacaktır.

Düşük Batarya Uyarısı

Batarya seviyesi bitmeye yüz tuttuğunda Düşük Batarya uyarısı verilecektir. Uyarı, Düşük Batarya simgesi yanıp sönmeye başladıktan 30 saniye sonra duyulacaktır. Alt Kodda "BATT" yazısı görünecek ve Düşük Batarya simgesi yaırı sönecektir.

Uyarı Sesi, Düşük Batarya olduğunda 30 saniye boyunca her 5 saniyede bir duyulacaktır.

LCD Ekran Aydınlatması

LCD ekran aydınlatması, herhangi bir tuşa bastığınızda (PTT (Bas-Konuş) hariç) otomatik olarak açılacaktır. LCD göstergesi, tuşa son kez basıldıktan sonra 10 saniye aydınlık kalacaktır.

Teknik Özellikler Frekans Çizelgesi (MHz)

Kanal Sayısı	8 adet PMR (Özel Telsiz Kanalı)
Alt-Kod Sayısı	121 adet (38 CTCSS ve 83 DCS Kodu)
şletme Frekansı	446.00625 - 446.09375 MHz
Güç Kaynağı	AAA Ni-MH batarya Paketi
	4 adet AAA Alkalin Pil (cihazla birlikte verilmemektedir)
Menzil 10 km'ye kadar
Batarya Ömrü Tipik olarak 16 saatAlkalin Bataryalar

Tipik olarak 14 saat NiMH Batarya Paketi

Bu aksesuarları satın almak için lütfen bayiinizle ya da satıcınızla temas kurunuz.

CTCSS Çizelgesi (Hz)

Kod No.	Ton Frekansı (Hz)	Kod No.	Ton Frekansı (Hz)	Kod No.	Ton Frekansı (Hz)
0 Off 13	103.5 26 162.2
1 67.0	14 107.2 27 167.9
2 71.9	15 110.9 28 173.8
3 74.4	16 114.8 29 179.9
4 77.0	17 118.8 30 186.2
5 79.7	18 123.0 31 192.8
6 82.5	19 127.3 32 203.5
7 85.4	20 131.8 33 210.7
8 88.5	21 136.5 34 218.1
9 91.5	22 141.3 35 225.7
10 94.8	23 146.2 36 233.6
11 97.4	24 151.4 37 241.8
12 100.0	25 156.7 38 250.3

DCS Kodu

Kod No.	Kod Kod	No. Kod	Kod No.	Kod Kod	No. Kod	Kod No.	Kod
39 023	53 114	67 174 81	315 95 445	109 631
40 025	54 115	68 205 82	331 96 464	110 632
41 026	55 116	69 223 83	343 97 465	111 654
42 031	56 125	70 226 84	346 98 466	112 662
43 032	57 131	71 243 85	351 99 503	113 664
44 043	58 132	72 244 86	364 100	506	114 703
45 047	59 134	73 245 87	365	101 516	115 712
46 051	60 143	74 251 88	371	102 532	116 723
47 054	61 152	75 261 89	411 103	546	117 731
48 065	62 155	76 263 90	412	104 565	118 732
49 071	63 156	77 265 91	413	105 606	119 734
50 072	64 162	78 271 92	423	106 612	120 743
51 073	65 165	79 306 93	431	107 624	121 754
52 074	66 172	80 311 94	432 108	627

Garanti Bilgisi

Motorola çift yönlü telsizinizi ve/ya da orijinal aksesuarlarını satın aldığınız yetkili Motorola bayisi ya da satıcısı garanti taleplerini kabul edecek ve/ya da garanti hizmeti sunacaktır. Garanti hizmeti talep etmek için lütfen telsinizi satın aldığınız bayi ya da satıcıya geri götürünüz.

Telsizleri Motorola'ya göndermeyin.

Garanti hizmetini almaya hak kazanmak için, üzerinde telsizinizi satın aldığınız tarih olan satış faturanızı ya da ona eş değer başka bir kabul edilebilir belgeyi ibraz etmeniz lazımdır. Çift yönlü telsizinizin seri numarasının açık bir şekilde görünmesi de gerekecektir. Model ya da seri numarası değişmiş, silinmiş, çıkartılmış ya da okunaksız hale gelmiş ürünler garanti kapsamında olmayacaktır.

Garanti Kapsamında Olmayan Durumlar

Ürünün normal ve mutat olmayan ya da bu kullanıcı kılavuzunda yer alan talimatlara uygun olmayacak şekilde kullanımından kaynaklanan arızalar ve hasarlar.

Yanlış kullanım, kaza ya da ihmalden kaynaklanan arızalar ve hasarlar.

Uygun olmayan test etme, bakım, ayar ya da her türlü değişiklik ya da tadilat sonucu oluşan arızalar ve hasarlar.

Doğrudan işçilik ya da malzeme hatalarından kaynaklanmadığı sürece antenlerin kırılması ya da hasar görmesi.

Performans üzerinde tersi etki yapacak ya da herhangi bir garanti talebini doğrulamak için yeterli denetimlerin ve testlerin yapılmasına engel olacak şekilde parçalara ayrılmış ya da onarılmış ürünler.

Menzile bağlı olan arızalar ve hasarlar.

Rutubete, sıvılara ya da sıvı döküntülerine bağlı olan arızalar ve hasarlar.

Normal kullanıma bağlı olarak çizilmiş ya da hasar görmüş tüm plastik parçalar ve dış etkilere açık diğer tüm parçalar. Geçici bir süre kiraya verilmiş ürünler.

Normal kullanım sonucu eskime ve aşınmaya bağlı olarak yapılan periyodik bakımlar, onarımlar ya da parça değişimleri.

Telif Hakki Bilgisi

Telif hakkı alınmış Motorola programları, saklanmış yarı- iletken bellekler ya da diğer medyalar da bu kılavuzda tanımlanan Motorola ürünleri arasında sayılmaktadır. ABD ve diğer ülkelerdeki Yasalar, telif hakkı alınmış Motorola programlarının herhangi bir şekilde kopyalanması ya da yeniden üretilmesi için olan özel haklar da dahil olmak üzere, telif hakkı alınmış bilgisayar programları için olan bazı özel hakları Motorola için saklı tutar.

Buna bağlı olarak, bu kılavuzda tanımlanan Motorola ürünlerinde kullanılan telif hakkı alınmış hiçbir Motorola bilgisayar programı, Motorola'nın yazılı izni alınmaksızın hiçbir şekilde kopyalanamaz ya da yeniden üretilemez. Ayrıca, Motorola ürünlerinin satın alınması, bu ürünün satışında uygulanan yasanın meydana çıkarttığı münhasır olmayan telif ücretsiz normal lisans hariç olmak üzere, Motorola telif hakları, patentleri ve patent uygulamaları altında olan hiçbir lisansın, doğrudan ya da zımnen, hukuki engel ya da başka herhangi bir yolla satın alan kişiye geçmesini sağlamamaktadır.

MOTOROLA, Özgün bir biçimde yaratılmış M logosu ve işbu belgede görülen diğer tüm ticari markalar, Motorola, Inc. ® Reg. U.S. Pat. & Tm. Off.'un ticari markalarıdır.
