KÄYTTÖOHJE T8 ZEBRA

Tuoteturvallisuus ja radiotaajuusenergialle altistuminen . 2

Ominaisuudet 2

Hallinta ja toiminnot 3

Näyttö 4

Pakkauksen sisältö 5

Paristojen asentaminen 5

Paristovirran taso ja alhaisen

paristovirran hälytys 5

Radion lataaminen 5

Lataaminen suoraan....5

Latausalustan käyttäminen. 5

Akun lataaminen....6

Radion käyttäminen 6

Radiopuhelimen kytkeminen päälle ja

äänenvoimakkuuden säätäminen 6

Radioon puhuminen 6

Valikon selaaminen 6

Valikon valitseminen 7

Kaksoistarkkailutila 8

Sekuntikellon aktivoiminen 8

Tilavalikko....9

Kello 9

Kanavaskannaus 10

Tarkkailutila. 10

Äänitoiminen lähetys 10

Soittomerkin lähettäminen 10

Soittomerkin valitseminen 11

Tärinätila....11

Hiljainen tila (SInt)....11

Näppäinäänet 11

PTT (lopetusmerkki) 12

Automaattinen energiansäästö 12

Automaattinen sammutus 12

Huoneen tarkkailutoiminto....12

Ryhmävalikko 13

Kello ryhmätilassa....13

Tunnusnimen asetus 14

Tunnusnumeron asettaminen .....14

Tarkkailun asettaminen ryhmätilassa .....14

Soittomerkin asettaminen ryhmätilassa. 14

Näppäinäänien asettaminen ryhmätilassa .....15

Lopetusmerkin asettaminen ryhmätilassa. . . . . . . . . . . . . . . 15

Automaattisen sammutuksen asettaminen

ryhmätilassa 15

Ryhmätila 15

Automaattisen kanavanvaihdon asetus .....16

Manuaalisen kanavanvaihdon asetus .....16

Ryhmä-/yksityispuhelun valinta. 16

Ryhmäpuhelun valinta. 16

Yksityispuhelun valinta....17

Näppäinlukituksen aktivoiminen ....17

Pariston loppumisen hälytys .....17

Nestekidenäytön taustavalo 17

Tekniset tiedot 18

Taajuustaulukko 18

CTCSS-kaavio (Hz)....19

DCS-koodi....19

Takuutiedot 20

Vahingot, joita takuu ei kata ....20

Tekijänoikeudet. 20

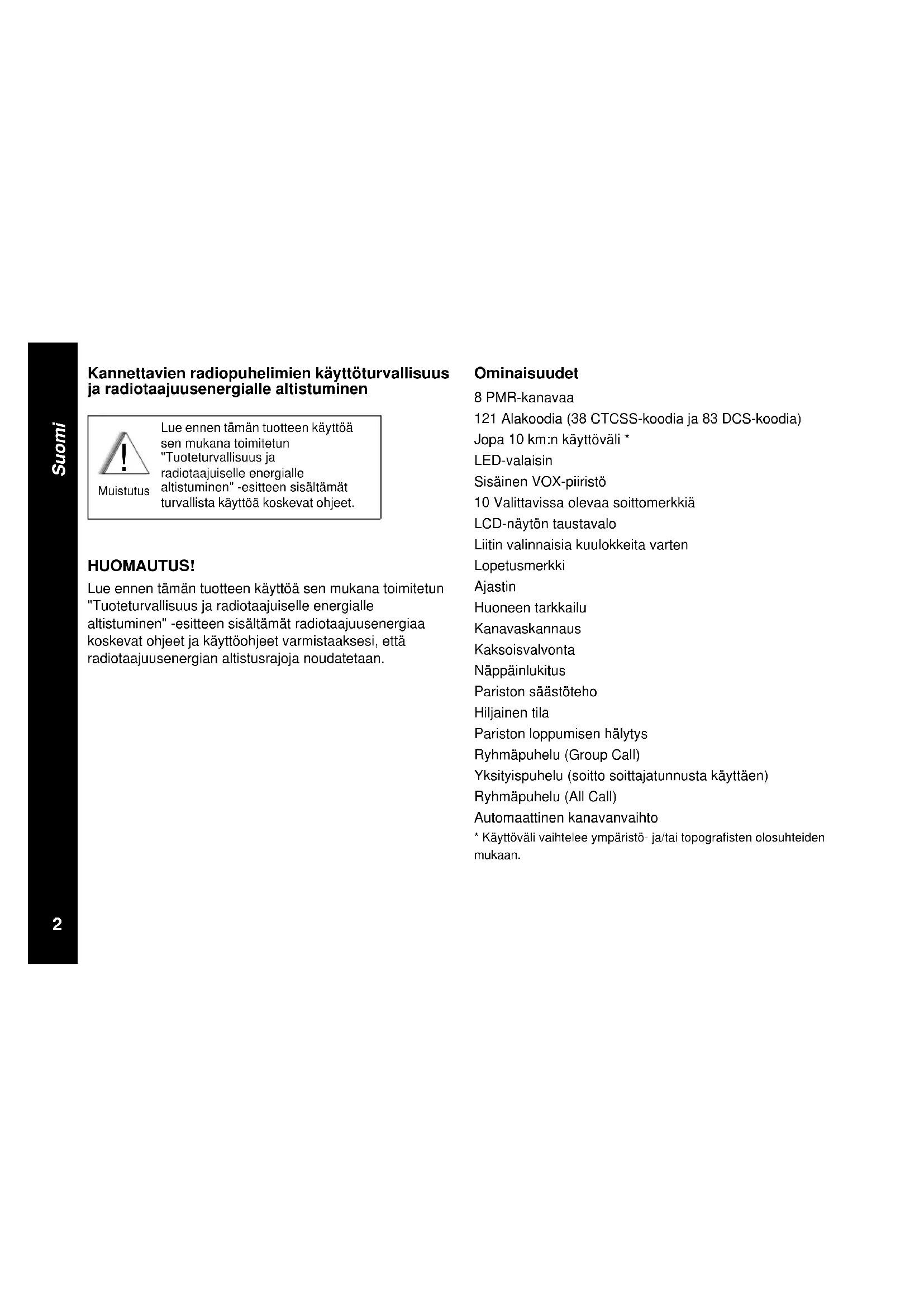

Kannettavien radiopuhelimien käyttöturvallisuus ja radiotaajuusenergialle altistuminen

Muistutus

Lue ennen tämän tuotteen käyttöä sen mukana toimitetun "Tuoteturvallisuus ja radiotaajuiselle energialle altistuminen" -esitteen sisältämät turvallista käyttöä koskevat ohjeet.

HUOMAUTUS!

Lue ennen tämän tuotteen käyttöä sen mukana toimitetun "Tuoteturvallisuus ja radiotaajuiselle energialle altistuminen" -esitteen sisältämät radiotaajuusenergiaa koskevat ohjeet ja käyttöohjeet varmistaaksesi, että radiotaajuusenergian altistusrajoja noudatetaan.

Ominaisuudet

8 PMR-kanavaa

121 Alakoodia (38 CTCSS-koodia ja 83 DCS-koodia)

Jopa 10 km:n käyttöväli *

LED-valaisin

Sisäinen VOX-piiristö

10 Valittavissa olevaa soittomerkkiä

LCD-näytön taustavalo

Liitin valinnaisia kuulokkeita varten

Lopetusmerkki

Ajastin

Huoneen tarkkailu

Kanavaskannaus

Kaksoisvalvonta

Näppäinlukitus

Pariston säästöteho

Hiljainen tila

Pariston loppumisen hälytys

Ryhmäpuhelu (Group Call)

Yksityispuhelu (soitto soittajatunnusta käyttäen)

Ryhmäpuhelu (All Call)

Automaattinen kanavanvaihto

* Käyttöväli vaihtelee ympäristö- ja/tai topografisten olosuhteiden mukaan.

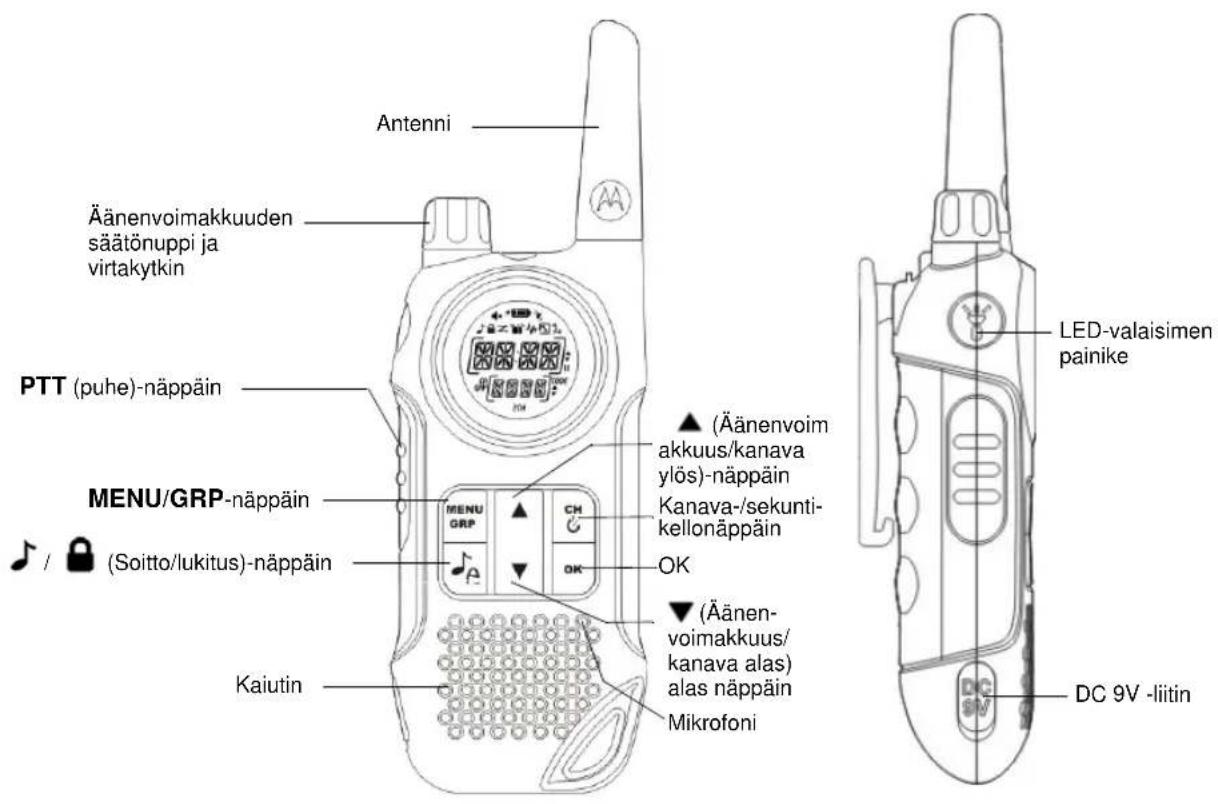

Hallinta ja toiminnot

Antenni Äänenvoimakkuuden säätönuppi ja virtakytkin PTT (puhe)-näppäin MENU/GRP-näppäin (Soitto/lukitus)-näppäin Kaiutin ▲ (Äänenvoim akkuus/kanava ylös)-näppäin Kanava-/sekunti- kellonäppäin OK ▼ (Äänen- voimakkuus/ kanava alas) alas näppäin Mikrofoni LED-valaisimen painike DC 9V -liitin

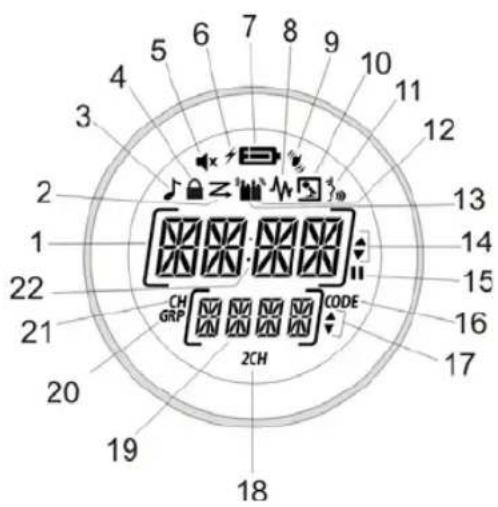

Näyttö

1. Ajan/valikon/ryhmän valinnan osoitin
2. Skannauksen osoitin
3. Näppäinäänien osoitin
4. Näppäinlukituksen osoitin
5. Vaiennuksen (soittoääni pois) osoitin
6. Pariston varauksen osoitin
7. Paristovirran osoitin
8. Tarkkailun ositin
9. Tärinätoiminnon osoitin
10. Huoneen tarkkailun osoitin
11. VOX-osoitin
12. Lähetyksen osoitin
13. Vastaanottamisen osoitin
14. Ylös/alas (kanavan/valikon valinta) -osoitin
15. Pysäytyksen (sekuntikello) osoitin
16. Koodin (alakoodin numero) osoitin
17. Ylös/alas (alakoodin/ryhmän valinnan numero) -osoitin
18. 2CH (kaksi kanavaa) osoitin
19. Alakoodin numeron/ryhmän valinnan osoitin
20. GRP (ryhmätila) -osoitin
21. CH (pääkanava) -osoitin
22. Kaksoispisteen (kellon ja sekuntikellon näytössä) osoitin

2 1 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 22

Onnittelut TLKR T8 -radiopuhelimen hankkimisesta. Se on kevyt ja kestävä radiopuhelin. Sitä voidaan käyttää urheilutapahtumissa yhteyden pitämiseen perheen ja ystävien kanssa, patikoitaessa, hiihtäessä, ulkoiltaessa sekä tärkeään viestintään. Tässä pienikokoisessa ja pitkälle kehittyneessä laitteessa on monia eri ominaisuuksia.

Pakkauksen sisältö

Pakkauksessa on kaksi TLKR T8 -radiota, kaksi vyöpidikettä, yksi latausalusta, vaihtovirtasovitin, kaksi pariston kannatinta, kaksi uudelleen ladattavaa NiMH-akkua ja nämä käyttöohjeet. Laitetta voidaan käyttää neljällä AAA-alkaliparistolla (eivät sisälly pakkaukseen).

Paristojen asentaminen

TLKR T8-radio toimii NiMH-akulla tai neljällä AAA-alkaliparistolla (eivät sisälly pakkaukseen). Jos alkaliparistoja käytetään, suosittelemme korkealaatuisten alkaliparistojen käyttöä.

NiMH-akun asentaminen

1. Varmista, että radio on kytketty pois päältä.
2. Poista paristokotelon kansi painamalla paristokotelon kannen alaosassa olevaa kielekettä niin, että kansi voidaan poistaa.
3. Aseta NiMH-akku takaisin paristokoteloon. Varmista, että noudatat kotelon merkkejä + ja -. Jos paristot asennetaan virheellisesti, laite ei toimi.
4. Aseta paristokotelon kansi takaisin paikoilleen.

Paristovirran taso ja alhaisen paristovirran hälytys

Laitteen näytössä on paristovirran osoitin, joka osoittaa paristojen virtatason. Kun paristovirta on alhainen, paristovirranosoittimen kuvake vikku. Lataa uudelleen ladattavat NiMH-akut välittömästi.

Radion lataaminen

Jos käytät uudelleen ladattavaa NiMH-akkua, kaksi TLKR T8 -radiota voidaan ladata suoraan tai pakkauksen latausalustaa käyttäen.

Varmista, että radio on kytketty pois päältä ennen kuin se asennetaan latausalustaan.

Muutoin paristovirran kuvake ei toimi oikein.

Lataaminen suoraan

1. Liitä tasavirtasovittimen pistoke radion DC 9V -liittimeen ja kytke toinen pää ajoneuvon virtapitokkeeseen.
2. Lataa akkua 16 tuntia.

Latausalustan käyttäminen

1. Liitä vaihtovirtasovitin DC 9V -liittimeen ja tavalliseen pistorasiaan.
2. Aseta latausalusta työpöydälle tai tasolle, ja aseta radio latausalustaan näppäimistö eteenpäin osoittaen.
3. Varmista, että LED-valo syttyy. Lataa akkua 16 tuntia ja poista radio latausalustasta latauksen jälkeen.

Huomaa: Latauksen LED-merrivalot palavat aina, kun radiot on kytketty laturiin.

Akun lataaminen

NiMH-akku voidaan ladata pakkaukseen kuuluvaa akun kannatinta käyttäen.

1. Aseta akun kannatin latausalustaan.
2. Aseta NiMH-akku latausalustaan niin, että sen latauksen koskettimet koskettavat alustan koskettimia. Jos akku asennetaan virheellisesti, laite ei toimi.
3. Varmista, että LED-valo syttyy. Lataa akkua 16 tuntia.

Huomaa: Latauksen LED-merrivalot palavat aina, kun radiot on kytketty laturiin.

Radion käyttäminen

Lue nämä ohjeet huolellisesti ennen laitteen käyttämistä sen kaikkien toimintojen hyödyntämiseksi.

Radiopuhelimen kytkeminen päälle ja äänenvoimakkuuden säätäminen

1. Kytke radiopuhelin päälle ja suurenna sen äänenvoimakkuutta kääntämällä kiertonuppia myötäpäivään. Pienennä äänenvoimakkuutta kääntämällä kiertonuppia vastapäivään.
2. Sammuta radiopuhelin kääntämällä kiertonuppi ääriasentoon vastapäivään.

Radioon puhuminen

Muille puhuminen radion välityksellä:

1. Paina ja pidä alhaalla PTT-näppäintä ja puhu selkeällä, normaalilla äänellä noin 5-8 cm:n päässä mikrofonista.
   Lähetyksen aikana näyttöön tulee näkyviin kuvake. Jotta lähetyksen alkuosa ei jäisi lähettämättä, pidä pieni tauko PTT-näppäimen painamisen jälkeen ennen puhumisen aloittamista.

2. Kun olet lopettanut puhumisen, vapauta PTT -näppäin. Voit nyt vastaanottaa soittoja. Vastaanoton aikana näyttöön tulee näkyviin kuvake.

Huomaa: Kun jatkat lähetystä 60 sekuntia, radiosta kuuluu TX Aika loppu -äänimerkki ja näytössä vilkkuu kuvake. Radion lähetys katkeaa.

Valikon selaaminen

TLKR T8 -radiopuhelimen edistyneiden toimintojen käyttämiseksi radiossa on valikkotoimintoja.

1. Siirry valikkoon painamalla MENU/GRP-näppäintä.
2. Kun MENU/GRP -näppäintä painetaan useamman kerran, käyttäjä siirtyy valikossa, kunnes laite palaa "normaaliin" käyttötilaan.

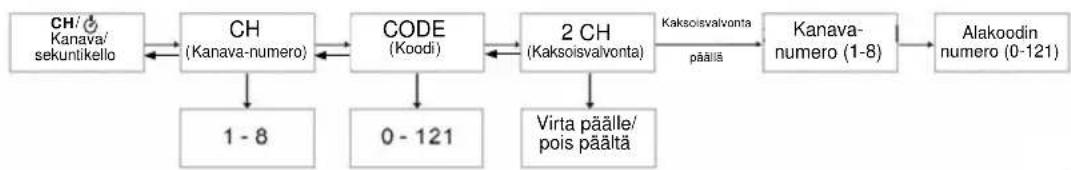

Valikon valitseminen

Radion valikko on seuraavanlainen:

Radiossa on 8 kanavaa ja 121 alakoodia, joiden avulla voit puhua toisille. Toisille puhuminen edellyttää, että kaikki käyttäjät käyttävät samaa kanavaa ja alakoodia.

1. Paina CH/ ⚙ -näppäintä. Kanavan CH-kuvake tulee näkyviin.
2. Siirry kanava-asetuksiin painamalla OK.
3. Paina ▲ - tai ▼ - näppäintä siirtyäksesi seuraavaan tai edelliseen alakoodin kanavanumeroon. Jos pidät ▲ - tai ▼ näppäintä painettuna, kanavanumero suurenee tai pienenee jatkuvasti.
4. Vahvista asetus painamalla OK.

Kun radioon asetetaan alakoodi, häiriöt vähenevät. Huomaa, että viestintä laitteiden välillä ei ole mahdollista, jos ne käyttävät eri alakoodeja. Kaikkiin kanaviin 1-8 voidaan asettaa mikä tahansa koodi 0-121.

1. Paina CH/ -näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee CODE.
2. Siirry alakoodin asetuksiin painamalla OK.
3. Paina ▲- tai ▼-näppäintä siirtyäksesi seuraavaan tai edelliseen alakoodin kanavanumeroon. Jos pidät ▲- tai ▼-näppäintä painettuna, kanavanumero suurenee tai pienenee jatkuvasti.
4. Vahvista asetus painamalla OK.

Kaksoistarkkailutila

Radio voi skannata nykyistä kanavaa ja toista kanavaa vuoron perään. Käyttäjän on asetettava kanavanumero ja sen alakoodi toisen kanavan kohdalla.

Toisen kanavan asettaminen ja kaksoistarkkailutilan aktivoiminen:

1. Paina CH/ näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee 2CH.
2. Paina OK ja aseta sitten kahden kanavan tarkkailu painamalla -tai -näppäintä. Aseta kaksoistarkkailun kanavan numero painamalla OK uudelleen.
3. Aseta toisen kanavan numero painamalla ▲äppäintä, paina OK ja valitse sitten toinen kanava painamalla ▲ - tai ▼äppäintä. Vahvista painamalla OK uudelleen.
4. Aseta toinen alakoodi painamalla ▲äppäintä, paina OK ja valitse sitten toinen kanava painamalla ▲ - tai ▼näppäintä. Vahvista painamalla OK uudelleen.

Huomaa: Jos asetat saman kanavanumeron ja alakoodin kuin nykyinen kanava, kaksoistarkkailutila ei toimi.

Kaksoistarkkailutilan kytkeminen pois päältä:

Paina CH/ näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee 2CH. Paina OK-näppäintä ja aseta sitten toiminto pois päältä painamalla ▲tai -näppäintä. Vahvista asetus painamalla OK.

Sekuntikellon aktivoiminen

Radiota voidaan käyttää sekuntikellona. Sillä voidaan ottaa aikaa 60 minuuttiin ja 59 sekuntiin saakka.

Huomaa: Kyseisessä tilassa voidaan vastaanottaa tulevia signaaleja.

Sekuntikellon käyttäminen:

1. Paina ja pidä alhaalla CH/ (näppäintä, kunnes sekuntikello näkyy näytössä.
2. Käynnistä sekuntikello ▲näppäintä painamalla. Kun ▲-näppäintä painetaan uudelleen, sekuntikello pysähtyy.
3. Resetoi sekuntikello ▼-näppäintäpainamalla.
4. Paina ja pidä alhaalla CH/ öppäintä poistuaksesi sekuntikellotoiminnosta.

Näppäinlukituksen aktivoiminen

Näppäinten lukitseminen:

Paina ja pidä alhaalla /nöppäintä. Kuvake tulee näkyviin 🔒.

Näppäinlukituksen poistaminen:

Paina ja pidä alhaalla /nöppäintä. Kuvake häviää .

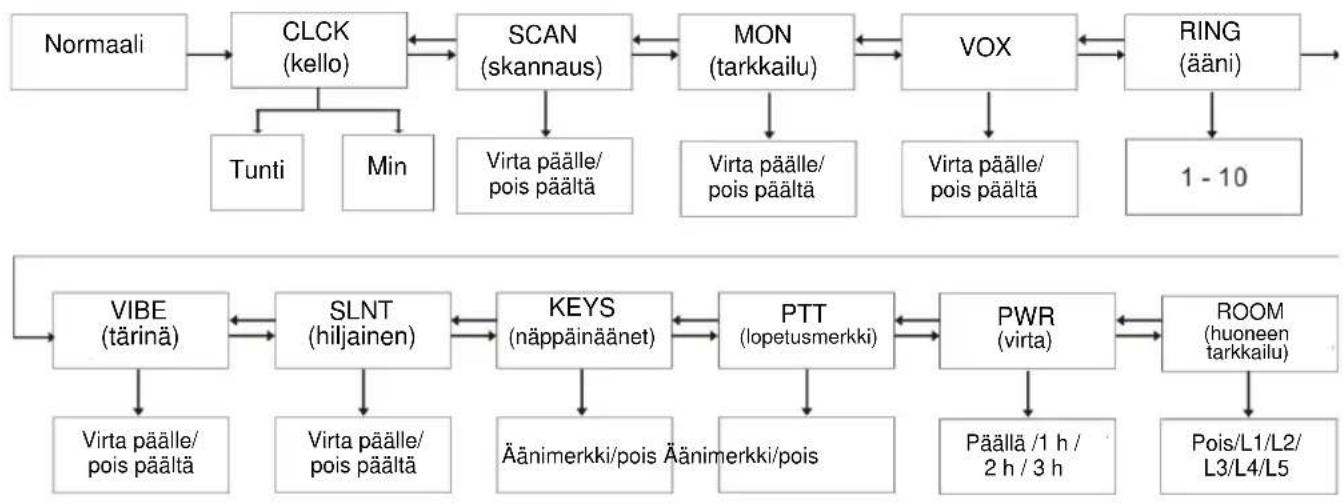

Tilavalikko

Radion valikko on seuraavanlainen:

Kello

Voit käyttää TLKR T8 -radiopuhelimen kellotoimintoa ja näyttää ajan puhelimen näytössä. Kun aikatila on käytössä, kellonaika näkyy 24-tuntisessa muodossa radiopuhelimen ollessa valmiustilassa.

Kellon kytkeminen päälle tai pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee CLOCK. Paina OK-näppäintä asettaaksesi kellon.
2. Aseta tuntilukema painamalla -tai -näppäintä.
3. Paina OK ja siirry minuutin asetukseen.
4. Aseta minuuttilukema painamalla ▲tai -näppäintä.
5. Vahvista asetus painamalla OK.

Kanavaskannaus

TLKR T8 -radiossa on kanavaskannaustoiminto, jonka avulla voit helposti skannata kaikki 8 kanavaa. Kun aktiivinen kanava havaitaan, radio pysähtyy kyseisen kanavan kohdalle, kunnes kanava on vapaa. 2 sekunnin keskeytyksen jälkeen radio jatkaa skannausta. Kun PTT-näppäintä painetaan laitteen ollessa pysähtynyt jonkin kanavan kohdalle, lähetys voidaan aloittaa kyseistä kanavaa käyttäen ja käyttäjä poistuu skannaustilasta. Kanavaskannauksen asettaminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee SCAN. Paina OK-näppäintä ja aseta sitten skannaus päälle painamalla ▲ - tai ▼näppäintä.

2. Käynnistä kanavaskannaus painamalla OK.

Kanavaskannauksen asettaminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee SCAN. Paina sitten OK. Aseta skannaus pois päältä painamalla -ntai -näppäintä.
2. Vahvista asetus painamalla OK.

Tarkkailutila

TLKR T8 -radion avulla voidaan kuunnella valitun kanavan heikkoja signaaleja yhtä näppäintä painamalla. Tarkkailun asettaminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee MON. Paina OK-näppäintä ja aseta sitten tarkkailu päälle painamalla ▲ - tai ▼näppäintä.

2. Kanavatarkkailu käynnistyy välittömästi.

Tarkkailun asettaminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin,

kunnes näkyviin tulee MON. Paina OK-näppäintä ja aseta sitten tarkkailu pois päältä painamalla ▲ - tai ▼näppäintä.

1. Vahvista asetus painamalla OK.

Äänitoiminen lähetys

TLKR T8 -radiossa on käyttäjän valittavissa oleva äänikäyttöinen lähetin (VOX), jota voidaan käyttää automaattiseen äänitoimiseen lähetykseen. VOX-toiminto on suunniteltu laitteen käyttämiseksi ilman käsiä. Lähetyksen aikana käyttäjän tulee vain puhua radion mikrofoniin tai kuulokkeisiin (eivät sisälly pakkaukseen), eikä PTT-näppäintä tarvitse painaa.

VOX-tason valitseminen:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee VOX. Paina OK valitaksesi VOX-tason asetuksen (L1–L5/Off). Kun taso kytketään pois (Off), VOX-toiminto kytkeytyy pois päältä. Tasoilla 1–5 puolestaan asetetaan VOX-piirin herkkyys.
2. Paina ▲tai -nappäintä haluamasi VOX- herkkyystason valitsemiseksi. Käytä tsoa 1 hiljaisissa ympäristöissä, ja tsoa 5 puolestaan erittäin meluisissa ympäristöissä. Sopiva herkkyystaso voidaan määrittää puhumalla mikrofoniin. Jos kuvake vilkkuu, laite hyväksyy äänen.
3. Vahvista asetus painamalla OK.

Huomaa: Kun jatka lähetystä VOX-toiminnolla 60 sekuntia, radiosta kuuluu TX Aika loppu -äänimerkki ja kuvake vilkkuu 5 sekunnin ajan.

Soittomerkin lähettäminen

TLKR T8 -radiopuhelimessa on 10 valittavissa olevaa soit- tomerkkiä, jotka lähetetään /nappäintä painamalla.

Soittomerkin valitseminen:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee RING. Paina OK valitaksesi soittomerkin (1–10).

2. Valitse haluamasi soittomerkit painamalla ▲ - tai ▼näppäintä. Soittomerkki kuuluu, kun painat valitun soittomerkin numeroa.

3. Vahvista asetus painamalla OK.

Lähetä valittu soittomerkki painamalla /näppäintä. Valittu soittomerkki lähetetään automaattisesti määritetyn ajan. Soittomerkki voidaan peruuttaa PTT-näppäintä painamalla.

Tärinätila

TLKR T8 -radiopuhelimessa on tärinätoiminto, joka ilmoittaa tulevista puheluista tai soittomerkeistä.

Tärinätila on pois käytöstä 30 sekunnin ajan lähetyksen, vastaanoton ja muiden painikkeiden painamisen aikana.

Tärinätilan kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee VIBE. Paina OK-näppäintä ja aseta sitten tärinätila päälle painamalla ▲ - tai ▼näppäintä.

2. Vahvista asetus painamalla OK.

Tärinätilan kytkeminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee VIBE. Paina OK-näppäintä ja aseta sitten tärinätila pois päältä painamalla ▲ - tai nääppäintä.

2. Vahvista asetus painamalla OK.

Hiljainen tila (SInt)

Kun hiljainen tila on kytkettynä päälle, kaikki tulevat puhelut ovat vaiennettuja ja radiopuhelimen taustavalo vilkkuu merkkinä tulevasta puhelusta. Jos et vastaa puheluun, taustavalo sammuu ja CALL-kuvake vilkkuu, kunnes signaalia ei enää ole.

Hiljainen tila on pois käytöstä 30 sekunnin ajan lähetyksen, vastaanoton ja muiden painikkeiden painamisen aikana.

Hiljaisen tilan kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee SLNT. Paina OK-näppäintä ja aseta sitten hiljainen tila päälle painamalla ▲ - tai ▼näppäintä.

2. Vahvista asetus painamalla OK.

Hiljaisen tilan kytkeminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee SLNT. Paina OK-näppäintä ja aseta sitten hiljainen tila pois päältä painamalla ▲ - tai ▼näppäintä.

2. Vahvista asetus painamalla OK.

Näppäinäänet

Radiosta kuuluu äänimerkki aina, kun jotakin sen näppäintä (PTT-näppäintä lukuun ottamatta) painetaan.

Näppäinäänien kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee KEYS. Paina OK-näppäintä ja aseta sitten näppäinäänitoiminto päälle painamalla ▲ - tai ▼näppäintä.

2. Vahvista asetus painamalla OK.

Näppäinäänien kytkeminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee KEYS. Paina OK-näppäintä ja aseta sitten näppäinäänitoiminto pois päältä painamalla ▲ - tai nääppäintä.

2. Vahvista asetus painamalla OK.

PTT (lopetusmerkki)

Lopetusmerkki lähetetään lähetyksen päätymisen merkiksi (PTT- ja VOX-lähetys). Lopetusmerkki kuullaan

kaiuttimesta, kun näppäinäänet ovat käytössä. Se kuuluu myös silloin, kun näppäinäänet ovat pois käytöstä. Sitä ei kuitenkaan kuulla tällöin kaiuttimesta.

Lopetusmerkin kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee PTT. Paina OK-näppäintä ja aseta sitten lopetusmerkitoiminto päälle painamalla

▲ - tai ▼näppäintä.

1. Vahvista asetus painamalla OK.

Lopetusmerkin kytkeminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee PTT. Paina OK-näppäintä ja aseta sitten lopetusmerkitoiminto pois päältä painamalla

▲ - tai ▼näppäintä.

1. Vahvista asetus painamalla OK.

Automaattinen energiansäästö

Radiossa on ainutkertainen piiri, joka on suunniteltu säästämään huomattavasti paristovirtaa. Jos lähetystä tai tulevaa soittoa ei vastaanoteta 3 sekunnin kuluessa, radio siirtyy energiansäästötilaan. Radio voi edelleen vastaanottaa lähetyksiä kyseisessä tilassa.

Automaattinen sammutus

Automaattisen sammutustoiminnon avulla käyttäjä voi asettaa aika-asetuksen, jonka jälkeen radio sammuu automaattisesti.

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee PWR. Paina OK-näppäintä ja valitse sitten automaattisen sammutuksen tila painamalla

▲ - tai ▼näppäintä. Valittavissa olevat tilat ovat Päällä, 1 h, 2 h tai 3 h.

1. Vahvista asetus painamalla OK.

Huoneen tarkkailutoiminto

TLKR T8 -radiota voidaan käyttää huoneen tarkkailuun niin, että voit kuunnella toisesta radiosta toisessa huoneessa olevan radion ääntä. Kun huoneen tarkkailutoiminto asetetaan, tarkkaileva radio tunnistaa ääniä (asetetun herkkysystason mukaisesti) ja lähettää ne kuantelevaan radioon ilman, että PTT-näppäintä tulisi painaa. Tarkkaileva radio ei voi vastaanottaa lähetyksiä tässä tilassa.

Huoneen tarkkailutoiminnon kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee ROOM. Paina OK-näppäintä ja valitse sitten huoneen tarkkailun tila (Pois ja tasot L1, L2, L3, L4, L5) painamalla ▲tai -näppäintä.

2. Kanavatarkkailu käynnistyy välittömästi.

Huoneen tarkkailutoiminnon kytkeminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee ROOM. Paina OK-näppäintä ja aseta sitten huoneen tarkkailu pois päältä painamalla

▲ - tai ▼näppäintä.

1. Vahvista asetus painamalla OK.

Huomaa:

• PTT-näppäimen painaminen huoneen tarkkailutilassa ei toimi ja radiosta kuuluu tällöin PTT-virheääni.
• Kun äänet toisessa huoneessa jatkuvat yli 60 sekunnin ajan, tarkkaileva radio pysäyttää toiminnon 5 sekunnin ajaksi, jonka jälkeen se jatkaa toimintaa.

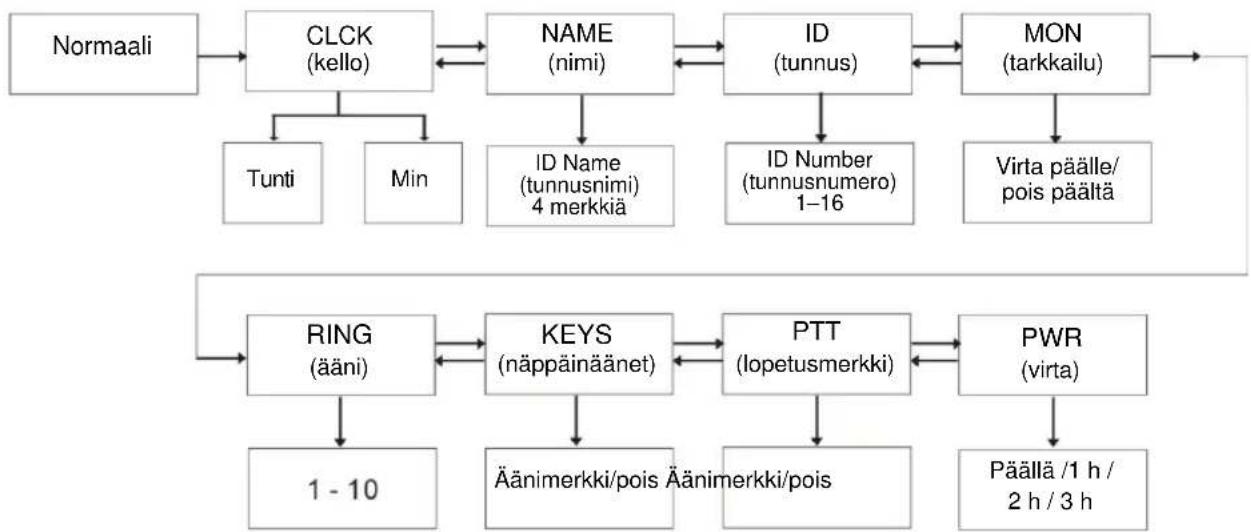

Ryhmävalikko

Siirry ryhmävalikkoon pitämällä MENU/GRP-näppäintä painettuna.

Kello ryhmätilassa

Voit käyttää TLKR T8 -radiopuhelimen kellotoimintoa ja näyttää ajan puhelimen näytössä. Kun aikatila on käytössä, kellonaika näkyy 24-tuntisessa muodossa radiopuhelimen ollessa valmiustilassa.

Kellon kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee CLOCK. Paina OK-näppäintä asettaaksesi kellon.
2. Aseta tuntilukema painamalla ▲tai -nappäintä.
3. Paina OK ja siirry minuutin asetukseen.
4. Aseta minuuttilukema painamalla -tai -nappäintä.
5. Vahvista asetus painamalla OK.

Tunnusnimen asetus

Tunnusnimi näkyy toisen radiopuhelimen näytössä, kun soitat ryhmä- tai yksityispuhelun. Tämä nimi näkyy toisen radiopuhelimen näytössä myös, kun siitä soitetaan yksityispuhelu sinulle. Jos tunnusnimeä ei ole asetettu, näkyy laitteen numero.

Tunnusnimen asettaminen:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee NAME. Paina OK-näppäintä antaaksesi nimen vilkkuviin alakoodin kohtiin.
2. Syötä merkit ▲tai -nappäimillä vilkkuviiin alakoodin kohtiin. Siirry seuraavaan merkkiin painamalla OK ja jatka, kunnes kaikki halutut merkit on syötetty. Nimeen voidaan valita enintään 4 merkkiä.
3. Vahvista asetus painamalla OK.

Huomaa: Aina kun MENU/GRP -näppäintä painetaan, radiopuhelin peruu annetun tunnusnumeron ja tunnusnimen ja poistuu sitten ryhmävalikosta.

Tunnusnumeron asettaminen

Jokaisen ryhmään kuuluvan puhelimen tunnusnumeroksi täytyy asettaa numero 1–16.

Tunnusnumero tarvitaan samaan ryhmään kuuluvien puhelimien erottamiseksi.

Tunnusnumeron asettaminen:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee ID. Paina OK-näppäintä ja aseta sitten tunnusnumero painamalla -tai -näppäintä.
2. Vahvista asetus painamalla OK.

Huomaa: Käyttäjä valitsee kanavakohdassa näkyvän tunnusnumeron painamalla

▲tai -näppäintä. Kun valitaan

ryhmäpuhelun rekisteröity tunnus painamalla

▲ - tai ▼näppäintä, näytön

alakoodikohdassa lukee USED. Jos valitaan rekisteröimätön tunnus, alakoodikohdassa ei näy mitään.

Tarkkailun asettaminen ryhmätilassa

Tarkkailutilan kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee MON. Paina OK-näppäintä ja aseta sitten tarkkailu päälle painamalla ▲ - tai ▼näppäintä.
2. Kanavatarkkailu käynnistyy välittömästi.

Tarkkailun kytkeminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee MON. Paina OK-näppäintä ja aseta sitten tarkkailu pois päältä painamalla ▲ - tai ▼näppäintä.
2. Vahvista asetus painamalla OK.

Soittomerkin asettaminen ryhmätilassa

Soittomerkin valitseminen:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee RING. Paina OK valitaksesi soittomerkin (1–10)

2. Valitse haluamasi soittomerkki painamalla

▲ - tai ▼näppäintä. Soittomerkki kuuluu, kun painat valitun soittomerkin numeroa.

1. Lähetä valittu soittomerkki painamalla näppäintä.

Valittu soittomerkki lähetetään automaattisesti määritetyn ajan. Soittomerkki voidaan peruuttaa PTT-näppäintä painamalla.

Näppäinäänien asettaminen ryhmätilassa

Näppäinäänien kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee KEYS. Paina OK-näppäintä ja aseta sitten näppäinäänitoiminto päälle painamalla ▲ - tai nääppäintä.

2. Vahvista asetus painamalla OK.

Näppäinäänien kytkeminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee KEYS. Paina OK-näppäintä ja aseta sitten näppäinäänitoiminto pois päältä painamalla ▲ - tai nääppäintä.

2. Vahvista asetus painamalla OK.

Lopetusmerkin asettaminen ryhmätilassa

Lopetusmerkin kytkeminen päälle:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee PTT. Paina OK-näppäintä ja aseta sitten lopetusmerkkitoiminto päälle painamalla ▲ - tai nääppäintä.

2. Vahvista asetus painamalla OK.

Lopetusmerkin kytkeminen pois päältä:

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin,

kunnes näkyviin tulee PTT. Paina OK-näppäintä ja aseta sitten lopetusmerkkitoiminto pois päältä painamalla ▲ - tai ▼näppäintä.

1. Vahvista asetus painamalla OK.

Automaattisen sammutuksen asettaminen ryhmätilassa

Automaattisen sammutustoiminnon avulla käyttäjä voi asettaa ajan, jonka jälkeen radiopuhelin sammu automaattisesti.

1. Paina MENU/GRP-näppäintä. Siirry valikossa eteenpäin, kunnes näkyviin tulee PWR. Paina OK-näppäintä ja valitse sitten automaattisen sammutuksen tila painamalla ▲ - tai ▼näppäintä. Valittavissa olevat tilat ovat Päällä, 1 h, 2 h tai 3 h

2. Vahvista asetus painamalla OK.

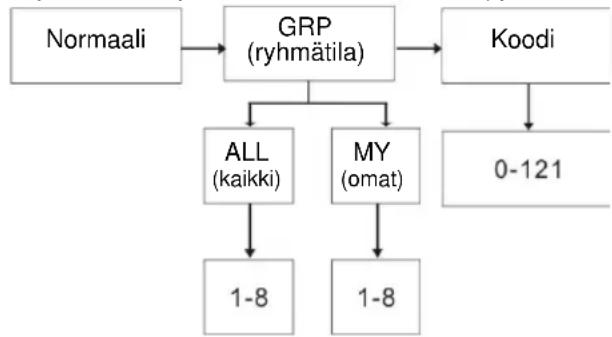

Ryhmätila

Siirry ryhmätilaan painamalla CH/ -näppäintä.

Siirry valikkoihin painamalla ▲- tār -näppäintä.

Siirry kanava-asetukseen painamalla CH/ ⚙ -näppäintä. Paina OK-näppäintä ja valitse sitten automaattisen kanavanvaihdon tai manuaalisen kanavanvaihdon asetukset painamalla ▲tai -näppäintä. Näyttö näyttää seuraavalta:

Automaattinen kanavanvaihto

Manuaalinen kanavanvaihto

Siirry asetuksiin painamalla CH/ häppäintä.

Huomaa: CH/ näppäimen painaminen siirtää takaisin odotustilaan.

Automaattisen kanavanvaihdon asetus

Siirry ryhmätilaan painamalla CH/ näppäintä. Paina OK-näppäintä asettaaksesi automaattisen kanavanvaihdon. Näytössä näkyy nykyisen ryhmän numero. Paina OK-näppäintä ja valitse sitten ryhmäkanavan numero painamalla Aai -näppäintä. Valitse ryhmätila ALL painamalla Aai -näppäintä uudelleen. Vahvista ja lähetä automaattisen kanavanvaihdon komento painamalla OK.

Huomaa: CH/ näppäimen painaminen siirtää takaisin odotustilaan.

Manuaalinen kanavan asetus

Siirry ryhmätilaan painamalla CH/ näppäintä. Paina OK-näppäintä asettaaksesi manuaalisen kanavan asetuksen. Näytössä näkyy MY. Paina OK-näppäintä ja valitse sitten kanava painamalla ▲ - tai näppäintä. Manuaalinen kanavan asetus on nyt käytettävissä.

Huomaa: CH/ -näppäimen painaminen siirtää takaisin odotustilaan.

Ryhmä-/yksityispuhelun valinta

Siirry ryhmä-/yksityispuhelun asetuksiin painamalla /nöppäintä ryhmätilassa. Valitse ensin puhelutyypiksi joko ryhmäpuhelu tai yksityispuhelu.

Ryhmäpuhelu Yksityispuhelu

Valitse puhelutyypin asetukset painamalla ▲ai - ▼ näppäintä.

Ryhmäpuhelun valinta

Kun valittuna on ZYNC (ryhmäpuhelu), ryhmäpuhelu voidaan soittaa välittömästi painamalla /nappäintä. Vastaanottavassa laitteessa kuuluu ryhmäpuhelun merkkiääni. Lähetyksen aikana näytössä näkyy TX- ja soittokuvake.

Huomaa: CH/ öppäimen painaminen siirtää takaisin odotustilaan.

Yksityispuhelun valinta

Näytön kanavakohdassa näkyy tunnusnumero ja alakoodin kohdassa vilkkuu tunnusnimi.

Yksityispuhelun tunnusnumero

Tunnusnimi

Valitse tunnusnumero painamalla ▲ tai -▼ näppäintä.Lähetä yksityispuhelun komento painamalla OK. Yksityispuhelun komento lähetetään vain valittuun tunnusnumeroon.

Lähetyksen aikana näytössä näkyy TX- ja soittokuvake. Radiopuhelin lähettää valitun soittomerkin, kun se lähettää yksityispuhelun komennon.

Huomaa: CH/ önnäppäimen painaminen siirtää takaisin ryhmä-/yksityispuhelu-asetukseen.

Näppäinlukituksen aktivoiminen

Näppäimistön lukitseminen:

Pidä /ˌnəpäintä painettuna. -kuvåke tulee näkyviin. Alakoodin kohdassa näkyy LOCK kahden sekunnin ajan, minkä jälkeen näyttö palaa ennalleen.

Näppäimistön lukituksen poistaminen:

Pidä /nappäintä painettuna uudelleen. -kuvåke katoaa. Alakoodin kohdassa näkyy UNLK kahden sekunnin ajan, minkä jälkeen näyttö palaa ennalleen.

Huomaa: Painettaessa mitä tahansa näppäintä (PTT-näppäintä lukuun ottamatta) LOCK-kuvakkeen ollessa näkyvissä kuuluu virheääni.

Pariston loppumisen hälytys

Pariston loppumisen hälytys varoittaa loppumassa olevasta paristosta. Hälytys käynnistyy 30 sekuntia sen jälkeen, kun pariston loppumisen kuvake alkaa vilkkua. Alakoodin kohdassa lukee BATT ja pariston loppumisen kuvake žikku.

Hälytysääni kuuluu 5 sekunnin välein 30 sekunnin ajan, minkä jälkeen radiopuhelin sammu automaattisesti.

Nestekidenäytön taustavalo

Nestekidenäytön taustavalo syttyy automaattisesti painettaessa mitä tahansa näppäintä (PTT-näppäintä lukuun ottamatta). Nestekidenäyttö palaa 10 sekunnin ajan viimeisen näppäimen painalluksesta.

Tekniset tiedot Taajuustaulukko (MHz)

Kanavat 8 PMR

Alakoodit 121 (38 CTCSS-koodia ja 83 DCS-koodia)

Toiminta-taajuus 446.00625 - 446.09375 MHz

Virtalähde AAA Ni-MH -akku

4 AAA-alkaliparistoa (eivät sisälly pakkaukseen)

Käyttöväli

Jopa

8

Pariston käyttöaika

Normaalisti 16 tuntia Alkaliparistot

Yleensä 14 tuntia NiMH-akku

Kanava Taajuus

1 446.00625

2 446.01875

3 446.03125

4 446.04375

5 446.05625

6 446.06875

km

7 446.08125

8 446.09375

Hyväksytyt lisävarusteet

Ota yhteyttä jälleenmyyjään tai vähittäiskauppiaaseen lisävarusteiden hankkimiseksi.

CTCSS-kaavio (Hz))

Koodi Aänen taajuus (Hz) Koodi	Aänen taajuus (Hz) Koodi Aänen taajuus (Hz)
0 Off 13 103.5 26 162.2
1 67.0 14 107.2 27 167.9
2 71.9 15 110.9 28 173.8
3 74.4 16 114.8 29 179.9
4 77.0 17 118.8 30 186.2
5 79.7 18 123.0 31 192.8
6 82.5 19 127.3 32 203.5
7 85.4 20 131.8 33 210.7
8 88.5 21 136.5 34 218.1
9 91.5 22 141.3 35 225.7
10 94.8 23 146.2 36 233.6
11 97.4 24 151.4 37 241.8
12 100.0 25 156.7 38 250.3

DCS-koodi

Koodi	Koodi	Koodi	Koodi	Koodi	Koodi	Koodi	Koodi	Koodi
39 023	53 114	67 174 81	315 95 445	109 631
40 025	54 115	68 205 82	331 96 464	110 632
41 026	55 116	69 223 83	343 97 465	111 654
42 031	56 125	70 226 84	346 98 466	112 662
43 032	57 131	71 243 85	351 99 503	113 664
44 043	58 132	72 244 86	364 100 506	114 703
45 047	59 134	73 245 87	365 101 516	115 712
46 051	60 143	74 251 88	371 102 532	116 723
47 054	61 152	75 261 89	411 103 546	117 731
48 065	62 155	76 263 90	412 104 565	118 732
49 071	63 156	77 265 91	413 105 606	119 734
50 072	64 162	78 271 92	423 106 612	120 743
51 073	65 165	79 306 93	431 107 624	121 754
52 074	66 172	80 311 94	432 108 627

Takuutiedot

Valtuutettu Motorola-jälleenmyyjä tai vähittäiskauppias, jolta hankit Motorola-radiopuhelimen ja/tai alkuperäiset lisävarusteet, ottaa vastaan takuuvaateen ja/tai tarjoaa takuunalaisen palvelun. Palauta radio jälleenmyyjälle tai vähittäismyyjälle takuunalaisen palvelun saamiseksi. Älä palauta radiota Motorola-yhtiölle.

Takuunalaisen palvelun saaminen edellyttää, että esität tuotteen ostotositteen tai vastaavan hankintapäivämäärällä varustetun todisteen tuotteen hankinnasta. Sarjanumeron on myöskin oltava selkeästi näkyvissä radiopuhelimessa. Takuu ei ole voimassa, jos tuotteen ominaisuuksia tai sarjanumeroa on muutettu, poistettu tai tehty epäselväksi.

Vahingot, joita takuu ei kata

Tuotteen käytöstä johtuvat viat tai vahingot. Vahingot tai viat, jotka aiheutuvat normaalista ja tavallisesta käyttötavasta poikkeavasta käyttötavasta tai näiden ohjeiden noudattamatta jättämisestä. Väärinkäytöstä, onnettomuudesta tai välinpitämättömyydestä aiheutuvat viat tai vahingot. Virheellisestä testauksesta, toiminnasta, huollosta, säädöstä, tai mistä tahansa muutoksesta aiheutuvat viat ja vahingot.

Antennin vahingoittuminen, ellei se johdu suoraan materiaali- tai valmistusvioista.

Puretut tai korjatut tuotteet silloin, kun se vaikuttaa negatiivisesti laitteen suorituskykyyn tai estää asianmukaisten tarkastusten ja testauksen suorittamisen takuuvaateen vahvistamiseksi.

Käyttövälistä aiheutuvat viat ja vahingot.

Kosteudesta, nesteestä tai nesteroiskeista aiheutuvat viat tai vahingot.

Kaikki muovipinnat ja muut ulkoiset ja kaikki ulkoisesti esillä olevat osat, jotka naarmuuntuvat tai vahingoittuvat normaalin käytön aikana.

Väliaikaisesti vuokratut tuotteet.

Säännöllinen huolto ja korjaus tai varaosien vaihto normaalin käytön tai kulutuksen aikana.

Tekijänoikeudet

Tässä oppaassa kuvatut Motorola-tuotteet saattavat sisältää Motorolan tekijänoikeuksin suojattuja ohjelmia, puolijohdemuisteja tai muita tallennusvälineitä. Yhdysvaltain ja muiden maiden lait takaavat Motorola tietyt yksinoikeudet tekijänoikeuksin suojattuihin tietokoneohjelmiin. Näihin oikeuksiin kuuluvat yksinomaiset oikeudet kopioida ja tuottaa uudelleen millä tahansa tavalla tekijänoikeuksin suojattuja Motorola-ohjelmia.

Näissä käyttöohjeissa kuvattujen Motorola-tuotteiden Motorola-tietokoneohjelmia ei saa kopioida tai tuottaa uudelleen millään tavalla ilman Motorola nimenomaista kirjallista lupaa. Motorola-tuotteiden ostaminen ei myöskään myönnä suoraan tai epäsuorasti mitään lisenssiä Motorolan tekijänoikeuksiin, patentteihin tai patenttihakemuksiin, lukuun ottamatta tavanomaista lain mukaan ostajalle kuuluvaa maksutonta lupaa käyttää tuotetta.

MOTOROLA, sen erityinen M-logo ja kaikki muut tässä asiakirjassa esiintyvät tavaramerkit ovat Motorola, Inc. ® Reg. U.S. Pat & Tm. Off

Motorola, Inc. 2010 -yhtiön tavaramerkkejä.

MOTOROLA

6864463V01
